MANUAL DE UTILIZADOR HERESY II CHERRY X1 KLIPSCH

COLLEGAMENTO DEL DIFFUSORE

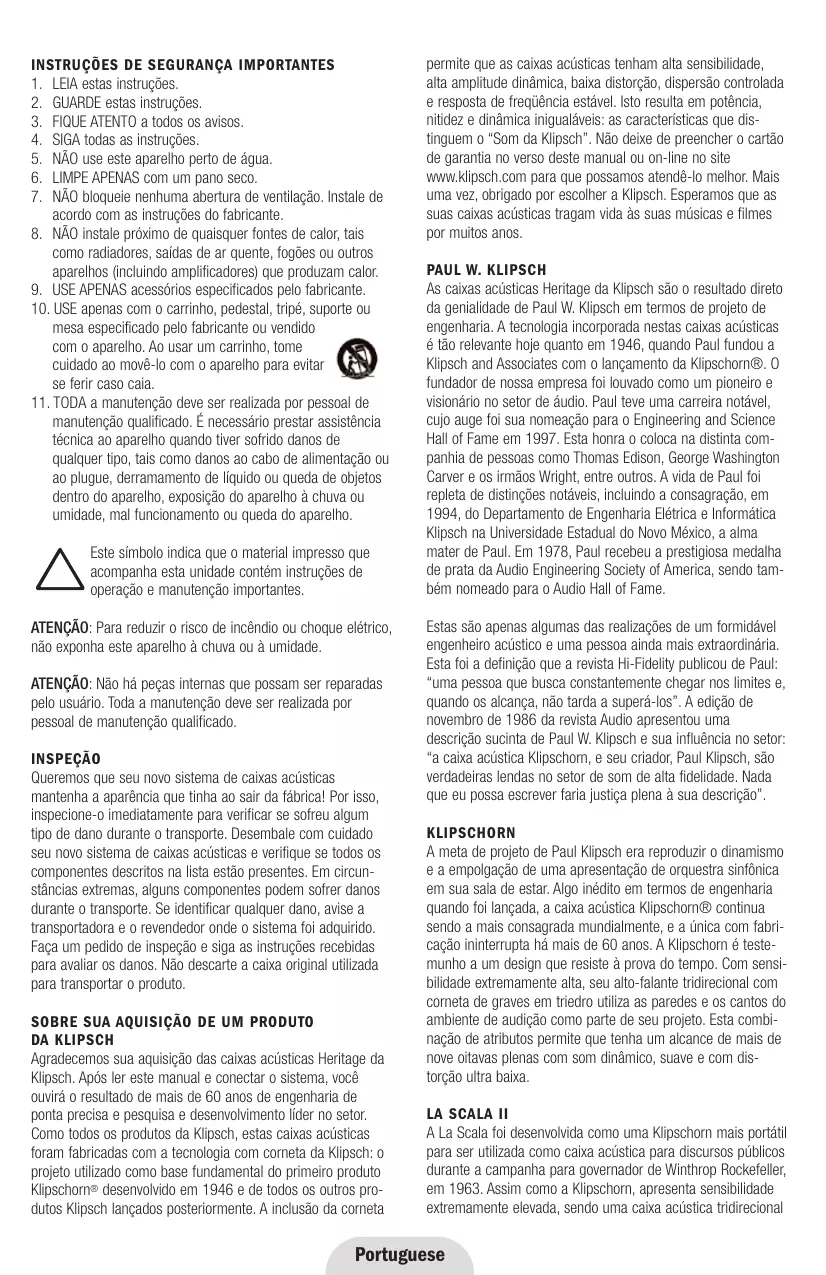

1. LEIA estas instruções.
2. GUARDE estas instruções.
3. FIQUE ATENTO a todos os avisos.
4. SIGA todas as instruções.
5. NAO use este aparelho perto de agua.
6. LIMPE APENAS com um pano seco.
7. NAO bloqueie nenhuma abertura de ventilacao. Instale de acordo com as instruções do fabricante.
8. NAO instale proximo de quaisquer fontes de calor, tais como radiadores, saidas de ar quente, fogoes ou outros aparehos (incluindo amplificadores) que produzam calor.
9. USE APENAS acessórios especializados pelo fabricante.
10. USE apenas com o carrinho, pedestal, tripé, suporte ou mesa asignado ao fabricante ou vendido com o(APARAL).Ao uso um carrinho, tome cuidado ao movê-lo com o(APARALH para fazer se ferir caso caia.
11. TODA a manutenção deve ser realizada por pessoal de manutenção especialico. É necessário prestar assistência和技术 ao aparecido quando tiver sofrido danos de qualquer tipo,ais como danos ao cabo de alimentação ou ao plugue, derramamento de liquido ou quede objetos dentro do aparelho, exposicao do aparelho à chuva ou umidade, mal functimento ou quede do aparelho.

Este=simbolo indica que o material impresso que acompanha esta unidade contente instruções de operação e manutenção importantes.

ATENÇA: Para reduzir o risco de incendio ouCHOque elétrico, não exponha este aparelho à chuva ou à umidade.

ATENÇÃO: Não há peças internas que possam ser reparadas pelo uso. Toda a manutenção deve ser realizada por pessoal de manutenção especialico.

INSPECAO

Queremos que seu novoSYSTEMA de caixas acústicas mantenha a aparência queinha ao sair da fabrica! Por也是如此, inspeçione-o imeditamente para verficar se sofreu um tipo de dano durante o transporte. Desembale com cuidado seu novoSYSTEMA de caixas acústicas e veríque se todos os componentes descriços na lista está組ados presentes. Em circunstâncias extremas, algunos componentes podem sobrêr danos durante o transporte. Se identificar qualier dano, avise a transporteira e o revendedor onde oSYSTEMA foi adquirido. Faça um pedido de inspeçao e sina as instruções recebidas para avaliar os danos. Não descarte a caixa original utilizada para transporte o produto.

SOBRE SUA AQUISICAO DE UM PRODUTO DA KLIPSCH

Agradecemos sua aquisicao das caixas acusticas Heritage da Klipsch. Após ler este manual e conectar oSYSTEM, você ouvirá o resulto de mais de 60 anos de engenharia de ponta precisa e pesquisa e desenvolvimento换届 no setor. Como todos os produits da Klipsch, estas caixas acusticas foram fabricadas com a Tecnologia com cornea da Klipsch: o projeto utilizes como base fundamental do primeiro produto Klipschorn ^® desenvolvimento em 1946 e de todos os outros produits Klipsch lançados posteriormente. A inclusão da cornea

permite que as caixas acústicas tenham alta sensibilidade, alta amplitude dinária, baixa distortion, dispersão controlada e responça de frequência estável. Isto resulta em potência, nitidez e dinária inigualáveis: as caracteristicas que distinguuem o "Som da Klipsch". Não deixe de preencher o cartão de garantia no verso este manual ou on-line no site www.klipsch.com para que possosem attendê-lo melhor. Mais uma vez, obrado por escolher a Klipsch. Esperamos que as suas caixas acústicas tragem vida às suas_musicas e filmes por muitos anos.

PAUL W. KLIPSCH

As caixas acústicas Heritage da Klipsch são o resultado direto da genialidade de Paul W. Klipsch em termos de projet de engenharia. A Tecnologia incorpORA das naixas caixas acústicas é tao relevante hoje quando em 1946, quando Paul fundou a Klipsch and Associates com o lançamento da Klipschorn®. O fundador de russa Empresa foi louvado como um pioneiro e visiñanó no setor de audio. Paul teve uma carreira notavel, cujo auge foi sua nameação para o Engineering and Science Hall of Fame em 1997.Esta honra o coloca na Distinta companhia de pessoas como Thomas Edison, George Washington Carver e os irrãos Wright, entre outros. A vida de Paul foirepleta de distinguções notaveis, incluindo a consagralão, em 1994, do Departamento de Engenharia Elétrica e Informática Klipsch na Universidade Estadual do Novo México, a Alma mater de Paul. Em 1978, Paul recebeu a prestigiosa medalha de prata da Audio Engineering Society of America, sentido tambem nomeado para o Audio Hall of Fame.

Estas são apenas algumas das realizacoes de um formidavel engenheiro acustico e uma Pessoa ainda mais extraordinaria. Essa foi a definicao que a revista Hi-Fidelity publicou de Paul: "uma Pessoa que busca constantly chegar nos limites e, quando os alcancao, nao tarda a supera-los". A edicao de novembro de 1986 da revista Audio apareceu uma descricao suicita de Paul W. Klipsch e sua influencia no setor: "a caixa acustica Klipschorn, e seu criador, Paul Klipsch, são verdadeiras lendas no setor de som de alta fidelidade. Nada que eu possa escrever faria justapla na sua descricao".

KLIPSCHORN

A meta de projeto de Paul Klipsch era reproduzir o dinamismo e a empolgação de uma apareção de orqueira sinfònica em sua sala de estar. Algo inédito em termos de engenharia quando fos fociança, a caixa acústica Klipschorn® continua quando a mais consagrada mundialmente, e aunjica com fabricação interrupta ha mais de 60 anos. A Klipschorn é testemunho a um design que resiste àprove do tempo. Com sensibilitadextremamente alta, seu alto-falante tridirecional com corneta de graves em triedro utilize as paredes e os cantos do ambiente de audiçao como parte de seu projeto.Esta combinação de atributos permite que tenha um alcance de mais de novo itavas plenas com som dinâmico, suave e com distortion ultra baixa.

LA SCALA II

A La Scala foi desenvlida como una Klipschorn mais portaili para ser'utilizada como caixa acústica para discuros Públicos durante a campanha para Governador de Winthrop Rockefeller, em 1963. Assim como a Klipschorn, apareça sensibilidade extremamente elevada, sentido uma caixa acústica tridirecional

com uma corneta curta para graves que pode funciona sem que Hajia necessidade de cantos no ambiente de audicao. Como resultado, a La Scalasoledecessa adesajar um pouco em relacao à Klipschorn por proportionar um limite menor em termos de graves altos.

CORNWALL III

A Cornwall foi lançada em 1959 como unaalternative de alcance pleno à Heresy, como una caixa acústica de canal central em um arranjo estéreo de très caixas acústicas. Produz a gama completa de resposta de graves da Klipschorn, com sensibilité e reprodução proximas dos modelos com cornetas. Como a Heresy, a Cornwall tem um design tridirecional que usa drivers de compressão com corneta para sons de nível médio e frequências agudas e um woofer de radiação direta de 15 polegadas para as baixas frequências.

HERESY III

Lançada em 1957, a Heresy arrivou sua-history como um caixa acústica compacta de canal central para a Klipschorn, em arranjos estéreo com tíres caixas acústicas. A Heresy tem um design compacto tridirectional que usa drivers de compressão com cornea para sons de nível médio e reprodução de agudos e um woofer de radiação direta de 12 polegadas para as baixas freqüencias.

DESEMBALAGEM E MONTAGEM

Heresy III e Cornwall III

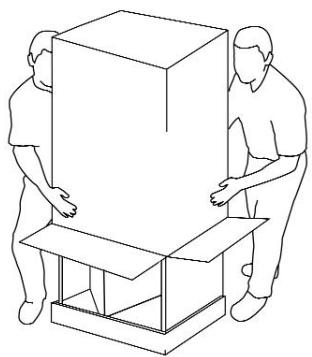

Os modelos Heresy III e Cornwall III são caixas acústicas grandes e pesadas. Recomendamos que esse modelos são Seam desembalados e instalados por两大 pessoas. Abra os pânéis da caixa de papelão, vire a caixa de papelão de ponta-cabeça e puxe-a para cima, retirando-a da caixa acústica. Remova o material de embalagem interno e guarde-o para uso futuro.

Klipschorn e La Scala II

As caixas de baixa e alta frequência da Klipshorn e da La Scala II são despachadas em das embalagenseparadas. São caixas acusticas grandes e pesadas. Serais necessarias das pessoas para desembalagem e instalacao. As caixas de baixa e alta frequência da Klipshorn e da La Scala II tém o mesmo número de série para que tenham o melhor desempenho acústico possivel. Ao montar estas caixas acusticas, osnyderos de série da parte superior e inferior devem coincidir.

Klipschorn

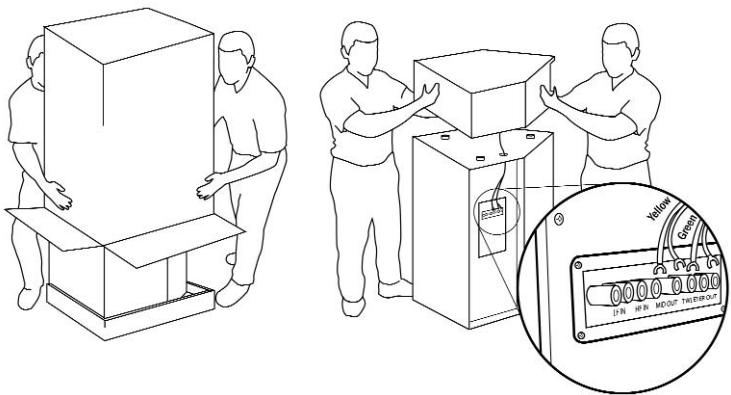

Abra os painéis da caixa de papelão maior daança de baixa frequência (marcados "Open This End" - Abrir esta extremidade), vire a caixa de papelão de ponta-cabeça, levante-a da caixa acústica e retire o material de embalagem interno. A parte superior da caixa, com osTRS espaçadores de borracha,deer estar voltada para cima (ver a figura 1).Deslize a caixa de graves para o canto onde sera posicionada para confirmar se cabe e observse se ha alguma obstruao que interfere com um encaixe juste.Retire a caixa do canto para instalar a caixa de alta frequência. Para preparar-se para a conexão,positione a caixa acústica proxima do canto (mas não encostada nele) etiretare a grade de baixa frequência (dias porcas borboleta) no lado da caixa voltado ao pailnel de entrada e colque-a de lado até conclusir o processo de conexão.

Abra os paineis superfiores da caixa de papelão menor da unidade de alta frequência (marcados "Open This End" - Abrir esta extremidade) e retire o material de embalagem. Retire a caixa de alta frequência da embalagem e colque-a em cima da caixa de baixa frequência. Alinhe asTRS reentrancias situadas na superficie inferior da caixa de alta frequência com osTRS batentes de borracha situados na parte superior da caixa de baixa frequência. Passe os terminais de conexão dos alto-falantes de alta e media frequência da caixa superior atraves do orifcio no pailin inferior da caixa. Conecte o par de cabos verdes marcados com o sinal (+) aos terminais de conexão marcados "Tweeter Out". Os terminais de conexão vermelho (+) e preto (-) devem ser connectados às luvas verde (+) e preta (-) nas extremidades dos cabos. Siga o mesmo procedimento para connectar o par de cabos amarelos ao par de terminais de conexão marcados "Mid Out". (Ver a figura 5).

La Scala II

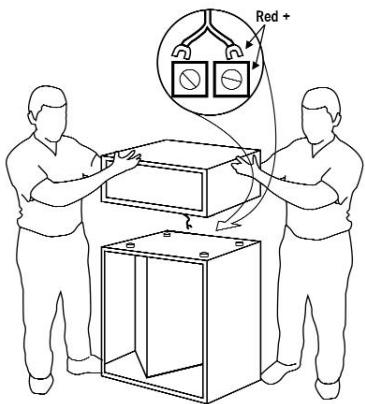

Abra os painéis da caixa de papelão maior daunities de baixa frequência (marcados "Open This End" - Abrir esta extremidade). Vire a caixa de papelão de ponta-cabeça, levante-a da caixa acústica e retire o material de embalagem interno. A parte superior da caixa, com os trés espacáções de borracha, delve estar voltada para cima (ver a figura 2).

No caso da caixa de alta frequência La Scala II, abra os painés superiores da caixa de papelão menor (marcados

"Open This End" - Abrir esta extremidade) e retire o material de embalagem. A parte inferior da caixa de alta frequência deve estar voltada para cima, com o cabo de conexão de baixa frequência connectado a ela. Solte este cabo, vire a caixa de papelão de ponta-cabeça e puxe-a para cima, retirando-a da caixa acústica. Com ajuda, levante a caixa de alta frequência do piso e colque-a sobre a caixa de baixa frequência, passando o cabo de baixa frequência atraves do espaço entre as caivas, voltado para a direção traseira. Alinhe as reentrancies situadas na superficie inferior da caixa de alta frequência com os batentes de borracha situados na parte superior da caixa de baixa frequência. Conecte o cabo de baixa frequência aos terminais de parafuso situados aftas da caixa de baixa frequência. Certifique-se de que a polaridade esteja correta connectando o cabo com o indicator vermelho ao terminal com a marca vermelho e o cabo com o indicator preto ao除外 terminal.

POSICIONAMENTO

As caixas acústicas Klipsch Heritage aparecido bom desempinho em diversas posições, mas para obter os melhores resultados possíveis, siga as recomendações geral descritas a seguir:

• Todos os modelos: Coloque-as em uma mesma parede com uma distência de 1,8 a 4,6 m entre as caixas.
• La Scala, Cornwall, Heresy: direccion-as equidistantes da parede situada arias das unidades.
• Heresy: alta equidistante acima do piso, com os alto-falantes de alta frequência na alta do ouvido do ouvinte quando sentado, caso montada na parede ou armário.
• Todos os modelos: colque que as caixas acústicas em um ângulo, voltadas para o ouvinte, e ao lado ou à fronte de qualquer obstruação adjacente.
• La Scala, Cornwall, Heresy: quando colocadas proxies de um canto ou parede, produzirão maior intensidade de graves; quando distanciadas das paredes, o resulto está inverso.
• Todos os modelos: posicionar assimetricamente两大 calxas acusticas em79ação as paredes lateralis adjacentes podereducir o desequilbrio de graves causados pelo ambiente.
• Faça algumas experiências baseando-se nas recomendações descritas acima a fim de identificar o melhor layout de acordo com sua preferência e para compensar as caractécticas acústicas do ambiente.

Klipschorn

As caixas acústicas Klipschorn geralmente tem melhor desempenho quando posicionadas nos cantos de uma parede longa de um ambiente retangular. Se o ambiente forso muito estreito e longo, com cantos a mais de 5,5 m / 6,0 m de distência, a reprodução estéreo pode não ser otimizada. É preferivel instalá-las em um ambiente com proporcão de 1,00 de comprimento para 0,618 de largura. Além disso, as caixas acústicas Klipschorn parecem produzir melhor som em ambientes com teto com alta minima de 2,6 m. A Klipschorn deve ser instalada no canto, poi as paredes do ambiente complementam a corneta de baixa frequência da caixa acústica. Para obter o maior alcance de baixa frequência, a Klipschorn deve se encaixar bem no canto, sem interferência de rodapés ou outros ab Attackimentos, e as superficies das paredes devem estender no minimo 64 cm além das grades laterais.

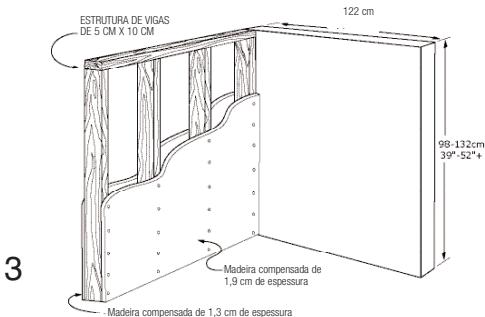

Cantos falsos

Se não existrem cantos apropriados no ambiente de aud凭证, cantos falsos podem ser construindo para proporcionar desempenho de graves semelhante a um canto normal e permitir umCERTO nivel de ajuste de convergencia,se necessario. Comece com uma estrutura de vigas de 5cm× 10cm(2''x 4^ ), como ilustrado na figura 3. A Klipsch recomenda usinglaminas padrao de madeira compensada de 1,9 cm de espessura e 1,2 m de comprimento coladas e pregadas com firmeza na estrutura.A parte traseira pode ser revestida com um material menos espesso, como Masonite de O,5 cm ou madeira compensada de 1,3 cm.Pinte a superficie para combinar com a cor das paredes, ou de aconteamento com laminado ou other material. (Ver a figura 3).No caso de espaço muito amplos, um canto falso pode ser uso para uma das Klipschorns para reduzir a distancia entre as caixas acusticas. Outra solucao quando as caixas acusticas Klipschorn estao muito distantes em umsystema exclusivode audio,é adcionaruna caixa acustica central, como a La Scala, para Criar um arranjo estereo com tres caixas acusticas. Para obter mais informacoes sobre a conexao,entre em contato com o suporte Tecnico da Klipsch pelo telephone [phone] ou com o distribuidor local da Klipsch para obter ajuda.

La Scala II

A La Scala Il conta com una corneta de graves frontal autónoma para permitir que a unidad soit posicionada fora de um canto, se nécessario. Porém, uma vez que este Modelo tem menos amplitude de graves que a Klipschorn, reforcar a reprodução acústica positonando-a em um canto pode ser a

solução ideal. A La Scala también offre flexibilitadetotal em relaçao à quantidade de ajuste de convergência possivel para obter a reproducao estereo desejada. Não é possivel augmentar a reproducao de graves com um subwoofer Klipsch de alto desempenho.

Cornwall III

A Cornwall III offre a flexibilitadé de posicionamento e ajuste de convergência da La Scala com amplitude de baixa frequência semelhante à Klipschorn, com menos potência. Assim como na La Scala e na Heresy, posicioná-la em um canto permite a produção do maior volume de graves possível. O oposto correço quando posicionada para do canto ou longe das paredes traseiras. Sabemos que a acústica dos ambientes e as preferências pessoas variam, portanto recommendamos que experimente variedas posções para fazer melhor o desempenho da caixa acústica. A unidade é fornecida com suportes de borracha auto-adesivos para fixação na parte inferior da unidade de elevação para uso em pisosuros.

Heresy III

Entre todos os modelos Heritage, a Heresy III Oferece o maior revel de flexibilitad em termos de posicionamento devo ao seu tamanho relativamente compaco. Produz a mesma faixa de frequência的基础 que a La Scala, mas com nivos de potência menores. Para obter o mais alto grau de reforço nos graves, delve ser posicionada no chão, encostada no canto. A unidade de elevação ajuda a compensar a baixa alta da Heresy.Esta unidade de elevação pode ser removada para que a unidade soit instalada em uma prateleira ou armário. A unidade é fornecida com suportes de borracha auto-adesivos para fixação na parte inferior da caixa para evaporar que risque prateleiras ou superficies duras.

CONEXão DA CAIXA ACUSTICA

Cuidado: Desigues o amplificador antes de fazer qualquer tipo de conexão! (Ver a figura 4).

• As caixas acústicas são equipadas com terminais de conexão positivos (vermelhos) e negativos (pretos), situados às ou nas laterais das caixas. Els correspondem aos terminais positivo e negativo no canal apropiado (esquerdo, direito, etc.) do amplífador e aceitam cabos expostos, bornes de conexão ou plugues tipo banana (ver a figura 4).
• Todas as caixas acústicas em meu Sistema devem ser connectadas em fase, com o terminal positivo da caixa acústica connectado ao terminal positivo do amplificador. Repita this procedimento ao connectar os terminais negativos da caixa acústica e do amplificador. Na maior das cabos de caixas acústicas, o isolamento de um dos

conduções é claramente marcado para fazer o 用户 a fazer a conexção de modo correto.

• No minimo, use um cabo de cobre de bitola 16 (AWG) com dos conductores. Para maiorres distancias, use um cabo de bitola mais elevada. Os terminais de conexão na caixa acústica aceitam fios expostos, bornes de conexão ou plughues tipo banana.
• Cuidado: Independente do tipo de conexão, certificque-se de que não haja contacto entre os terminais positivo e negativo na caixa acústica e no amplífador,ursoris algo pode causar danos ao equipamento! (Ver a figura 4).

Klipschorn: As conexões de entrada encontrar-se no poinel de entrada na lateral da caixa de baixa frequência. Dois dos quatro pares de connectores são realizados para conhecer os cabos da caixa acústica vindos do amplifácios. Estão marcados “HF IN” + e - / “LF IN” + e -. Os terminais de conexão vermelho (+) e preto (-) está通過ados com jumpers. Deixe os jumpers não lugar para uma conexão convençional de um sé cabo e use qualquer um dos pares de terminais de conexão. Retire os jumpers para uma conexão optional com dois cabos. (Ver a figura 5). Depois de conclusir todas as conexões, recolque o grade lateral removida anteriormente. O cabo da caixa acústica deve passar atraves do entalhe no canto inferior orazeiro da grade à medida que a caixa acústica for colocada no canto. Se o cabo da caixa acústica vier do lado oposito ao poinel de entrada, passe-o atraves do entalhe daquela grade, depois em fronte do poinel traseiro, até chegar ao poinel de entrada.

Não conecte o amplificador diretamente nos terminais do alto-falante de frequência media ou do tweeteter nem aos terminais marcados "Mid Out" ou "HF Out", poi isso pode danIFICAR a caixa acústica.

La Scala II: Os dois pares de connectores localizados na parte traseira da caixa acústica são realizados para conectar os cabos da caixa acústica vindos do amplificador. Esses terminais de conexão está marcados "HF IN" + e -/ LF IN" + e -." Os terminais de conexão vermelho (+) e preto (-) são connectados com jumpers. Deixe os jumpers no lugar para uma conexão convencional de um so cabo e use qualquer um dos pares de terminais de conexão. Retire os jumpers para fazer uma conexão com dois cabos. (Ver a figura 5).

Cornwall III e Heresy III: Os dois pares de conectores localizados na parte traseira da caixa acústica são utilizados para Connector os cabos da caixa acústica vindos do amplíficator. Esses terminais de conexão está marcados “HF+”, “HF-”, “LF+” e “LF-”, e tém terminais vermelhos (+) e pretos (-) connectados comCNTAS METÁLICAS. Deixe asCNTAS no lugar para uma conexão convençional de umso cabo e use qualquer umdo pares de terminais de conexão. Retire asCNTAS para fazer umconexão comdois cabos (ver a figura 4).

GARANTIA FORA DOS ESTADOS UNIDOS E DO CANADA

A garantia deste produits, caso soit vendido a um consumidor para os Estados Unidos ou do Canada, deve estar em conformidade com as leis aplicacoes e sera de responsabilitadede exclusiva do distribuidor que o fornceu. Para obter qualquer service coberto pela garantia, entre em contato com o revendedor do qual adquiriu este produits, ou com o distribuidor que o fornceu.
