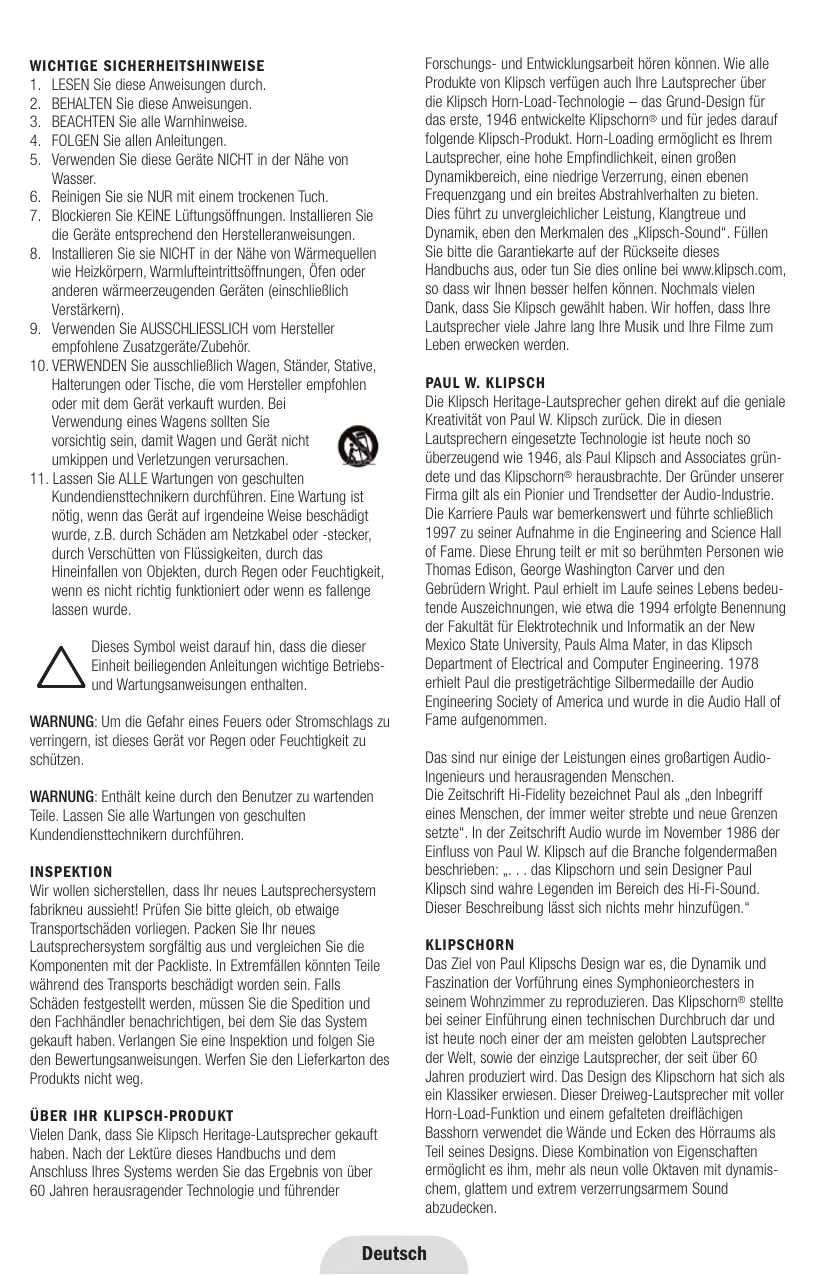

WICHTIGESICHERHEITSHINWEISE

1. LESEN Sie diese Anweisungen durch.
2. BEHALTEN Sie diese Anweisungen.
3. BEACHTEN Sie alle Warnhinweise.
4. FOLGEN Sie allen Anleitungen.
5. Verwenden Sie diese Geräte NICT in der Nähe von Wasser.
6. Reinigen Sie sie NUR mit einem trockenen Tuch.
7. Blockieren Sie KEINE Luftungsöffnungen. Installieren Sie die Geräte entsprechend den Herstelleranweisungen.
8. Installieren Sie sie NICHT in der Nähe von Wärmequellen wie Heizkorpmn, Warmlufteintrittsöffnungen, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verständern).
9. Verwenden Sie AUSSCHLIESSLICH vom Hersteller empfohlene Zusatzgeräte/Zubehör.
10. VERWENDEN Sie ausschließlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauf wurden. Bei Verwendung eines Wagens sollenen Sie vorsichtig sein, damit Wagen und Gerät nicht umkippen und Verletzungen verursachen.
11. Lassen Sie ALLE Wartungen von geschulten Kundendiensttechnikern durchführten. Eine Wartung ist notig, wenn das Gerät auf irgende Weise beschädigt wurde, z.B. durch Schäden am Netzkabel oder -stecker, durch Verschütten von Flüssigkeiten, durch das Hineinfallen von Objekten, durch Regen oder Feuchtigkeit, wenn es nicht richtig Funktioniert oder wenn es fallenge halten wurde.

Dieses Symbol weist daraufhin, dass die dieser Einheit beiliegenden Anleitungen wichtige Betriebs- und Wartungsanweisungen enthalten.

WARNING: Um die Gefahr eines Feuers oder Stromschlags zu verringern, ist这点 Gerät vor Regen oder Feuchtigkeit zu schützen.

WARNING: Enthält keine durch den Benutzer zu wartenden Teile. Lassen Sie alle Wartungen von geschulten Kundendiensttechnikern durchführten.

INSPEKTION

Wir wollen{sicherstellen,dasshrneuiesLautsprechersystem fabrikneaussie!PrufenSiebittegleich,ob etwaige Transportschadenvorliegen.PackenSiehrneus Lautsprechersystem sorgfaltig ausund vergleichenSie die Komponenten mit der Packlste.In Extremfallenkosten Teile während desTransports beschadigt worden sein.Falls Schaden festgestellt werden,müssenSie die Spedition und den Fachhandler benachrichtigen,bei dem Sie das System gekauft haben.VerlangenSieeineInspektion und folgen Sie den Bewertungsanweisungen.WerfenSie den Lieferkarton des Produtos nichtweg.

Vielen Dank, dass Sie Klipsch Heritage-Lautsprecher gekauft haben. Nach der Lektüres theses Handbuch's und dem Anschluss Ihr's Systems werden Sie das Ergebnis von über 60 Jahren Herausragender Technologie und führender

Forschungs- und Entwicklungserarbeit horen konnen. Wie alle Produkte von Klipsch verfügen auch ihre Lautsprecher über die Klipsch Horn-Load-Technologie - das Grund-Design für das erste, 1946 entwickelte Klipschorn® und für jedem darauf folgende Klipsch-Produkt. Horn-Loading erhögt es ihrer Lautsprecher, eine hohe Empfindlichkeit, einen groben Dynamikbereich, eine niedrige Verzerrung, einen ebenen Frequenzgang und ein breites Abstrahlverhalten zu bieten. Dies führt zu unvergleichlicher Leistung, Klangtreue und Dynamik, etwa den Merkmalen des „Klipsch-Sound". Füllen Sieitte die Garantiekarte auf der Rückseite这点es Handbuchsaus, oder tun Sie dies online bei www.klipsch.com, so dass wir ihren better halten konnen. Nochmals vielen Dank, dass Sie Klipsch gewählt haben. Wir hoffen, dass ihre Lautsprecher weitere Jahre lang ihre Musik und ihre Filme zum Leben erwecken werden.

PAUL W. KLIPSCH

Die Klipsch Heritage-Lautsprecher gehen direkt auf die geniale Kreativität von Paul W. Klipsch zusammen. Die in diesen Lautsprechemingesetzte Technologie ist heute noch so überzeugend wie 1946, als Paul Klipsch and Associates gründete und das Klipschorn® Herausbrachte. Der Gründer unserer Firma gilt als ein Pioneer und Trendsetter der Audio-Industrie. Die Karriere Pauls war bemerkenswert und führte schließlich 1997 zu seiner Aufnahme in die Engineering and Science Hall of Fame. Diese Ehrung teilt er mit so berühmen Personen wie Thomas Edison, George Washington Carver und den Gebruedern Wright. Paul erhielt im Laufe seines Lebens bedeutende Auszeichnungen, wie etwa die 1994 erfolgte Bennung der Fakultät für Elektrotechnik und Informatik an der New Mexico State University, Pauls Alma Mater, in das Klipsch Department of Electrical and Computer Engineering. 1978 erhielt Paul die prestigeträchtige Silbermedaille der Audio Engineering Society of America und wurde in die Audio Hall of Fame aufgenommen.

Das sind nur eine der Leistungen eines großartigen Audio-Ingenieurs und Herausragenden Menschen.

Die Zeitschrift Hi-Fidelity bezeichnet Paul als „den Inbegriff eines Menschen, der immer weiter strebre und neue Grenzen setzen". In der Zeitschrift Audio wurde im November 1986 der Einfluss von Paul W. Klipsch auf die Branche folgendermaßen beschreiben: .. . das Klipschorn und sein Designer Paul Klipsch sind wahre Legenden im Bereich des Hi-Fi-Sound. Dieser Beschreibung{lsst sich nichts mehr hinzufugen."

KLIPSCHORN

Das Ziel von Paul Klipsch's Design war es, die Dynamik und Fascination der Vorführung eines Symphonieorchesters in seinem Wohnzimmer zu reproduzieren. Das Klipschorn® stellte bei seiner Einführung einen technischen Durchbruch dar und ist heute noch einer der am meisten gelobten Laufsprecher der Welt, sowie der einzige Lautsprecher, der seit über 60 Jahrenroduziert wird. Das Design des Klipschorn hat sich als ein Klassiker erwiesen. Dioser Dreiweg-Laufsprecher mit voller Horn-Load-Funktion und einem gefalteten dreiflachigen Basshorn verwendet die Wände und Ecken des Hörraums als Teil seines Designs. Diese Kombination von Eigenschaften erfolgt es ihm, mehr als neun volle Oktaven mit dynamischem, glattem und extrem verzerrungsarmem Sound abzudecken.

LA SCALA II

La Scala wurde als ein better Transportierbares Klipschorn entwickelt und 1963 in der Kampagne von Winthrop Rockefeller für das Gouverneurs-Amt als Ansagelaufsprecher eingesetzt. Wie das Klipschorn verfügt auch dieser Laufsprecher über extrem hohe Empfindlichkeit, und er ist ein Dreieweg-Laufsprecher mit voller Horn-Load-Funktion mit einem kürzeren, zweifach gefalteten Basshorn, das von den Ecken des Hörraums unabhängig ist. Deshalb ist der einzige Kompromiss im Soundbereich bei dem La Scala im Vergleich zum Klipschorn ein etwasHigher Bass-Cutoff.

CORNWALL III

Der Cornwall wurde 1959 als größere Vollbereichs-Alternative zum Heresy als Center-Lautsprecher in Stereoanordnungen mit drei Lautsprechem eingeführt. Er kombiniert die volle Basswiedergabe des Klipschorn mit einer Empfindlichkeit und einer Leistung, die den Modellen mit vollem Horn-Loadingähnlich sind. Wie der Heresy ist der Cornwall ein kompaktes Dreieweg-Modell mit Horn-Load-Kompressionsstreibern für die Wiedergabe der mittleren und hohen Töne und einem direkt abstrahlenden Tiefttöner (38,1 cm) für die tiefen Frenquenzen.

HERESY III

Der erstmals 1957 eingeführte Heresy-Lautsprecher warNZuchst ein kompakter Center-Lautsprecher fur dasKlipschorn in Stereoanordnungen mit drei Laufsprechem. DerHeresy ist ein kompaktes Dreieweg-Modell mit Horn-LoadKompressionstreibern fur die Wiedergabe der mittleren und hohen Tone und einem direkt abstrahlenden Tieftoner (30,5 cm) fur die tiefen Frenzen.

AUSPACKEN UND ZUSAMMENBAU

Heresy III und Cornwall III

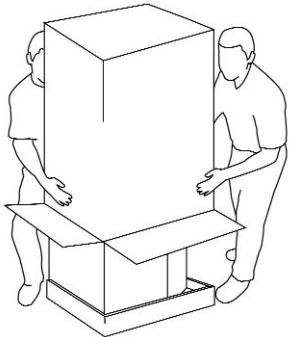

Bei den Modellen Heresy III und Cornwall III handelt es sich um große, schwere Lautspeicher. Diese Modelle sollenn von zwei Personen ausgepackt und installiert werden. Öffnen Sie das obere Ende des Kartons, drehen Sie den Karton um undziehen Sieihn vom Lautspeicher. Enternen Sie das Verpackungsmaterial und haben Sie es auf.

Klipschorn und La Scala II

Die Tief- und Hochfrequenzgehäuse für Klipschorn und La Scala II werden in zweieparaten Kartons ausgeliefert. Diese Lautspeicher sind groß und schwer. Für Auspacken und Installation sind zwei Personen erforderlich. Die Tief- und Hochfrequenzgehäuse für Klipschorn und La Scala II müssen in der Seriennummer übereinstimmen, um

eine optimale akustische Leistung sicherzustellen. Überprüfen Sie beim Zusammenbau dieser Lautsprecheritte die Seriennummern des oberen und unteren Gehäuses.

Klipschorn

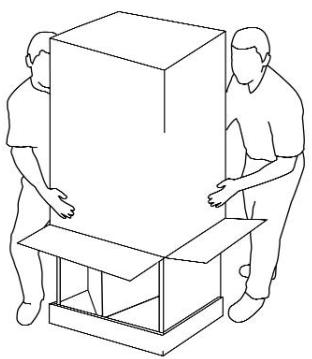

Öffnen Sie die Laschen des mit „Open this End" markierten großeren Tieffrequencyzkartons, drehen Sie den Karton um undziehen ihm vom Lautspeicherheiten aus und entfern den Sie das innere Verpackungsmaterial. Die Oberseite des Gehäuses mit denen drei Gummipuffern sollen nach oben zeigen. (Siehe Abbildung 1.) Schieben Sie das Bassgehause in die Ecke, wo es aufgestellt werden sollen, um zu prufen, dass es passst, und sehen Sie, ob es Hindernisse für eine bündige Einpassung gibt. Entfernen Sie das Gehäuse aus der Ecke, um das Hochfrequenzgehause zu installmenten. Platzieren Sie den Laustspeicher vor dem Anschlieben in der Höhe der, aber nicht ganz in der Ecke und entfernten Sie den Tieffrequencygrill (zwiel Flügelmuttern) an der Eingangssesse des Gehäuses, und legen Sie hier beiseite, bis das Anschlieben beendet ist.

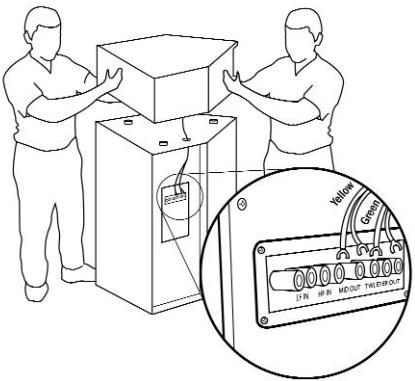

Öffnen Sie die mit „Open this End“ markierte Seite des kleineren Hochfrequenzkartons und entfern den Sie das Verpackungspolster. Heben Sie das Hochfrequenzgehäuse aus dem Karton und setzen Sie es oben auf das Tieffrequenzgehäuse. Richten Sie die drei Gummipuffer an der Oberseite des Tieffrequenzgehäuses an den drei Vertiefungen an der Unterseite des Hochfrequenzgehäuses aus. Führten Sie die Hoch- und Mittelton-Lautsprecherkabel am oberen Gehäuse durch das Loch in der niedrigeren Platte des Gehäuses ein. Verbinden Sie das grün markierte Kabelpaar (+) mit den zwei Terminals mit der Beschriftung „Tweeter Out". Passen Sie darauf auf, dass die roten (+) und schwarzen (-) Terminals entsprechend den grün (-) und schwarzen (-) Hülsen am Ende der Kabel verbunden werden. Folgen Sie dem gleichen Verfahren bei der Verbindung des gebl markierten Kabelpaars mit den zwei Terminals mit der Beschchriftung „Mid Out". (Siehe Abbildung 5.)

La Scala II

Öffnen Sie die Laschen des mit „Open this End" markierten größere Tiefrequencynkartons. Drehen Sie den Karton um, ziehen ihm vom Laufsprechergehause ab und entfern den Siedas innere Verpackungsmaterial. Die Oberseite des Gehäuses mit seinen drei Gummipuffers sollte nach oben zeigen. (Siehe Abbildung 2.)

1

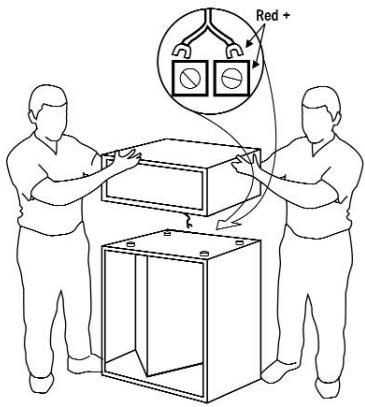

Öffnen Sie beim La Scala II Hochfrequenzgehäuse die Seite des kleineren Kartons, die mit „Open This End“ beschritt ist ab, und entfern den Sie das Verpackungspolster. Die Unterseite des Gehäuses (mit dem angeschlossenen Tieffrequency-Verbindungskabel) sollte nach oben gerichtet sein. Lösen Sie das Kabel, drehen Sie den Karton um und ziehen Sieihn vom Gehäuse ab. Heben Sie zusammen mit einem Helfer das Hochfrequenzgehäuse vom Boden und platzierten Sie auf der Oberseite des Tieffrequencygehäuses, wobei das Tieffrequencykabel nach hinten und durch den Spalt zwischen den Gehäusern zu führen ist. Richten Sie die Vertiefungen an der Unterseite des Hochfrequenzgehäuses an den Gummipuffern an der Oberseite des Tieffrequencygehäuses aus. Schließen Sie das Tieffrequencykabel an den zweischaubi-gen Barrier Strip-Klemmen an der Rückseite des Tieffrequencygehäuses an. Achten Sie auf die korrekte Polung, indem Sie den Draht mit der roten Markierung mit dem roten Terminal und den Draht mit der Schwarzen Markierung mit dem Schwarzen Terminal verbinden.

PLATZIERUNG

Ohne Laufsprecher der Klipsch Heritage-Serie bieten in einer Vielzahl von Positionen eine gute Leistung, aber Sie können diese optimieren, indem Sie folgenden Regel folgen:

• Alle: An einer gemeinsamen Wand platzieren, ca. 2 bis 5 m voneinander entfternt.
• La Scala, Cornwall, Heresy: In gleichen Abständen von der Wand hinter den Lautsprachern aufstellen.
• Heresy: Gleiche Höhe über dem Boden, wobei die Hochtöner sich auf Ohrhöhe einer sitzenden Person befinden sollenen, wenn sie an der Wand oder in einer Schrankwand befestigt werden.
• Alle: Drehen Sie die Laufsprecher in Richtung auf den Zuhörer und platzieren Sie sie bündig mit oder vor allen blockierenden Objekten.
• La Scala, Cornwall, Heresy: Die Platzierung in der Nähereiner Ecke oder Wand bietet die meiste Bassleistung, während der Bass schwäch wird, wenn Sie die Lautsprecher von den Raumgrenzen weg aufstellen.
• Alle: Die asymmetrische Aufstellung eines Laufsprecherpaars an benachbarten Seitenwänden kann eine durch die Raumstruktur erzeugte Unabhängigkeit der Basswiedergabe ausgleichen.
• Experimentieren Sie mit diesen Richtlinien, um ein Ergebnis zu erzielen, das Ihrhem Geschmack entspricht und die Raumakustik kompensiert.

Klipschorn

Klipschorn-Lautsprecher bieten meistens die Beste Leistung, wenn sie in den Ecken der langen Wand eines rechtekigen Raums platziert werden. Wenn der Raum sehr schmal und lang ist, und die Ecken mehr als 5 - 6m voneinander entfernrt sind, leidet eventuell das Stereo-Klangbild. Ein Raum mit einem Längen-Breiten-Verhältnis von 1,00 zu 0,618 ware am besten. Zudem scheinen Klipschorn-Lautsprecher von Deckenhöhen über 2,60m zu profitieren. Das Klipschorn muss in Ecken aufgestellt werden, da die Wände des Raums das Basshorn des Lautsprechers unterstützen. Um die tiefsten Frequenzen zu erreichen, sollte das Klipschorn bündig in eine Ecke passen, ohne Behinderung durch FuB- oder Zierleisten, und die Wände sollenn sich mindestens 64~cm jenseits der Seitengrills erstrecken.

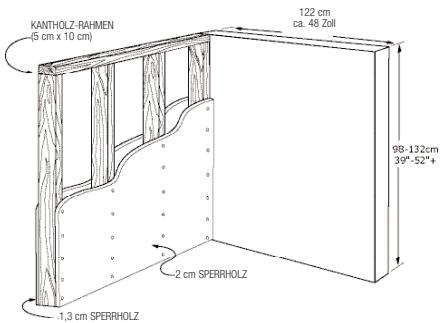

Kunstliche Ecken

Wenn in Ihr hem Hörraum keine geeigneten Ecken vorhanden sind, können künstliche Ecken gebaut werden, um eine Bassleistung wie bei einer richtigen Ecke zu bieten und auch eine verstellte Ausrichtung nach innen zu erfolgenden. Beginnen Sie, wie in Abbildung 3 gezeigt, mit einem 60~cm× 120~cm große Rahmen aus Kanthölzern. Klipsch empfeilt, 120~cm breite und ca. 2cm dicke Sperrholzplatten zu verwenden, die fest an den Rahmen geklebt und genagelt werden. Die Rückseite kann mit einem dūnneren Material bedeckt werden, wie 0,5cm Holzfaserplatten oder 1,3cm dickem Sperrholz. Lackieren Sie alles in der Wandfarbe, oder decken Sie es mit einem Laminat oder anderen Material ab. (Siehe Abbildung 3.) Wenn ein sehr großer Laufsprecherabstand besteht, kann eine künstliche Ecke für ein Klipschorn verwendert werden, um den Abstand zu verringern. Eine weitere Lösung beiweit entfernten Klipschorn-Laufsprechnin einem reinen Audiosystem sare die Verwendung eines Center-Laufsprechers (z. B. La Scala), um eine Stereoanordnung mit drei Laufsprechn zu bilden. Details über die Anschlüsse erhalten Sie vom Klipsch-Kundendienst (USA 1-800-554-7724) oder wenden Sie sich an einen ortlichen autorisierten Klipsch-Fachhändler.

La Scala II

La Scala II bietet ein allein einsetzbares, nach vorn ausgerichtetes gefaltetes Basshorn, das, falls nögit, eine Platzierung außerhalb von Ecken ermittelgt. Da allerdings这点 Modell einen weniger tiefen Bass bietet als das Klipschorn, ware die akustische Verständung der tiefen Frequenzen durch eine Eckaufstellung optimal. La Scala bietet auch viel Flexibilität hinsichtlich der Ausrichtung nach innen für

3

ein betteres Stereo-Klangbild. Die Tiefbassleistung kann auch durch einen leistungsstarken Klipsch-Subwoofer verbessert werden.

Cornwall III

Der Cornwall III kombiniert die Platziierungs- und Ausrichtungsflexibilität der La Scala mit den niedigen Bassfrequenzen des Klipschorn, bei reduzierter Leistung. Wie bei La Scala und Heresy bietet eine Eckaufstellung die höchste Bassleistung, während bei der Platziierung weg von den Ecken oder der Rückwand der Bass reduziert wird. Da sich die Raumakustik und der personliche Geschmack entsprechenden konnen, sollenn Sie verschiedene Platziierungen ausprobieren, um die Lautsprecherleistung zu optimieren. Es liegen selbstk-lebende Gummifüberschien bei, die Sie zur Verwendung auf Holzböden an der Unterseite des Sockels anbringen konnen.

Heresy III

Der Heresy III bietet aufgrund seiner relativ kompakten Groß die meiste Platzierungsflexibilität aller Heritage-Modelle. Er bietet ungebär den gleichen Freqenzbereich wie das Modell La Scala, aber bei geringerem Schallpegel. Eine Platierung am Boden und in der Ecke bietet die meiste Tiefbassverständung, und der schräge Sockel kompensiert teilweise die geringe Höhe des Heresy. Bei der Platierung in einem Regal oder einer Schrankwand kann der Sockel entfern werden. Es liegen selbstklebende Gummifüchen bei, die an der Unterseite des Gehäuses angebracht werden können, damit Regale oder harte Oberflächen nicht zerkratzt werden.

ANSCHLUSS DES LAUTSPRECHERS

Vorsicht: Schalten Sie vor der Herstellung von Anschlüssen den Veränder aus! (Siehe Abbildung 4.)

• Ihr Lautspeicher verfügen über positive (rote) und negative (schwarze) Anschlussterminals an der Rückseite oder Seite des Gehäues. Diese entsprechenden positiven und negativen Terminals am jeweiligen Kanal (links, rechts etc.) Ihres Verstärkers. Anschlüsse können mit blankem Draht, Gabelschufen oder Bananensteckern vorgenommen werden. (Siehe Abbildung 4.)
• Alle Lautsprecher in ihrem System mussen richtig gegolt angeschlossen sein, so dass positive Lautsprecherterminals mit positiven Verständkerterminals verbunden sind. Wiederholen Sie dies bei den negativen Lautsprecher- und Verständkerterminals. Die meisten Lautsprechekabel haben Markierungen an der Isolierung eines der Leiter, die Ihnen beim Anschluss halten.
• Verwenden Sie mindestens 16-Gauge-Kupferdraht (AWG) mit zwei Leitern und Draht mit einem higheren Gauge-Wert für langere Strecken. An die Terminals Ihres Laufsprechers

konnen Anschlüsse mit blankem Draht, Gabelschufen oder Bananensteckern vorgenommen werden.

• Vorsicht: Passen Sie bei allen Anschlusstypen auf, dass kein Kontakt zwischen den positiven und negativen Terminals am Lautsprecher bzw. Veränder vorhanden ist. Ansonsten kann es zu Schäden am Gerät kommt! (Siehe Abbildung 4.)

Klipschorn: Die Anschlüsse befinden sich am Eingangsfeld an der Seite des Tieffrequencygehäuses. Zwei der vier Terminalpaare davon zum Anschluss der von ihrer Veränderkommenden Laustspracherkabel. Sie tragen die Bezeichnung "HF IN" + und - / LF IN" + bzw. . Die beiden roten (+) wie auch die beiden Schwarzen (-) Terminals sind mit Drahtbrücken verbunden. Bei konventionellen Anschlüssen mit einem Kabel entfern den Sie die Drahtbrücken nicht und verwenden eines der Terminals.

Für das optionale Bi-Wiring entfernen Sie die Drahtbrücken. (Siehe Abbildung 5.) Nachdem Sie alle Anschlüsse durchgeführt haben, setzen Sie den vorher entfernten seitlichen Grill wieder ein. Achten Sie darauf, dass das Lautsprecherkabel durch die Aussparung in der unteren hinteren Ecke des Grills verläuft, wenn der Lautsprecher in die Ecke geschoben wird. Wenn das Lautsprecherkabel von der dem Eingangsfeld entgegenesgetzen Seite kommt, verlegen Sie es durch die Aussparung am Lautsprechergrill, dann vor der Rückwand und in das Eingangsfeld.

Verbinden Sie den Veränder nicht direkt mit den Mittel- oder Hochtönerkabeln oder mit den Terminals „Mid Out" oder „HF Out", da Sie sonst den Laufsprecher beschädigten können.

La Scala II: Die beiden Terminalpaare auf der Rückseite des Laufsprechers dienen zum Anschluss der von Ihr Verständer kammenden Laufsprechekabel. Sie tragen die Bezeichnung "HF IN" + und -/LF IN" + bzw. -. Sowohl die roten (+) als auch die schwarzen (-) Terminals sind mit Drahtbrücken verbunden. Bei konventionellen Anschlüssen mit einem Kabel entfern den Sie die Drahtbrücken nicht und verwenden eines der Terminals. Für das Bi-Wiring entfern den Sie die Drahtbrücken. (Siehe Abbildung 5.)

Cornwall III und Heresy III: Die beiden Terminalpaare auf der Rückseite des Lautsprachers Dianae zum Anschluss der von Ihrem VerständigerCOMMenden Lautsprachabel. These Terminals tragen die Bezeichnung ,HF + ,HF - ,LF + and ,LF - und haben sowohl rote (+) als auch Schwarze (-) Anschlüsse, die mit Metallsstreifen verbunden sind. Bei konventionellen Anschlüssen mit einem Kabel entfernen Sie die Streifen nicht und verwenden eines der Terminals. Entfernen Sie die Streifen für das Bi-Wiring (siehe Abbildung 4).

GARANTIE AUSSERHALB DER USA UND KANADA

Wenn these Product an einen Käfer außerhalb der USA oder Kanadas verkauft wird, richten sich die Garantieansprüche nach den jeweiligen gesetzlichen Bestimmungen und fallen unter die alleinige Verantwortung des Vertriebs, der these Produkt ausgeliefert hat. Um Garantieleistungen zu beanspruchen, wenden Sie sich此种 an den Fachhändler, der these Produkt verkauft hat, oder den Vertrieb.
