MANUAL DE UTILIZADOR LE32B450C4W SAMSUNG

2009-08-31 �� 10:31:31

As imagens e ilustrações neste manual do utilizador servem apenas de referência e podem ser diferentes do produto real. O design e as especificações do produto podem ser alterados sem aviso prévio.

❑ Licença TruSurround HD, SRS e símbolo são marcas comerciais da SRS Labs, Inc. A tecnologia TruSurround HD está incorporada na licença da SRS Labs, Inc.

Fabricado sob a licença da Dolby Laboratories. Dolby e o símbolo de duplo D são marcas comerciais da Dolby Laboratories.

❑ Aviso sobre a televisão digital 1. As funcionalidades relacionadas com a televisão digital (DVB) apenas estão disponíveis em países/áreas onde os sinais digitais terrestres DVB-T (MPEG2 e MPEG4 AVC) sejam transmitidos, ou onde consiga aceder a um serviço de televisão por cabo compatível com DVB-C (MPEG2 e MPEG4 AAC). Confirme com o seu representante local a possibilidade de receber sinal DVB-T ou DVB-C. 2. DVB-T é a norma de consórcio europeia DVB para a transmissão de televisão digital terrestre e DVB-C é a norma para a transmissão de televisão digital por cabo. Existem, contudo, algumas funções diferenciadas como o EPG (Guia electrónico de programação), VOD (Vídeo a pedido), entre outras, que não estão incluídas nesta especificação. Por esse motivo, não são suportadas de momento. 3. Embora este televisor cumpra as mais recentes normas DVB-T e DVB-C [Agosto de 2008], não é possível garantir a compatibilidade com as futuras transmissões digitais terrestres DVB-T e transmissões digitais por cabo DVB-C. 4. Dependendo do país/área onde este televisor é utilizado, alguns fornecedores de televisão por cabo podem cobrar uma taxa adicional por esses serviços e poderá ser necessário concordar com os termos e condições dos seus negócios. 5. Algumas funções da televisão digital podem estar indisponíveis em alguns países ou regiões e o DVB-C poderá não funcionar correctamente com alguns fornecedores de serviços por cabo. 6. Para mais informações, contacte o centro local de assistência ao cliente da SAMSUNG.

❑ Precauções a ter ao ver imagens fixas Uma imagem fixa pode danificar permanentemente o ecrã do televisor ● Uma imagem fixa e parcialmente fixa não deve permanecer no painel LCD durante mais do que 2 horas pois pode provocar uma retenção de imagem no ecrã. Esta retenção de imagem também é conhecida como “queimadura de ecrã”. Para evitar a retenção de imagem, diminua o grau de brilho e de contraste do ecrã ao visualizar uma imagem fixa. ● A utilização do televisor LCD no formato 4:3 durante um longo período de tempo pode deixar vestígios de margens na parte esquerda, direita e central do ecrã, devido a diferenças de emissão de luz. Reproduzir um DVD ou ligar uma consola de jogos pode causar efeitos semelhantes no ecrã. Os danos causados pelo efeito acima mencionado não são cobertos pela garantia. ● A visualização de imagens fixas de jogos de vídeo ou de PC durante um longo período de tempo pode produzir pós-imagens parciais. Para evitar este efeito, reduza o ‘brilho’ e o ‘contraste’ quando visualizar imagens fixas. © 2009 Samsung Electronics Co., Ltd. Todos os direitos reservados.

BN68-02360A_01L09.indb 1

2009-08-31 �� 10:31:31

INFORMAÇÃO GERAL CONTROLO DO SOM

■ Apresentação do painel de controlo2 ■ Acessórios2 ■ Apresentação do painel de ligação3 ■ Telecomando5 ■ Colocar pilhas no telecomando5

FUNCIONAMENTO ■ Aceder aos menus6 ■ Definir o televisor para modo de espera7 ■ Função Plug & Play7 ■ Visualização no ecrã8

■ Configurar o menu Som17 ■ Seleccionar o modo de Som18

■ Funcionalidade de teletexto24 ■ Instalar a base25 ■ Instalar o kit de montagem na parede25 ■ Utilizar o Bloqueio anti-roubo Kensington26 ■ Manter um espaço de instalação seguro26 ■ Fixar o televisor à parede27 ■ Resolução de problemas28 ■ Características técnicas31

Botão TOOLS Carregue

Português - BN68-02360A_01L09.indb 1

2009-08-31 �� 10:31:32

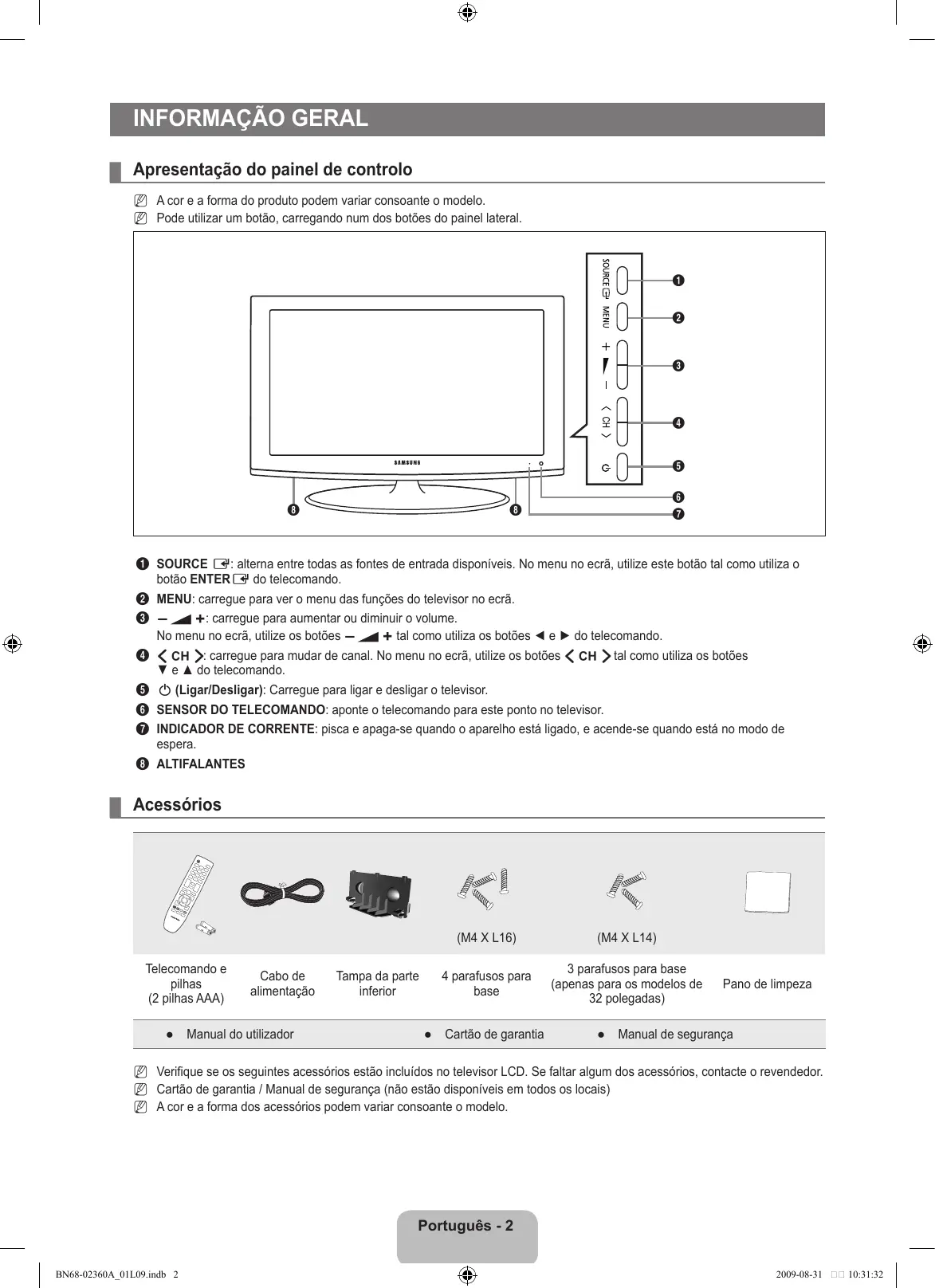

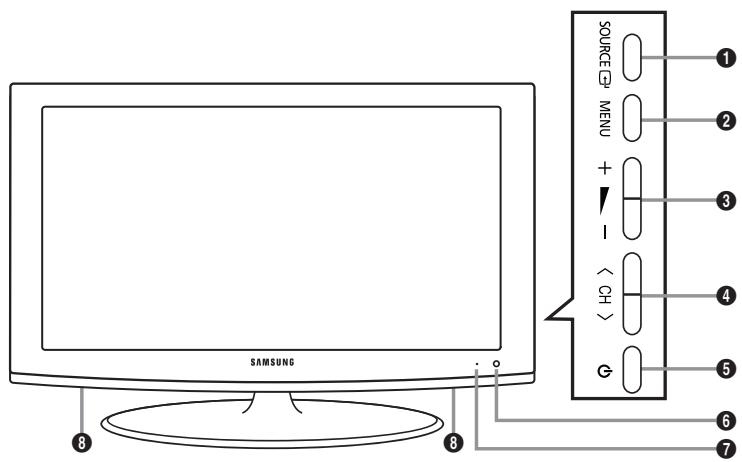

INFORMAÇÃO GERAL ¦ Apresentação do painel de controlo N A cor e a forma do produto podem variar consoante o modelo. N Pode utilizar um botão, carregando num dos botões do painel lateral.

1 SOURCE E: alterna entre todas as fontes de entrada disponíveis. No menu no ecrã, utilize este botão tal como utiliza o botão ENTERE do telecomando. 2 MENU: carregue para ver o menu das funções do televisor no ecrã. 3 Y: carregue para aumentar ou diminuir o volume. No menu no ecrã, utilize os botões Y tal como utiliza os botões ◄ e ► do telecomando. 4 Z: carregue para mudar de canal. No menu no ecrã, utilize os botões Z tal como utiliza os botões ▼ e ▲ do telecomando. 5 P (Ligar/Desligar): Carregue para ligar e desligar o televisor. 6 SENSOR DO TELECOMANDO: aponte o telecomando para este ponto no televisor. 7 INDICADOR DE CORRENTE: pisca e apaga-se quando o aparelho está ligado, e acende-se quando está no modo de espera. 8 ALTIFALANTES

Telecomando e pilhas (2 pilhas AAA)

● Cartão de garantia

● Manual de segurança

N Verifique se os seguintes acessórios estão incluídos no televisor LCD. Se faltar algum dos acessórios, contacte o revendedor. N Cartão de garantia / Manual de segurança (não estão disponíveis em todos os locais) N A cor e a forma dos acessórios podem variar consoante o modelo.

Português - BN68-02360A_01L09.indb 2

2009-08-31 �� 10:31:32

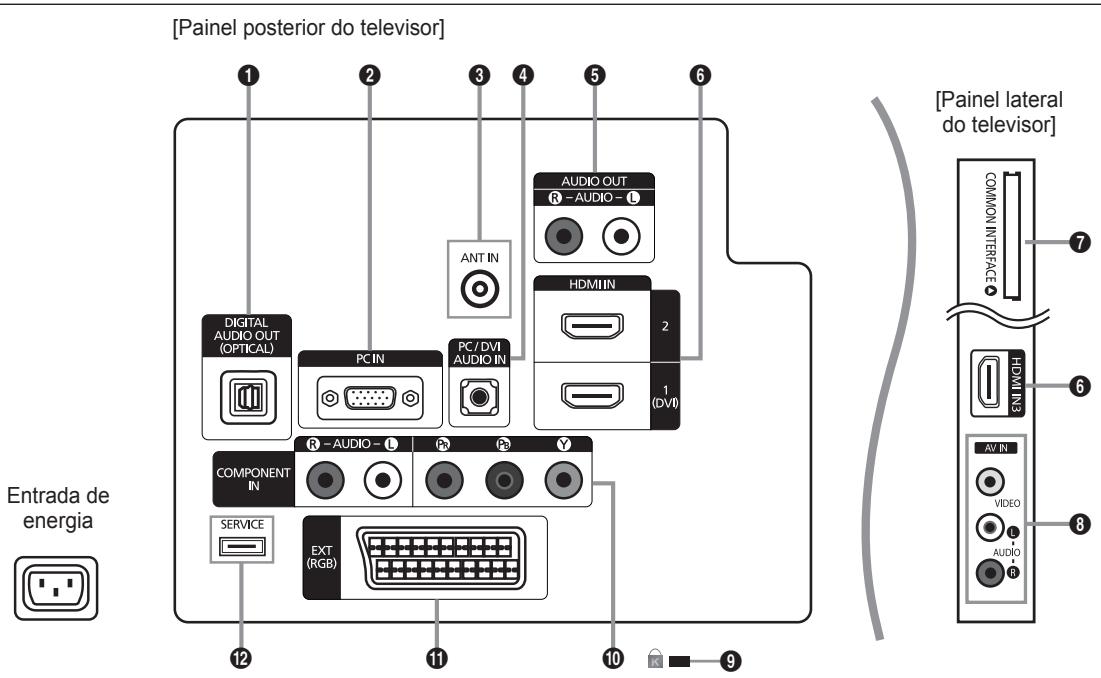

¦ Apresentação do painel de ligação [Painel posterior do televisor] 1

A cor e a forma do produto podem variar consoante o modelo. Antes de ligar um dispositivo externo ao televisor, este tem de estar desligado. Quando ligar um dispositivo externo, faça a correspondência de cores entre o terminal e o respectivo cabo. DIGITAL AUDIO OUT (OPTICAL) – Estabelece a ligação com um componente de Áudio Digital, tal como um receptor Home theatre. N Quando as tomadas HDMI IN estiverem ligadas, a tomada DIGITAL AUDIO OUT (OPTICAL) do televisor disponibiliza apenas som de 2 canais. Se quiser ouvir áudio de 5.1 canais, ligue a tomada Óptica ao leitor de DVD / Blu-ray ou da box de Televisão por cabo/ Satélite directamente a um Amplificador ou Home Theatre e não ao televisor. PC IN – Ligar à tomada de saída de áudio e de vídeo no PC. ANT IN – Estabelece a ligação com uma antena ou sistema de televisão por cabo. PC / DVI AUDIO IN – Ligar à tomada de saída de áudio no PC. – Saídas de áudio DVI para dispositivos externos. AUDIO OUT [R-AUDIO-L] – Ligar os cabos de áudio RCA a AUDIO OUT [R-AUDIO-L] na parte de trás do televisor, e as outras extremidades aos conectores correspondentes de entrada de áudio no Amplificador ou num sistema de Home Theatre.

Português - BN68-02360A_01L09.indb 3

2009-08-31 �� 10:31:33

6 HDMI IN 1(DVI), 2, 3 – Estabelece a ligação à tomada HDMI de um dispositivo com uma saída HDMI. N Não é necessária nenhuma ligação de som adicional para a ligação HDMI a HDMI. N Utilize a tomada HDMI IN 1(DVI) para a ligação DVI a um dispositivo externo. Utilize um cabo DVI para HDMI ou um adaptador de DVI-HDMI (DVI para HDMI) para uma ligação de vídeo e as tomadas PC / DVI AUDIO IN para áudio. N É também possível utilizar as portas para ligar a um PC. N O que é HDMI? ‘High Definition Multimedia interface’ permite a transmissão de dados de vídeo digital de alta definição e de som digital multi-canal. O terminal HDMI/DVI suporta uma ligação DVI a um dispositivo alargado, com o cabo adequado (não fornecido). HDMI e DVI diferem pois o dispositivo HDMI é mais pequeno, tem a função de codificação HDCP (High Bandwidth Digital Copy Protection) instalada e suporta som digital multi-canal. N O televisor pode não emitir som e as imagens podem ser apresentadas com cores estranhas quando estão ligados leitores de DVD ou Blu-ray/boxes de televisão por cabo/receptores de satélite que suportem versões HDMI anteriores à 1.3. Se ligar um cabo HDMI mais antigo e não ouvir som, ligue o cabo HDMI à tomada HDMI IN 1(DVI) e os cabos de áudio às tomadas PC / DVI AUDIO IN na parte de trás do televisor. Se isto acontecer, contacte a empresa fornecedora do leitor de DVD ou Blu-ray/box de televisão por cabo/receptor de satélite para confirmar a versão HDMI e depois peça uma actualização de firmware. Os cabos HDMI de versões anteriores à 1.3 podem provocar imagens tremidas ou fazer com que não sejam apresentadas imagens no ecrã. 7 Ranhura COMMON INTERFACE – Ao não introduzir o "CI CARD" em determinados canais, a mensagem "Sinal codificado" é apresentada no ecrã. – As informações de associação incluindo um número de telefone, ID do CI CARD, ID do anfitrião e outras informações são apresentadas cerca de 2 a 3 minutos depois. Se for apresentada uma mensagem de erro, contacte o seu fornecedor de serviços. – Assim que concluir a configuração das informações dos canais, a mensagem "Actualização concluída" é apresentada, indicando que a lista de canais já está actualizada. N Tem de solicitar um CI CARD ao fornecedor de serviços por cabo local. Retire o CI CARD puxando-o com cuidado para não o deixar cair e danificá-lo. N Introduza o CI Card na direcção indicada. N A localização da Ranhura COMMON INTERFACE pode ser diferente consoante o modelo. N Uma vez que CAM não é suportado nalguns países e regiões, verifique esta situação junto do seu revendedor autorizado. 8 AV IN [VIDEO] / [R-AUDIO-L] – Ligar um cabo RCA a um dispositivo de A/V externo adequado, como por exemplo, um videogravador, um leitor de DVD ou uma câmara de vídeo. – Ligar os cabos de áudio RCA a [R-AUDIO-L] no televisor e as outras extremidades aos conectores de saída de áudio correspondentes no dispositivo A/V. 9 DISPOSITIVO DE BLOQUEIO KENSINGTON (consoante o modelo) – O dispositivo de bloqueio Kensington (opcional) serve para fixar fisicamente o sistema quando utilizado em locais públicos. Se quiser utilizar um dispositivo de bloqueio, contacte o revendedor onde adquiriu o televisor. N A localização do dispositivo de Bloqueio Kensington pode ser diferente consoante o modelo. 0 COMPONENT IN – Ligar os cabos de vídeo de componente (opcionais) ao conector de componente (PR, PB, Y) na parte de trás do televisor, e as outras extremidades aos conectores correspondentes de saída de vídeo no DTV ou no leitor de DVD. – Para ligar o Set-Top Box e o DTV (ou o leitor de DVD), deve ligar o Set-Top Box ao DTV (ou ao leitor de DVD) e o DTV (ou o leitor de DVD) ao conector de componente (PR, PB, Y) no televisor. – Os conectores PR, PB e Y dos dispositivos para componentes (DTV ou leitor de DVD) são por vezes identificados como Y, B-Y e R-Y ou Y, Cb e Cr. – Ligar os cabos de áudio RCA (opcionais) a [R-AUDIO-L] na parte de trás do televisor, e as outras extremidades aos conectores correspondentes de saída de áudio no DTV ou no leitor de DVD. ! EXT (RGB) Entrada Saída Vídeo Áudio (E / D) RGB Vídeo + Áudio (E / D) EXT O O O Apenas está disponível a saída TV ou DTV. – Entradas ou saídas para dispositivos externos, tais como videogravadores, consolas de jogos ou leitores de DVD. @ SERVICE – Conector para actualizações de software. Conector

Português - BN68-02360A_01L09.indb 4

2009-08-31 �� 10:31:33

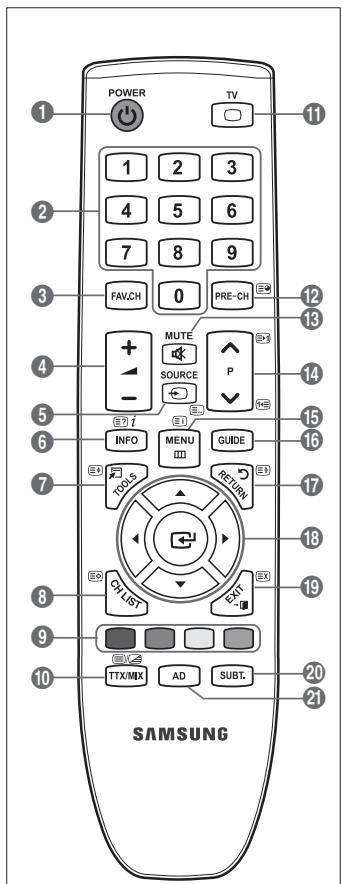

¦ Telecomando N Pode utilizar o telecomando até aproximadamente 7 metros de distância do televisor. N O funcionamento do telecomando pode ser afectado por luzes fortes. N A cor e a forma do produto podem variar consoante o modelo. 1 POWER : botão Standby do televisor. 2 BOTÕES NUMÉRICOS : carregue para mudar de canal. 3 FAV.CH : carregue para aceder aos canais favoritos. 4 Y : carregue para aumentar ou diminuir o volume. 5 SOURCE : carregue para seleccionar as fontes de vídeo disponíveis. 6 INFO : carregue para apresentar informações no ecrã do televisor. 7 TOOLS : utilize para seleccionar funções frequentemente utilizadas. 8 CH LIST : apresenta a Lista de canais no ecrã 9 BOTÕES COLORIDOS : utilize nos menus da Lista canais, etc. ! TV : selecciona o modo TV directamente. @ PRE-CH : permite-lhe regressar ao canal estava a ver anteriormente. # MUTEM: carregue para tirar o som ao televisor. $ P </P > : carregue para mudar de canal. % MENU : apresenta o menu principal no ecrã.

^ GUIDE : visualização do Guia de programação electrónico (EPG) & RETURN : volta ao menu anterior * PARA CIMA▲ / PARA BAIXO▼ / ESQUERDA◄ / DIREITA► / ENTERE : utilize para seleccionar as opções de menu no ecrã e alterar os respectivos valores. ( EXIT : carregue para sair do menu. ) SUBT. : visualização de legendas digitais a AD : Selecção da descrição áudio. Funções de teletexto 5 0 : selecção do modo de Teletexto (LIST / FLOF) 6 5 : mostrar teletexto 7 4 : selecção de tamanho de teletexto 8 8 : memorizar teletexto 9 Selecção de tópicos Fastext 0 / : seleccionar alternadamente Teletexto, Dobragem, ou Sobreposto. ! : : sair da visualização de teletexto @ 1 : página secundária de teletexto $ 2 : página seguinte do teletexto 3 : página anterior do teletexto % 6 : índice do teletexto & 9 : modo de espera de teletexto ( 7 : cancelar teletexto

¦ Colocar pilhas no telecomando 1. Levante a tampa na parte de trás do telecomando tal como apresentado na figura. 2. Coloque duas pilhas de tamanho AAA. N Faça corresponder os pólos ‘+’ e ‘–’ das pilhas com o diagrama existente no compartimento. 3. Volte a colocar a tampa. N Se não tencionar utilizar o telecomando durante muito tempo, retire as pilhas e guardeas num local fresco e seco. N Se o telecomando não funcionar, verifique os itens abaixo: ● O televisor está ligado? ● Os pólos + e - das pilhas estão invertidos? ● As pilhas estão gastas? ● Houve um corte de energia ou o cabo de alimentação está desligado? ● Há alguma lâmpada fluorescente especial ou luz de néon por perto?

Português - BN68-02360A_01L09.indb 5

2009-08-31 �� 10:31:33

FUNCIONAMENTO ¦ Aceder aos menus Imagem

Antes de utilizar o televisor, siga os passos seguintes para saber como navegar no menu e seleccionar ou ajustar diferentes funções. 1. Carregue no botão MENU. O menu principal aparece no ecrã. No lado esquerdo estão alguns ícones: Imagem, Som, Canal, Configurar, Entrada., Aplicação, Assistência. 2. Carregue nos botões ▲ ou ▼ para seleccionar um dos ícones. Carregue nos botões ◄ ou ► para aceder aos ícones do menu secundário. 3. Carregue nos botões ▲ ou ▼ para percorrer as opções do menu. Carregue no botão ENTERE para introduzir opções no menu. 4. Carregue nos botões ▲/▼/◄/► para alterar as opções seleccionadas. N Carregue no botão RETURN para voltar ao menu anterior. 5. Carregue no botão EXIT para sair do menu.

Utilizar os botões do telecomando Botão MENUm RUTURNR EXITe

Acção Mostrar o menu principal no ecrã. Voltar ao menu anterior. Sair do menu no ecrã.

ENTERE Acção Movimentar o cursor e seleccionar uma opção. Seleccionar a opção actualmente seleccionada. Confirmar a definição.

Exemplo: Definir o brilho do televisor no menu Imagem  Ajustar o brilho para 80 Imagem

1. Carregue no botão MENU para visualizar o menu.

2. Carregue no botão ENTERE para seleccionar Imagem. Imagem

3. Carregue nos botões ▲ ou ▼ para seleccionar Brilho.

Definições avançadas Opções de imagem Reposição de imagem

4. Carregue no botão ENTERE.

5. Carregue nos botões ◄ ou ► até o nível de brilho ser 80. 6. Carregue no botão ENTERE. N Carregue no botão EXIT para sair do menu.

2009-08-31 �� 10:31:34

¦ Definir o televisor para modo de espera Pode definir o seu televisor para o modo de espera, para reduzir o consumo de energia. O modo de espera é útil quando precisa e interromper a visualização temporariamente (por exemplo, durante a refeição). 1. Carregue no botão POWERP no telecomando. N O ecrã apaga-se e aparece o indicador luminoso do modo de espera no televisor. 2. Para voltar a ligar o televisor, basta carregar no botão POWERP novamente. N Não deixe o televisor em modo de espera durante longos períodos de tempo (por exemplo, quando vai de férias). Aconselha-se que desligue o televisor da corrente eléctrica e da antena.

¦ Função Plug & Play Quando ligar o televisor pela primeira vez, as definições básicas são utilizadas de forma Plug & Play automática e subsequente. You can set the menu language. 1. Carregue no botão POWER no telecomando. Aparece a mensagem You can set the Menu Language : English ► menu language.. E Enter 2. Seleccione o idioma apropriado carregando nos botões ▲ ou ▼. Carregue no botão ENTERE para confirmar a escolha. 3. Carregue nos botões ◄ ou ► para seleccionar Demo Loja ou Uso Doméstico e em seguida no botão ENTERE. N Recomendamos a configuração do televisor para o modo Uso Doméstico de modo a usufruir da melhor imagem em sua casa. N Demo Loja destina-se apenas para locais de venda a retalho. N Se o televisor for acidentalmente configurado para o modo Demo Loja e quiser voltar ao modo Uso Doméstico (Standard): carregue no botão de volume no televisor. Quando aparecer o OSD de volume, carregue sem largar o botão MENU no televisor durante 5 segundos. 4. Carregue no botão ENTERE. Seleccione o país apropriado carregando nos botões ▲ ou ▼. Carregue no botão ENTERE para confirmar a escolha. 5. Carregue nos botões ▲ ou ▼ para seleccionar Antena ou Cabo e em seguida no botão ENTERE. N Antena: Sinal de Antena. Cabo: Sinal de Cabo. 6. Carregue nos botões ▲ ou ▼ para seleccionar a fonte do canal a memorizar. Carregue no botão ENTERE para seleccionar Iniciar. N Digital e Analógico: canais digitais e analógicos. Digital: canais digitais. Analógico: canais analógicos. N Ao definir a fonte de antena para Cabo, pode definir um valor para a procura de canais digitais. Para mais informações, consulte Canal→ Memor. auto.. N A procura de canais começa e termina automaticamente. N Carregue no botão ENTERE a qualquer altura para interromper o processo de memorização. N Depois de todos os canais disponíveis terem sido memorizados, a mensagem Ajustar o Modo Relógio é apresentada. 7. Carregue no botão ENTERE. Carregue nos botões ▲ ou ▼ para seleccionar Auto. e em seguida no botão ENTERE. N Se seleccionar Manual, Ajustar data e hora actuais é apresentado. N Se receber um sinal digital, a hora será definida automaticamente. Se esta não for apresentada, seleccione Manual para acertar o relógio. (consulte a página 19) 8. O método de ligação para oferecer a melhor qualidade HD é fornecido. Depois de confirmar o método, carregue no botão ENTERE. 9. A Mensag. Desfrute do seu televisor. é apresentada. Quando tiver terminado, carregue no botão ENTERE. Se quiser repor esta função... 1. Carregue no botão MENU para visualizar o menu. Carregue nos botões ▲ ou ▼ para seleccionar Configurar e em seguida no botão ENTERE. 2. Carregue novamente no botão ENTERE para seleccionar Plug & Play. 3. Introduza o número PIN de 4 dígitos. O número PIN predefinido de um televisor novo é 0-0-0-0. N Se quiser alterar o número PIN, utilize a função Alterar PIN. (consulte a página 21) N A função Plug & Play só está disponível no modo TV.

Português - BN68-02360A_01L09.indb 7

2009-08-31 �� 10:31:34

¦ Visualização no ecrã A visualização no ecrã identifica o canal actual e o estado de determinadas definições de áudio-vídeo. O Carregue no botão INFO para visualizar as informações. Carregue no botão INFO no telecomando. O canal, o tipo de som e o estado de determinadas definições de imagem e som são apresentados no televisor. ● ▲, ▼: pode visualizar outras informações do canal. Se quer passar para o canal actualmente seleccionado, carregue no botão ENTERE. ● ◄, ►: pode visualizar as informações do programa pretendido no canal actual.

' INFO N Carregue novamente no botão INFO ou espere aproximadamente 10 segundos e o ecrã desaparece automaticamente.

CONTROLO DOS CANAIS ¦ Configurar o menu Canais ❑ País  Canal analógico

N É apresentado o ecrã para a introdução do número PIN. Introduza o número PIN de 4 dígitos.

Opção de Procura por Cabo Guia act. e posterior

❑ Memor. auto. Pode procurar os intervalos de frequência disponíveis (a disponibilidade depende do país em que se encontra). Os números de programas atribuídos automaticamente podem não corresponder aos números de programas existentes ou pretendidos. N Se o canal estiver bloqueado utilizando a função Canal bloqueado a janela para a introdução do PIN é apresentada.  Antena / Cabo

Fonte de antena a memorizar ● Digital e Analógico: canais digitais e analógicos. ● Digital: canais digitais. ● Analógico: canais analógicos.

Ao seleccionar ‘Cabo→ Digital e Analógico’ ou ‘Cabo→ Digital’ Indique um valor para procurar canais de cabo. ● Modo de procura → Completa / Rede / Rápida N Rápida – ID de rede: apresenta o código de identificação de rede. – Frequência: apresenta a frequência para o canal. (Difere de país para país) – Modulação: apresenta os valores de modulação disponíveis. – Taxa de símbolos: apresenta as taxas de símbolos disponíveis. N Procura todos os canais com estações de transmissão activas e guarda-os na memória do televisor. N Se pretende parar a Memorização automática, carregue no botão ENTERE. A mensagem Parar a programação automática? será apresentada. Seleccione Sim carregando nos botões ◄ ou ► e em seguida no botão ENTERE.

Português - BN68-02360A_01L09.indb 8

2009-08-31 �� 10:31:34

❑ Memor. manual N Procura o canal manualmente e guarda-o na memória do televisor. N Se o canal estiver bloqueado utilizando a função Canal bloqueado a janela para a introdução do PIN é apresentada.  Canal digital

Memorização manual dos canais digitais. N Canal digital só está disponível no modo DTV. ● Canal: defina o número do canal utilizando o botão ▲, ▼ ou os botões numéricos (0~9). ● Frequência: defina a frequência utilizando os botões numéricos. ● Largura banda: defina a banda utilizando o botão ▲, ▼ ou os botões numéricos (0~9). N Quando concluído, os canais são actualizados na lista de canais.  Canal analógico

Memorização manual dos canais analógicos. ● Programa (Número do programa a ser atribuído a um canal): define o número do programa utilizando os botões ▲,▼ ou numéricos (0~9). ● Sistema cores → Auto. / PAL / SECAM / NTSC4.43: define os valores do sistema de cores utilizando os botões ▲ ou ▼. ● Sistema som → BG / DK / I / L: define os valores do sistema de som utilizando os botões ▲ ou ▼. ● Canal(Se souber o número do canal a memorizar): carregue nos botões ▲ ou ▼ para seleccionar C (Canal de antena) ou S (Canal de cabo). Carregue no botão ► e em seguida, nos botões ▲, ▼ ou numéricos (0~9) para seleccionar o número pretendido. N Também pode seleccionar o número do canal directamente ao carregar nos botões numéricos (0~9). N Se não ouvir som ou se este não estiver em condições, volte a seleccionar o padrão de som pretendido. ● Busca (Se não souber os números dos canais): carregue nos botões ▲ ou ▼ para iniciar a procura. O sintonizador procura a amplitude de frequências até aparecer no ecrã o primeiro canal, ou o canal seleccionado. ● Memorizar (Quando memoriza o canal e o número do programa associado): defina para OK carregando no botão ENTERE. N Canal Modo – P (Modo de programa): ao concluir a sintonização, já terão sido atribuídos números de posição (de P00 a P99) às estações emissoras da sua área. Pode seleccionar um canal, introduzindo o número da posição neste modo. – C (Modo de canal de antena): pode seleccionar um canal, introduzindo o número atribuído a cada estação emissora neste modo. – S (Modo de canal de cabo): pode seleccionar um canal, introduzindo o número atribuído a cada canal de cabo neste modo.

❑ Opção de Procura por Cabo (dependendo do país) Define opções de procura adicionais, como a frequência e a taxa de símbolos, para procuras de rede por cabo. ● Frequência (Iniciar ~ Parar): apresenta a frequência para o canal. ● Modulação: apresenta os valores de modulação disponíveis. ● Taxa de símbolos: apresenta as taxas de símbolos disponíveis.

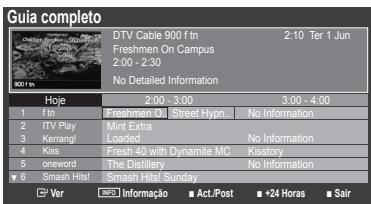

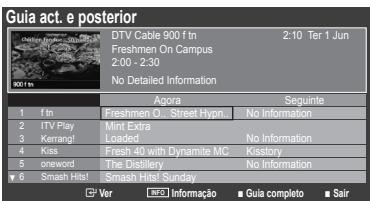

❑ Guia act. e posterior / Guia completo As informações do EPG (Guia de programação electrónico) são fornecidas pelas estações emissoras. Pode haver entradas de programas em branco ou desactualizadas em consequência da transmissão de informações de um determinado canal. O ecrã é actualizado de forma dinâmica à medida que novas informações ficam disponíveis. N Para procedimentos detalhados sobre a utilização de Guia act. e posterior e Guia completo, consulte as descrições na página 10. O Também pode aceder ao menu do guia carregando no botão GUIDE. (Para configurar o Guia predef., consulte as descrições.)  Guia act. e posterior

Mostra informações sobre o programa actual e o posterior em relação aos seis canais indicados na coluna do lado esquerdo.  Guia completo

Apresenta as informações sobre os programas de hora em hora. São apresentadas informações de duas horas de programação, que pode percorrer para a frente ou para trás no tempo.

Português - BN68-02360A_01L09.indb 9

2009-08-31 �� 10:31:35

❑ Guia predef. → Guia act. e posterior / Guia completo Pode decidir entre apresentar o Guia act. e posterior ou o Guia completo ao carregar no botão GUIDE do telecomando.

❑ Lista canais Para procedimentos detalhados sobre a utilização de Lista canais,consulte as instruções de ‘Gerir canais’. O Pode seleccionar estas opções ao carregar no botão CH LIST no telecomando.

❑ Modo Canal Quando carrega no botão P >/<, os canais são alterados de acordo com a lista de canais seleccionados.  Canais adicionados

os canais alternam de acordo com a lista de canais memorizados.  Canais favoritos

os canais alternam de acordo com a lista de canais favoritos.

❑ Sintonia fina Se a recepção for nítida, não precisa de fazer a sintonização fina do canal, uma vez que é feita automaticamente durante a procura e memorização. No entanto, se o sinal for fraco ou estiver distorcido, pode ser necessário fazer uma sintonização fina manual dos canais. N Os canais memorizados onde foi efectuada a sintonização fina estão marcados com um asterisco ‘*’ no lado direito do número do canal na banda de canais. N Para repor a sintonização fina, seleccione Reiniciar carregando nos botões ▲ ou ▼ e em seguida no botão ENTERE. N A sintonização fina apenas pode ser utilizada nos canais analógicos.

Para... Escolha... Ver um programa da lista EPG Seleccionar um programa carregando nos botões ▲, ▼, ◄, ►. Sair do guia Carregar no botão azul Se seleccionar o programa seguinte, este fica agendado com o ícone de relógio visível. Se carregar de novo no botão ENTERE, carregue nos botões ◄, ► para seleccionar Cancelar planos. Os agendamentos são cancelados e o ícone do relógio desaparece. Ver as informações dos programas Seleccionar um programa à sua escolha, carregando nos botões ▲, ▼, ◄, ►. Carregue depois no botão INFO quando o programa que escolheu estiver realçado. O nome do programa é apresentado na parte de superior do centro do ecrã. Carregue no botão INFO para obter informações detalhadas. Nas informações detalhadas estão incluídos aspectos como o Número do canal, Duração do programa, Barra de estado, Autoridade parental, Informação sobre a qualidade de vídeo (HD / SD), Modos de som, Legendas ou Teletexto, Idiomas das legendas ou do teletexto, e um breve resumo sobre o programa realçado. ‘...’ é apresentado se o resumo for demasiado longo. Alternar entre Guia act. e posterior e Carregar várias vezes no botão vermelho. Guia completo No Guia completo Andar rapidamente para trás (24 horas). Carregar várias vezes no botão verde. Andar rapidamente para a frente (24 horas). Carregar várias vezes no botão amarelo.

Mostra todos os canais disponíveis.

Ao utilizar este menu, pode Adicionar / Eliminar ou definir os canais Favoritos e utilizar o guia de programas para transmissões digitais.

Mostra todos os canais favoritos. O Para seleccionar os canais definidos como Favoritos, carregue no botão FAV.CH do telecomando.  Programado

Mostra todos os programas actualmente reservados. N Seleccione um canal no ecrã Todos os canais, Canais adicionados ou Favoritos carregando nos botões ▲ / ▼ e em seguida no botão ENTERE. Pode então ver o canal seleccionado. N Utilizar os botões coloridos com a Lista de canais – Vermelho (Canal Tipo): Alternar entre TV, Rádio, Dados / Outros e Todas. – Verde (Zoom): Aumenta ou diminui o número de um canal. – Amarelo (Selecionar): selecciona várias listas de canais. Pode executar as funções adicionar / eliminar, adicionar aos Favoritos / eliminar dos Favoritos ou bloquear / desbloquear para vários canais ao mesmo tempo. Seleccione os canais pretendidos e carregue ao mesmo tempo no botão amarelo para definir todos os canais seleccionados. A marca c é apresentada à esquerda dos canais seleccionados. – TOOLS (Ferramentas): Apresenta o menu Apagar (ou Adicionar), Adicionar aos favoritos (ou Apagar dos favoritos), Bloquear (ou Desbloq.), Visual. Temporizador, Editar nome, Ordenar, Edição do Canal nº, Selec. Todos (ou Anular selecção), Memor. auto.. (O menu Opções pode variar consoante a situação.) N Ícones do ecrã sobre o estado do canal ● A : um canal analógico. ● c : um canal seleccionado ao carregar no botão amarelo. ● * : um canal definido como Favorito. ● ( : um programa que está a ser transmitido. ● \ : um canal bloqueado. ● ) : um programa reservado

Menu Opções de lista de canais (em Todos os canais / Canais adicionados / Favoritos) N Carregue no botão TOOLS para utilizar o menu de opções. N O menu de opções pode variar dependendo do estado do canal. Pode eliminar ou adicionar um canal a ser apresentado nos canais pretendidos. N Todos os canais eliminados são apresentados no menu Todos os canais. N Um canal a cinzento indica que este foi eliminado. N O menu Adicionar só é apresentado para canais eliminados. N Também pode, do mesmo modo, eliminar um canal do menu Canais adicionados ou Favoritos.  Adicionar aos favoritos / Apagar dos favoritos

Pode definir os canais que vê frequentemente como favoritos. T Carregue no botão TOOLS para visualizar o menu Ferramentas. Também pode definir a função adicionar aos (ou eliminar dos) Favoritos, seleccionando Ferramentas→ Adicionar aos favoritos(ou Apagar dos favoritos). N O símbolo ‘*’ é apresentado e o canal é definido como favorito. N Todos os canais favoritos são apresentados no menu Favoritos.

2009-08-31 �� 10:31:35

 Bloquear / Desbloq.

Pode bloquear um canal para que o mesmo não seja nem seleccionado nem visualizado. Esta função está disponível apenas quando Bloq. crianças está definido para Lig.. (consulte a página 21) N É apresentado o ecrã para a introdução do número PIN. Introduza o número PIN de 4 dígitos. N O número PIN predefinido de um televisor novo é 0-0-0-0. Pode alterar o PIN, seleccionando a opção Alterar PIN no menu. N O símbolo “\” é apresentado e o canal é bloqueado.  Visual. Temporizador

Se reservar um programa que queira assistir, o televisor muda automaticamente para o canal da lista onde tinha reservado o programa, mesmo que esteja a visualizar outro canal. Para reservar um programa, defina em primeiro lugar a hora actual. (Consulte a página 19) N Apenas canais memorizados podem ser reservados. N Pode definir directamente o canal, o dia, o mês, o ano, a hora e o minuto, ao carregar nos botões numéricos do telecomando. N A reserva de um programa é apresentada no menu Programa. N Guia de programas digitais e Reservas de visualização Se carregar no botão ►, quando seleccionar um canal digital, o Guia de programas desse canal é apresentado. Pode reservar um programa se seguir os procedimentos descritos acima.  Editar nome de canal (apenas canais analógicos)

Os canais podem ser etiquetados de modo a que as letras que os definem sejam apresentadas quando os mesmos são seleccionados. N Os nomes dos canais digitais são atribuídos automaticamente e não podem ser etiquetados.  Edição do Canal nº (apenas canais digitais)

Pode também editar o número do canal se carregar nos botões numéricos do telecomando.  Ordenar (apenas canais analógicos)

Esta operação permite alterar os números de programa dos canais memorizados. Esta operação pode ser necessária depois de utilizar a memorização automática.  Selec. Todos / Anular selecção

● Selec. Todos: pode seleccionar todos os canais da lista de canais. ● Anular selecção: pode retirar a selecção a todos os canais anteriormente seleccionados. N Apenas pode seleccionar Anular selecção quando existe um canal seleccionado.  Memor. auto.

N Para mais informações sobre a configuração das opções, consulte a página 8. N Se o canal estiver bloqueado utilizando a função Canal bloqueado a janela para a introdução do PIN é apresentada.

Menu de opções de lista de canais (em Programado) Pode visualizar, modificar ou eliminar uma reserva. N Carregue no botão TOOLS para utilizar o menu de opções.  Alterar informações  Cancelar planos

Seleccione esta opção para alterar uma reserva em visualização. Seleccione esta opção para cancelar uma reserva em visualização.

Alterar informações Quincy, M.E

The Equalizer Informação

Seleccione esta opção para visualizar uma reserva em visualização. (Também pode alterar as informações de reserva.)  Selec. Todos

■ Zoom ■ Selecionar T Ferramentas E Informação

Português - 12 BN68-02360A_01L09.indb 12

2009-08-31 �� 10:31:35

CONTROLO DA IMAGEM ¦ Configurar o menu Imagem ❑ Modo Imagem

Pode seleccionar o tipo de imagem que melhor se adeqúe aos seus requisitos de visualização. T Carregue no botão TOOLS para visualizar o menu Ferramentas. Também pode definir o modo de imagem ao seleccionar Ferramentas → Imagem Modo.  Dinâmico

Selecciona a imagem para que seja exibida com alta definição numa sala clara.  Standard

Selecciona a imagem para que seja exibida em condições ideais num ambiente normal.  Filme

Selecciona a imagem para a visualização de filmes numa sala escura. Imagem

❑ Retroiluminação / Retroiluminação / Brilho / Nitidez / Cor / Matiz (Vd/Vm)

Definições avançadas

Reposição de imagem O televisor tem várias opções de definição que permitem controlar a qualidade da imagem. ● Retroiluminação: ajusta o brilho da retro-iluminação do LCD. ● Contraste: ajusta o nível de contraste da imagem. ● Brilho: ajusta o nível de brilho da imagem ● Nitidez: ajusta a definição das extremidades da imagem. ● Cor: ajusta a saturação da cor da imagem. ● Matiz (Vd/Vm): ajusta a matiz da cor da imagem. N Seleccione o modo de imagem a ser ajustado em primeiro lugar. Os valores de ajuste são gravados para cada modo de imagem. N Quando faz alterações a Retroiluminação, Contraste, Brilho, Nitidez, Cor ou Matiz (Vd/Vm), o OSD ajusta-se em conformidade. N Nos modos TV, Ext., AV analógicos do sistema PAL, não pode utilizar a função Matiz (Vd/Vm). N No modo PC, apenas pode fazer alterações a Retroiluminação, Contraste e Brilho. N As definições podem ser ajustadas e guardadas para cada dispositivo externo que ligar a uma entrada do televisor. N O consumo de energia durante a utilização pode ser reduzido de forma significativa se o nível de brilho da imagem for reduzido, o que significa uma redução no custo geral de funcionamento.

❑ Definições avançadas O novo televisor da Samsung permite-lhe definir de modo mais preciso as imagens do que os modelos anteriores. Veja abaixo como ajustar as definições detalhadas das imagens. N Definições avançadas está disponível no modo Standard ou Filme. N No modo PC, apenas pode fazer alterações a Gama e Equilíb. branco de entre as opções Definições avançadas.  Tonalidade de preto → Deslig. / Escuro / Mais escuro / Muito escuro

Pode seleccionar o nível de preto no ecrã para ajustar a intensidade.  Contraste dinâm. → Deslig. / Baixo / Médio / Alto

Pode ajustar o contraste do ecrã até obter o contraste ideal.  Gama

Pode ajustar a intensidade das Cores primárias (vermelho, verde, azul).  Matriz de cores

A Matriz de cores é um esquema de cores composto por vermelho, verde e azul. Seleccione a sua Matriz de cores favorita para obter uma cor mais natural. ● Nativo: a Matriz de cores nativa fornece uma tonalidade mais rica e profunda. ● Auto.: a Matriz de cores automática ajusta automaticamente a tonalidade de cor mais natural com base em fontes de programa.

Português - 13 BN68-02360A_01L09.indb 13

2009-08-31 �� 10:31:36

Pode ajustar a temperatura da cor de modo a obter imagens com cores mais naturais. ● Vrm-Offset / Verde-Offset / Azul-Offset / Vrm-Gain / Verde-Gain / Azul-Gain: Pode ajustar a "temperatura" da cor nas áreas claras alternando os valores R (vermelho), G (verde) e B (azul). Recomendado apenas para utilizadores avançados. ● Reiniciar: o equilíbrio do branco ajustado anteriormente volta às predefinições.  Tom de pele

Pode realçar o tom de pele na imagem. N Se alterar os valores de ajuste, será efectuada a actualização do ecrã.  Melhor. extremid. → Deslig. / Lig.

Pode realçar os limites dos objectos na imagem.

❑ Opções de imagem N No modo PC, apenas pode efectuar alterações a Tonalidade e Tamanho de entre as opções em Opções de imagem”.  Tonalidade → CoresFr / Normal / C. quentes1 / C. quentes2

Pode seleccionar a tonalidade mais confortável para si. N As definições podem ser ajustadas e guardadas para cada dispositivo externo que ligar a uma entrada do televisor. N C. quentes1 ou C. quentes2 apenas estão activados quando o modo de imagem é Filme.  Tamanho

Pode seleccionar o tamanho de imagem que melhor se adeqúe aos seus requisitos de visualização. T Carregue no botão TOOLS para visualizar o menu Ferramentas. Também pode definir o tamanho ao seleccionar Ferramentas → Imagem Tamanho. ● Wide Automático: ajusta automaticamente o tamanho da imagem para o formato 16:9. ● 16:9: ajusta o tamanho da imagem para 16:9, apropriado para DVD ou transmissão em banda larga. ● Zoom amplo: aumenta o tamanho da imagem para mais de 4:3. ● Zoom: amplia a imagem de formato 16:9 (na direcção vertical) para se ajustar ao tamanho do ecrã. ● 4:3: esta é a predefinição para um filme de vídeo ou para uma transmissão normal. ● Ajustar ao ecrã: Utilize esta função para ver a imagem inteira sem cortes durante a recepção dos sinais HDMI (720p / 1080i) ou Componente (1080i). N As opções de tamanho da imagem podem variar consoante a fonte de entrada. N As opções disponíveis podem variar consoante o modo seleccionado. N No modo PC, apenas os modos 16:9 e 4:3 podem ser ajustados. N As definições podem ser ajustadas e guardadas para cada dispositivo externo que ligar a uma entrada do televisor. N Pode ocorrer uma retenção temporária da imagem ao visualizar uma imagem fixa por um período superior a duas horas. N Zoom amplo: carregue no botão ► para seleccionar Posição em seguida carregue no botão ENTERE. carregue nos botões ▲ ou ▼ para mover a imagem para cima e para baixo. Em seguida, carregue no botão ENTERE. N Zoom: carregue no botão ► para seleccionar Posição em seguida carregue no botão ENTERE. carregue nos botões ▲ ou ▼ para deslocar a imagem para cima e para baixo. Em seguida, carregue no botão ENTERE. Carregue no botão ► para seleccionar Tamanho e em seguida no botão ENTERE. Carregue nos botões ▲ ou ▼ para ampliar ou reduzir o tamanho da imagem na vertical. Em seguida, carregue no botão ENTERE. N Depois de seleccionar Ajustar ao ecrã nos modos HDMI (1080i) ou Componente (1080i): seleccione Posição carregando nos botões ◄ ou ►. Utilize os botões ▲, ▼, ◄ ou ► para mover a imagem. Reiniciar: carregue nos botões ◄ ou ► para seleccionar Reiniciar e em seguida no botão ENTERE . Pode inicializar a definição. N Se utilizar a função Ajustar ao ecrã com uma entrada HDMI 720p, é cortada uma linha na parte de cima, na parte de baixo, à esquerda e à direita como na função de Procura.  Modo de ecrã → 16:9 / Zoom amplo / Zoom / 4:3

Ao definir o tamanho da imagem para Wide Automático num televisor panorâmico 16:9, pode determinar o tamanho que pretende ver imagem 4:3 WSS (Wide Screen Service) ou nenhuma. Cada país europeu requer um tamanho de imagem diferente pelo que esta função permite aos utilizadores seleccionar o tamanho. ● 16:9: define a imagem para o modo panorâmico 16:9. ● Zoom amplo: aumenta o tamanho da imagem para mais de 4:3. ● Zoom: aumenta o tamanho da imagem na vertical. ● 4:3: define a imagem para o modo normal 4:3. N Esta função está disponível no modo Wide Automático. N Esta função não está disponível nos modos PC, Componente ou HDMI.

Português - 14 BN68-02360A_01L09.indb 14

2009-08-31 �� 10:31:36

 NR Digital → Deslig. / Baixo / Médio / Alto / Auto.

Se o sinal de transmissão recebido pelo seu televisor for fraco, pode activar a função de Redução do ruído digital para ajudar a diminuir os efeitos da electricidade estática ou de fantasma que possam aparecer no ecrã. N Se o sinal for fraco, seleccione uma das outras opções até que apareça no ecrã a melhor imagem.  Nv.pr.HDMI → Normal / Baixo

Pode seleccionar directamente o nível de preto no ecrã para ajustar a intensidade. N Esta função apenas está activa quando ligar a entrada externa a HDMI (sinais RGB).  Modo Filme → Deslig. / Auto.

O televisor pode ser definido para detectar e processar automaticamente sinais de filme de todas as fontes, e ajustar a imagem a uma qualidade ideal. N Modo Filme é suportado em TV, AV, COMPONENTE(480i / 1080i) e HDMI(480i / 1080i).

❑ Reposição de imagem → Repor modo de imagem / Cancelar Repõe os valores predefinidos das definições de imagem. N Seleccione o modo de imagem a ser reposto. A reposição é feita para cada modo de imagem. ● Repor modo de imagem: Os valores actuais da imagem voltam para a predefinição de fábrica.

¦ Utilizar o televisor como monitor de computador (PC) Configurar o software do PC (com base em Windows XP) As definições de visualização do Windows num computador normal são apresentadas abaixo. Os ecrãs que aparecem no monitor do seu PC são provavelmente diferentes, dependendo da sua versão do Windows e da placa de vídeo. Contudo, mesmo que os ecrãs sejam diferentes, em quase todos os casos, aplicam-se as mesmas informações de configuração básicas. (Se tal não acontecer, contacte o fabricante do computador ou um revendedor Samsung.) 1. Em primeiro lugar, clique em "Painel de controlo" no menu Iniciar do Windows. 2. Quando a janela do painel de controlo for apresentada, clique em "Aspecto e Temas" e surgirá uma janela de diálogo. 3. Quando a janela do painel de controlo for apresentada, clique em ‘"Visualização" e surgirá uma janela de diálogo. 4. Navegue pelo separador "Definições" na janela de diálogo de visualização. Definição de tamanho correcta (resolução): óptima - 1360 x 768 pixels Se existir uma opção de frequência vertical na janela de diálogo das definições da visualização, o valor correcto é "60" ou "60 Hz". Se não for o caso, basta clicar em ‘"OK" e sair da caixa de diálogo.

Português - 15 BN68-02360A_01L09.indb 15

2009-08-31 �� 10:31:36

Modos de visualização A posição e o tamanho do ecrã variam de acordo com o tipo de monitor do PC e a respectiva resolução. Recomendam-se as resoluções apresentadas na tabela.

 Entrada D-Sub e HDMI/DVI Modo

Frequência horizontal (KHz)

Frequência vertical (Hz)

Frequência do relógio em pixels (MHz)

MAC VESA CVT VESA DMT VESA GTF N N N N Polaridade de sincronização (H/V) +/-/+ -/-/-/+ -/+ -/+ -/-/-/+/+ +/+ +/+ -/-/+/+ +/+ -/+

Quando utilizar uma ligação de cabo HDMI/DVI, tem de utilizar a tomada HDMI IN 1(DVI). O modo entrelaçado não é suportado. O aparelho pode não funcionar correctamente se for seleccionado um formato de vídeo não padrão. São suportados os modos Separado e Composto. SOG não é suportado.

¦ Configurar o televisor com o PC N Predefinição: carregue no botão SOURCE para seleccionar o modo PC.

❑ Ajuste auto. Brilho Nitidez Imagem

O Ajuste automático permite que o monitor do PC se ajuste automaticamente ao sinal de vídeo recebido de um PC. Os valores fino, grosso e posição são ajustados automaticamente. N Esta função não está disponível no modo DVI-HDMI. T Carregue no botão TOOLS para visualizar o menu Ferramentas. Também pode definir o Ajuste automático ao seleccionar Ferramentas → Ajuste auto..

Ecrã Definições avançadas Opções de imagem

O objectivo do ajuste da qualidade da imagem é o de remover ou reduzir o ruído da imagem. Se não conseguir retirar o ruído fazendo apenas a sintonização fina, ajuste a frequência o melhor possível (Grosso) e volte a fazer a sintonização fina. Depois de reduzido o ruído, volte a ajustar a imagem de forma a ficar alinhada no centro do ecrã.

 Posição do PC Pode ajustar a posição do ecrã do PC se esta não se ajustar por completo ao televisor. Carregue nos botões ▲ ou ▼ para ajustar a Posição vertical. Carregue nos botões ◄ ou ► para ajustar a Posição horizontal.  Repor imagem

Pode substituir todas as definições da imagem pelos valores predefinidos.

Português - 16 BN68-02360A_01L09.indb 16

Pode seleccionar o modo de som de acordo com as suas preferências pessoais. T Carregue no botão TOOLS para visualizar o menu Ferramentas. Também pode configurar o modo de som se seleccionar Ferramentas → Modo Som.

Dá ênfase à música em detrimento das vozes.  Filme

Proporciona a melhor qualidade de som para filmes.  Voz nítida

Dá ênfase à voz, em detrimento de outros sons.  Personal.

Memoriza as suas definições de som.

❑ Equalizador Pode ajustar as definições de som de acordo com as suas preferências pessoais.  Modo

Pode seleccionar o modo de som de acordo com as suas preferências pessoais.  Balanço

Controla o equilíbrio entre os altifalantes esquerdo e direito.  100Hz / 300Hz / 1KHz / 3KHz / 10KHz (Ajuste de banda larga)

Para ajustar o nível de diferentes frequências de largura de banda  Reiniciar

Repõe os valores predefinidos do equalizador.

❑ SRS TruSurround HD → Deslig. / Lig. TruSurround HD é uma tecnologia patenteada da SRS que permite reproduzir conteúdos 5.1 multi-canais apenas com dois altifalantes. A tecnologia TruSurround proporciona um excelente som surround virtual, através de qualquer sistema de reprodução com dois altifalantes, incluindo os altifalantes internos de televisores. É totalmente compatível com todos os formatos multi-canal.

❑ Idioma de áudio (apenas canais digitais) Pode alterar o valor predefinido dos idiomas de áudio. Apresenta as informações do idioma da transmissão a ser recebida. N Apenas pode seleccionar de entre os idiomas disponíveis pela transmissão. N Quando estiver a ver um canal digital, pode seleccionar esta função.

❑ Formato áudio → MPEG / Dolby Digital (apenas canal digital) Se o som for emitido tanto pelo altifalante principal como pelo receptor de áudio, pode ouvir-se um eco devido à diferença na velocidade de descodificação entre o altifalante principal e o receptor de áudio. Neste caso, utilize a função Altifalante do televisor. N O Formato de áudio é apresentado consoante o sinal de transmissão. N Quando estiver a ver um canal digital, pode seleccionar esta função.

Português - 17 BN68-02360A_01L09.indb 17

2009-08-31 �� 10:31:36

❑ Descrição áudio (apenas canais digitais) Esta é uma função auxiliar de áudio que fornece uma faixa de áudio adicional para pessoas com deficiências visuais. Esta função gere o Fluxo de áudio para o AD (Descrição de áudio), quando é enviado pelo transmissor juntamente com o Áudio principal. Os utilizadores podem ligar ou desligar a Descrição de áudio e regular o volume. O Carregue no botão AD no telecomando para seleccionar Deslig. ou Lig..  Descrição áudio → Deslig. / Lig.

Ligue e desligue a função de descrição de áudio.  Volume

Pode regular o volume da descrição de áudio. N Volume está activo quando Descrição áudio está definido Lig..

❑ Volume auto. → Deslig. / Lig. Cada estação emissora tem condições de sinal específicas e, por isso, não é fácil regular o volume sempre que muda de canal. Esta função permite regular automaticamente o volume do canal pretendido, baixando o som quando o sinal de modulação está alto, ou aumentando o som quando o sinal de modulação está baixo.

❑ Seleccionar Altifalante → Altifalante Exter. / Altifalante do tv. Se quiser ouvir som através de altifalantes separados, cancele o amplificador interno. N Os botões de volume e MUTE não funcionam Seleccionar Altifalante está definido para Altifalante Exter.. N Se seleccionar Altifalante Exter.1 no menu Seleccionar Altifalante, as definições de som são limitadas.

❑ Reposição de som → Repor tudo / Repor modo de som / Cancelar Pode repor as definições de Som predefinidas.

¦ Seleccionar o modo de Som Pode configurar o modo de som no menu Ferramentas. Quando define para Dual l ll, é apresentado no ecrã o modo de som actual.

N Se o sinal de estéreo for fraco e ocorrer uma mudança automática, mude para o modo mono. N Está função apenas está activa no sinal de som estéreo. Está desactivada no sinal de som mono. N Esta função apenas está disponível no modo TV.

Tem de acertar o relógio de modo a que possa utilizar todas as funcionalidades do temporizador do televisor. N A hora actual é apresentada sempre que carregar no botão INFO. N Se desligar o cabo de alimentação, tem de acertar novamente o relógio. ● Modo Relógio Pode definir a hora actual de forma manual ou automática. – Auto.: defina automaticamente a hora actual, utilizando a hora da transmissão digital. – Manual: defina manualmente a hora actual para uma hora específica. N Consoante a estação de transmissão e o sinal, a hora actual pode não ser acertada correctamente. Se tal acontecer, acerte a hora manualmente. N A antena ou cabo devem estar ligados para que a hora seja acertada automaticamente. ● Ajuste o Relógio Pode definir manualmente a hora actual. N Configure esta opção ao ter definido Modo Relógio para Manual. N Pode definir directamente o dia, o mês, o ano, a hora e o minuto, ao carregar nos botões numéricos do telecomando.  Temporizador → Deslig. / 30 min / 60 min / 90 min / 120 min / 150 min / 180 min

O temporizador desliga automaticamente o televisor após o tempo predefinido (30, 60, 90, 120, 150 e 180 minutos). N O televisor passa automaticamente para o modo de espera quando o temporizador atinge o 0. N Para cancelar a função Temporizador, seleccione Deslig.. T Carregue no botão TOOLS para visualizar o menu Ferramentas. Também pode definir o temporizador ao seleccionar Ferramentas → Temporizador.  Temporizador 1 / Temporizador 2 / Temporizador 3

Pode configurar três definições diferentes para ligar/desligar através do temporizador. Em primeiro lugar, deve acertar o relógio. ● Ligar à hora definida: defina a hora, o minuto e activar / desactivar. (Para activar o temporizador com a definição escolhida, defina para Activate.) ● Desligar à hora definida: defina a hora, o minuto e activar / desactivar. (Para activar o temporizador com a definição escolhida, defina para Activate.) ● Volume: seleccione o nível do volume para quando o televisor é ligado. ● Antena: Seleccione Antena ou Cabo. ● Canal: seleccione o canal pretendido. ● Repetir: Seleccione Uma vez, Diaria., Seg~Sex, Seg~Sáb, Sáb~Dom, ou Manual. N Quando Manual está seleccionado, carregue no botão ► para seleccionar o dia da semana pretendido. Carregue no botão ENTERE sobre o dia pretendido e será apresentada a marca c. N Pode acertar as horas, os minutos e o canal carregando nos botões numéricos do telecomando. N Desligar automaticamente Quando o programar o temporizador para Ligado, o televisor acabará por se desligar se não carregar em nenhum comando durante 3 horas depois de o temporizador ter ligado o televisor. Esta função apenas está disponível no modo Ligado do temporizador e permite evitar sobreaquecimentos, que podem ocorrer se o televisor permanecer ligado durante muito tempo.

Português - 19 BN68-02360A_01L09.indb 19

2009-08-31 �� 10:31:37

❑ Transmissão  Legenda

Pode activar e desactivar as legendas. Utilize este menu para definir o modo de Legendas. Normal no menu refere-se às legendas normais e Surdos são as legendas para pessoas com deficiências auditivas. ● Legenda → Deslig./ Lig.: activa ou desactiva as legendas. ● Modo → Normal / Surdos: define o modo de legenda. ● Idioma das legendas: define o idioma da legenda. N Se o programa que estiver a ver não suportar a função Surdos, a opção Normal é automaticamente activada, mesmo que o modo Surdos esteja seleccionado. N O inglês é a predefinição para os casos em que o idioma seleccionado não esteja disponível na transmissão. O Para seleccionar estas opções basta carregar no botão SUBT. do telecomando.  Texto digital → Desactivar / Activar (Apenas Reino Unido)

Se o programa for transmitido com texto digital, esta função é activada. N MHEG (Multimedia and Hypermedia Information Coding Experts Group) É uma norma internacional para sistemas de codificação de dados utilizada em multimédia e hipermédia. Funciona a um nível mais elevado do que o sistema MPEG, incluindo hipermédia de ligação de dados, como imagens fixas, serviço de caracteres, animação, gráficos e ficheiros de vídeo, bem como dados multimédia. MHEG é uma tecnologia de interacção com o utilizador em tempo de execução e está a ser aplicada a diversos campos, incluindo VOD (Video-On- Demand), ITV (Interactive TV), EC (Electronic Commerce), tele-educação, teleconferência, bibliotecas digitais e jogos em rede.  Idioma do teletexto

Pode definir o idioma do Teletexto seleccionando o idioma. N O inglês é a predefinição para os casos em que o idioma seleccionado não esteja disponível na transmissão.  Preferência

Idioma principal / Idioma secundário / Idioma princ. Legendas / Idioma secund. Legendas / Idioma principal do teletexto / Idioma secund. Teletexto Ao utilizar esta funcionalidade, os utilizadores podem seleccionar um dos idiomas. O idioma seleccionado aqui é o predefinido para quando o utilizador selecciona um canal. Se alterar a definição de idioma, o Idioma das legendas, o Idioma de áudio e o Idioma do teletexto do menu Idioma mudam automaticamente para o idioma seleccionado. O Idioma de áudio, o Idioma das legendas e o Idioma do teletexto do menu Idioma apresentam uma lista de idiomas suportados pelo canal actual e a selecção é realçada. Se alterar esta definição, a nova selecção só é válida para o canal actual. A definição alterada não muda a definição do Idioma principal, do Idioma principal das legendas, nem do Idioma principal do teletexto no menu Preferência.

Menu CI Permite ao utilizador seleccionar a partir do menu fornecido pelo CAM. Seleccione o Menu CI com base no menu PC Card. Informação sobre aplicações Contém informações sobre o CAM introduzido na ranhura CI e apresenta-as no ecrã. N Os dados apresentados em neste menu referem-se ao CI CARD. Pode instalar o CAM em qualquer altura, independentemente de o televisor estar ligado ou desligado. 1. Adquira o módulo CI CAM no revendedor mais próximo ou por telefone. 2. Introduza o CI CARD no CAM na direcção da seta até ficar encaixado. 3. Introduza o CAM, com o CI CARD colocado, na ranhura da interface comum. (Introduza completamente o CAM na direcção da seta, de modo a ficar paralelo à ranhura.) 4. Verifique se consegue ver uma imagem num canal de sinal codificado. N Uma vez que CAM não é suportado nalguns países e regiões, verifique esta situação junto do seu revendedor autorizado.

Português - 20 BN68-02360A_01L09.indb 20

2009-08-31 �� 10:31:37

❑ Segurança Antes de a janela de configuração ser apresentada, surge o ecrã para a introdução do número PIN. Introduza o número PIN de 4 dígitos. O número PIN predefinido de um novo televisor é 0-0-0-0. Pode alterar o PIN seleccionando Alterar PIN no menu.  Bloq. crianças → Deslig. / Lig.

Esta função impede que utilizadores não autorizados, como crianças, vejam programas não apropriados, cortando a imagem e o som. N Pode bloquear canais da Lista de canais. (consulte a página 12) N Bloq. crianças só está disponível no modo TV.  Bloqueio para crianças

Esta função impede que que utilizadores não autorizados, como crianças, assistam a programas não apropriados através de um código PIN (número de identificação pessoal) de 4 dígitos definido pelo utilizador. N O item de Bloqueio para crianças varia consoante o país. N Quando o Bloqueio para crianças está activado, o símbolo ‘\’ é apresentado. N Perm. Tudo: carregue para desbloquear as classificações do televisor. Bloq. Tudo: carregue para bloquear as classificações do televisor.

 Alterar PIN Pode alterar o seu número de identificação pessoal necessário para configurar o televisor. N Caso se esqueça do código PIN, carregue nos botões do telecomando pela seguinte sequência, repondo o PIN para 0-0-0-0: POWER (Deslig.) → MUTE → 8 → 2 → 4 → POWER (Lig.).

❑ Geral  Modo Jogo → Deslig. / Lig.

Ao ligar uma consola de jogos como a PlayStation™ ou Xbox™, pode tirar partido de uma experiência de jogo mais realista seleccionando o menu jogo. N Para desligar a consola de jogos e ligar outro dispositivo externo, cancele o modo jogo no menu de configuração. N Se visualizar o menu TV no Modo Jogo o ecrã treme ligeiramente. N Modo Jogo não está disponível nos modos TV e PC. N Se o Modo Jogo estiver Ligado: – o modo Imagem muda automaticamente para Standard e os utilizadores não podem alterá-lo. – o modo Som muda automaticamente para Personal. e os utilizadores não podem alterá-lo. Regule o som utilizando o equalizador. N A função Reset Sound é activada. Se seleccionar a função Reset depois de definir o equalizador, repõe os valores de fábrica.  Poupança energ. → Deslig. / Baixo / Médio / Alto / Imagem Desligada / Auto.

Esta função ajusta o brilho do televisor para reduzir o consumo de energia. Quando estiver a ver televisão à noite, defina o modo Poupança energ. para Alto, de forma a reduzir a fadiga ocular, bem como o consumo de energia. Se seleccionar Imagem Desligada, o ecrã desliga-se e apenas conseguirá ouvir o som. Carregue em qualquer botão para sair da função Imagem Desligada. N No menu Tools, a função Imagem Desligada não é suportada. T Carregue no botão TOOLS para visualizar o menu Ferramentas. Também pode definir o modo Poupança de energia ao seleccionar Ferramentas → Poupança energ..  Melodia → Deslig. / Baixo / Médio / Alto

O som da melodia pode ser definido para quando o televisor é ligado ou desligado. N A Melodia não toca – Quando o televisor não emite som porque carregou no botão MUTE. – Quando o televisor não emite som porque carregou no botão (–) do Volume. – Quando o televisor é desligado pela função Temporizador.

Português - 21 BN68-02360A_01L09.indb 21

Utilize para seleccionar o televisor ou outras fontes de entrada externas como leitores de DVD/Blu-ray/receptores de satélite (SetTop Box) ligadas ao televisor. Utilize para seleccionar a sua fonte de entrada preferida. O Carregue no botão SOURCE do telecomando para ver uma fonte de sinal externo. O modo TV pode ser seleccionado carregando no botão TV. Lista de fontes Editar nome

N Pode escolher apenas os dispositivos externos que estão ligados ao televisor. Em Lista de fontes, as entradas ligadas são realçadas e ordenadas no topo. As entradas que não estejam ligadas serão ordenadas na parte de baixo. N Ext. e PC permanecem sempre activados. N TOOLS (Ferramentas): apresenta os menus Editar nome e Informação.

❑ Editar nome Atribua um nome ao dispositivo ligado às tomadas de entrada para facilitar a selecção da fonte de entrada.  VCR / DVD / STB Cabo / Satélite STB / STB PVR / Receptor AV / Jogos / Câmara de Vídeo / PC / DVI / DVI PC / TV / IPTV /

Blu- ray / HD DVD / DMA N Quando ligar um cabo HDMI/DVI à porta HDMI IN 1(DVI), deve definir o modo HDMI1/DVI para DVI ou DVI PC em Editar nome do modo de Entrada. Neste caso, é necessário uma ligação de som separada.

¦ Configurar o menu Suporte ❑ Auto-diagnóstico  Teste de imagem

Caso tenha algum problema com a qualidade da imagem, execute o teste de imagem. Verifique o padrão de cores no ecrã para ver se o problema persiste. ● Sim: se o padrão de teste não aparecer ou se houver interferências no mesmo, seleccione Sim. Pode haver algum problema com o televisor. Contacte o centro de atendimento da Samsung para obter assistência. ● Não: se o padrão de teste for visualizado correctamente, seleccione Não. Pode haver algum problema com o equipamento externo. Verifique as ligações. Se o problema persistir, consulte o manual do utilizador do dispositivo externo.

Actualização do software Guia de ligação HD Contactar a Samsung

Caso tenha algum problema com o som, execute o teste de som. Pode verificar o som ao reproduzir uma melodia através do televisor. A mensagem "O problema do teste de som persiste?" é apresentada no ecrã. N Se não ouvir som a partir dos altifalantes do televisor, antes de executar um teste de som, certifique-se de que Seleccionar Altifalante está definido para Altifalante do tv. no menu Som. N A melodia será ouvida durante o teste se Seleccionar Altifalante estiver definido para “Altifalante Exter. ou, se não houver som, ao carregar no botão MUTE. ● Sim: se durante o teste de som apenas conseguir ouvir som de um altifalante ou de nenhum, seleccione Sim. Pode haver algum problema com o televisor. Contacte o centro de atendimento da Samsung para obter assistência. ● Não: se conseguir ouvir som a partir dos altifalantes, seleccione Não. Pode haver algum problema com o equipamento externo. Verifique as ligações. Se o problema persistir, consulte o manual do utilizador do dispositivo externo.  Informações sobre o sinal (apenas canais digitais)

Ao contrário dos canais analógicos, cuja qualidade de recepção pode variar entre "com interferências" a "clara", os canais digitais (HDTV) ou têm qualidade de recepção perfeita, ou então não têm qualquer recepção. Por isso, ao contrário dos canais analógicos, não pode fazer a sintonização fina aos canais digitais. Pode, contudo, ajustar a antena para melhorar a recepção dos canais digitais disponíveis. N Se o medidor da intensidade do sinal indicar que o sinal é fraco, ajuste fisicamente a antena para aumentar a intensidade do sinal. Continue a ajustar a antena até encontrar a melhor posição com o sinal mais forte.

Português - 22 BN68-02360A_01L09.indb 22

2009-08-31 �� 10:31:37

❑ Actualização do software Para manter o produto actualizado com novas funções da Televisão digital, são transmitidas periodicamente actualizações de software como parte do sinal de televisão normal. O televisor detecta automaticamente estes sinais e apresenta a faixa de actualização do software. Tem a opção de instalar, ou não, a actualização. Painel posterior do televisor

 Por USB Introduza no televisor a unidade USB que contém a actualização do firmware. Tenha cuidado para não desligar a corrente ou retirar a unidade USB enquanto as actualizações estiverem USB Drive a ser executadas. O televisor desliga-se e volta a ligar automaticamente após terminar a actualização do firmware. Verifique a versão de firmware depois de concluída a actualização. Quando o software é actualizado, as definições de áudio e de vídeo que fez voltam às predefinições (de fábrica). Recomenda-se que anote as suas definições para que possa facilmente repô-las depois da actualização.  Por um canal

Actualiza o software através do sinal de transmissão. N Se a função for seleccionada durante o período de transmissão de software, esta função procura software disponível e transfere-o. N O tempo necessário para a transferência do software é determinado pelo estado do sinal.  Actual. no Modo de Espera

Para continuar a actualizar o software com o interruptor de corrente principal ligado, seleccione Ligado, carregando nos botões ▲ ou ▼. 45 minutos depois de entrar no modo de espera, uma actualização manual é iniciada automaticamente. Dado que o aparelho está ligado internamente, o LCD pode ficar aceso durante algum tempo. Este fenómeno pode persistir durante mais de 1 hora até a actualização do software ficar concluída.  Software Alternativo

Para visualizar as informações da versão de software.

❑ Guia de ligação HD Este menu apresenta o método de ligação que proporciona a melhor qualidade para um televisor HD. Consulte esta informação quando ligar dispositivos externos ao televisor.

❑ Contactar a Samsung Leia esta informação quando o televisor não funcionar correctamente ou caso queira actualizar o software. Esta informação ser-lhe-á útil no que diz respeito ao centro de atendimento e aos métodos de transferência de ficheiros de software e produtos.

Português - 23 BN68-02360A_01L09.indb 23

2009-08-31 �� 10:31:38

RECOMENDAÇÕES PARA A UTILIZAÇÃO ¦ Funcionalidade de teletexto A maioria das estações de televisão fornece serviços de informação por escrito através da função de Teletexto. A página de índice do serviço de teletexto fornece informações sobre como utilizar o serviço. Além disso, pode seleccionar várias opções de acordo com os seus requisitos, utilizando os botões do telecomando. N Para que as informações de teletexto sejam apresentadas correctamente, é preciso que a recepção dos canais se processe em boas condições. Caso contrário, podem faltar informações ou podem não aparecer algumas páginas. N Pode mudar as páginas do teletexto com os botões numéricos do telecomando. 1 0 (modo) Carregue neste botão para seleccionar o modo de Teletexto (LIST/FLOF). Se carregar no modo LIST, muda para o modo de Lista de memorização. No modo de Lista de memorização, pode guardar a página de teletexto na lista utilizando o botão 8(guardar). 2 5 (mostrar) Utilizado para visualizar o texto oculto (respostas a jogos de perguntas e respostas, por exemplo). Para ver o ecrã normal, carregue novamente no botão. 3 4 (tamanho) Carregue neste botão para visualizar as letras com o dobro do tamanho na metade superior do ecrã. Para que seja apresentada a metade inferior do ecrã, carregue novamente. Para visualizar o ecrã normal, carregue novamente no botão. 4 8 (guardar) Utilizado para guardar as páginas de teletexto. 5 Botões coloridos (vermelho/verde/ amarelo/azul) Se a estação emissora utilizar o sistema FASTEXT, os diferentes tópicos apresentados na página de teletexto aparecem codificados com cores e podem ser seleccionados ao carregar nos botões coloridas. Carregue num dos botões que corresponda à cor pretendida. A página inclui outras informações a cores que podem ser seleccionadas da mesma forma. Para visualizar a página anterior ou a página seguinte, carregue no botão colorido correspondente.

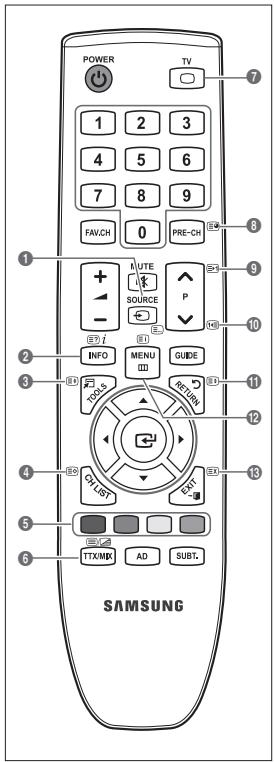

6 / (activar teletexto/sobrepor) Carregue para activar o modo de Teletexto depois de seleccionar o canal com o serviço de teletexto. Carregue duas vezes para sobrepor o ecrã de transmissão actual ao teletexto. 7 : (sair) Para sair da apresentação de teletexto. 8 1 (página secundária) Utilizado para visualizar a página secundária disponível. 9 2 (página para cima) Utilizado para ver a página seguinte do teletexto. 0 3 (página abaixo) Utilizado para ver a página anterior do teletexto. ! 9 (modo de espera) Utilizado para manter o ecrã numa determinada página, se esta estiver ligada a várias páginas secundárias que aparecem automaticamente em sequência. Para continuar, carregue novamente neste botão. @ 6 (índice) Utilizado para ver a página de índice (conteúdos) a qualquer momento, enquanto está a visualizar o teletexto. # 7 (cancelar) Utilizado para ver a emissão enquanto procura uma página.

As páginas do teletexto estão divididas em seis categorias: Parte

A B C D E F Conteúdo Número da página seleccionada. Nome da estação emissora. Número da página actual ou indicações da procura. Data e hora. Texto. Informações sobre o estado. Informações FASTEXT.

Português - 24 BN68-02360A_01L09.indb 24

2009-08-31 �� 10:31:38

N As informações de teletexto estão muitas vezes divididas em várias páginas apresentadas em sequência e às quais pode aceder: – introduzindo o número da página – seleccionando um título numa lista – seleccionando um título a cores (sistema FASTEXT) N O nível de teletexto suportado pelo televisor é a versão 2.5 que permite também a visualização de gráficos ou textos adicionais. N Dependendo da transmissão, painéis laterais em branco podem ocorrer ao visualizar o teletexto. N Nestes casos, gráficos ou textos adicionais não são transmitidos. N Os televisores mais antigos que não suportam a versão 2.5 não permitem a visualização de gráficos ou textos adicionais, independentemente da transmissão de teletexto. O Carregue no botão TV para sair do teletexto. N Teletexto 16:9, imagem 16:9

¦ Instalar a base N Predefinição: coloque a base guia e o tubo de cobertura no suporte e fixe-o utilizando os parafusos. Aplicável apenas a modelos de 32 polegadas. Parte posterior

1. Coloque o televisor LCD na base. N São necessárias duas ou mais pessoas para pegar no televisor. N Certifique-se de que distingue a parte da frente da parte de trás da base quando está a montá-la. N Para se assegurar que o televisor está colocado na base a um nível apropriado, não aplique demasiada pressão na parte superior esquerda ou direita do televisor. 2. Atarraxe dois parafusos na posição 1 e os outros dois na posição 2. N Coloque o produto de pé e aperte os parafusos. Se apertar os parafusos com o televisor LCD deitado, este pode ficar inclinado.

¦ Instalar o kit de montagem na parede Os acessórios de montagem na parede (vendidos em separado) permitem montar o televisor na parede. Para saber mais sobre como instalar o kit de montagem na parede, consulte as instruções que acompanham os respectivos acessórios. Contacte um técnico para obter assistência na instalação do suporte de montagem na parede. Se a instalação for feita pelo cliente, a Samsung Electronics não se responsabiliza por quaisquer danos no produto nem por ferimentos sofridos pelo cliente ou por outras pessoas. Não instale o kit de montagem na parede com o televisor ligado. Pode resultar em ferimentos devido a choques eléctricos.

Português - 25 BN68-02360A_01L09.indb 25

2009-08-31 �� 10:31:39

¦ Utilizar o Bloqueio anti-roubo Kensington O dispositivo de Bloqueio Kensington serve para "fixar" fisicamente o sistema quando o utilizar num local público. O aspecto e o método de bloqueio podem ser diferentes da ilustração dependendo do fabricante. Consulte o manual fornecido com o Bloqueio Kensington para uma utilização correcta. O dispositivo de bloqueio tem que ser adquirido separadamente. A localização do dispositivo de Bloqueio Kensington pode ser diferente consoante o modelo. 1. Introduza o dispositivo de bloqueio na ranhura Kensington do televisor LCD (1) e rodeo na direcção de bloqueio (2). 2. Ligue o cabo do Bloqueio Kensington (3). 3. Fixe o Bloqueio Kensington a uma secretária ou a um objecto estático pesado.

¦ Manter um espaço de instalação seguro Mantenha as distâncias recomendadas, entre o produto e outros objectos (por exemplo, uma parede) para garantir a ventilação adequada. Caso contrário, pode provocar um incêndio ou danificar o produto devido ao aumento de temperatura no interior do mesmo. Instale o produto de modo a que as distâncias recomendadas, assinaladas na figura seguinte, sejam respeitadas. N Se utilizar uma base ou suporte para montagem na parede, utilize apenas as peças fornecidas pela Samsung Electronics.  O facto de utilizar peças fornecidas por outro fabricante, pode resultar em danos materiais ou ferimentos graves em caso de queda do produto.  O facto de utilizar peças fornecidas por outro fabricante, pode resultar em danos materiais ou provocar um incêndio devido ao aumento de temperatura no interior do produto por ventilação inadequada. N O aspecto exterior pode ser diferente, dependendo do produto.

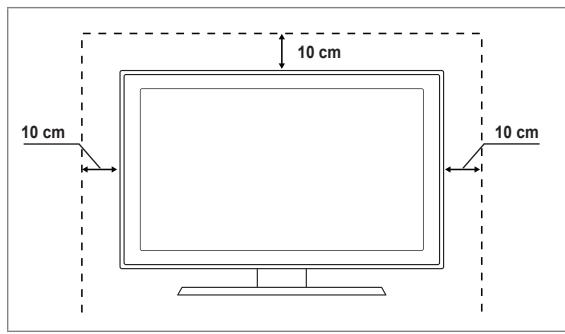

Se instalar o produto com uma base

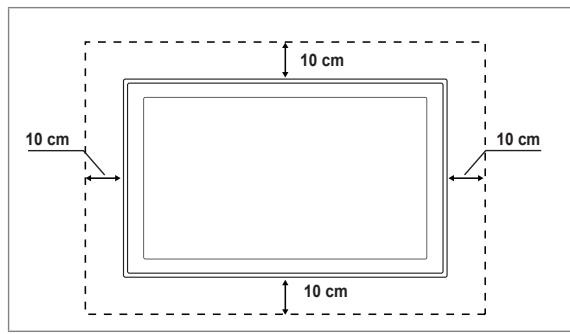

Se instalar o produto com um suporte para montagem na parede

2009-08-31 �� 10:31:39

¦ Fixar o televisor à parede Atenção: puxar, empurrar, ou subir para cima do televisor pode provocar a queda do mesmo. Em especial, certifique-se de que as crianças não se penduram ou desestabilizam o televisor, o que poderia provocar a queda do mesmo e resultar em acidentes graves ou morte. Siga todas as precauções de segurança fornecidas no Folheto de segurança incluído. Para estabilidade adicional, instale o dispositivo anti-queda por razões de segurança, como descrito em seguida.  Para evitar a queda do televisor:

1. Introduza os parafusos nos grampos e aparafuse-os com firmeza à parede. Verifique se os parafusos foram aparafusados com firmeza à parede. N Pode necessitar de material adicional, tal como um suporte, consoante o tipo de parede. N Uma vez que os grampos, parafusos e fios não são fornecidos, adquira-os em separado. Parede 2. Retire os parafusos da parte posterior central do televisor, introduza os parafusos nos grampos e aparafuse os parafusos ao televisor novamente. N Os parafusos podem não ser fornecidos com o produto. Se for esse o caso, adquira os parafusos com as seguintes especificações. N Especificações dos parafusos – Para um LCD entre 17 e 29 polegadas: M4 X L15 – Para um LCD entre 32 e 40 polegadas: M6 X L15 3. Ligue os grampos fixados ao televisor e os grampos fixados à parede com um fio forte, depois aperte-o muito bem. N Instale o televisor perto da parede de forma a não cair para trás. N É mais seguro ligar o fio de modo a que os grampos fixados à parede estejam ao mesmo nível ou abaixo dos grampos fixados ao televisor. N Desaperte o fio antes de transportar o televisor. 4. Verifique se todas as ligações estão devidamente presas. Verifique regularmente as ligações para evitar qualquer sinal de gasto ou falha. Se tiver alguma dúvida sobre a segurança das suas ligações, contacte um instalador profissional.

Português - 27 BN68-02360A_01L09.indb 27

2009-08-31 �� 10:31:40

¦ Resolução de problemas Se tiver alguma dúvida sobre o televisor, consulte primeiro esta lista. Se nenhuma destas sugestões para resolução de problemas se aplicar, consulte o site ‘www.samsung.com’ e, em seguida, clique em Assistência ou contacte o Centro de atendimento na lista da última página. Problema Qualidade de imagem

A imagem do televisor não parece ser de tão boa qualidade como na loja.

A imagem está distorcida: macrobloco, bloco pequeno, pontos, pixelização Cor errada ou inexistente com a ligação de Componente. Cor ou brilho fracos.

Linha pontilhada na extremidade do ecrã. A imagem é a preto e branco apenas com entrada AV (Composto). A imagem fica bloqueada ou distorcida quando muda de canais ou a imagem está atrasada.

Não se ouve som ou o som é demasiado baixo mesmo com o volume no máximo. A imagem é boa, mas não tem som.

Solução Primeiro, execute oTeste de imagempara confirmar se o televisor está a apresentar correctamente a imagem de teste. ● Vá para o MENU - Assistência - Auto-diagnóstico - Teste de imagem Se a imagem de teste for apresentada correctamente, a imagem de má qualidade pode ser provocada pela fonte ou sinal. ● Se tiver uma caixa de televisão por cabo/set top box analógica actualize-a. Utilize cabos HDMI ou de Componente para obter uma qualidade de imagem HD. ● Subscritor de cabo/satélite: Tente estações HD (Alta Definição) a partir de canais codificados. ● Ligação de antena: Tente estações HD após executar o Programa automático. N Vários canais HD são actualizados a partir de conteúdos SD (Definição standard). ● Ajuste a resolução de saída de vídeo da caixa de televisão por cabo/set top box para 1080i ou 720p. ● Certifique-se de que está a ver televisão à distância mínima recomendada, com base no tamanho e na definição do sinal que está a visualizar. ● A compressão de conteúdos de vídeo pode causar uma distorção na imagem, especialmente nas imagens de movimentos rápidos como no desporto e filmes de acção. ● Um nível de sinal baixo ou uma má qualidade pode causar distorção de imagem. Não é um problema do televisor. ● Certifique-se de que os cabos de Componente estão ligados às tomadas correctas. As ligações incorrectas ou soltas podem provocar problemas na cor ou o ecrã pode ficar em branco. ● Ajuste as opções de Imagem no menu do televisor. (ModoImagem, Cor, Brilho, Nitidez) ● Ajuste a opção de Poupança energ. no menu Configurar. ● Tente a reposição de imagem para visualizar as predefinições da imagem. (Vá para MENU - Imagem - Reposição de imagem) ● Se o tamanho da imagem estiver definido para Ajustar ao ecrã, altere o mesmo para 16:9. ● Altere a resolução da caixa de televisão por cabo/set top box. ● Ligue o cabo de vídeo (amarelo) à tomada verde da entrada de componente 1 do televisor. ●

Se estiver ligado a uma caixa de televisão por cabo, tente reiniciar a caixa de televisão por cabo. (ligue novamente o cabo de CA e espere até que a caixa de televisão cabo reinicie. Pode demorar até 20 minutos.) ● Defina a resolução de saída da caixa de televisão por cabo para 1080i ou 720p. Primeiro, execute o Teste de som para confirmar se o áudio do televisor está a funcionar correctamente. ● Vá para o MENU - Assistência - Auto-diagnóstico - Teste de som Se o áudio estiver a funcionar correctamente, o problema de som pode ser provocado pela fonte ou sinal. ● Verifique o volume do dispositivo externo ligado ao televisor e, em seguida, ajuste o volume do mesmo. ● ● ●

Ruído nos auscultadores.

Defina a opção Seleccionar Altifalante para Altifalante do tv. no menu do som. Certifique-se de que os cabos de áudio do dispositivo externo estão ligados às tomadas de entrada de áudio correctas no televisor. Verifique a opção de s aída de áudio do dispositivo ligado. (ex: Pode ser necessário alterar a opção de áudio da caixa de televisão por cabo para HDMI quando tiver o cabo HDMI ligado ao televisor.) Se estiver a utilizar um cabo DVI para HDMI, é necessário um cabo de áudio suplementar. Desactive a função SRS se definir o volume acima do valor 30. Remova a ficha da tomada dos auscultadores. (se disponível no televisor) Verifique as ligações dos cabos. Certifique-se de que um cabo de vídeo não está ligado à entrada de áudio. Para ligações antena/cabo, verifique a intensidade do sinal. Um nível de sinal baixo pode causar distorção de imagem.

Português - 28 BN68-02360A_01L09.indb 28

2009-08-31 �� 10:31:41

Problema Sem imagem, sem vídeo O televisor não liga.

O televisor desliga-se automaticamente.

Certifique-se de que o cabo de alimentação CA está ligado correctamente à tomada de parede e ao televisor. Verifique se a tomada de parede está a funcionar devidamente. Tente carregar no botão POWER no televisor para ter a certeza de que o telecomando está a funcionar correctamente. Se o televisor ligar, o problema pode ser causado pelo telecomando. Para resolver o problema do telecomando, consulte ‘O telecomando não funciona’ abaixo. Verifique se o Temporizador está definido para Lig. no menu Configurar. Se ligar o televisor ao PC, verifique as definições de alimentação do PC. Certifique-se de que o cabo de alimentação CA está ligado correctamente à tomada de parede e ao televisor. Se não houver qualquer sinal durante 10 a 15 minutos com a ligação por antena/cabo, o televisor desliga-se. Verifique as ligações dos cabos (remova e ligue novamente todos os cabos do televisor e dispositivos externos) Defina a saída de vídeo do dispositivo externo (cabo/set top box, DVD, Blu-ray, etc.) para corresponder às ligações de entrada do televisor. Por exemplo, saída do dispositivo externo: HDMI, entrada do televisor: HDMI. Certifique-se de que o dispositivo está ligado. Certifique-se de que selecciona a fonte correcta do televisor, carregando no botão SOURCE do telecomando.

Ligação RF (cabo/antena) Impossível receber todos os canais.

A imagem está distorcida: macrobloco, bloco pequeno, pontos, pixelização

Certifique-se de que o cabo de antena está correctamente ligado. Tente Plug & Play para adicionar canais disponíveis à lista de canais. Vá para MENU - Configurar - Plug & Play e aguarde até que todos os canais disponíveis sejam memorizados. Verifique se a antena está na posição correcta. A compressão de conteúdos de vídeo pode causar uma distorção na imagem, especialmente nas imagens de movimentos rápidos como no desporto e filmes de acção. Um nível de sinal baixo pode causar distorção de imagem. Não é um problema do televisor.

Ligação ao PC Mensagem ‘Função Não Disponível’. O computador é sempre apresentado na lista de fontes mesmo que não esteja ligado.

O vídeo está a funcionar correctamente, mas não há áudio com ligação HDMI.

Defina a resolução de saída do computador e frequência para que corresponda às resoluções suportadas pelo televisor. Isto é normal; o computador é sempre apresentado na lista de fontes mesmo que um computador não esteja ligado. Verifique as definições da saída de áudio no seu computador.

Outros A imagem não é apresentada em ecrã inteiro.

O telecomando não funciona.

Não é possível controlar o volume e a energia do televisor com o telecomando da caixa de televisão por cabo/set top box. Mensagem ‘Função Não Disponível’.

Cheiro a plástico proveniente do televisor. TV Informações sobre o sinal não se encontra disponível no menu Auto-diagnóstico. O televisor está inclinado para a esquerda ou para a direita. Não é possível montar a base do suporte.

O menu do canal está a cinzento. (indisponível) Perde as suas definições após 30 minutos ou sempre que o televisor for desligado.

Perda intermitente de áudio ou vídeo.

Pode ver pequenas partículas se olhar de perto para a extremidade da moldura em volta do ecrã do televisor. ‘Sinal codificado’ ou ‘Sem sinal/ Sinal fraco’ com CAM CARD (CI).

Quando desligado e após 45 minutos, o televisor liga-se. Problema imagem/som recorrente.

Serão apresentadas barras pretas em ambos os lados nos canais HD sempre que forem apresentados conteúdos SD (4:3) actualizados. Serão apresentadas barras pretas na parte superior e inferior dos filmes que tenham um formato diferente do seu televisor. Ajuste a opção de tamanho da imagem no seu dispositivo externo ou televisor para ecrã inteiro. Substitua as pilhas do telecomando com o tipo de polaridade correcto (+ -). Limpe a janela de transmissão localizada na parte de cima do telecomando. Tente apontar o telecomando directamente para o televisor a 5-6 pés (1,5 m a 1,8 m) de distância. Programe o telecomando da caixa de televisão por cabo/set top box para funcionar com o televisor. Consulte o manual do utilizador cabo/satélite para identificar o código do televisor SAMSUNG. Verifique a resolução suportada pelo televisor e ajuste a resolução de saída do dispositivo externo em conformidade. Consulte as definições de resolução neste manual. Este cheiro é normal e dissipa-se com o passar do tempo.

Esta função encontra-se apenas disponível para canais digitais com uma ligação de antena (RF/coaxial).

Remova a base do suporte do televisor e monte novamente.

Certifique-se de que o televisor se encontra sobre uma superfície plana. Se não conseguir retirar os parafusos do televisor, utilize uma chave de parafusos magnetizada. O menu Canal só está disponível quando a fonte de TV está seleccionada. Se o televisor estiver no modo Demo Loja, as definições de áudio e imagem são repostas a cada 30 minutos. Altere o modo Demo Loja para o modo Uso Doméstico no procedimento Plug & Play. Prima o botão SOURCE para seleccionar o modo TV, vá até MENU → Configurar → Plug & Play → ENTERE. Verifique as ligações dos cabos e ligue novamente. Pode ser devido à utilização de cabos excessivamente rígidos ou finos. Certifique-se de que os cabos são suficientemente flexíveis para uma utilização a longo prazo. Para montagem na parede, recomenda-se a utilização de cabos com conectores de 90 graus. Tal faz parte do design do produto e não constitui um defeito.

Verifique se o CAM tem o CI CARD colocado na ranhura da interface comum. Retire o CAM do televisor e introduza-o na ranhura novamente. É normal, o televisor utiliza a função OTA (Over The Air) para actualizar o firmware transferido enquanto vê televisão.

Verifique e altere o sinal/fonte.

N O LCD TFT utiliza um painel composto por pixels secundários que requerem tecnologia sofisticada para serem reproduzidos. No entanto, podem existir alguns pixels claros ou escuros no ecrã. Estes pixels não afectam o desempenho do produto.

Português - 30 BN68-02360A_01L09.indb 30

2009-08-31 �� 10:31:41

¦ Características técnicas Nome do modelo Tamanho do Ecrã (Diagonal) Resolução do PC (Ideal) Som (Saída) Dimensões (LxAxP) Caixa Com base Peso Com base Considerações ambientais Temperatura de funcionamento Hu2midade de funcionamento Temperatura de armazenamento Humidade de armazenamento Base rotativa Esquerda / Direita

10°C a 40°C (50°F a 104°F) 10% a 80%, sem condensação -20°C a 45°C (-4°F a 113°F) 5% a 95%, sem condensação

10°C a 40°C (50°F a 104°F) 10% a 80%, sem condensação -20°C a 45°C (-4°F a 113°F) 5% a 95%, sem condensação

N O design e as características técnicas estão sujeitos a alterações sem aviso prévio. N Trata-se de um aparelho digital de Classe B. N Para informações sobre a fonte de alimentação e o consumo de energia, veja a etiqueta colada ao produto.
