MANUAL DE USUARIO LE32B450C4W SAMSUNG

www.samsung.com/pt www.samsung.com/sk www.samsung.com/es www.samsung.com/se www.samsung.com/ch www.samsung.com/uk www.samsung.com/tr www.samsung.com/ee www.samsung.com/lv www.samsung.com/lt www.samsung.com/kz_ru www.samsung.ru -

Cambio automatico DUAL 1 Cambio automatico DUAL 1

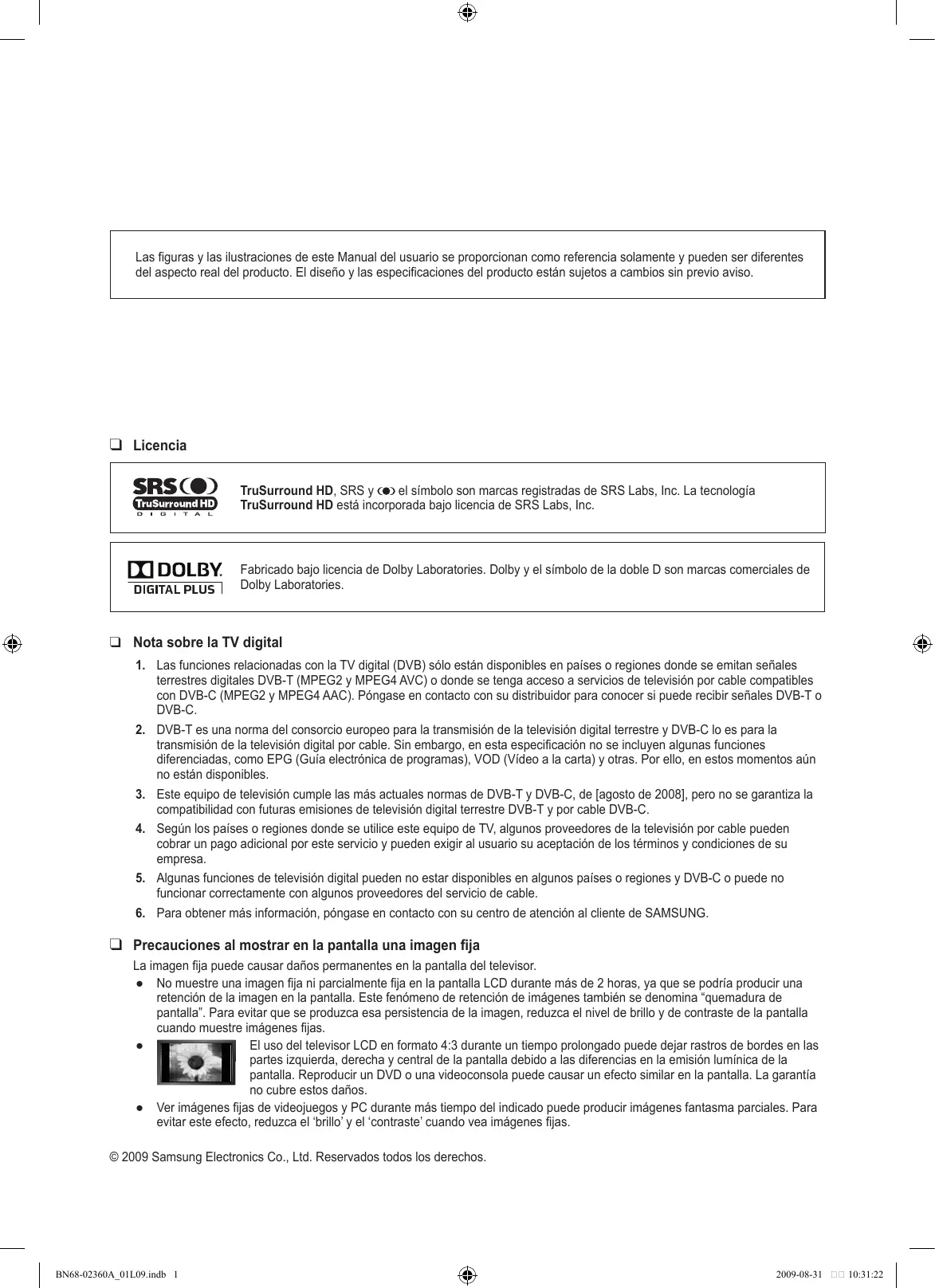

Las figuras y las ilustraciones de este Manual del usuario se proporcionan como referencia solamente y pueden ser diferentes del aspecto real del producto. El diseño y las especificaciones del producto están sujetos a cambios sin previo aviso.

TruSurround HD, SRS y el símbolo son marcas registradas de SRS Labs, Inc. La tecnología TruSurround HD está incorporada bajo licencia de SRS Labs, Inc.

Fabricado bajo licencia de Dolby Laboratories. Dolby y el símbolo de la doble D son marcas comerciales de

❑ Nota sobre la TV digital

1. Las funciones relacionadas con la TV digital (DVB) sólo están disponibles en países o regiones donde se emitan señales terrestres digitales DVB-T (MPEG2 y MPEG4 AVC) o donde se tenga acceso a servicios de televisión por cable compatibles con DVB-C (MPEG2 y MPEG4 AAC). Póngase en contacto con su distribuidor para conocer si puede recibir señales DVB-T o DVB-C. 2. DVB-T es una norma del consorcio europeo para la transmisión de la televisión digital terrestre y DVB-C lo es para la transmisión de la televisión digital por cable. Sin embargo, en esta especificación no se incluyen algunas funciones diferenciadas, como EPG (Guía electrónica de programas), VOD (Vídeo a la carta) y otras. Por ello, en estos momentos aún no están disponibles. 3. Este equipo de televisión cumple las más actuales normas de DVB-T y DVB-C, de [agosto de 2008], pero no se garantiza la compatibilidad con futuras emisiones de televisión digital terrestre DVB-T y por cable DVB-C. 4. Según los países o regiones donde se utilice este equipo de TV, algunos proveedores de la televisión por cable pueden cobrar un pago adicional por este servicio y pueden exigir al usuario su aceptación de los términos y condiciones de su empresa. 5. Algunas funciones de televisión digital pueden no estar disponibles en algunos países o regiones y DVB-C o puede no funcionar correctamente con algunos proveedores del servicio de cable. 6. Para obtener más información, póngase en contacto con su centro de atención al cliente de SAMSUNG.

❑ Precauciones al mostrar en la pantalla una imagen fija

La imagen fija puede causar daños permanentes en la pantalla del televisor. ● No muestre una imagen fija ni parcialmente fija en la pantalla LCD durante más de 2 horas, ya que se podría producir una retención de la imagen en la pantalla. Este fenómeno de retención de imágenes también se denomina “quemadura de pantalla”. Para evitar que se produzca esa persistencia de la imagen, reduzca el nivel de brillo y de contraste de la pantalla cuando muestre imágenes fijas. ● El uso del televisor LCD en formato 4:3 durante un tiempo prolongado puede dejar rastros de bordes en las partes izquierda, derecha y central de la pantalla debido a las diferencias en la emisión lumínica de la pantalla. Reproducir un DVD o una videoconsola puede causar un efecto similar en la pantalla. La garantía no cubre estos daños. ● Ver imágenes fijas de videojuegos y PC durante más tiempo del indicado puede producir imágenes fantasma parciales. Para evitar este efecto, reduzca el ‘brillo’ y el ‘contraste’ cuando vea imágenes fijas. © 2009 Samsung Electronics Co., Ltd. Reservados todos los derechos.

BN68-02360A_01L09.indb 1

2009-08-31 �� 10:31:22

■ Aspecto general del panel de control2

■ Accesorios2 ■ Aspecto general del panel de conexiones3 ■ Mando a distancia5 ■ Instalación de las pilas en el mando a distancia5

■ Configuración del menú de sonido17

■ Selección del modo de sonido18

■ Configuración del menú de configuración19

■ Visualización de los menús6 ■ Cómo poner el televisor en modo de espera7 ■ Función Plug & Play7 ■ Visualización de la pantalla8

ENTRADA / Asistencia técnica

■ Configuración del menú de entrada22 ■ Configuración del menú de ayuda22

RECOMENDACIONES DE USO CONTROL DE LOS CANALES

■ Configuración del menú de canales8 ■ Gestión de los canales 11

CONTROL DE LA IMAGEN

■ Configuración del menú de imagen13 ■ Uso del televisor como una pantalla de ordenador (PC)15 ■ Ajuste del televisor con el ordenador16

■ Función de teletexto24

■ Instalación del soporte25 ■ Instalación del equipo de montaje en la pared25 ■ Uso del bloqueo Kensington antirrobos26 ■ Seguridad en el espacio de instalación26 ■ Fijación del televisor a la pared27 ■ Solución de problemas28 ■ Especificaciones31

O Botón de una pulsación

T Botón TOOLS Pulsar

BN68-02360A_01L09.indb 1

2009-08-31 �� 10:31:22

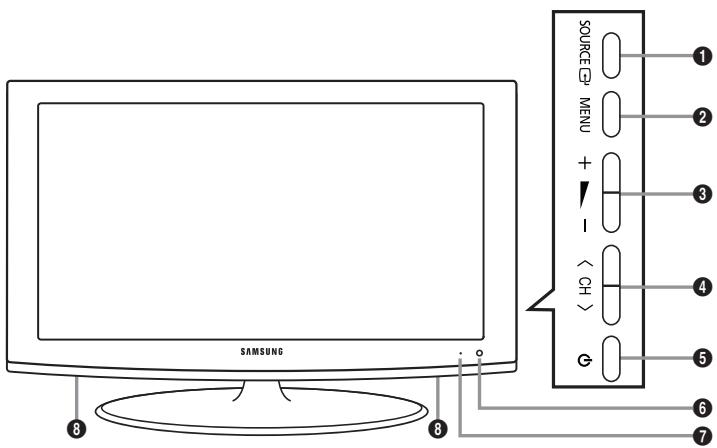

¦ Aspecto general del panel de control N El color y la forma del producto pueden variar según el modelo. N Puede usar un botón si pulsa los botones del panel lateral.

1 SOURCE E: Cambia entre todas las fuentes de entrada disponibles. En el menú en pantalla, utilice este botón de igual modo que el botón ENTERE del mando a distancia.

2 MENU: Púlselo para ver un menú en pantalla con las opciones del televisor. 3 Y: Púlselos para subir o bajar el volumen. En el menú en pantalla, utilice estos botones Y de igual modo que los botones ◄ y ► del mando a distancia. 4 Z: Permiten cambiar de canal. En el menú en pantalla, utilice estos botones Z de igual modo que los botones ▼ y ▲ del mando a distancia. 5 P (Encendido): Púlselo para encender o apagar el TV. 6 SENSOR DEL MANDO A DISTANCIA: El mando a distancia debe dirigirse hacia este punto del televisor. 7 INDICADOR DE ALIMENTACIÓN: Parpadea y se apaga cuando se enciende el aparato y se ilumina en el modo en espera. 8 ALTAVOCES

Mando a distancia y pilas (AAA x 2)

Cable de alimentación

● Manual de instrucciones

Cubierta del agujero inferior

Tornillos del soporte x 4

Tornillos del soporte x 3

(sólo para el modelo de 32 pulgadas)

● Tarjeta de garantía

N Asegúrese de que los siguientes elementos se incluyen con el televisor de pantalla LCD. Si falta alguno, póngase en contacto con su distribuidor.

N Tarjeta de garantía/Guía de seguridad (no disponible en todos los lugares) N El color y la forma de los componentes pueden variar según el modelo.

BN68-02360A_01L09.indb 2

2009-08-31 �� 10:31:23

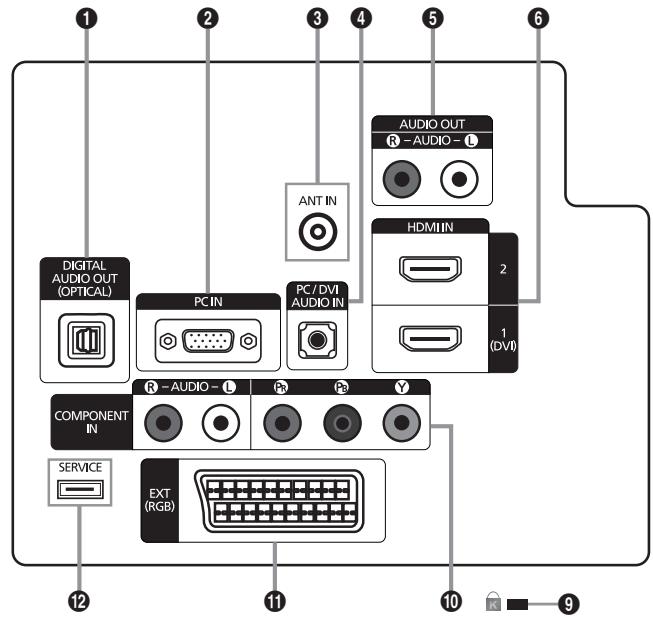

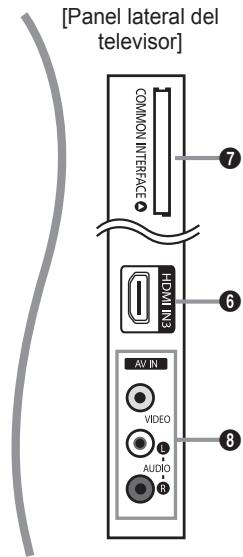

¦ Aspecto general del panel de conexiones

[Panel posterior del TV] 1

Entrada de alimentación

El color y la forma del producto pueden variar según el modelo.

Cada vez que conecte un dispositivo externo al televisor, compruebe que la unidad esté desconectada de la alimentación. Cuando conecte un dispositivo externo, debe hacer coincidir los colores del terminal de conexión y del cable. DIGITAL AUDIO OUT (OPTICAL) – Se conecta a un componente de audio digital como un receptor del sistema Home Cinema. N Cuando los terminales HDMI IN están conectados, el terminal DIGITAL AUDIO OUT (OPTICAL) del televisor genera sólo 2 salidas de canales de audio. Para escuchar el audio de 5.1 canales, conecte el terminal Optical del reproductor de DVD/Blu-ray o del decodificador de cable/satélite directamente a un amplificador o a un sistema Home Cinema, no al televisor. PC IN – Se conecta al terminal de salida de vídeo del PC. ANT IN – Se conecta a un sistema de televisión por cable o antena. PC / DVI AUDIO IN – Se conecta al terminal de salida de audio del PC. – Salidas de audio DVI para dispositivos externos. AUDIO OUT [R-AUDIO-L] – Conecte los cables de audio RCA al terminal AUDIO OUT [R-AUDIO-L] de la parte posterior del aparato y los otros extremos a los conectores de entrada de audio correspondientes en el amplificador o sistema de cine en casa en DVD.

BN68-02360A_01L09.indb 3

2009-08-31 �� 10:31:23

6 HDMI IN 1(DVI), 2, 3

– Se conecta al terminal HDMI de un dispositivo con una salida HDMI. N No se necesita conexión de sonido para una conexión de HDMI a HDMI. N Use el terminal HDMI IN 1(DVI) para la conexión de DVI a un dispositivo externo. Use un cable de DVI a HDMI o un adaptador DVI-HDMI (de DVI a HDMI) para la conexión de vídeo y los terminales PC / DVI AUDIO IN para el audio. N También puede usar los puertos para conectarse a un PC. N ¿Qué es HDMI? ‘High Definition Multimedia interface’ permite la transmisión de los datos de vídeo digital de alta definición y varios canales de sonido digital. El terminal HDMI/DVI admite la conexión DVI con un dispositivo ampliado mediante el cable apropiado (no suministrado). La diferencia entre los dispositivos HDMI y DVI es que el HDMI es más pequeño, tiene instalada la función de codificación HDCP (High Bandwidth Digital Copy Protection) y es compatible con el sonido digital de varios canales. N Puede que el televisor no proporcione salida de sonido y muestre imágenes con colores anómalos si hay conectados reproductores de DVD/Blu-ray o receptores de cable/satélite que admiten versiones de HDMI anteriores a la versión 1.3. Si se conecta un cable antiguo HDMI y no hay sonido, conecte el cable HDMI al terminal HDMI IN 1(DVI) y los cables de audio a los terminales PC / DVI AUDIO IN de la parte posterior del televisor. Si ocurriera esto, póngase en contacto con la empresa que suministró el reproductor de DVD/Blu-ray o receptor de televisión por cable o satélite para confirmar la versión HDMI y, a continuación, solicite una actualización del firmware. Los cables HDMI que no sean 1.3 pueden causar molestos parpadeos o que no se muestre la pantalla. 7 Ranura COMMON INTERFACE – Si no se inserta una ‘TARJETA CI’ con algunos canales, en la pantalla aparece ‘Señal codificada’. – En 2 o 3 minutos aparecerá en la pantalla la información del enlace que contiene un número telefónico, un identificador de TARJETA CI, un identificador del sistema y demás información. Si aparece un mensaje de error, póngase en contacto con su proveedor de servicios. – Si ha terminado la configuración de la información del canal, aparecerá el mensaje ‘Actualiz. completa’, que indica que la lista de canales ya se ha actualizado. N Debe obtener una TARJETA CI en un proveedor local de servicios. Para retirar la TARJETA CI, extráigala cuidadosamente con los dedos, puesto que si cae al suelo se puede dañar. N Inserte la tarjeta CI en la dirección marcada sobre ella. N La ubicación de la ranura COMMON INTERFACE puede variar según los modelos. N El módulo CAM no se admite en algunos países o zonas; consulte a su distribuidor local. 8 AV IN [VIDEO] / [R-AUDIO-L] – Conecte el cable RCA a un dispositivo A/V externo adecuado, como, por ejemplo, un vídeo, un DVD o una cámara de vídeo. – Conecte los cables de sonido RCA al terminal [R-AUDIO-L] del aparato y los otros extremos a los conectores de salida de sonido correspondientes en el dispositivo A/V. 9 BLOQUEO KENSINGTON (según el modelo) – El bloqueo Kensington (opcional) es un dispositivo que se utiliza para fijar físicamente el sistema cuando se utiliza en un sitio público. Si desea usar un dispositivo de bloqueo, póngase en contacto con el distribuidor donde adquirió el televisor. N La ubicación del Bloqueo Kensington puede variar según los modelos. 0 COMPONENT IN – Conecte los cables de vídeo de componentes (opcionales) al conector de componentes (PR, PB, Y) de la parte posterior del equipo y los otros extremos a los conectores de salida de vídeo de los componentes correspondientes en el DTV o DVD. – Si desea conectar tanto el decodificador como el DTV (o DVD), deberá conectar el decodificador al DTV (o DVD) y conectar el DTV (o DVD) al conector de componentes (PR, PB, Y) de su aparato. – Los conectores PR, PB e Y de los dispositivos de componentes (DTV o DVD) algunas veces están etiquetados como Y, B-Y y R-Y o Y, Cb y Cr. – Conecte los cables de audio RCA (opcionales) al terminal [R-AUDIO-L] de la parte posterior del aparato y los otros extremos a los conectores de salida de audio correspondientes en el DTV o DVD. ! EXT (RGB) Entrada Salida Vídeo Audio (I / D) RGB Vídeo + Audio (I / D) EXT O O O Sólo está disponible la salida de TV o DTV. – Terminales de entrada o salida para dispositivos externos, como aparatos de vídeo, reproductores de DVD, consolas de videojuegos o reproductores de videodiscos. @ SERVICE – Conector para la actualización del software. Conector

BN68-02360A_01L09.indb 4

2009-08-31 �� 10:31:24

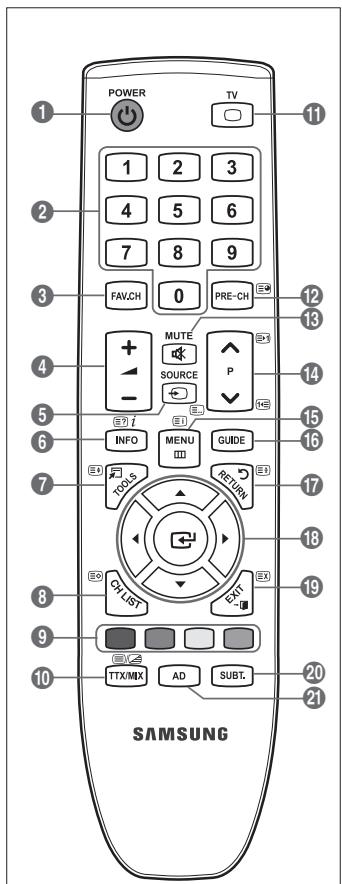

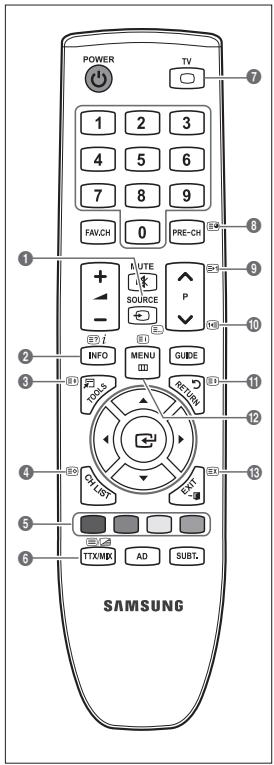

N Puede utilizar el mando a una distancia del televisor de hasta 7 metros. N El exceso de luz puede influir en el rendimiento del mando a distancia. N El color y la forma del producto pueden variar según el modelo. 1 POWER: Botón de suspensión del televisor. 2 BOTONES NUMÉRICOS: Permiten cambiar de canal. 3 FAV.CH : Permite cambiar a los canales favoritos. 4 Y : Púlselos para subir o bajar el volumen. 5 SOURCE : Púlselo para mostrar y seleccionar las fuentes de vídeo disponibles. 6 INFO : Púlselo para mostrar información en la pantalla. 7 TOOLS: Se usa para seleccionar rápidamente las funciones que se usan con mayor frecuencia. 8 CH LIST : Muestra la lista de canales en la pantalla. 9 BOTONES DE COLORES: Use estos botones en la Lista de canales, menús, etc. ! TV: Selecciona directamente el modo TV. @ PRE-CH : Permite volver al canal que se ha estado viendo anteriormente. # MUTEM: Púlselo para cortar temporalmente el sonido. $ P </P > : Permiten cambiar de canal. % MENU : Muestra el menú principal en pantalla.

^ GUIDE : Visualización de la Guía electrónica de programas (EPG).

& RETURN : Vuelve al menú anterior * ARRIBA▲ / ABAJO▼ / IZQUIERDA◄ / DERECHA► / ENTERE: Úselo para seleccionar los elementos del menú en la pantalla y cambiar los valores del menú. ( EXIT: Púlselo para salir del menú. ) SUBT. : Visualización de subtítulos digitales a AD: Selección de la descripción de audio. Funciones de teletexto 5 0 : Selección del modo de teletexto (LIST/FLOF) 6 5 : Mostrar el teletexto 7 4 : Selección del tamaño del teletexto 8 8 : Guardar teletexto 9 Selección de tema de Fastext 0 / : Selecciona alternativamente Teletext, Double o Mix. ! : : Sale de la pantalla de teletexto @ 1 : Página secundaria del teletexto $ 2 : Página siguiente del teletexto 3 : Página anterior del teletexto % 6 : Índice del teletexto & 9 : Retener teletexto ( 7 : Cancelar teletexto

¦ Instalación de las pilas en el mando a distancia

1. Levante la tapa de la parte posterior del mando a distancia, como se muestra en la ilustración. 2. Inserte dos pilas de tamaño AAA. N Respete los extremos ‘+’ y ‘–’ de las pilas que se indican en el diagrama del interior del compartimiento. 3. Vuelva a poner la tapa. N Saque las pilas y guárdelas en un lugar fresco y seco si no va a utilizar el mando a distancia durante un período de tiempo prolongado. N Si el mando a distancia no funciona, haga estas comprobaciones: ● ¿Está encendido el televisor? ● ¿Están intercambiados los polos positivos y negativos de las pilas? ● ¿Se han agotado las pilas? ● ¿Ha habido un corte de luz o el cable está desenchufado? ● ¿Hay un fluorescente o un neón a poca distancia?

BN68-02360A_01L09.indb 5

2009-08-31 �� 10:31:24

¦ Visualización de los menús Imagen

Antes de usar el televisor, siga estos pasos para saber cómo desplazarse por el menú, con el fin de seleccionar y ajustar las diferentes funciones.

1. Pulse el botón MENU. Aparece el menú principal en la pantalla. Hay iconos en el lado izquierdo: Imagen, Sonido, Canal, Configuración, Entrada, Aplicación, Asistencia técnica. 2. Pulse los botones ▲ o ▼ para seleccionar uno de los iconos. Pulse el botón ◄ o ► para acceder al submenú del icono. 3. Pulse los botones ▲ o ▼ para ir a los elementos del menú. Pulse el botón ENTERE para acceder a los elementos del menú. 4. Pulse el botón ▲/▼/◄/► para cambiar los elementos seleccionados. N Pulse el botón RETURN para volver al menú anterior. 5. Pulse el botón EXIT para salir del menú.

Uso de los botones del mando a distancia

Botón MENUm RUTURNR EXITe

Mostrar el menú principal en pantalla. Volver al menú anterior. Salir del menú en pantalla.

Mover el cursor y seleccionar un elemento. Elegir el elemento seleccionado. Confirmar la configuración.

Ejemplo: Configuración del brillo del televisor en el menú Picture

 Ajuste del brillo a 80 Imagen

1. Pulse el botón MENU para ver el menú.

2. Pulse de nuevo el botón ENTERE para seleccionar Imagen.

3. Pulse los botones ▲ o ▼ para seleccionar Brillo.

Configuración avanzada

Opciones de imagen Reinicio de la imagen

4. Pulse el botón ENTERE.

5. Pulse los botones ◄ o ► hasta que el brillo llegue a 80.

6. Pulse el botón ENTERE. N Pulse el botón EXIT para salir del menú.

BN68-02360A_01L09.indb 6

2009-08-31 �� 10:31:24

¦ Cómo poner el televisor en modo de espera

El aparato puede ponerse en modo de espera para reducir el consumo eléctrico. El modo de espera es muy útil si desea interrumpir la visualización momentáneamente (durante la comida, por ejemplo). 1. Pulse el botón POWERP del mando a distancia. N La pantalla se apaga y aparece un indicador de modo de espera en el equipo. 2. Para volver a encenderlo, sólo tiene que volver a pulsar el botón POWERP. N No deje el aparato en modo de espera durante períodos largos de tiempo (cuando está de vacaciones, por ejemplo). Lo mejor es desenchufar el aparato de la red eléctrica y de la antena.

¦ Función Plug & Play

Cuando el televisor se enciende por primera vez, los valores se inician correlativamente de Plug & Play forma automática. You can set the menu language. 1. Pulse el botón POWER del mando a distancia. Aparece el mensaje Menu Language : English ► You can set the menu language.. 2. Seleccione el idioma con los botones ▲ o ▼. Pulse el botón ENTERE para confirmar la E Enter elección. 3. Pulse los botones ◄ o ► para seleccionar Demo tienda o Uso doméstico y, a continuación, pulse el botón ENTERE. N Es recomendable configurar el televisor en el modo Uso doméstico para obtener la mejor imagen en un entorno doméstico. N Demo tienda sólo es necesario en los entornos comerciales. N Si accidentalmente se configura la unidad en el modo Demo tienda y se desea volver a Uso doméstico (Estándar): Pulse el botón del volumen del televisor. Cuando se muestra la OSD del volumen, mantenga pulsado el botón MENU del televisor durante 5 segundos. 4. Pulse el botón ENTERE. Seleccione el país pulsando los botones ▲ o ▼. Pulse el botón ENTERE para confirmar la elección. 5. Pulse los botones ▲ o ▼ para seleccionar Aérea o Cable y, a continuación, pulse el botón ENTERE. N Aérea: señal de la antena Aérea. Cable: señal de la antena de Cable. 6. Pulse los botones ▲ o ▼ para seleccionar la fuente de canal que desea memorizar. Pulse el botón ENTERE para seleccionar Empezar. N Digital y Analógico: Canales digitales y analógicos. Digital: Canales digitales. Analógico: Canales analógicos. N Al configurar la fuente de antena en Cable, se muestra un paso para permitirle configurar un valor para la búsqueda de canales digitales. Para obtener más información, consulte Canal → Guardado automático. N La búsqueda de canales se iniciará y terminará automáticamente. N Pulse el botón ENTERE en cualquier momento para interrumpir el proceso de memorización. N Una vez memorizados todos los canales disponibles, se muestra el mensaje Configurar el modo del reloj.. 7. Pulse el botón ENTERE. Pulse los botones ▲ o ▼ para seleccionar Auto y, a continuación, pulse el botón ENTERE. N Si se selecciona Manual, Configura la fecha y la hora actuales se muestra. N Si ha recibido una señal digital, se ajustará la hora automáticamente. En caso negativo, seleccione Manual para ajustar el reloj. (consulte la página 19) 8. Se ofrece el método de conexión para proporcionar alta definición de la mejor calidad. Después de confirmar el método, pulse el botón ENTERE. 9. Aparecerá el mensaje Disfrute de su televisor. Cuando termine, pulse el botón ENTERE. Si desea reiniciar esta función... 1. Pulse el botón MENU para ver el menú. Pulse los botones ▲ o ▼ para seleccionar Configuración y, a continuación, pulse el botón ENTERE. 2. Pulse de nuevo el botón ENTERE para seleccionar Plug & Play. 3. Escriba su código PIN de 4 dígitos. El código PIN predeterminado para un televisor nuevo es 0-0-0-0. N Si desea cambiar el número PIN, utilice la función Cambiar PIN. (consulte la página 21) N La función Plug & Play está disponible sólo en el modo TV.

BN68-02360A_01L09.indb 7

2009-08-31 �� 10:31:25

¦ Visualización de la pantalla

La pantalla identifica el canal actual y el estado de algunos ajustes de audio-vídeo. O Pulse el botón INFO para ver la información. Pulse el botón INFO del mando a distancia. El televisor mostrará el canal, el tipo de sonido y el estado de ciertos ajustes de imagen y sonido. ● ▲, ▼: Puede ver otra información del canal. Si desea ir al canal actualmente seleccionado, pulse el botón ENTERE. ● ◄, ►: Puede ver la información de programas del canal actual.

N Pulse el botón INFO otra vez o espere unos 10 segundos; la información desaparecerá automáticamente.

CONTROL DE LOS CANALES

¦ Configuración del menú de canales

N Aparece la pantalla para la introducción del número PIN. Escriba su código PIN de 4 dígitos.

Guardado manual Opción de búsqueda de cable

Se puede cambiar el país de los canales analógicos.

Guía actual y próxima

Se puede cambiar el país de los canales digitales.

❑ Guardado automático

Se puede explorar los rangos de frecuencia disponibles (la disponibilidad depende del país). Puede que los números de programa asignados automáticamente no correspondan a los números de programa reales o deseados. N Si el canal está bloqueado con la función Segur. niños aparece la ventana para la introducción del código PIN.  Aérea / Cable

Fuente de antena que guardar

● Digital y Analógico: Canales digitales y analógicos. ● Digital: Canales digitales. ● Analógico: Canales analógicos.

Al seleccionar ‘Cable → Digital y Analógico’ o ‘Cable → Digital’

Proporcione un valor para explorar los canales de cable. ● M. Búsqueda → Completa / Red / Rápida N Rápida – ID red: Muestra el código de identificación de la red. – Frecuencia: Muestra la frecuencia del canal. (Es diferente en cada país) – Modulación: Muestra los valores de modulación disponibles. – Velocidad símbolos: Muestra las velocidades de símbolo disponibles. N Busca todos los canales de las emisoras activas y los memoriza en el televisor. N Si desea detener el guardado automático, pulse el botón ENTERE. Aparece el mensaje ¿Detener programación automática?. Pulse los botones ◄ o ► para seleccionar Sí y, a continuación, pulse el botón ENTERE.

BN68-02360A_01L09.indb 8

2009-08-31 �� 10:31:25

N Busca un canal manualmente y lo memoriza en el televisor. N Si el canal está bloqueado con la función Segur. niños aparece la ventana para la introducción del código PIN.  Canal digital

Almacenamiento manual de canales digitales.

N Canal digital sólo está disponible en el modo de TV digital. ● Canal: Establezca el número del canal con los botones ▲, ▼ o numéricos (0~9). ● Frecuencia: Establezca la frecuencia con los botones numéricos. ● Ancho de banda: Establezca el ancho de banda con los botones ▲, ▼ o numéricos (0~9). N Una vez finalizada, la lista de canales se actualiza automáticamente.  Canal analógico

Almacenamiento manual de canales analógicos.

● Programa (número de programa que asignar a un canal): Establezca el número del programa con los botones ▲, ▼ o numéricos (0~9). ● Sistema de color→ Auto / PAL / SECAM / NTSC4.43: Establezca el sistema del color con los botones ▲ o ▼. ● Sistema de sonido → BG / DK / I / L: Establezca el sistema del sonido con los botones ▲ o ▼. ● Canal (si conoce el número de canal que desea guardar): Pulse los botones ▲ o ▼ para seleccionar C (canal aéreo) o S (canal por cable). Pulse el botón ► y después ▲, ▼ o los botones numéricos (0~9) para seleccionar el número que desee. N También puede seleccionar el número de canal directamente pulsando los botones numéricos (0~9). N Si se produce un sonido anormal o no se produce sonido, vuelva a seleccionar el estándar de sonido adecuado. ● Buscar (si no se conoce el número de los canales): Pulse los botones ▲ o ▼ para iniciar la búsqueda. El sintonizador explora el rango de frecuencia hasta que se recibe en la pantalla el primer canal o el canal que se ha seleccionado. ● Guardar (cuando guarde el canal y el número de programa asociado): Establezca OK pulsando el botón ENTERE. N Modo de canal – P (modo de programa): Al finalizar la sintonización, las estaciones de emisión de su zona se habrán asignado a los números de posición comprendidos entre P00 y P99. Puede seleccionar un canal introduciendo el número de posición en este modo. – C (modo de canal aéreo): Puede seleccionar un canal introduciendo el número asignado a cada emisora aérea en este modo. – S (modo de canal por cable): Puede seleccionar un canal introduciendo el número asignado a cada canal por cable en este modo.

❑ Opción de búsqueda de cable (según el país)

Establece opciones adicionales de búsqueda, como la frecuencia y la velocidad de símbolo para la búsqueda de red por cable. ● Frecuencia (Empezar ~ Stop): Muestra la frecuencia del canal. ● Modulación: Muestra los valores de modulación disponibles. ● Velocidad símbolos: Muestra las velocidades de símbolo disponibles.

❑ Guía actual y próxima / Guía completa

La información de la Guía electrónica de programas (EPG) la proporcionan las emisoras. Las entradas de los programas pueden aparecer vacías u obsoletas, según la información proporcionada por un canal determinado. La pantalla se actualiza dinámicamente tan pronto como hay nueva información disponible. N Para obtener una descripción detallada sobre el uso de Guía actual y próxima y Guía completa, consulte la página 10. O También puede ver el menú de la guía pulsando el botón GUIDE. (Para configurar la Guía predeterminada, siga las instrucciones.)  Guía actual y próxima

Se muestra la información del programa actual y siguiente de los seis canales señalados en la columna izquierda.

Muestra la información de los programas ordenados por hora en segmentos de una hora. Muestra la información de dos horas de programa que se puede desplazar adelante o atrás en el tiempo.

BN68-02360A_01L09.indb 9

2009-08-31 �� 10:31:25

❑ Guía predeterminada → Guía actual y próxima / Guía completa

Puede decidir que se muestre la Guía actual y próxima o la Guía completa cuando se pulsa el botón GUIDE del mando a distancia.

Para obtener una descripción detallada sobre el uso de la Lista de canales, consulte las instrucciones de 'Gestión de los canales'. O Puede seleccionar estas opciones simplemente pulsando el botón CH LIST del mando a distancia.

Cuando se pulsa el botón P >/< se cambian los canales en la lista de canales seleccionados.  Canales añadidos

Los canales se cambian en la lista de canales memorizados.

Los canales se cambian en la lista de canales favoritos.

❑ Sintonización fina

Si la recepción es clara, no tiene que realizar la sintonización fina del canal, ya que esta operación se hace de forma automática durante la búsqueda y la memorización. Si la señal es débil o está distorsionada, puede que deba realizar manualmente la sintonización fina del canal. N Los canales que se han ajustado con sintonización fina se marcan con un asterisco ‘*’ a la derecha del número de canal en la banda del canal. N Para reiniciar la sintonía fina, seleccione Rest. pulsando los botones ▲ o ▼ y, a continuación, pulse el botón ENTERE. N Sólo puede ajustarse la sintonización de los canales de televisión analógicos.

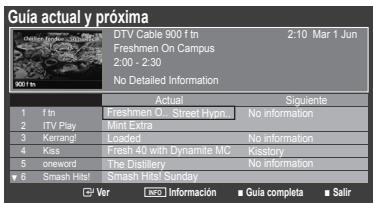

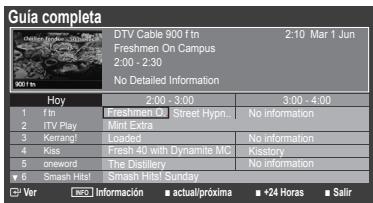

Uso de Guía actual y próxima / Guía completa

Guía actual y próxima

Debe... Ver un programa en la lista EPG Seleccionar una posición pulsando los botones ▲, ▼, ◄, ►. Salir de la guía Pulsar el botón azul Si el programa siguiente está seleccionado, se concreta con un icono de reloj. Si se vuelve a pulsar el botón ENTERE y se pulsa los botones ◄, ► para seleccionar la Cancelar progr., la programación se cancela y el icono del reloj desaparece. Ver información de los programas Seleccionar un programa pulsando los botones ▲, ▼, ◄, ►. A continuación pulse el botón INFO cuando se resalte el programa deseado. El título del programa se muestra en la parte superior del centro de la pantalla. Pulse el botón INFO para obtener información detallada. En la información detallada se incluye el número del canal, la hora de ejecución, la barra de estado, el nivel del control paterno, la información de calidad del vídeo (HD/SD), los modos de sonido, subtítulos o teletexto, los idiomas de los subtítulos o del teletexto y un resumen breve del programa seleccionado. ‘...’ se muestra si el resumen es largo. Intercambiar entre Guía actual y próxima o Pulsar el botón rojo varias veces. Guía completa En Guía completa Desplazarse rápidamente hacia atrás (24 horas). Pulsar el botón verde varias veces. Desplazarse rápidamente hacia adelante (24 horas). Pulsar el botón amarillo varias veces.

BN68-02360A_01L09.indb 10

2009-08-31 �� 10:31:25

¦ Gestión de los canales

Muestra todos los canales disponibles actualmente.

Con este menú puede agregar y borrar los canales o configurarlos como favoritos y usar la guía de programas de las emisoras digitales.

Muestra todos los canales añadidos.

■ Selección T Herramientas

Muestra todos los canales favoritos.

O Para seleccionar los canales favoritos que ha configurado, pulse el botón FAV.CH del mando a distancia.  Programado

Muestra todos los programas actualmente reservados.

N Seleccione un canal en las pantallas Todos los canales, Canales añadidos o Favoritos con los botones ▲ / ▼ y pulse el botón ENTERE. A continuación puede ver el canal seleccionado. N Uso de los botones de colores en la lista de canales – Rojo (Tipo de canal): Cambiar entre TV, Radio, Datos / Otr y Todos. – Verde (Zoom): Aumenta o reduce un número de canal. – Amarillo (Selección ): Selecciona varias listas de canales. Puede realizar las funciones de añadir, borrar, añadir a favoritos, borrar de favoritos, bloquear o desbloquear con varios canales al mismo tiempo. Seleccione los canales que desee y pulse el botón amarillo para configurar los canales seleccionados al mismo tiempo. Aparece la marca c a la izquierda de los canales seleccionados. – TOOLS (Herramientas): Muestra los menús Borrar (o Añadir), Añadir a Favoritos (o Borrar de Favoritos), Bloquear (o Desbloquear), Visual. con temp, Modificac. nombre canal, Ordenar,Modificac. número canal, Seleccionar todos, (o Deselecc. todos), Guardado automático. (Los menús de las opciones pueden cambiar, dependiendo de la situación.) N Iconos de la pantalla de estado del canal ● A : Canal analógico. ● c : Canal seleccionado al pulsar el botón amarillo. ● * : Canal configurado como favorito. ● ( : Programa que se está emitiendo. ● \ : Canal bloqueado. ● ) : Programa reservado

Menú de opciones de la lista de canales (en Todos los canales / Canales añadidos / Favoritos)

N Pulse el botón TOOLS para usar el menú de opciones. N Los elementos del menú de opciones pueden variar según el estado del canal.  Añadir / Borrar

 Añadir a Favoritos / Borrar de Favoritos

Puede suprimir o añadir un canal para que se muestren los canales que desee.

N Todos los canales borrados se mostrarán en el menú Todos los canales. N Un canal de color gris quiere decir que se ha suprimido. N El menú Añadir sólo aparece con los canales borrados. N También puede borrar un canal en los menús Canales añadidos o Favoritos de la misma manera.

Añadir a Favoritos Bloquear Visualiz. con temporiz. Modificac. nombre canal Ordenar ▼

■ Tipo de canal ■ Zoom ■ Selección Puede configurar como favoritos los canales que vea con más frecuencia. T Pulse el botón TOOLS para ver el menú Herramientas. También puede establecer el canal favorito que añadir o suprimir si selecciona Herramientas → Añadir a Favoritos (o Borrar de Favoritos). N Se mostrará el símbolo ‘*’ y el canal se configurará como favorito. N Todos los canales seleccionados se mostrarán en el menú Favoritos.

BN68-02360A_01L09.indb 11

2009-08-31 �� 10:31:26

 Bloquear / Desbloquear

Se puede bloquear un canal para que no se pueda seleccionar ni visualizar. Está función está disponible sólo cuando Segur. niños está configurado como Act.. (consulte la página 21)

N Aparece la pantalla para la introducción del número PIN. Escriba su código PIN de 4 dígitos. N El código PIN predeterminado para un televisor nuevo es 0-0-0-0. Se puede cambiar el PIN seleccionando Change PIN en el menú. N Se muestra el símbolo ‘\’ y el canal queda bloqueado.  Visualiz. con temporiz.

Si reserva un programa que desea ver, el canal se cambia automáticamente al canal reservado en la lista de canales aunque esté viendo otro canal. Para reservar un programa, en primer lugar debe configurar la hora actual. (Consulte la página 19)

N Sólo se pueden reservar los canales memorizados. N Puede ajustar el canal, el día, el mes, el año, la hora y el minuto directamente pulsando los botones numéricos del mando a distancia. N La reserva de un programa se muestra en el menú Programa. N Guía de programas digitales y reserva de visualización Si se ha seleccionado un canal digital y se pulsa el botón ► aparece la guía de programas del canal. Se puede reservar un programa mediante el procedimiento descrito anteriormente.  Modificac. nombre canal (sólo canales analógicos)

Los canales se pueden etiquetar con el propósito de que al seleccionar éstos se pueda ver su nombre.

N Los nombres de los canales digitales se asignan automáticamente y no se pueden etiquetar.  Modificac. número canal (sólo canales digitales)

También puede editar el número del canal pulsando los botones numéricos del mando a distancia.

 Ordenar (sólo canales analógicos)

Esta operación permite cambiar los números de programa de los canales memorizados. Puede que sea necesario realizarla después de la memorización automática.

 Seleccionar todos / Deseleccionar todo

● Seleccionar todos: Puede seleccionar todos los canales de la lista.

● Deseleccionar todo: Puede anular la selección de todos los canales. N Sólo se puede seleccionar Deseleccionar todo si hay canales seleccionados.  Guardado automático

N Si desea más detalles sobre las opciones de configuración, consulte la página 8.

N Si el canal está bloqueado con la función Segur. niños aparece la ventana para la introducción del código PIN.

Menú de opciones de la lista de canales (en Programmed)

Se puede ver, cambiar o borrar una reserva. N Pulse el botón TOOLS para usar el menú de opciones.  Cambiar información Programado

Selecciónelo para cambiar la reserva de visualización.

Selecciónelo para cancelar la reserva de visualización.

Selecciónelo para ver una reserva de visualización. (También se puede cambiar la información de reserva.)

■ Zoom ■ Selección T Herramientas E Información

Seleccionar todos los programas reservados.

BN68-02360A_01L09.indb 12

2009-08-31 �� 10:31:26

CONTROL DE LA IMAGEN

¦ Configuración del menú de imagen ❑ Modo Imagen

Puede seleccionar el tipo de imagen que mejor cumpla sus requisitos de visualización.

T Pulse el botón TOOLS para ver el menú Herramientas. También se puede configurar el modo de la imagen seleccionando Herramientas → Modo imagen.  Dinámico

Selecciona la alta definición en la imagen, en una habitación luminosa.

Selecciona la visualización óptima de la imagen, en un entorno normal.

Selecciona la visualización para ver películas en una sala oscura.

Reinicio de la imagen

El televisor tiene varias opciones de configuración que permiten controlar la calidad de la imagen. ● Luz de fondo: Ajusta el brillo de la luz de fondo de la pantalla LCD. ● Contraste: Ajusta el nivel del contraste de la imagen. ● Brillo: Ajusta el nivel del brillo de la imagen. ● Nitidez: Ajusta la definición de los bordes de la imagen. ● Color: Ajusta la saturación del color de la imagen. ● Matiz (V/R): Ajusta el matiz del color de la imagen. N Seleccione el modo de imagen que desee ajustar en primer lugar. Los valores ajustados se guardan para cada modo de imagen. N Cuando se cambian Luz de fondo, Contraste, Brillo, Nitidez, Color o Matiz (V/R), la presentación en la pantalla OSD se ajusta consecuentemente. N En los modos analógicos TV, Ext., AV del sistema PAL no se puede utilizar la función Matiz (V/R). N En el modo PC, sólo se pueden realizar cambios en las opciones Luz de fondo, Contraste y Brillo. N La configuración de cada dispositivo externo conectado a una entrada del televisor se puede ajustar y guardar. N La energía consumida durante el uso se puede reducir significativamente si se disminuye el nivel del brillo de la imagen, lo cual reduce el costo total de funcionamiento.

❑ Configuración avanzada

Los nuevos televisores Samsung permiten una configuración más precisa aun de la imagen que los modelos anteriores. Consulte más adelante cómo realizar una configuración detallada. N Configuración avanzada está disponible en los modos Estándar o Película. N En el modo PC, sólo se pueden cambiar Gamma y Balance de blanco entre los elementos de Configuración avanzada.  Tono del negro → Des. / Oscuro / Más oscuro / El más oscuro

Se puede seleccionar el nivel de negro en la pantalla para ajustar la profundidad de ésta.

 Contraste dinám. → Des. / Bajo / Medio / Alto

Se puede ajustar el contraste de la pantalla para conseguir un contraste óptimo.

Se puede ajustar la intensidad de los colores primarios (rojo, verde, azul).

La gama de colores es una matriz compuesta por los colores rojo, verde y azul. Seleccione su gama favorita de color y disfrute de unos colores auténticamente naturales.

● Original: Proporciona tonos de color profundos y ricos. ● Auto: Ajusta automáticamente al tono de color más natural de acuerdo con las fuentes del programa.

BN68-02360A_01L09.indb 13

2009-08-31 �� 10:31:26

Se puede ajustar la temperatura del color para conseguir colores más naturales.

● Rojo - / Verde - / Azul - / Rojo + / Verde + / Azul +: Puede ajustar la ‘temperatura’ del color en las áreas claras si cambia los valores de R, G, B. Sólo se recomienda para los usuarios avanzados. ● Rest.: El balance de blanco anteriormente ajustado se restablecerá con los valores predefinidos de fábrica.  Tono de piel Tono piel

Permite acentuar el ‘Tono de piel Tono piel’ rosado de las imágenes.

N Al cambiar el valor de ajuste se actualizará la pantalla ajustada.  Mejora del borde → Des. / Act.

Permite acentuar los bordes de los objetos en las imágenes.

❑ Opciones de imagen

N En el modo PC sólo se pueden hacer cambios en los elementos Tono color y Tamaño del menú Opciones de imagen.  Tono color → Frío / Normal / Cálido1 / Cálido2

Puede seleccionar el tono de color que le resulte más cómodo para la vista.

N La configuración de cada dispositivo externo conectado a una entrada del televisor se puede ajustar y guardar. N Cálido1 o Cálido2 sólo están disponibles cuando el modo de imagen es Película.  Tamaño

Puede seleccionar el tamaño de imagen que mejor se adapte a sus requisitos de visualización.

T Pulse el botón TOOLS para ver el menú Herramientas. También se puede configurar el tamaño seleccionando Herramientas → Tamaño de imagen. ● Ancho auto.: Ajusta automáticamente el tamaño de la imagen a la relación de aspecto de la pantalla 16:9. ● 16:9: Ajusta el tamaño de la imagen a 16:9, adecuado para ver los DVD o las emisiones en formato ancho. ● Zoom ancho: Aumenta el tamaño de la imagen más que 4:3. ● Zoom: Amplía la imagen ancha de 16:9 (en sentido vertical) para que la imagen ocupe el tamaño de la pantalla. ● 4:3: Es la configuración predeterminada para una película de vídeo o una emisión normal. ● Ajuste en pantalla Ajuste pantalla: Use la función para ver la imagen completa sin cortes cuando la entrada de la señal sea HDMI (720p / 1080i) o Componente (1080i). N Según la fuente de entrada, las opciones de tamaño de la imagen pueden variar. N Las opciones disponibles pueden diferir según el modelo seleccionado. N En el modo PC, sólo se pueden ajustar los modos 16:9 y 4:3. N La configuración de cada dispositivo externo conectado a una entrada del televisor se puede ajustar y guardar. N Puede producirse una retención temporal de imagen cuando se ve una imagen estática durante más de dos horas. N Zoom ancho: Pulse el botón ► para seleccionar Posición y, a continuación, pulse el botón ENTERE. Pulse los botones ▲ o ▼ para desplazar la imagen hacia arriba o hacia abajo. A continuación pulse el botón ENTERE. N Zoom: Pulse el botón ► para seleccionar Posición y, a continuación, pulse el botón ENTERE. Pulse los botones ▲ o ▼ para desplazar la imagen hacia arriba o hacia abajo. A continuación pulse el botón ENTERE. Pulse el botón ► para seleccionar Tamaño y, a continuación, pulse el botón ENTERE. Utilice los botones ▲ o ▼ para ampliar o reducir el tamaño de la imagen en dirección vertical. A continuación pulse el botón ENTERE. N Después de seleccionar Ajuste en pantalla Ajuste pantalla en los modos HDMI (1080i) o Component (1080i): Seleccione Posición con los botones ◄ o ►. Use los botones ▲, ▼, ◄ o ► para mover la imagen. Rest.: Pulse los botones ◄ o ► para seleccionar Rest. y, a continuación, pulse el botón ENTERE. Puede inicializar la configuración. N Si se usa la función Ajuste en pantalla Ajuste pantalla con la entrada HDMI 720p, en los laterales superior, inferior, izquierdo y derecho de la pantalla se cortará 1 línea como en la función de sobreexploración.  Modo Pantalla → 16:9 / Zoom ancho / Zoom / 4:3

Cuando se configura el tamaño de la imagen como Ancho auto. en un televisor panorámico 16:9, se puede determinar el tamaño de la imagen para ver una imagen en pantalla panorámica 4:3 WSS o ninguna. Cada país europeo exige un tamaño de imagen diferente, de modo que esta función está concebida con la intención de que los usuarios la seleccionen.

● 16:9: Ajusta la imagen al modo panorámico 16:9. ● Zoom ancho: Aumenta el tamaño de la imagen más que 4:3. ● Zoom: Aumenta el tamaño de la imagen verticalmente en la pantalla. ● 4:3: Ajusta la imagen al modo normal 4:3. N Esta función está disponible en el modo Ancho auto.. N Esta función no está disponible en los modos PC, Componente o HDMI.

BN68-02360A_01L09.indb 14

2009-08-31 �� 10:31:26

 Digital NR → Des. / Bajo / Medio / Alto / Auto

Si la señal de emisión que recibe el televisor es débil, puede activarse la función Digital Noise Reduction para reducir la estática y las imágenes superpuestas que pueden aparecer en la pantalla.

N Cuando la señal sea débil, seleccione alguna de las otras opciones hasta que se vea una imagen de mejor calidad.  N.neg HDMI → Normal / Bajo

Se puede seleccionar directamente el nivel de negro en la pantalla para ajustar la profundidad de ésta.

N Esta función sólo está activa cuando se conecta la entrada externa a HDMI (señales RGB).  Modo de película → Des. / Auto

El televisor se puede configurar para que perciba y procese automáticamente las señales de película de todas las fuentes y ajuste la mejor calidad de imagen.

N Modo de película es compatible con TV, AV, COMPONENT(480i/1080i) y HDMI(480i/1080i).

❑ Reinicio de la imagen → Rest. modo imagen / Cancelar

Restablece todos los ajustes predeterminados. N Seleccione un modo de imagen que desee restaurar. La restauración se realiza en cada modo de imagen. ● Rest. modo imagen: Los valores actuales de la imagen vuelven a la configuración predeterminada.

¦ Uso del televisor como una pantalla de ordenador (PC)

Configuración del software del PC (basado en Windows XP) A continuación se muestra la configuración de pantalla de Windows para un ordenador típico. Probablemente la pantalla real de su PC sea distinta, según la versión concreta de Windows y de la tarjeta de vídeo que tenga. Aunque las pantallas reales sean diferentes, la información de configuración básica que se aplica en casi todos los casos es la misma. (En caso contrario, póngase en contacto con el fabricante del ordenador o con el distribuidor de Samsung.) 1. Primero, haga clic en ‘Panel de control’ en el menú Inicio de Windows. 2. Cuando aparezca la ventana del panel de control, haga clic en ‘Apariencia y temas’ y aparecerá un cuadro de diálogo. 3. Cuando aparezca la ventana del panel de control, haga clic en ‘Pantalla’ y aparecerá un cuadro de diálogo. 4. Seleccione la ficha ‘Configuración’ en el cuadro de diálogo. Configuración correcta del tamaño (resolución): óptima 1360 x 768 píxeles Si existe una opción de frecuencia vertical en el cuadro de diálogo de configuración de la pantalla, el valor correcto es ‘60’ o ‘60 Hz’. En caso contrario, haga clic en ‘OK’ y salga del cuadro de diálogo.

BN68-02360A_01L09.indb 15

2009-08-31 �� 10:31:26

Tanto la posición en la pantalla como el tamaño varían dependiendo del tipo de monitor del PC y de su resolución. Se recomiendan las resoluciones de la tabla.

 Entradas D-Sub y HDMI/DVI Modo

IBM Cuando se usa una conexión de cable HDMI/DVI, se debe conectar en el terminal HDMI IN 1(DVI).

No se admite el modo entrelazado. El aparato puede funcionar incorrectamente si se selecciona un formato de vídeo que no sea estándar. Los modos Independiente y Compuesto no se admiten. SOG no se admite.

¦ Ajuste del televisor con el ordenador

N Preselección: Pulse el botón SOURCE para seleccionar el modo PC.

Esta función permite que la pantalla de PC del equipo se ajuste automáticamente a la señal de vídeo del PC. Los valores fino, grueso y posición se ajustan automáticamente.

N Esta función no se puede utilizar en modo DVI-HDMI. T Pulse el botón TOOLS para ver el menú Herramientas. También se puede configurar esta opción seleccionando Herramientas → Ajuste automático.

Configuración avanzada Opciones de imagen Reinicio de la imagen

El objetivo del ajuste de la calidad de imagen es eliminar o reducir las interferencias. Si el ruido no se elimina mediante la sintonización fina, ajuste la frecuencia lo mejor que pueda (Grueso) y vuelva a realizar la sintonización fina. Después de reducir el ruido, vuelva a ajustar la imagen para que quede alineada en el centro de la pantalla.

 Posición de PC Ajuste la posición de la pantalla del PC si no se acopla a la pantalla del TV. Pulse los botones ▲ o ▼ para ajustar la posición vertical. Pulse los botones ◄ o ► para ajustar la posición horizontal.

 Restablecer imagen

Puede recuperar todos los ajustes de imagen predeterminados de fábrica.

BN68-02360A_01L09.indb 16

2009-08-31 �� 10:31:27

¦ Configuración del menú de sonido ❑ Modo → Estándar / Música / Película / Voz clara / Personal

Selecciona el modo de sonido normal.

Se puede seleccionar el modo de sonido que se ajuste mejor a las preferencias personales.

T Pulse el botón TOOLS para ver el menú Herramientas. También se puede configurar el modo de sonido seleccionando Herramientas → Modo de sonido.

Descripción de audio

Refuerza la música por encima de las voces.

Ofrece el mejor sonido para películas.

Refuerza la voz sobre otros sonidos.

Mantiene los valores personalizados del sonido.

Es posible ajustar los parámetros del sonido según las preferencias personales.  Modo

Se puede seleccionar el modo de sonido que se ajuste mejor a las preferencias personales.

Ajusta el balance entre los altavoces izquierdo y derecho.

 100Hz / 300Hz / 1KHz / 3KHz / 10KHz (ajuste de ancho de banda)

Para ajustar el nivel de las diferentes frecuencias de ancho de banda

Restablece todos los ajustes predeterminados del ecualizador.

❑ SRS TruSurround HD → Des. / Act.

SRS TruSurround HD es una tecnología SRS patentada que solventa el problema de reproducir contenido multicanal 5.1 en dos altavoces. TruSurround proporciona una experiencia de sonido virtual convincente a través de cualquier sistema de reproducción con dos altavoces, incluso con los altavoces internos del televisor. Es totalmente compatible con todos los formatos multicanal.

❑ Idioma de audio (sólo canales digitales)

Se pueden cambiar los valores predeterminados para los idiomas del audio. Muestra la información del idioma para el flujo de entrada. N Sólo se puede seleccionar uno de los idiomas que ofrece la emisora. N Cuando se visualiza un canal digital se puede seleccionar esta opción.

❑ Formato audio → MPEG / Dolby Digital (sólo canales digitales)

Cuando el sonido se emite desde un altavoz principal y un receptor de audio, se puede originar un sonido de eco debido a las diferencias en la velocidad de decodificación entre el altavoz principal y el receptor de audio. En tales casos, use la función Altavoz de TV. N El formato de audio aparece según el tipo de señal de emisión. N Cuando se visualiza un canal digital se puede seleccionar esta opción.

BN68-02360A_01L09.indb 17

2009-08-31 �� 10:31:27

❑ Descripción de audio (sólo canales digitales)

Es una función auxiliar de audio que proporciona una pista de audio adicional para personas con problemas de vista. Esta función maneja el flujo de audio de AD (Descripción de audio) cuando se envía desde el emisor con el audio principal. Los usuarios pueden activar o desactivar la descripción de audio y controlar el volumen. O Pulse el botón AD del mando a distancia para seleccionar Des. o Act..  Descripción de audio → Des. / Act.

Activa o desactiva la función de descripción del audio.

Se puede ajustar el volumen de la descripción de audio.

N Volumen está activo cuando Descripción de audio se configura como Act..

❑ Volumen automático → Des. / Act.

Cada emisora tiene sus propias condiciones de señal y resulta incómodo ajustar el volumen cada vez que se cambia de canal. Esta función permite ajustar automáticamente el volumen de un canal disminuyendo la salida de sonido cuando la señal de modulación es alta o aumentando la salida de sonido cuando la señal de modulación es baja.

❑ Seleccionar altavoz → Altavoz externo / Altavoz de TV Si desea usar unos altavoces independientes, cancele el amplificador interno.

N Los botones del volumen y MUTE no funcionan cuando Seleccionar altavoz está configurado como Altavoz externo. N Si se selecciona Altavoz externo en el menú Seleccionar altavoz se limita la configuración del sonido.

❑ Reinicio del sonido → Restablecer todo / Rest. m. sonido / Cancelar

Puede restaurar la configuración del sonido con los valores predeterminados de fábrica.

¦ Selección del modo de sonido

Puede definir el modo de sonido en el menú Herramientas. Cuando se configura Dual l ll, el modo de sonido actual se muestra en la pantalla.

Mono Estéreo Dual Mono Estéreo Dual

MONO Estéreo ↔ MONO DUAL 1 ↔ DUAL 2 MONO MONO ↔ Estéreo MONO ↔ DUAL 1 DUAL 2

Cambio automático DUAL 1 Cambio automático DUAL 1

N Si la señal de estéreo es débil y el modo cambia de forma automática, cambie a mono.

N Esta función sólo está activa en la señal de sonido estéreo. Está desactivada en la señal de sonido monoaural. N Esta función sólo está disponible en el modo TV.

BN68-02360A_01L09.indb 18

2009-08-31 �� 10:31:27

¦ Configuración del menú de configuración ❑ Idioma del menú

Se puede configurar el idioma de los menús.

Idioma del menú : Español

Para usar las diferentes funciones del temporizador del televisor es necesario configurar el reloj.

N La hora actual aparecerá siempre que se pulse el botón INFO. N Si desconecta el cable de alimentación, debe configurar el reloj de nuevo. ● Modo de reloj Se puede configurar la hora actual manual o automáticamente. – Auto: Configure la hora automáticamente mediante la información de la hora de la emisión digital. – Manual: Configure la hora actual manualmente. N Según la emisora y la señal, la hora automática no se puede ajustar correctamente. En tal caso, debe hacerlo manualmente. N La antena y el cable se deben conectar para ajustar la hora automáticamente. ● Ajustar hora Puede ajustar la hora actual manualmente. N Establezca este elemento cuando configure Modo de reloj como Manual. N Puede ajustar el día, el mes, el año, la hora y el minuto directamente pulsando los botones numéricos del mando a distancia.  Temp. desc. → Des. / 30 min / 60 min / 90 min / 120 min / 150 min / 180 min

El temporizador de desconexión apaga automáticamente el televisor después de un período prefijado (30, 60, 90, 120, 150 y 180 minutos).

N Cuando el temporizador llega a 0, el televisor pasa al modo de espera de forma automática. N Para cancelar la función Temp. desc. seleccione Des.. T Pulse el botón TOOLS para ver el menú Herramientas. También puede configurar el temporizador seleccionando Herramientas → Temp. desc..  Temporizador 1 / Temporizador 2 / Temporizador 3

La activación y desactivación del temporizador se puede configurar de tres maneras. Debe ajustar el reloj en primer lugar.

● Hora encendido: Puede configurar la hora y los minutos y activar o desactivar el temporizador. (Para activar el temporizador con la configuración elegida, establézcalo en Activar.) ● Hora apagado: Puede configurar la hora y los minutos y activar o desactivar el temporizador. (Para activar el temporizador con la configuración elegida, establézcalo en Activar.) ● Volumen: Seleccione el nivel de volumen deseado. ● Antena: Selecc. Aérea o Cable. ● Canal: Permite seleccionar el canal deseado. ● Repetir: Seleccione Una vez, Cada día, Lun~Vie, Lun~Sáb, Sáb~Dom o Manual. N Con Manual seleccionado, pulse el botón ► para seleccionar el día de la semana. Pulse el botón ENTERE sobre el día deseado y aparecerá la marcac. N Puede ajustar la hora, los minutos y el canal pulsando los botones numéricos del mando a distancia. N Apagado automático Si activa el temporizador, el televisor se apagará si no se pulsa ningún botón durante 3 horas, después de que el temporizador lo haya puesto en marcha. Esta función sólo está disponible si el temporizador está activado y evita el recalentamiento que se puede producir si el televisor está encendido durante demasiado tiempo.

BN68-02360A_01L09.indb 19

2009-08-31 �� 10:31:27

Se pueden activar o desactivar los subtítulos. Use este menú para configurar el modo de subtítulo. Normal es la opción básica y

Duro de oído es la opción para personas con problemas de audición. ● Subtítulos → Des. / Act.: Activa o desactiva los subtítulos. ● Modo → Normal / Duro de oído: Establece el modo de los subtítulos. ● Idioma de los subtítulos: Establece el idioma de los subtítulos. N Si el programa que se está viendo no admite la opción Duro de oído, automáticamente se activa Normal aunque se seleccione Duro de oído. N El inglés es el idioma predeterminado cuando en una emisión no está disponible la selección de idiomas. O Puede seleccionar estas opciones pulsando el botón SUBT del mando a distancia.  Texto digital → Inhabilitar / Habilitar (sólo RU)

Si el programa se emite con texto digital, esta opción está activada.

N MHEG (Multimedia and Hypermedia Information Coding Experts Group-Grupo de expertos para la codificación de la información hipermedia y multimedia) Es una norma internacional para los sistemas de codificación de datos que se utilizan en hipermedia y multimedia. Es un nivel superior al sistema MPEG que incluye hipermedia vinculado a datos, como imágenes fijas, servicios de caracteres, animaciones, gráficos y archivos de vídeo así como datos multimedia. MHEG es una tecnología de interacción de tiempo de ejecución del usuario que se aplica en varios campos, como VOD (vídeo a la carta), ITV (televisión interactiva), EC (comercio electrónico), educación a distancia, teleconferencias, bibliotecas digitales y juegos de red.  Idioma del teletexto

Se puede configurar el idioma del teletexto seleccionando el tipo de idioma.

N El inglés es el idioma predeterminado cuando en una emisión no está disponible la selección de idiomas.  Preferencia

Idioma principal audio / Idioma secundario audio / Idioma princ. subtítulos / Idioma sec. subtítulos /

Idioma principal del teletexto / Idioma secundario del teletexto Con esta función los usuarios pueden seleccionar uno de los idiomas. El idioma seleccionado aquí se convierte en el predeterminado cuando se selecciona un canal. Si se cambia la configuración del idioma, las opciones de idioma de los subtítulos, del audio o del teletexto del menú de idioma se cambian automáticamente al idioma seleccionado. Las opciones de idioma de los subtítulos, del audio y del teletexto, del menú de idioma, muestran una lista de los idiomas admitidos en el canal actual y la selección se resalta. Si cambia la configuración del idioma, ésta sólo es válida en el canal actual. Los cambios de configuración no afectan a las opciones de idioma principal de los subtítulos, del audio o del teletexto del menú de preferencias.

Menú CI Permite al usuario realizar selecciones en el menú CAM proporcionado. Seleccione el menú CI según el menú de la tarjeta

PC. Info. sobre la aplicación La interfaz común contiene y muestra información acerca del CAM insertado en la ranura CI. N La información de la aplicación insertada se refiere a la TARJETA CI. La instalación del CAM puede efectuarse con el televisor encendido o apagado. 1. Puede adquirir el módulo del CAM de CI por teléfono o en el distribuidor más cercano a su domicilio. 2. Inserte la TARJETA CI en el CAM siguiendo la dirección de la flecha hasta que encaje. 3. Inserte el CAM con la TARJETA CI instalada en la ranura para interfaz común. (Inserte el CAM, siguiendo la dirección de la flecha, hasta el fondo, de modo que quede paralelo a la ranura.) 4. Compruebe si se ven imágenes en un canal de señal codificada. N El módulo CAM no se admite en algunos países o zonas; consulte a su distribuidor local.

BN68-02360A_01L09.indb 20

2009-08-31 �� 10:31:27

Antes de que se muestre la pantalla de configuración, aparece la pantalla para la introducción del código PIN. Escriba su código PIN de 4 dígitos. El código PIN predeterminado para un televisor nuevo es 0-0-0-0. Se puede cambiar el PIN seleccionando Cambiar PIN en el menú.  Segur. niños → Des. / Act.

Esta función permite bloquear el vídeo y el audio para evitar que los usuarios no autorizados (por ejemplo, los niños) puedan ver programas poco recomendables.

N Se pueden bloquear algunos canales en la lista de canales. (Consulte la página 12.) N Segur. niños sólo está disponible en el modo TV.  Bloqueo paterno

Con esta función se puede impedir por medio de un código PIN (número de identificación personal) de 4 dígitos definido por el usuario que personas no autorizadas, como los niños, vean programas inadecuados.

N El elemento Bloqueo paterno difiere según el país. N Una vez establecido Bloqueo paterno, se muestra el símbolo ‘\’. N Perm. todo: Se pulsa para desbloquear todos los programas de televisión. Bloq. todo: Se pulsa para bloquear todos los programas de televisión.

 Cambiar PIN Se puede cambiar el número ID personal necesario para configurar el televisor.

N Si ha olvidado el código PIN, pulse los botones del mando a distancia en la siguiente secuencia para reiniciar el PIN a 0-0-0-0 : POWER (Des.) → MUTE → 8 → 2 → 4 → POWER (Act.).

 Modo Juego → Des. / Act.

Cuando se conecta una videoconsola como PlayStation™ o Xbox™, se puede experimentar una sensación más realista al seleccionar el menú de juegos.

N Para desconectar la videoconsola y conectar otro dispositivo externo, cancele el modo de juegos en el menú de configuración. N Si visualiza el menú de TV en el Modo Juego la pantalla tiembla ligeramente. N Modo Juego no está disponible en los modos normales de TV y PC. N Si Modo Juego está activado: – El modo de imagen se cambia automáticamente a Estándar y los usuarios no pueden cambiar el modo. – El modo de sonido se cambia automáticamente a Personal y los usuarios no pueden cambiar el modo. Ajuste el sonido con el ecualizador. N La función para establecer el sonido está activada. Si selecciona la función de restablecer el sonido después de configurar el ecualizador, la configuración de éste recupera los parámetros predeterminados de fábrica.  Ahorro energía → Des. / Bajo / Medio / Alto / Imagen desact. / Auto

Esta función ajusta el brillo del televisor, lo cual reduce el consumo de energía. Si desea ver la televisión por la noche, ajuste la opción del modo Ahorro energía en Modo; sus ojos se lo agradecerán y, además, reducirá el consumo de energía.

Si se selecciona Imagen desact., la pantalla se apaga y sólo se puede oír el sonido. Pulse cualquier botón para salir de Imagen desact.. N En el menú Tools, la función Imagen desact. no se admite.. T Pulse el botón TOOLS para ver el menú Herramientas. También puede configurar esta opción seleccionando Herramientas→ Ahorro energía.  Melodía → Des. / Bajo / Medio / Alto

Se puede establecer un sonido de melodía que se oiga cuando el televisor se encienda o se apague.

N La melodía no se reproduce – Cuando no hay salida de sonido desde el televisor porque se ha activado el botón MUTE. – Cuando no hay salida de sonido desde el televisor porque se ha pulsado el botón del volumen (–). – Cuando la función de temporizador ha apagado el televisor.

BN68-02360A_01L09.indb 21

2009-08-31 �� 10:31:27

ENTRADA / Asistencia técnica

¦ Configuración del menú de entrada ❑ Fuentes Entrada

Úselo para seleccionar TV u otras fuentes de entrada externas como reproductores de DVD/

Blu-ray o receptores de cable y satélite (decodificadores), conectados al televisor. Permite seleccionar la fuente de entrada que se prefiera. O Pulse el botón SOURCE del mando a distancia para ver una fuente de señal externa. El modo TV se puede seleccionar pulsando el botón TV.

N Puede elegir solamente los dispositivos externos que estén conectados al televisor. En

Fuentes, las entradas conectadas se resaltan y se ordenan en la parte superior. Las entradas que no están conectadas se ordenan en la parte inferior. N Ext. y PC siempre permanecen activados. N TOOLS (Herramientas): Muestra los menús Editar nombre e Información.

Dé un nombre al dispositivo conectado en las tomas de entrada; de esta manera será más fácil seleccionar el dispositivo de entrada.  Vídeo / DVD / Cable STB / Satélite STB / PVR STB / Receptor AV / Juego / Videocámara / PC / DVI / DVI PC / TV / IPTV /

Blu- ray / HD DVD / DMA N Cuando se conecta un cable HDMI/DVI al puerto HDMI IN 1(DVI), se debe establecer el modo HDMI1/DVI como DVI o

DVI PC en Editar nombre del modo Entrada. En este caso, se necesita una conexión de sonido independiente.

¦ Configuración del menú de ayuda

❑ Autodiagnóstico  Prueba de imagen

Si cree que tiene un problema con la imagen, efectúe la prueba de imagen. Compruebe el patrón del color en la pantalla para ver si persiste el problema.

● Sí: Si el patrón de prueba no aparece o si hay ruido en el patrón de prueba, seleccione Sí. Puede haber un problema en el televisor. Póngase en contacto con el centro de servicio de Samsung. ● No: Si el patrón de prueba se muestra correctamente, seleccione No. Puede haber un problema en el equipo externo. Compruebe las conexiones. Si persiste el problema, consulte el manual del usuario del dispositivo externo.

Guía de conexión HD Contacto con Samsung

Si cree que tiene un problema con el sonido, efectúe la prueba de sonido. Compruebe el sonido reproduciendo una melodía en el televisor. En la pantalla se muestra ‘¿El problema aún existe con esta prueba de sonido?’.

N Si no oye sonido en los altavoces del televisor, antes de realizar la prueba de sonido, asegúrese de que Seleccionar altavoz esté configurado como Altavoz de TV en el menú de sonido. N La melodía se oirá durante la prueba aunque Seleccionar altavoz esté establecido como Altavoz externo o se haya silenciado el sonido con el botón MUTE. ● Sí: Si durante la prueba de sonido sólo oye sonido desde un altavoz o no oye ningún sonido, seleccione Sí. Puede haber un problema en el televisor. Póngase en contacto con el centro de servicio de Samsung. ● No: Si oye sonido desde los altavoces, seleccione No. Puede haber un problema en el equipo externo. Compruebe las conexiones. Si persiste el problema, consulte el manual del usuario del dispositivo externo.  Información de señal (sólo canales digitales)

A diferencia de los canales analógicos, en los que puede variar la calidad de la recepción desde 'con nieve' hasta nítida, los canales digitales (HDTV) tienen una calidad de recepción perfecta o no hay recepción. Por ello, a diferencia de los canales analógicos, no se puede realizar una sintonización fina de un canal digital. Se puede, no obstante, ajustar la antena para mejorar la recepción de los canales digitales disponibles.

N Si el medidor de la intensidad de la señal indica que ésta es débil, mueva la antena para aumentar la intensidad de la señal. Siga ajustando la antena hasta que encuentre la mejor posición para recibir la señal más fuerte.

BN68-02360A_01L09.indb 22

2009-08-31 �� 10:31:28

Para mantener el producto actualizado con las nuevas funciones de la televisión digital se envían periódicamente actualizaciones de software como parte de la señal normal de televisión. Automáticamente se detectan estas señales y se muestra una pantalla de actualización del software. Se presenta la opción de instalar la actualización.

 POR USB Panel posterior del TV Inserte una unidad USB que contenga la actualización del firmware en el televisor. No desconecte la alimentación ni extraiga la unidad USB mientras se aplican las actualizaciones.

El televisor se apagará y se encenderá automáticamente después de completar la actualización del firmware. Después de realizar la actualización compruebe la versión del firmware. Cuando se actualiza el software, la configuración de vídeo y audio que se haya efectuado vuelve a la configuración predeterminada (de fábrica). Es aconsejable anotar la configuración para recuperarla fácilmente después de la actualización.

Actualiza el software a través de una señal de emisión.

N Si selecciona esta función durante la fase de transmisión del software, busca el software disponible y lo descarga. N El tiempo necesario para la descarga del software lo determina el estado de la señal.  Modo suspensión

Para continuar con la actualización del software con el conmutador de encendido principal activado, actívelo pulsando los botones ▲ o ▼. 45 minutos después de haber entrado en el modo de suspensión, se inicia automáticamente una actualización manual. Dado que la alimentación de la unidad está activada internamente, la pantalla LCD puede encenderse ligeramente. Este fenómeno puede durar 1 hora mientras la actualización del software se completa.

 Software alternativo

Para mostrar la información de la versión del software.

❑ Guía de conexión HD Este menú presenta el método de conexión que ofrece una calidad óptima para la televisión de alta definición.

Consulte esta información cuando conecte dispositivos externos al TV.

❑ Contacto con Samsung

Consulte esta información si el televisor no funciona adecuadamente o si desea actualizar el software. Puede ver la información relacionada con el centro de servicio, el producto y el método de descarga de archivos de software.

BN68-02360A_01L09.indb 23

2009-08-31 �� 10:31:28

RECOMENDACIONES DE USO

¦ Función de teletexto La mayoría de los canales de televisión proporcionan servicios de información escrita mediante el teletexto. La página de índice de dicho servicio proporciona información sobre el uso de éste. Asimismo, se pueden seleccionar diversas opciones mediante el mando a distancia para ajustar el servicio a las necesidades del usuario. N Para que la información del teletexto se visualice correctamente, la recepción del canal debe ser estable. En caso contrario, puede perderse información o algunas páginas pueden no visualizarse. N Puede cambiar páginas de teletexto pulsando los botones numéricos del mando a distancia. 1 0 (modo) Se utiliza para seleccionar el modo de teletexto (LIST/FLOF). Si lo pulsa en el modo LIST, cambia al modo de guardar lista. En dicho modo se puede guardar la página de teletexto en la lista mediante el botón 8 (guardar). 2 5 (mostrar) Se usa para mostrar el texto oculto (respuestas a juegos, por ejemplo). Púlselo de nuevo para volver a la presentación normal. 3 4 (tamaño) Se utiliza para mostrar caracteres de doble tamaño en la parte superior de la pantalla. Si desea mostrarlos también en la parte inferior, vuelva a pulsar el botón. Púlselo de nuevo una vez para volver a la presentación normal. 4 8 (guardar) Se utiliza para guardar las páginas del teletexto. 5 Botones de colores (rojo/verde/ amarillo/azul) Si una emisora utiliza el sistema FASTEXT, los distintos temas cubiertos en una página de teletexto se codificarán en color y podrá seleccionarlos pulsando los botones de color. Pulse el correspondiente al tema deseado. La página muestra otra información con código de color que se puede seleccionar de la misma forma. Pulse el botón del color correspondiente para ver la página anterior o la siguiente.

6 / (activar teletexto/mezcla)

Se utiliza para activar el modo de teletexto tras seleccionar el canal que proporciona el servicio. Pulse dos veces para superponer el teletexto a la pantalla de emisión actual. 7 : (salir) Sale de la visualización de teletexto. 8 1 (página secundaria) Se utiliza para mostrar la página secundaria disponible. 9 2 (avanzar página) Se utiliza para mostrar la siguiente página de teletexto. 0 3 (retroceder página) Se utiliza para mostrar la página anterior de teletexto. ! 9 (retener) Se utiliza para retener la presentación en una página determinada si ésta está enlazada con varias páginas secundarias que se muestran automáticamente. Para reanudar, vuelva a pulsar el botón. @ 6 (índice) Se utiliza para mostrar la página de índice (contenido) en cualquier momento durante la visualización de teletexto. # 7 (cancelar) Se utiliza para visualizar la emisión cuando se busca una página.

Las páginas de teletexto se organizan en seis categorías:

A B C D E F Contenido

Número de página seleccionado. Identidad del canal. Número de página actual o indicaciones de la búsqueda. Fecha y hora. Texto. Información de estado. Información FASTEXT.

BN68-02360A_01L09.indb 24

2009-08-31 �� 10:31:28

N La información de teletexto se suele dividir en varias páginas que aparecen en secuencia y a las que se puede acceder:

– Introduciendo el número de página. – Seleccionando un título de la lista. – Seleccionando un encabezado de color (sistema FASTEXT). N El nivel de teletexto que admite el televisor es la versión 2.5, capaz de mostrar texto o gráficos adicionales. N Según la transmisión, puede haber paneles laterales en blanco al mostrar el teletexto. N En estos casos, el texto o los gráficos adicionales no se transmiten. N Los televisores más antiguos que no admiten la versión 2.5 no son capaces de mostrar texto o gráficos adicionales, independientemente de la transmisión de teletexto. O Pulse el botón TV para salir de la visualización de teletexto. N Con el teletexto 16:9, la imagen es 16:9

¦ Instalación del soporte

N Preparación: Coloque el soporte de la guía y el cuello de la cubierta en el soporte y, a continuación, fíjelo mediante los tornillos. Sólo aplicable a los modelos (modelos de 32 pulgadas). Parte posterior

1. Monte el TV de pantalla LCD en el soporte.

N Se necesitan dos o más personas para trasladar el televisor. N Para realizar el montaje debe tener en cuenta cuál es la parte frontal y cuál la posterior del soporte. N Para asegurar que el televisor esté instalado sobre el soporte al nivel adecuado, no ejerza una excesiva presión sobre la parte superior del lateral izquierdo o derecho del televisor. 2. Atornille dos tornillos en la posición 1 y otros dos en la posición2. N Levante el producto y apriete los tornillos. Si aprieta los tornillos sin levantar el televisor, éste puede inclinarse hacia uno de los lados.

¦ Instalación del equipo de montaje en la pared

Los elementos del montaje en la pared (se venden por separado) permiten instalar el televisor en una pared. Si desea más información sobre la instalación de los componentes para montaje en la pared, consulte las instrucciones que se facilitan con dichos elementos. Si necesita ayuda con la instalación del soporte mural, póngase en contacto con un técnico. Samsung Electronics no se hace responsable de los daños causados al producto o al usuario si éste ha efectuado la instalación del televisor. No instale el equipo de montaje mural mientras el televisor está encendido. Se podría producir una descarga eléctrica con riesgo de causar lesiones personales.

BN68-02360A_01L09.indb 25

2009-08-31 �� 10:31:29

¦ Uso del bloqueo Kensington antirrobos

El bloqueo Kensington es un dispositivo que se utiliza para fijar físicamente el sistema cuando se utiliza en un sitio público. El aspecto y el método de bloqueo pueden ser diferentes a los que se muestran en la ilustración según el fabricante. Consulte el manual proporcionado con el bloqueo Kensington para utilizarlo correctamente. El dispositivo de bloqueo debe adquirirse por separado. La ubicación del bloqueo Kensington puede variar según los modelos. 1. Introduzca el dispositivo de bloqueo en la ranura Kensington del TV LCD (1) y gírelo en la dirección de bloqueo (2). 2. Conecte el cable del bloqueo Kensington (3). 3. Fije el bloqueo Kensington a la mesa o a un objeto estático pesado.

¦ Seguridad en el espacio de instalación

Mantenga la distancia requerida entre el producto y otros objetos (por ejemplo, paredes) para asegurar la ventilación adecuada. En caso contrario, se podría producir un incendio por un incremento de la temperatura interna del producto. Instale el producto a la distancia requerida como se muestra en la ilustración. N Cuando utilice un soporte o un montaje mural, use sólo las piezas proporcionadas por Samsung Electronics.  Si utiliza piezas proporcionadas por otros fabricantes, podría tener problemas con el producto o éste se podría caer con el riesgo de cuasar lesiones personales.  Si utiliza piezas proporcionadas por otros fabricantes, podría tener problemas con el producto o éste se podría incendiar por el incremento de la temperatura interior debido a una mala ventilación. N El aspecto puede variar según el producto.

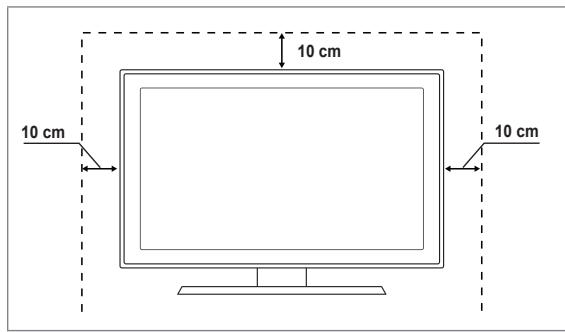

Instalación del producto sobre un soporte

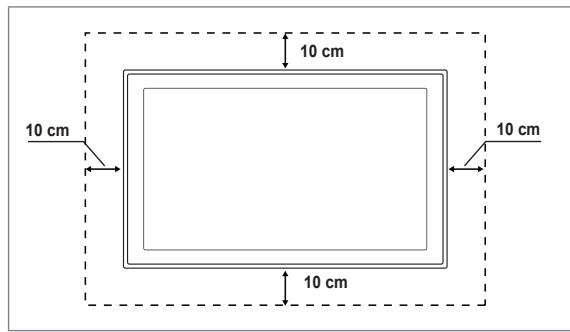

Instalación del producto en un montaje mural

BN68-02360A_01L09.indb 26

2009-08-31 �� 10:31:30

¦ Fijación del televisor a la pared

Precaución: Tirar del televisor, empujarlo o colgarse de él puede provocar su caída. En especial, procure que los niños no se cuelguen del televisor ni lo desestabilicen; éste podría caerse sobre ellos y causarles lesiones graves o incluso la muerte. Siga las precauciones de seguridad del folleto de seguridad incluido con el producto. Para mejorar la estabilidad instale un dispositivo antivuelco, como se explica a continuación.  Para impedir que el televisor se caiga:

1. Apriete firmemente las grapas sobre la pared con los tornillos. Asegúrese de que los tornillos estén bien afirmados en la pared.

N Según el tipo de pared quizás necesite algún material adicional para el anclaje. N Las grapas, los tornillos y la cadena no se suministran con el producto; deberá adquirirlos por separado. Pared 2. Quite los tornillos de la parte central posterior del televisor y con ellos monte las grapas en el televisor. N Quizás con el televisor no vayan incluidos los tornillos. En tal caso debe adquirirlos por separado con estas especificaciones. N Especificaciones de los tornillos – Televisores LCD de 17-29 pulgadas: M4 x L15 – Televisores LCD de 32-40 pulgadas: M6 x L15

3. Monte una cadena fuerte entre las grapas del televisor y de la pared de manera que quede bien tensada.

N Instale el televisor cerca de la pared para evitar que caiga hacia atrás. N Las grapas de la pared han de estar a la misma o a menor altura que las grapas del televisor. N Cuando desee mover el televisor deberá aflojar la cadena. 4. Compruebe que todas las conexiones estén bien aseguradas. Compruébelas periódicamente para detectar cualquier signo de fatiga o de fallo. Si tiene dudas sobre la seguridad de la instalación, póngase en contacto con un instalador profesional.

BN68-02360A_01L09.indb 27

2009-08-31 �� 10:31:30

¦ Solución de problemas

Si tiene algún problema con el televisor, consulte esta lista en primer lugar. Si ninguno de los consejos funciona, visite ‘www. samsung.com’ y haga clic en Support o llame al centro de atención al cliente que encontrará en la lista de la última página. Problema

En primer lugar, ejecute Prueba de imagen para confirmar que el televisor muestra correctamente la imagen de prueba.

● Vaya a MENU - Asistencia técnica - Autodiagnóstico - Prueba de imagen Calidad de la imagen Si la imagen de la prueba se muestra correctamente, la imagen deficiente puede provenir de la fuente o la señal. La imagen del televisor no se ve ● Si tiene un receptor de cable/decodificador analógico, cambie a un decodificador. Utilice tan bien como en la tienda. cables HDMI o de componentes para conseguir la mejor calidad de imagen de alta definición. ● Suscriptor de cable/satélite: Pruebe con emisoras de alta definición (HD) de la oferta de canales. ● Conexión de antena: Pruebe con emisoras de alta definición (HD) después de ejecutar la programación automática. N Muchos canales de alta definición (HD) mejoran los contenidos SD (definición estándar). ● Ajuste la resolución de la salida de vídeo del receptor de cable/decodificador en 1080i o 720p. ● Compruebe que está viendo la televisión a la distancia mínima recomendada según el tamaño y la definición de la señal que está visualizando. La imagen se ve distorsionada: ● La compresión de los contenidos de vídeo puede causar imágenes distorsionadas macrobloques, microbloques, especialmente en las escenas de movimiento rápido, como en los deportes y las puntos, pixelización películas de acción. ● Un nivel de señal débil o de mala calidad puede causar imágenes distorsionadas. No es un problema del televisor. Color de mala calidad o no ● Compruebe que los cables de los componentes estén conectados en los terminales hay color en la conexión de correctos. Las conexiones incorrectas o sueltas pueden originar problemas en el color componentes. o que la pantalla se quede en blanco. Color o brillo de mala calidad. ● Ajuste las opciones de Imagen en el menú del TV (modo Imagen, Color, Brillo, Nitidez) ● Ajuste la opción Ahorro energía en el menú Configuración. ● Intente reiniciar la imagen para ver la configuración de imagen predeterminada. (Vaya a MENU - Imagen - Reinicio de la imagen) Línea de puntos en el borde la ● Si el tamaño de la imagen está establecido en Ajuste pantalla, cámbielo a 16:9. pantalla. ● Cambie la resolución del receptor de cable/decodificador. La imagen se ve sólo en blanco y ● Conecte el cable de vídeo (amarillo) en el terminal verde de la entrada 1 de negro en la entrada AV (compuesto). componentes del televisor. Imágenes congeladas o ● Si se ha conectado un decodificador de cable, intente reiniciarlo. (Vuelva a conectar el cable distorsionadas al cambiar de canal o de alimentación y espere a que el decodificador se reinicie. Puede tardar hasta 20 minutos.) retraso en la aparición de la imagen. ● Establezca la resolución de salida del decodificador de cable en 1080i o 720p. En primer lugar, ejecute Prueba de sonido para confirmar que el audio del televisor funciona correctamente. Calidad del sonido ● Vaya a MENU - Asistencia técnica - Autodiagnóstico - Prueba de sonido Si el audio es correcto, el problema del sonido puede provenir de la fuente o la señal. No se percibe ningún sonido, o muy ● Compruebe el volumen del dispositivo externo conectado al televisor y ajuste el bajo, con el volumen al máximo. volumen del televisor según sea más conveniente. La imagen es buena pero no hay ● Establezca la opción Seleccionar altavoz en Altavoz de TV en el menú de sonido. sonido. ● Compruebe que los cables de audio del dispositivo externo estén conectados a los terminales de entrada de audio correctos del televisor. ● Compruebe la opción de salida de audio del dispositivo conectado. (Por ejemplo, quizás deba cambiar la opción de audio del decodificador de cable a HDMI si tiene conectado HDMI al televisor.) ● Si se utiliza un cable DVI a HDMI, se necesita un cable de audio independiente. ● Desactive la función SRS si va a ajustar el volumen a un valor superior a 30. ● Desconecte el terminal de los auriculares (si es posible en su televisor) Se oye ruido en el altavoz. ● Compruebe las conexiones de los cables Compruebe que el cable de vídeo no esté conectado en una entrada de audio. ● En la conexión de antena/cable, compruebe la intensidad de la señal. Un nivel de señal débil puede causar sonido distorsionado.

BN68-02360A_01L09.indb 28

2009-08-31 �� 10:31:31

No hay imagen, ni vídeo

El televisor no se enciende.

El televisor se apaga automáticamente.

No hay imagen/vídeo.

Compruebe que el cable de alimentación esté bien conectado en la toma de la pared y en el televisor.

Compruebe que la toma de la pared funciona. Pulse el botón POWER del televisor para asegurarse de que el mando a distancia funciona adecuadamente. Si el televisor se enciende, puede ser debido al mando a distancia. Para solucionar el problema del mando a distancia, consulte 'El mando a distancia no funciona' a continuación. Compruebe si Temp. de desc. está establecido como Act. en el menú Configuración. Si el televisor está conectado a un PC, compruebe la configuración de la alimentación de éste. Compruebe que el cable de alimentación esté bien conectado en la toma de la pared y en el televisor. Si no hay señal durante unos de 10~15 minutos en la conexión de antena/cable, el televisor se apagará. Compruebe las conexiones de los cables (desconecte y vuelva a conectar todos los cables del televisor y de los dispositivos externos). Establezca la salida de vídeo de los dispositivos externos (receptor de cable/ decodificador, DVD, Blu-ray, etc.) de modo que coincida con las conexiones de la entrada de TV. Por ejemplo, salida del dispositivo externo: HDMI, entrada del TV: HDMI. Compruebe que el dispositivo externo esté encendido. Asegúrese de seleccionar la fuente correcta del TV pulsando el botón SOURCE del mando a distancia del televisor.

Conexión RF (cable/antena)

No se reciben todos los canales.

La imagen se ve distorsionada: macrobloques, microbloques, puntos, pixelización

Compruebe que el cable de antena esté firmemente conectado.

Ejecute Plug & Play para añadir los canales disponibles a la lista de canales. Vaya a MENU - Configuración - Plug & Play y espere hasta que se guarden todos los canales disponibles. Compruebe la posición de la antena. La compresión de los contenidos de vídeo puede causar imágenes distorsionadas especialmente en las escenas de movimiento rápido, como en los deportes y las películas de acción. Un nivel de señal débil puede causar imágenes distorsionadas. No es un problema del televisor.

Conexión del PC Mensaje ‘Modo no compatible’.

Establezca la frecuencia y la resolución de salida del PC de modo que coincida con la resolución admitida por el televisor.

El PC siempre aparece en la lista de fuentes aunque no esté conectado.

Esto es normal; el PC siempre aparece en la lista de fuentes aunque no esté conectado.

El vídeo es correcto pero no se oye el audio con una conexión

Compruebe la configuración de la salida de audio del PC.

BN68-02360A_01L09.indb 29

2009-08-31 �� 10:31:31

La imagen no se muestra en pantalla completa.

El mando a distancia no funciona.

En cada lado se muestran barras negras en los canales de alta definición cuando se muestran contenidos SD mejorados (4:3).

Barras negras en las partes inferior y superior cuando se ven películas que tienen diferentes formatos que el televisor. Ajuste la opción del tamaño de imagen del dispositivo externo o del televisor al modo de pantalla completa. Sustituya la pilas del mando a distancia con la polaridad correcta (+ -). Limpie la ventana de transmisión que se encuentra en la parte superior del mando a distancia. Apunte con el mando a distancia directamente al televisor desde una distancia de 1,5 -2 metros.

No se puede controlar la alimentación o el volumen del televisor con el mando a distancia del receptor de cable/ decodificador.

Programe el mando a distancia del receptor de cable/decodificador para que haga funcionar el televisor. Consulte el manual del decodificador de cable/satélite para conocer el código del TV SAMSUNG.

Mensaje ‘Modo no compatible’.

Compruebe la resolución admitida del televisor y ajuste consecuentemente la resolución de salida del dispositivo externo. Consulte la configuración de la resolución en este manual.

Olor a plástico en el televisor.

Este olor es normal y desaparece con el tiempo.

La Información de señal del televisor no está disponible en el menú de prueba de autodiagnóstico.

Esta función sólo está disponible en los canales digitales con las conexiones de antena (RF/coaxial).

El televisor está inclinado hacia la izquierda o hacia la derecha.

Retire la base del soporte de televisor y vuelva a montarla.

No se puede montar la base del soporte.

Compruebe que el televisor esté instalado sobre una superficie plana. Si no puede quitar los tornillos del televisor, utilice un destornillador magnetizado.

El menú del canal se ve de color gris (no disponible).

El menú Canal sólo está disponible cuando está seleccionada la fuente TV.

La configuración se pierde después de 30 minutos o cada vez que se apaga el televisor.

Si el televisor está en el modo Demo tienda, la configuración del audio y la imagen se restablecerá cada 30 minutos. Debe cambiar el modo Demo tienda al modo

Uso doméstico en el procedimiento Plug & Play. Pulse el botón SOURCE para seleccionar TV, vaya a MENU → Configuración → Plug & Play → ENTERE.

Pérdida intermitente del audio o del vídeo.

Compruebe las conexiones de los cables y vuelva a conectarlos.

Se puede deber a que los cables son demasiado rígidos o gruesos. Debe asegurarse de que los cables sean lo suficientemente flexibles para un largo periodo de uso. En un montaje mural, es aconsejable utilizar cables con conectores de 90 grados.

Puede ver pequeñas partículas si mira de cerca el borde biselado de la pantalla del televisor.

Esto es una particularidad del diseño del producto y no es un defecto.

‘Señal codificada’ o

‘Sin señal/Señal débil’ con TARJETA (CI) en CAM.

Compruebe que el CAM tenga la tarjeta CI instalada en la ranura para interfaz común.

Retire el CAM del televisor e insértelo de nuevo en la ranura.

El televisor se enciende por su cuenta cuando lleva 45 minutos apagado.

Esto es normal, ya que el televisor ejecuta la función OTA (en el aire) por sí solo a fin de actualizar el firmware descargado mientras se veía la televisión.

Problema de imagen/sonido recurrente.

Compruebe y cambie la señal/fuente.

N El panel LCD TFT utiliza un panel que consta de píxeles de ínfimo tamaño que requieren de una tecnología altamente sofisticada para su fabricación. No obstante, puede que existan unos cuantos píxeles brillantes u oscuros en la pantalla.

Estos píxeles no influirán en el rendimiento del aparato.

BN68-02360A_01L09.indb 30

2009-08-31 �� 10:31:31

Nombre del modelo Tamaño de pantalla (Diagonal) Resolución de PC (Óptima) Sonido (Salida) Dimensiones (An x Pr x Al) Cuerpo principal Con el soporte Peso Con el soporte Consideraciones medioambientales Temperatura de funcionamiento Humedad de funcionamiento Temperatura de almacenamiento Humedad de almacenamiento Soporte giratorio izquierda/derecha

10 °C a 40 °C (50 °F a 104 °F)

10% al 80%, sin condensación -20 °C a 45 °C (-4 °F a 113 °F) 5% al 95%, sin condensación

10 °C a 40 °C (50 °F a 104 °F)

10% al 80%, sin condensación -20 °C a 45 °C (-4 °F a 113 °F) 5% al 95%, sin condensación

N El diseño y las especificaciones pueden cambiar sin previo aviso.

N Este dispositivo es un aparato digital de la Clase B. N Para conocer la fuente de alimentación y el consumo de energía, consulte la etiqueta adherida al producto.

BN68-02360A_01L09.indb 31

2009-08-31 �� 10:31:31

3 parafusos para base

(apenas para os modelos de 32 polegadas)

Utilizar o Guia act. e posterior / Guia completo

Guia act. e posterior

 Canais adicionados

 Adicionar / Apagar

 Bloquear / Desbloq.

Seleccione todos os programas reservados.

Selecciona o modo de som normal.

Mono Estéreo Dual Mono Estéreo Dual

Mudança automática DUAL 1 Mudança automática DUAL 1

¦ Configurar o menu de Entrada ❑ Lista de fontes
