MANUAL DE UTILIZADOR WHBS94FLMX WHIRLPOOL

PT Instruções de uso

COLLEGAMENTO ELETTRICO

ANOMALIE DI FUNZIONAMENTO

• Antes de fazer qualquer operacao de limpeza ou de manutencao, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.

• Usar sempre luvas de trabalho para todas as operações de instalacao e manutenção.

• Este aparelho pode ser uso por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades fisicas, sensoriais e mentalais, ou falta de experiencia e conheçimento, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relativas ao uso em segurarca do aparelho e que tenham conheçimento dos riscos envolvidos.

• As crianças não devem ser autorizadas a Manipular os comandos ou a brincar com o aparecido.

• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

• O local ond e o aparelho sera instalado, deve ser suficientamente ventilado, quando o exaustor for utilizeso em conjunto comculosdispositivos de combustao de gas ou outros combustiveis.

• O exaustor deve ser limpo regularamente, interna e externamente (PELO MENOS UMA VEZ POR MÉS), respeitando expressamente as indicações no manual, nas instruções de manutenção.

• A inobservação das normas de limpeza do aparecido e da substituição e limpeza dos filtros compora riscos de incência.

• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.

• Para a substituição da lampada, utilizes apenas o tipo de lampada indicado na secção de Manutenção/Substituição de lampadas deste manual.

O uso de chama livre causa danos aes filtres e pode original incéndios, portanto, delve ser évitado em quaisquer circunstâncias.

Os alimentos fritos devem ser feitos sob controle, para evitar que o oleo sobraqueça e se incendeie.

CUIDADO: Peças acessveis do exaustor podem queimar quando utilizesc com a placac de fogão.

• Não ligar o aparecido à redeétrica até que a instalação está totalmente conclusão.

• Relativamente às medicas tícnicas e de segurar a serem adotadas para a descarga de fumes, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.

• O Sistema de conducções deste aparecido não pode ser connectado à outras sistemas de ventilação já existente que esteja a ser uso para qualquer outras finalidade, como descarga de fumos de apareiros a gás ou outros combustíveis.
• Não utilizes ou除去 o exaustor sem lampsadas corretoamente montadas, devo ao possivel risco de choques eletricos.
• Nunca utiliser o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA delve ser'utilizzato como una superficie de apoyo, a menos que sera specifically indicado.
• Usar somente os parafusos de fixação fornecidos com o aparecido, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consulitar um centro de assistência autorizada ou técnico qualificado.

ATENÇAO!

• A falta de instalacao de parafusos ou dispositivos de fixacao em conformidade com estas instruções, pode resultar em riscos electrolyticos.

• Não utilizes com um programador, temporizador, telecomando separado ou qualquer outras disposito que se ativa automaticamente.

Manter as cianças menores de 3 anos afastadas do aparelho. Quando não vigiadas por um adulto, as crianças menores de 8 anos devem ser mantidas afastadas do aparelho.

ATENÇA: o aparecido não deve ser operado mediante um disposito externo ou atravesemos dumsystema de commando à distência separado.
Este aparelho nao se destina ao uso profissional. Nao utilizez o aparelho ao ar livre.
Para evitar o risco de ferimentos pessoas, o aparecido deve ser movido e instalado por das ou mais pessoas.
A instalação - incluindo quando quaisquer conexões para fornecimento de água (caso previsto) e as ligações electrolyicas - e as operações de reparação devem ser realizadas por pessoal qualificado.

Uma vez conclusa a instalacao, o material de embalagem (peças de plácico, poliestreno, etc.) deve ser mantido fora do alcance das crianças para fazer o risco de asfixia.

Não usar o aparecido quando estiver molhado ou descalço.

Nunca utilizes um aparelho de limpeza a vapor para limpar o aparelho - risco deCHOque elétrico.

O material de embalagem é 100% reciclavel e está marcado com o símbolo da reciclagem

O exaustor pode ser estetricamente diferente do modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as/DDmas.

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilitadpe por eventuais inconvenientes, danos ou incéndios provocados ao aparelho, derivantes da inobservança das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vaporores de cozedura e é destinado exclusivamente para uso dométrico.

• É importante conservar este manual para eventuels consultas futuras.
  Em caso de vendu ou mudanca, certifique-se que o manual acompanha o produits.
  Leia cuidadosamente as instruções: aparemimportantes informações sobre a instalação, uso e segurarça.
• Não efectue variações electrolyicas ou mecanicas no produits ou nos tubos de fuga.
• Antes de prosseguir com a instalacao do aparelho, verifie se todos os componentes não estao danificados. Caso contrario, contacte o seu fornecedor e nao prossiga com a instalacao.

A distança minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões electrolytics e 65 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distência maior, delve-se levar em conta esta indicatoração.

CONEXão ELETRICA

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das caracteristicas, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessivel, mesmodecesso, aplicar um interruptor bipolar, em conformidade com a nome que assegure a desconexão completenessa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalacao.

ATENÇAÖ!

Antes de conectar novamente o circuito do exaustor com a alimentacao eltica, vericar o seu functiomento, e vericar se o cabo de rede está montado corretamente.

Se o cabo não estiver equipado com uma ficha, lique os cabos de acordo com aabela seguente:

Tensão da redeétrica e frequência

Consultar o valor indicado na etiqueta de caracteristicas no interior do exaustor.

Ligação de cabo

N:azul

L:castanho

Substituição do cabo de alimentação

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao service de assistência técnica.

SAÍDA DO AR

para as versoes apsirantes)

Conectar o exaustor aoos tubos e orificios de descarga da parede com diametro equivalente a saida de ar (falange de uniao).

O uso de tubos ou orificios de descarga de parede com diametro inferior, pode provocar a diminuição do desempenho de aspiração e um drástico aumento do ruido.

Não nos responsabilizamos a este respeito.

Utilizar um tubo conductor com complemento não inferior ao indicado.
! Utilizar um tubo conductor com o menor número possivel de curvas (ángulo máximo da curva: 90^ ).
! Evitar alteracoes drásticas da segao do tubo (diametro).
! Caso estas nomas não sejam respeitadas aEmpresa declina qualquer responsabilitadde.

FILTRANTE OU ASPIRANTE ?

O seu exaustor está pronto para serutilido na versao aspirante.

Para usar o exaustor na versão filtrante deve ser instalado um KIT ACESSORIO apropriad.

Verifique nas primeiras páginases这是我 manual se o KIT ACESSORIO já vem fornecido ou se deve ser comprado separamente.

Note: Se for fornecido com o equipamento, em somes casos, o systema de filtragem adjunta a base de carao activo pode ja estar instalado no exaustor.

As informacoes para a transformacao do exaustor da versao aspirante a versao filtrante ja está contidas neste manual.

Versão aspirante

Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à falange de conexão que se encontrar sobre o exaustor.

ATENÇAÖI!

O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexao.

ATENÇAO!

O ar aspirado sera desengordurado e desodorizzato antes de ser recanalizado de volta para o ambiente.

Para usar o exaustor esta versão é necessário instalar umsystema de filtragem adiconalà base de carvo ativado.

COMANDOS

O exaustor vem equipado com um painei de commandos com um controlo de velocidade de aspiracao e um controlo para acender a luz de illuminação do plano de cozedura.

T1

T2

T3

T4

T1. Interruptor luz ON/OFF.
T2. Interruptor OFF/velocidade 1
T3. SeLECTIONA DADA 2
T4. SeLECTIONA DE 3

MANUTENÇAO

Limpeza

Para a limpeza, utiliser um pano humedecido com detergentes liquidos neutros. Evitar o uso de produits contendo abrasivos. NÃO UTILIZE ÁLCOOL!

Manutenção dos filtros anti-gordura

Capta as particulas de gordura provenrientes da cozedura.

O Filtró de gordura deve ser limpo uma vez por mês (ou quando o)...
sistema de indentação da saturação dos filtros - se previço no
modelo adequirido - indicar esta necessidade), com detergentes
não agressivos. O filtró pode ser lavado manualmente ou em
máquina de lavar louça a baixas temperatas e com ciclo breve.
O filtró metalico para a gordura pode perdor cor com as lavagens
na Máquina da louça, mas suas caracteristicas de filtração não se alteram.

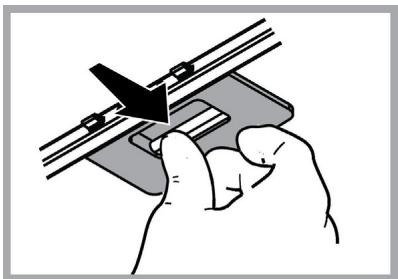

Para desmontar orosso antigordura puxe o puxador de libertação com mola.

Manutenção do FILTER a carvão

Retém os odeores desagradáveis produzidos durante a preparação de alimentos.

A)saturação doimento de carvão activado se verifica après um uso mais ou menos prolongado em funcção do tipo de cozinha e da regularidade da limpeza doimento de gorduras.Em todo caso, é necessário substituir o cartucho no maior cada 4 meSES (ou quando o Sistema de indicação daaturação dos filtres -se previsto no Modelo que se possui -indicar esta necessidade).

Não pode ser lavado ou regenerado.

Montagem:

Coloque o gancho do filtrlo de carvão ativo, primo na parte de trás da lingueta metalica do exaustor e(before na parte dienteira com os bois botões.

Desmontagem:

Remova o filtering of carvac ao ativo rodando 90^ os botoes que o fixam ao exaustor.

Substituição das lâmpadas

A coífa é dotada de umsystema de iluminação baseada na Tecnologia LED.

Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energia elétrica.

Para a substituição das lampadas, contatar o centro de service autorizzato de peças de reposicao.

ELIMINAGAO

Este aparelho está classificado de acordo com a Direita Europeia 2012/19/EC sobre Resíduos de equipoamentoétrico e eletrónico (REEE). Ao garantir a eliminação adequada这是我 do, estara a fazer a evaporar potecções negativas para o ambiente e para a Saúde Pública, que poderiam derivar de um manuseamento de dispersão inadequada这是我 do.

O symbolo no produits ou nos documents que accompanying o produit, indica que este aparecido não pode receber um tratamento semelhante ao de uma dispersão domestica.

Pelo contrario,deer sa r depositado no respecivo centro de recolha para a reciclagem de equipamento eltrico e eletrono.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de despercíios.

Para obter informacoes mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, ou seu service de eliminação de deserdimentos dométricos ou a loja ond adquiru o produit.

Aparelho projetado, testado e fabricado de acordo com:

• Seguranca: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestoes para uma'utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade minima quando começar a cozinhar e mantenha-o em funcão por mais eles minutos antes ter terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) a carvalo quando necessário, para manter uma boa eficiência na redução dos odeores. Limpe o(s) filtró(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo doSYSTEMA de conduitas indicado este manual para optimizar a eficiência e minimizar o ruido.

ANOMALIAS DE FUNCIONAMENTO

Se algo parece não funciona, antes de contactar o Serviço de Assistência efectuar seguides controlos simples:

Se o exaustor nao funciona:

Verificar que:
- não há interruptação de corrente.
- foi seleccionada uma velocidade.

Se o exaustor tiver umapformance frac:

Verificar que:

• A velocidade do motor selecionada é suficiente para a quantidade de fumo e vaporoes libertada.
• O fogo é suficientemente arejado para permitir uma tomada de ar.
• O filtró de carvão não está gasto (exaustor em versão filtrante).

Se o exaustor desligar durante o funciona normal:

Verificar que:
- não há interrupção de corrente.
- o disposítivo de corte omnipolar não disparou.

Se o exaustor não funciona correctamente, retirar a ficha para desigá-lo por um breve periodo da rede electrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Servo de assistência Tecnica. Se o problema deestrutura do persistir,contacte o service de assistencia.

DADOS TÉCNICOS

Altura (cm)	Largura (cm)	Profundidade (cm)	Ø do tubo de escape (cm)
61,9-114,7	89,8	45	15
70,6-114,7
61,9-114,7	59,8	45	15
70,6-114,7

CE

Componentes não foramecidas com o produits.

Pode transferir as Instruções de Segurança, o Manual do Utilizador, a Ficha do Produkt e os Dados Energéticos:

• Visitando o lorowebsite docs.whirlpool.eu
• Utilizando o número QR
• Em alternativa, contacte o"Ourso Servico Pósvenda (atravs do número de téléphone contido no livrete da garantia). Ao contactar o"Ourso Servico Pó-Venda, indique os@códigos fornecidos na placad identificacao do seu produto.
