MANUALE UTENTE WHBS94FLMX WHIRLPOOL

IT Istruzioni per l'uso

NO Brugsanvisning

Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono più contente in quello manuale.

Jos tuulettimessa on hiilisuodattimet, ne on irrotettava.

Suodatinversio

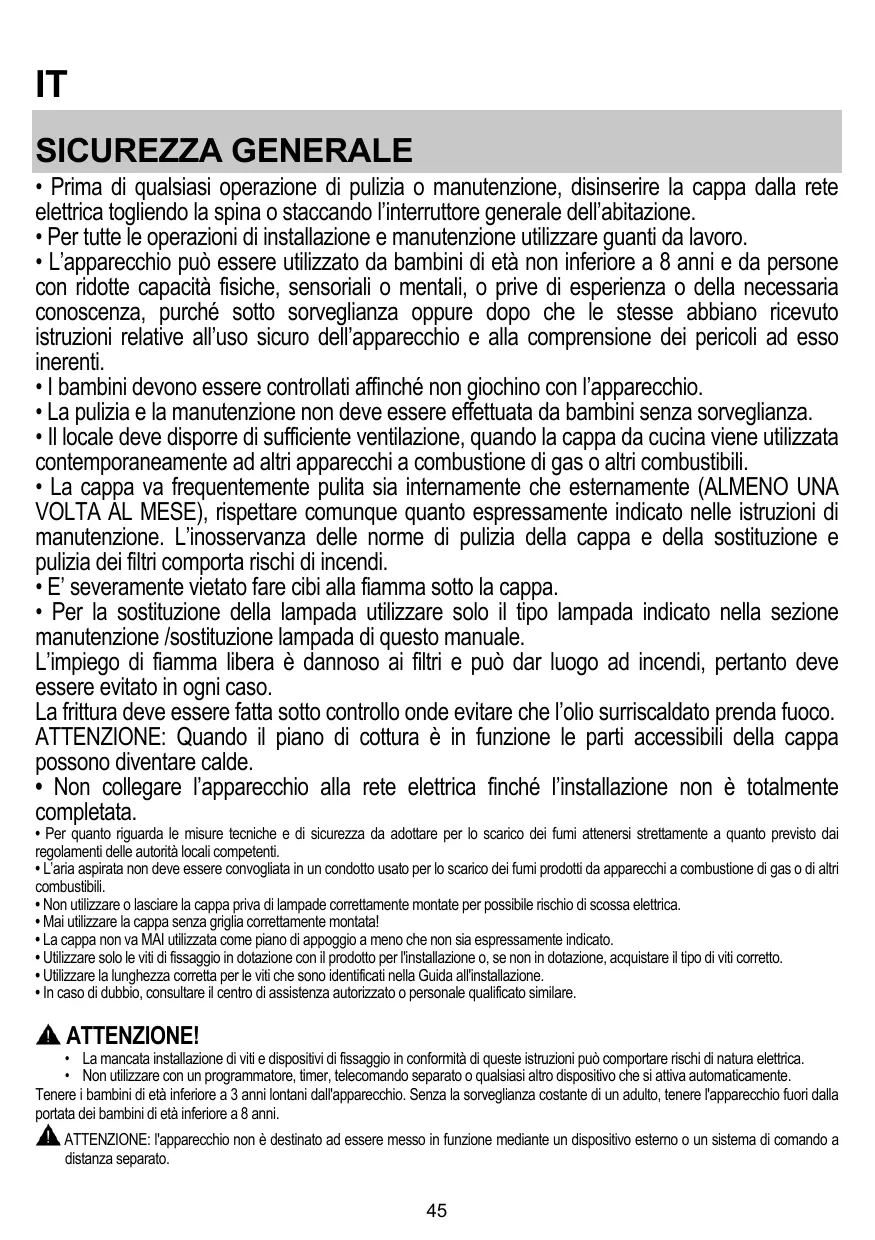

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
• Per tutte le operazioni di installment e manutenzione utilizzato quanti da lavoro.
• L'apparecchio più essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o privile di esperienza o della necessaria conoscenza, perché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.
• La pulizia e la manutenzione non deve essere effettuata da bambini alla sorveglianza.
• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.
• La cappa va frequentlymente pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quanto espessamente indicate nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.
  E' severamente vietato fare cibi alla fiamma sotto la cappa.
• Per la sostituzione della lampada utilizzare solo il tipo lampada indicate nella sezione manutenzione /sostituzione lampada di questo manuale.
  L'impiego di fiamma libera è dannioso ai filtri e può dar luogo ad incendi, pertanto devesse essere evitato in agli caso.
  La frittura deve essere fatta sotto controlo onde evitare che l'olio surriscaldato prenda fuoco. ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.
• Non collegare l'apparecchio alla rete elettrica finché l'infallazione non è totalmente completata.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
  L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di和其他 combustibili.
• Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Maiutilizzare la cappa senza griglia correttamente montata!
• La cappa non va MAI'utilizzata come piano di appoggio a meno che non sia espessamente indicato.
• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
• Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione.
• In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.

ATTENZIONE!

La mancata installatione di viti e dispositivi di fissaggio in conformità di queste istruzioni cui lo comportare rischi di natura elettrica.
Nonutilizzare con un programmatore, timer, telecomando separato o qualsiasi altro dispositivo che si attiva automaticamente.

Tenere i bambini di età inferiore a 3 anni lontani dall'apparecchio. Senza la sorveglianza costante di un adulto, tenere l'apparecchio fuori da la portata dei bambini di età inferiore a 8 anni.

ATTENZIONE: l'apparecchio non è destinato ad essere messo in funzione mediante un dispositivo esterno o unsystema di commando a distance separato.

Questo apparecchio non è destinato all'uso professionale. Non utilizzato l'appareccchio all'aperto.
Per evitare il rischio di lesioni personali, l'apparecchio deve essere movimentato e installato da due o più personne.
L'installatione, compendie anche eventuali raccordi per l'alimentazione idrica (se previsti) e i collegamenti elettrici, e gli interventi di riparazione devono essere eseguita da personale qualificato.

A installatione completata, conservare il materiale di imballaggio (parti in plastica, polistirolo, ecc.) fuori della portata dei bambini per evitare il rischio di soffocamento.

Nonutilzzare l'apparecchio quando si è bagnati oppure a piedi nudi.

Maiutilizzareapparecchi per pulizia a vapore-rischio di shockelettrico.

Il materiale dell'imballo è riciclabile al 100% ed è contrassegnato con il simbolo del riciclo

La cappa cui ave estetiche differenti rispetto a quanto ilustrato nei disegni di questo libretto, comunique le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apprecchio derivati dallinosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

E' importante conservare tutti i manuali che arrivagnano il prodotto per poterli consultrare in anni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
- Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

La distanza minima fra la superficie di supporte dei recipienti sul disposativo di cottura e la parte più bassa della cappa da cucina delve essere non inferiore a 50 cm in caso di cucine elettriche e di 65 cm in caso di cucine a gas o miste.

Se le struzioni di installatione del dispositivo di cottura a gas specificano una distance maggiore, bisogna tenerneconto.

La tensione di rete deve corrispondere alla tensione riptata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile ancpe后再 l installatione. Se sprovista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche后再 installatione, aplicare un interttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione lll, conformmente alle regole di installatione.

ATTENZIONE!

Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificare il corretto funzionamento, controllare sempre che il cavo di rete sa stato montato correttamente.

Se il cavo non è provvisto di spina, collegare i fili attenendosi alla tabella seguente:

Tensione e frequenza della rete

Fare riferimento al valore indicato nella etichettaATTERISTiche all'interno della cappa.

Collegamento fili

N:blu

L:marone

Sostituzione del cavo di alimentazione

La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.

SCARICO DELL'ARIA

(per le versioni aspiranti)

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.

Si declina perciò agli responsabilità in merito.

Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
! Evitare cambiamenti drastici di sezione del condotto.
L'azienda declina agli responsabilità qualora Queste nome non vengano rispetto.

FILTRANTE O ASPIRANTE?

La vosca cappa è pronta per essere utilizzata in versione aspirante.

Perutilizzare la cappa in versione filtrante va installato I'apposto KIT ACCESSORIO.

Verificate nelle prime pagine di quello manuale se il KIT ACCESSORIO è più formito a corredo o va acquistato a parte.

Note: Se fornito a corredo, in alcuni casi, ilsystema di filtraggio aggiuntivo a base di carboni attivi potrebbe essere più installato sulla cappa.

Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono più contente in quello manuale.

Versione aspirante

I vapori vengono evacuiato versus l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

ATTENZIONE!

Il tubo di evacuation non è fomin e va acquistato.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

ATTENZIONE!

Se la cappa è provista di filtrò/ì a carbone, quello/ì deve/devono essere rimioso/ì.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Perutilizzare la cappa in questa versione è necessario installare unsystemadi filtraggioaggiuntivoabase di carboni attivi.

COMANDI

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.

T1. Interru tture luce ON/OFF.
T2. Interruftore OFF/velocità 1
T3. Selezione velocità 2
T4. Sezione velocità 3

MANUTENZIONE

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZARE ALCOOL!

Manutenzione dei filtri antigrasso

Trattiene le particelle di grasso derivanti alla cottura.

Deve essere pulito una volta al mese (o quando ilsystema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica但这a necessita), con detergenti non aggressivi, manualempore oppure in lavastoviglie a basso temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico più scolorisi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il filtrato grassi tirare la maniglia di sgancio a molla.

Manutenzione del filtro al carbone

Trattiene gli odori sgradevoli derivanti alla cottura.

La saturazione del filtrlo carbone si verifieso after un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtrlo grassi. In agli caso è necessario sostituire la cartuccia al massimo anni quattro mesi (o quando ilsystema di indicazione dei filtri - se previsto sul modello in possesso- indicaQLs).

NONpuo essere lavato origenerato

Montaggio

Agganciare ilhetto ai carboni attivi prima posteriamente sulla linguetta metallica della cappa, poi anteriamente con i due pomelli.

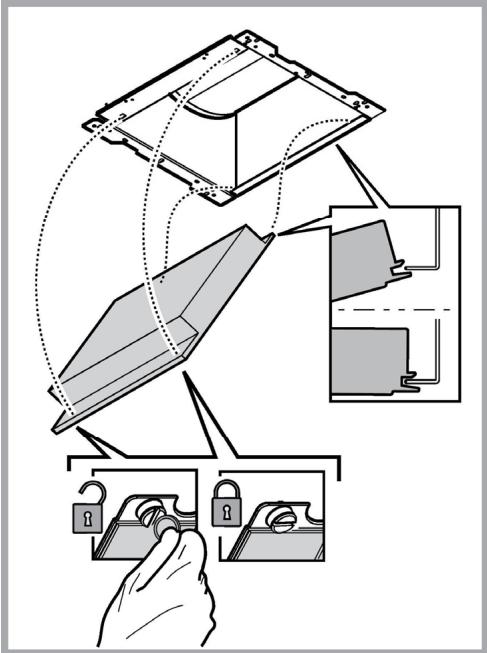

Smontaggio

Rimuovere ilattro ai carboni attivi girando di 90^ i pomelli che lo fissano alla cappa.

Sostituzione delle lampade

La cappa è dotata di un sistema di illuminazione basato sulla Tecnologia LED.

I LED garantiscono una illuminazione ottimale, una durata fina a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.

Per la sostuzione delle lampade, contattare il centro autorizzato per i ricambi.

SMALTIMENTO

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di arrivapagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di appearecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: quando iniziata a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anni ovee il termine della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il systemà di riduzione degli odori, sostuire, quando è necessario, il/il filtrò/ carbone. Per mantenere ben efficiente il filtrò del grasso, pulirlo in caso di necessità. Per ottimIZare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo del systemà di canalizzazione indicato in quello manuale.

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti simplici controli:

Se la cappa non funziona:

Verificare che:
- non c'é interruzione di corrente.
- è stata selezionata una velocità.

Se la cappa ha un rendimento scarso:

Verificare che:

• La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.
• La cucina è sufficientemente areata per permettere una presa d'aria.
• Ilattro carbone non è consumato (cappa in versione filtrante).

Se la cappa si è spenta nel corso del normale funzionamento:

Verificare che:

• non c'é interruzione di corrente.
• il disposativo di interruzione omnipolare non è scattato.

In caso di eventuali anomiale di funzionamento, prima di rivolvergi al servizio assistenza scollegate per almeno 5 sec. l'apparecchio dall'alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdurre, rivolversi al servizio d'assistenza.

DATI TECHNICI

Altezza (cm)	Larghezza (cm)	Profondità (cm)	Ø del tubodi scarico (cm)
61,9-114,7	89,8	45	15
70,6-114,7
61,9-114,7	59,8	45	15
70,6-114,7

CE

Componenti non in dotazione con il prodotto

Per scaricare le struczioni di sicurezza, il manuale d'uso, la schedatecnica e i dati energetici:

• Visitare il site web docs.whirlpool.eu
• Usare il codice QR
• Oppure, contattare il Servizio Assistenza (al numero di Telefono riportato sul libretto di garanzia).

Quando si contatta il Servizio Assistenza, fornire i codici presenti sulla targhetta matricola del prodotto.
