| Tipo de produto | Exaustor aspirante / filtrante (reciclagem) |
| Marca | BEST |
| Modelo | Zeta HF 07PA3052 |
| Diâmetro de evacuação | 150 mm |
| Número de velocidades do motor | 4 (incluindo 1 velocidade intensiva) |
| Velocidade intensiva | Quarta velocidade, retorno automático à terceira após 5 minutos |
| Iluminação | Sim, com interruptor dedicado |
| Tipo de iluminação | LED ou halogênio conforme versão |
| Timer (desligamento programado) | Sim, 5 minutos |
| Alarme filtro de gordura | Após 30 horas de funcionamento (luz vermelha fixa) |
| Alarme filtro de carvão | Após 120 horas de funcionamento (luz vermelha piscando) |
| Reinicialização do alarme | Por botão dedicado (motor desligado) |
| Funcionamento automático (sensor) | Sim, ajusta a velocidade conforme fumaças e odores |
| Sensor de fumaças/odores | Sim, com ajuste de sensibilidade (1 a 9 ou Mín/Méd/Máx) |
| Desligamento automático após inatividade | Após 10 horas de funcionamento (exceto comando do usuário) |
| Travamento do teclado (limpeza) | Sim, por combinação de teclas |
| Sinal sonoro (bip) | Sim, a cada comando |
| Filtro de gordura | Lavável (a cada 2 meses, manualmente ou na lava-louças) |
| Filtro de carvão | Recarregável (a cada 6 meses, versão filtrante apenas) |
| Controle remoto | Opcional (conforme versão) |
| Instalação | Deve ser realizada por um profissional |
| Normas | Conforme DEEE (diretiva 2002/96/CE) |
Perguntas frequentes - Zeta HF - 07PA3052 BEST
Perguntas dos utilizadores sobre Zeta HF - 07PA3052 BEST
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Ar condicionado em formato PDF gratuitamente! Encontre o seu manual Zeta HF - 07PA3052 - BEST e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. Zeta HF - 07PA3052 da marca BEST.

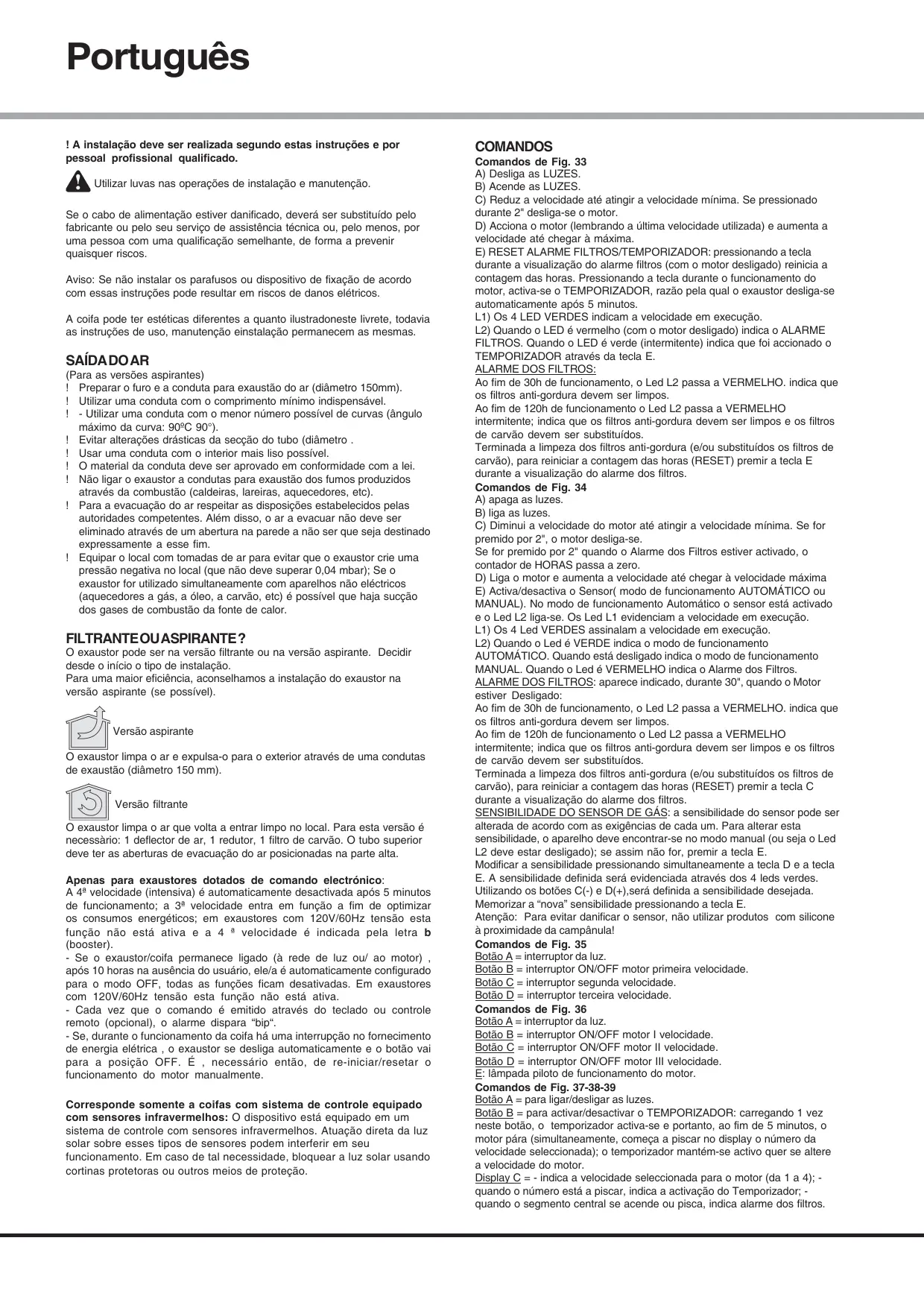

MANUAL DE UTILIZADOR Zeta HF - 07PA3052 BEST
FUNZIONAMENTO AUTOMATICO CON SENSORE:
ANOMALIE DIFUNZIONAMENTO
Mandos de la Fig. 40 FUNCIONAMENTO AUTOMÁTICO CON SENSOR:
FALLOS EN FUNCIONAMIENTO
Possible causa (2): El canal está colapsado.
! A instalação deve ser realizada quando estas instruções e por pessoal profissional qualificado.
Utilizar luvas nas operações de instalacao e manutencao.
Se o cabo de alimentação estiver danificado,deer ser substituicao dele fabricante ouleo seu service de assistencia的技术a ou,pelo menos,por uma persona com uma qualifica o semelhante,de forma a prevenir quaisquer ricos.
Aviso: Se não instalar os parafusos ou disposicao de fixacao de acordo com estas instruções pode resultar em riscos de danos electricos.
A coífa pode ter estéticas发展目标a quando ilustradoneste livre, todas as instruções de uso, manutenção einstalação permanecem as mesmas.
SAIDADOAR
(Para as versões aspirantes)
! Preparar o furo e a conduta para exaustao do ar (diametro 150mm).
! Utilizar una conduita como complemento-minimo indispensable.
! - Utilizar una conduita con o menor número possièvel de curvas (ângulo máximo da curva: 90^ 90^
! Evitar alteracoes dratasicas da seccao do tubo (diametro .
! Usar una conduita como interior mais liso possivel.
! O material da conduita deve ser aprovado em conformidade com a lei.
! Não ligar o exaustor a conduitas para exaustão dos fumos produzidos através da combustão (caldeiras, lareiras, aquecedores, etc).
! Para a evaciação do ar respeitar as espações estabelecidos pelas autoridades competentes. Além disso, o ar a evacuar não deve ser eliminado atraves de um abertura na parede a não ser que sera暑ado expressamente a esse fim.
! Equipar o local com tomadas de ar para evitar que o exaustor crie uma pressão negativa no local (que não deve superar 0,04 mbar); Se o exaustor forutilizado simultaneamente com aparelhos nao electrolycicos (aquecedores a gás, a oleo, a carvalo, etc) é possivel que haja suçao dos gases de combustão da fonte de calor.
FILTRANTEOUASPIRANTE?
O exhaustor pode ser na versão filtrante ou na versão aspirante. Decide quando o inico o tipo de instalacao.
Para uma maior eficiência, aconsehamos a instalação do exaustor na versão aspirante (se possível).
Versão aspirante
O exaustor limpa o ar expulsa-o para o exterior através de una conducas de exaustão (diámetro 150 mm).
Versão filtrante
O exaustor limpa o ar que volta a entrada limpo no local. Para esta versao é necessario: 1 deflector de ar, 1 reductor, 1 filtro de carvão. O tubo superior deve ter as aberturas de evacacao do ar posicionadas na parte alta.
Apenas para exaustores dotados de commando electrico:
A 4^a velocidade (intensiva) é automaticamente desactivada às 5 minutos deestrutura; a 3^a velocidade entra emfuncao a fim de optimar osconsumos energeticos; emexaustores com 120V / 60Hz tensao esta funcao não está ativa e a 4^a velocidade é indicada pelaterra b (booster).
- Se o exaustor/coifa permanece ligado (à rede de luz ou/ ao motor), après 10 horas na ausência do usuario, ele/a é automaticamente configurado para o modo OFF, todas as funções foram desativadas. Em exaustores com 120V / 60Hz tensão esta funciona não está ativa.
- Cada vez que o commando é emitido atraves do teclado ou controle remoto (optional), oAlarme dispara "bip".
- Se, durante o��amento da coífa há uma Interruption no fornecimento de energiaétrica, o exaustor se desigoa automaticamente e o botão vai para a posção OFF. É, necessário então, de re-iniciar/RESETAR o��amento do motor manualmente.
Corresponde somente a coifas comSYSTEMA de controle equipado com sensores infravernelhos: O disposito está equipado em umsystema de controle com sensores infravernelhos. Atuação direta da luz solar sobre elestipso de sensores podem interferir em seu
funçãoamento. Em caso de tal necessidade, bloquear a luz solar usingo cortinas protetoras ou outros meiros de proteção.
COMANDOS
Comandos de Fig. 33
A) Desiga as LUZES
B) Acende as LUZES.
C) Reduz a velocidade até atingir a velocidade minima. Se pressionado durante 2^ desiga-se o motor.
D) Acciona o motor (lembrando a ultima velocidade utilizada) e augmente a velocidade até chegar à maior.
E) RESET ALARME FILTROS/TEMPORIZADOR: pressionando a tecla durante a visualização do alarme filtres (com o motor desigado) Reinicia a contagem das horas. Pressionando a tecla durante oestrutura do motor, activa-se o TEMPORIZADOR, razão pela qual o exaustor desiga-se automaticamente antes 5 minutos.
L1) Os 4 LED VERDES indicam a velocidade em execucao.
L2) Quando o LED é vermelho (com o motor desligado) indica o ALARME FILTROS. Quando o LED é verde (intermitente) indica que foi actiono o TEMPORIZADOR atravês da tecla E.
ALARME DOS FILTROS:
Ao fim de 30h de funciona, o Led L2 passa a VERMELHO. indica que os filtros anti-gordura devem ser limpos.
Ao fim de 120h de funciona o Led L2 passa a VERMELHO intermitente; indica que os filtros anti-gordura devem ser limpos e os filtros de carvão devem ser substituidos.
Terminada a limpeza dos filtros anti-gordura (e/ou substituidos os filtros de carvão), para reinecer a contagem das horas (RESET) premir a tecla E durante a visualização do alarme dos filtros.
Comandos de Fig. 34
A) apaga as luzes.
B) liga as luzes.
C) Diminui a velocidade do motor até atingir a velocidade minima. Se for premido por 2^ , o motor des Liga-se.
Se for premido por 2^n quando o Alarme dos Filtros estiver activado, o!.
contador de HORAS passa a zero.
D) Liga o motor e augmente a velocidade até chegar à velocidade Tmaxa
E) Activa/desactiva o Sensor( modo de funcionaamento AUTOMÁTICO ou MANUAL). No modo de funcionaamento Automático o sensor está aktivado e o Led L2 liga-se. Os Led L1 evidenciam a velocidade em execção.
L1) Os 4 Led VERDES assinalam a velocidade em execucao.
L2) quando o Led é VERDE indica o modo de functimento AUTOMÁTICO. quando está desigado indica o modo de functimento MANUAL. quando o Led é VERMELHO indica o Alarme dos Fildros.
ALARME DOS FILTROS: aparece indicado, durante 30^ , quando o Motor estiver Desligado:
Ao fim de 30h de funciona, o Led L2 passa a VERMELHO. indica que os filtros anti-gordura devem ser limpos.
Ao fim de 120h de funciona o Led L2 passa a VERMELHO intermitente; indica que os filtros anti-gordura devem ser limpos e os filtros de carvão devem ser substituidos.
Terminada a limpeza dos filtros anti-gordura (e/ou substituidos os filtros de carvão), para reinecer a contagem das horas (RESET) premir a tecla C durante a visualização do alarme dos filtros.
SENSIBILIDADE DO SENSOR DE GÁS: a sensibilitadé do sensor pode ser alterada de acordo com as exigências de cada um. Para ALTERAR esta sensibilitadé, o aparecido deve encontrar-se no modo manual (ou seja o Led L2 deve estar desligado); se assim não for, premir a tecla E.
Modificar a sensibilitadepressionando simultaneamente a tecla D e a tecla E. A sensibilitadedefinida sera evidenciada atraves dos 4 leds verdes.
Utilizando os botões C(-) e D(+), será definira a sensibilitadé desejada. Memorizar a "nova" sensibilitadé pressionando a tecla E.
Atença: Para fazer danIFICAR o sensor, não utilizes produits com silicone à proximidade da campanula!
Comandos de Fig. 35
Botao A = interruptor da luz.
Botão B = interruptor ON/OFF motor prima velocidade.
Botão C = interruptor segunda velocidade.
Botão D = interruptor terceira velocidade.
Comandos de Fig. 36
Botão A = interruptor da luz.
Botão B = interruptor ON/OFF motor I velocidade.
Botão C = interruptor ON/OFF motor II velocidade.
Botão D = interruptor ON/OFF motor III velocidade.
E:lampada piloto de funcaoamento do motor.
Comandos de Fig. 37-38-39
Botao A = para ligar/desligar as luzes.
Botão B = para activar/desactivar o TEMPORIZADOR: carregando 1 vez neat botão, o temporizador activa-se e portanto, ao fim de 5 minutos, o motor para (simultaneamente, começa a piscar no display o número da velocidade selecionada); o temporizador mantém-se主题活动 quer se altere a velocidade do motor.
Display C = - indica a velocidade的选择acionada para o motor (da 1 a 4);- quando o numero está a piscar, indica a activacao do Temporizador;- quando o segmento central se acende ou pisca, indica alarme dos filtros.
Bota = Billion o motor. Apertando a tecla另外一个视点，se selecionam as velocidades do motor de 1 ate 4 de maneira sequential. Mantendo o botao carregado durante 2段时间es acerca, o motor para.
Botão R = reset dos filtros anti-gordura e dos filtros de carvac. quando aparece o alarme dos filtros (ou está, quando se acende o segmento central no display), é necessário limpar os filtros anti-gordura (após 30 horas deestrutura). Mas se o segmento central piscar, então é necessario limpar os filtros anti-gordura e substituir os filtros de carvac (após 120 horas deestrutura). É claro que se a versão do exaustor não for filtrante, não possuira filtros de carvac e, portanto, havara necessidade de limpar os filtros anti-gordura, quer quando o segmento central fica aceso fixo, quer quando pesca. O alarme dos filtros aparece com o motor apagado e fica visivel acerca de 30 seguros. Para fazer com que a contagem das horas volta a entrada em função, manter o botão premido durante 2segundos, durante a visualização do alarme.
Comandos de Fig. 40
FUNCTIONAMENTO AUTOMÁTICO COM SENSOR:
Tecla A: acende / apaga as luzes.
Tecla B: activa / desactiva a funcao "Automático". Activando esta funcao, sobre o display C aparece um "A", e a velocidade do motor augmente ou diminui automaticamente dependendo dos fumos, os cheiros e os gases presentes na cozinha.
Display C: - indica o funciona automático do sensor (aparece a letra "A");- indica a velocidade do motor selecionada automaticamente pelo sensor; - indica o alarme filtros quando o segmento central se acende ou piscá.
Tecla D: diminui a velocidade do motor / Reset; diminui a velocidade do motor até a zero (paragem), todavia, às vezes para o minutó, o exaustor entraçá de novo em funçãoamento automatico, à velocidade estabelecida pelo sensor. Pressionando a teça durante a visualização do alarme filtros, produz-se o RESET e, assim, recomeça a contagem das horas.
Tecla E: aumento a velocidade do motor; todavia, après circa de 1 minuto, o estabelecutor entrada de novo em funcaoamento automatico, a velocidade estabeleciona pelo sensor.
Modificacao da sensibilidade do sensor: é possivel modifier a sensibilidade do sensor agindo como segue: - fazer parar o exaustor pressionando a tecla B. - Pressionar ao mesmo tempo as teclas D e E (sobre o display aparecerao o indice de sensibilidade do sensor). - Pressionando as teclas D ou E, augmentar ou diminuiro o indice de sensibilidade do sensor (1: sensibilidade minima / 9: sensibilidade Tmaxima). - no caso de corte da alimentacao eletrica, o sensor funciona de novo com sensibilidade 5. Atencao: para evaporar de produir danos no sensor, não utilizear produits com silicone perto do exaustor!
Comandos de Fig. 41
Tecla L: Interruptor para acender a luz.
Tecla 1: Interruptor ON/OFF para ligar/desligar o motor na I velocidade.
Tecla 2: Interruptor ON/OFF para ligar/desligar o motor na II velocidade.
Tecla 3: Interruptor ON/OFF para ligar/desligar o motor na III velocidade.
Tecla 4: Interruptor ON/OFF para ligar/desligar o motor na IV velocidade.
Alarme dos filtros: Após aproximadamente 30 horas de funciona, com o motor desigado, as teclas de velocidade (tecla 1, 2, 3 e 4) emitem um sinal luminoso intermitente durante 30segundos para indentar que énecessário limpar os filtros anti-gordura. Terminada a limpeza dos filtros, para reinicir a contagem das horas (Reset) pressionar durante 2 segudos uma das teclas durante o sinal intermitente.
Temporizador: É possível activar o temporizador (interruptão(before de 5 minutos) pressionando durante 2 segundos a tecla de uma velocidade (tecla 1, 2, 3 ou 4) quando o motor está em funçãoamento; A tecla da velocidadeseclassipação pode a piscar.
Comandos de Fig. 42
Tecla L: interruptor de luz interruptor.
Tecla 1: on / off sensor (automático ou no modo manual). No modo automático, o sensor é ativado eavelocidade do motor augmente ou diminui automaticamente. Sinais de alarme dos filtres (motor desligado)
Tecla 2: Interruptor ON/OFF para ligar/desligar o motor na I velocidade
Tecla 3: Interruptor ON/OFF para ligar/desligar o motor na II velocidade
Tecla 4: interruptor principal ON / OFF a velocidade do motor III
Fildros de alarme aprèserca de 30 horas de operacao, com o motor desigado, as chaves da velocidade (teclas 1, 2,3 e 4) piscará por 30 segudos para indicar que você deve limpar os filtos de gordura. Uma vez que você limpar osfildros, para reinicair a contagem de horas (Reset) premereper 2segundos durante um dos botões piscando.
SENSIBILIDADE 'DO SENSOR: quando o interruptor está ON, a capa funciona automaticamente na presence de qualquer odor, de vapor, fumaça ou calor produzido durante o processo de cozimento. A sensibilitadodosensor pode ser modifiede parase adequar as sus necessidades. Porexample,use sensiveis do fogao elétrico, ou use insensivel de fogao agás. Alterar a sensibilidade,premindo o botão L eo botão 1. A sensibilidade selecionados sera definido. Através dos botões 2,3,4,agemos definirasensibilidade desejada.Armazenar a nova sensibilidade,pressionando atecla 1.
Atença: Para fazer danificar o sensor, não usar Produtos com silicone
à proximidade da campanula!
Comandos de Fig. 43
Tecla A: Acende / Apaga as luzes; mantando premia a tecla durante hora de 2^ quando o alarme dos filtros está activado reinicía a contagem das horas.
Tecla B: Activa / Desactiva a funcção "Automática".
Indicator S - Alarme dosfildros: quando o indicator acende está a indentar que decorreram 30 h deutilização; quando o indicator S pisca quer dizer que decorreram circa de 120 h deutilização. A reposicao so tem lugar com o motor parado, quer em modoautomática quer em modo manual.
Funcionamento automatico com sensor: premindo a tecla B é activada a funcção automatica, evidenciada com o acendimento do LED correspondente; o piscar do LED B indica que o sensor está a aguardar dados.
Modificacao da sensibilidade do sensor: estando em modo manual e com o motor desigado, premir simultaneamente as teclas B e C, sentido.nessa alterta,mediante o acendimento do LED C,D ou E,indicada a sensibilidade ja introduzida; entao, para introduirasensibilidade pretendira premir umas das teclas C,D,E (min, Med.MAX);Premir novamente a Tecla B para memorizar. Voltando a premir a tecla B passa-se para o modo manual.
Funcimiento como campañula tradicional: premindo a tecla B cuando em modo automatístico, passa-se a modo manual e o LED B apaga-se. Premindo una das teclas C, D, E coloca-se o motor respectfully en 1^ , 2^ e 3^ velocidade; Mantendo premida a mesma tecla durante 2'' desiga-se o motor.
Comandos de Fig. 44
P2: Liga o motor com a primaira velocidade (o icone fica iluminado). Os outros icones relacionados com a velocidade ficam desligados.
P3: Liga o motor com a segunda velocidade (o icone fica iluminado). Os outros icones relacionados com a velocidade ficam desligados.
P4: Liga o motor com a terreira velocidade (o icone fica iluminado). Os outros icones relacionados com a velocidade ficam desligados.
P5: Liga o motor com a quarta velocidade (o icone fica piscando). Os outros icones relacionados com a velocidade ficam desligados. A velocidade Tmaxa foi configurada para, no maximo, 5 minutos, depositasse tempo, muda automaticamente para a terceira velocidade.
P7: ALARME DOS FILTROS. Depois de 30 horas de funciona, o icone fica iluminado, para indicar que é preciso limpar o filtro antigorduras. Depois de 120 horas de funciona umico icone fica iluminado para indicar que é preciso limpar o filtro antigorduras e trocar os filtros carbónicos. Para REINICIER o alarme, é preciso aperture o icone quando o mesmo permanece iluminado (ou quando está piscando).
É possessivel bloquear o teclado (para limpeza) pressionando e segurar os botões simultaneamente P1 e P7. quando o MODULE de limpeza estiver ligado, os botões P1 e P7 ficam ligados. Para sair do MODULE de limpeza, é preciso novamente ligar os botões P1 e P7, pressionando-os simultaneamente (longo pressionamento) ou aguardar 5 minutos.
Comandos de Fig. 45-46
Botão TC1 (LUZ): ligar / desiglar farol ON / OFF. Quando o farol principal é ligado, BL1 muda de cor e fica ligado. Após pressionar e segurar o botão, ligar / desiglar, farois auxiliares (opsonais).
Botão TC2 (motor - V1): ON / OFF Motor- Liga o motor com a primarya rotação.
Botão TC3 (motor - V2): liga o motor com a segunda rotação.
Botão TC4 (motor - V3): liga o motor com a terceira rotação.
Botão TC5 (motor - V4): liga o motor com a quarta rotação. A duração do tempo de maior rotação é de 5 minutos, às vezes esse tempo, esta rotação boa automaticamente ajustada para aIMEira rotação. quando o motor é ligado, o botão doultimate LED selecionado (iTC2 - TC5) liga-se, com o objetivo de indentar qual valor/frequency foi definido/a.
Botão TC6 (TIMER auto-desligamento às 5 min.): liga a funcção TIMER na rotação anteriormente definira. Se o motor não estiver ligado, o motor fica executado com a primarya rotação eactiva a funcção doTIMER. quando o TIMER estiver executado, BL6 muda de cor e fiac executado.
ALARMÉ dos filtros 30 HORAS: depuis de 30 horas de funciona , o alarmé dispara-se para a limpeza do filtró de gorduras. quando o alarmé do filtró é activado, ele fica exposto por 30 segções de cada vez après desligar o motor. BL6 fica em alerta.(a piscar). Neste momento, há possíbilitá de resetar o alarmé pressionando e segurar o TC6.
ALARMES dos filtros 120 HORAS: depuis de 120 horas de functimento, o alarme activa-se para a substituição de filtros de carbono (optional). quando o alarme do filtró é Activado, ele fica exposto por 30 seguidos de cada vez après deslagar o motor. BL6 fica em alerta (a piscar). Nestemomento, é possivel reinecer o trabalho do alarme pressionando e segurar o TC6.
É possessifel bloquear o teclado (para limpeza) pressionando e segurando os botões simultaneamente TC1 e TC6. Quando o modo de limpeza estiver ligado, os botões TC1 e TC6 ficam ligados. Para sair do modo de limpeza, é preciso novamente ligar os botões TC1 e TC6, pressionando-os
simultaneamente (longo pressionamento) ou aguardar 5utos.
Límite do tempo de trabalho: se o exaustor/coifa permanece ligado/a (à rede de luz ou/ ao motor), après 10 horas na ausência do usoário, ele/a é automaticamente configurado para o modo OFF, todas as funções ficam desativadas.
Sinalizador sonoro (bip): Cada vez que for feita a indentação atraves do teclado ou controle remoto (optional) emite um sinal sonoro bip "beep".
Comandos de Fig. 47-48
Botão TC1 (farois): ativar / desativar o farol ON / OFF. quando o farol principal é ligado, BL1 muda de cor e fica ativado. Àpos pressionar e segurar o botão, liga/desígua farois auxilières (optionals).
Botão TC2 (motor - V1): ON / OFF Motor - Liga o motor com a primary rotação.
Botão TC3 (motor - V2): liga o motor com a segunda rotação.
Botão TC4 (motor - V3): liga o motor c0m a terreira rotação.
Botão TC5 (motor - V4): liga o motor com a quarta rotação. A duração do tempo de maior rotação é de 5 minutos, às�� esse tempo, esta rotaçãotica automaticamente ajustada para a terreira rotação. quando o motor é ligado, o botão doultimate LED selecionado (TC2 - TC5) liga-se com o objetivo de indentar qual valor foi definido.
Botão TC6 (Auto ASC): liga / deslga a funcção automática do ASC. Desta forma, o aumento e a diminuição da rotação/trabalho do motor depende da quantidade de fumaça/vapor e odores gerados sob o exaustor. quando esta funcção estiver activada, ativa-se o BL6 (a luz do farolica continua). Durante cada mudança da rotação do motor, automaticamente ou feita pelo.), BL6 dá um alerta,但她 é pascar por outros segundos.
ALARME dos filtros 30 HORAS: depuis de 30 horas de funciona , o alarme dispara, dando o sinal de se fazer uma limpeza do filtro de gorduras. quando o alarme do filtro é activado, eletica exposito por 30 segundos de cada vez après deslagir o motor. BL6 fica em alerta (a piscar). Neste momento, há possibiliode de resetar o alarme pressionando e segurar o TC6.
ALARME filtra 120 HORAS: depuis de 120 horas de funciona, o alarme activa-se para a substituição de filtres de carbono (optional). quando o alarme do filtró é Activado, ele fica exposto por 30 segundos de cada vez après deslagir o motor.BL6 fora em alerta (a piscar). Nestemomento, é possivel reiniciliar o trabalho do alarme pressionando e segurar o TC6.
Botões TC5 + TC6 (Sensibilidade ASC): pode-se alterar a sensibilitadode sensor de odor ASC em 4 níveis发展目标, dependendo de sus necessidades. Para esse fim, pressione e segure simultaneamente os botões TC5 e TC6. O motor deve ser desigado e a funcao automatica NAO pode estar atvada.No caso, quando a funcao da configuração de sensibilidade é atvada: todos BL desigam-se (sem exibicao/display), e depois o BL6 ativa-se emitindo uma luz CONTINUJA.Após de um segundo, as Luzes LED BL2 - BL5 indicam o valor definido de sensibilidade, às partir do BL2, cujo indica o menor indice de sensibilidade, até o BL5indicando a maior indice de sensibilidade. É possivel definir um valor Differente, using os correspondentes botões: TC2, TC3, TC4 e TC5. Para salvar uma nova frequência de sensibilidade, pressionar o botão TC6 ou aguardar o desigamento automatico da funcao.
É possével bloquear o teclado (para limpeza) pressionando e segurando os botões simultaneamente TC1 e TC6. Quando o MODULE de limpeza estiver ligado, os botões TC1 e TC6 ficam ligados. Para sair do MODULE de limpeza, é preciso novamente ligar os botões TC1 e TC6, pressionando-os simultaneamente (longo pressionamento) ou aguardar 5 minutos.
Límite do tempo de trabalho: se o exaustor/coífa permanece ligado/a (à rede de luz ou/ ao motor), après 10 horas na ausência do usoário, ele/a é automaticamente configurado para o modo OFF, todas as funções ficam desativadas.
Sinalizador sonoro (bip): cada vez que for feita a indentação atraves do teclado ou controle remoto (optional) emite um sinal sonoro bip "beep". Comandos de Fig. 49:
Botão A = interruptor para acender a luz; - posicao 0: luz desligada; - posicao 1: luz acesa.
Botão B = interruptor motor; - posicao 0: motor desligado; - posicao 1-2-3: motor aceso - velocidade I, II, III.
MANUTENCAO
! Ates de limpar ou efectuar a manutenção desligar a tensão.
Limpeza do exaustor
QUANDO EFFECTUAR A LIMPEZA: limpar pelo menos cada 2 meSES para evitar riscos de incendio.
LIMPEZA EXTERNA: usar um pano humedecido previamente numa entrega de água morna e detergente neutro (para exaustores pintados); Utilizar produits espécicos para exaustores em açô, cobre ou lataão.
LIMPEZA INTERNA: usar um pano (ou um pincel) embarbido em alcocol etilico desnaturado.
O QUE NÃO FAZER: não utilizes produits abrasivos ou corrosivos (tais como esponjas metálicas, escovas demasiado duras, detergentes muito agressivos, etc.)
Limpeza dos filtros antigordura
QUANDO EFFECTUAR A LIMPEZA: limpar pelo menos cada 2 meSES para evaporar riscos de incenso, em relação à utilização.
COMO REMOVER OS FILTROS: Na correspondência da pega, empurrar o bloqueador para o interior e puxar o FILTER para baixo;
COMO LIMPAR OS FILTROS: lavar com detergente neutro à não ou na boa de lavar loça. Caso a lavagem seja efectuada na boa de lavar loça, uma eventual perda de cor não compromete de forma alguma ouvefunamento dos fildros.

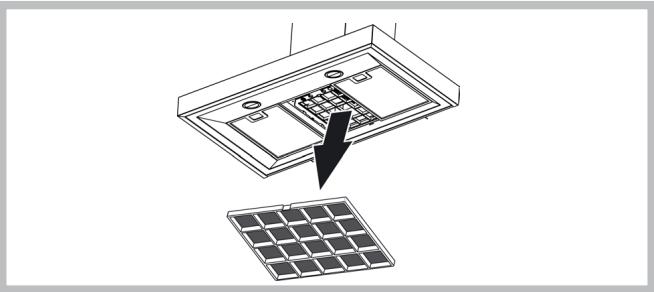

Substituição filtering de carvão
QUANDO SUBSTITUIR: Substituir pelo menos cada 6 meSES, em relaço à utilizesização.
COMO RETIRAR: Em caso de'utilisation do aparecido na versão filtrante, está necessário substituir o FILTER de carvão: para deslagur, puxe a trava paraarethd e girar o FILTER para baixo.

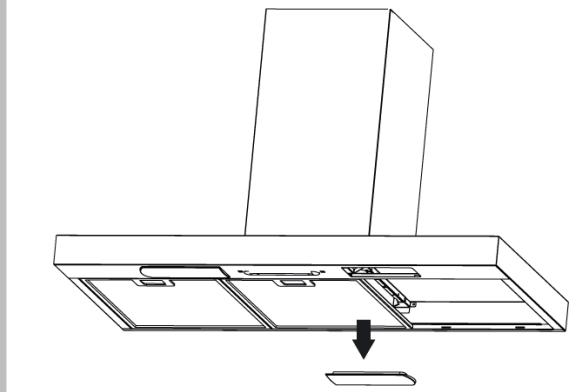

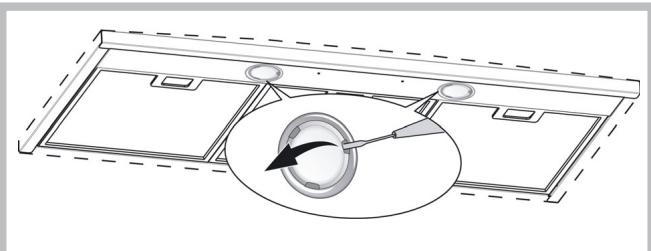

Illuminação
Substituir con lampadas do mesmo tipo; se a lampada não está naabela citada na folha "Advertências", entre em conta com o centro de suporte técnico.
Este electrodométrico está marcado de acordo com o disporto na directiva europeia 2002/96/CE relativa aos resíduos de equipamentos electricos e electrónicos (REEE). Ao assegurar que este produto sera correctamente eliminado, está a prevenir eventuals consequências negativas para o ambiente e para a Saúde, que, de outras forma, poderiam resultar de um tratamento Incorrecto de este produto, quando eliminado. O símbolo patente neste produto indica que ele não pode ser tratado como lixo dométrico. Em vez disso, deve ser entrega no centro de recolhá apropriado, para reciclagem do Equipmentamento electrico e electrónico. A eliminação deste produto deve ser levada a cabo de acordo com os regulamentos localmente aplicáveis à eliminação e ao tratamento de lixo e resíduos. Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produits, agradecemos que entre em contacto com a entidade municipal competente, com o服务于 eliminação de lixos e resíduos ou com o estabelecimento comercial ond adequário ou produto.
Componentes não fornecidas com o produits
AVARIAS
Se algo não está的功能好，de chamar a assistência, por favor, siga as simples verificações descritas a seguir:
- Exaustor não funciona
Possível causa (1): Cabo de alimentação não está ligado ou está ligado de forma incorrente.
Solução: instalaçãoétrica de exaustor não foi conectada corretamente pelo instalador. Chame um eletricista/instalador.
Possível causa (2): Velocidade não selecionada.
Solução: SeLECTIONA velocidade no pailen de controle.
Se a tampa desliga durante um funciona normal, verifique se a alimentacao não está desligada e se o disjuntor unipolar (multipolar) não foi ligado.
- Ventilador não está funciona, mas as luzes funciona
Possivel causa: Cabo do motor do ventilador não está connectado.
Solução: Localize o cabo do motor do ventilador e connecte-o. Verifique se o ventilador está funcionando ahora. Se o problema persistir, ligue para assistência técnica.
- O exaustor não funciona corretamente
Possível causa: filtros / compartmentos sujos.
Solução: Verifique se oatório está limpo.
No caso de exaustores com sistemas de canais e exaustores com um motor除外
Possível causa (1): O Sistema de canais feito contrariamente aos requisitos. Se o comprimento do canal excede os requisitos do fabricante, exaustor pode não functionar perfeitamente. Se a secção transversal do canal é muito pouco ou o Sistema tem muitas dobras, o fluxo de ar vai ser abrandado.
Durante a montagem do canal de descarga siga as instruções oficialas fornecidos pelas autoridades competentes (por exemplo, ar esgotado não pode ser encaminhado para o canal que já é uso como parte de umsystema deaqueccimento central, sifão térmico etc.). O quarto inclui saisas de ar. Entre em contacto com seu instalador.
Possívelcausa(2):O canal estáentupido.
Solução: Certificque-se de que nada está bloqueando o canal de
ventilação (ninhos de passaros ou nos).
Possivel causa (3): Válvula de acelerador não abre.
Solução: Certifique-se de que a fita foi removida a partir da valvulas de
accelerador e se se movem livrente.
No caso de exaustores comoreacho
Possível causa: filtro de carvão é Completely encharcado.
Solução: Substituir o FILTER de carvão.
- Limpada não trabajo
Luzes (LED)
Se às vezes temes lâmpadas não for exibidas naanela a seguir no lugar do "Advertências", lique para assistência técnica.
Possivel causa: O bulbo ou o suporte tem defeito ou cabo de alimentacao é desligado.
Solução: Coloque o bulbo em um suporte diferente; se o bulbo não funciona可以使 substitur com及其他 do mesmo tipo; seutença, o suporte é defeito ou o cabo de alimentação desconectado. Ligue para assistência técnica.
As lampadas de halogeneo:
Possível causa: O bulbo ou o suporte tem defeito ou cabo de alimentacao é desligado.
Solução: substitur com及其他 bolbo do mesmo tipo. Se o problema persistir, ligue para assistência técnica.
- O controle remoto não funciona (se tiver sido fornecido)
Possível causa (1): Nenhuma conexão entre o controle remoto e o exhaustor.
Solução: Verifique se os botões de controle colocados no exhaustor travaitem adequamente
Desligue a alimentação do exhauser using um disjuntor do circuito; em seguida, reconectá-los. Mais uma vez, delve fazer a liação entre o controle remoto e o exhauser, seguido as instruções fornecidas com o controle remoto.
Possível causa (2): Bateria desgastada do controle remoto.
Solução: Substituir a bateria por uma nova.
- Bloquear nowamente a bandeja telescópica (se tiver sido fornecida)
Se todos os LEDs pisquem, a bandeja telescópica está bloqueada.
Aguarde 30 segudos e, em seguida, pressione o botão cima/baixo para destravar a banjeça. Se o botão cima/baixo pisca, o filtró de gordura não está na posicao certa. Configura-lo corretemente.
Se a bandeja é bloqueada verifique se o cabo de alimentação não FOI desconectado. Se o problema persistir, chame a assistência Tecnica.
Koupti E: auçávei TnV Taxúnta Tou
kvntnpa. OTo6o, meta ato TepiTou 1 AETTO, o aTooppopqnmpac 0a teEeI E VEOAe autOpatn aeitoupyia, any taTuNTa trou KaBopicetai anTOv aiaTe npa
TpnoTnoin n ts euaaogiaou aonnpa:
