Tipo de produto	Coifa
Marca	FALMEC
Modelo	POLAR VE 2140
Tipo de instalação	Fixação na parede ou sob armário
Número de velocidades	4 velocidades + timer
Iluminação	LED integrado, alta eficiência
Filtros	Filtros metálicos antigordura laváveis ; filtro de carvão ativado opcional
Distância mínima acima de fogão a gás	65 cm (pode ser reduzida conforme instruções de montagem)
Material principal	Aço inoxidável escovado
Peso aproximado	12 kg
Alimentação elétrica	220-240 V, 50 Hz
Proteção	Desligamento automático programável (timer 15 min)
Alarme de filtros	Sim, após 30 horas de uso
Utilização	Doméstico interno apenas
Limpeza	Detergente líquido neutro, evitar abrasivos
Reparabilidade	Peças de reposição originais junto ao serviço pós-venda
Eliminação no fim da vida útil	Aparelho DEEE, não descartar com o lixo doméstico

Perguntas frequentes - POLAR VE 2140 FALMEC

Qual é a distância mínima entre o coifa e a superfície de cozimento?

A distância mínima é de 65 cm para cozimento a gás, mas pode ser reduzida conforme as instruções de montagem. Para cozimento elétrico, siga as indicações do fabricante.

Como limpar os filtros metálicos antigordura?

Lave os filtros metálicos todos os meses em água fervente com detergente de louça, ou na máquina de lavar louça a 55°C máx. Enxágue e seque antes de recolocá-los.

Com que frequência substituir o filtro de carvão ativado?

O filtro de carvão ativado (opcional) deve ser substituído a cada 3 a 4 meses conforme o uso.

Como usar a função timer?

Pressione a tecla TIMER. Um LED vermelho pisca e o coifa desliga automaticamente após 15 minutos. Para desativar, pressione novamente TIMER ou ON/OFF.

O que fazer se o alarme dos filtros acender?

Um LED vermelho fixo acende quando os filtros metálicos precisam ser limpos (após 30h). Pressione a tecla ON/OFF por 3 segundos para zerar o contador.

Posso instalar o coifa ao ar livre?

Não, o coifa é destinada ao uso interno apenas. Não instale ao ar livre nem exponha à chuva ou vento.

Como substituir uma lâmpada LED?

O coifa é equipada com spots LED não substituíveis pelo usuário. Em caso de defeito, contate o serviço pós-venda.

O que fazer em caso de falha ou mau funcionamento?

Desconecte o coifa e contate um centro de assistência autorizado. Não tente consertar você mesmo.

Como descartar o coifa no fim da vida útil?

Não descarte o coifa com o lixo doméstico. Deposite em um ponto de coleta DEEE de acordo com a regulamentação local.

Quais detergentes usar para a limpeza?

Use um detergente líquido neutro e um pano macio. Evite produtos abrasivos, ácidos ou corrosivos. Para aço inoxidável, use as toalhas Magic Steel recomendadas.

MANUAL DE UTILIZADOR POLAR VE 2140 FALMEC

COLLEGAMENTO ELETTRICO

SMALTIMENTO A FINE VITA

;QUE VECIDAD SELECTIONAR?

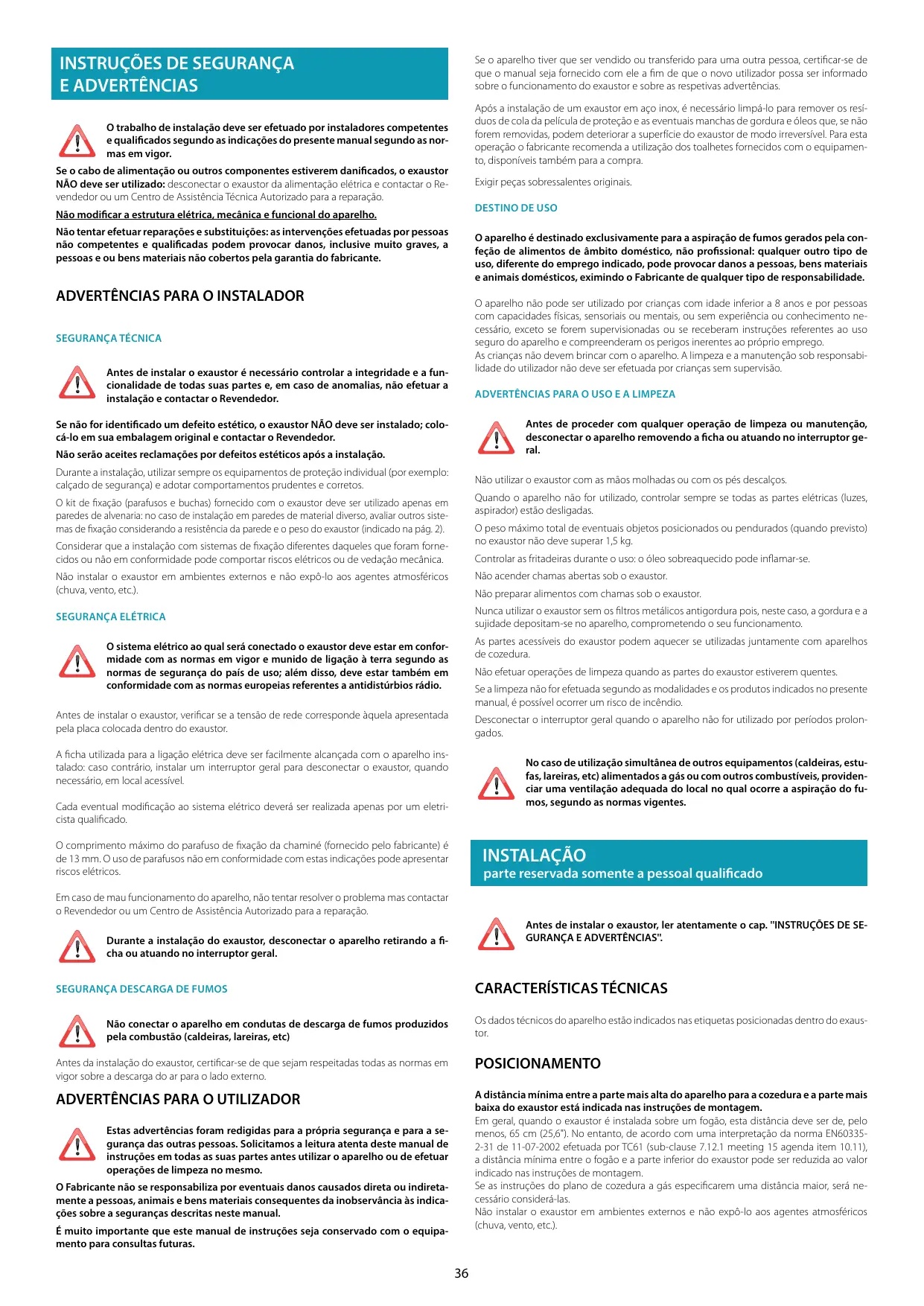

O trabalho de instalacao deve ser efetuado por instaladores competentes e qualificados segundo as indicações do presentemanual segudo as normas em vigor.

Se o cabo de alimentação ou outros componentes estiverem danificados, o exaustor NÃO deve ser utilizado: desconectar o exaustor da alimentação eletrica e contactar o Re-ventededor ou um Centro de Assistência Tecnica Autorizo para a reparacao.

Não modificar a estrutura eletrica, meçânia e funcional do aparelho.

Não tentar efetuar reparações e substituições: as intervenções efetuadas por pessoas não compatentes e qualificadas podem provocar danos, inclusive muito graves, a pessoas e ou bens materiais não cobertos pela garantia do fabricante.

ADVERTÉNCIAS PARA O INSTALLADOR

SEGURANCA TECNICA

Antes de instalar o exaustor é necessário controlar a integrazione e a funcionalidade de todas suas partes e, em caso de anomalias, não efetuar a instalacao e contactar o Revendedor.

Se não for identificado um defeito estétrico, o exaustor Não deve ser instalado; colôcâ-lo em sua embalagem original e contactar o Revendedor.

Não serao aceites reclamações por defeitos estáticos antes a instalação.

Durante a instalacao, utilizes sempre os equipments de protecao individual (por example: calculado de segurar) e adotar comportamentos prudentes e corretos.

O kit de fixação (parafudos e buchas) fornecido com o exaustor deve ser utilizado apenas em paredes de alvenaria: no caso de instalação em paredes de material diverso, avaliar outros sistemas de fixação considerando a resistência da parede e o peso do exaustor (indicado na pág. 2).

Considerar que a instalacao com sistemas de fixacao differentes daqueles que foram fornecidos ou não em conformidade pode comportar riscos electrolytics ou de vedacao mecanica.

Não instalar o exaustor em ambientes externos e não expo-lo aos agentes atmosféricos (chuva, vento, etc.).

SEGURANÇA ELETRICA

O Sistema eletrico ao qual sera connectado o exaustor deve estar en conformidade com as normas em vigor e monetudo de ligaçao a terra segundo as normas de seguranca do pais de uso; lem disso, deve estar)?em conformidade com as normas europeias referentes a antidisturbios ráo.

Antes de instalar o exaustor, verificar se a tensão de rede corresponde àsquela aparecada pelaplaca colocada Dentro do exaustor.

Aenda:可以使 a ligaçao elétrica deve ser fácilmente alcancada com o aparelho instalado: caso contrario, instalar um interruptor geral para desconectar o exaustor, quando necessario, em local accesivel.

Cada eventual modificação aoSYSTEMAelétricodeferáserrealizadaapenasporumeletricista qualificado.

O comprimento máximo do parafuso de fixação da chaméne (fornecido pelo fabricante) é de 13 mm. O uso de parafusos não em conformidade com estas indicações pode aparecer ricos electricos.

Em caso de mau funciona do aparecido, não tentar resolver o problema mas contactar o Revendedor ou um Centro de Assistência Autorizada para a reparação.

Durante a instalacao do exaustor, desconectar o aparecido retirando a fiche ou atuando no interruptor geral.

SEGURANÇA DESCARGA DE FUMOS

Não conectar o aparelho em conduitas de descarga de fumos produzidos pela combustão (caldeiras, lareiras, etc)

Antes da instalacao do exaustor, certificar-se de que sejam respeitasas todas as normas em vigor sobre a descarga do ar para o lado除外.

ADVERTÉNCIAS PARA O UTILIZADOR

Estas advertencias foram redigidas para a propria seguranca e para a segranca das otheras pessoas. Solicamos a leitura atenta estamanual de instruções em todas as suas partes antesutilizar o aparelho ou de efetuar operações de limpeza no mesmo.

O Fabricante não se responsabiliza por eventuels danos causados direta ou indireta-mente a pessoas, animais e bens materiais consequentes da inobservança às indicações sobre a seguranças descritas neste manual.

É muito importante que este manual de instruções está conservado com o equipoamento para consultas futuras.

Se o aparelho tiver que ser vendido ou transferido para uma另一a Pessoa, certificar-se de que o manual sera fornecido com ele a fim de que o novo uso autorizar possa ser informado sobre o Functionamento do exauistor e sobre as respetivas advertencias.

Apos a instalação de um exaustor em aço inox, é necessário limpa-lo para remover os resíduos de cola da pelúcia de proteção e as eventuais manchas de gordura e olvos que, se não foram removidas, podem deteriorar a superficie do exaustor de modo irreversivel. Para esta operação o fabricante recomenda a utilização dos toalhetes fornecidos com o equipamento, disponíveis也是非常 para a compra.

Exigir peças sobressalentes originais.

DESTINO DE USO

O aparecido é destinado exclusivamente para a respiração de fumos gerados pela confecção de alimentos de ambito domestico, não professionnel: qualquer outras tipo de uso, diferente do lavoro indicado, pode provoc danos a pessoas,bens materiais e animais domesticos, eximindo o Fabricante de qualquer tipo de responsabilité.

O aparecido não pode ser utilisé por crianças com idade inferior a 8 anos e por pessoas com capacidades fisicas, sensoriais ou mentalais, ou sem experiencia ou conhecimiento necessário, exceto se forem supervisionadas ou se recerberam instruções referentes ao uso seguro do aparecido e comprehenderam os perigos inerentes aoproprio emprego.

As crianças não devem brincar com o aparecido. A limpeza e a manutenção sob responsabilité do Utilizador não deve ser efetuada por crianças sem supervisão.

ADVERTÉNCIAS PARA O USO E A LIMPEZA

Antes de proceder com qualquer operacao de limpeza ou manutencao,
desconectar o aparelho removendo a ficha ou atuando no interruptor ge-ral.

Não utilizes o exaustor com as mões molhadas ou com os pés descalços.

Quando o aparecido não for正常使用, controlar sempre se todas as partes electrolyicas (luzes, aspirador) está desligadas.

O peso máximo total de eventuais objetos posicionados ou pendurados ( quando previsto) no exaustor não deve superar 1,5 kg.

Controlar as fritadeiras durante o uso: o oleo sobreaquecido pode inflamar-se.

Não acender chamas abertas sob o exaustor.

Não preparar alimentos com chamas sob o exaustor.

Nunca utilizes o exaustor sem os filtros metálicos antigordura pois,;neste caso,a gordura e a sujidade depositam-se no aparelho,comprometendo o seu funcionaamento.

As partes accesiveis do exaustor poder aquecer se realizadas jintamente com aparehos de cozedura.

Não efetuar operações de limpeza quando as partes do exaustor estiverem quentes.

Se a limpeza não for efetuada segudo as modalidades e os produits indicados no presente manual, é possivel ocorr um risco de incência.

Desconectar o interruptor geral quando o aparecido não for utilizeso por periodos prolongados.

No caso de utilizesao simulanea de outros equipamentos (caldeiras, estufas, hareiras, etc) alimentados a gás ou com outros combustiveis, providenciar uma ventilação adequada do local no qual ocorrre a aspiração do fumos, segundo as normas vigentes.

INSTALAÇÃO

parte reservada somente a pessoal qualificado

Antes de instalar o exaustor, ler attentamente o cap. "INSTRUÇOÉS DE SE-GURANÇA E ADVERTÊNCIAS".

CHARACTERISTICAS TECNICAS

A distência minima entre a parte mais alta do aparelho para a cozedura e a parte mais baixa do exaustor está indicada nas instruções de montagem.

Em geral, quando o exaustor é instalada sobre um fogão, esta distança deve ser de, pelo menos, 65 cm (25.6"). No entanto, de acordo com uma interpretação da norma EN60335-2-31 de 11-07-2002 efetuada por TC61 (sub-clause 7.12.1 meeting 15 agenda item 10.11), a distança minima entre o fogão e a parte inferior do exaustor pode ser reduzida ao valor indicado nas instruções de montagem.

Se as instruções do plano de cozedura a gás especialcarem uma distência maior, está necessário considerá-las.

Não instalar o exaustor em ambientes externos e não expo-lo aos agentes atmosféricos (chuva, vento, etc.).

Antes de efetuar qualquer operacao no exaustor,desconectar o aparelho da rede eltrica.

Certificar-se que não foram desligados ou cortados fios electrolycos no interior do exaustor:

caso contrário contactar o Centro de Assistência mais proxies.

Para a ligaçao eletrica,contactar o pessoal qualificado.

A conexão deve ser feita em conformidade com as dispositions da lei em vigor.

Antes de ligar o exaustor à rede elétrica, verificar que:

• a tensão de rede corresponda à指示ada nos dados dapla situada no interior do exaustor;
• o Sistemaétrico está em conformidade com as normas em vigor e se pode SUPPORTAR a cargo (ver as caracteristicas tíncicas posicionadas no interior do exaustor);
• a ficha e o cabo de alimentação não devementrarmetacortocom temperatas superiores a 70^;
• o Sistema de alimentação tem uma ligação à terra eficaz, em conformidade com as normas em vigor;
• a tomada usada para a ligação sera fácilmente alcancada quando o exaustor estiver está-lado.

Em caso de:

• aparehos com cabo sem ficha: a ficha a utiliser deve ser de tipo "normalizzato". Os fios devem ser ligados do segunte modo: amarelto-verde para a liação à terra, azul para o neutro e o fio castanho para a fase. A ficha deve ser ligada a uma adequada tomada de segurança.
• aparecido fixo não estiver providó de cabo de alimentação e de fiche, ou de outras dispositivo que asseguire a desconexão da rede, com uma distança de abertura dos contactos que permita a desconexão completeness na condições da categoria de sobretensão. Tais dispositivos de desconexão devem ser previstos na rede de alimentação em conformidade com as regras de instalacao.

O cabo de terra amarelo/verde não deve ser interrompido pelo interruptor.

O fabricante declina qualquer responsabilitadse as normas de seguranca nao forem respeitadas.

DESCARGA DE FUMOS

EXAUSTOR COM EVACUÇÃO EXTERNA (ASPIRANTE)

Nessa versão, fumos e vapores são direcionados para o exterior atraves do tubo de descarga.

Para isso, a conexão de saída do exaustor deve estar ligada atraves de um tubo a uma saída externa.

O tubo de saía deve ter:

• um diametro não inferior ao diametro do exaustor.
• uma ligeira inclinação para boa (queada) nas secções horizontais para fazer que a condensação possa fluar para o motor.
• o número menoro indispensable de curvas.
• o comprimento muito influente para evitar vibrações e a reducao da capacidade de aspiracao do exaustor.

É nécessario isolar os tubos se passam através de ambientes frios.

Para impeder returnos de ar do exterior, deve estar presente uma valvula de não returno em caso de motores com 800m^3 /h ou superiores.

Desvio para a Alemanha.

quando o exaustor de cozinha e os apareiros alimentados com energia diferente daquela eletrica está em funcaoamento simultaneo, a pressao negativa no local não devera superar os 4 Pa (4 x 10-5 bar).

EXAUSTOR DE RECIRCULAÇÃO INTERNRA (FILTRANTE)

Nesta versão o ar passa atraves dos filtros a carvãoativado para ser purificado e éreciclado no ambiente da cozinha.

Controlar se os filtros de carvão"Ativado está montados no exaustor e, em caso contrário, instalá-los como indicaçao nas instruções de montagem.

Nesta versão a valvula de não returno não deve ser montada: remove-la se presente na conexão de saída de ar do motor.

INSTRUÇões DE MONTAGEM

parte reservada somente a pessoal qualificado

O exhaustor tem a possibidade de ser instalado em various configuracoes. As fases de montagem geral valem para todas as instalacoes; seguir, quando especificado, as fases correspondentes à instalacao desejada.

FUNCTIONAMENTO

QUANDO SE DEVE ACENDER O EXAUSTOR?

Ligar o exaustor pelo menos um minuto antes de iniciaar a cozinha para direcionar fumos e evaporas para a superficie de aspiração.

No final da cozedura,deerimfuncionamento oexaustor atéque todos os vapores e odores:comafunkoTemporizador,e possessivel configurar o desligamento automatico do exaustor après 15minutos de configuraciono.

QUE VELOCIDADE ESCOLHER?

I velocidade: mantém o ar limpo com baixos consumos de energia elétrica.

Il velocidade: condições normais de utilizesao.

III velocidade: Presence de fortes odores e vapores.

IV velocidade: rapiida eliminação de odeores e vapores.

QUANDO LAVAR OU TROCAR OS FILTROS?

Os filtros metalicos devem ser lavados cada 30 horas de utilização.

Os filtros de carvão ativado devem ser substituídos cada 3-4 vezes, conforme o uso do exaustor.

Pra ulteriores detailhes, consultar o cap. "MANUTENCAO".

BOTOEIRA ELETRONICA

	Motor ON/OFF No momento da inicialização a velocidade é aquela memorizada no desligamento anterior.
+	Aumento da velocidade de 1 a 4 Velocidade 4 está ativa apenas por algunos minutos, em seguida, ativa-se a velocidade 3.	As velocidades são sin转化adas pelos leds presentes nas teclas:
-	Reduição de velocidade de 4 a 1	Velocidade 1 + + - Velocidade 2 + + - Velocidade 3 única versão: + + - Velocidade 4 (led "+"a piscar)
	Acendimento / desligamento da luz
	TEMPORIZADOR (Led vermelho a piscar) Desligamento automatico às 15 minutos. A frequência desativa-se (led vermelho desigado) se: - Pressiona-se novamente a teça TEMPORIZADOR (TIMER) (). - Pressiona-se a teça ON/OFF ().
	ALARME FILTROS (Led vermelho fixo COM (+) off) Manutençao de filtrros antigordura(before de circa 30 horas de'utilisation. Pressionar (+) durante 3segundos para colocar a zero o controle.

MANUTENÇAO

Antes de proceder com qualquer operacao de limpeza ou manutencao,
desconectar o aparelho removendo a ficha ou atuando no interruptor ge-ral.

Não se devem'utilizar detergentes contendosubstências abrasivas, acidas vas e panos com superfíças asperas.

Uma manutenção constante garante um bom funciona e desempenho no decorrer do tempo.
Atença especial de ser dedicaa acos filtros metalicos antigordura: a limpeza frequente dos filtros e dos seu suportes garantue que não se acumulem gorduras inflamáveis.

LIMPEZA DAS SUPERFICIES EXTERNAS

É recomendável limpar as superficies externas do exaustor cada 15 días, pelo menos para evaporar que as substancías oleosas ou gordurosas possum danificar as superficies em aço. Para a limpeza do exaustor, realizado em aço inox escovado, o fabricante aconsehra o uso de toalhetes de limpeza "Magic Steel".

Como alternatively e para todos os outros temas de superficie, a limpeza deve ser efetuada com um pano humido com pouco detergente neutro liquido ou alcool desnaturado.

Paraunarimaralimeza,enxaguarciudadosamentee secarcompanos macios.

Não utilizes muitoágua nas proximidades da botoeira e dos dispositivos de illuminação para fazer que a humidade atinja as partes eletrónicas.

A limpeza dos painéis em vidro deve ser efetuada apenas com o uso de detergentes espécíficos não corrosivos ou abrasivos e panos macios.
O fabricante declina qualquer responsabilitadne no caso de inobservancia destas instruções.

LIMPEZA DAS SUPERFICIES INTERNAS

É proibida a limpeza de partes élétricas, ou de partes relativas ao motor do exaustor, com liquidos ou solventes.

Para as partes metálicas internas ver o parágrafo anterior.

FILTROS METÁLICOS ANTIGORDURA

Aconelhna-se lavar frequentlyste os filtros metalicos (pelo menos uma vez por mês) deixando-os de molho por aproximadamente 1 hora em água fervente com detergente para pratos, sem dobra-los.

Não utilizes detergentes corrosivos, acidos ou alcalinos.
Enxaguaú-los com atençao e aguardar que estejam bem secs antes de montá-los novamente.
É permitido lavar na区内a lavar mas pode ocorro o a formação de manchas escuras no material dos filtres: para reduzir este,inconveniente,utilizar lavagens com baixas temperatas (55^)
Para a EXTRAÇÃO e a inscrção dos filtros metalicos antigordura ver as instruções de montagem.

FILTROS DE CARVÃO ATIVADO

Estes filtros retém os odeores presentes no ar que os atravessa. O ar depurado é este modo recolocado no ambiente.

Os filtros de carvão atrido devem ser substituídos em media a cada 3 ou 4 mezes em condições de uso normal..

Para a substituição dos filtros ao carvão ativado, consulutar as instruções de montagem.

ILUMINACAO

A coifa é providia de iluminação com lámpadas à LED de alta eficiência, baixo consumo e duração muito elevada em condições de Utilização normal.

Se for necessario substituir a lampada, seguir as instruções ilustradas na figura.

ELIMINAÇÃO NO FINAL DE VIDA U'TIL DO APARELHO

O*sistema da lixeira barrada presente na sua aparenhagem indica que o produits emu RAEE, ou mesma, um "Detrito derivante das Aparelhagens Elétricas e Eletrónicas", portanto, não deve ser eliminado juntamente ao lixo indefineciado

(isto é, jintamente aos "detritos urbanos mistos"), ao contrário,cede ser gerido separamente para quesume submetido a espécicas operações para sua reutilização, ou não, a um espécico tratamento para remover ou eliminar de modo seguro eventuals substancias danosas ao ambiente, extraindo-se,arethelo,mas materias-primas recicláveis. A eliminação corretadeste produits contribui salvar preciosas fontes e evaporar potenciáisefeitos negativos para a Saúde humana e para o ambiente,que pode ser causados pelaeliminação inadequada de detritos.

Solicitamos contactar as autoridades para obter ulteriores detalhes sobre o punto de eliminação de materiais mais proxies de sua residência. Podem ser aplicadas multas devido a eliminação incorrente destres detritos em conformidade com alegisação nacional.

INFORMAÇÉS SOBRE A ELIMINAÇÃO EM NAÇÉS PERTENCENTES À UNÍO EUROPEIA

A Diretiva comunitária sobre as aparelhagens RAEE foi acolhida diversamente em cada nao, portanto, se desejar eliminar este produits, sugerimos contactar as autoridades locais ou o Revendedor para solicitar o método correto de eliminação.

INFORMAÇOES SOBRE A ELIMINAÇAO EM NAÇÖES NÃO PERTENCENTES À UNIÁO EUROPEIA

O*sóculo da lixeira barrada é valido somente na União Europeia: se desejar eliminar este produits em outros paises, sugerimos contactar as autoridades locais ou o Revendedor para solicitar o método correto de eliminação.

ATENÇAÑO!

A Empresa reserva-se o direito de efetuar modificações nas aparehagens aMASTER quando e sem precedo征求意见. A impressão, tradução e reprodução, mesmo parcial, deste manual se vinculadas à autorização do fabricante.
As informações tíncicas, representações graficas e as espécificações presentes neste manual são meramente indicativas e não devem ser divulgadas.
O idioma original do manual é o italiano e o fabricante não se responsabiliza por erros de transcrição ou traduição.

SIKKERHEDSANVISNINGER OG ADVASLER
