Tipo de produto	Aspirador de pó de trineu ciclônico
Marca	Rowenta
Modelo	RO3798EA COMPACT POWER CYCLONIC HOME & CAR
Tecnologia de separação	Ciclônica
Filtração	Filtro HEPA lavável (classe HEPA) com filtro de espuma e filtro de espuma de proteção do motor
Potência de aspiração	Variável: variador eletrônico no aparelho e variador mecânico no punho (POWER CONTROL)
Acessórios incluídos	Mangueira com punho ERGO COMFORT, tubo telescópico de metal, bocal para todos os pisos retangular 2 posições, bocal Delta 2 posições, bocal para parquet, turbobrush, mini turbobrush, bocal para frestas, bocal para estofados, escova para estofados integrada (EASY BRUSH)
Utilização	Pisos duros, tapetes, carpetes, móveis, cantos, carros (HOME & CAR)
Manutenção do filtro HEPA	Limpeza a cada 3 meses, substituição anual (ref. ZR902301)
Esvaziamento do recipiente	Após cada uso
Cabo de alimentação	Enrolador automático com pedal
Alça de transporte	Sim, integrada
Segurança	Detector de presença da cassete HEPA, parada automática se ausente
Alimentação elétrica	220-240 V CA
Reparabilidade	Reparos exclusivamente por um Centro de Serviço Autorizado Rowenta
Garantia	Garantia do fabricante (ver condições)
País de fabricação	Não especificado

Perguntas frequentes - RO3798EA COMPACT POWER CYCLONIC HOME & CAR ROWENTA

Como esvaziar o recipiente de pó?

Pare e desconecte o aspirador. Abra a tampa, retire o recipiente de pó, pressione o botão de abertura da tampa, esvazie o recipiente sobre uma lixeira, então recoloque a tampa até ouvir o clique de travamento e coloque o recipiente de volta no lugar.

Com que frequência limpar os filtros?

Recomenda-se limpar o recipiente de pó e o sistema de filtração a cada 3 meses. O filtro HEPA e o filtro de espuma são lavados com água limpa e devem secar 12h antes de remontar.

Como substituir o filtro HEPA?

Pare e desconecte o aparelho. Abra a tampa, retire o recipiente de pó, pressione os clipes de abertura da cassete HEPA, remova a cassete antiga, descarte-a, então instale uma nova cassete (ref. ZR902301) até ouvir o clique.

O que fazer se o aspirador não aspira mais?

Verifique se a tampa está bem fechada, se o recipiente de pó não está cheio, se a mangueira e os acessórios não estão entupidos. Se o problema persistir, limpe ou substitua o filtro HEPA.

Posso aspirar líquidos com este aspirador?

Não, nunca aspire líquidos, substâncias quentes, ultrafinas (gesso, cinzas) ou perigosas (solventes, ácidos). Isso poderia danificar o aparelho.

Como ajustar a potência de aspiração?

Você tem dois ajustes: o variador eletrônico no aparelho (posição min a max) e o variador mecânico no punho (POWER CONTROL) para diminuir a potência a fim de evitar que o bocal grude em superfícies frágeis.

O que fazer se o cabo não enrolar completamente?

Se o cabo estiver lento ao recolher, puxe-o completamente para fora e pressione novamente o pedal enrolador. Se o problema persistir, entre em contato com um Centro de Serviço Autorizado.

Como limpar a escova para estofados integrada?

A escova para estofados integrada (EASY BRUSH) é limpa com um pano macio. Você também pode removê-la da mangueira se necessário. Não use produtos abrasivos.

O aspirador pode ser usado por crianças?

Este aparelho pode ser usado por crianças com 8 anos ou mais sob supervisão. Crianças menores de 8 anos não devem se aproximar. A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

Onde comprar acessórios ou filtros?

Os acessórios e filtros originais Rowenta estão disponíveis nos Centros de Serviço Autorizados Rowenta. Para o filtro HEPA, solicite a referência ZR902301.

MANUAL DE UTILIZADOR RO3798EA COMPACT POWER CYCLONIC HOME & CAR ROWENTA

PT	CONSELHOS DE SEGURANÇA	20
	DESCRIÇÃO	21
	ANTES DA PRIMEIRA UTILIZAÇÃO	21
	UTILIZAÇÃO	22
	LIMPEZA E MANUTENÇÃO	22
	RESOLUÇÃO DE PROBLEMAS	24
	GARANTIA	24
	ONDE ADQUIRIR OS ACESSÓRIOS	25
	AMBIENTE	25

IT	CONSIGLI SULLA SICUREZZA	26
	DESCRIZIONE	27
	AL PRIMO UTILIZZO	27
	UTILIZZO	28
	PULIZIA E MANUTENZIONE	28
	RISOLUZIONE DEI PROBLEMI	30
	GARANZIA	30
	DOVE ACQUISTARE GLI ACCESSORI	31
	AMBIENTE	31

NL	VEILIGHEIDSVOORSCHRIFTEN	32
	BESCHRIJVING	33
	VOOR HET EERSTE GEBRUIK	33
	GEBRUIK	34
	REINIGEN EN ONDERHOUDEN	34
	REPARATIE	36
	GARANTIE	36
	WAAR KUNT U ACCESSOIRES KOPEN	37
	MILIEU	37

19 Tubo telescópico de metal ERGO CONFORT

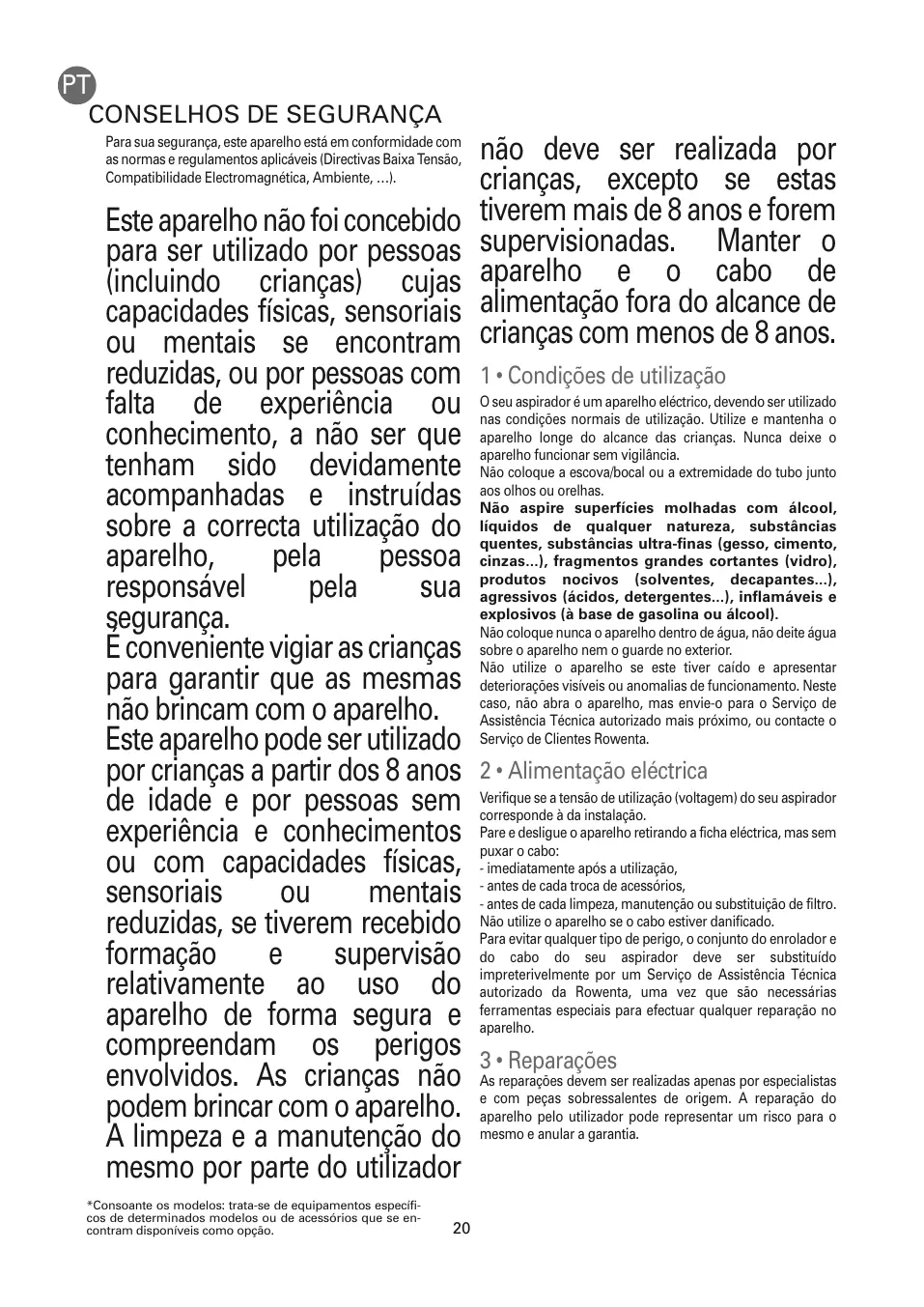

Para sua segurança, este aparelho está em conformidade com as normas e regulamentos aplicáveis (Directivas Baixa Tensão, Compatibilidade Electromagnética, Ambiente, ...).

Este aparelho não foi concebido para ser utilizado por pessoas (incluindo crianças) cujas capacidades físicas, sensoriais ou mentais se encontram reduzidas, ou por pessoas com falta de experiência ou conhecimento, a não ser que tenham sido devidamente acompanhadas e instruídas sobre a correcta utilização do aparelho, pela pessoa responsável pela sua segurança.

E conveniente vigiar as crianças para garantir que as mesmas não brincam com o aparelho.

Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas sem experiência e conhecimentos ou com capacidades físicas, sensoriais ou mentais reduzidas, se tiverem recebido formação e supervisão relativamente ao uso do aparelho de forma segura e compreendam os perigos envolvidos. As crianças não podem brincar com o aparelho. A limpeza e a manutenção do mesmo por parte do utilizador

não deve ser realizada por crianças, excepto se estas tiverem mais de 8 anos e forem supervisionadas. Manter o aparelho e o cabo de alimentação fora do alcance de crianças com menos de 8 anos.

1 • Condições de utilização

O seu aspirador é um aparelho eléctrico, devendo ser utilizado nas condições normais de utilização. Utilize e mantenha o aparelho longe do alcance das crianças. Nunca deixe o aparelho funcionar sem vigilância.

Não coloque a escova/bocal ou a extremidade do tubo junto aos olhos ou orelhas.

Não aspire superfícies molhadas com álcool, líquidos de qualquer natureza, substâncias quentes, substâncias ultra-finas (gesso, cimento, cinzas...), fragmentos grandes cortantes (vidro), produtos nocivos (solventes, decapantes...), agressivos (ácidos, detergentes...), inflamáveis e explosivos (à base de gasolina ou álcool).

Não coloque nunca o aparelho dentro de água, não deite água sobre o aparelho nem o guarde no exterior.

Não utilize o aparelho se este tiver caído e apresentar deteriorações visíveis ou anomalias de funcionamento. Neste caso, não abra o aparelho, mas envie-o para o Serviço de Assistência Técnica autorizado mais próximo, ou contacte o Serviço de Clientes Rowenta.

2 • Alimentação eléctrica

Verifique se a tensão de utilização (voltagem) do seu aspirador corresponde à da instalação.

Pare e desligue o aparelho retirando a ficha eléctrica, mas sem puxar o cabo:

- imediatamente após a utilização,

- antes de cada troca de acessórios,

- antes de cada limpeza, manutenção ou substituição de filtro. Não utilize o aparelho se o cabo estiver danificado.

Para evitar qualquer tipo de perigo, o conjunto do enrolador e do cabo do seu aspirador deve ser substituído impreterivelmente por um Serviço de Assistência Técnica autorizado da Rowenta, uma vez que são necessárias ferramentas especiais para efectuar qualquer reparação no aparelho.

3 • Reparações

As reparações devem ser realizadas apenas por especialistas e com peças sobressalentes de origem. A reparação do aparelho pelo utilizador pode representar um risco para o mesmo e anular a garantia.

DESCRIÇÃO

1 Tampa
2 Abertura da tampa
3 Pega de transporte
4 Botão enrolador do cabo
5 Botão Ligar/Desligar
6 Roda
7 Abertura de aspiração
8 Saída de ar
9 Regulador electrónico de potência
10 a - Arrumação vertical
b - Arrumação horizontal
11 Compartimento do depósito para o pó
12 Depósito para o pó
a - Pega
b - Tampa
c - Depósito para o pó
d - Patilha de abertura da tampa
13 a - Separador de pó
b - Compartimento do separador de pó
c - Patilha de abertura do compartimento do separador de pó
14 Detector da presença da cassete-filtro HEPA*
15 Patilhas de abertura da cassete-filtro HEPA
16 Cassete-filtro HEPA (ref. ZR9023 01)
a - Filtro HEPA
b - Filtro de espuma
17 a - Filtro de espuma de protecção do motor (RS-RT3907)
b - Compartimento do filtro de espuma de protecção do motor

Acessórios

18 Tubo flexível com pega ERGO COMFORT
a - Pega ergonómica ERGO COMFORT
b - Regulador mecânico da potência (POWER CONTROL)
c - Escova para móveis integrada (EASY BRUSH)
19 Tubo telescópico de metal ERGO COMFORT
a - Sistema de bloqueio pega/tubo (LOCK SYSTEM)
b - Botão de regulação do tubo
20 Escova para todos os pavimentos, rectangular, 2 posições*
21 Escova para todos os pavimentos, Delta, 2 posições*
22 Escova para pavimento de madeira (parquet)*
23 Escova turbo*
24 Mini escova turbo*
25 Tubo para frestas*
26 Escova para estofos*

ANTES DA PRIMEIRA UTILIZAÇÃO

1 • Desembalagem

Desembale e retire todas as etiquetas do aparelho. Guarde o certificado de garantia e leia atentamente as instruções de utilização antes da primeira utilização do aparelho.

2 • Conselhos e precauções

Antes de cada utilização, o cabo deve ser completamente desenrolado.

Não o entale nem o passe por cima de arestas cortantes. Se utilizar uma extensão eléctrica, certifique-se de que está em perfeitas condições e que possui uma tensão adaptada à potência do seu aspirador. Não puxe pelo cabo para desligar o aparelho.

Não coloque o aspirador em funcionamento sem o depósito para o pó (12) e sem sistema de filtração (cassete).

O seu aparelho está equipado com um sistema de segurança de presença de cassete-filtro HEPA.

Não puxe pelo cabo para deslocar o aspirador, segure pela pega de transporte. Não utilize o cabo para levantar o aparelho.

Desligue o aspirador e retire a ficha da tomada após cada utilização. Desligue sempre o aspirador e retire a ficha da tomada antes da manutenção ou limpeza. Utilize apenas filtros de origem Rowenta.

Utilize apenas acessórios de origem Rowenta. Verifique se todos os filtros estão bem colocados.

Em caso de dificuldades em obter os acessórios e os filtros para este aspirador, contacte o Serviço de Clientes Rowenta.

1 • Montagem dos acessórios do aparelho

• Encaixe o tubo flexível na abertura de aspiração (Fig.1) e rode até bloquear. Para retirá-lo, rode no sentido contrário e puxe (Fig.2).
• Encaixe o tubo telescópico de metal na extremidade da pega até ouvir um clique de bloqueio (Fig.3) (para o desencaixar, pressione o botão de desbloqueio do tubo e retire-o).
• Encaixe a escova para todo o tipo de pavimentos (20 ou 21)* na extremidade do tubo telescópico em metal (Fig.4).
• Regule o tubo telescópico de metal para o comprimento desejado com a ajuda do sistema telescópico (Fig.5).

Encaixe o acessório pretendido na extremidade do tubo telescópico de metal ou da pega:

ATENÇÃO Desligue sempre o aspirador e retire a ficha da tomada antes de trocar os acessórios.

• Para tapetes e alcatifas: utilize a escova para todos os tipos de pavimentos (20 ou 21)* na posição de escova recolhida ou a escova turbo* (fibras e pêlos de animais).
• Para parquets e pavimentos lisos: utilize a escova (20 ou 21)* para todos os tipos de pavimentos na posição de escova saída ou, para um melhor resultado, utilize a escova para parquets*.
• Para os cantos e zonas de difícil acesso: utilize o tubo para frestas*.
• Para móveis e superfícies frágeis: utilize a escova para móveis integrada na pega ERGO COMFORT (EASY BRUSH) ou o tubo para móveis*.

Não coloque o aspirador em funcionamento sem o depósito para o pó (12) e sem sistema de filtração (cassete).

LIMPEZA E MANUTENÇÃO

IMPORTANTE Desligue sempre o aspirador e retire a ficha da tomada antes da sua manutenção.

1 - Esvaziamento do depósito do pó

IMPORTANTE Esvazie o depósito para o pó após cada utilização.

• Retire o tubo flexível da abertura de aspiração (Fig.2).
• Abra a tampa do aspirador (Fig.15).
• Retire o recipiente do pó (12) do respectivo compartimento com a ajuda da pega (Fig.16).
• Pressione o botão de abertura (OPEN) da tampa do depósito do pó para retirar a tampa (Fig.17), depois retire completamente o depósito (Fig.18).

2 • Ligação do cabo e colocação do aparelho em funcionamento

Desenrole completamente o cabo, ligue o aspirador à tomada (Fig.6) e pressione o botão de Ligar/Desligar (Fig.7).

Observação: pode utilizar o aspirador tanto na posição horizontal (trenó) como na posição vertical, nomeadamente, quando estiver a aspirar escadas ou tirar o pó dos cortinados. Regule a potência de aspiração:

? com o regulador electrónico de potência (Fig.8)
? com o regulador mecânico de potência da pega: abra a patilha de regulação para diminuir manualmente a potência de aspiração e evitar que a escova fique "colada" à superfície aspirada (Fig.9), p. ex.: cortinas, superfícies delicadas...

• Posição (MIN) para a aspiração de tecidos delicados (cortinas, têxteis)
• Posição (Média) para a aspiração diária de todos os tipos de pavimentos, no caso de pouca sujidade
• Posição (MAX) para a aspiração de pavimentos rijos, de tapetes e alcatifas, no caso de muita sujidade

3 • Arrumação e transporte do aparelho

Após a utilização, pare o aspirador pressionando o botão de Ligar/Desligar e desligue-o da tomada (Fig.10). Arrume o cabo pressionando o botão enrolador do cabo (Fig.11). Na posição vertical, coloque a escova na posição de arrumação (Fig.12). Na posição horizontal, coloque a escova na posição de arrumação (Fig.13).

Pode assim transportar e arrumar o aspirador na posição de arrumação (Fig.14).

• Esvazie o depósito do pó no lixo (Fig.19).
• Volte a colocar a tampa no depósito encaixando os pinos nas ranhuras previstas para o efeito (Fig.20), depois desça-a até ouvir um ‘clique’ de encaixe (Fig.21).
• Volte a colocar o depósito no seu compartimento (Fig.22).

2 - Limpeza do depósito do pó e do sistema de filtração

O ar que respiramos contém partículas que podem ser alergénios: larvas e dejectos de ácaros, bolores, pólen, fumos e resíduos de animais (pêlos, pele, saliva e urina). As partículas mais finas penetram profundamente no aparelho respiratório onde podem provocar uma inflamação e alterar a função respiratória no seu todo.

LIMPEZA E MANUTENÇÃO

Os filtros (H)EPA (High) Efficiency Particulate Air Filter, ou seja, filtros de alta eficácia para partículas aéreas, permitem reter as partículas mais finas.

Graças ao filtro (H)EPA, o ar relançado para a área é mais saudável do que o ar aspirado.

IMPORTANTE Para optimizar a performance do seu aspirador, limpe o recipiente do pó e o sistema de filtração uma vez a cada 3 meses.

• Retire o tubo flexível da abertura de aspiração (Fig.2)
• Abra a tampa do aspirador (Fig.15).
• Retire o depósito do pó (12) do respectivo compartimento com a ajuda da pega (Fig.16).

• Pressione o botão de abertura (OPEN) da tampa do depósito do pó para retirar a tampa (Fig.17), depois retire completamente o depósito (Fig.18)
• Em seguida, retire a tampa do compartimento que contém o separador, pressionando o botão OPEN (Fig.23-24).
• Desencaixe o separador do compartimento (Fig.25).
• Em seguida, passe o separador (13a), o compartimento (13b), a tampa do depósito do pó (12b) por água limpa ou com detergente (Fig.26).
• Seque-os com a ajuda de um pano (Fig 27).
• Depois de secos, volte a colocar o separador no compartimento utilizando a ranhura prevista para o efeito (Fig.28); em seguida, volte a colocar o conjunto (13a + 13b) na tampa do depósito do pó utilizando a ranhura (Fig.29) até ouvir um ‘clique’ de encaixe (Fig.30)

b. Limpeza do sistema de filtração

• Pressione as patilhas de abertura da cassete-filtro HEPA (Fig.31)
• Retire a cassete-filtro HEPA (16) do depósito do pó (12c) (Fig 32)
• Separe o filtro de espuma (16b) do filtro HEPA (16a) (Fig.33)
• Sacuda o filtro HEPA no caixote do lixo (Fig.34)
• Lave o filtro de espuma (16b) e o filtro HEPA (16a) com água limpa e deixe secar 12 horas (Fig.35).

ATENÇÃO Para limpar o filtro HEPA, lave-o com água corrente. Não o esfregue com nenhum acessório para não o danificar.

• Lave o depósito do pó (12c) com água limpa (Fig.36) e seque-o com a ajuda de um pano húmido.
• Depois de seco, volte a colocar o filtro de espuma (16b) por cima do filtro HEPA (16a) (Fig.37)
• Em seguida, coloque a cassete-filtro (16a + 16b) por cima do depósito do pó (12c) utilizando as ranhuras previstas para o efeito (Fig.38) até ouvir um ‘clique’ de encaixe. (Fig.39)
• Depois, volte a colocar a tampa no depósito encaixando os pinos nas ranhuras previstas para o efeito (Fig.20) e desça-a até ouvir um ‘clique’ de encaixe (Fig.21).
• Coloque o recipiente no seu compartimento (Fig.22).

IMPORTANTE Substitua o sistema de filtração uma vez por ano.

3 – Substituição do sistema de filtração

A cassete-filtro HEPA*, ref. ZR902301*, está disponível no seu revendedor ou nos Serviços de Assistência Técnica autorizado Rowenta.

• Retire o tubo flexível da abertura de aspiração (Fig.2).
• Abra a tampa do aspirador (Fig.15).
• Retire o depósito do pó (12) do respectivo compartimento com a ajuda da pega (Fig.16).
• Pressione as patilhas de abertura da cassete-filtro HEPA (Fig.40).
• Retire a cassete-filtro HEPA (16) do depósito do pó (12c) (Fig.41).
• Deite a cassete-filtro (16a + 16b) no caixote do lixo (Fig.42) e substitua-a por uma nova cassete-filtro (Fig.43-44).
• Coloque o depósito no seu compartimento (Fig.22).
• Feche a tampa do aspirador.

Limpe o corpo e os acessórios do aparelho com um pano macio (Fig.45). Não utilize detergentes agressivos ou abrasivos.

RESOLUÇÃO DE PROBLEMAS

IMPORTANTE Se o aspirador não estiver a funcionar bem, antes de proceder a qualquer verificação, desligue-o pressionando o botão Ligar/Desligar.

O aspirador não começa a funcionar

- O aparelho não está ligado à corrente. Verifique se o aparelho está correctamente ligado.

O aspirador não aspira

• Um acessório ou o tubo está obstruído: desobstrua o acessório ou o tubo.
• A tampa está mal fechada: verifique se o recipiente do pó está bem colocado e volte a fechar a tampa.

O aspirador aspira mal, faz barulho, sibilos

• Um acessório ou o tubo está parcialmente obstruído: desobstrua o acessório ou o tubo.
• O depósito para o pó está cheio: despeje-o (ver capítulo LIMPEZA E MANUTENÇÃO).
• O sistema de filtração está saturado: limpe a cassete-filtro HEPA (16) (ver capítulo LIMPEZA E MANUTENÇÃO).
  Se o problema persistir, substitua o sistema de filtração (ver capítulo LIMPEZA E MANUTENÇÃO).
• Verifique se o depósito para o pó (12) está bem colocado no compartimento do recipiente para o pó (11).
• O regulador mecânico de potência (18b) está aberto: feche o regulador mecânico de potência da pega.
• O regulador electrónico de potência (9) está na posição 'min': aumente a potência por meio do regulador electrónico de potência (excepto se estiver a aspirar tecidos frágeis).

A tampa não fecha (acção do detector de presença 14\*)

• Verifique a presença e a colocação correcta da cassete-filtro HEPA (16).
• Verifique se o depósito do pó (12) está bem colocado no compartimento do depósito do pó.

É difícil deslocar a escova

• Diminua a potência abrindo o regulador mecânico de potência da pega (18b) ou deslocando o regulador electrónico de potência (9) para a posição MIN.
• Verifique se a posição da escova (20 ou 21)* se adapta ao pavimento aspirado:
• no caso de tapetes e alcatifas, utilize a escova na posição de escova recolhida,
• no caso de parquets ou pavimentos lisos, utilize a escova na posição de escova saída.

O cabo não enrola completamente

- O cabo enrola devagar: retire novamente o cabo e pressione o botão enrolador do cabo.

Se o problema persistir, entregue o aspirador no Serviço de Assistência Técnica Rowenta autorizado mais próximo ou contacte o Centro de Contacto do Consumidor Rowenta.

GARANTIA

- Este aparelho é exclusivamente para uso doméstico; a utilização não adequada ou não conforme ao manual de instruções, invalida a responsabilidade da marca e a garantia é anulada.

- Leia atentamente o manual de instruções antes da primeira utilização do aparelho: uma utilização não conforme às instruções de utilização isenta a Rowenta de qualquer responsabilidade.

ONDE ADQUIRIR OS ACESSÓRIOS

ACESSÓRIOS*	UTILIZAÇÃO	COLOCAÇÃO DO ACESSÓRIO	LOCAIS DE COMPRA
Escova para móveis (EASY BRUSH)	Para limpar os móveis.	Encaixe a escova para móveis na extremidade da pega.	Serviços de Assistência Autorizados Rowenta
Escova para móveis	Para limpar os móveis.	Encaixe a escova para móveis na extremidade da pega ou do tubo.
Tubo para frestas e rodapés	Para aceder aos cantos e locais de difícil acesso.	Encaixe o tubo para frestas e rodapés na extremidade da pega ou do tubo.
Escova para pavimento de madeira (parquet)	Para pavimentos delicados.	Encaixe a escova para parquet na extremidade do tubo
Mini escova turbo	Para limpar em profundidade os tecidos dos móveis (estofos).	Encaixe a mini escova turbo na extremidade do tubo.
Escova turbo	Para aspirar fios e pêlos de animais em tapetes e alcatifas.	Encaixe a escova turbo na extremidade do tubo.

AMBIENTE

- Em conformidade com as normas em vigor, todos os aparelhos fora de uso devem ser definitivamente inutilizados: desligue o aparelho e corte o cabo antes de o deitar fora.

Protecção do ambiente em primeiro lugar!

① O seu aparelho contém materiais que podem ser recuperados ou reciclados.

Entregue-o num ponto de recolha para possibilitar o seu tratamento.
