Tipo de produto	Lixadeira de cinta
Marca	Festool
Modelo	RS 300 EQ-PLUS
Potência	620 W
Velocidade de rotação	6300 rpm
Cadência de lixamento	12600 rpm
Curso de lixamento	5,0 mm
Patim de lixamento	115 x 221 mm (auto-aderente Stickfix ou aperto mecânico)
Peso	3 kg (sem cabo)
Conexão elétrica	Seção de tensão de rede (ver placa de identificação)
Sistema de aspiração	Mangote 27 mm para aspirador Festool
Sistema de fixação abrasivo	Stickfix auto-aderente ou aperto mecânico
Punho adicional	Removível para lixamento em bordas
Nível sonoro (pressão)	80 dB(A)
Nível sonoro (potência)	91 dB(A)
Vibrações (patim)	3,5 m/s²
Vibrações (punho)	4,5 m/s²
Proteção individual recomendada	Óculos, máscara P2, capacete anti-ruído
Manutenção	Limpeza das aberturas de refrigeração, carvões com corte automático
Garantia	12 meses (24 meses UE)
Materiais compatíveis	Madeira, plástico, metal, pedra, aglomerado, tinta, massa

Perguntas frequentes - RS 300 EQ-PLUS FESTOOL

Como trocar o papel abrasivo na RS 300 EQ-PLUS?

Você pode usar o sistema Stickfix auto-aderente: basta colocar o abrasivo sobre o patim. Para o aperto mecânico, abra os dispositivos de travamento (1.3/1.4), insira a folha e estique-a fechando as alavancas.

Que tipo de aspiração devo usar?

Conecte um aspirador Festool com uma mangueira de 27 mm ao mangote de aspiração (1.2). A poeira é aspirada diretamente no nível do patim.

Posso lixar metal com esta lixadeira?

Sim, mas com precauções: instale um disjuntor diferencial (DR, PRCD), use um aspirador adequado e limpe regularmente o corpo do motor para evitar o acúmulo de poeiras metálicas.

Como ajustar a velocidade de lixamento?

A RS 300 EQ-PLUS tem uma velocidade fixa de 6300 rpm (rotação) e 12600 rpm (cadência). Não há variador de velocidade.

Como substituir os carvões?

A máquina é equipada com carvões com corte automático. No fim da vida, o motor para. A substituição deve ser feita por uma oficina autorizada Festool.

Qual é a duração da garantia?

A garantia cobre defeitos de material e fabricação por 12 meses mínimos (24 meses na União Europeia) mediante apresentação da fatura.

Como limpar a lixadeira?

Antes de qualquer limpeza, desconecte a máquina. Limpe as aberturas de refrigeração do cárter do motor para garantir uma boa circulação de ar.

Posso usar a máquina em ambiente úmido?

Não, esta máquina é projetada apenas para lixamento a seco. Não deve ser usada em ambiente úmido ou molhado.

Posso usar abrasivos de outras marcas?

Recomenda-se o uso de abrasivos Festool originais para garantir qualidade e segurança. O uso de outras marcas pode reduzir a qualidade e afetar a garantia.

Como ativar o funcionamento contínuo?

Pressione o interruptor (1.1) e depois acione o botão de travamento lateral (3.1). Para parar, pressione novamente o interruptor.

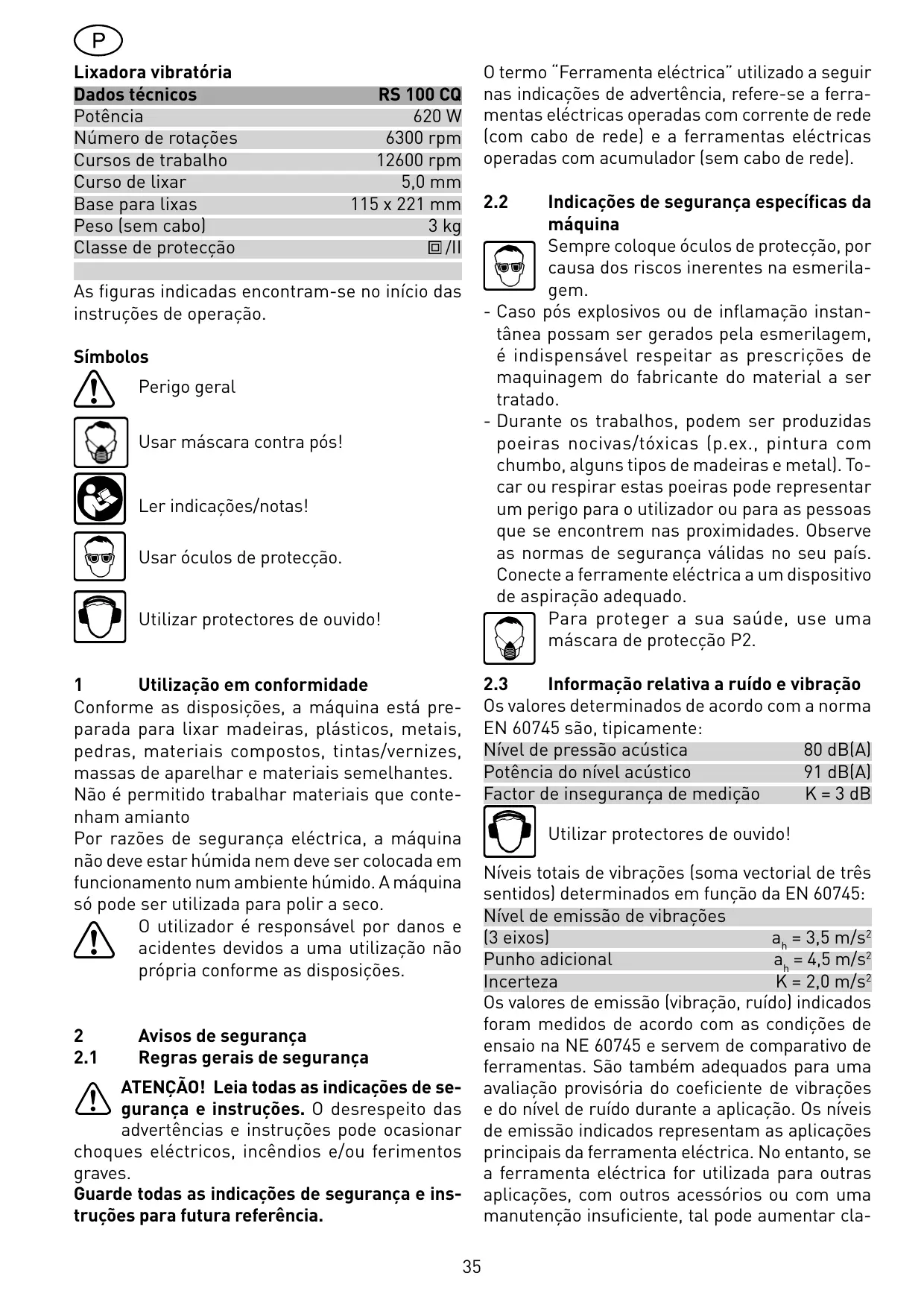

MANUAL DE UTILIZADOR RS 300 EQ-PLUS FESTOOL

Dados técnicos	RS 100 CQ
Potência	620 W
Número de rotações	6300 rpm
Cursos de trabalho	12600 rpm
Curso de lixar	5,0 mm
Base para lixas	115 x 221 mm
Peso (sem cabo)	3 kg
Classe de protecção	回/II

As figuras indicadas encontram-se no início das instruções de operação.

Símbolos

Perigo geral

Ler indicações/notas!

Usar óculos de protecção.

Utilizar protectores de ouvido!

1 Utilização em conformidade

Conforme as disposições, a máquina está preparada para lixar madeiras, plásticos, metais, pedras, materiais compostos, tintas/vernizes, massas de aparelhar e materiais semelhantes. Não é permitido trabalhar materiais que contenham amianto

Por razões de segurança eléctrica, a máquina não deve estar húmida nem deve ser colocada em funcionamento num ambiente húmido. A máquina só pode ser utilizada para polir a seco.

O utilizador é responsável por danos e acidentes devidos a uma utilização não própria conforme as disposições.

2 Avisos de segurança

2.1 Regras gerais de segurança

ATENÇÃO! Leia todas as indicações de segurança e instruções. O desrespeito das advertências e instruções pode ocasionar choques eléctricos, incêndios e/ou ferimentos graves.

Guarde todas as indicações de segurança e instruções para futura referência.

O termo “Ferramenta eléctrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

2.2 Indicações de segurança específicas da máquina

Sempre coloque óculos de protecção, por causa dos riscos inerentes na esmerilagem.

• Caso pós explosivos ou de inflamação instantânea possam ser gerados pela esmerilagem, é indispensável respeitar as prescrições de maquinagem do fabricante do material a ser tratado.
• Durante os trabalhos, podem ser produzidas poeiras nocivas/tóxicas (p.ex., pintura com chumbo, alguns tipos de madeiras e metal). Tocar ou respirar estas poeiras pode representar um perigo para o utilizador ou para as pessoas que se encontrem nas proximidades. Observe as normas de segurança válidas no seu país. Conecte a ferramente eléctrica a um dispositivo de aspiração adequado.

Para proteger a sua saúde, use uma máscara de protecção P2.

2.3 Informação relativa a ruído e vibração

Os valores determinados de acordo com a norma EN 60745 são, tipicamente:

Nível de pressão acústica 80 dB(A)

Potência do nível acústico 91 dB(A)

Factor de insegurança de medição K = 3 dB

Utilizar protectores de ouvido!

Níveis totais de vibrações (soma vectorial de três sentidos) determinados em função da EN 60745:

Nível de emissão de vibrações

(3 eixos) a_h=3,5 m/s^2

Punho adicional a_h = 4,5 m/s^2

Os valores de emissão (vibração, ruído) indicados foram medidos de acordo com as condições de ensaio na NE 60745 e servem de comparativo de ferramentas. São também adequados para uma avaliação provisória do coeficiente de vibrações e do nível de ruído durante a aplicação. Os níveis de emissão indicados representam as aplicações principais da ferramenta eléctrica. No entanto, se a ferramenta eléctrica for utilizada para outras aplicações, com outros acessórios ou com uma manutenção insuficiente, tal pode aumentar cla-

ramente o coeficiente de vibrações e o nível de ruído durante todo o período de funcionamento. Para uma avaliação precisa durante um determinado período de funcionamento, devem também observar-se os tempos de trabalho em vazio e de paragem da ferramenta abrangidos. Tal pode reduzir consideravelmente o esforço durante todo o período de funcionamento.

3 Ligação eléctrica e colocação em funcionamento

A tensão da rede deve estar sempre de acordo com a indicação na chapa de potência.

O interruptor (1.1) serve como interruptor para ligar/desligar (ON/OFF) (I = ligado / 0 = desligado). Para um funcionamento contínuo pode ser engatado o botão de bloqueio lateral (3.1). Premindo novamente o interruptor solta-se de novo o bloqueio.

Antes de inserir a ficha na tomada da rede ou sacá-la da mesma, a máquina sempre deve ser desligada!

Para ligar e desligar o cabo de conexão à rede, veja ilustração 4.

4 Ajustes na máquina

Antes de se efectuar qualquer trabalho na máquina retirar sempre a ficha de ligação da tomada de corrente!

4.1 Aspiração de pó

Ligue sempre a máquina a um sistema de aspiração. A aspiração do pó evita maior incomodidade devida ao pó no ar ambiental e maior acúmulo de sujidade do local de trabalho.

No bocal de aspiração (1.2) pode ser conectado um aspirador Festool com um tubo flexível de aspiração de 27 mm de diâmetro.

A amoladura é aspirada directamente no local de abrasão, através dos canais de aspiração na base para lixas.

Para impedir que a ferramenta fique presa por sucção em superfícies planas na peça a trabalhar, é possível aspirar ar falso abrindo a válvula de passagem (Bypass) (2.1/2.2). Quanto mais a válvula de passagem (Bypass) estiver aberta, maior é a quantidade de ar falso aspirado.

4.2 Como fixar o abrasivo

Use apenas abrasivos originais da Festool!

Lixas Stickfix

É rápida e simples a fixação da lixa „Stickfix“ e da tela „Stickfix“ - as duas foram desenvolvidas especifica-mente para isto - na base para lixas „Stickfix“.

Os abrasivos auto-aderentes são simplesmente pressionados na sapata e são segurados firmemente pelo revestimento aderente da base para lixas „Stickfix“.

Depois de usadas, as lixas Stickfix voltam a ser simplesmente retiradas.

Lixas para fixar

A Festool disponibiliza lixas com furos para serem fixas. Uma lixa sem furos pode ser furada com o „Lochfix“ (acessório).

- Antes de fixar uma lixa, fixe primeiro uma lixa Stickfix na base para lixas, para que o revestimento aderente da base para lixas Stickfix não seja danificado.

- Fixe uma lixa com os dois dispositivos de aperto (1.3/1.4). Os dispositivos de aperto podem ser abertos pressionando as suas alavancas.

Depois de fixa, a lixa deve estar esticada e apoiar na superfície da base para lixas.

4.3 Punho adicional

Para um lixamento próximo dos bordos com o canto dianteiro da base para lixas pode desapa-rafusar-se o punho adicional (1.5).

5 Instruções de serviço

Não sobrecarregue a máquina, aplicando uma pressão forte demais! O melhor resultado de esmerilagem o Senhor consegue ao trabalhar com uma força ponderada de pressão. Basicamente, o rendimento de esmerilagem e a sua qualidade dependem da selecção do abrasivo correcto.

Processamento de metal

Por medidas de segurança, as seguintes precauções devem ser tomadas no processamento de metal:

• Ligar à entrada um disjuntor de corrente de defeito (FI, PRCD).
• Ligar a ferramenta a um aspirador adequado.
• Limpar a ferramenta regularmente, retirando os depósitos de pó da caixa do motor.

6 Acessório

Utilize apenas acessórios e material de desgaste Festool originais previstos para esta ferramenta, pois estes componentes do sistema estão adaptados uns aos outros. Em caso de utilização de acessórios e material de desgaste de outros fabricantes, é provável que a qualidade dos resultados dos trabalhos fique afectada, sendo de esperar uma limitação dos direitos à garantia. Em função da utilização, o desgaste da ferramenta ou o seu esforço pessoal podem aumentar. Por essa razão, proteja-se a si próprio, a sua ferramenta e os seus direitos à garantia, utilizando exclusivamente acessórios e material de desgaste Festool originais!

Consulte os números de encomenda dos acessórios e ferramentas no seu catálogo Festool ou na Internet em “www.festool.com”.

7 Conservação e cuidados

Antes de se efectuar qualquer trabalho na máquina retirar sempre a ficha de ligação da tomada de corrente!

Para ser garantida uma circulação do ar, as aberturas do ar de refrigeração na carcaça do motor devem estar sempre livres e limpas.

Todos os trabalhos de manutenção e reparação, que exigem a abertura da carcaça do motor, só podem ser efectuadas por uma oficina autorizada do serviço após-venda.

A máquina está equipada com escovas de carvão especial de interrupção automática. Quando estão gastos actua uma interrupção automática de corrente e desliga a máquina.

8 Remoção

Não deite as ferramentas eléctricas no lixo doméstico! Encaminhe as ferramentas, acessórios e embalagens para um reaproveitamento ecológico! Nesse caso, observe as regulamentações nacionais em vigor.

Apenas países da UE: De acordo com a Directiva Europeia 2002/96/CE, as ferramentas electrónicas usadas devem ser recolhidas separadamente e ser sujeitas a uma reciclagem que proteja o meio ambiente.

9 Garantia

Para as nossas ferramentas, oferecemos uma garantia em relação a defeitos do material e de produção de acordo com as regulamentações legais específicas por país, mas com uma duração mínima de 12 meses. Dentro dos países da UE, a garantia tem uma duração de 24 meses (prova através da factura ou da guia de remessa). Os danos causados particularmente por uma deterioração/desgaste natural, sobrecarga, utilização incorrecta ou os danos provocados pelo utilizador ou por outra utilização contrária ao manual de instruções ou os danos que já eram conhecidos no momento da compra são excluídos da garantia. Também se excluem os danos causados pela utilização de acessórios e material de desgaste que não sejam originais da Festool (p. ex. pratos de lixar). As reclamações só podem ser aceites se a ferramenta for devolvida intacta ao fornecedor ou a uma oficina de Serviço Após-venda Festool autorizada. Guarde cuidadosamente o manual de instruções, as indicações de segurança, a lista de peças sobresselentes e o recibo de compra. De resto, são válidas as condições de garantia actuais do fabricante.

Nota

Devido aos constantes trabalhos de pesquisa e desenvolvimento, reserva-se o direito a alterações dos dados técnicos aqui mencionados.

REACH para produtos Festool, respectivos acessórios e material de desgaste

REACH é, desde 2007, o regulamento relativo a produtos químicos, válido em toda a Europa. Nós, enquanto “utilizadores subjacentes”, ou seja, fabricante de produtos, estamos conscientes do nosso dever de informar os nossos clientes. Para o manter sempre actualizado e para o informar sobre possíveis materiais da lista de candidatos aos nossos produtos, criámos o seguinte website para si: www.festool.com/reach
