MANUAL DE USUARIO RS 300 EQ-PLUS FESTOOL

Manual de instrucciones original/Lista de piezas de repuesto

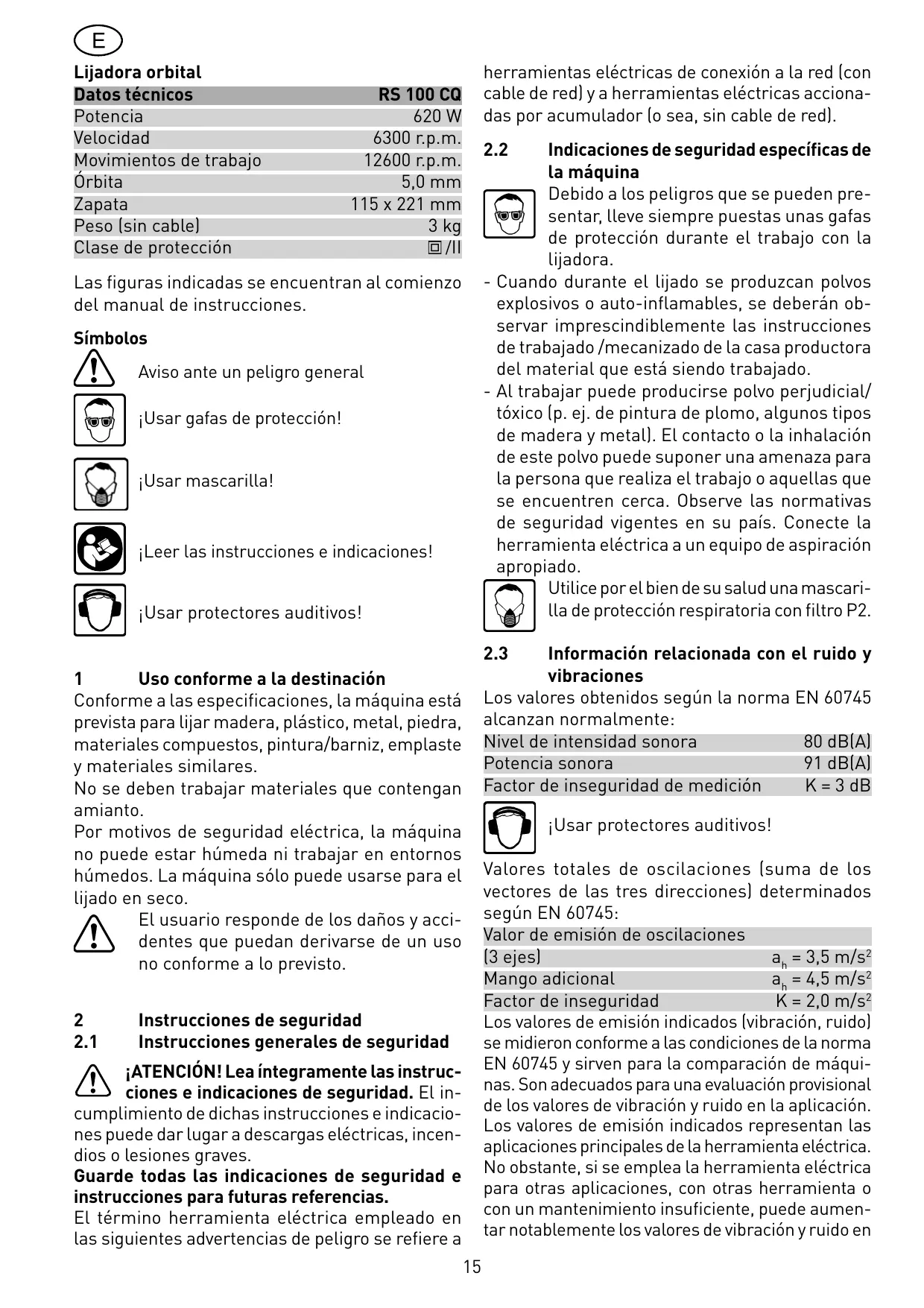

Datos técnicos Potencia Velocidad Movimientos de trabajo Órbita Zapata Peso (sin cable) Clase de protección

herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).

Indicaciones de seguridad específicas de la máquina

Debido a los peligros que se pueden presentar, lleve siempre puestas unas gafas de protección durante el trabajo con la lijadora. - Cuando durante el lijado se produzcan polvos explosivos o auto-inflamables, se deberán observar imprescindiblemente las instrucciones de trabajado /mecanizado de la casa productora del material que está siendo trabajado. - Al trabajar puede producirse polvo perjudicial/ tóxico (p. ej. de pintura de plomo, algunos tipos de madera y metal). El contacto o la inhalación de este polvo puede suponer una amenaza para la persona que realiza el trabajo o aquellas que se encuentren cerca. Observe las normativas de seguridad vigentes en su país. Conecte la herramienta eléctrica a un equipo de aspiración apropiado. Utilice por el bien de su salud una mascarilla de protección respiratoria con filtro P2.

Las figuras indicadas se encuentran al comienzo del manual de instrucciones.

Símbolos Aviso ante un peligro general ¡Usar gafas de protección!

¡Leer las instrucciones e indicaciones!

¡Usar protectores auditivos!

Información relacionada con el ruido y vibraciones

Los valores obtenidos según la norma EN 60745 alcanzan normalmente: Nivel de intensidad sonora 80 dB(A) Potencia sonora 91 dB(A) Factor de inseguridad de medición K = 3 dB

Uso conforme a la destinación Conforme a las especificaciones, la máquina está prevista para lijar madera, plástico, metal, piedra, materiales compuestos, pintura/barniz, emplaste y materiales similares. No se deben trabajar materiales que contengan amianto. Por motivos de seguridad eléctrica, la máquina no puede estar húmeda ni trabajar en entornos húmedos. La máquina sólo puede usarse para el lijado en seco. El usuario responde de los daños y accidentes que puedan derivarse de un uso no conforme a lo previsto. 2 2.1

¡Usar protectores auditivos!

Valores totales de oscilaciones (suma de los vectores de las tres direcciones) determinados según EN 60745: Valor de emisión de oscilaciones (3 ejes) ah = 3,5 m/s2 Mango adicional ah = 4,5 m/s2 Factor de inseguridad K = 2,0 m/s2 Los valores de emisión indicados (vibración, ruido) se midieron conforme a las condiciones de la norma EN 60745 y sirven para la comparación de máquinas. Son adecuados para una evaluación provisional de los valores de vibración y ruido en la aplicación. Los valores de emisión indicados representan las aplicaciones principales de la herramienta eléctrica. No obstante, si se emplea la herramienta eléctrica para otras aplicaciones, con otras herramienta o con un mantenimiento insuficiente, puede aumentar notablemente los valores de vibración y ruido en

Instrucciones de seguridad

Instrucciones generales de seguridad

¡ATENCIÓN! Lea íntegramente las instrucciones e indicaciones de seguridad. El incumplimiento de dichas instrucciones e indicaciones puede dar lugar a descargas eléctricas, incendios o lesiones graves.

Guarde todas las indicaciones de seguridad e instrucciones para futuras referencias. El término herramienta eléctrica empleado en las siguientes advertencias de peligro se refiere a 15

todo el tiempo de trabajo. También se tienen que tener en cuenta los tiempos de marcha en vacío y de inactividad de la máquina para obtener una evaluación exacta durante un tiempo fijado, pues el valor obtenido en la medición incluyendo estos tiempos puede resultar mucho más bajo.

Material abrasivo Stickfix

Sobre la zapata Stickfix se pueden fijar con rapidez y facilidad los papeles de lija y vellones de lijado Stickfix apropiados. Los materiales abrasivos auto-adheribles se presionan simplemente sobre la zapata y son retenidos con seguridad por el recubrimiento adherente del plato de lijado Stickfix. Después de usarse, los papeles abrasivos Stickfix se pueden volver a quitar fácilmente.

Conexión eléctrica y puesta en funcionamiento

La tensión de la red debe coincidir con los datos que figuran en la placa indicadora de potencia. El interruptor (1.1) sirve de interruptor de conexión/desconexión (I = conectado / 0 = desconectado). Para el servicio continuado puede engatillarse con un botón de bloqueo lateral (3.1). Si se vuelve a pulsar el interruptor se suelta el bloqueo. ¡Apague siempre la máquina antes de conectar o sacar el cable de conexión a la red! Ver la figura 4 para enchufar y desenchufar el cable de conexión a la red. 4

Material abrasivo de fijación

Festool dispone de papeles abrasivos perforados de fijación. Los papeles abrasivos sin perforar se pueden perforar con el „perforador de lija“ (accesorios). - Antes de montar un papel abrasivo, fije un papel abrasivo Stickfix a la zapata para que el recubrimiento adherente de la zapata Stickfix no resulte dañado. - Sujete el papel abrasivo con los dos dispositivos de fijación (1.3/1.4). Para abrir los dispositivos de fijación presione la palanca. Tras la fijación, el papel abrasivo debe estar tenso y quedar totalmente liso sobre la zapata.

Ajustes en la máquina

¡Antes de realizar cualquier trabajo en la máquina se debe retirar el enchufe de la caja de contacto!

Mango adicional Si necesita lijar cerca de los bordes con el canto delantero de la zapata, puede desatornillar el mango adicional (1.5).

Dispositivo de aspiración de polvo

Conecte siempre la máquina a la aspiración. El dispositivo de aspiración de polvo evita altas cargas de polvo en el aire de trabajo y ensuciamientos considerables en el puesto de trabajo. Se puede conectar un aparato de aspiración Festool en los racores de aspiración (1.2) con un diámetro de tubo de 27 mm. El polvo resultante del lijado se aspira directamente en la zona de abrasión a través de los canales de aspiración de la zapata. Para evitar que la máquina se adhiera por succión a la pieza de trabajo al tratar superficies planas, se abre el conducto de derivación (2.1/2.2) para que entre aire. Cuanto más abierto está el conducto de derivación, más aire se aspira. 4.2

Indicaciones de trabajo No sobrecargue la máquina presionándola demasiado sobre el objeto a lijar. Un resultado óptimo de lijado lo conseguirá trabajando con una presión de apriete moderada. La capacidad y calidad de lijado dependen esencialmente de la elección del material abraviso correcto. Elaboración de metal Por motivos de seguridad deberán tomarse las medidas siguientes al elaborar metal: - Agregar un interruptor de corriente de defecto (FI-, PRCD-). - Conectar la máquina a un aparato de aspiración apropiado. - Limpieza periódica en la máquina para eliminar las aglomeraciones de polvo en el cárter del motor.

Fijación del material abrasivo

¡Emplee únicamente material abrasivo original de Festool!

Usar gafas de protección.

Garantía Le ofrecemos una garantía ante defectos en los materiales o de fabricación de nuestros aparatos conforme a las normativas locales vigentes durante un periodo mínimo de 12 meses. El tiempo de validez de la garantía es de 24 meses en los países de la UE (mostrando la factura o el resguardo de entrega). La garantía no cubre los daños producidos por deterioro/ desgaste natural, sobrecarga, manejo inadecuado o daños ocasionados por el usuario o por un uso distinto a lo indicado en el manual de instrucciones, así como tampoco cubre aquellos daños conocidos por el usuario en el momento de la compra. También quedan excluidos los daños provocados a raíz de la utilización de accesorios y material de consumo no originales (p. ej., platos lijadores). Sólo se aceptarán reclamaciones si se envía el aparato sin desmontar al proveedor o a un taller de servicio autorizado por Festool. Conserve el manual de instrucciones, las indicaciones de seguridad, la lista de piezas de repuesto y el ticket de compra. En otros casos serán válidas las condiciones de garantía del fabricante.

Accesorios Utilice solamente los accesorios Festool originales y el material de consumo Festool diseñados para esta máquina, ya que los componentes de este sistema presentan una óptima compatibilidad entre sí. La utilización de accesorios y material de consumo de otros fabricantes es probable que afecte a la calidad de los resultados de trabajo y conlleve una limitación de los derechos de la garantía. El desgaste de la máquina o de su carga personal puede variar en función de la aplicación. Utilice únicamente accesorios originales y material de consumo de Festool para su propia protección y la de la máquina, así como de los derechos de la garantía Los números de pedido de los accesorios y herramientas figuran en el catálogo Festool o en Internet en la dirección www.festool.com. 7

Mantenimiento y conservación

¡Antes de realizar cualquier trabajo en la máquina se debe retirar el enchufe de la caja de contacto! Para asegurar la circulación de aire, deben mantenerse siempre limpias y despejadas las aberturas para el aire de refrigeración en la carcasa del motor. Los trabajos de mantenimiento y reparación que requieran abrir la carcasa del motor, deben llevarse a cabo únicamente en un taller autorizado. La máquina está provista de carbones activos especiales para la desconexión automática. Cuando estos carbones activos se han desgastado, se interrumpe automáticamente la toma de corriente y la máquina se para.

Sujeto a modificaciones técnicas como resultado de los continuos trabajos de investigación y desarrollo.

Normativa REACh para productos Festool, incluyendo accesorios y material de consumo

La normativa REACh, vigente desde 2007 en toda Europa, regula el uso de productos químicos. Nosotros, como “usuarios intermedios”, es decir, como fabricantes de productos, somos conscientes de nuestra obligación de mantener informados a nuestros clientes. A fin de mantenerle siempre al día de nuestras novedades y de informarle sobre las posibles sustancias utilizadas en nuestros productos, hemos creado para usted la siguiente página web: www.festool.com/reach

Eliminación de residuos Nunca deseche las herramientas eléctricas junto con los residuos domésticos. Recicle los aparatos, accesorios y embalajes de forma respetuosa con el medio ambiente. Tenga en cuenta la normativa vigente del país. Sólo UE: De acuerdo con la Directiva europea 2002/96/CE, las herramientas eléctricas usadas se someterán a una recogida selectiva y a una reutilización compatible con el medio ambiente.
