Tipo de produto	Exaustor de cozinha (Climatizador)
Marca	Hotpoint
Modelo	SL16IX
Altura (cm)	69 - 104
Largura (cm)	59.5
Profundidade (cm)	15
Diâmetro do tubo de evacuação (cm)	15/12,5/12
Alimentação elétrica	220-240 V, 50 Hz
Potência total absorvida	Ver placa de características (estimativa 200-300 W)
Iluminação	LED, substituição por serviço autorizado
Número de velocidades	3 velocidades + temporização 5 min
Temporizador	Paragem diferida 5 min
Indicador de saturação dos filtros	Sim (gorduras e carvão)
Função de segurança	Sensor de temperatura com paragem automática
Filtros anti-gordura	Metálicos, laváveis na máquina de lavar loiça
Filtro de carvão	Substituição a cada 4 meses (não lavável)
Manutenção	Limpeza mensal com pano húmido e detergente neutro
Reparabilidade	Centro de serviço autorizado para peças sobressalentes e lâmpadas
Peso estimado	Aproximadamente 12 kg
Garantia	Consultar revendedor

Perguntas frequentes - SL16IX HOTPOINT

Como instalar o exaustor SL16IX?

Respeite as distâncias mínimas: 55 cm para fogão elétrico, 70 cm para gás. Utilize os parafusos fornecidos. Ligue a evacuação com um tubo de diâmetro adequado (15/12,5/12 cm).

Como limpar os filtros anti-gordura?

Limpe-os uma vez por mês, à mão ou na máquina de lavar loiça (ciclo rápido, temperatura baixa). Utilize detergentes não agressivos. Puxe a pega de mola para os desmontar.

Quando substituir o filtro de carvão?

No máximo a cada 4 meses, ou quando o indicador de saturação acender. Não se limpa nem se regenera. Para o desmontar, rode no sentido contrário ao dos ponteiros do relógio.

O que fazer se o exaustor não funcionar?

Verifique a alimentação elétrica, se uma velocidade está selecionada e se o disjuntor não disparou. Desligue 5 segundos e volte a ligar. Se o problema persistir, contacte o serviço pós-venda.

Como ativar o indicador de saturação do filtro de carvão?

Sem tensão, prima simultaneamente os botões 1 e 3 até o indicador passar de intermitente a fixo. Para desativar, repita a mesma operação.

Posso usar o exaustor sem filtro de carvão?

Sim, em versão aspiradora (evacuação exterior). Retire o filtro de carvão se estiver presente. Em versão filtrante, é indispensável.

Como substituir a iluminação LED?

Os LEDs são integrados e devem ser substituídos por um centro de serviço autorizado. Não tente substituí-los você mesmo.

O exaustor para sozinho, é normal?

Sim, o exaustor está equipado com um sensor de temperatura. Se for detetado calor excessivo, ele para automaticamente. Aguarde que a temperatura desça.

Como reduzir o ruído do exaustor?

Utilize a velocidade mínima durante a cozedura e aumente apenas se necessário. Certifique-se de que o tubo de evacuação não está obstruído e que as curvas são limitadas.

Que detergentes usar para a limpeza?

Use exclusivamente um pano húmido com um detergente líquido neutro. Evite produtos abrasivos, álcool e ferramentas de limpeza agressivas.

MANUAL DE UTILIZADOR SL16IX HOTPOINT

LIGAÇÃO ELÉTRICA

ANOMALIAS DE FUNCIONAMENTO

• Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.
• Este aparelho pode ser utilizado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais ou mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas à utilização em segurança do aparelho e que tenham conhecimento dos riscos envolvidos.
• As crianças não devem ser autorizadas a manipular os comandos ou a brincar com o aparelho.
• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local onde o aparelho será instalado deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÊS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
• A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilizar apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual. O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias. Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie. CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizado com placa de fogão.
• Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída.
• Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O sistema de condutas deste aparelho não pode ser conectado a outros sistemas de ventilação já existentes que estejam a ser utilizados para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis.
• Não utilize ou deixe o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.
• Nunca utilize o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilizado como superfície de apoio, a menos que seja expressamente indicado.
• Use somente os parafusos de fixação fornecidos com o aparelho para a instalação, ou, se não forem fornecidos, compre o tipo de parafuso correto.
• Use o complemento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consulte um centro de assistência autorizado ou pessoal técnico qualificado.

ATENÇÃO!

• A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções pode resultar em riscos elétricos.
• Não utilize com um programador, temporizador, controle remoto separado ou qualquer outro dispositivo que se ative automaticamente.

O exaustor pode ser esteticamente diferente do modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as mesmas.

Siga especialmente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivados da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e é destinado exclusivamente para uso doméstico.

• É importante conservar este manual para eventuais consultas futuras. Em caso de venda ou mudança, certifique-se de que o manual acompanha o produto. Leia cuidadosamente as instruções: elas contêm importantes informações sobre a instalação, uso e segurança.
• Não efetue variações elétricas ou mecânicas no produto ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não estão danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 55 cm no caso de fogões elétricos e 70 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

CONEXÃO ELÉTRICA

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessível, mesmo depois da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇÃO!

Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar o seu funcionamento, e verificar se o cabo de rede está montado corretamente.

Substituição do cabo de alimentação

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao serviço de assistência técnica.

SAÍDA DO AR

para as versões aspirantes)

Conectar o exaustor aos tubos e orifícios de descarga da parede com diâmetro equivalente à saída de ar (flange de união).

O uso de tubos ou orifícios de descarga de parede com diâmetro inferior, pode provocar a diminuição do desempenho de aspiração e um drástico aumento do ruído.

Não nos responsabilizamos a este respeito.

Utilizar um tubo condutor com comprimento não inferior ao indicado.

Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90°).

! Evitar alterações drásticas da classe do tubo (diâmetro).

! Caso estas normas não sejam respeitadas, a Empresa declina qualquer responsabilidade.

FILTRANTE OU ASPIRANTE?

O seu exaustor está pronto para ser utilizado na versão aspirante.

Para usar o exaustor na versão filtrante deve ser instalado um KIT ACESSÓRIO apropriado.

Verifique nas primeiras páginas deste manual se o KIT ACESSÓRIO já vem fornecido ou se deve ser comprado separadamente.

Nota: Se for fornecido com o equipamento, em alguns casos, o sistema de filtragem adjunto à base de carvão ativo pode já estar instalado no exaustor.

As informações para a transformação do exaustor da versão aspirante para a versão filtrante já estão contidas neste manual.

Versão aspirante

Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à flange de conexão que se encontra sobre o exaustor.

ATENÇÃO!

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

ATENÇÃO!

O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente.

Para usar o exaustor nesta versão, é necessário instalar um sistema de filtragem adicional à base de carvão ativado.

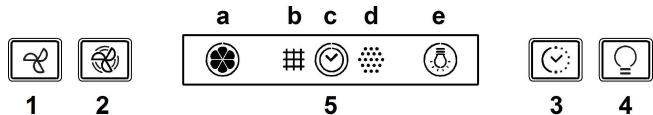

COMANDOS

O exaustor vem equipado com um painel de comandos com um controlo de velocidade de aspiração e um controlo para acender a luz de iluminação do plano de cozedura.

1. OFF / Tecla de redução da velocidade (potência) de aspiração
2. ON / Tecla de aumento da velocidade (potência) de aspiração. Nota: a velocidade (potência) de aspiração intensiva é cronometrada e dura 5 minutos (o indicador pisca); antes do qual o exaustor volta para a velocidade (potência) de aspiração 2.
3. Tecla ON/OFF timer: atrasa em 5 minutos a desativação da velocidade (potência) de aspiração selecionada.

Nota: esta tecla é usada também para a função "Reiniciar sinalização saturação filtro".

a. Velocidade (potência) de aspiração: o indicador roda em base à velocidade (potência) de aspiração selecionada. Função segurança: o indicador fica fixo. b. Saturação do filtro antigordura: acende-se quando é solicitada a manutenção do filtro. c. Timer. d. Saturação do filtro de carbono ativo: acende-se quando é solicitada a manutenção do filtro.

Nota: esta função é normalmente desativada e é ativada só se o exaustor é utilizado em versão filtrante (com o filtro de carbono montado).

Para fazer isso, proceda da seguinte forma:

Desligar o exaustor. - Pressionar ao mesmo tempo as teclas 1 e 3 e mantê-las pressionadas até que o indicador não pare de piscar (indicador desativado) e se acenda a luz fixa (indicador ativado).

• Soltar as teclas.

Para desativá-la, repetir o procedimento: o indicador passa da luz fixa (indicador ativado) ao piscar (indicador desativado).

e. Iluminação.

Função segurança

O exaustor é dotado de um sensor que, em caso de aumento imprevisto da temperatura, ativa a aspiração quando a temperatura se abaixa significativamente.

Reiniciar a sinalização de saturação do filtro

Depois de feita a manutenção do FILTRO, pressionar a tecla 3 mantendo a pressão até que o indicador se apague.

MANUTENÇÃO

Limpeza

Para a limpeza, utilizar um pano humedecido com detergentes líquidos neutros. Evitar o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL!

Painel perimetral de aspiração

Limpar o painel perimetral de aspiração com a mesma frequência do FILTRO antigordura, usar um pano e um detergente líquido não muito concentrado. Nunca utilize substâncias abrasivas.

Manutenção dos filtros anti-gordura

Capta as partículas de gordura provenientes da cozedura.

O filtro de gordura deve ser limpo uma vez por mês (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo adquirido - indica esta necessidade), com detergentes não agressivos. O filtro pode ser lavado manualmente ou na máquina de lavar louça a baixas temperaturas e com ciclo breve.

O FILTRO METÁLICO para a gordura pode perder cor com as lavagens na máquina de lavar louça, mas suas características de filtração não se alteram.

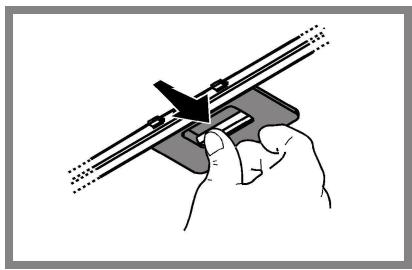

Para desmontar o filtro antigordura puxe o puxador de libertação com mola.

Manutenção do filtro de carvão

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

A saturação do filtro de carvão ativado se verifica após um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 meses (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo que se possui - indicar esta necessidade).

Não pode ser lavado ou regenerado.

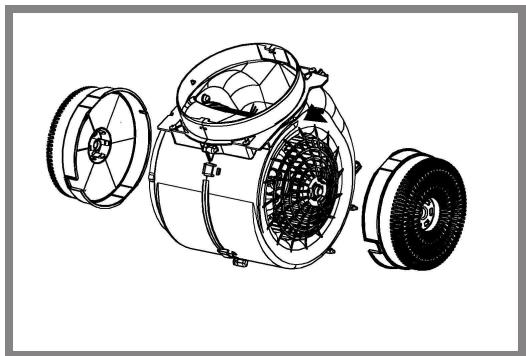

Filtro a carvão circular

Aplique um em cada lado para cobrir ambas as grelhas de proteção do impulsor do motor, antes de o tempo não é a pega no sentido dos ponteiros dos relógios.

Para a desmontagem, vire no sentido contrário aos ponteiros dos relógios.

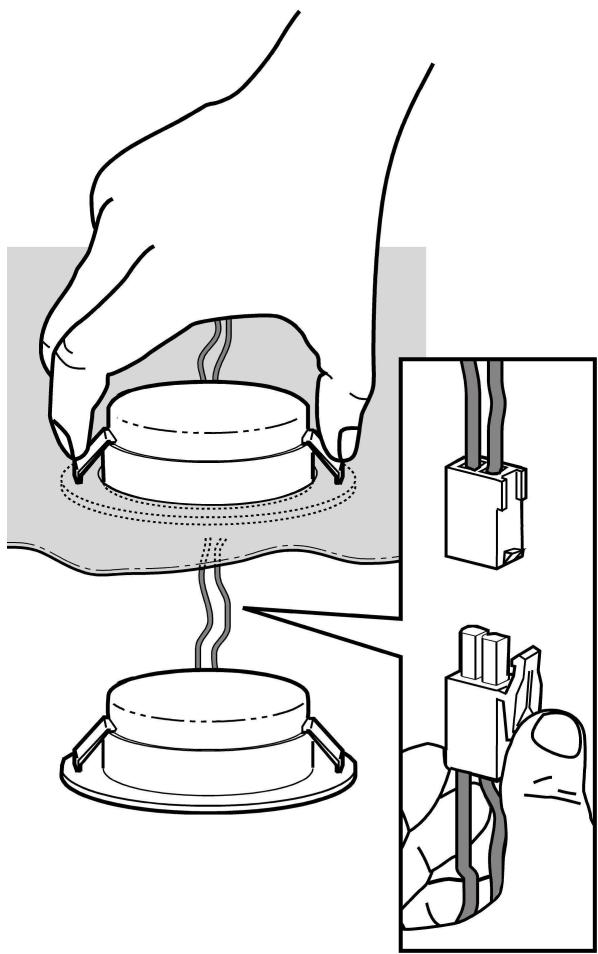

Substituição das lâmpadas

Desligar o aparelho da rede elétrica;

Atenção! Antes de tocar as lâmpadas, certifique-se que estão frias.

A coifa é dotada de um sistema de iluminação baseada na tecnologia LED.

Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energia elétrica.

Para a substituição das lâmpadas, contatar o centro de serviço autorizado de peças de reposição.

ELIMINAÇÃO

O símbolo no produto ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de uma dispersão doméstica.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de resíduos.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o departamento na sua localidade, o seu serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em função por mais alguns minutos após terminar. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) a carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

ANOMALIAS DE FUNCIONAMENTO

Se algo parece não funcionar, antes de contactar o Serviço de Assistência efetue os seguintes controlos simples:

Se o exaustor não funciona:

Verificar que: - não há interrupção de corrente. - foi selecionada uma velocidade.

Se o exaustor tiver uma performance fraca:

Verificar que: - A velocidade do motor selecionada é suficiente para a quantidade de fumo e vapores libertada. - O fogo é suficientemente arejado para permitir uma tomada de ar. - O filtro de carvão não está gasto (exaustor em versão filtrante).

Se o exaustor desligar durante o funcionamento normal:

Verificar que: - não há interrupção de corrente. - o dispositivo de corte omnipolar não disparou.

Se o exaustor não funciona corretamente, retire a ficha para desligá-lo por um breve período da rede elétrica principal (pelo menos 5 seg.). Em seguida, coloque novamente a ficha e experimente mais uma vez antes de contactar o Serviço de Assistência Técnica. Se o problema de funcionamento persistir, contacte o serviço de assistência.

DADOS TÉCNICOS

Modelo	Altura (cm)	Largura (cm)	Profundidade (cm)	Ø do tubo de descarga (cm)
HHVP 6.4F AL K/1	69 -104	59,5	15	15-12,5-12

Ver na placa de dados a absorção total e a absorção da lâmpada.

Componentes não fornecidas com o produto.

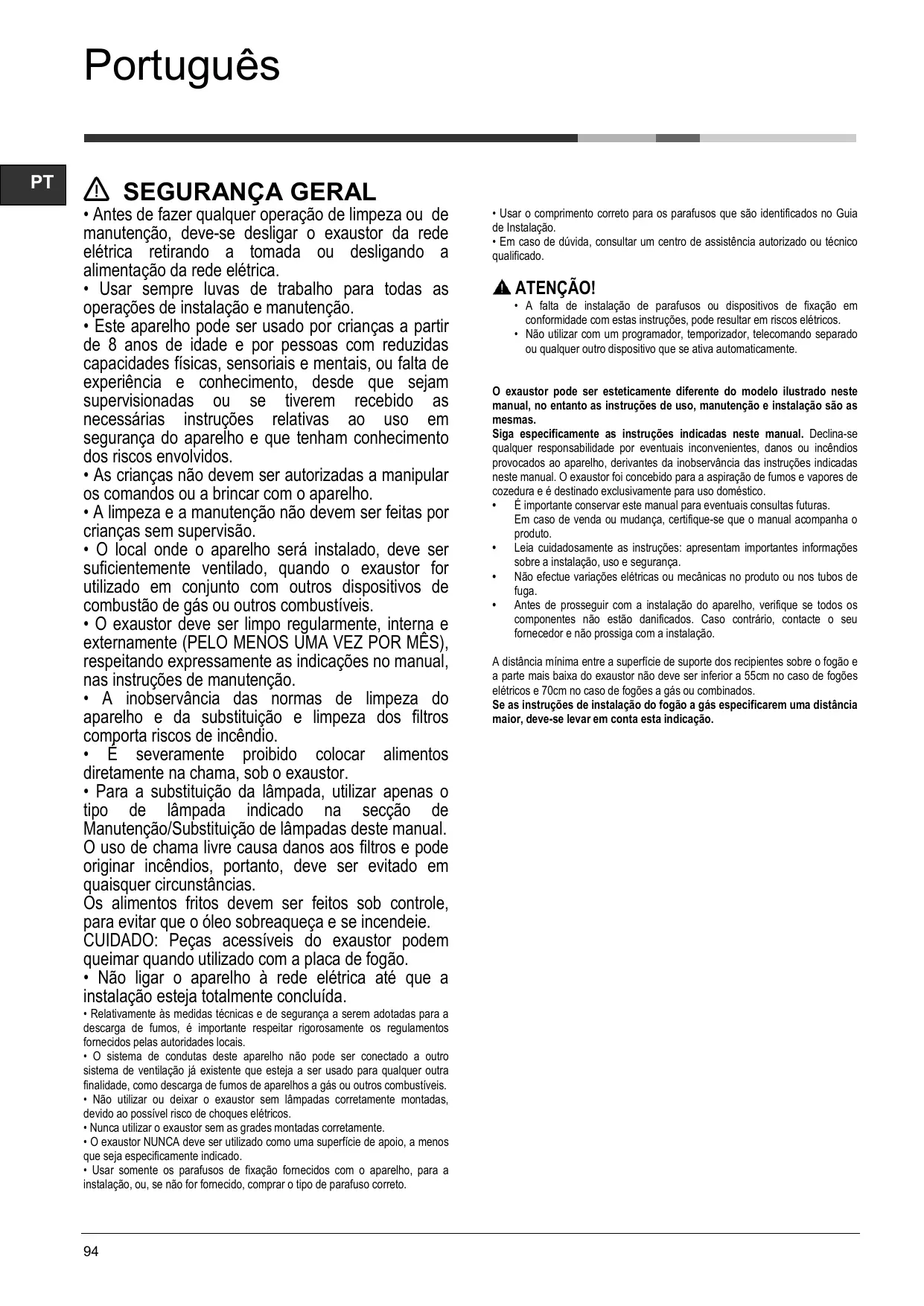

SEGURANÇA GERAL
