Tipo de producto	Campana extractora de cocina (Climatizador)
Marca	Hotpoint
Modelo	SL16IX
Altura (cm)	69 - 104
Anchura (cm)	59.5
Profundidad (cm)	15
Diámetro del tubo de evacuación (cm)	15/12.5/12
Alimentación eléctrica	220-240 V, 50 Hz
Potencia total absorbida	Ver placa de características (estimación 200-300 W)
Iluminación	LED, reemplazo por servicio autorizado
Número de velocidades	3 velocidades + temporización 5 min
Temporizador	Apagado diferido 5 min
Indicador de saturación de los filtros	Sí (grasas y carbón)
Función de seguridad	Sensor de temperatura con apagado automático
Filtros antigrasa	Metálicos, lavables en lavavajillas
Filtro de carbón	Reemplazo cada 4 meses (no lavable)
Mantenimiento	Limpieza mensual con paño húmedo y detergente neutro
Reparabilidad	Centro de servicio autorizado para piezas de repuesto y lámparas
Peso estimado	Aproximadamente 12 kg
Garantía	Consultar al vendedor

Preguntas frecuentes - SL16IX HOTPOINT

¿Cómo instalar la campana SL16IX?

Respete las distancias mínimas: 55 cm para cocina eléctrica, 70 cm para gas. Use los tornillos suministrados. Conecte la evacuación con un tubo de diámetro adecuado (15/12.5/12 cm).

¿Cómo limpiar los filtros antigrasa?

Límpielos una vez al mes, a mano o en lavavajillas (ciclo rápido, baja temperatura). Use detergentes no agresivos. Tire de la manija con resorte para desmontarlos.

¿Cuándo reemplazar el filtro de carbón?

Cada 4 meses como máximo, o cuando se encienda el indicador de saturación. No se limpia ni se regenera. Para desmontarlo, gire en sentido contrario a las agujas del reloj.

¿Qué hacer si la campana no funciona?

Verifique la alimentación eléctrica, que esté seleccionada una velocidad y que el disyuntor no haya saltado. Desconecte 5 segundos y vuelva a conectar. Si el problema persiste, contacte al servicio postventa.

¿Cómo activar el indicador de saturación del filtro de carbón?

Sin tensión, presione simultáneamente los botones 1 y 3 hasta que el indicador pase de parpadeante a fijo. Para desactivar, repita la misma operación.

¿Puedo usar la campana sin filtro de carbón?

Sí, en versión extractora (evacuación exterior). Retire el filtro de carbón si está presente. En versión filtrante, es indispensable.

¿Cómo reemplazar la iluminación LED?

Los LED son integrados y deben ser reemplazados por un centro de servicio autorizado. No intente reemplazarlos usted mismo.

La campana se apaga sola, ¿es normal?

Sí, la campana está equipada con un sensor de temperatura. Si se detecta calor excesivo, se apaga automáticamente. Espere a que la temperatura baje.

¿Cómo reducir el ruido de la campana?

Use la velocidad mínima durante la cocción, y aumente solo si es necesario. Asegúrese de que el tubo de evacuación no esté obstruido y que los codos sean limitados.

¿Qué detergentes usar para la limpieza?

Use exclusivamente un paño húmedo con un detergente líquido neutro. Evite productos abrasivos, alcohol y herramientas de limpieza agresivas.

MANUAL DE USUARIO SL16IX HOTPOINT

Si el extractor está dotado de filtros de carbón activo, estos deberán ser retirados.

Versión filtrante

Este aparato está clasificado de acuerdo con la Directiva Europea 2012/19/EC sobre Residuos de Aparatos Eléctricos y Electrónicos (RAEE).

Al garantizar la eliminación adecuada de este producto, está ayudando a evitar potenciales consecuencias negativas para el medio ambiente y para la salud pública, que podrían derivar de un manejo o dispersión inadecuada de este producto.

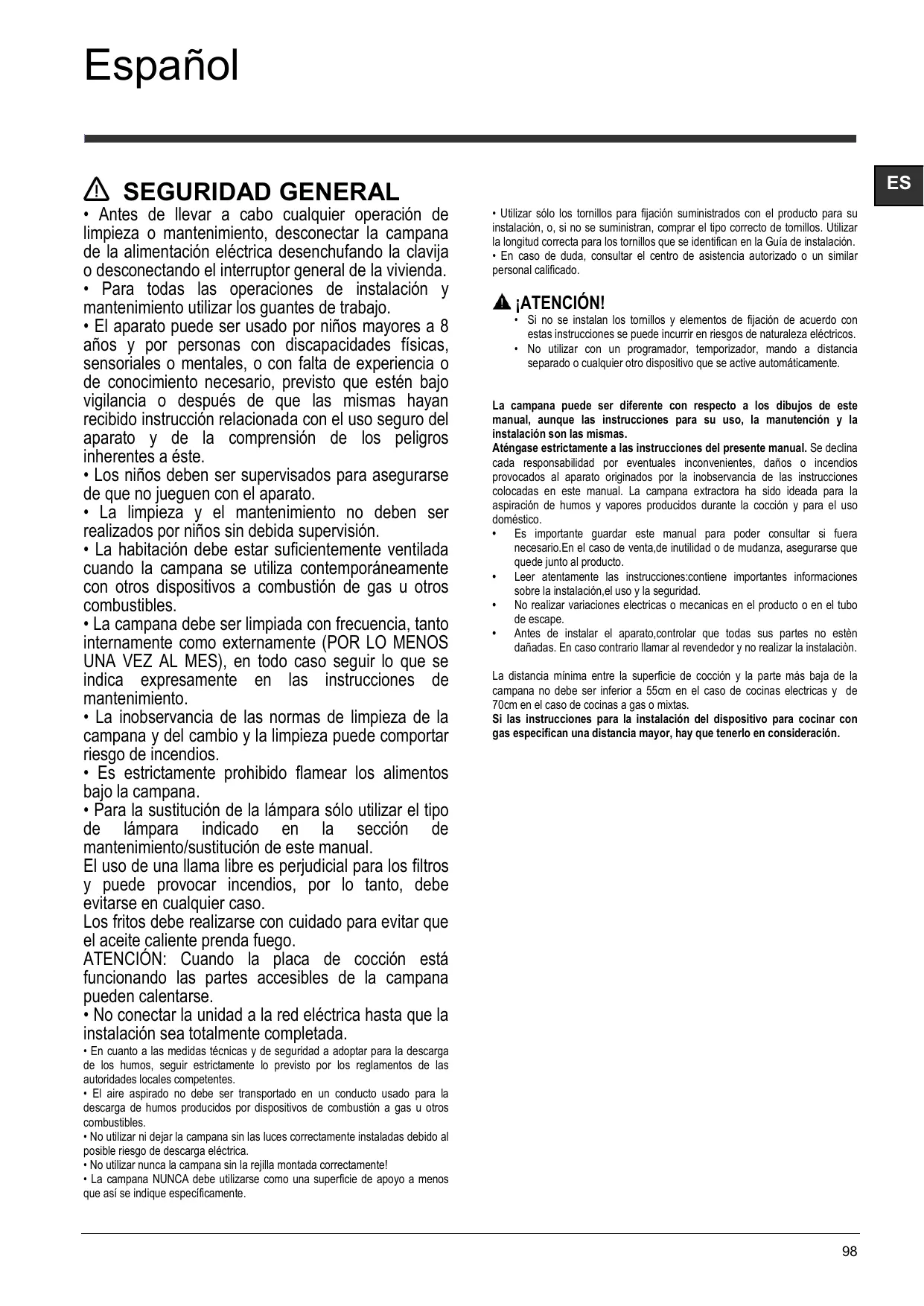

• Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.
• Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.
• El aparato puede ser utilizado por niños mayores de 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento requerido, siempre que estén bajo vigilancia o después de que las mismas hayan recibido instrucción relacionada con el uso seguro del aparato y de la comprensión de los peligros inherentes a este.
• Los niños deben ser supervisados para asegurar que no jueguen con el aparato.
• La limpieza y el mantenimiento no deben ser realizados por niños sin debida supervisión.
• La habitación debe estar suficientemente ventilada cuando la campana se usa contemporáneamente con otros dispositivos a combustión de gas u otros combustibles.
• La campana debe ser limpiada con frecuencia, tanto internamente como externamente (POR LO MENOS UNA VEZ AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento.
• La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza de los filtros puede comportar riesgo de incendios.
• Está estrictamente prohibido flamear los alimentos bajo la campana.
• Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual. El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, deben evitarse en cualquier caso. Los fritos deben realizarse con cuidado para evitar que el aceite caliente prenda fuego. ATENCIÓN: Cuando la placa de cocción está funcionando, las partes accesibles de la campana pueden calentarse.
• No conectar la unidad a la red eléctrica hasta que la instalación sea totalmente completada.
• En cuanto a las medidas sociales y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.
• El aire aspirado no debe ser transportado en un conducto usado para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles.
• No usar ni desmontar la campana sin las luces correctamente instaladas, bajo posible riesgo de descarga eléctrica.
• ¡No usar nunca la campana sin la rejilla montada correctamente!
• La campana NUNCA debe utilizarse como una superficie de apoyo, a menos que así se indique específicamente.
• Utilizar solo los tornillos de fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación.
• En caso de duda, consultar el centro de asistencia autorizado o un similar personal calificado.

¡ATENCIÓN!

• Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones, se puede incurrir en riesgos de naturaleza eléctrica.
• No usar con un programador, temporizador, mando a distancia separado o cualquier otro dispositivo que se active automáticamente.

La campana puede ser diferente con respecto a los dibujos de este manual, excepto que las instrucciones para su uso, la manutención y la instalación son las mismas.

Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.

• Es importante guardar este manual para poder consultarlo si fuera necesario. En el caso de venta, de inutilidad o de mudanza, asegurar que quede junto al producto.
• Leer atentamente las instrucciones: contiene importantes informaciones sobre la instalación, el uso y la seguridad.
• No realizar variaciones eléctricas o mecánicas en el producto o en el tubo de escape.
• Antes de instalar el aparato, controlar que todas sus partes no estén dañadas. En caso contrario llamar al revendedor y no realizar la instalación.

La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 55 cm en el caso de cocinas eléctricas y de 70 cm en el caso de cocinas a gas o mixtas.

Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.

CONEXIÓN ELÉCTRICA

La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.

¡ATENCIÓN!

Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.

Sustitución del cable de alimentación

La campana está provista de un cable de alimentación especial; si el cable se daña, solicite uno nuevo al Servicio de Asistencia Técnica.

EXTRACCIÓN DE AIRE

(Para las versiones aspirantes) Conectar la campana en los tubos y en los orificios de escape de pared con diámetro equivalente a la calidad del aire (brida de empalme).

El uso de tubos u orificios de escape de pared con diámetro inferior, determinar una reducción de los rendimientos de la aspiración y un drástico aumento del ruido.

Se deslinda responsabilidad.

Utilice un conducto cuya longitud sea la mínima indispensable. Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90°). Evite los cambios drásticos en la sección del conductor. La Empresa declina cada responsabilidad en caso de que estas normas no sean respetadas.

¿FILTRANTE O ASPIRANTE?

Su campana extractora está lista para ser usada en versión aspirante. Para usar la campana en versión filtrante se instala el KIT ACCESORIO. Controle en las primeras páginas de este manual si el KIT ACCESORIO ya está provisto o si hay que comprarlo. Nota: Si introduce, en algunos casos, el sistema de filtración añadido a base de carbones activos podría estar ya instalado en la campana. Las informaciones para la transformación de la campana en versión aspirante a versión filtrante ya están presentes en este manual.

Versión aspirante

El vapor es evacuado hacia el exterior a través de un tubo de escape introducido en el aro de sujeción que se encontraría arriba de la campana.

¡ATENCIÓN!

El diámetro del tubo de escape debe ser igual al diámetro del aro de sujeción.

¡ATENCIÓN!

Si la campana está provista de filtro de carbón, hay que sacarlo.

Versión filtrante

El aire aspirado será desgrasado y desodorizado antes de ser alimentado de nuevo en la habitación.

Para usar la campana en esta versión es necesario instalar un sistema de filtración adicional a base de carbón activado.

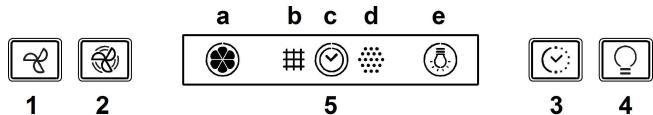

MANDOS

La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para la iluminación del plano de cocción.

1. Botón de apagado/reducción de velocidad (potencia) de extracción
2. Botón de encendido/incremento de velocidad (potencia) de extracción. Nota: La velocidad (potencia) de extracción intensiva se activa y se mantiene durante 5 minutos (el indicador parpadea); a continuación, la campana vuelve a la velocidad (potencia) de extracción 2.
3. Botón de encendido/apagado del temporizador: retrasa 5 horas la desactivación de la velocidad (potencia) de extracción seleccionada. Nota: el botón también se utiliza para la función de restablecimiento de la señal de saturación del filtro.
4. Botón de encendido/apagado de la luz.
5. Pantalla, indica:

a. Velocidad de extracción (potencia): el indicador gira en función de la velocidad (potencia) de extracción seleccionada. Operación de seguridad: el indicador parpadea. b. Saturación del filtro de grasa: se enciende cuando es necesario realizar el mantenimiento del filtro. c. Temporizador. d. Saturación del filtro de carbón activado: se enciende cuando es necesario realizar el mantenimiento del filtro.

Nota: esta función está normalmente desactivada y solo se debe activar si la campana se utiliza como versión filtrante (con filtro de carbón instalado).

Para ello, realice lo siguiente:

• Apague la campana.
• Pulse y mantenga pulsados al mismo tiempo los botones 1 y 3 hasta que el indicador deje de parpadear (indicador desactivado) y permanezca encendido fijo (indicador activado).

Suelte los botones.

Para desactivarlo, repita el procedimiento: el indicador pasa de luz fija (indicador activado) a parpadeante (indicador desactivado).

e. Iluminación.

Operación de seguridad.

La campana tiene un sensor que, en caso de un incremento repentino de la temperatura, activa la extracción hasta que la temperatura descienda de forma considerable.

Restablecimiento de la señal de saturación del filtro

Después de realizar el mantenimiento del filtro, pulse y mantenga pulsado el botón 3 hasta que se apague el indicador.

MANTENIMIENTO

Limpieza

Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. ¡NO UTILICE UTENSILIOS O INSTRUMENTOS PARA LA LIMPIEZA! No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ¡NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!

Panel de aspiración perimetral

Limpiar el panel de aspiración perimetral con la misma frecuencia del filtro antigrasas. Usar un paño y un detergente líquido no muy concentrado. No utilice sustancias abrasivas.

Mantenimiento de los filtros antigrasa

Retiene las partículas de grasa producidas cuando se cocina.

Debe limpiarse una vez al mes (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con detergentes no agresivos, manualmente con un cepillo de cerdas suaves o bien en lavavajillas a bajas temperaturas y con ciclo breve.

Con el lavado en el lavavajillas, el filtro antigrasa metálico puede desteñirse, pero sus características de filtrado no cambian absolutamente.

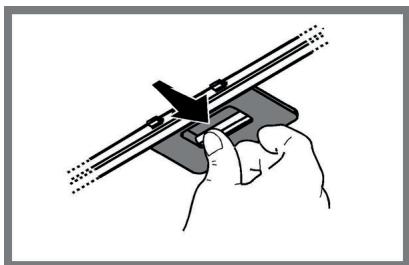

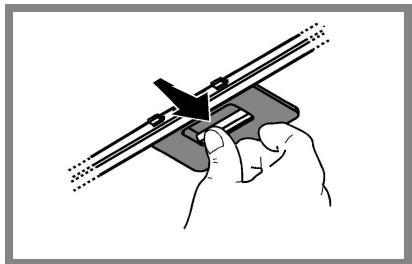

Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.

Mantenimiento del filtro al carbón

Retiene los olores desagradables producidos por la cocción de alimentos.

El filtro de carbón activado se satura después de un tiempo de uso, dependiendo del tipo de cocción de alimentos y la regularidad con que se limpia el filtro de grasa. En cualquier caso es necesario sustituir el cartucho al menos cada 4 años (o cuando el sistema de indicación de saturación de los filtros -si está previsto en el modelo que se posee- indica esta necesidad).

No puede lavarse ni reciclarse.

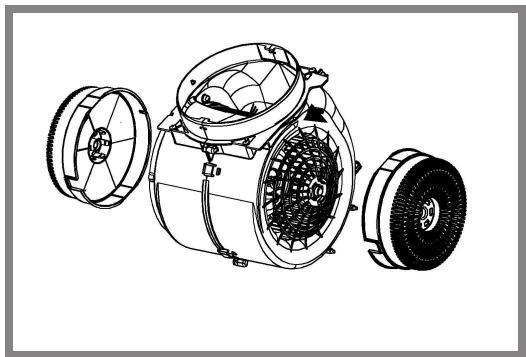

Filtro de carbón circular

Aplicar un giro para cubrir ambas rejillas de protección del rotor del motor, después girar en sentido horario.

Para el desmontaje, girar en sentido antihorario.

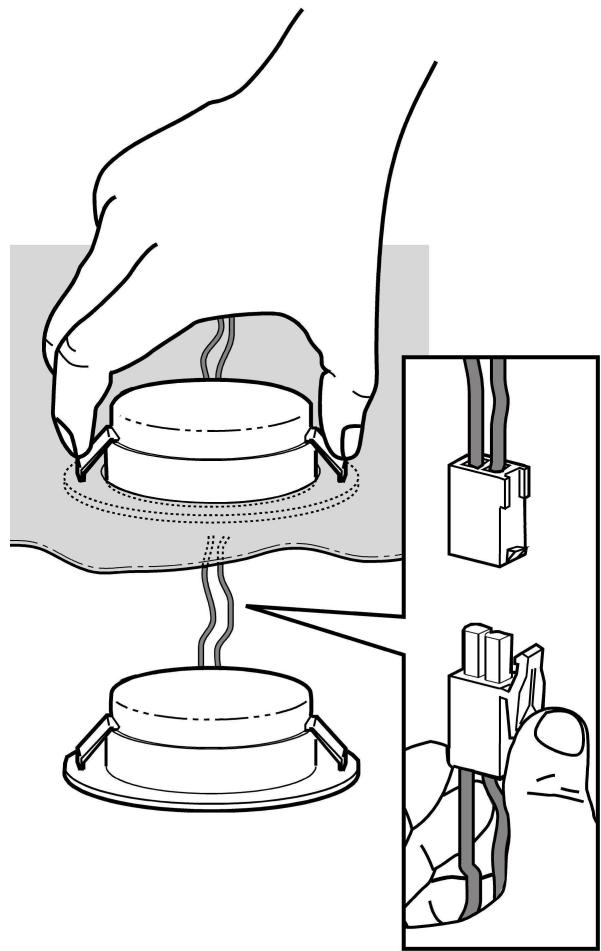

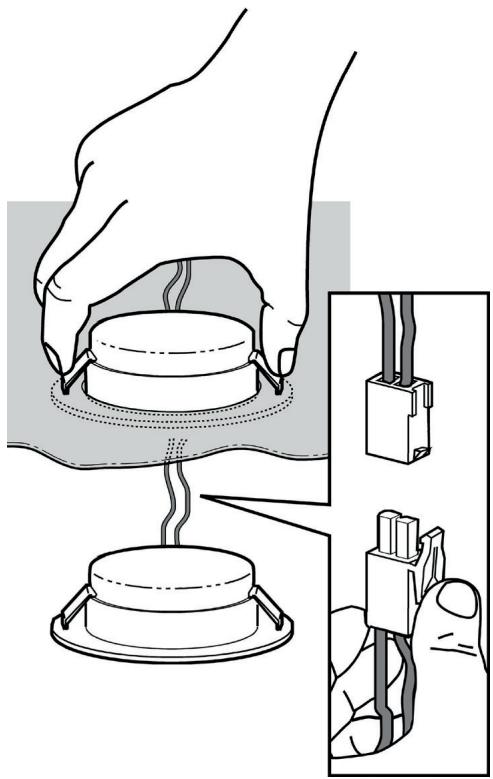

Sustitución de la lámpara

Desconecte el aparato de la red eléctrica.

¡Atención! Antes de tocar las lámparas, asegúrese de que estén frías.

La campana viene provista de un sistema de iluminación basado en la tecnología LED.

Los LEDs garantizan una óptima iluminación, una duración hasta 10 veces mayor que las lámparas tradicionales y permiten ahorrar el 90% de energía eléctrica.

Para reemplazar las lámparas, contactar el centro de servicios autorizado para los repuestos.

ELIMINACIÓN

Este aparato lleva el marcado CE en conformidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE).

La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.

El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.

Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.

Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su Municipalidad, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.

Aparato diseñado, probado y fabricado de acuerdo con: - Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31. EN/IEC 62233. - Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y manténgala en marcha durante una hora antes de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.

Si alguna pieza parece no funcionar, realice los siguientes controles antes de llamar al Servicio de Asistencia:

Si la campana no funciona:

Compruebe que: - no haya interrupciones de corriente. - se haya seleccionado una velocidad.

• Si la campana presenta un rendimiento escaso:

Compruebe que:

• La velocidad del motor seleccionada es suficiente para la cantidad de humo y vapores emitida.
• La cocina está suficientemente ventilada para permitir una toma de aire.
• El filtro de carbón no está gastado (campana en versión filtrante).

Si la campana se ha apagado durante el funcionamiento normal:

Compruebe que:

• no haya interrupciones de corriente.
• el dispositivo de Interrupción omnipolar no se ha disparado.

En caso de eventuales anomalías en el funcionamiento, antes de dirigirse al servicio de asistencia, desconectar el aparato de la alimentación eléctrica, extrayendo el enchufe al menos durante 5 segundos, y después conectarlo nuevamente. Si la anomalía de funcionamiento no desaparece, dirigirse al servicio de asistencia.

DATOS TÉCNICOS

Modelo	Altura (cm)	Ancho (cm)	Profundidad (cm)	Ø del tubo de salute (cm)
HHVP 6.4F AL K/1	69-104	59,5	15	15-12,5-12

Ver la placa de las características para la absorción total y el absorbimiento de la lámpara.
