Produkttype	Kjøkkenavtrekksvifte (klimaanlegg)
Merke	Hotpoint
Modell	SL16IX
Høyde (cm)	69 - 104
Bredde (cm)	59.5
Dybde (cm)	15
Avtrekksrørdiameter (cm)	15/12.5/12
Strømforsyning	220-240 V, 50 Hz
Total inntatt effekt	Se merkeskilt (estimat 200-300 W)
Belysning	LED, utskifting av autorisert service
Antall hastigheter	3 hastigheter + 5 min forsinkelse
Timer	Forsinket stopp 5 min
Filtermetningsindikator	Ja (fett og kull)
Sikkerhetsfunksjon	Temperatursensor med automatisk stopp
Fettfiltre	Metalliske, oppvaskmaskinvennlige
Kullfilter	Skiftes hver 4. måned (kan ikke vaskes)
Vedlikehold	Månedlig rengjøring med fuktig klut og nøytralt rengjøringsmiddel
Reparerbarhet	Autorisert servicesenter for reservedeler og lamper
Estimert vekt	Omtrent 12 kg
Garanti	Kontakt forhandler

Ofte stilte spørsmål - SL16IX HOTPOINT

Hvordan installere avtrekksvifte SL16IX ?

Overhold minsteavstander: 55 cm for elektrisk komfyr, 70 cm for gass. Bruk medfølgende skruer. Koble avtrekket til et rør med passende diameter (15/12.5/12 cm).

Hvordan rengjøre fettfiltrene ?

Rengjør dem en gang i måneden, for hånd eller i oppvaskmaskin (hurtigprogram, lav temperatur). Bruk ikke-aggressive rengjøringsmidler. Trekk i fjærhåndtaket for å demontere.

Når bør kullfilteret skiftes ?

Maksimalt hver 4. måned, eller når metningsindikatoren lyser. Det kan ikke vaskes eller regenereres. For å demontere, drei mot klokken.

Hva gjør jeg hvis avtrekksviften ikke fungerer ?

Sjekk strømforsyningen, at en hastighet er valgt, og at sikringen ikke har gått. Koble fra i 5 sekunder og koble til igjen. Hvis problemet vedvarer, kontakt kundeservice.

Hvordan aktivere metningsindikatoren for kullfilteret ?

Slå av strømmen, trykk samtidig på knapp 1 og 3 til indikatoren går fra blinkende til fast lys. For å deaktivere, gjenta samme operasjon.

Kan jeg bruke avtrekksviften uten kullfilter ?

Ja, i avsugingsversjon (utsuging til det fri). Fjern kullfilteret hvis det er montert. I filterversjon er det nødvendig.

Hvordan skifte LED-belysning ?

LED-ene er integrert og må skiftes av et autorisert servicesenter. Ikke prøv å bytte dem selv.

Avtrekksviften stopper av seg selv, er det normalt ?

Ja, avtrekksviften har en temperatursensor. Hvis overdreven varme oppdages, stopper den automatisk. Vent til temperaturen synker.

Hvordan redusere støyen fra avtrekksviften ?

Bruk laveste hastighet under matlaging, og øk bare om nødvendig. Sørg for at avtrekksrøret ikke er tilstoppet og at det er få bøyninger.

Hvilke rengjøringsmidler bør brukes til rengjøring ?

Bruk utelukkende en fuktig klut med nøytralt flytende rengjøringsmiddel. Unngå slipende produkter, alkohol og aggressive rengjøringsverktøy.

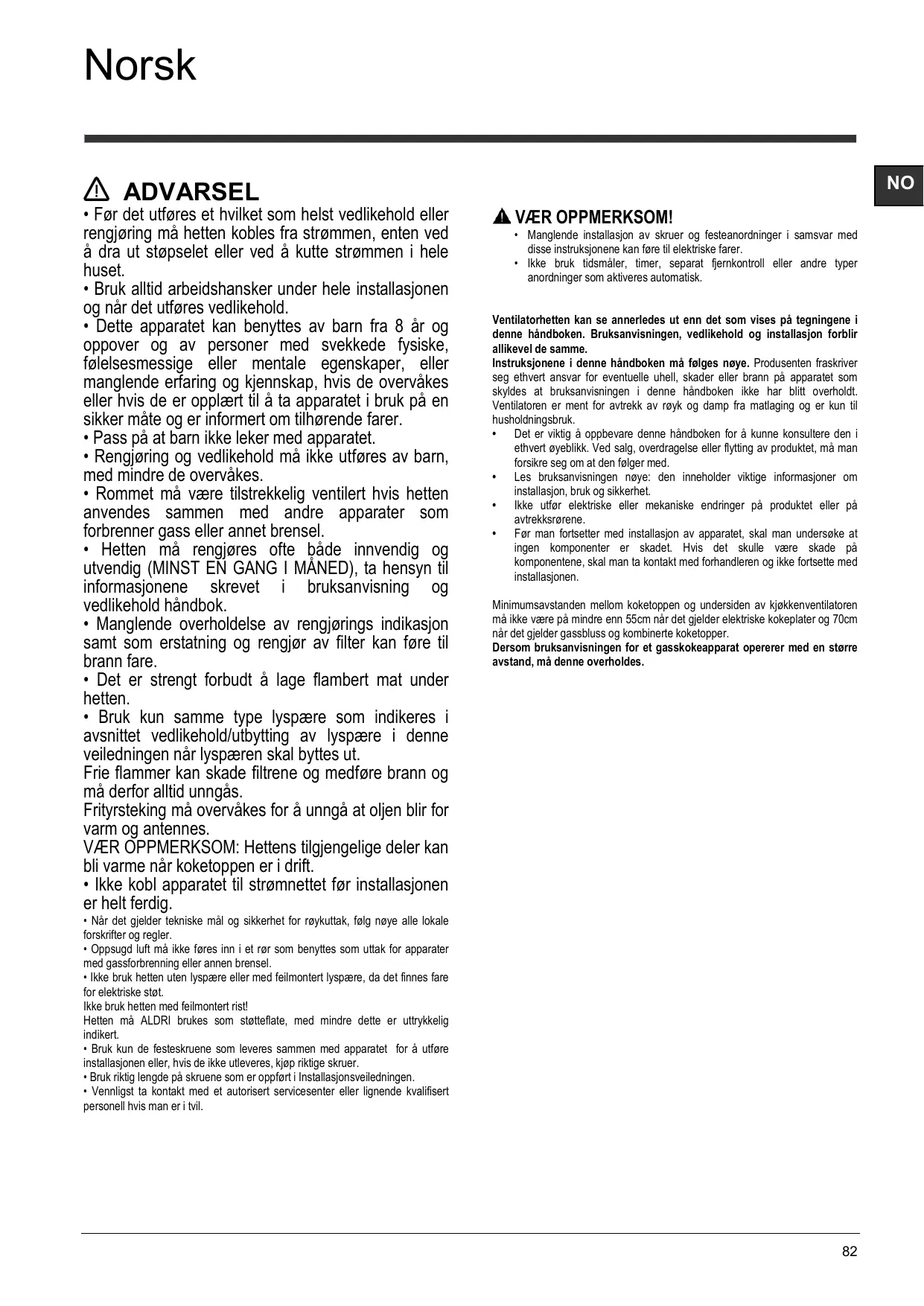

BRUKSANVISNING SL16IX HOTPOINT

Tilbakestilling av signal for mettet filter

• Før det utføres et hvilket som helst vedlikehold eller rengjøring, må hetten kobles fra strømmen, enten ved å dra ut støpselet eller ved å kutte strømmen i hele huset.
• Bruk alltid arbeidshansker under hele installasjonen og når det utføres vedlikehold.
• Dette apparatet kan benyttes av barn fra 8 år og oppover og av personer med svekkede fysiske, følelsesmessige eller mentale egenskaper, eller manglende erfaring og kjennskap, hvis de overvåkes eller hvis de er opplært til å ta apparatet i bruk på en sikker måte og er informert om tilhørende farer. Pass på at barn ikke leker med apparatet.
• Rengjøring og vedlikehold må ikke utføres av barn, med mindre de overvåkes.
• Rommet må være tilstrekkelig ventilert hvis hetten anvendes sammen med andre apparater som forbrenner gass eller annet brensel.
• Hetten må rengjøres ofte, både innvendig og utvendig (minst en gang i måneden), ta hensyn til informasjonene skrevet i bruksanvisning og vedlikeholdshåndbok.
• Manglende overholdelse av rengjøringsindikasjon, som for eksempel erstatning og rengjøring av filter, kan føre til brannfare.
• Det er strengt forbudt å lage flamberte retter under hetten.
• Bruk kun samme type lyspære som indikeres i avsnittet vedlikehold/utbytting av lyspære i denne veiledningen når lyspæren skal byttes ut. Frie flammer kan skade filtrene og medføre brann og må derfor alltid unngås. Frityrsteking må overvåkes for å unngå at oljen blir for varm og antennes. VÆR OPPMERKSOM: Hettens tilgjengelige deler kan bli varme når koketoppen er i drift.
• Ikke koble apparatet til strømnettet før installasjonen er helt ferdig.
• Når det gjelder tekniske mål og sikkerhet for røykuttak, følg nøye alle lokale forskrifter og regler.
• Oppsugd luft må ikke føres inn i et rør som benyttes som uttak for apparater med gassforbrenning eller annen brensel.
• Ikke bruk hetten uten lyspærer eller med feilmonterte lyspærer, da det finnes fare for elektriske støt. Ikke bruk hetten med feilmontert rist! Hetten må ALDRI brukes som støtteflate, med mindre dette er uttrykkelig indikert.
• Bruk kun de festeskruene som leveres sammen med apparatet for å utføre installasjonen, eller, hvis de ikke utleveres, kjøp riktige skruer.
• Bruk riktig lengde på skruene som er oppført i installasjonsveiledningen.
• Vennligst ta kontakt med et autorisert servicesenter eller lignende kvalifisert personell hvis man er i tvil.

VÆR OPPMERKSOM!

• Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan føre til elektriske farer.
• Ikke bruk tidsmåler, timer, separat fjernkontroll eller andre typer anordninger som aktiveres automatisk.

Ventilatorhetten kan se annerledes ut enn det som vises på tegningene i denne håndboken. Bruksanvisningen, vedlikehold og installasjon forblir allikevel de samme.

Instruksjonene i denne håndboken må følges nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i denne håndboken ikke har blitt overholdt. Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

• Det er viktig å oppbevare denne håndboken for å kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flytting av produktet, må man forsikre seg om at den følger med.
• Les bruksanvisningen nøye: den inneholder viktig informasjon om installasjon, bruk og sikkerhet.
• Ikke utfør elektriske eller mekaniske endringer på produktet eller på avtrekksrørene.
• Før man fortsetter med installasjon av apparatet, skal man undersøke at ingen komponenter er skadet. Hvis det skulle være skade på komponentene, skal man ta kontakt med forhandleren og ikke fortsette med installasjonen.

Minimumsavstanden mellom koketoppen og undersiden av kjøkkenventilatoren må ikke være mindre enn 55 cm (når det gjelder elektriske koketopper) og 70 cm (når det gjelder gassbluss og kombinerte koketopper).

Dersom bruksanvisningen for et gasskokeapparat opererer med en større avstand, må denne overholdes.

ELEKTRISK TILKOBLING

Nettspenningen må være i samsvar med den elektriske spenningen som angis på typeskiltet inni ventilatoren. Hvis det følger med støpsel, kobles ventilatoren til en lett tilgjengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten må være lett tilgjengelig også etter installasjonen. Hvis det ikke følger med støpsel (direkte kobling til strømnettet), og stikkontakten selv etter installasjonen ikke er lett tilgjengelig, må man sette inn en godkjent topolet bryter som garanterer fullstendig frakobling fra strømnettet i situasjonene som oppstår i kategori overspenning III, i henhold til installasjonsreglene.

MERK!

Før man kobler ventilatorens strømkrets til strømnettet og fastslår at alt fungerer korrekt, må man alltid kontrollere at strømledningen er korrekt montert.

Utbytte av strømforsyningsledning

Ventilatoren har en spesiell strømledning; dersom denne skades, skal man henvende seg til kundeassistansen for kjøp av en ny.

AVTREKK AV LUFT

(for sugende versjoner)

Koble ventilatoren til rør og avtrekksåpning i veggen med en diameter tilsvarende luftuttaket (koblingsflensen).

Bruk av rør og avtrekksåpning på veggen med en mindre diameter, vil medføre en minsking i avtrekksytelsene og en drastisk økning av støyen.

Ethvert ansvar gjeldende dette fraskrives derfor.

Bruk et så kort rør som mulig. Bruk et rør med færrest mulig vinkler (vinkelen må aldri være skarpere enn 90°). Unngå drastiske endringer i rørets tverrsnitt. Selskapet fratar seg eventuelt ansvar dersom slike veiledninger ikke blir tatt i bruk.

Hetten din er klar for å bli tatt i bruk med sugende funksjon.

For å bruke hetten i med filtreringsfunksjon må man ta i bruk tilsvarende EKSTRA UTSTYR.

Vær oppmerksom ved første side av denne bruksanvisningen dersom eventuelt EKSTRA UTSTYR er allerede gitt ved salget eller dersom den må bli kjøpt separat.

Merk: Dersom den er utdelt ved salget i noen tilfeller, kan filteranlegget basert på bruk av aktivt kull være installert på forhånd på hetten. Informasjonene for forandring av hetten fra sugende bruk til filtreringsbruk er allerede skrevet i denne bruksanvisningen.

Sugende versjon

Dampene føres ut i friluft gjennom et avløpsrør som er festet til koblingsflensen.

MERK!

Avløpsrøret er praktisk, men må kjøpes separat.

Diameteren i avløpsrøret må tilsvare diameteren på tilkoblingsringen.

MERK!

Hvis ventilatoren er utstyrt med kullfiltre, må disse fjernes.

Filtrerende versjon

Luften som suges opp blir renset, og fett og lukter fjernes før den føres tilbake i rommet. Hvis man vil bruke ventilatoren i denne versjonen, er det nødvendig å installere et ekstra filtersystem basert på aktivt kull.

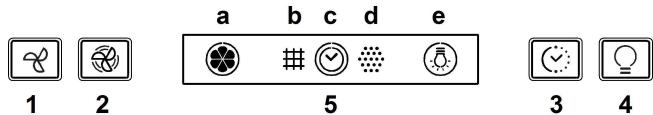

FUNKSJONER

Viften er utstyrt med et kontrollpanel med viftehastighetsvalg og en lysbryter for å kontrollere kokeområdets lys.

1. AV / Knapp for redusert sugehastighet (sugeeffekt)
2. PÅ / Knapp for økt sugehastighet (sugeeffekt)

Merk: Intensiv sugehastighet (sugeeffekt) er tidsinnstilt og varer i 5 minutter (indikator c blinker); deretter går ventilatoren tilbake til sugehastighet (sugeeffekt) 2.

1. PÅ/AV-knapp for timer: Forsinker deaktiveringen av valgt sugehastighet (sugeeffekt) med 5 minutter. Merk: Knappen brukes også for funksjonen "Tilbakestilling av signalet for mettet filter"
2. Lys PÅ/AV-knapp
3. Display, viser:

a. Sugehastighet (sugeeffekt): Indikatoren dreier til valgt sugehastighet (sugeeffekt). Sikkerhetsfunksjon: Indikatoren blinker. b. Mettet fettfilter: tennes når det er nødvendig med vedlikehold av filteret. c. Timer d. Mettet aktivt kullfilter: tennes når det er nødvendig med vedlikehold av filteret.

Merk: Denne funksjonen er vanligvis deaktivert og skal kun aktiveres dersom ventilatoren brukes som filterversjon (med kullfilter montert).

Gjør som følger:

- slå av ventilatoren

• trykk og hold inne knappene 1 og 3 samtidig til indikatoren slutter å blinke (indikator deaktivert) og lyser fast (indikator aktivert).
• slipp knappene. Gjenta prosedyren for å deaktivere den: Indikatoren vil ikke lenger lyse fast (indikator aktivert) men blinke (indikator deaktivert).

e. Belysning

Sikkerhetsfunksjon

Tilbakestilling av signalet for mettet filter

Når du har utført vedlikehold av filteret, trykker du på knapp 3 og holder den inne til indikatoren slår seg av.

VEDLIKEHOLD

Rengjøring

Til rengjøring skal det KUN benyttes en klut fuktet med et nøytralt rengjøringsmiddel. VERKTØY ELLER APPARATER SKAL IKKE BRUKES TIL RENGJØRING!

Unngå bruk av slipende eller etsende produkter. ALKOHOL SKAL IKKE BRUKES!

Panelet for oppsuging rundt kanten skal rengjøres med samme hyppighet som fettfilteret. Bruk en klut med flytende, ikke for konsentrert rengjøringsmiddel. Bruk aldri slipende rengjøringsmidler.

Vedlikehold av fettfilteret

Fanger kokefettpartikler.

Dette må rengjøres en gang i måneden (eller når det elektroniske systemet viser at filteret er skittent - hvis din modell har denne funksjonen), med milde (ikke aggressive) rengjøringsmidler, for hånd eller i oppvaskmaskin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filteregenskaper endres absolutt ikke.

For å demontere fettfilteret må man dra i fjærhåndtaket.

Vedlikehold av kullfilter

Holder tilbake ubehagelige lukter fra matlaging.

Kullfilteret mettes etter en mer eller mindre lang tidsperiode, avhengig av typen matlaging og hvor regelmessig filteret rengjøres.

I alle tilfeller er det nødvendig å skifte ut patronen minst hver 4. måned (eller når indikatoren for metning av filteret viser at det er nødvendig, hvis det er en slik indikator på modellen).

Det kan IKKE vaskes eller benyttes om igjen.

Sirkulært kullfilter

Koble ventilatoren fra strømnettet.

LED-lysene garanterer optimal belysning, har opptil 10 ganger lengre varighet enn tradisjonelle lyspærer og tillater en strømsparing på 90%.

Vennligst ta kontakt med autorisert servicesenter for reservedeler for å bytte ut lyspæren.

KASSERING

Dette apparatet er merket i samsvar med EU-direktiv 2012/19/EF, Waste Electrical and Electronic Equipment (WEEE). Ved å forsikre seg om at dette produktet kasseres forskriftsmessig, bidrar brukeren til å forebygge mulige negative miljø- og helsekonsekvenser.

Symbolet – på produktet eller på papirer som følger med – viser at dette produktet ikke må behandles som vanlig husholdningsavfall, men må leveres til et egnet gjenvinningssenter for elektrisk og elektronisk avfall. Produktet må kasseres i henhold til lokale regler for kassering av avfall. For videre informasjon om behandling, gjenvinning og resirkulering av dette produktet kan du kontakte lokale myndigheter, renovasjonskontoret for husholdningsavfall eller butikken hvor du kjøpte produktet.

Apparatet er utformet, testet og produsert i henhold til: - Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - Elektromagnetisk kompatibilitet EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til riktig bruk for å redusere miljøpåvirkning: Skru på ventilatorhetten på minimum hastighet når du starter matlagingen og la den holdes i gang i noen minutter etter at matlagingen er ferdig. Øk hastigheten kun ved store mengder røyk og damp og bruk boost-hastighet(er) kun i ekstreme situasjoner. Skift ut kullfilter når det er nødvendig for å opprettholde optimal effektivitet for luktreduksjon. Rengjør fettfilter når det er nødvendig for å opprettholde optimal effektivitet for fettfilter. Bruk maksimal diameter på kanalsystemet som er angitt i denne bruksanvisningen for å optimalisere effektivitet og minimere støy.

FEIL VED BRUK

Dersom feil oppstår ved bruk før du tar kontakt med kundeservice, se etter følgende kontroll:

• Motorhastigheten som har blitt valgt er i stand til å fjerne mengden av røyk og damp som er til stede. Kjøkkenet er ventilert nok for å bidra til luftoppsuging.
• Kullfilter/DD er oppbrukt (ved hetten i filteringsfunksjon).
• Dersom hetten har slått seg av ved vanlig bruk:

Verifiser at: - Brudd i strømforsyning ikke har tatt sted. - Omnipolar avsperringssystem/DD: Har aktivert seg.

Dersom det oppstår feil ved vanlig idriftsettelse før du tar kontakt med kundeservice, slå av i minst 5 sek. Strømforsyning ved å ta ut strømkontakten og deretter ved å koble den på igjen. Dersom feilen fortsetter, ta kontakt med kundeservice.

TEKNISKE DATA

Modell	Height (cm)	Høyde (cm)	Dyp (cm)	Ø avtrekk rør (cm)
HHVP 6.4F AL K/1	69 -104	59,5	15	15-12,5-12

Se detaljert plate for total og lyspære bruk av strøm.
