SL16IX - Klimatizace HOTPOINT - Bezplatný návod k obsluze

Typ produktu	Kuchyňský odsavač par (klimatizátor)
Značka	Hotpoint
Model	SL16IX
Výška (cm)	69 - 104
Šířka (cm)	59.5
Hloubka (cm)	15
Průměr odvodní trubky (cm)	15/12.5/12
Elektrické napájení	220-240 V, 50 Hz
Celkový příkon	Viz typový štítek (odhad 200-300 W)
Osvětlení	LED, výměna autorizovaným servisem
Počet rychlostí	3 rychlosti + časovač 5 min
Časovač	Zpožděné vypnutí 5 min
Indikátor nasycení filtrů	Ano (tukové a uhlíkové)
Bezpečnostní funkce	Teplotní senzor s automatickým vypnutím
Protitukové filtry	Kovové, mytí v myčce nádobí
Uhlíkový filtr	Výměna každé 4 měsíce (nemytelný)
Údržba	Měsíční čištění vlhkým hadříkem a neutrálním čisticím prostředkem
Opravitelnost	Autorizovaný servis pro náhradní díly a lampy
Odhadovaná hmotnost	Přibližně 12 kg
Záruka	Konzultujte s prodejcem

Často kladené otázky - SL16IX HOTPOINT

Jak nainstalovat digestoř SL16IX?

Dodržujte minimální vzdálenosti: 55 cm pro elektrický sporák, 70 cm pro plynový. Použijte přiložené šrouby. Připojte odvod pomocí hadice vhodného průměru (15/12.5/12 cm).

Jak čistit protitukové filtry?

Čistěte je jednou měsíčně ručně nebo v myčce nádobí (rychlý cyklus, nízká teplota). Používejte neagresivní čisticí prostředky. Pro demontáž zatáhněte za pružinovou rukojeť.

Kdy vyměnit uhlíkový filtr?

Maximálně každé 4 měsíce, nebo když se rozsvítí indikátor nasycení. Nečistí se a neregeneruje se. Pro demontáž otáčejte proti směru hodinových ručiček.

Co dělat, když digestoř nefunguje?

Zkontrolujte elektrické napájení, zda je zvolena rychlost a že nedošlo k vypnutí jističe. Odpojte na 5 sekund a znovu připojte. Pokud problém přetrvává, kontaktujte poprodejní servis.

Jak aktivovat indikátor nasycení uhlíkového filtru?

Vypněte napájení, současně stiskněte tlačítka 1 a 3, dokud indikátor nepřestane blikat a nerozsvítí se trvale. Pro deaktivaci postup opakujte.

Mohu používat digestoř bez uhlíkového filtru?

Ano, v odsávací verzi (odvod ven). Odstraňte uhlíkový filtr, pokud je přítomen. Ve filtrační verzi je nezbytný.

Jak vyměnit LED osvětlení?

LED diody jsou integrované a musí být vyměněny autorizovaným servisem. Nepokoušejte se je vyměnit sami.

Digestoř se sama vypíná, je to normální?

Ano, digestoř je vybavena teplotním senzorem. Pokud je detekováno nadměrné teplo, automaticky se vypne. Počkejte, až teplota klesne.

Jak snížit hluk digestoře?

Používejte minimální rychlost během vaření a zvyšujte jen v případě potřeby. Ujistěte se, že odvodní hadice není ucpaná a že je omezený počet ohybů.

Jaké čisticí prostředky používat na čištění?

Používejte výhradně vlhký hadřík s neutrálním tekutým čisticím prostředkem. Vyhněte se abrazivním prostředkům, alkoholu a agresivním čisticím nástrojům.

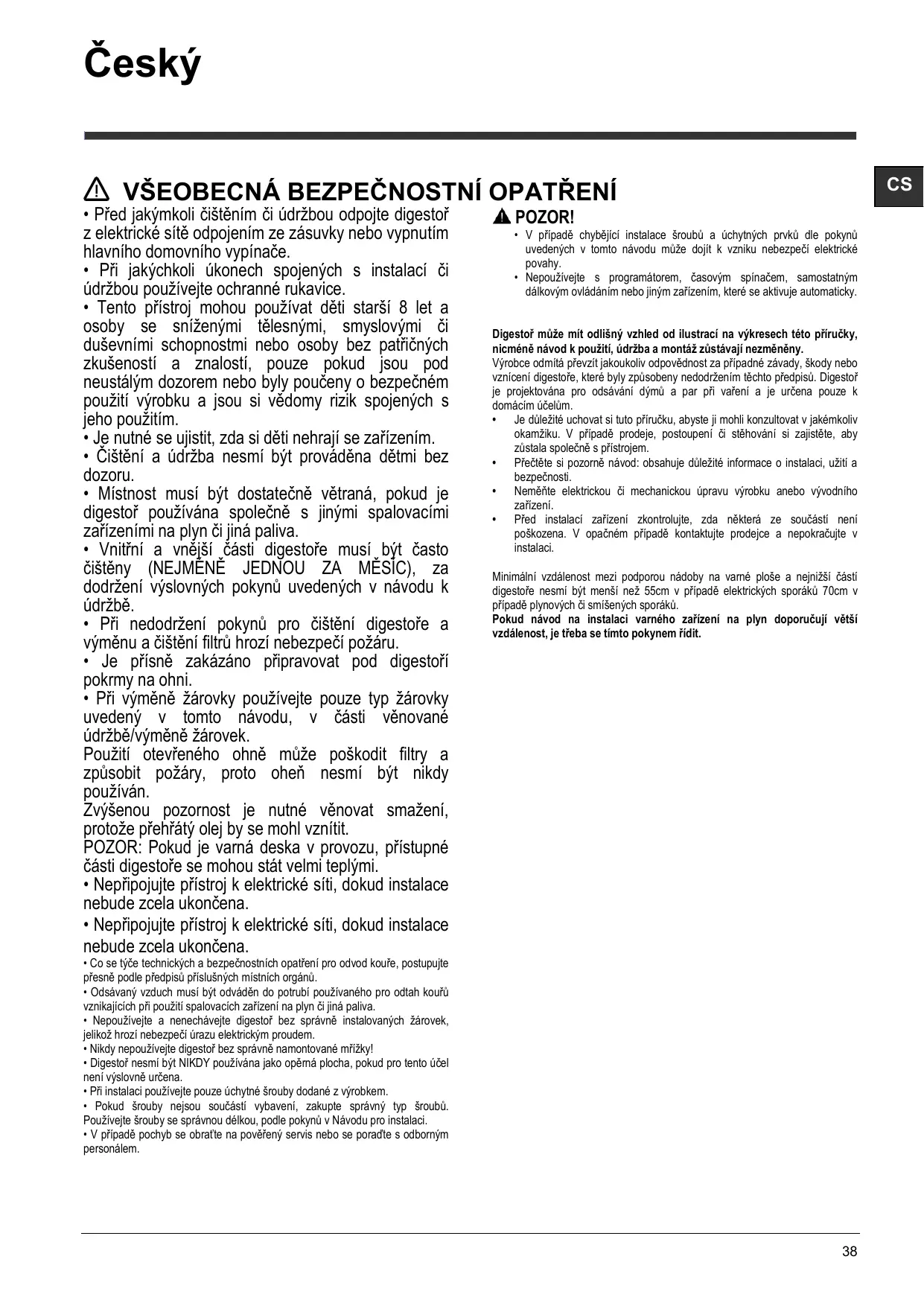

NÁVOD K OBSLUZE SL16IX HOTPOINT

• Před jakýmkoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.
• Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.
• Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.
• Je nutné se ujistit, zda si děti nehrají se zařízením.
• Čištění a údržba nesmí být prováděna dětmi bez dozoru.
• Místnost musí být dostatečně větrána, pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva. Vnitřní a vnější části digestoře musí být často čištěny (nejméně jednou za měsíc), za dodržení výslovných pokynů uvedených v návodu k údržbě.
• Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru.
• Je přísně zakázáno připravovat pod digestoří pokrmy na ohni.
• Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části věnované údržbě/výměně žárovek. Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán. Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit. POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými.
• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.
• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena. Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.
• Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouřů vznikajících při použití spalovacích zařízení na plyn či jiná paliva.
• Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem.
• Nikdy nepoužívejte digestoř bez správně namontované mřížky!
• Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena. Při instalaci používejte pouze uchycovací šrouby dodané s výrobkem.
• Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubu. Použijte šrouby se správnou délkou, podle pokynů v návodu pro instalaci. V případě pochyb se obraťte na pověřený servis nebo se poraďte s odborným personálem.

4 POZOR!

V případě chybějící instalace šroubů a upevňovacích prvků dle pokynů uvedených v tomto návodu může dojít ke vzniku nebezpečí elektrické povahy. Nepoužívejte s programátorem, časovým spínačem, samostatným dálkovým ovládáním nebo jiným zařízením, které se aktivuje automaticky.

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáž zůstávají nezměněny.

Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř je projektována pro odsávání dýmů a par při vaření a je určena pouze k domácím účelům.

• Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístrojem.
• Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti.
• Neměňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení.
• Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 55 cm v případě elektrických sporáků, 70 cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.

NAPOUENÍ NA ELEKTRICKOU SÍŤ

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

POZOR!

Dříve než opět připojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Výměna napájecího kabelu

Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu vyžádejte si ho u servisní služby.

VÝVOD VZDUCHU

(odsávací verze)

Napojte digestoř na odtahové potrubí se stejným průměrem jako vývod vzduchu (spojovací příruba).

Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.

Za to výrobce odmítá jakoukoliv odpovědnost.

! Používejte co nejkratší odtahové potrubí. ! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°). Vyhněte se zásadním změnám sekce vedení odtahu. ! Výrobce odmítá veškerou odpovědnost v případě, že tyto předpisy nebudou dodržovány.

FILTRUJÍCÍ ANEBO ODSAVACÍ?

Vaše digestoř je připravena k použití v odsávací verzi.

K použití ve filtrující verzi je třeba instalovat příslušenství KIT PŘÍSLUŠENSTVÍ.

Ověřte si na prvních stránkách této příručky, zda KIT PŘÍSLUŠENSTVÍ je součástí vybavení přístroje anebo zda je třeba ho zakoupit.

Poznámka: Pokud je součástí vybavení, v některých případech dodatkový filtrační systém založený na aktivním uhlí by již mohl být nainstalován na digestoři.

Informace týkající se přeměny digestoře z odsávací verze na verzi filtrující jsou obsaženy v této příručce.

Odsávací verze

Páry jsou vyváděny mimo místnost odtahovým potrubím upevněným na spojovací přírubě.

POZOR!

Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

POZOR!

Jestliže je digestoř vybavena filtrem s uhlíkem, musí být vyměněny.

Filtrující verze

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachu. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

OVLÁDÁNÍ

Odsavač je vybaven ovládacím panelem s ovládáním rychlosti odsávání a zapínáním osvětlení pracovní plochy.

1 2

2

5

3

4

1. OFF / Tlačítko pro snížení rychlosti (výkonu) odsávání
2. ON / Tlačítko pro zvýšení rychlosti (výkonu) odsávání

Poznámka: intenzivní rychlost (výkon) odsávání je načasována na 5 minut (kontrolka c bliká); poté se digestoř opět přepne na rychlost (výkon) odsávání 2.

1. Tlačítko ON/OFF časovače: zpozdí o 5 minut deaktivaci zvolené rychlosti (výkonu) odsávání. Poznámka: toto tlačítko se používá také pro funkci "Reset signalizace zanesení filtru".
2. Tlačítko ON/OFF světel
3. Displej znázorňuje:

a. Rychlost (výkon) odsávání: ukazatel se otáčí podle zvolené rychlosti (výkonu) odsávání. Bezpečnostní funkce: kontrolka bliká. b. Zanesení tukového filtru: rozsvítí se, pokud je nutné provést údržbu filtru. c. Časovač. d. Zanesení aktivního uhlíkového filtru: rozsvítí se, pokud je nutné provést údržbu filtru.

Poznámka: tato funkce je běžně vypnutá a aktivuje se pouze, pokud je digestoř používána ve filtrační verzi (s instalovaným uhlíkovým filtrem).

V tomto případě postupujte následujícím způsobem:

- Vypněte digestoř.

• Stiskněte současně tlačítka 1 a 3 a přidržte je stisknutá, dokud kontrolka nepřestane blikat (deaktivovaná kontrolka) a bude svítit nepřerušovaně (aktivovaná kontrolka).

- Uvolněte tlačítka.

Digestoř je vybavena snímačem, který v případě náhlého zvýšení teploty aktivuje odsávání, dokud se teplota výrazně nesníží.

Reset signalizace zanesení filtru

Po ukončení údržby filtru stiskněte tlačítko 3 a přidržte jej stisknuté, dokud kontrolka nezhasne.

ÚDRŽBA

Čištění

Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čisticími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ.

NEPOUŽÍVEJTE ALKOHOL!

Obvodový panel odsávání

Vyčistěte obvodový odsávací panel stejně často jako filtr proti mastnotám, používejte látku a tekutý nepříliš koncentrovaný rozpouštěcí prostředek.

Nepoužívejte nikdy brusné látky.

Údržba tukových filtrů

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1x do měsíce vyčistit (vyprat), anebo jestliže systém vyznačování saturace filtru – pokud je součástí vybavení vlastního modelu – vyznačuje tuto potřebu. Je možné jej čistit ručně jemným mycím prostředkem nebo v kuchynské myčce při nejnižší teplotě a krátkém programu.

Demontáž tukového filtru je znázorněna – zatlačte na západku filtru.

Údržba filtru s uhlíkem

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce (anebo jestliže systém vyznačování saturace filtru – pokud je součástí vybavení vlastního modelu – vyznačuje tuto potřebu).

NEMŮŽE být umýván či regenerován.

Kruhový filtr s uhlíkem

Umístěte po jednom na každé straně. Pokryjte obě ochranné mřížky rotoru motoru a pak otáčejte ve směru hodinových ručiček.

K odmontování otáčejte proti směru hodinových ručiček.

Výměna svítidel

Odpojte přístroj z elektrické sítě.

Pozor! Dříve než se dotknete svítidel, si ověřte, že vychladla.

Digestoř je vybavena osvětlovacím systémem založeným na technologii LED.

LED diody zaručují optimální osvětlení, s trvanlivostí až 10 krát delší než tradiční svítidla a umožňují úspory 90% elektrické energie.

Pro výměnu žárovek kontaktujte servisní středisko, pověřené prodejem náhradních dílů.

LIKVIDACE ODPADU

Tento spotřebič je označený v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj je navržen, testován a vyroben v souladu s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Mezinárodní zvláštní výbor pro rádiové rušení, pozn. překl.)

Doporučení pro správné použití s cílem snížit dopad na životní prostředí: Zapněte digestoř na minimální rychlost, když začnete s vařením, a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte posilovací rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

TECHNICKÉ PORUCHY

Pokud máte dojem, že něco správně nefunguje, dříve než se obrátíte na servisní službu, proveďte následující jednoduché kontroly a opatření:

• Jestliže digestoř nefunguje:

Ověřte si, zda:

• nedošlo k přerušení elektrického proudu.
• Jestliže digestoř má nedostatečný výkon: Ověřte si, zda:
• zvolená rychlost motoru je postačující pro uvolněné množství dýmu a par.
• zda je kuchyně dostatečně větrána, aby v ní bylo možno umístit přívod vzduchu.
• zda filtr s uhlíkem není opotřebován (pokud je digestoř ve filtrační verzi).
• Pokud se digestoř při normálním provozu vypne: Ověřte si, zda:
• nedošlo k přerušení elektrického proudu.
• zda nezasáhl multipólový jistič

V případě eventuálních technických poruch dříve, než se obrátíte na servisní službu, odpojte přístroj alespoň na 5 vteřin z elektrické sítě, vyjměte zásuvku ze zástrčky a pak ho opět napojte na síť. V případě, že technická porucha trvá, obraťte se na servisní službu.

TECHNICKÉ ÚDAJE

Model	Výška (cm)	Šířka (cm)	Hloubka (cm)	Ø dodpadniho potrubi (cm)
HHVP 6.4F AL K/1	69-104	59,5	15	15-12,5-12

Údaje týkající se celkové spotřeby a spotřeby žárovky jsou uvedeny na výrobním štítku.

Komponenty, které nejsou součástí vybavení výrobku

VŠEOBECNÁ BEZPEČNOST

Než znovu napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Výměna napájecího kabelu

Digestor je vybavený špeciálnym napájacím káblom; v prípade poškodenia kábla si ho vyžiadajte u servisnej služby.

VYPÚŠŤANIE VZDUCHU

(iba pre odsávacie verzie)

! Používajte čo najkratšie odťahové potrubie. ! Používajte odťahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°). ! Vyhnite sa zásadným zmenám sekcie vedenia odťahu. ! Spoločnosť sa vyhýba akejkoľvek zodpovednosti, pokiaľ tieto normy sa nedodržujú.

FILTRAČNÁ ALEBO ODSÁVACIA?

1. OFF / Tlačidlo zníženia rýchlosti (výkonu) odsávania
2. ON / Tlačidlo zvýšenia rýchlosti (výkonu) odsávania

Poznámka: intenzívna rýchlosť (výkon) odsávania je časovaná a trvá 5 minút (kontrolka c bliká); po ktorých odsávač pár sa vráti do rýchlosti (výkonu) odsávania 2.

1. Tlačidlo ON/OFF Časovač: oneskoruje 5 minút deaktiváciu zvolenej rýchlosti (výkonu) odsávania. Poznámka: toto tlačidlo slúži tiež pre funkciu "Reset signalizácie nasýtenia filtra".
2. Tlačidlo ON/OFF svetlo
3. Displej zobrazuje:

a. Rýchlosť (výkon) odsávania: ukazovateľ sa otáča v závislosti na zvolenej rýchlosti (výkonu) odsávania. Bezpečnostná funkcia: kontrolka bliká. b. Nasýtenie protitukového filtra: rozsvieti sa v prípade potreby údržby filtra. c. Časovač. d. Nasýtenie filtra s aktívnym uhlím: rozsvieti sa v prípade potreby údržby filtra.

Musí byť čistený jedenkrát za mesiac (alebo keď upozorňovací systém nasýtenosti filtrov – ak je s ním príslušný model vybavený – upozorňuje túto nevyhnutnosť), nedráždivými čistiacimi prostriedkami ručne alebo v umývačke s nízkou teplotou vody a krátkym cyklusovým programom.

Umývaním v umývačke, protitukový filter sa môže odfarbiť, ale jeho filtračná charakteristika sa tým vôbec nezmení.

Na odpojenie protitukových filtrov potiahnite za pružinový háčik.

Údržba uhlíkového filtru

Zachycuje nepříjemné pachy pocházející z vaření.

Nasycenost uhlíkového filtru se projeví až po více či méně dlouhém používání, v závislosti na typu kuchyně a pravidelnosti čištění tukového filtru. V každém případě je nutné vyměnit náplň maximálně každé čtyři měsíce (nebo když indikační systém nasycenosti filtrů – pokud je jím daný model vybaven – na tuto nutnost upozorní).

NESMÍ být umýván ani regenerován.

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE).

Zkontrolujte, že: - nedošlo k výpadku elektrického proudu. - byla zvolena správná rychlost.

Pokud odsavač par má slabý výkon:

Zkontrolujte, že:

• nedošlo k výpadku elektrického proudu.
• nevypnulo se zařízení pojistkou.

V případě případných poruch v provozu, než se obrátíte na zákaznický servis, odpojte zařízení na 5 sekund od elektrického napájení, vytáhnutím zástrčky a znovu ho připojte. Pokud porucha provozu přetrvává, obraťte se na zákaznický servis.

TECHNICKÉ ÚDAJE

Model	Výška (cm)	Šírka (cm)	Híbkam) (cm)	Ø výfukového potrubia (cm)
HHVP 6.4F AL K/1	69 -104	59,5	15	15-12,5-12

Viz typový štítek pro celkový příkon a osvětlení.
