MANUAL DE UTILIZADOR CONTROL CENTER 540C JOYTECH
Obrigado por ter comprado o Control Center™ 540C. Antes de utilizear este produits, por favor, familiarize-se totalmente com este Guia de Utilização de forma a comprehender perfeitamente os procedimentos de configuração e as funções do produits.
Note: Leia o Manual de Instruções da sua consola Xbox 360^TM para obter informações importantes de segurar e食欲o de saude. Por favor, guarde eles os documents para referencia futura.

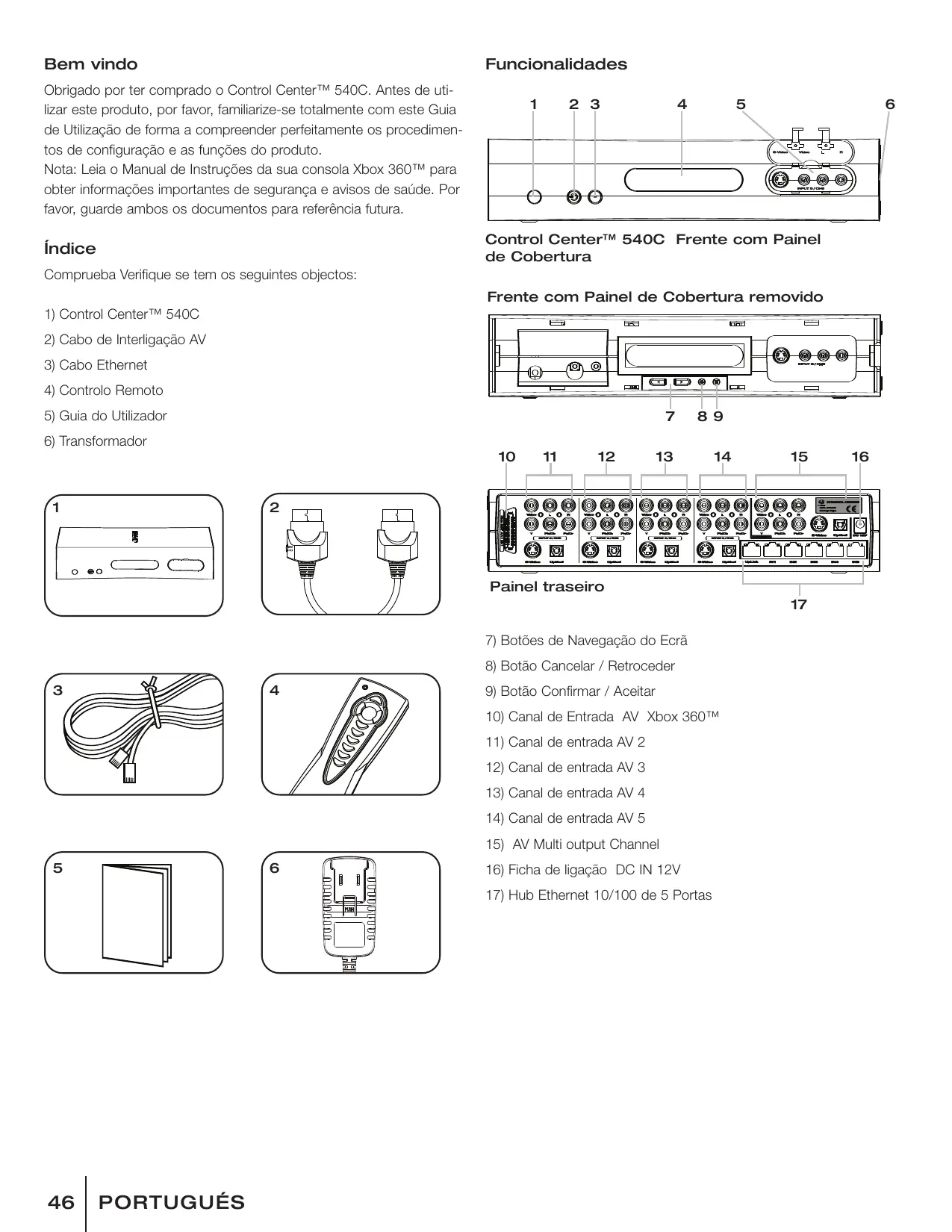

Indices
ComprueBa Verifique se tem os seguintes objectos:
1) Control CenterTM 540C
2) Cabo de Interligação AV

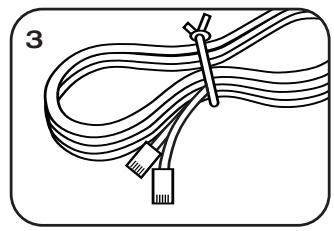

3) Cabo Ethernet

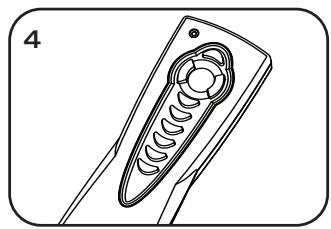

4) Controlo Remoto
5) Guia do Utilizador
6) Transformador

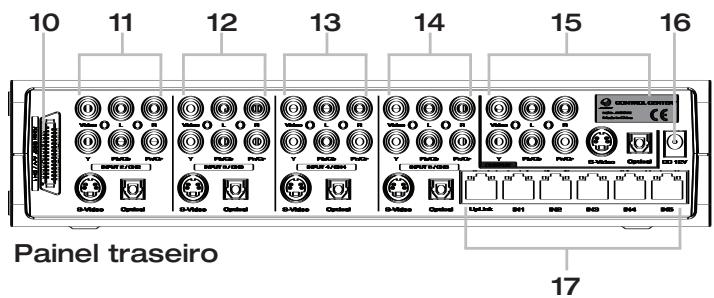

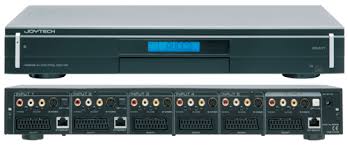

Funcionalidades

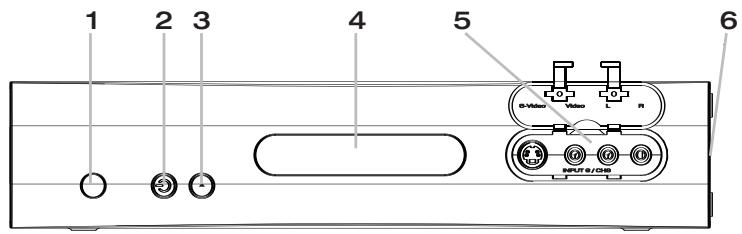

Control Center™ 540C Frente com Paine de Cobertura

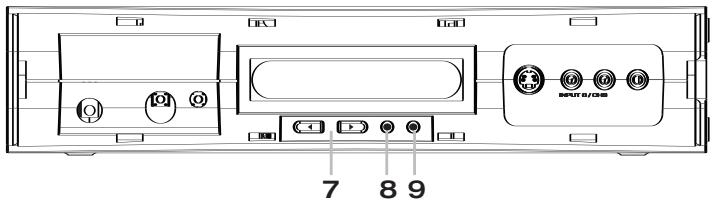

Frente com Paine de Cobertura Removedo
O Control Center™ 540C tem seis canais de entrada AV que poder ser usados para ligar uma consola Xbox 360^TM e até cinco outros dispositivos AV a uma TV.
Canais de Entrada 1
Concebido para ser uso com a consola Xbox 360^TM dado que utilizes uma ligação de propriedade para transporte de sinais tanto de audio como de video.
Canais de Entrada 2 - 5
São fornecidas ligações AV para:
video composto, video componente, audio esquerdo e direito, S-
video e audio digital optico.
Canal de entrada 6
Este canal localiza-se no Painel de Cobertura sob um painel suspenso. São fornecidas ligações AV para:
video composto, audio esquerdo e direito e S-video.
O canal de saída multipla AV liga todos os canais de entrada à uma TV e fornece ligações para:
video composto, audio esquerdo e direito, video componente, S-video e audio digital optico.
Sobre a Qualidade de Imagem
A提供优质 da imagem TV podera diferir dependendo do tipo de ligacoes de entrada realizadas.Consulte manual de instruções da sua TV e use a informacao abaixo para determinar qual sera o melhor método de ligation.
As resoluções HD (Alta Definição) tais como as 480p, 720p e 1080i são apenas suportadas com as ligações de video componente.

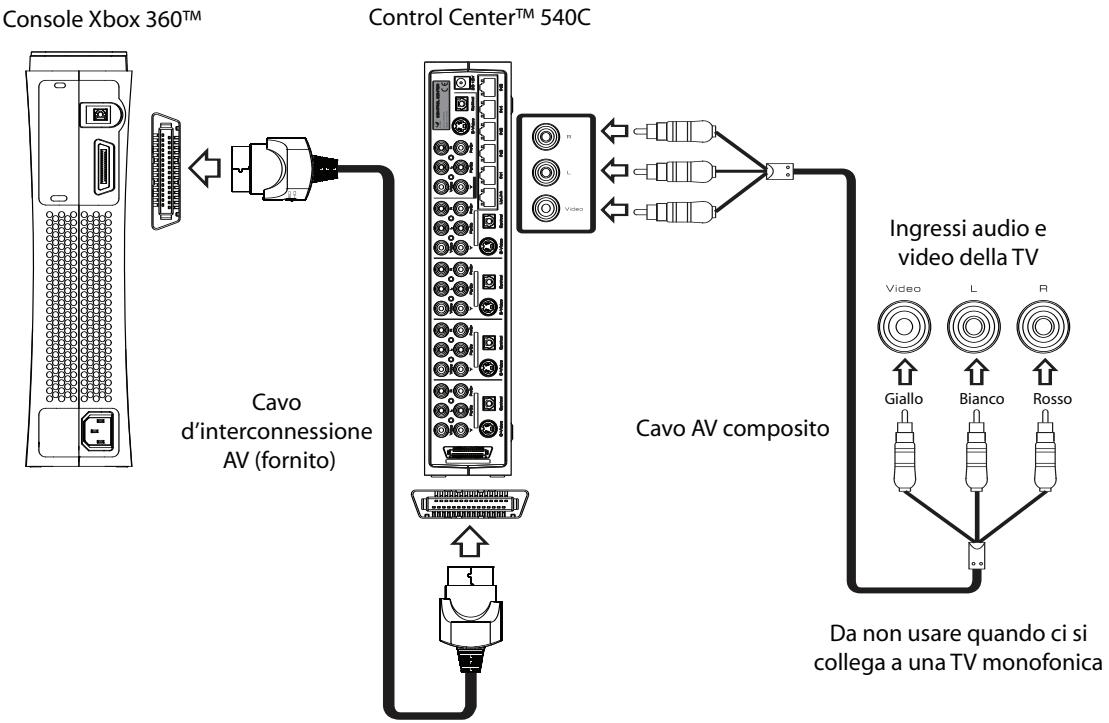

Uso de um cabo AV para ligar à sua TV
Siga o Diagrama para ligar a consola Xbox 360^TM e o Control Center™ 540C usingo um cabo de video composto com audio estereo à sua TV.
1) Ligue o Cabo de Interligação AV (fornecido) à ficha AV na parte de às das consola Xbox 360^TM e à ficha do Canal de Entrada 1 do Control Center™ 540C.
2) Ligue um cabo AV (não fornecido) às vezes multipla AV do Control Center™ 540C e已久 à TV. Faça corresponder as fichas coloridas do cabo AV às fichas correspondentes no pailin traseiro do Control Center™ 540C e à TV.
NOTA: Para mono TV com apenas una Fiona de entrada de audio, ligue a Fiona branca ou a vermelha à entrada AUDIO da TV.
3) Selección a entrada de audio apropriada na sua TV (consulte o seu manual de instruções da para saber mais pomenores de ligação).
Siga o Diagrama para ligar a consola Xbox 360^TM e o Control Center™ 540C usingo um cabo S-video com audio estéreo à sua TV.

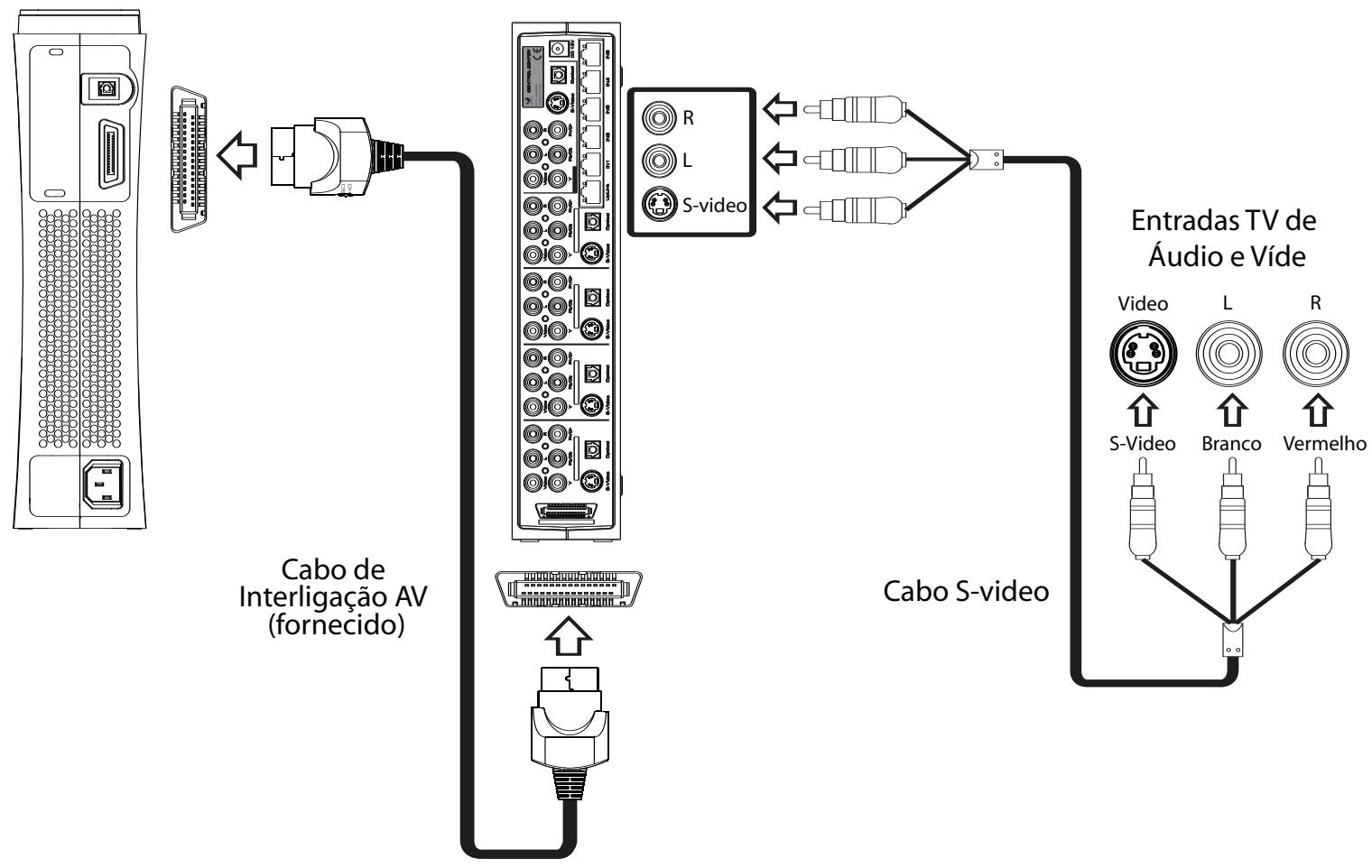

Uso de um cabo S-video para ligar à sua TV
Siga o Diagrama para ligar a consola Xbox 360^TM e o Control Center™ 540C usingo um cabo S-video com audio estéreo à sua TV.
1) Ligue o Cabo de Interligação AV (fornecido) à ficha AV na parte de extras da consola Xbox 360^TM e à ficha do Canal de Entrada 1 do Control Center™ 540C.
2) Verifique se o Control Center™ 540C está configurado para saída de um sinal S-video a partir da entrada 1 (consola Xbox 360™).
NOTA: Se escolher ligar a Control Center™ 540C à entrada S-video na sua TV,deer的选择a definiçao S-video no Control Center™ 540C de forma a que a imagem sera aparecada correctamente. Se está a ligar atraves de S-video e não vir qualquer imagem na sua TV,verifique se o Control Center™ 540C está configurado para saiaS-V.Para saber mais pormenores de configuraçao,veja a secção sobre definições do Control Center™ 540C.
IMPORTANTE: As definições de saída AV apenas necessitam de ser ajustadas para a Entrada 1 (consola Xbox 360^TM ). Os sinais AV das entradas 2 a 6 passam directramente atraves do Control Center™ 540C e saem atraves das suas ligações correspondentes no canal de saída multipla.
3) Ligue um cabo S-video (não fornecido) à saída multipla AV do Control Center™ e(depôs à TV.
LEMBRE-SE: O S-video não transporte sinais录音 e, por isso, deve ser combinado com um cabo de录音 esquerdo e direito ou com um cabo digital optico (ambos não fornecidos).
4) SeLECTIONA a entrada de video apropriadna na sua TV (consulte o manual de instruções da sua TV para saber mais pormenores de ligação).
Consola Xbox 360TM
Control CenterTM 540C

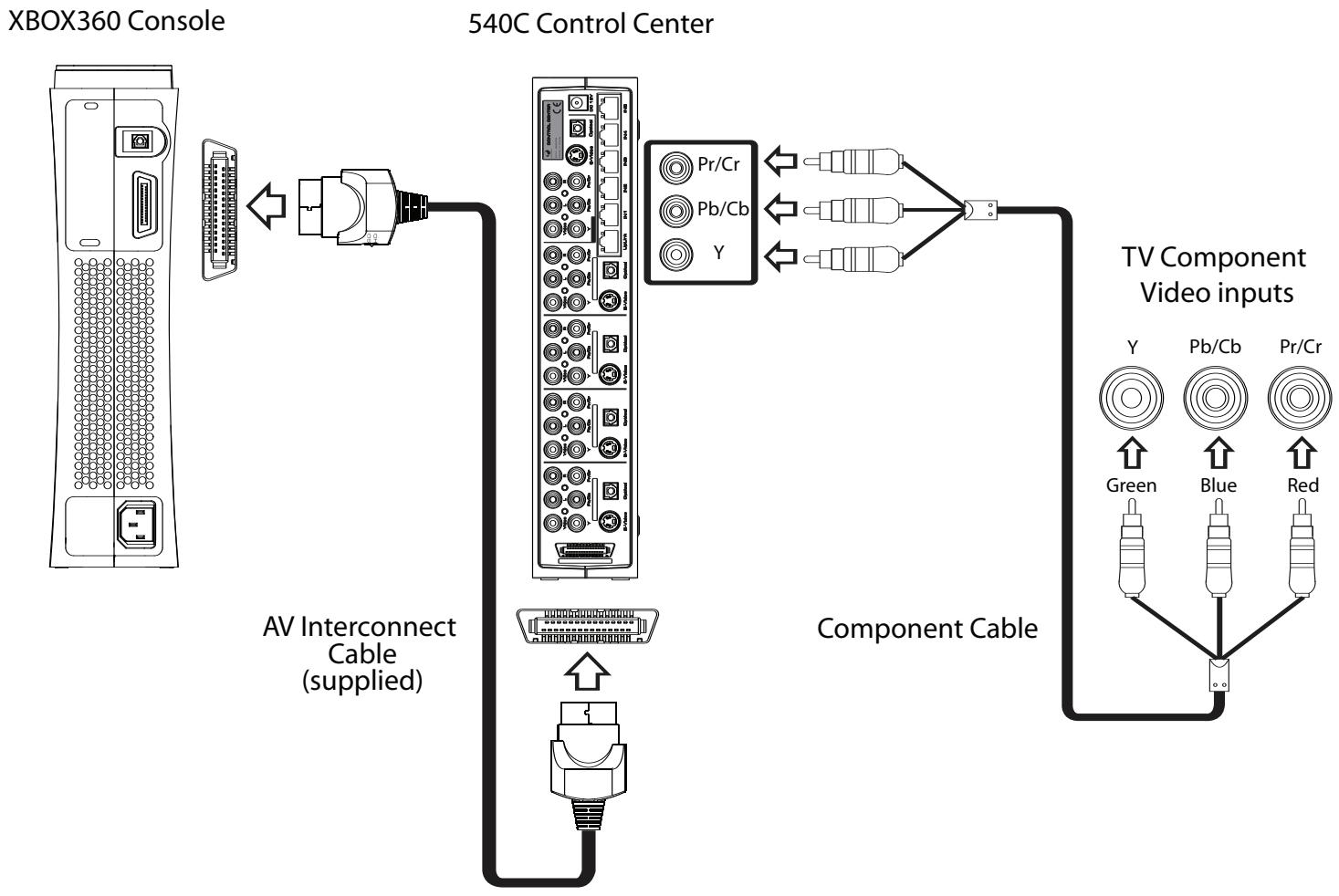

Uso de um cabo video componente para ligar à sua TV
Siga o Diagrama para ligar a consola Xbox 360^TM e o Control Center™ 540C uso um cabo de video componente com audio estéreo à sua TV.
1) Ligue o cabo de interligação AV à ficha AV na parte deTRS da consola e o canal de entrada Xbox 360^TM à ficha 1 no Control Center™ 540C.

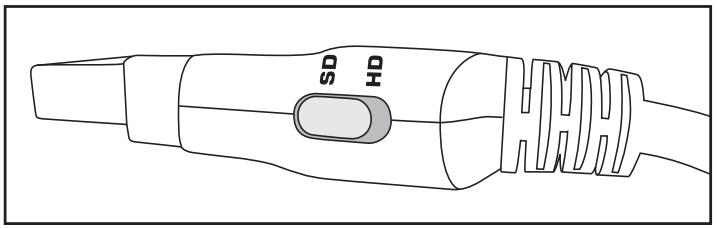

2) Faça deslizar o interruptor do Cabo de Interligação AV para a posicao SD ou HD. A posicao HDdeer ser selecionada se a sua TV suportar resoluções de Alta Definiçao como sejam as de 480p, 720p e 1080i.
3) Verifique se o Control Center™ 540C está configurado para uma saía de sinal de video componente da entrada 1 (consola Xbox 360™).
NOTA: Se escolher ligar o Control Center™ 540C à entrada de video componente da sua TV, tera que selecionar a configuração de video componente no Control Center™ 540C para que a imagem possa ser aparecada correctamente. Se está a ligar atraves de video componente e não vir qualquer imagem na sua TV, verifique se o Control Center™ 540C está configurado para saída YUV ou Y, Pb/Cb, Pr/Cr. Para saber mais pormenores, veja a secção sobre definições do Control Center™ 540C.
4) Ligue um cabo componente (não fornecido) às aída multipla AV e(depais à TV. Faça corresponder as fichas coloridas do cabo componente Control Center™ às fichas correspondentes no poinl traseiro do Control Center™ 540C e à TV.
LEMBRE-SE: O video componente não transporte sinais AUDIO e, por isto, deve ser combinado com um cabo de AUDIO esquerdo e direito ou com um cabo digital optico (ambos vendidos separadamente).
5) Selección a entrada de audio apropriada na sua TV (consulta o manual de instruções da sua TV para saber mais pormenores de ligação).
Uso de um cabo digital optico para ligação a umsystema de som
Para ouvir som digital ophtico da consola Xbox 360^TM ligue um cabo digital ophtico à ficha de saída de audio digital ophtico no painel traseiro do Control Center™ 540.

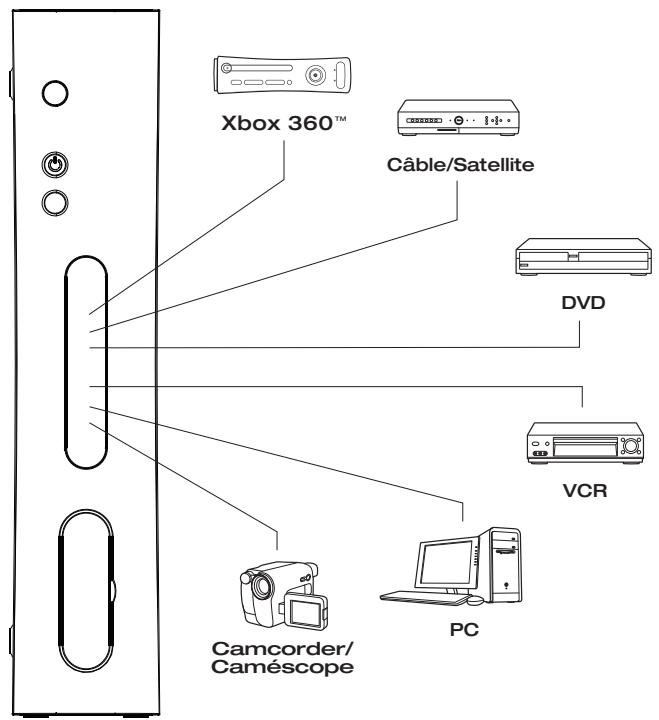

Usar mais do que um disposicao AV como o Control CenterTM 540C
O Control Center™ 540C foi concebido para permitir ligações adiconais para até mais cinco outros dispositivos AV a uma TV. Os Canais de Entrada 2 - 6 são destinados a eles dispositivos adiconais.
Os dispositivos AV aparecido na imagagem, servem apenas de referencia. Qualquer dispositivo AV adequado poderá ser ligado aos Canais de Entrada 2 - 6. O ecra está pré-programado com os names abreviados de dispositivos AV comuns, tais como DVD, VCR etc. Estes names de canais de entrada pré-programados podem ser fácilmente editados para se adequarem à sua configuração. Para mais peminores consulte a classe de configurações do Control Center™ 540C. Consulate os canais de saída AV do seu dispositivo e da TV e(before seleção o método de ligação que quiser.
NOTA: Poderão ser necessários cabos adiconais para ligar todos os seu dispositivos AV.
Configuração típica de dispositivos multiplos:
IMPORTANT:
Cada ligação de entrada apenas sairá para a ligação de saída do mesmo tipo (sistema de passagem).
Por exemple, um cabo de video componente ligado a video componente na Canal de Entrada 2 - 6 apenas pode ser visto através da saía de video componente e NÃO PODE serpresentado através das saías audio S-video, de video composto ou estéreo.
LEMBRE-SE: As lagoões de video componente e S-video não transporte sinais录音, por isto delevarão ser combinadas com um cabo de录音 esquerdo e direito ou com um cabo digital optico.
1) Ligue o Transformador à ficha de entrada DC 12V localizada na parte posterior do Control Center™ 540C:
2) Ligue o Transformador a uma tomada eletrica.

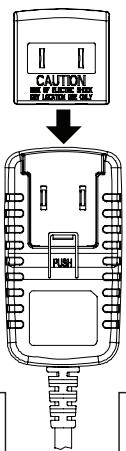

NOTA: Em algunos Países o Transformador poderá incluir adaptations regionais concebidos de acordo com as suas��omas de energia dométricas.
Configurações do Control Center™ 540C
É posséval alterar as configurações individuais no Control Center™ 540C. As configurações que podem ser ajustadas, incluem as seguições:
CH1 OUT - configuração de saída:
LIGHT - altera a luz de dato
INVERT - inversions da cor do texto do ecran
BRIGHT - brilho do ecran
RESTORE - restaurar as configurações de fábrica definidas por defeito
CH NAME - nomes dos canais de entrada
Para alterar as configurações:
1) Certifique-se que o Control Center™ 540C está LIGADO (ON).
2) Remova cuidadosamente o Painel de Cobertura do Control Center™ 540C.
3) Usando os botões de navegacão do ecran (< / >) percorra as opções de configuração.
4) Na configuração desejada, prima o botão verde para aceder às opções. Ajuste as configurações usingo os botões de navegao (< / >). Confirme e guarde a configuração desejada com o botão verde ou cancele com o botão vermelho.
Configuração 1: CH1 OUT
A consola Xbox 360^TM faz sair muitos sinais AV不同类型 e o Control Center™ 540C devera ser ajustado para fazer sair o sinal correto para o seu@método escolhido de ligaçao a uma TV. A configuração definida por defeito é "YUV" para apareçaçao de video componente. Configure como "S-V" para fazer sair um sinal S-video seguin-do os seguições passos:
Use os botões de navegação do ecran (< / >) para percorrer as configurações até “CH1 OUT”. Prima o botão verde para aceder às opções. Use os botões de navegação do ecran (< / >) para seleçãoar “S-V” ou “YUV”. Guarde a configuração premindo o botão verde.
NOTA: Se não vir qualquer imagem na sua TV, verifique se a saía CH1 está definida correctamente para o seu método de ligação.
Configuração 2: LIGHT (LUZ)
Estão disponibleis tão configurações de luz dengo: ((sempre OFF / sempre ON / AUTO)
Siga os procedimentos indicados na sequção "Para alterar as configurações" de modo a fazer as alterações de configuração necessarias.
Setting 3: INVERT (INVERTIR)
Alter e a cor de dato invertendo o ecra: (verde claro ou preto)
Siga os procedimentos indicados na sequção "Para alterar as configurações" de modo a fazer as alterações de configuração necessarias.
Setting 4: BRIGHT (BRILHO)
Mude a intensidade da luz de fazer do ecran: (estão disponíveis quando é可达).
Siga os procedimentos indicados na sequção "Para alterar as configurações" de modo a fazer as alterações de configuração necessárias.
Configuração 5: SPEAKER (ALTIFALANTE)
O Control Center™ 540C emite um sinal sonoro audível para confirmar a seleção de cada Canal de Entrada: (o som pode ser configurado como ON ou OFF).
Siga os procedimentos indicados na sequção "Para alterar as configurações" de modo a fazer as alterações de configuração necessarias.
Configuração 6:RESTORE (RESTAURAR)
Reponha todas as configurações efectuadas nos values originais definidos pela fábrica.
Siga os procedimentos indicados na sequção "Para alterar as configurações" de modo a fazer as alterações de configuração necessárias.
Configuração 7: CH NAME (NOME DO CANAL)
O número de entrada (1) NÃO PODE ser ajustado.
CH 2 - 6 pode ser ajustado a partir dos nomes definidos por defeito, se necessário. O nome do(caracter 8 pode ser ajustado para fácil identificacao de dispositivos AV ligados ao Control CenterTM 540C.
Por exemplo, se desejar que a Entrada 2 apareça como 'PS2', sugia esté simples procedimento de configuração:
1) Certifique-se que o Control Center™ 540C está LIGADO (ON).
2) Remova cuidadosamente Control Center™ 540C o Paine de Cobertura.
3) Use o Controlo Remoto para seleccionar o canal de entrada cujo nombre quer alterar.
4) Use os botões de navegação do ecra (< />) para percorrer as configurações até “CH NAME”. Prima o botão verde para fazer a alterar o nome do canal.
5) O cursor do ecran irá pizar por baixo da primeira letra à esquerda "C". Use os botões de navegacão do ecran (< />) para percorrer as letras até chegar àsquela que pretende. Prima o botão verde para confirmar a seleção e mova para a letra segunte para alterar.
6) Para guardar o seu novo nome do Canal de Entrada, empare e mantenha premido o botão verde durante 3 segundos.

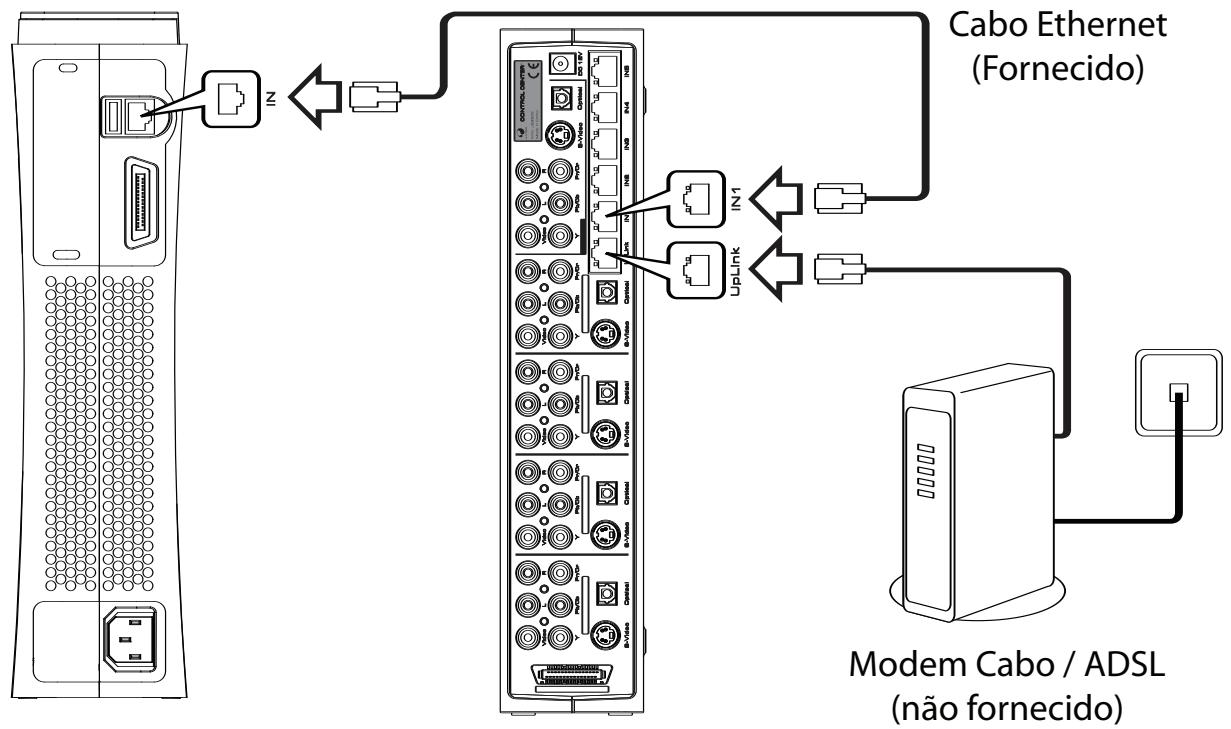

Ligar auma red
O Control Center™ 540C tem uma Hub Ethernet 10/100Mbps integral de 5 portas.Esta Hub é'utilizada para ligar ao Xbox Live®, are des domesticas e a quaisquer outros dispositivos de redeactivados.
NOTA: Tera que ter uma ligação à Internet de alta velocidade (cabo ou DSL) para jogar no Xbox Live®.
1) Ligue o Cabo Ethernet (fornecido) à porta Ethernet LAN na parte traseira da consola Xbox 360^TM e a outras extremidade do Cabo Ethernet à porta com a etiqueta IN1 na Hub do Control Center™ 540C.
2) Ligue um Cabo Ethernet à porta UPLINK na Hub do Control Center™ 540C e a outras extremidade do Cabo Ethernet ao seu modem de alta velocidade.
NOTA: Pode ligarculospositivosàHub Ethernet LAN nasportas2-5
Aabela abaixo minha o estado dos LED's da porta LAN durante o uso.
| Estado do LED | Descrição |
| (Âmbar) Ligado | Ligações |
| (Amarelo) A pescar | A receber dados |
Consola Xbox 360TM
Control Center™ 540C

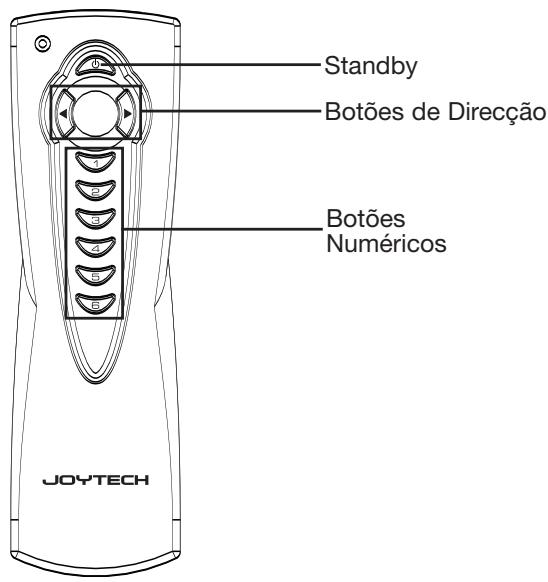

Controlo Remoto
Pode percorrer cada Canal de Entrada premindo o Botão de Sequeção de Entrada no pailen frontal do Control Center™ 540C. Alternatively, pode selecionar cada Canal de Entrada using os botões de direção ou numéricos do Controlo Remoto.
O Botão Standby localize-se no Controlo Remoto e permite que o Control Center™ 540C sera ligado a partir do modo de espera.
O Controlo Remoto necessita de 2 x pilhas alcalinas AAA (LR03). Sempre que introduzir novas pilhas no Controlo Remoto, tenha o cuidado de respeitar a polaridade correcta.
| Sintoma | Possivel problem | Possivel solucao |
| O Control CenterTM 540C não LIGA (ON) | A alimentação não está ligada | Ligue premindo o Botão de Energia / Standby na frente do Control CenterTM 540C ou premindo o Botão de Energia / Standby no Controlo Remoto. |
| A unidade está no modo de espera | Ligue premindo o Botão de Energia / Standby na frente do Control CenterTM 540C ou premindo o Botão de Energia / Standby no Controlo Remoto. | |
| A tomada de parede não está aFUNCTIONAR | Ligue及其他 dispositoivo na mesma tomada de parede para confirmar se aquela está aFUNCTIONAR. | |
| O Control CenterTM 540C está ligada, mas não há qual-quer imagem na minha TV | O Control CenterTM 540C está incor-rectamente ligado à TV. | Certifique-se que o Control CenterTM 540C está correcc-tamente ligado à sua TV. |
| Se ha selecionado um canal de entrada Incorrecto en la TV. | Certifique-se que a entrada correcta de video está selecionada na sua TV (Consulte o manual de instruções da sua TV para obter mais informações). | |
| Canal de Entrada erradoSelecionado na TV. | Certifique-se de que cada dispositivo AV está ligado ao Control CenterTM 540C de forma correcta. | |
| Dispositivos AV incorrectly ligados ao Control CenterTM 540C. | Certifique-se que selecionou o Canal de Entrada cor-recto no Control CenterTM 540C | |
| O Control CenterTM 540C está ligada mas não há qual-quer som na minha TV | As ligações de S-video e Componente apenas levam informação de imagem. | Certifique-se que o dispositivo AV ligado ao Control CenterTM 540C también tem ligadas UMA DAS entradas de audi esquerda ou direita ou entrada digital óptica. |
| Ausência de som nos alte-falantes. | As configurações de volume na sua TV e nos dispositivos AV têm o som muito baixo. | Aumente o som nos dispositivos AV. |
| Quando vejo um dispositivo AV recebo uma interferência de cargo | Ligações de cabos soltas. | Verifique se todas as ligações entre os dispositivos AV está bem fixas. |
| Alguns dispositivos AV podem emitir fortes sinais quandoouxigados LIGA-DOS (ON). | Desígue quaisquer dispositivos AV ligados à Control CenterTM 540C que não estejam a ser usados. |
Cuidados a ter com as pilhas
A utilização Incorrecta das pilhas pode conducir ao respectivo derrame ou explosão. quando utilizes as pilhas, certifica-te de que cumpres as seguides instruções:
- Certifica-te de que os terminais positivo e negativo das pilhas está nas posições correctas.
- Não mistures pilhas novas com usadas ou de temas differentes.
- Não recarregues pilhas do tipo não-recarregavel.
- Quando não utilizes o equipamento por um periodo mais longo, retira as respectivas pilhas.
- Se ocorro um derrame em alguma pilha, certifica-te de que removes todos os resíduos antes de colocares pilhas novas.
Aviso
- DNão removes this equipamento quando a consola estiver ligada.
- Evita colocar este equipamento perto de temperatas elevadas ou humidade.
- Não mergerulhes o equipamento em água nem o molhes. Utiliza aparas em localis secos.
- As crianças deverão ser vigiadas por umadulto quandoutilizaremestequipamento.
- A'utilisation de alguma coisa ou acessório com este equipamento que não está recommendado ou vendido pela JOYTECH pode resultar no risco de fogo, quando eletrico ou lesões em pessoas ou noignonio produits.
- Não limpes nenhuma parte do equipoamento com álcool, produits de limpeza com álcool ou abrasivos. Utiliza um pano macio e um pouco de água.
- As transformações realizadas neste equipamento implicarão a anulação da garantia da JOYTECH.
Importantes adverténcias relativas à saude
Advertência relativa a crise de fotossensibilitadé
Uma escassa percentagem de indivíduos pode ser acometida de uma crise quando expostos a determinadas imagens visuels, incluindo luzes intermitentes ou padrões que possam surgir nos jogos video. Como os indivíduos que não possuem historiatri de crises ou epilepsia podem aparecer uma condição não diagnóstica da que possa conducir a estas “crises epilepticas de fotossensíbila dade” durante o visionamento de jogos de video.
Estas crises podem revelar uma variedade de sintomas, inclindo atordoamento, visao alterada, contraccao dos olhos ou da face, estremecimento ou agitar dos braços ou das pernas, desorientacao, confusao ou perda momentanea da consciencia. As crises también podem provocar perda de consciencia ou convulsoes que podem conducir a lesoes provocadas pela queda ou peloCHOque de objectos adjacentes.
Caso tenhas algunos destes sintomas, para imeditamente de jogar e consulta um médico
Os pais devem estar atentes aos seuis filhos e tentar descobrir se os.".
mosmos registam os referidos sintomas - as crianças e os.
adolescentes são mais susceptivelis de registrar tais crises.
A tomada das seguintes precauções pode reduzir o risco de crises epilepticas de fotossensibilitad:
- Senta-te afastado do ecra.
- Utiliza um ecran de TV mais pouco.
- Joga num recinto com boa illuminação,
- Não jogues quando te sentires ensonado ou fatigado.
Se tiveres algoum familiar que sofra de crises ou de epilepsia, consulta um medico antes de jogar.
Recomendamos también que faças intervalos regulares com a duração de 15 minutos de hora em hora. O modelo e as espécíficações está sujeitos a alteração sem avis prévio.
A eliminacao deste produit ou produits existentes neste pacote deve ser feita em conformidade com os regulamentos locais e nacionais.
Garanzia
Ao comprar Produtos Joytech está a comprar Produtos de quali-dade. A JOYTECH Oferece uma garantia de substituicao de Dois (2) anos para este produits. A JOYTECH garante ao consumidor comprador original que este produits está livre de quaisquer defeitos quer no material quer de fabrico. Se ocorrER um defeito coberto por esta garantia, a JOYTECH, por opcao sua, reparar ou substituirao产品经理 sem custos. A garantia JOYTECH exclui reclamações por danos acidentais ou derivados.
POUR LE SERVICE TECHNIQUE, VEUILLEZ CONSULTER LE SITE WEB JOYTECH À WWW.JOYTECH.NET/SUPPORT
