KÄYTTÖOHJE CONTROL CENTER 540C JOYTECH

Olet ostanut Control Center™ 540C -ohjauskeskuksen. Ennen kuin käytät tuotetta, lue tämä käyttoopas huolellisesti, jotta osaat asentaa tuotteen ja käyttaa sitä oikein.

Huomautus: Lue Xbox 360^TM -konsolin käytöopas huolellisesti, sillä se sisältaa tärkeitä turvallisuustietoja ja terveysvaroituksia. Säilytä molemmat dokumentit tuleva käytöä varten.

Sisaltö

Tarkista, etta käytössävi on seuraavat osat:

1) Control Center™ 540C -ohjauskeskus
2) AV-yhdfskaapeli

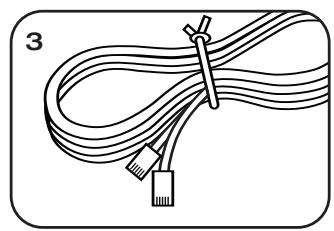

3) Ethernet-kaapeli

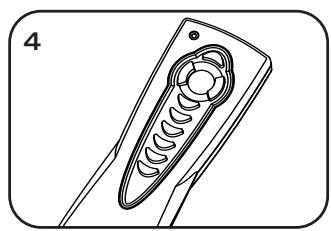

4) Kaukosaadin
5) Käytöopas
6) Muuntaja

Toiminnot

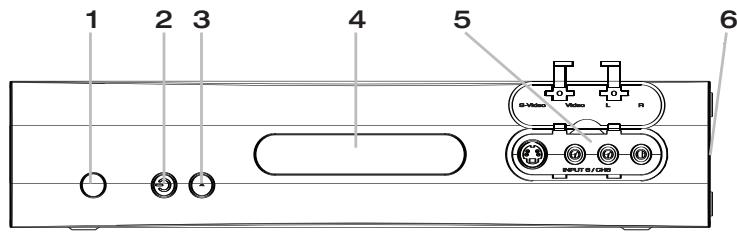

Control Center™ 540C -ohjauskeskuksen etuosa, kun kuori on paikallaan

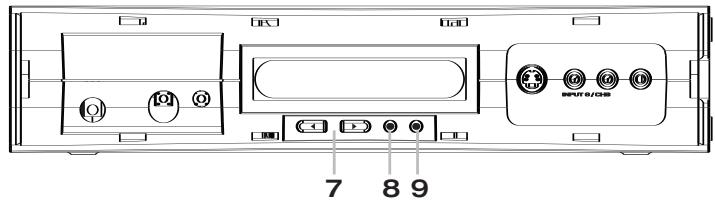

Ohjauskeskuksen etuosa, kun kuori on poistettu

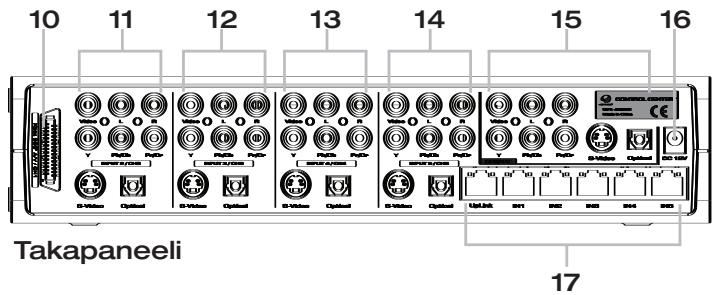

1) IR-vastaaotin
2) Virta-/valmiustila-painike ja -merkkivalo
3) Tulokanava-painike
4) Näyttröuutu
5) AV-tulokanava 6
6) Control CentreTM 540C -ohjauskeskuksen kuoren poistamisessa käytettävä kolo
7) Näytö navigointipainikkeet
8) Peruuta-/Takaisin-painike
9) Vahvista-/Hyväksy-painike
10) Xbox 360TM -konsolin AV-tulokanava
11) AV-tulokanava 2
12) AV-tulokanava 3
13) AV-tulokanava 4
14) AV-tulokanava 5
15) AV-moniulostulokanava
16) DC IN 12 V -virtaliitin
17) 5-porttinen 10/100 Ethernet -keskitin

Control Center™ 540C -ohjauskeskuksen AV -tulokanavat ja -liittimet

Control Center™ 540C -ohjauskeskuksessa on kuusi AV-tulokanavaa, joilla Xbox 360^TM -konsoli ja enintään viisi muuta AV-laitetta voidaan kytkeä yhteen TV-laitteeseen.

Tulokanava 1

Xbox 360^TM -konsolin kytkemiseen tarkoitetu kanava, joka soveltuu sekä äni-että videosignaalien siirtämiseen.

Tulokanavat 2 -5

AV-liitännät ovat seuraavat:

komposittivideo, komponenttivideo, vasen ja oikea ääni, S-video sekä digitaalinen optinen ääni.

Tulokanava 6

Tämä kanava sijaitsee kuressa alasvetopaneelin alla.

AV-litännät ovat seuraavat:

komposiittvideo, vasen ja oikea äni sekä S-video.

AV-monilostulokanava

AV-moniulostulokanava kytkee kaikki tulokanavat TV-laitteeseen.

Moniulostulokanan van kautta voidaan kytkea seuraavat liitannat: komposittivideo, vasen ja oikea aani, componenttivideo, S-video sekä digitaalinen optinen aani.

Tietoja kuvan laadusta

Television kuvan laatu vaihtelee käytetyn tulolitäntätypin mukaan. Selvita paras liitäntätapa TV-laitteen käytöoppaan ja alla olevien tieto-jen avulla.

HD (teräväpiirto) -tarkkuutta (kuten 480p, 720p ja 1080i) tuetaan vain komponenttivideoliitäntöjen kanssa

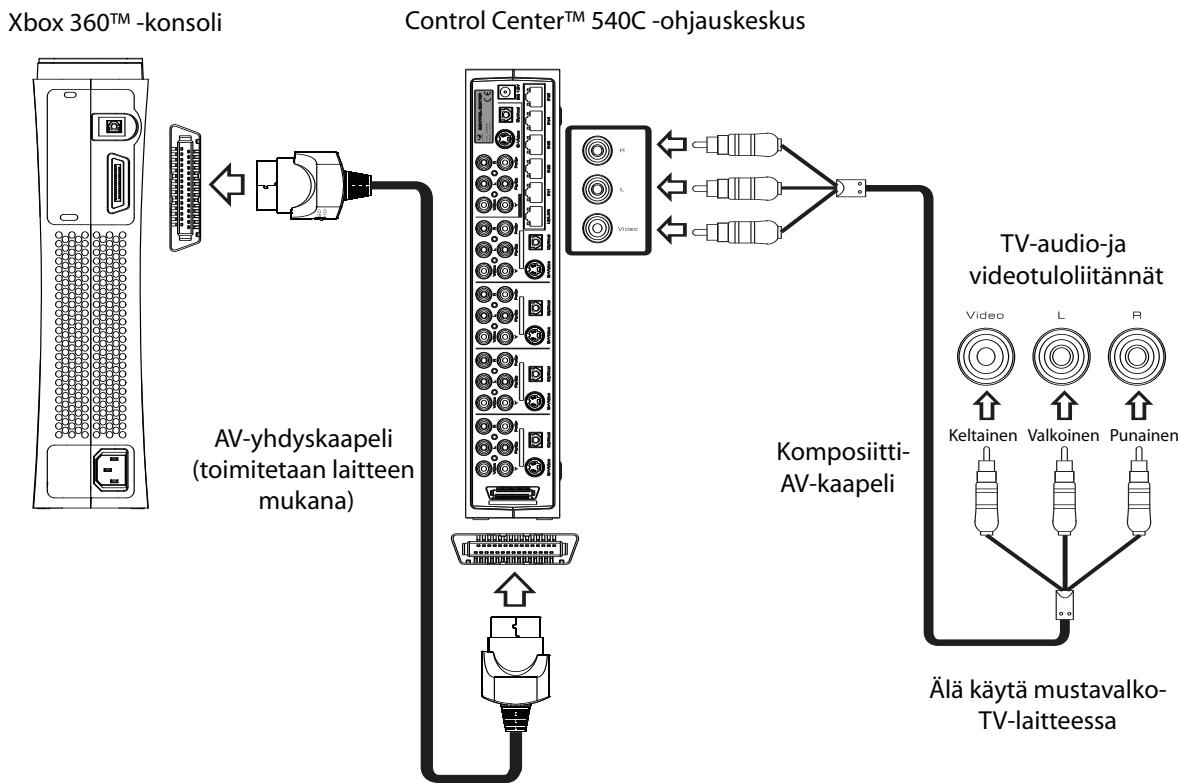

Laitteen kytkeminen TV-laitteeseen komposiitti-AV-kaapelilla

Kytke Xbox 360^TM -konsoli ja Control Center™ 540C -ohjauskeskus komposiittivideokaapelilla (stereoääni) TV-laitteseen kuvan mukaisesti.

1) Kytke AV-yhdfskaapeli (sisälty toimitukseen) Xbox 360TM -konsolin takana olevaan AV-liittimeen ja Control CenterTM 540C -ohjauskeskuksen Tulokanava 1 -liittimeen.
2) Kytke ensin komposiitti-AV-kaapeli (ei sisäilly toimitukseen) Control Center™ 540C -ohjauskeskuksen AV-moniulostulokanavaan ja sitten

TV-laitteseen. Kytke värikoodilla merkityt komposiitti-AV -kaapelin liit timet vastaaviin Control Center™ 540C -ohjauskeskuksen takapanelin ja TV-laitteen liittimiin.

HUOMAUTUS: Jos käytössä on mustavalko-TV, jossa on vain yksi änen sisäantuloliitin, kytke joko valkoinen tai punainen liitin TV-lait-teen äänitulolitäntäan.

3) Valitse sopiva TV-laitteen videotuloliiäntä. (Lisātietoja on TV-laitteen käytöoppaassa.)

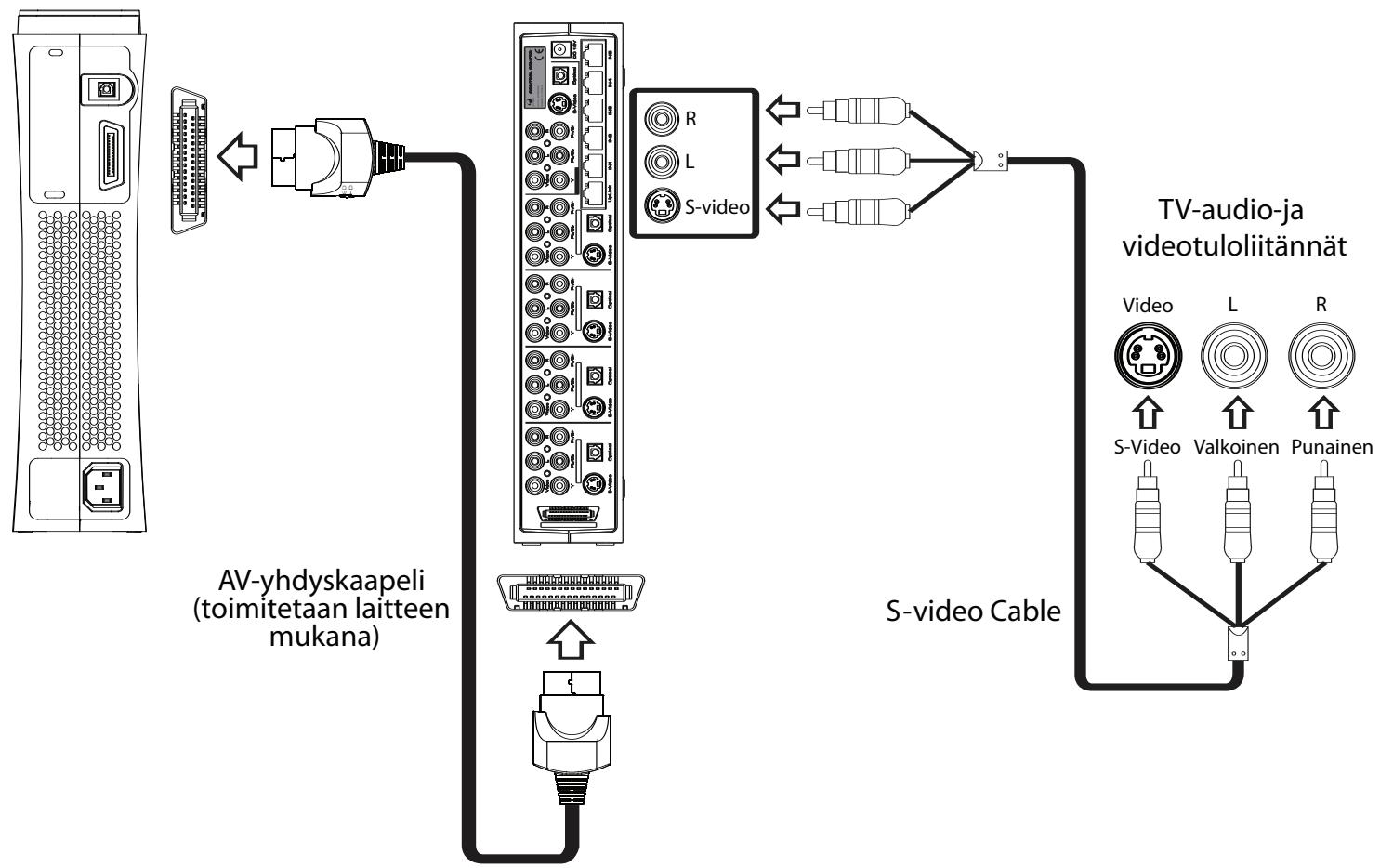

Laitteen kytkeminen TV-laitteeseen S-video-kaapelilla

Kytke Xbox 360^TM -konsoli ja Control Center™ 540C -ohjauskeskus S-video-kaapelilla (stereoääni) TV-laitteeseen kuvan mukaisesti.

1) Kytke AV-yhdfskaapeli (sisälty toimitukseen) Xbox 360TM -konsolin takana olevaan AV-liittimeen ja Control CenterTM 540C -ohjauskeskuksen Tulokanava 1 -liittimeen.
2) Tarkista, etta Control Center™ 540C -ohjauskeskuksen S-video-signaalin ulostulo tulee sisääntulo 1:stä (Xbox 360™ -konsoli).

HUOMAUTUS: Jos pääätä kytkeä Control Center™ 540C -ohjauskeskuksen TV-laitteen S-video-sisäantuloon, sinun on valittava Control Center™ 540C -ohjauskeskuksesta S-video-asetus, jotta kuva nakyyy oikein. Jos käytät S-video -liitää ja TV-laitteessa ei näy kuvaa, tarkista, etta Control Center™ 540C -ohjauskeskuksen ulostuloksi on valittu S-V. Lisätietoja asentamisesta on kohdassa Control Center™ 540C -asetukset.

TÄRKEÄÄ: AV-ulostuloasetuksa on muutettava vain, kun käytössä on sisäantulo 1 (Xbox 360^TM -konsoli). Sisäantulojen 2-6 AV-signaalit ohjataan suoraan Control Center™ 540C -ohjauskeskukseen ja ulostulo tapahtuu monitulokanavan vastaavista liittännöistä.
3) Kytke S-video-kaapeli (ei sisälly toimitukseen) ensin Control Center™ -ohjauskeskuksen AV-moniulostulokanavaan ja sitten TV-laiteseen.
MUISTA: S-video-liitäntä ei siirä äänisignaaleja, joten sen yhtey-dessä on käytettävä oikeaa ja vasenta äänikaapelia tai digitaalista optista kaepelia (eivät sisally toimitukseen).
4) Valitse sopiva TV-laitteen videotuloliiäntä. (Lisātietoja on TV-laitteen käytöoppaassa.)

Xbox 360^TM -konsoli
Control Center™ 540C -ohjauskeskus

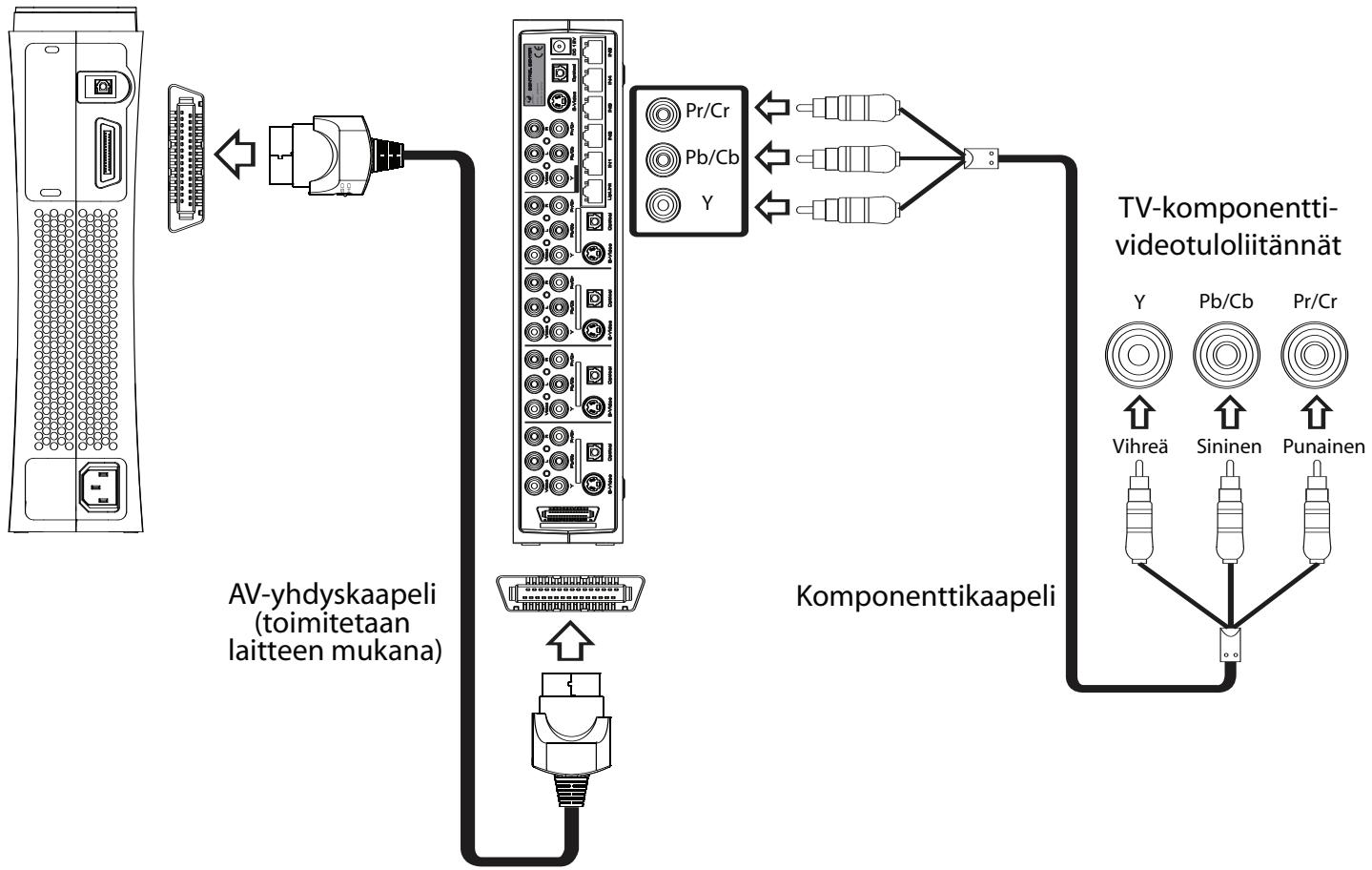

Laitteen kytkeminen TV-laitteeseen komponenttivideokaapelilla

Kytke Xbox 360^TM -konsoli ja Control Center™ 540C -ohjauskeskus komponenttivideokaapelilla (stereoäni) TV-laitteseen kuvan mukaisesti.

1) Kytke AV-yhdfskaapeli Xbox 360^TM -konsolin takana olevaan AV-littimeen ja Control Center™ 540C -ohjauskeskuksen Tulokanava 1 -littimeen.

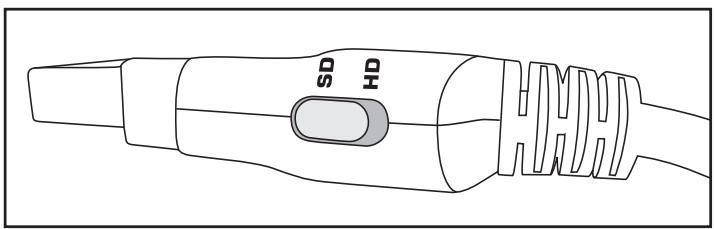

2) Liu'uta A.V-yhdfskaapelin kytkin SD-tai HD-asentoon. HD-asento on valittava, jos TV-laite tukee teraväpiirtotarkkuutta (esimerkiki si 480p, 720p tai 1080i).

3) Tarkista, etta Control Center™ 540C -ohjauskeskuksen komponenttivideosignaalin ulostulo tulee sisääntulo 1:stä (Xbox 360-konsoli).

HUOMAUTUS: Jos pääätä kytkeä Control Center™ 540C -ohjauskeskuksen TV-laitteen komponenttivideosisäantuloon, sinun on valittava Control Center™ 540C -ohjauskeskuksesta komponentivideoasetus, jotta kuva näkyy oikein. Jos käytä komponenttivideoliitää ja TV-laitteessa ei näy kuvaa, tarkista, etta Control Center™ 540C -ohjauskeskuksen ulostuloksi on valittu YUV tai Y, Pb/Cb, Pr/Cr. Lisätietoja asentamisesta on kohdassa Control Center™ 540C -asetukset.

4) Kytke componenttikaapeli (ei sisally toimitukseen) AV-moniulostu-lokanavaan ja TV-laitteeseen. Kytke varikoodilla merkityt componenttikaapelin liittimet vastaaviin Control Center™ 540C -ohjauskeskuksen takapaneelin ja TV-laitteen liittimiin.

MUISTA: Komponenttivideolitäntä ei siirr äänisignaaleja, joten sen yhteydessä on käytettä oikeaa ja vasenta äänikaapelia tai digita-ista optista kaapelia (molemmat mydään erikseen).

5) Valitse sopiva TV-laitteen videotulolitäntä. (Lisātietoja on TV-laitteen käytöoppaassa.

Xbox 360^TM -konsoli

Laitteen kytkeminen äenentoistojärkestelmään digitaalisella optisella kaapelilla

Jotta voisit kuunnella digitaalista optista äntä Xbox 360^TM -konsolilla, kytke digitaalinen optinen kaapeli Control Center™ 540C -ohjauskeskuksen takapaneelissa olevaan digitailisen optisen änen ulostulolilitäntään.

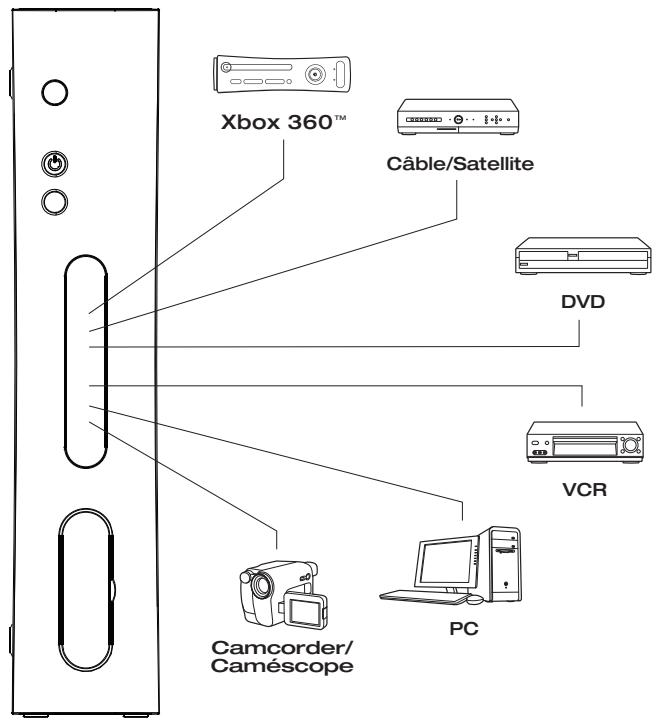

Useamman kuin yhden AV-laitteen käytäminen Control Center™ 540C -ohjauskeskuksessa

Control Center™ 540C -ohjauskeskus on suunniteltu siten, etta sen avulla voidaan kytkeä enintään viisi muuta AV-laitetta yhteen TV-laitteeseen. Tulokanavat 2 -6 on varattu naille lisälaitteille.

Kuvassa nakyvat AV-laitteet ovat viitteellisia. Käytössä olevat AV-lait-teet kytketaän tulokanaviin 2-6. Näyttruutuun on esiohjelmoituyleisimplien AV-laitteiden nimilyhenteet (esimerkiksi DVD, VCR). Nämæesiohjelmodut kanavien sisäantulonimet voidaan helposti muokata kokoonpanova vastaaviksi.

Lisātietoja asentamisesta on kohdassa Control Center™ 540C -asetukset. Tarkista laiteen ja TV-laitteen AV-ulostulokanavat ja valitse sitten liitäntätapa.

HUOMAUTUS: Kaikkien käytössä olevien AV-laitteiden kytkemiseen saatetaan tarvita lisäkaapeleita.

Normaali usean laitteen asennuskokoonpano:

TÄRKEAA:

Kukin tulolitäntä voi käytäa vain samaa typpä olevaa ulostulolitän-täa (lapivientjärestelmä).

Esimerkiki tulokanan 2 - 6 componenttivideoon kiinnitettyä componenttivideokaapelia voidaan käytää vain componenttivideoulostu- lon kautta. Sitä El VOI käytää S-video-, komposittivideo-tai stereoäniulostulojen kautta.

MUISTA: Komponenttivideo-ja S-video-litannät eivät siirä äänisignaaleja, joten niiden yhteydessä on käytettä oikeaa ja vasenta äänikaapelia tai digitaalista optista kaapelia.

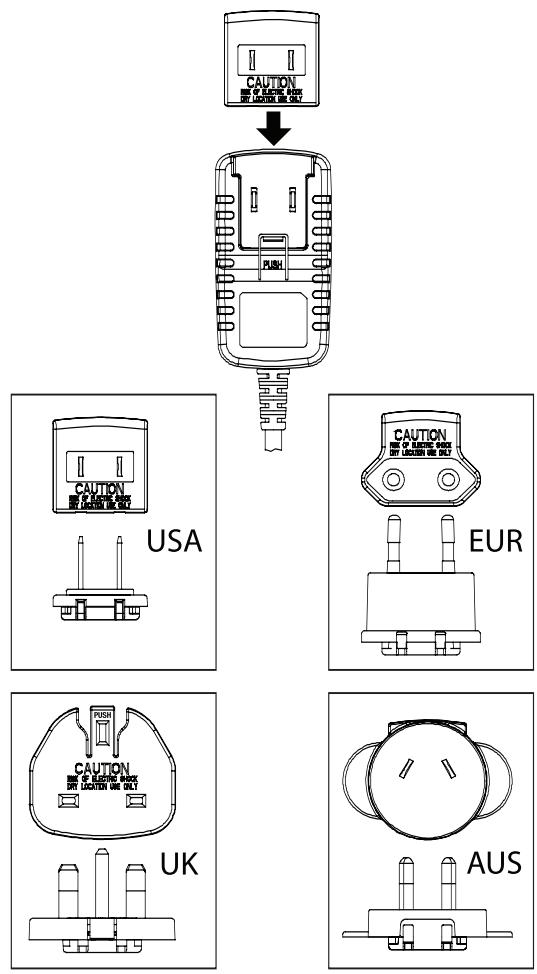

Muuntajan kytkeminen

1) Kytke muontaja Control Center™ 540C -ohjauskeskuksen takana olevaan DC 12V -sisääntulolittimeen.
2) Kytke muuntaja pistorasiaan.

HUOMAUTUS: Joillakin alueilla muuntaja voi sisältaa alueellisia lisäsovittimia, jotka on suunnitelu käytettäviksi paikallisissa pistora-sioissa. Jos lisäsovittimen käytto on tarpeen, liu'uta sopiva sovitin muuntajaan kuvan osoittamalla ravall:

Control Center™ 540C -asetukset

Voit muuttaa Control CenterTM 540C -ohjauskeskuksen yksittäisiä
asetuksia. Mukautettavia asetuksia ovat
CH1 OUT - ulostulokokoonpano
LIGHT - taustavalon määritys
INVERT - näytötekstin varin kääntö
BRIGHT - näytön kirkkaus
SPEAKER - merkkiäni
RESTORE - tehdasoletusasetuksien palautus
CH NAME - kanavan sisääntulonimet.

Asetusten muuttaminen

1) Tarkista, etta Control Center™ 540C -ohjauskeskukseen on kytketty virta.
2) Poista Control Center™ 540C -ohjauskeskuksen kuori varovasti.
3) Selaa asetuksia käytämälä nayton navigointipainikkeita (< / >).
4) Kun nayttönn tulee haluamasi asetus, hyväksy se painamalla vihreä painiketta. Mukauta asetuksia käytämälä navigointipainikkeita (< / >). Hyväksy ja tallenna haluamasi asetus painamalla vihreä painiketta tai peruuta painamalla punaista painiketta.

Asetus 1: CH1 OUT

Xbox 360^TM - konsolista voi lähteä erilaisia AV-signaaleja, joten Control Center™ 540C -ohjauskeskus on säädettävä lahettämään valittuun TV-laitteen liitäntätatapaan sopivaa ulostulosignaalia. Komponenttivideon oletusasetus on YUV. Märritä S-V lahettämään S-video-signaalia seuraavasti:

Selaa esi CH1 OUT -asetus käytämällä nayton navigointipainikkeita (< / >). Siirry valinnasta toiseen painamalla vihreaa painiketta. Valitse joko S-V tai YUV käytämällä nayton navigointipainikkeita (< / >). Tallenna asetus painamalla vihreaa painiketta.

HUOMAUTUS: Jos TV-laitteessa ei näy kuvaa, tarkista, etta CH1-ulostulo on märitetty oikein käytämä liitantätavan mukaisesti.

Asetus 2: LIGHT (VALO)

Käytettävissa on kolme taustavaloasetusta: aina OFF, aina ON ja AUTO.

Tee tarvittavat muutokset noudattamalla Asetusten muuttaminen - kohdassa annettuja ohjeita.

Asetus 3: INVERT (KÄÄNTEINEN)

Muuta taustavärä käantämälä nayttöruudun vari (vaaleanvihrea tai musta).

Tee tarvittavat muutokset noudattamalla Asetusten muuttaminen - kohdassa annettuja ohjeita.

Asetus 4: BRIGHT (KIRKKAUS)

Muuta nayttruudun taustavalotasao (kaksi kirkkaustasao käytettävissä).

Tee tarvittavat muutokset noudattamalla Asetusten muuttaminen - kohdassa annettuja ohjeita.

Asetus 5: SPEAKER (KAIUTIN)

Control Center™ 540C -ohjauskeskuksessa on merkkiäni, joka kuuluu kunkin tulokanan asetusten hyväksymisen yhteydessä. Äänivalnnaksi voidaan märittä ON tai OFF.

Tee tarvittavat muutokset noudattamalla Asetusten muuttaminen - kohdassa annettuja ohjeita.

Asetus 6:RESTORE (PALAUTUS)

Voit palauttaa kaikki käytäjan tekemät asetukset alkuperäisiki tehdasoletusasetuksiksi.

Tee tarvittavat muutokset noudattamalla Asetusten muuttaminen - kohdassa annettuja ohjeita.

Tulokanavaa numero (1) EI VOI muuttaa.

CH 2 -6 -kanavien oletusnimet voi tarvittaessa muuttaa. Control Center™ 540C -ohjauskesukseen kytkettyjen AV-laitteiden 8 merkkiaä pitkät nimet voi muuttaa, jotta ne on helppo tunnistaa. Voit esimerkiksi märittä tulokanavalle 2 tekstin PS2 seuraavasti:

1) Tarkista, etta Control Center™ 540C -ohjauskeskukseen on kytketty virta.
2) Poista varovasti Control Center™ 540C -ohjauskeskuksen kuori.
3) Valitse uudelleenimettävä tulokanava kaukosoätimellä.
4) Selaa CH NAME -asetus käytämällä naytön navigointipainikkeita (< / >). Aloita kanavan nimen vahtaminen painamalla vihreaa painiketta.
5) Näyttróuudussa nákyvä kohdistin vilkkuu vasemmalla olevan ensimmäisen C-kirjaimen kohdalla. Navigointipainikkeita (< / >) käytämäla voit selata kirjaimia, kunnes haluamasi kirjain on nákyvissä. Vahvista valinta painamalla vihreaa painiketta ja siirry seuraavaan muutettavaan kirjaimeen.
6) Tallenna uusi tulokanavanimi pitämällä vihreaa painiketta alhaalla 3 sekunnin ajan.

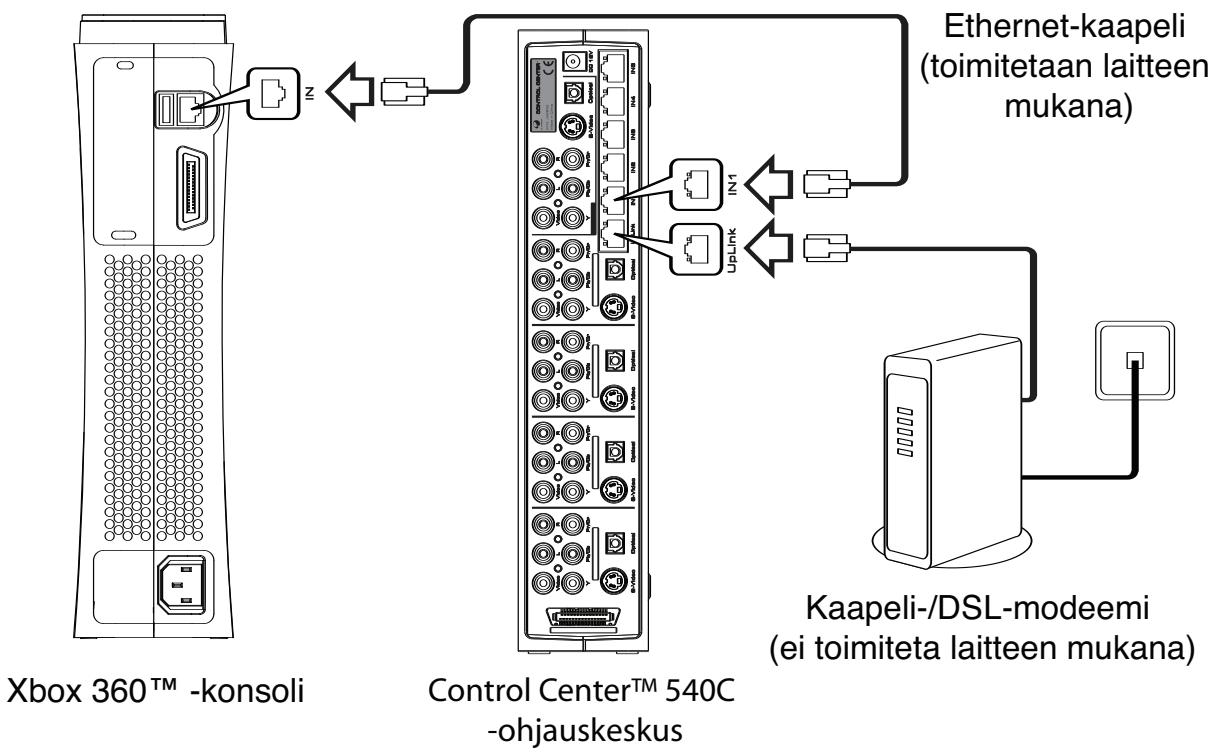

Verkkoyhteyden muodostaminen

Control Center™ 540C -ohjauskeskuksessa on kiinteä 5-porttinen 10/100Mbps Ethernet -keskitin. Keskitintä käytetään muodostettaessa yhteyttä Xbox Live® -palveluun, kotiverkkoon ja muihin verkkokäyttoön tarkoitettuihin laitteisin.

HUOMAUTUS: Xbox Live® -palvelun käytäminen edellyttäa nopeaa Internet-yhteytta (kaapeli tai DSL).

1) Kytke Ethernet-kaapeli (sisältyt toimitukseen) Xbox 360™ -konsolin takana olevaan Ethernet LAN -porttiin ja Ethernet-kaapelin toinen pää Control Center™ 540C -keskittimen IN1-nimiseen porttiin.

2) Kytke Ethernet-kaapeli Control Center™ 540C -keskittimen

UPLINK-porttiin ja Ethernet-kaapelin toinen pää nopeaan modeemiin.

HUOMAUTUS: Voit kytkeä muita laitteia Ethernet-keskittimen

LAN-portteihin 2 -5.

Seuraavassa taulukossa on kuvattu käytön aikana nakyvien LAN-portin LED-merkkivalojen tilat.

LED-tila	Kuvaus
(kullanruskeana) palava	yhteys
(keltaisena) vikkkuva	tietojen vastaanotto

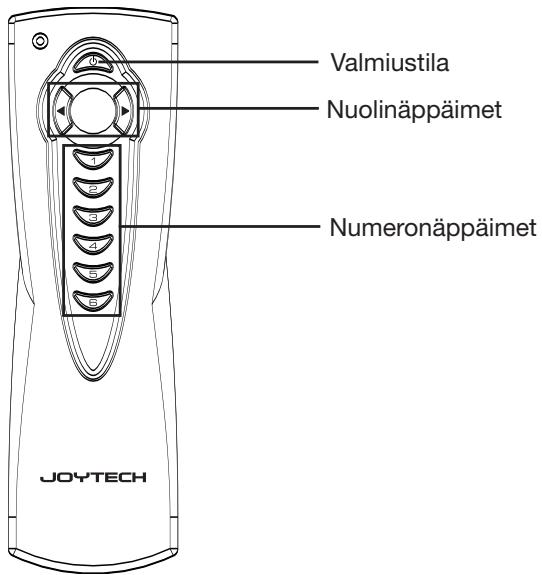

Kaukosäädin

Voit selata tulokanavia painamalla Control Center™ 540C -ohjauskeskuksen etupaneelissa olevaa Sisäantulon valinta -painiketta. Voit myös valita kunkin tulokanavan kaukosäätimen nuoli-tai numeronäppäimilla.

Voit siirtäa Control Center™ 540C -ohjauskeskuksen valmiustilasta normaalitilaan painamalla kaukosäätimen Valmiustila-painiketta.

Oire	Mahdollinen ongelma	Mahdollinen ratkaisu
Virran kytkeminen Control CenterTM 540C -ohjausyk-sikkönn ei onnistu	Virta ei ole kytkettnä	Kytke virta painamalla joko Control CenterTM 540C -ohjauskeskuksen etuosassa olevaa Virta-/valmiustila-painiketta tai kaukosättemin Virta-/valmiustila-painiketta.
	Yksikkö on almiustilassa	Kytke virta painamalla joko Control CenterTM 540C -ohjauskeskuksen etuosassa olevaa Virta-/valmiustila-painiketta tai kaukosättemin Virta-/valmiustila-painiketta.
	Pistorasia ei toimi	Testaa pistorasia kytkemällä sihen toinen laite.
Control CenterTM 540C -ohjauskeskuksen virta on kytkettnä, mutta TV-lait-teessa ei näy kuvaa	Control CenterTM 540C -ohjauskeskus on kytketty TV-laitteseen värärn	Tarkista, että Control CenterTM 540C on kytketty oikein TV-laitteseen.
	TV-laitteesta on valittu värärä tulokanava	Tarkista, että TV-laitteesta on valittu oikea videotulolitäntä. (Lisätietoja on TV-laitteen käyttröhjeessa.)
	AV laitteet on kytketty Control CenterTM 540C -ohjauskeskuksen värärn	Varmista, että AV-laite on kytketty Control CenterTM 540C -ohjauskeskuksen oikein.
	Control CenterTM 540C -ohjauskeskustesa on valittu värärä laitekanava	Tarkista, että olet valinnut Control CenterTM 540C -ohjauskeskustesa oikean tulokanavan.
Control CenterTM 540C -ohjauskeskuksen virta on kytkettnä, mutta TV-lait-teesta ei kuulu äntä	S-video-ja componenttili-itännät sirtävät vain kuvatietoja	Tarkista, että Control CenterTM 540C -ohjauskeskuseen liettyyn AV-laitteseen on kytketty myös JOKO vasen tai oikea änen sisääntulolitäntä tai digitaalinen optinen sisääntulolitäntä.
Kaiuttimista ei kuulu äntä	TV-laitteen ja AV-laitteiden äänenvoimakkuus on liian alhainen	Lisää AV-laitteiden äänenvoimakkuutta.
AV-laitteen katselun aikana ilmenee taustahäiriöitä	Littimet ovat lóysällä	Tarkista, että AV-laitteiden väliset liitännät on kiinnitety asianmukaisesti.
	Jotkin AV-laitteet saattavat lähettä voimakkaita sig-naaleja, kun niiden virta on kytkettnä	Katkaise virta sellaisista Control CenterTM 540C -ohjauskeskuseen liitetyistä AV-laitteista, jotka eivät ole tällä hetkellä käytössä.

Battery Care

• Alä irrota tuotetta, kun konsoliin on kytketty virta.
• Alä altista tuotetta suurille lampötiloille tai kosteudelle.
• Älä upota tuotetta veteen aläkä anna sen kastua. Käytä tuotetta vain kuvissa olosuhteissa.
• Pienten lasten tulisi käytää tuotetta vain aikuisen valvonnassa.
• Jos tuotteen kanssa käytetään lisälitteita, jotka eivät ole JOYTECHin myymiä tai suosittelemia, on vaarana tulipalo, sähköisku tai tuotteen tai ihmisten vahingoittuminen.
• Älä puhdista tuotteen osia alkoholilla, alkoholia sisälävillä puhdistusaineilla tai vahvoilla hioma-aineilla. Käytä kevyesti kostutettua pehmeäa kangasta.
• Tuotteessa ei ole huollettavia osia. Takuu raukeaa, jos tuotteeseen kohdistetaan omavaltaisia toimenpiteitä.

TÄRKEITÄ TERVEYSVAROITUKSIA

Valoherkkysepilepsia

Pieni vahemmistro ihmisistä voi saada epileptisen kohtauksen altistuessaan visuaalisille kuville, kuten videopolien valkkyville valoille tai kuvoille. Videopolit saattavat aiheuttaa tällaisia valoherkkyysepileptisä kohtauksia myös ihmisille, joilla ei ole aiemmin esiintynyt kohtauksia.

Kohtausten aikana saattaa esintyä erilaisia oireita, kuten lievää sekavuutta, nakömuutoksia, silmän tai kasvojen nykimistä, käsien tai jalkojen nykimistä tai tärinä, ajan ja paikan tajun hamrtymista (desorientaatiota), sekavuutta tai hetkellisia tietoisuuden menetyksiä. Nämä puolestaan voivat aiheuttaa vammoja, kun ihminen kaatuu tai lyö itsensä lahellä oleviin esineisiin.

Jos sinulla ilmenee jotain näistä oireista, lopeta pelaaminen valitömasti ja ota yhteyttä laakärin.

Oireita esiyy todennaköisimmin lapsilla ja teini-ikäisillä, joten vanhempien tulisi tarkkailla lapsia ja kysä, onko heillä esiptynt oireita. Valoherkkyydestä aiheutuvien epileptisten kohtausten riski pienenee, jos toimit seuraavasti:

• Istu kauempana televisionuudusta.
• Käytä pienempää televisiota.
• Pelaa hyvin valaistussa huoneessa.
• Älä pelaa vasyneenan tai silsoin, kun vireystasosi on alentunut.

Jos sinulla tai jollakin sukulaisistasi on ollut kohtauksia tai epilepsiaa, ota yhteyttä läkärin ennen pelaamista.

On myos suositeltavaa pitää 15 minuutin tauko tunnin valein. Oikeudet tuotteen muutoksiin pidatetään.

Hävita tämän paketin sisältmä tuote / sisältmät tuotteet paikallisten ja kansallisten säannösten mukaisesti.

Takuu

Joytech-tuotteet ovat laututotteita. JOYTECH myontäa laitteelle kahden (2) vuoden korvaustakuun. JOYTECH takaa laitteen alkuperäiselle ostajalle, etta laitteessa ei ole materiaali- eikä valmistusvikjoa. Jos laitteessa ilmenee tämän takuun kattama vika, JOYTECH korjaa tai vaihtaa tuotteen maksutta. JOYTECH-takuu ei mata saturnaisia tai väliliisia vahinkoja

For technical support please consult the JOYTECH website at: www.JOYTECH.NET/SUPPORT
