MANUAL DE UTILIZADOR BS 18 LI 18V METABO

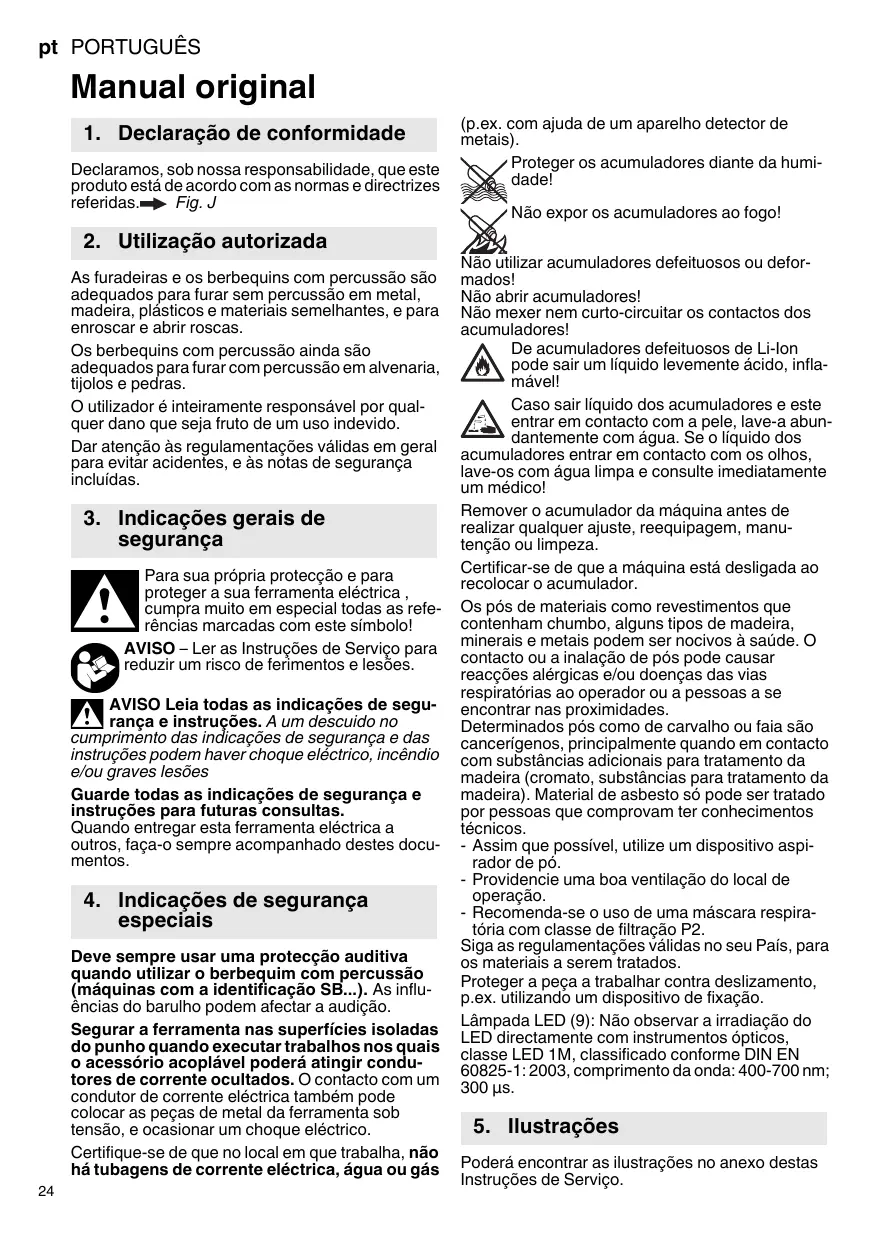

pt PORTUGUÊS Manual original

1. Declaração de conformidade

Declaramos, sob nossa responsabilidade, que este produto está de acordo com as normas e directrizes referidas. Fig. J

2. Utilização autorizada

As furadeiras e os berbequins com percussão são adequados para furar sem percussão em metal, madeira, plásticos e materiais semelhantes, e para enroscar e abrir roscas. Os berbequins com percussão ainda são adequados para furar com percussão em alvenaria, tijolos e pedras. O utilizador é inteiramente responsável por qualquer dano que seja fruto de um uso indevido. Dar atenção às regulamentações válidas em geral para evitar acidentes, e às notas de segurança incluídas.

3. Indicações gerais de

segurança Para sua própria protecção e para proteger a sua ferramenta eléctrica , cumpra muito em especial todas as referências marcadas com este símbolo! AVISO – Ler as Instruções de Serviço para reduzir um risco de ferimentos e lesões. AVISO Leia todas as indicações de segurança e instruções. A um descuido no cumprimento das indicações de segurança e das instruções podem haver choque eléctrico, incêndio e/ou graves lesões Guarde todas as indicações de segurança e instruções para futuras consultas. Quando entregar esta ferramenta eléctrica a outros, faça-o sempre acompanhado destes documentos.

4. Indicações de segurança

Deve sempre usar uma protecção auditiva quando utilizar o berbequim com percussão (máquinas com a identificação SB...). As influências do barulho podem afectar a audição. Segurar a ferramenta nas superfícies isoladas do punho quando executar trabalhos nos quais o acessório acoplável poderá atingir condutores de corrente ocultados. O contacto com um condutor de corrente eléctrica também pode colocar as peças de metal da ferramenta sob tensão, e ocasionar um choque eléctrico. Certifique-se de que no local em que trabalha, não há tubagens de corrente eléctrica, água ou gás (p.ex. com ajuda de um aparelho detector de metais). Proteger os acumuladores diante da humidade! Não expor os acumuladores ao fogo! Não utilizar acumuladores defeituosos ou deformados! Não abrir acumuladores! Não mexer nem curto-circuitar os contactos dos acumuladores! De acumuladores defeituosos de Li-Ion pode sair um líquido levemente ácido, inflamável! Caso sair líquido dos acumuladores e este entrar em contacto com a pele, lave-a abundantemente com água. Se o líquido dos acumuladores entrar em contacto com os olhos, lave-os com água limpa e consulte imediatamente um médico! Remover o acumulador da máquina antes de realizar qualquer ajuste, reequipagem, manutenção ou limpeza. Certificar-se de que a máquina está desligada ao recolocar o acumulador. Os pós de materiais como revestimentos que contenham chumbo, alguns tipos de madeira, minerais e metais podem ser nocivos à saúde. O contacto ou a inalação de pós pode causar reacções alérgicas e/ou doenças das vias respiratórias ao operador ou a pessoas a se encontrar nas proximidades. Determinados pós como de carvalho ou faia são cancerígenos, principalmente quando em contacto com substâncias adicionais para tratamento da madeira (cromato, substâncias para tratamento da madeira). Material de asbesto só pode ser tratado por pessoas que comprovam ter conhecimentos técnicos. - Assim que possível, utilize um dispositivo aspirador de pó. - Providencie uma boa ventilação do local de operação. - Recomenda-se o uso de uma máscara respiratória com classe de filtração P2. Siga as regulamentações válidas no seu País, para os materiais a serem tratados. Proteger a peça a trabalhar contra deslizamento, p.ex. utilizando um dispositivo de fixação. Lâmpada LED (9): Não observar a irradiação do LED directamente com instrumentos ópticos, classe LED 1M, classificado conforme DIN EN 60825-1: 2003, comprimento da onda: 400-700 nm; 300 µs.

Poderá encontrar as ilustrações no anexo destas Instruções de Serviço. PORTUGUÊS pt

Liga/desliga, ajustar as rotações Fig. A Ligar, rotações: Premer o gatilho (10). É possível mudar a rotação premendo no gatilho. Desligar: Soltar o gatilho (10). Nota: O ruído que aparece no desligamento da ferramenta depende do tipo de modelo (paragem rápida) e não influencia a função e a longividade da ferramenta. Legenda dos ícones: Sentido de movimentação Devagar Rápido Primeira velocidade Segunda velocidade Aparafusar Broca Sem limitação do binário Furar com percussão

Fig. A Bucha de aperto rápido Casquilho (binário, furar, furar com percussão)* Interruptor (1.ª/2.ª velocidade) Comutador do sentido de rotação (regulagem do sentido de rotação, segurança para transporte) - de ambos os lados da máquina Tecla para desbloqueio do acumulador Tecla da indicação de capacidade Indicação de capacidade e sinalizador Acumulador Lâmpada LED Gatilho *consoante o equipamento

Acumulador; indicador de capacidade e sinalização Fig. B Antes da utilização, deve carregar os acumuladores. Recarregar o acumulador quando notar um perda de rendimento. A temperatura optimizada para armazenagem é entre 10°C e 30°C.

Ajustar sentido de rotação, dispositivo de segurança para transporte (bloqueio de ligação) Fig. D

Fig. C Seleccionar o estágio de engrenagem Fig. E Accionar o interruptor (3) somente com o motor paralisado! Ajustar limitação do binário, furar, furar com percussão Fig. F

7.7 Bucha de aperto rápido

Fig. G Quando se usam brocas com um veio não metálico pode ser necessário reapertar depois de um tempo de operação muito curto . Nota para ferramentas com a designação SB...:

1. O barulho de catraca que eventualmente

escutar ao abrir a bucha (conforme função), é desligado pela contra-rotação do casquilho.

2. Fixar o acessório acoplável:

Rodar o casquilho (1) no sentido "GRIP, ZU", até passar da resistência mecânica notável. Atenção! A ferramenta ainda não está fixa! Continuar a rodar com toda a força (enquanto deve fazer um "clique"), até não possibilitar mais nenhuma resistência - somente agora a ferramenta está seguramente fixa. Limpeza: Deixar a ferramenta ocasionalmente a funcionar com a bucha de aperto rápido na vertical para baixo e rodando o casquilho totalmente no sentido "GRIP, ZU", e de seguida, rodando-o no sentido "AUF, RELEASE". O pó acumulado cai da bucha de aperto rápido.

7.8 Desenroscar a bucha

Fig. H O aparafusar sucede-se de forma análoga em ordem contrária.

8. Correcção de avarias

Sistema de controle multifuncional da ferramenta Se a ferramenta desligar por si, o sistema electrónico activou o modo auto-protecção. Soa um sinal de alerta (apito contínuo). Este sinal desliga após no máx. 30 segundos ou depois de se soltar o gatilho (10). Causas e correcções:

1. Acumulador quase vazio

Fig. A, B (O sistema electrónico protege o acumulador diante de danos devido ao descarregamento total). Se uma lâmpada LED piscar (7), o acumulador está quase vazio. Premer então a tecla (6) e controlar o estado de carga junto às lâmpadas LED (7). Estando o acumulador quase vazio, terá que ser recarregado!

2. Uma sobrecarga prolongada da máquina

ocasiona um desligamento por temperatura. Deixar arrefecer a máquina ou o acumulador. Nota: Se notar que o acumulador está demasiado quente, pode arrefecê-lo mais rapidamente no carregador "AIR COOLED".

pt PORTUGUÊS Nota: A máquina arrefece mais rapidamente quando se deixar funcioná-la na marcha em vazio.

3. Com demasiado intensidade de corrente (a

surgir p.ex. num bloqueio mais prolongado), a máquina é desligada. Desligar a ferramenta pelo gatilho (10). Depois, continuar normalmente a trabalhar. Evitar outros bloqueios.

Utilize apenas acessórios Metabo genuínos. Programa completo de acessórios, consultar www.metabo.com ou o catálogo principal.

As reparações de ferramentas eléctricas deste tipo apenas podem ser efectuadas por pessoal qualificado! Quando possuir ferramentas eléctricas Metabo que necessitem de reparos, dirija-se à Representação Metabo. Os endereços poderá encontrar sob www.metabo.com. Poderá descarregar as Listas de peças de reposição no site www.metabo.com.

11. Protecção do meio ambiente

Siga as determinações nacionais em relação à remoção e destruição ecológica de resíduos assim como, em relação à reciclagem de ferramentas usadas, embalagens e acessórios. Não deitar acumuladores no lixo caseiro! Devolver os acumuladores defeituosos ou usados ao representante Metabo! Não jogar os acumuladores na água. Só para países da UE: Não deitar as ferramentas eléctricas no lixo doméstico! De acordo com a directriz europeia 2002/96/CE sobre equipamentos eléctricos e electrónicos usados e na conversão ao direito nacional, as ferramentas eléctricas usadas devem ser recolhidas em separado e entregues a uma reciclagem ecologicamente correcta. Descarregar o acumulador na ferramenta eléctrica antes de a entregar a uma reciclagem. Proteger os contactos contra curto-circuitos (p.ex. isolar com fita colante).

Fig. I. Reserva-se o direito de proceder a alterações devidas ao progresso tecnológico. = Tensão do acumulador = Rotação em vazio Binário de aperto no aparafusamento: = Situação de aparafusamento "branda" (madeira) = Situação de aparafusamento "dura" (metal)

Binário de aperto ajustável Diâmetro máx. da broca: D1 max = Em aço D2 max = Em madeira macia D3 max = Em betão

= Número máx. de impactos = Peso (com menor acumulador) = Rosca do veio D max = Capacidade da bucha Valor total de vibrações (soma vectorial de três direcções) averiguado conforme norma EN 60745: ah, ID = Valor da emissão de vibrações (furar com percussão em betão) ah, D = Valor da emissão de vibrações (furar em metal) ah, S = Valor da emissão de vibrações (parafusos sem percussão) Kh, ... = Insegurança (vibrações) O nível de vibrações indicado nestas instruções, foi medido de acordo com um processo de medição padronizado na norma EN 60745, podendo ser utilizado para a comparação de ferramentas eléctricas. O mesmo adequa-se igualmente para uma avaliação provisória do impacto de vibrações. O nível de vibrações indicado representa as aplicações principais da ferramenta eléctrica. Porém, se a ferramenta eléctrica for aplicada para outros fins, com outros acessórios acopláveis ou insuficiente manutenção, o nível de vibração pode variar. O mesmo pode aumentar consideravelmente o impacto de vibrações durante todo o período de operação. Para uma avaliação exacta do impacto de vibrações também deverá considerar-se os tempos em que o aparelho fica desligado ou aquando ligado, porém não em operação. Isto pode reduzir nitidamente o impacto de vibrações durante todo o período de operação. Determine medidas de segurança adicionais para proteger o operador diante das acções de vibrações, como por exemplo: Manutenção da ferramenta eléctrica e dos acessórios acopláveis, manter quente as mãos, organização de sequências de operação. Valores típicos e ponderados pela escala A para o ruído: LpA = Nível de pressão sonora LWA = Nível de energia sonora KpA, KWA= Insegurança (ruído) Durante a operação, o nível de ruído pode passar de 80 dB(A). Utilizar protecções auriculares. Valores medidos de acordo com a norma EN 60745. Os dados técnicos indicados são tolerantes (de acordo com os padrões válidos individuais). SVENSKA sv Originalbruksanvisning
