METAS XT CENTER 31 - Coluna de som HECO - Manual de utilização gratuito

Tipo de produto	Caixa central passiva, bass-reflex, 2 vias
Modelo	HECO METAS XT CENTER 31
Dimensões (L x A x P)	460 x 180 x 275 mm
Potência nominal (RMS / pico)	100 W / 160 W
Potência de amplificador recomendada	30 - 160 W
Impedância	4 - 8 Ohms
Banda passante	34 - 42 000 Hz
Eficiência (1W/1m)	90 dB
Acessórios fornecidos	Pontas de borracha dura para prateleiras, pontes metálicas para conexão padrão
Conectividade	5 terminais de parafuso (bi-wiring/bi-amping possível, ajuste de agudos +2 dB)
Posicionamento recomendado	Sobre ou sob a televisão, na altura de audição
Manutenção	Limpar com um pano macio e seco; evitar umidade
Segurança	Desligar o amplificador antes da conexão; verificar as conexões para evitar curtos-circuitos
Garantia	5 anos (condições: compra nova, primeiro proprietário, sem modificação)

Perguntas frequentes - METAS XT CENTER 31 HECO

Como conectar a caixa central HECO METAS XT CENTER 31?

Desligue o amplificador. Use cabos de alto-falante de seção ≥2,5 mm². Descasque 10-15 mm, torça e insira nos terminais respeitando a fase (+/-). Aperte os parafusos. Para uma conexão padrão, as pontes metálicas estão pré-instaladas (ajuste de agudos +2 dB).

O que é bi-wiring e como realizá-lo?

O bi-wiring consiste em usar dois cabos separados para conectar o amplificador às seções graves e agudas. Remova as pontes metálicas, depois conecte um cabo nos terminais superiores (agudos) e outro nos terminais inferiores (graves). Consulte a figura 3 do manual.

Posso usar a caixa central com um amplificador estéreo comum?

Sim, a caixa central é projetada para uso em home theater, mas pode ser usada em estéreo se conectada como caixa central. Certifique-se de que o amplificador suporta impedância de 4-8 Ohms e potência compatível (30-160 W).

Como ajustar a acentuação dos agudos (+2 dB)?

Na fábrica, as pontes metálicas são instaladas para ativar o +2 dB. Se desejar uma resposta linear, solte os terminais envolvidos e remova a ponte. Para reativar, recoloque a ponte entre o terminal adicional e o terminal positivo dos agudos.

Quais são as distâncias de posicionamento recomendadas?

A caixa central deve ser colocada diretamente sobre ou sob a televisão, na altura de audição. Evite obstáculos entre ela e a posição de audição. Nenhuma distância específica da parede é fornecida para este modelo, mas deixe pelo menos 10 cm atrás para a ventilação das aberturas bass-reflex.

Posso combinar esta caixa com o subwoofer Metas XT Sub 251A?

Sim, ela é acusticamente e visualmente adequada. Conecte o subwoofer à saída dedicada do seu receptor AV. Siga as instruções do manual do subwoofer. A figura 6 ou 7 do manual mostra duas configurações dependendo se o receptor tem ou não saída para subwoofer.

Como evitar danificar a caixa?

Não force excessivamente os graves ou agudos. Evite distorção sonora: abaixe imediatamente o volume se ouvi-la. Use um amplificador de potência adequada (30-160 W). Amplificadores de baixa potência podem danificar a caixa em volume médio por saturação.

Qual é a garantia da caixa HECO METAS XT CENTER 31?

A HECO oferece uma garantia de 5 anos a partir da data de compra, válida para o primeiro proprietário. Cobre defeitos de material e fabricação. Para qualquer reclamação, entre em contato primeiro com seu revendedor.

A caixa é compatível com fixação na parede?

O manual não menciona um suporte de parede específico. A caixa foi projetada para ser colocada em uma superfície plana (prateleira, móvel). Se desejar fixá-la na parede, use um suporte adequado ao seu peso e dimensões (460 x 180 x 275 mm).

O que fazer se eu perder as pontas de borracha dura?

Você pode entrar em contato com o serviço pós-venda da HECO ou seu revendedor. Pontas de reposição estão disponíveis. Enquanto isso, coloque a caixa em uma superfície estável sem as pontas, mas isso pode causar ressonâncias indesejadas.

MANUAL DE UTILIZADOR METAS XT CENTER 31 HECO

HECO METAS XT 301, 501 E 701 IN FUNZIONAMENTO STEREO

COLLEGAMENTO AD UN RICEVITORE AV

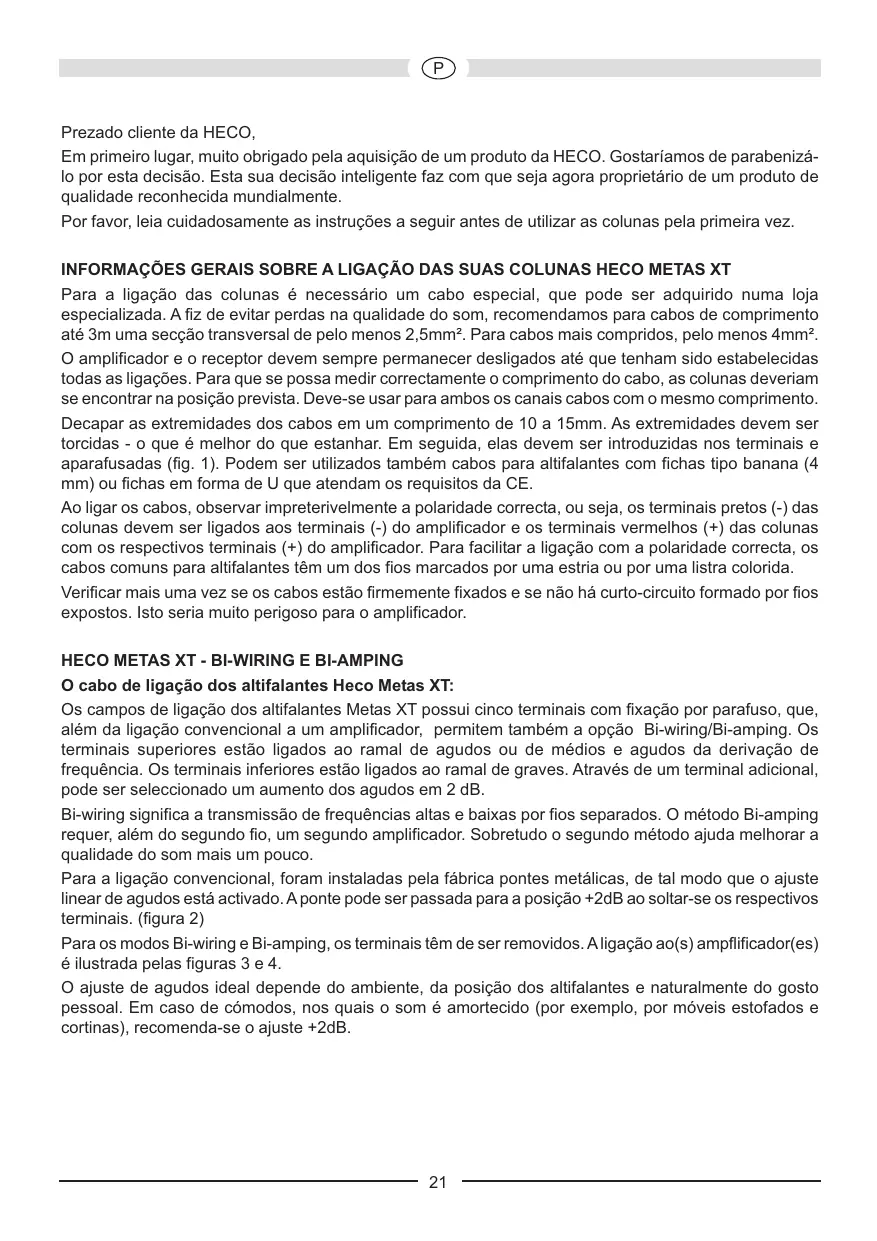

Prezado cliente da HECO,

Em primeiro lugar, muito obligado pela aquisicao de um produit da HECO. Gostaríamos de parabenizálo por esta decisão.Esta sua decisao inteligente faz com que sera ahora proprietário de um produit de qualida reconhecida mundialmente.

Por favor, leia cuidadosamente as instruções a seguir antes de utilizes as colunas pela primarya vez.

INFORMAÇÉS GERAIS SOBRE A LIGAÇAO DAS SUAS COLUMNAS HECO METAS XT

Para a ligação das colunas é necessário um cabo especial, que pode ser adquirido numa loja especializada. A faz de evaporar perdas na qualida do som, recomendamos para cabos de complemento até 3m uma secção transversal de pelo menos 2,5mm^2 . Para cabos mais compridos, pelo menos 4mm^2 .

O amplificador e o receptor devem sempre permanecer desligados até que tenham sido estabelecidas todas as ligações. Para que se possa medir correctamente o comprimento do cabo, as colunasdeeriam se encontrar na posão prevista. Deve-se usar para eles os canais cabos com o mesmo comprimento.

Decapar as extremidades dos cabos em um comprimento de 10 a 15mm. As extremidades devem ser torcidas - o que é melhor do que estanhar. Em seguida, elas devem ser introduzidas nos terminais e aparafusadas (fig. 1). Podem ser realizados también cabos para altifalantes com fchas tipo banana (4 mm) ou fchas em forma de U que atendam os requisitos da CE.

Ao ligar os cabos, observar impreterivelmente a polaridade correcta, ou sera, os terminais pretos (-) das colunas devem ser ligados aos terminais (-) do amplificador e os terminais vermelhos (+) das colunas com os respectivos terminais (+) do amplificador. Para fazer a ligação com a polaridade correcta, os cabos comuns para altifalantes tem um dos fios marcados por uma estria ou por uma listra colorida.

Verificar mais uma vez se os cabos estao firmamente fixados e se nao ha curto-circuito formado por fios expostos. Isto sera muito perigoso para o amplificador.

HECO METAS XT - BI-WIRING E BI-AMPING

O cabo de ligação dos altifalantes Heco Metas XT:

Os Campos de ligação dos altifalantes Metas XT possui cinco terminais com fixação por parafuso, que, às dema ligação convencional a um amplífico, permitem tambem a opção Bi-wiring/Bi-amping. Os terminais superiores está ligados ao ramal de agudos ou de médios e agudos da derivação de frequência. Os terminais inferiores está ligados ao ramal de graves. Atrasvés de um terminal adicional, pode ser selecionado um aumento dos agudos em 2 dB.

Bi-wiring significa a transmissao de frequencias altas e baixas por fios separados. O método Bi-amping quer, algo do segundo fio, um segundo amplificador. Sobretudo o segundo método ajuda melhorar a qualida do som mais um peuco.

Para a ligação convencional, foram instaladas pela fábrica pontes metálicas, de tal modo que o ajuste linear de agudos está activado. A ponte pode ser passada para a posicao +2dB ao soltar-se os respectivos terminais. (figura 2)

Para os modos Bi-wiring e Bi-amping, os terminais tem de ser removidos. A ligaçao ao(s) amplificador(es) é ilustrada pelas figuras 3 e 4.

O ajuste de agudos ideal depende do ambiente, da posicao dos altifalantes e naturalmente do gosto pessoal. Em caso de comodos, nos quais o som é amortecido (por example, por moveris estofados e cortinas), recomenda-se o ajuste +2dB

HECO METAS XT 301, 501 E 701 NO MODO ESTÉREO

Se acquire a posicao ideal para escatar quando as colunas e o local onde se encontra a pessoa que escuta formam um triangulo isosceles. Atrasv das equidistancia entre as colunas esquerda e direita e o local no qual se encontra o ouvinte, os sinais acusticos são reproduzidos em tempo real e é obtido um som natural e equilibrado.

Convém que Haj contacto visual entre a persona que esca a música e as colunas. Obstáculos amortecedores ou reflectores de som deturpam a calidad. Para instalar colunas, é necessario respeitar as seguintes distancias minimas:

Metas XT 501, 701: Pelo menos 20cm da parede traseira eleo menos 30 cm da parede lateral. Desta maneira evita-se a reproducao exagerada de graves.

Metas XT 301: Mesmo colunas instaladas em estantesdeeriamser montadas livrente,mantendo noslados e na retaguarda umdistancia minima de 10cm das paredes eobjectos. Altifalantes de agudos devem se encontrar a alta dos ouvidos.

Deveria usable os spikes jintamente fornecidos para instalar as colunas. Desta maneiracria-se um isolamento das colunas do solo que evita ressonancias nao desejadas. Pode-se optar para a coluna de instalacao livre por pés de metal ou de borracha endurecida. Para as colunas de instalacao em estantes, utilizes os pés de borracha endurecida fornecidos em anexo. Os pés devem ser aparafusados nas rocas no lado inferior da coluna.

As colunas HECO Metas XT podem ser combinadas de forma ideal com o subwoofer activo Metas XT Sub 251A. As figura 5 ilustra uma forma de ligação. Favor observar también as instruções de utilizesçao do subwoofer e do amplificador.

HECO METAS XT 301, 501 E 701 COMO ALTIFALANTE FRONTALE DE RETAGUARDA

Os altifalantes frontais devem ser posicionados à esquerda e à direita do televisor, mantendo, dentro do possível, a mesma distência, na alta dos ouvidos. Os altifalantes de retaguarda devem ser colocados muito ou melhor acreda às vezes do ouvinte, de preferência na alta dos ouvidos ou um pouco acima.

Metas XT 301: No setup do receptor AV, a frequência de transição dos canais frontal e de retaguarda deferiam ser, dentro do possível, ajustados em aproximately 80Hz .

Além disto, valem as recomendações do capítulo anterior.

HECO METAS XT CENTER 31

A coluna central Metas XT Center 31 é adequada de forma ideal, tanto no aspecto opticico como acústico, aos demais modelos de colunas Metas XT. A coluna deve ser posicionada em cima ou em baixo do televisor.

No mais, observar as instruções gerais nos capítulos anteriores.

HECO METAS XT SUB 251A

O subwoofer activo Metas XT Sub 251A è adequado de forma ideal, tanto no aspecto opticico como acústico, às colunas da série Metas XT. Favor observar as instruções de utilizesçao spécifique deste produits.

Ligação a um receptor AV

Nas figuras 6 e 7 são ilustradas das variadas formas de ligação a um receptor AV.

Fig. 6: Receptor AV sem saía subwoofer

Fig. 7: Receptor AV com saïda subwoofer

SUGESTOES PARA EVITAR AVARIAS

Todos os altifalantes HECO transmitem o melhor som possivel quando os reguladores se encontrar na posicao central, ou sera, na reproducao linear do amplificador. Com os reguladores ajustados em valor demasiamente alto, os altifalantes de graves e agudos recebam mais energia, o que, em caso de volume alto, pode provocar a destrucao dosleasedmos.

Caso possua um amplificador que tenha uma potência de saída muito maior do que a capacidade indica para os altifalantes, pode ocorro que um volume muito alto venha a causar a danificação dos altifalantes. Isto, não, ocorro somente esporadicamente.

Entretanto, amplificadores com baixa potência de saída não podem ser perigosos para os altifalantes com um volume médio, eles podem ser mais rapidamente sobreexcitados do que Amplificadores mais potentes. Esta sobreexcitação causa distorções claramente audíveis e medíveis, que podem representar grande perigo para os altifalantes.

Portanto, ao ajustar o volume, observar se ha distorções e,neste caso, abaixar imeditamente o volume. Quem gosta de ouvir música alta deveria cuidar para que a potência de saía do amplificador correponda à capacidade dos altifalantes.

EM GERAL...

amplificadores, sintonizadores (tuner) e leitores de CD, e não somente nos produits baratos, poder gerar oscilações não audíveis e de alta frequência. Caso o altifalante para(agudos venha a falhar com volumes baixos aedly,DEXAR que o Sistema sera verificado por um profissional especializzato.

DADOS TECNICOS

	Metas XT 701	Metas XT 501
Configuração:	Bassreflex de 3 vias	Bassreflex de 2 1/2 vias
Capacidade:	180 / 300 Watt	160 / 280 Watt
Impedância:	4 - 8 Ohm	4 - 8 Ohm
Faixa de frequência:	25...42 000 Hz	26...42 000 Hz
Potência recomenda para o amplífico:	30...300 Watt	30...280 Watt
Rendimento (1 Watt/1 m):	91 dB	91 dB
Dimensoes (LxAxP):	200 x 1080 x 310 mm	200 x 990 x 310 mm
Acessórios:	Pés de metal	Pés de metal
	Metas XT 301	Metas XT Center 31
Configuração:	Bassreflex de 2 vias	Bassreflex de 2 vias
Capacidade:	90 / 150 Watt	100 / 160 Watt
Impedância:	4 - 8 Ohm	4 - 8 Ohm
Faixa de frequência:	32...42 000 Hz	34...42 000 Hz
Potência recomenda para o amplífico:	30...150 Watt	30...160 Watt
Rendimento (1 Watt/1 m):	90 dB	90 dB
Dimensoes (LxAxP):	200 x 355 x 290 mm	460 x 180 x 275 mm

RESERVADOS OS DIREitos DE ALTERAÇÖS TÉCNICAS
