MANUALE UTENTE METAS XT CENTER 31 HECO

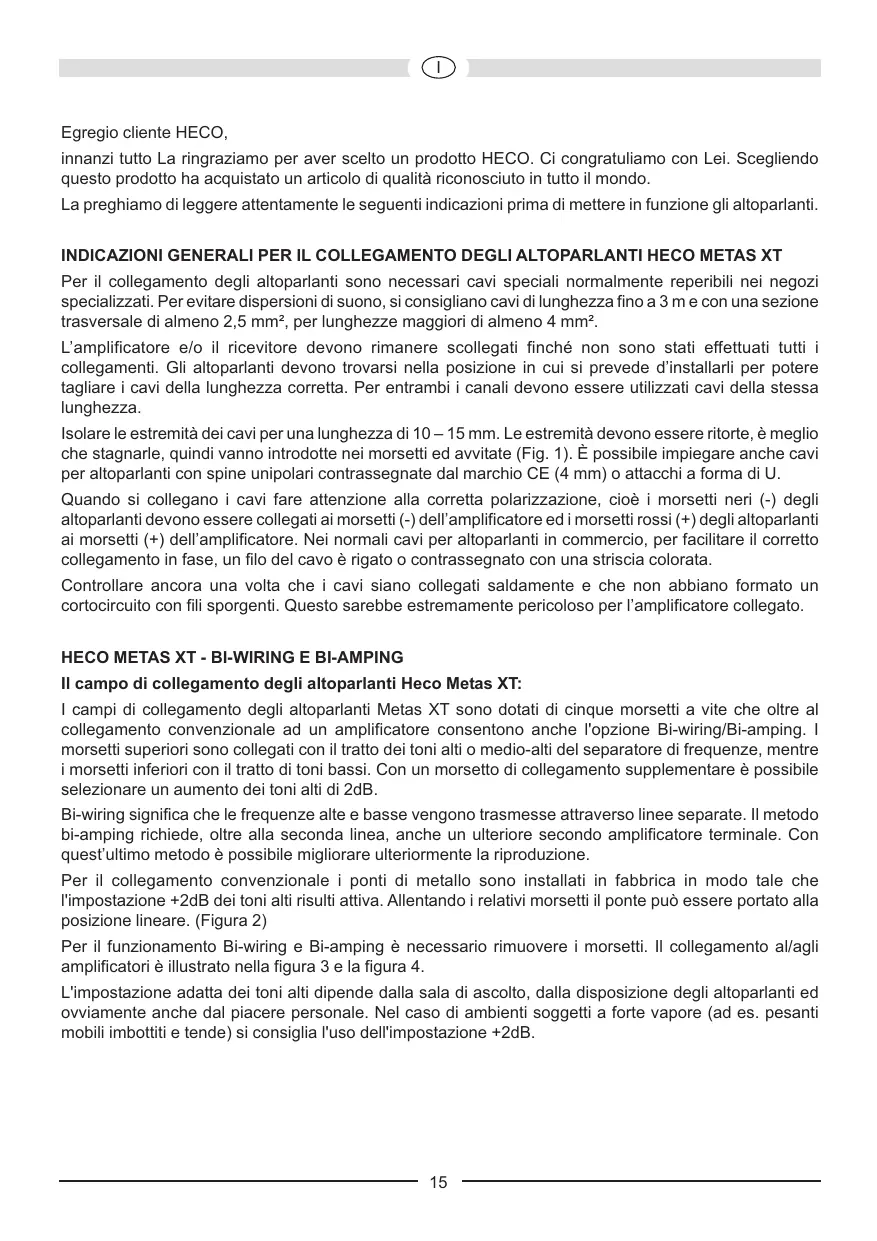

Egregio cliente HECO, innanzi tutto La ringraziamo per aver scelto un prodotto HECO. Ci congratuliamo con Lei. Scegliendo questo prodotto ha acquistato un articolo di qualità riconosciuto in tutto il mondo. La preghiamo di leggere attentamente le seguenti indicazioni prima di mettere in funzione gli altoparlanti. INDICAZIONI GENERALI PER IL COLLEGAMENTO DEGLI ALTOPARLANTI HECO METAS XT Per il collegamento degli altoparlanti sono necessari cavi speciali normalmente reperibili nei negozi specializzati. Per evitare dispersioni di suono, si consigliano cavi di lunghezza fino a 3 m e con una sezione trasversale di almeno 2,5 mm², per lunghezze maggiori di almeno 4 mm². L’amplificatore e/o il ricevitore devono rimanere scollegati finché non sono stati effettuati tutti i collegamenti. Gli altoparlanti devono trovarsi nella posizione in cui si prevede d’installarli per potere tagliare i cavi della lunghezza corretta. Per entrambi i canali devono essere utilizzati cavi della stessa lunghezza. Isolare le estremità dei cavi per una lunghezza di 10 – 15 mm. Le estremità devono essere ritorte, è meglio che stagnarle, quindi vanno introdotte nei morsetti ed avvitate (Fig. 1). È possibile impiegare anche cavi per altoparlanti con spine unipolari contrassegnate dal marchio CE (4 mm) o attacchi a forma di U. Quando si collegano i cavi fare attenzione alla corretta polarizzazione, cioè i morsetti neri (-) degli altoparlanti devono essere collegati ai morsetti (-) dell’amplificatore ed i morsetti rossi (+) degli altoparlanti ai morsetti (+) dell’amplificatore. Nei normali cavi per altoparlanti in commercio, per facilitare il corretto collegamento in fase, un filo del cavo è rigato o contrassegnato con una striscia colorata. Controllare ancora una volta che i cavi siano collegati saldamente e che non abbiano formato un cortocircuito con fili sporgenti. Questo sarebbe estremamente pericoloso per l’amplificatore collegato. HECO METAS XT - BI-WIRING E BI-AMPING Il campo di collegamento degli altoparlanti Heco Metas XT: I campi di collegamento degli altoparlanti Metas XT sono dotati di cinque morsetti a vite che oltre al collegamento convenzionale ad un amplificatore consentono anche l'opzione Bi-wiring/Bi-amping. I morsetti superiori sono collegati con il tratto dei toni alti o medio-alti del separatore di frequenze, mentre i morsetti inferiori con il tratto di toni bassi. Con un morsetto di collegamento supplementare è possibile selezionare un aumento dei toni alti di 2dB. Bi-wiring significa che le frequenze alte e basse vengono trasmesse attraverso linee separate. Il metodo bi-amping richiede, oltre alla seconda linea, anche un ulteriore secondo amplificatore terminale. Con quest’ultimo metodo è possibile migliorare ulteriormente la riproduzione. Per il collegamento convenzionale i ponti di metallo sono installati in fabbrica in modo tale che l'impostazione +2dB dei toni alti risulti attiva. Allentando i relativi morsetti il ponte può essere portato alla posizione lineare. (Figura 2) Per il funzionamento Bi-wiring e Bi-amping è necessario rimuovere i morsetti. Il collegamento al/agli amplificatori è illustrato nella figura 3 e la figura 4. L'impostazione adatta dei toni alti dipende dalla sala di ascolto, dalla disposizione degli altoparlanti ed ovviamente anche dal piacere personale. Nel caso di ambienti soggetti a forte vapore (ad es. pesanti mobili imbottiti e tende) si consiglia l'uso dell'impostazione +2dB.

HECO METAS XT 301, 501 E 701 IN FUNZIONAMENTO STEREO Si ottiene la posizione d’ascolto ottimale quando gli altoparlanti ed il punto d’ascolto formano un triangolo isoscele. Posizionando l’altoparlante sinistro e quello destro alla stessa distanza dal punto d’ascolto, i segnali acustici sono in fase e viene generato uno spettro acustico naturale e bilanciato. Gli altoparlanti devono essere visibili dal punto d’ascolto. Ostacoli fonoassorbenti o riflettenti producono distorsioni del suono. Inoltre quando si installano gli altoparlanti devono essere rispettate le seguenti distanze: Metas XT 501, 701: Dalla parete posteriore almeno 20 cm, dalla parete laterale almeno 30 cm. In questo modo si evita una riproduzione eccessiva dei bassi. Metas XT 301: Anche gli altoparlanti da scaffale dovrebbero essere installati possibilmente senza avere ostacoli, la distanza laterale e posteriore alle pareti ed oggetti dovrebbe essere almeno di 10cm, i tweeter dovrebbero trovarsi ad altezza delle orecchie. Per l’installazione devono essere utilizzati i supporti forniti in dotazione che separano gli altoparlanti dalla superficie su cui sono posati impedendo la formazione di sgradevoli risonanze. Nel caso di altoparlanti fissi è possibile scegliere tra le punte in metallo o in gomma dura, mentre per gli altoparlanti da scaffale si prega di utilizzare le punte in gomma dura comprese nella fornitura. Le punte vengono avvitate nei raccordi filettati sul lato inferiore dell'altoparlante. Gli altoparlanti HECO Metas XT possono essere combinati perfettamente con il Subwoofer Metas XT Sub 251A attivo. Alla figura 5 è visualizzate una variante di collegamento. Si prega di rispettare anche le indicazioni delle istruzioni d’uso del Subwoofer e del proprio amplificatore. HECO METAS XT 301, 501 E 701 COME ALTOPARLANTI FRONTALI O POSTERIORI Gli altoparlanti frontali vengono sistemati a destra ed a sinistra del televisore all’altezza delle orecchie e possibilmente alla stessa distanza dal televisore. Gli altoparlanti posteriori vengono sistemati a sinistra ed a destra a fianco o meglio dietro la posizione di ascolto all’altezza delle orecchie o leggermente più in alto. Metas XT 301: Nel Setup del Reciver AV si consiglia di impostare la frequenza di trasferimento dei canali frontali e posteriori possibilmente su ca. 80 Hz. Altrimenti sono validi i consigli esposti al capitolo precedente.

HECO METAS XT CENTER 31

L’altoparlante Metas XT Center 31 è adattato otticamente ed acusticamente in modo perfetto agli altri modelli di altoparlanti Metas XT. L’altoparlante viene posizionato nelle immediate vicinanze sopra o sotto il televisore. Altrimenti si prega di osservare anche le indicazioni generali del capitolo precedente.

HECO METAS XT SUB 251A

Il Subwoofer Metas XT Sub 251A attivo è adattato otticamente ed acusticamente in modo perfetto agli altri altoparlanti della serie Metas XT. Si prega di osservare le istruzioni d’uso separate che accompagnano questo prodotto.

COLLEGAMENTO AD UN RICEVITORE AV

Nelle figure 6 e 7 sono visualizzate due varianti di collegamento ad un ricevitore AV. Fig 6: Ricevitore AV senza uscita Subwoofer Fig 7: Ricevitore AV con uscita Subwoofer

La regolazione ottimale dei toni degli altoparlanti HECO si ottiene con i regolatori in posizione centrale, cioè con una riproduzione lineare dell’amplificatore. Se i regolatori sono stati spostati di molto, viene trasmessa maggiore energia ai tweeter e/o ai woofer provocando la loro distruzione se si utilizza un volume alto. Se si possiede un amplificatore con una potenza d’uscita notevolmente superiore rispetto alla potenza massima delle casse, i volumi molto alti possono provocare la distruzione degli altoparlanti, il che però accade molto raramente. Tuttavia amplificatori con una bassa potenza d’uscita possono diventare pericolosi per le casse già con volumi medi, perché possono essere sovraccaricati molto più rapidamente degli amplificatori potenti. Questa sovraccarica provoca distorsioni chiaramente misurabili ed avvertibili che sono estremamente pericolose per gli altoparlanti. Fare quindi attenzione alle distorsioni quando si imposta il volume e, se vengono avvertite, abbassarlo subito. Se si preferisce tenere il volume alto, fare attenzione che l’amplificatore abbia almeno una potenza d’uscita accettabile per le casse. IN GENERALE ... gli amplificatori, i sintonizzatori ed i lettori CD, non solo quelli economici, possono generare oscillazioni non udibili, ad alta frequenza. Qualora i tweeter non funzionassero a volume basso o medio, fare controllare l’impianto ad un tecnico. DATI TECNICI Configurazione: Potenza max.: Impedenza: Gamma di frequenze: Potenza amplificatore consigliata: Rendimento (1 Watt/1 m): Dimensioni (largh x alt x prof): Accessori: Configurazione: Potenza max.: Impedenza: Gamma di frequenze: Potenza amplificatore consigliata: Rendimento (1 Watt/1 m): Dimensioni (largh x alt x prof): Metas XT 701 Metas XT 501 bassreflex 3 vie 180 / 300 Watt 4 – 8 Ohm 25 – 42 000 Hz 30 – 300 Watt 91 dB 200 x 1080 x 310 mm Punte in metallo bassreflex 2 1/2 vie 160 / 280 Watt 4 – 8 Ohm 26 – 42 000 Hz 30 – 280 Watt 91 dB 200 x 990 x 310 mm Punte in metallo Metas XT 301 Metas XT Center 31 bassreflex 2 vie 90 / 150 Watt 4 – 8 Ohm 32 – 42 000 Hz 30 – 150 Watt 90 dB 200 x 355 x 290 mm CON RISERVA DI APPORTARE MODIFICHE TECNICHE.
