使用説明書 METAS XT CENTER 31 HECO

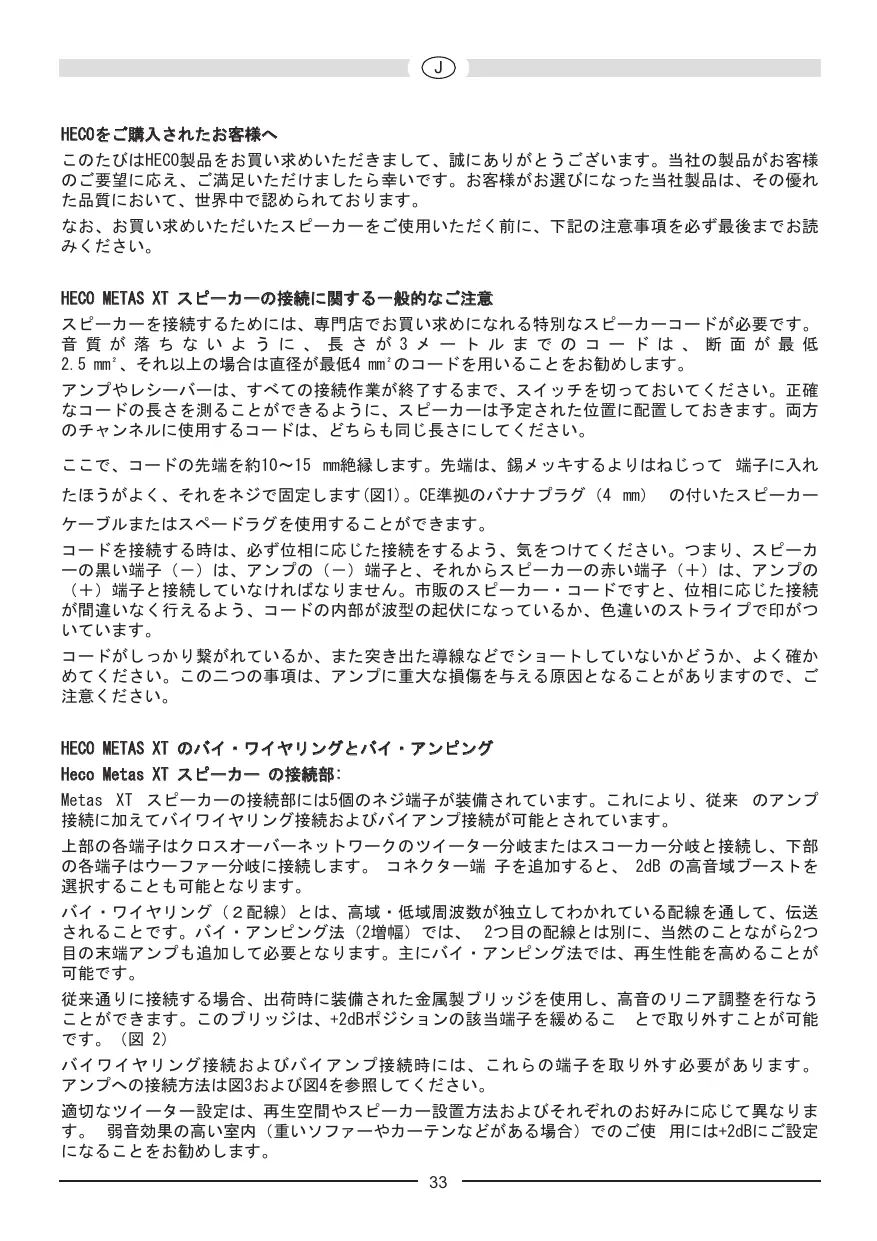

HECOをご購入されたお客様へ このたびはHECO製品をお買い求めいただきまして、誠にありがとうございます。当社の製品がお客様 のご要望に応え、ご満足いただけましたら幸いです。お客様がお選びになった当社製品は、その優れ た品質において、世界中で認められております。 なお、お買い求めいただいたスピーカーをご使用いただく前に、下記の注意事項を必ず最後までお読

HECO METAS XT スピーカーの接続に関する一般的なご注意

スピーカーを接続するためには、専門店でお買い求めになれる特別なスピーカーコードが必要です。 音 質 が 落 ち な い よ う に 、 長 さ が 3 メ ー ト ル ま で の コ ー ド は 、 断 面 が 最 低

2.5 mm²、それ以上の場合は直径が最低4 mm²のコードを用いることをお勧めします。

アンプやレシーバーは、すべての接続作業が終了するまで、スイッチを切っておいてください。正確 なコードの長さを測ることができるように、スピーカーは予定された位置に配置しておきます。両方 のチャンネルに使用するコードは、どちらも同じ長さにしてください。 ここで、コードの先端を約10～15 mm絶縁します。先端は、錫メッキするよりはねじって 端子に入れ たほうがよく、それをネジで固定します(図1)。CE準拠のバナナプラグ（4 mm） の付いたスピーカー ケーブルまたはスペードラグを使用することができます。 コードを接続する時は、必ず位相に応じた接続をするよう、気をつけてください。つまり、スピーカ ーの黒い端子（－）は、アンプの（－）端子と、それからスピーカーの赤い端子（＋）は、アンプの （＋）端子と接続していなければなりません。市販のスピーカー・コードですと、位相に応じた接続 が間違いなく行えるよう、コードの内部が波型の起伏になっているか、色違いのストライプで印がつ コードがしっかり繋がれているか、また突き出た導線などでショートしていないかどうか、よく確か めてください。この二つの事項は、アンプに重大な損傷を与える原因となることがありますので、ご

HECO METAS XT のバイ・ワイヤリングとバイ・アンピング

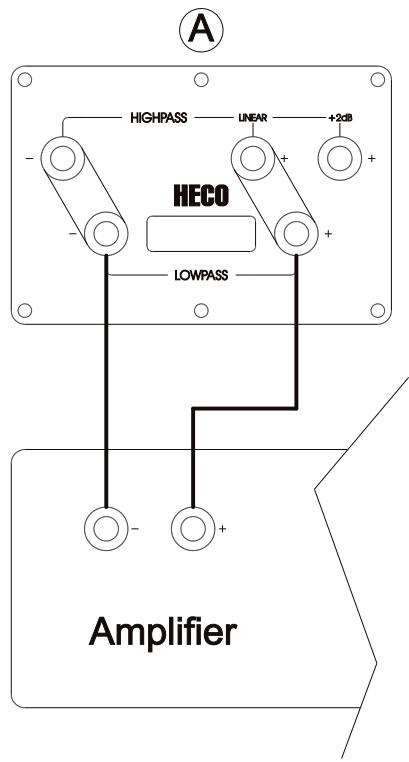

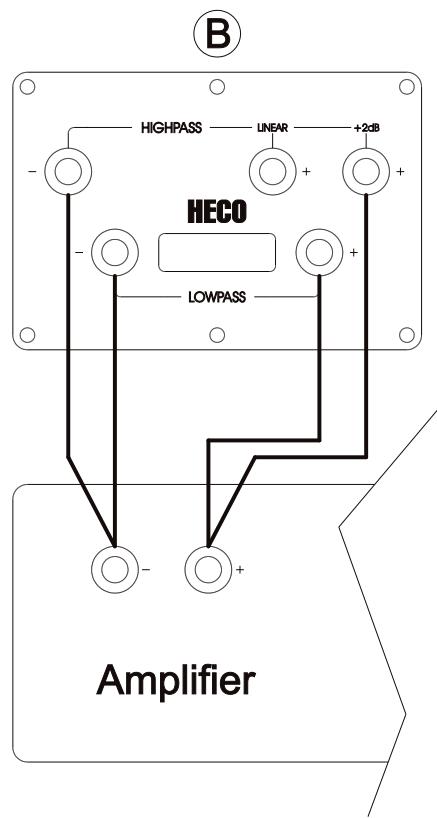

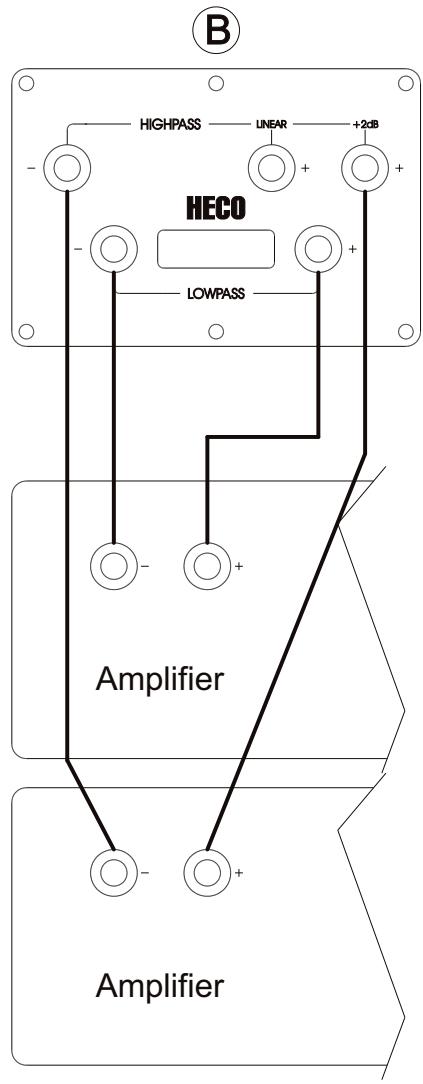

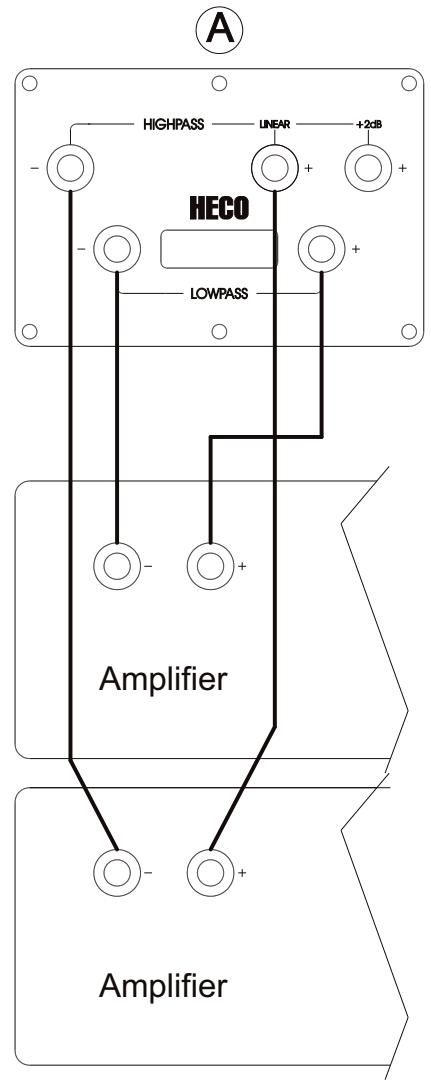

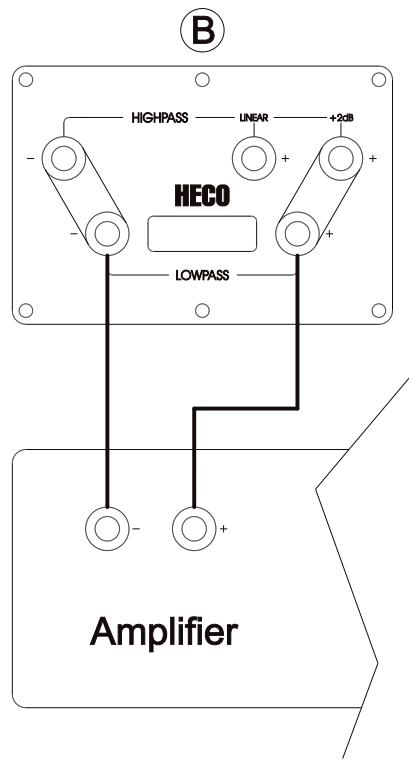

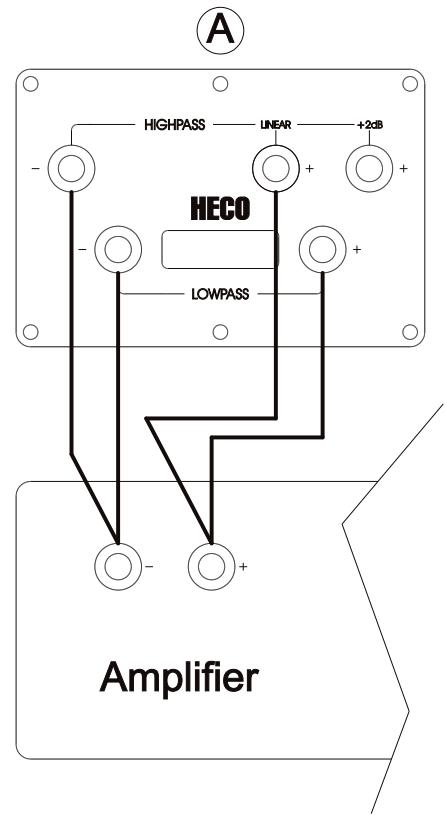

Heco Metas XT スピーカー の接続部: Metas XT スピーカーの接続部には5個のネジ端子が装備されています。これにより、従来 のアンプ 接続に加えてバイワイヤリング接続およびバイアンプ接続が可能とされています。 上部の各端子はクロスオーバーネットワークのツイーター分岐またはスコーカー分岐と接続し、下部 の各端子はウーファー分岐に接続します。 コネクター端 子を追加すると、 2dB の高音域ブーストを 選択することも可能となります。 バイ・ワイヤリング（２配線）とは、高域・低域周波数が独立してわかれている配線を通して、伝送 されることです。バイ・アンピング法（2増幅）では、 2つ目の配線とは別に、当然のことながら2つ 目の末端アンプも追加して必要となります。主にバイ・アンピング法では、再生性能を高めることが 従来通りに接続する場合、出荷時に装備された金属製ブリッジを使用し、高音のリニア調整を行なう ことができます。このブリッジは、+2dBポジションの該当端子を緩めるこ とで取り外すことが可能 です。（図 2） バイワイヤリング接続およびバイアンプ接続時には、これらの端子を取り外す必要があります。 アンプへの接続方法は図3および図4を参照してください。 適切なツイーター設定は、再生空間やスピーカー設置方法およびそれぞれのお好みに応じて異なりま す。 弱音効果の高い室内（重いソファーやカーテンなどがある場合）でのご使 用には+2dBにご設定 になることをお勧めします。

HECO METAS XT 301, 501, 701 のステレオ使用

音を楽しむ最良の位置は、スピーカーと聴く位置とが三角形をつくった場合に得られま す。左右のスピーカーから聴く位置までが同じ距離だと、音響信号が届くまでの時間も同じなので、 調和のとれた自然な音質が得られます。 スピーカーと聴く位置との間には、視界がさえぎられないようにしてください。吸音性や反射性のあ る障害物は、音質を落とします。 更に、スピーカーを置く場合には、次の距離を守ってください。 Metas XT 501, 701: 後ろの壁から最低20 cm、横の壁からは最低30 cm。これにより、ベース が響きす ぎるのを防ぐことができます。 Metas XT 301: 棚型スピーカーをご使用の場合にも横および後ろの壁や物体から10 cm 以上の距離を 確保し、高音用スピーカーが耳の高さに来るように置いてください。 スピーカーを設置の時には、一緒に包装されておりますスパイクを使用してください。これにより、 スピーカーは床の敷物に直接触れることがないので、好ましくない共鳴が起きるのを防ぐことができ ます。スタンド式ボックスの場合には金属製スパイクまたは硬ゴム製スパイクをご使用になれます。 壁掛け式およびの場合には付属の硬ゴム製スパイクをご使用ください。各スパイクはボックス下部の ねじスリーブ内にねじ込みます。 HECO Metas XT スピーカーは、アクティブ・サブウーファー、Metas XT Sub 251Aと組み合わせると更に 理想的です。 図5 は、接続バリエーションです。サブウーファ ーとお持ちのアンプの使用説明書もよ く注意してお読みください。

HECO METAS XT 301, 501, 701 をフロントあるいはリア・スピーカーとしてご使用の場合

フロント・スピーカーは、右と左にテレビからできるだけ同じ距離を置いて、耳の高さに取り付けて ください。リア（後部）・スピーカーの場合は、聞く位置の横か、できればその後ろに右と左に、耳 の高さか、あるいはそれよりやや高く、取り付けます。 Metas XT 301: AVレシーバーを配置する時には、フロント・チャンネルとリア・チャンネル の通過周 波数を、できれば80 Hzにしてください。 その他は、前項の内容に従ってください。

HECO METAS XT CENTER 31

センタースピーカー、Metas XT Center 31 は、その他のMetas XT モデルと外観も音響も ぴったり合う よ う、つくられています。このスピーカーは、テレビのすぐ上か下に置いてください。 その他については、前章の一般注意事項をご覧ください。

HECO METAS XT SUB 251A

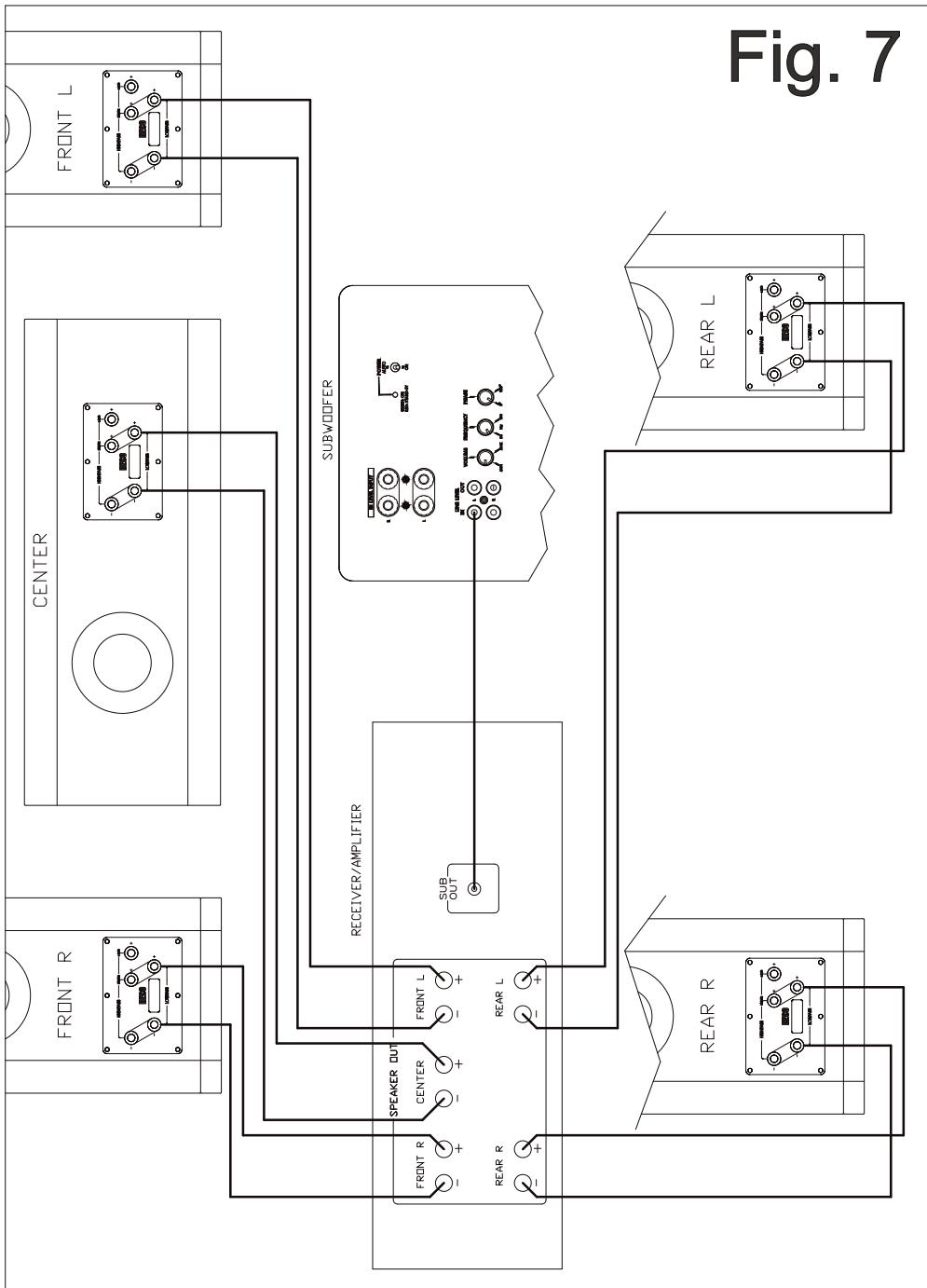

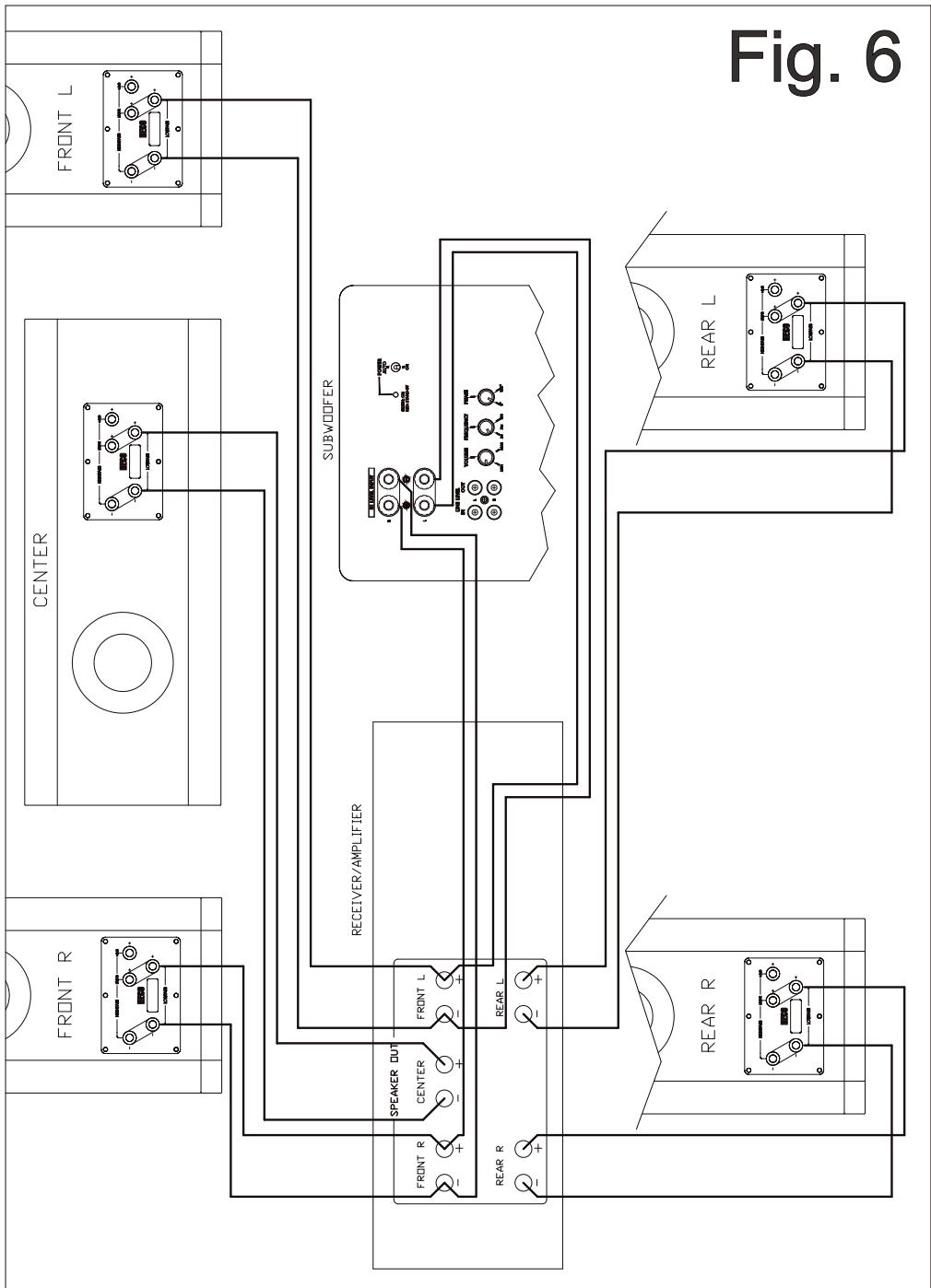

アクティブ・サブウーファー Metas XT Sub 251A は、Metas XT シリーズの他の各スピーカー と外観も 音響もぴったり合うよう、つくられています。付属の別冊取扱い説明書をご覧ください。 AVレシーバーへの接続 図6と7は、AVレシーバーへの接続バリエーションです。 図6：サブウーファー・アウトレットなしのAVレシーバー 図7：サブウーファー・アウトレット付きのAVレシーバー

修理を必要としないためのアドバイス HECOのスピーカーはすべて、トーンコントロールが中央のポジションに設定されている 時、つまりアンプのリニア再生状態の場合には、最良の音質が出るように調整されています。トーン コントロールのつまみを大きく回すと、低音および／または高温にかかるエネルギーが増加して、ボ リュームが高い場合にはスピーカーが損傷することがあります。 ボックスの使用負荷よりもずっと高い出力パワーが出せるアンプをお持ちの場合は、音量を無理に上 げると、非常にまれではありますが、スピーカーが損傷する場合があります。 しかし、出力パワーがもっと弱いアンプの場合ですと、強力なアンプよりもずっと早くボリュームが 上がるので、中程度の音量でもボックスを損傷する恐れがあります。このようなボリュームの上げ過 ぎは明らかに測定可能で耳に聞き取れるひずみを起こし、スピーカーにとって致命的です。 したがって、ボリュームを調整の場合にはひずみにはくれぐれもご注意ください。そして、ひずみが 出た場合にはただちにボリュームを下げてください。大きい音量を好まれる方は、アンプが、少なく ともボックスが堪えられるだけの出力パワーに抑えるよう、ご注意ください。

アンプ、チューナー、およびＣＤプレイヤーは、低価格の製品に限らず、耳には聞こえないような、 高周波の振動を再生することがあります。お持ちの高音用スピーカーが低い、または中程度のボリュ ームで音が出なくなることがございましたら、専門の技術者に点検してもらってください。

3ウェイ, バスリフレックス 180 / 300 W 4 – 8 Ohm 25 – 42 000 Hz 30 – 300 W 91 dB 200 x 1080 x 310 mm

2 1/2ウェイ, バスリフレックス 160 / 280 W 4 – 8 Ohm 26 – 42 000 Hz 30 – 280 W 91 dB 200 x 990 x 310 mm

効率(1W/1m)： 寸法(WxHxD)： 2 ウェイ, バスリフレックス 90 / 150 W 4 – 8 Ohm 32 – 42 000 Hz 30 – 150 W 90 dB 200 x 355 x 290 mm 2ウェイ, バスリフレックス 100 / 160 W 4 – 8 Ohm 34 – 42 000 Hz 30 – 160 W 90 dB 460 x 180 x 275 mm 技術仕様データは変更することがありますのでご注意ください。
