YUR.VISION YV22WB1 - Monitor de computador YURAKU - Manual de utilização gratuito

Tipo de produto	Monitor de computador
Marca	YURAKU
Modelo	YUR.VISION YV22WB1
Tamanho da tela	22 polegadas (diagonal)
Resolução máxima	1680 x 1050 pixels (60 Hz)
Conectores	VGA (D-sub 15 pinos), DVI-D (opcional), entrada de áudio (opcional)
Alto-falantes integrados	2 x alto-falantes (opcional)
Sensor óptico	Opcional (ajusta o brilho conforme o ambiente)
Alimentação	100-240 VAC, 50/60 Hz (universal)
Consumo de energia	Ativo < 54 W, espera < 3 W
Dimensões (L x A x P)	526,2 mm x 433,5 mm x 172,7 mm
Peso líquido	5,8 kg (±0,1 kg)
Temperatura de operação	5 °C a 40 °C
Umidade de operação	20 % a 80 % UR
Gerenciamento de energia	VESA DPMS
Compatibilidade PC	Até 1680 x 1050 @ 60 Hz (não entrelaçado)
Funções OSD	Brilho, contraste, fase, clock, posição, temperatura de cor, reset, idiomas, volume, fonte
Manutenção e limpeza	Usar um pano seco e macio. Não usar solventes (álcool, tíner, benzina).
Precauções de segurança	Não abrir o aparelho (risco de choque elétrico). Evitar exposição a líquidos e calor.
Conteúdo da embalagem	Monitor, cabo de alimentação, cabo VGA, cabo de áudio, manual do usuário
Certificações	UL/CUL, FCC, CE

Perguntas frequentes - YUR.VISION YV22WB1 YURAKU

O que fazer se a tela ficar preta?

Verifique se o monitor está ligado (indicador verde). Certifique-se de que o cabo de alimentação e o cabo de sinal estão corretamente conectados. Se o indicador estiver laranja, o monitor está em modo de espera: mova o mouse ou pressione uma tecla do teclado.

Como ajustar o brilho da tela?

Pressione a tecla Menu para abrir o OSD. Navegue com as teclas + e - para selecionar BRIGHTNESS e ajuste o valor.

Posso usar um cabo DVI com este monitor?

Sim, a porta DVI está disponível como opção. Se o seu monitor estiver equipado com essa porta, você pode conectar um cabo DVI-D (Single Link).

Como limpar a tela sem danificá-la?

Use um pano seco e macio. Nunca use solventes como álcool, tíner ou benzina. Evite tocar na tela com os dedos.

O texto exibido está borrado, o que fazer?

Certifique-se de que a resolução do computador corresponde à resolução nativa do monitor (1680 x 1050). Verifique também a configuração de PHASE e CLOCK no menu OSD.

Como ativar o sensor óptico?

No menu OSD, vá em BRIGHTNESS e selecione o ícone Auto para ativar o ajuste automático de brilho conforme a luz ambiente. Para desativar, escolha Manual.

O monitor faz barulho ou chiado, é normal?

Não é normal. Verifique se todos os cabos estão bem conectados e se o monitor não está exposto a fonte de calor ou umidade. Se o ruído persistir, entre em contato com o revendedor.

Quais são as resoluções suportadas?

O monitor suporta várias resoluções, incluindo 640x480, 800x600, 1024x768, 1280x800, 1440x900 e 1680x1050, com frequências de 56 a 75 Hz. Consulte o manual para a lista completa.

Como redefinir as configurações de fábrica?

No menu OSD, selecione a opção RESET e confirme para restaurar as configurações padrão.

Posso conectar caixas de som externas?

Sim, o monitor possui uma entrada de áudio (P2 de 3,5 mm) para conectar a saída de áudio do seu computador. Se quiser usar caixas de som externas, conecte-as diretamente ao computador.

MANUAL DE UTILIZADOR YUR.VISION YV22WB1 YURAKU

Instalacaodohardware 29
Input 29
Botoes de controlo 29
Modo do menu OSD (On-Screen Display) 30
Localizadora e Reparador de Defeitos 31
Tempo apoioado 31
Especifica 32

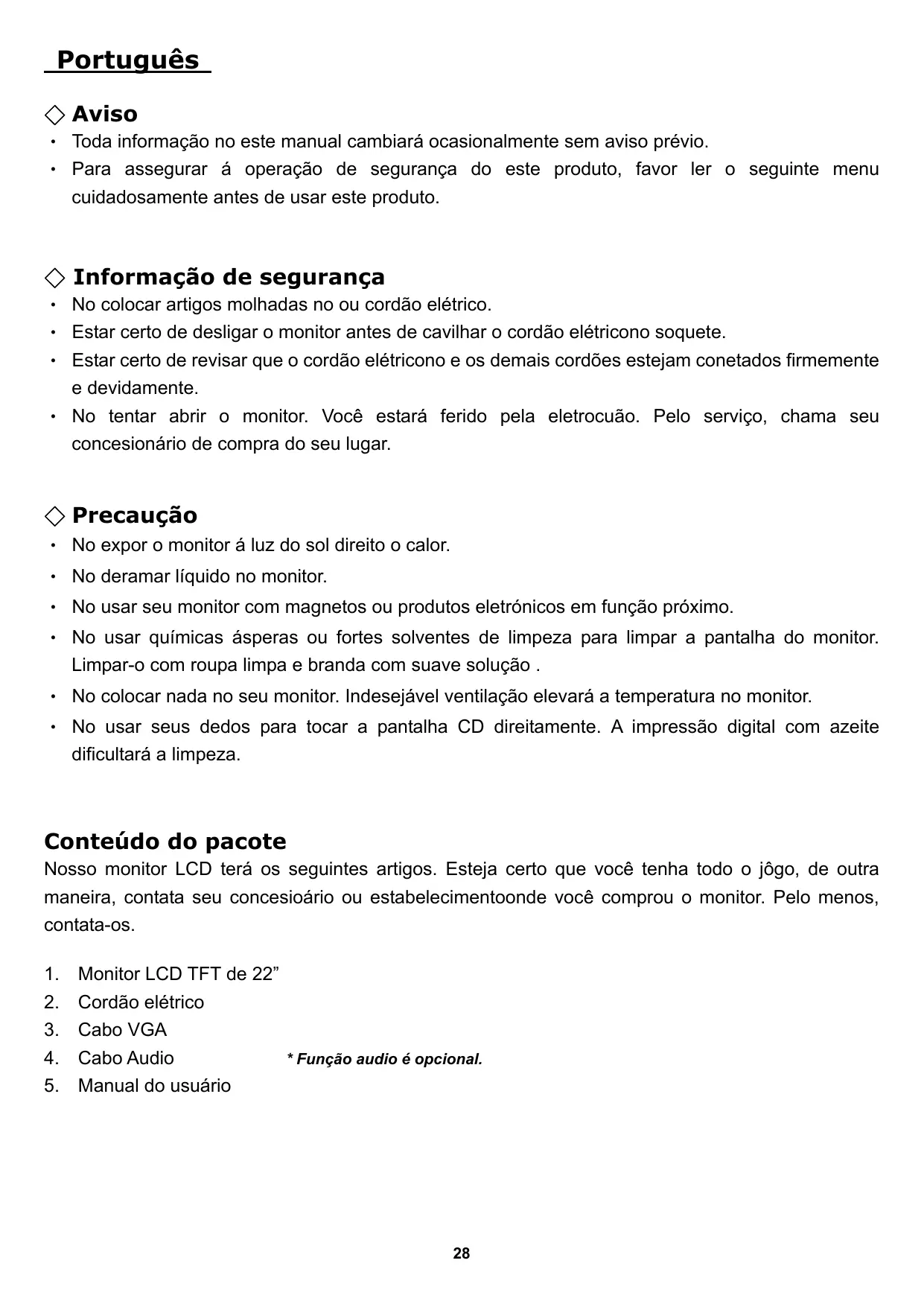

• Toda informação no este manual cambiará occasionalmente sem avis prévio.
• Para asseguarar a operação de segurar do este produto, favor ler o seguinto menuculosamente antes de usar este produto.

Informação de segurança

• No colocar artigos molhadas no ou cordãoétrico.
• Estar的概率 de desligar o monitor antes de cavilhar o cordãoétrico soque.
• Estar的概率 de revisar que o cordãoétrico e os demais cordões esteyam conetados firmamente e devidamente.
• No tentarAbrir o monitor. Você estara ferido pela eletrocuão.Pelo service, chama seu concessionário de compra do seu lugar.

Precação

• No expo o monitor á luz do sol direito o calor.
• No deramar liquido no monitor.
• No usar seu monitor com magnetos ou produits eletrónicos em funcção(PRximo).
• No usar químicas asperas ou fortes solventes de limpeza para limpar a pantalha do monitor. Limpar-o com roupa limpa e branda com suave不解çao .
• No colocar nada no seu monitor. Indesejavel ventilacao elevar a temperatura no monitor.
• No usar-seus dedos para fazer a pantalha CD direitamente. A impressão digital com azeite dificuldar a limpeza.

Contudo do pacote

Nosso monitor LCD terá os seguiñes artigos. EstejaCERTO que você tenha todo o jogo, de outramaneira, conta seu concesioário ou estabelecimentoonde você comprou o monitor. Pelo menos,contata-os.

1. Monitor LCD TFT de 22"
2. Cordão eletrico
3. Cabo VGA
4. Cabo Audio

5. Manual do usuario

6. Funcão audio é optional.

Instalacao do hardware

Tenha cuidado com o seu monitor LCD, é muito exquisito empero vulnéravel. Des Liga o LCD e o PC antes de instalar-o. Siga minha instalação passo a passo.

Input

AC Input: Para a conexão do caboétrico.

Porto VGA: Para a conexão com o cabo de sinal D-Sub de 15 pinos.

Porto DVI: Para a conexão com o cabo de sinal DVI.

Audio In: Para a conexão com o o conector audio-out da PC da fonte de som.

*AVISO: As funções DVI e Audio são caractéristicas.optionais.

Sensor de luz (Optional)

Botoes de controlo

Há 5 teclas para a instalação do monitor pelo(Beuário, incluindo "Ajustamento Auto", "Menu OSD ", "Energia Elétrica", "Ajustamento < - > ", "Ajustamento < + > ". As seguides descrições formam a introdução as teclas.

Ajustamento auto (Função)

A Funcao do Botao SeLECTIONAR: Com este botao vocêaque seleciona as funcoes de controlo arriba no OSD.

Tecla quente: Oprimir este botão para aplicar a programação do monitor em forma automatística.

Menu (Função)

M Funcao Botao selecionar: Com este botao vocêaque seleciona as funcoes de controlo no OSD.

Tecla quente: Oprimir este botão para ter um surgido menu OSD.

• Ajustamento < -> : Reduzir do valor de opção no menu OSD.
• Ajustamento < + > : Augmentar do valor de opção no menu OSD.

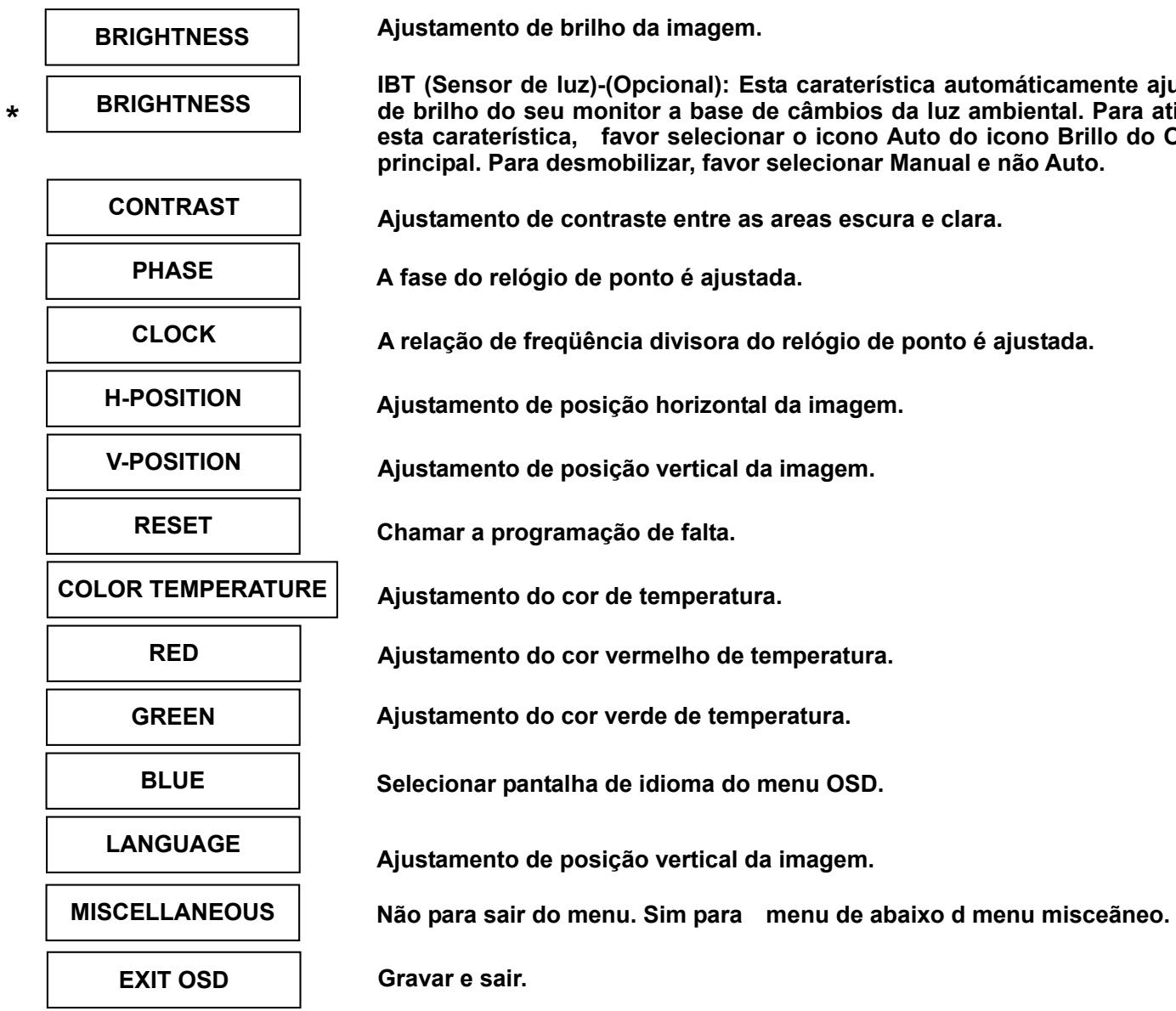

Modo do menu OSD (On-Screen Display)

Pressionar o botão OSD para ter accesso no menu e pressionar o botão Aumentar/Reduzir para ajustamentos.

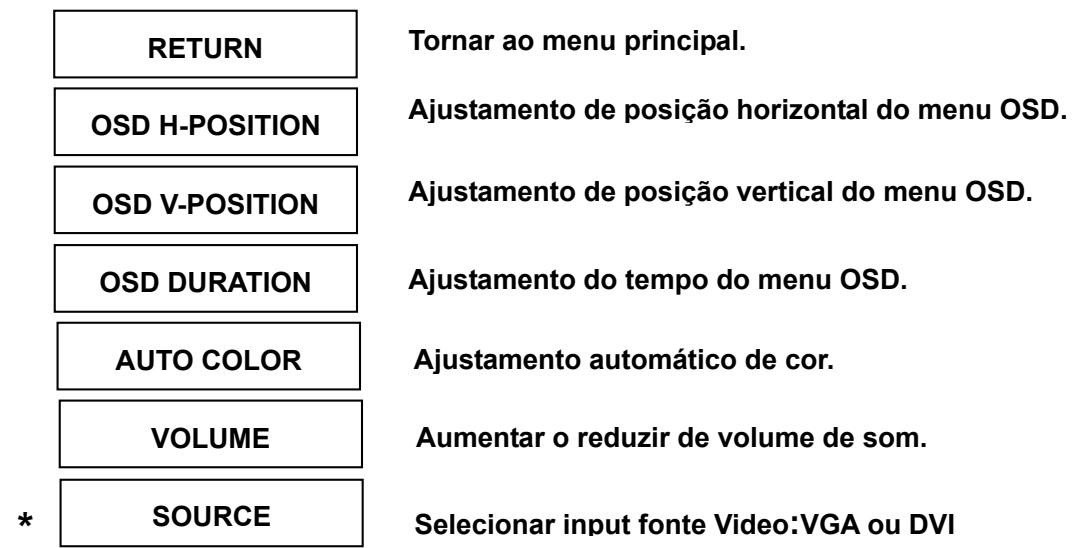

MISCELÁNEO

Aviso: * Fonte é uma caraterística optional.

Localizadora e Reparador de Defeitos

Esteja的概率 que o seu monitor está bem instalado se você há暑ado problemas no uso de algo于此.

• Não há imagem na pantalha.

Revisar:

1. Tipo de salvamento de energia. Pressionarrialquer tecla e mover o mouse para desmobilizar o modo.

2. Pinos do conector do cabo de sinal. Se está torcidos ou faltam pinos, consulta ao seu lugar de comprar.

3. Caracteres muitos escyros ou claros

Revisar: Usar o Menu OSD para ajustar Brilho.

• Quando seu monitor está austado?

Revisar: Se a resolution de frequência estáambiada.

. Texto não claro na pantalha.

Revisar: EstejaCERTOquea resolucaoou tasa de refrescar cumpre com o Modo de Exibicao.

TempoAPOIADO

Modo de Exibição
Resolução	Frequência Vertical (Hz)	Frequência Horizontal (KHz)
640x480	59.94	31.5
640x480	75	37.5
640x480	72.81	37.9
720x400	70.08	31.46
800x600	56.25	35.2
800x600	60.32	37.9
800x600	75	46.9
800x600	72.19	50
1024x768	60	48.4
1024x768	70.07	56.5
1024x768	75.03	60
1280x800	60	49.68
1440x900	60	55.92
1680x1050	60	65.22

Especificação

Sinais input	VGA DVI*	VGA compatível análogo RGB Composto sync apoiado DDWG para Interface Visual Digital Single Link TMDS (DVI)
Compatibilitadé	PC	Até 1680×1050@60Hz (Não-entreface)
Conector	VGA DVI* Audio* Energia elétrica	D-sub 15-pinos DVI-D* Jaque de Fone Stereo Input A/C
Energia elétrica	Voltagem Consumo Modo de economia de energia elétrica	Incorporada fonte universal de energia elétrica: 100-240 VAC, 50/60 Hz Ativo < 54 Watt Max. Standby < 3 Watt
Alto falante Interno		Alto falante × 2*
Entreface Usuário	Indicador LED	Ativo - Azul Standby - Flash
condição de operação	Temperatura Umidade	Operação: 5°C a 40°C 20% ~ 80% R.H.
Dimensoes	Físicas	526.2mm(A) × 433.5mm(A) × 172.7mm(F)
Peso neto		5.8 Kg ± 0.1
DDC		DDC2B
Administração da energia elétrica		VESA DPMS
Regulamento (Certificações)		UL/CUL, FCC, CE
Outros		Sensor de luz*

Aviso: * DVI, Alto falante e Sensor de Luz são elementos.optionais.
