Tipo de produto	Leitor de CD profissional com controlador separado
Marca	JBSYSTEMS LIGHT
Modelo	CD 410
Categoria	Equipamento de áudio profissional
Dimensões do controlador	482 x 88,8 x 60 mm
Peso do carregador	5 kg
Peso do controlador	2 kg
Alimentação	Rede elétrica (não especificado)
Funções principais	Reprodução/pausa, loop (LOOP), pitch variável ±10%, CUE, programação de faixas (máx 30), RELAY (alternância entre dois leitores), auto start via mesa de mixagem, busca acelerada, seleção de faixa
Display	Tela digital com indicadores de tempo (decorrido, restante) e mudança de BPM
Conectividade	Conector Remote (DIN), saídas Line Out RCA (cinch), entrada AUTO START
Compatibilidade de discos	CDs de áudio padrão (evitar discos sujos, riscados ou deformados)
Manutenção e limpeza	Limpar os discos com um pano macio e produtos específicos; evitar poeira, umidade, fumaça e fontes de calor
Precauções de segurança	Evitar mudanças bruscas de temperatura (condensação); não abrir a gaveta manualmente; desconectar antes da limpeza
Informações gerais	Manual disponível em vários idiomas; download PDF gratuito

Perguntas frequentes - CD 410 JBSYSTEMS LIGHT

Como usar a função loop (LOOP)?

Pressione uma vez o botão LOOP para definir o ponto de início do loop, depois uma segunda vez para definir o ponto final. O loop se repete até ser desativado.

Como ajustar o pitch (velocidade)?

Ative o modo PITCH com o botão correspondente (LED aceso), em seguida use o cursor PITCH FADER para ajustar a velocidade em ±10%. Os botões PITCH +/- permitem um ajuste temporário de ±16%.

O que fazer em caso de condensação na lente laser?

Se o aparelho passar de um ambiente frio para quente, pode formar condensação. Deixe o aparelho ligado sem usar por cerca de uma hora até que a condensação desapareça.

Como programar a ordem de reprodução das faixas?

Pressione PROGRAM, selecione as faixas com os botões SKIP, em seguida pressione PROGRAM novamente para adicioná-las (máx 30). Pressione PLAY para iniciar. Mantenha PROGRAM pressionado para apagar o programa.

Como usar a função CUE?

No modo PAUSE ou SEARCH, pressione CUE para marcar um ponto. No modo PLAY, pressionar CUE leva o leitor de volta a esse ponto em pausa. Mantenha CUE pressionado para ouvir o ponto de referência.

Como conectar o aparelho a uma mesa de mixagem?

Use cabos RCA (cinch) para conectar as saídas Line Out 1 e 2 da unidade de CD às entradas Line/Estéreo (CD/TAPE/VIDEO) da mesa de mixagem ou pré-amplificador.

O que significam os diferentes indicadores do controlador?

Os indicadores incluem: PLAY (reprodução), PAUSE II, CUE, ELAPSED (tempo decorrido), TOTAL (tempo restante do disco), REMAIN (tempo restante da faixa), SINGLE (parada após cada faixa), PROGRAM, PITCH, LOOP e uma barra de posição laser.

Como usar a função RELAY?

Certifique-se de que os dois leitores estão no modo SINGLE, em seguida pressione RELAY. A reprodução alterna entre uma faixa do CD esquerdo e uma do CD direito. Pressione novamente para desativar.

Como limpar discos compactos?

Use um pano macio e produtos específicos para discos. Não toque na superfície com os dedos. Coloque os discos de volta na caixa após o uso e evite exposição ao sol ou calor.

O aparelho não lê alguns CDs, o que fazer?

Verifique se o disco não está riscado, sujo ou deformado. Certifique-se de que não há condensação. Limpe o disco com um pano macio. Se o problema persistir, consulte o manual completo.

MANUAL DE UTILIZADOR CD 410 JBSYSTEMS LIGHT

• Permitir uma boa dispersão do calor quando instalado numa rack. Manusear com cuidado o cabo de alimentação. Segure a ficha quando estiver a desligar o cabo.
• Manter o equipamento afastado de humidade, água e pó.
• Desligar o cabo de alimentação quando não usar o equipamento por longos períodos de tempo.
• Não obstruir os orifícios de ventilação. (Nos equipamentos com orifícios de ventilação).
• Não deixe objectos estranhos no equipamento.
• Evitar o contacto com insecticidas, benzina.
• Nunca desmontar ou modificar o equipamento de maneira alguma.
• Para usar 220 V nos EUA, use a nomenclatura do dispositivo.
• Para usar noutros países, use a nomenclatura do dispositivo.

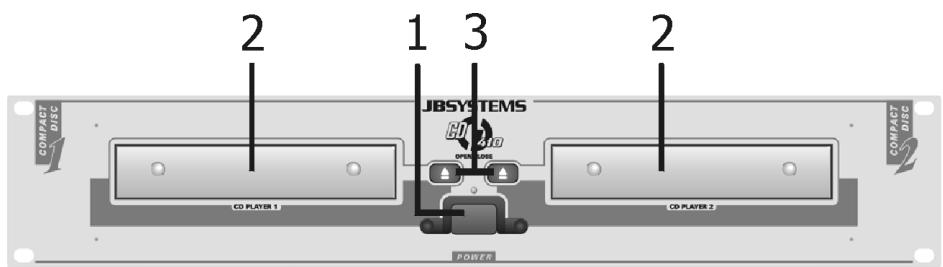

Leitor de CDs

1. Power

(Interruptor de ligado / desligado)

1. Gaveta de CDs
2. Open / Close (Abrir / Fechar)

Pressionar para abrir e fechar a gaveta do CD. A unidade de controlo também inclui o botão de Abrir / Fechar. A gaveta do CD não pode ser aberta durante a reprodução, é necessário primeiro parar a reprodução do CD.

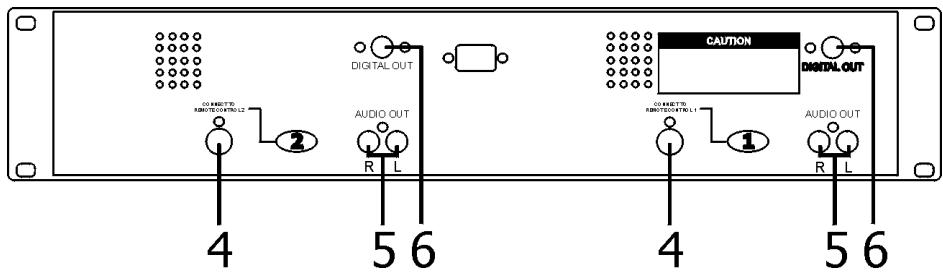

1. Conector do controle remoto.

Ligue o conector à unidade de controle usando o cabo de controle incluído.

1. Saída de Linha 1 e 2.

Os sinais de áudio de cada leitor saem através destes jacks.

1. Saída Digital

O sinal desta saída é digital. Conecte a saída à entrada respectiva.

Pressione para abrir e fechar a gaveta do CD. A unidade principal também inclui o botão de Abrir/Fechar. A gaveta do CD não pode ser aberta durante a reprodução; é necessário parar primeiro a reprodução do CD.

2. Time (Tempo)

Pressione este botão para alternar entre o tempo decorrido, o tempo restante e o tempo total restante. O modo selecionado é indicado pelos indicadores "Elapsed", "Remain" e "Total Remain" no LCD.

3. LCD (Ecrã de Cristais Líquidos)

4. Loop (Botão de Loop)

Pressione o botão de Loop para definir o ponto de início do Loop; pressione novamente para definir o ponto de finalização do Loop.

5. Botão Pitch -

A velocidade do CD diminui quando este botão é pressionado.

Solte este botão para retornar às BPM (batidas por minuto) originais.

6. Botão Pitch +

A velocidade do CD acelera quando este botão estiver pressionado.

Liberte este botão para retornar às BPM originais.

7. Botão Pitch

Use este botão para ativar ou desativar o ajuste de BPM com os deslocadores de pitch.

O ajuste de BPM está ativado quando o LED do PITCH acende.

8. Deslocadores de Pitch

Use os deslocadores para ajustar o pitch do CD. Use o deslocador para cima para diminuir o pitch, para baixo para aumentar o pitch.

9. Play / Pause (Botão de Reprodução / Pausa)

Use o botão para iniciar a reprodução. Pressione uma vez para iniciar a reprodução, pressione uma vez mais para ativar o modo de pausa e uma vez mais para retornar ao modo de

reprodução.

10. SGL / CTN (Botão de Reprodução Único / Contínuo)

Pressione para alternar entre os modos de reprodução Único / Contínuo. O modo Único é indicado pelo indicador SINGLE no LCD.

11. Botão Cue

Pressione o botão Cue para voltar à posição onde começou a reprodução.

12. Botão Program

Pressione o botão Program, o leitor vai entrar no modo de programa e para a reprodução do CD.

13. Botão << (Skip)

Use este botão para regressar ao início da faixa ou para escolher a faixa anterior para reproduzir.

14 & 15 Search / Scan << & >>

Pressione estes botões para efectuar procura seguida em modo pausa ou para efectuar a procura em modo de reprodução.

16. Botão F. >> (Skip)

Use este botão para passar para a faixa seguinte.

17. PITCH ( Indicador de Pitch )

Movendo o deslocador de pitch apenas terá efeito quando o LED do pitch está iluminado.

18. Relay

Pressione o botão Relay para activar ou desactivar a função Relay. Enquanto o Relay estiver activado, o LED irá acender. No modo Single, o leitor irá pausar na próxima faixa antes de determinar a faixa corrente. Apenas o leitor que está em standby no modo pausa irá iniciar a reprodução automaticamente. Não existe função Fader Start quando está em modo Relay. Pressione o botão Relay para desactivar a função Relay. O LED indicador irá apagar.

19. Conector de controlo

Ligar este conector ao conector REMOTE na unidade principal usando o cabo de ligação incluído.

20. Auto Start

Através da entrada Control, o respectivo leitor pode ser controlado remotamente. Se está a utilizar uma mesa de mistura com a função Fader Start, conecte a saída Fader Start à entrada Control no leitor.

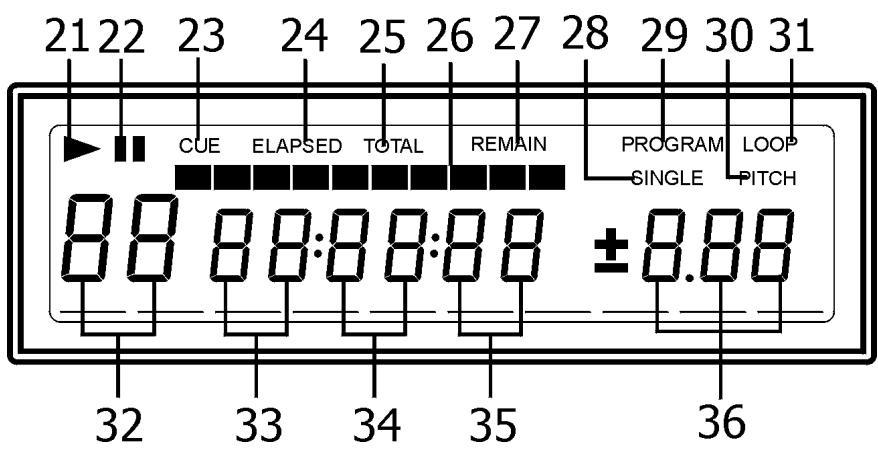

LED

1. Indicador de reprodução (►)

O indicador PLAY permanece iluminado durante a reprodução.

1. Indicador de Pausa (❚❚)

O indicador de pausa permanece iluminado durante o modo de pausa.

1. Indicador de Cue

O indicador CUE permanece iluminado durante o modo de CUE ou durante o modo de pausa, piscando quando o ponto de CUE é modificado.

Indica que o tempo mostrado no visor é o tempo decorrido.

1. Indicador de tempo total (TOTAL)

Indica que o tempo mostrado no visor é o tempo restante de reprodução.

26. Indicador (BAR)

Estes dez indicadores fornecem uma informação da posição aproximada da faixa.

27. Indicador de tempo restante (REMAIN)

Indica que o tempo mostrado no visor é o tempo restante da reprodução da faixa.

Quando aceso, indica que a reprodução irá acabar no princípio da faixa seguinte.

O indicador acende quando o modo de programa é ativado.

30. Indicador de Pitch (PITCH)

Quando o indicador acende, o ajuste de pitch é ativado.

Quando o indicador acende, o modo loop é ativado.

32.-35. Faixa, Minuto, Segundo e Frame

Estas indicações mostram a posição e o tempo do CD.

36. Indicador PITCH (PITCH)

Mostra a capacidade de mudança de BPM, a mudança de BPM varia +/- 10%.

Especificações

FONTE DE ENERGIA: AC 230V, 50Hz, 25W

DIMENSÕES:

UNIDADE PRINCIPAL: 482 (L) x 88,8 (A) x 251 (P) mm

UNIDADE DE CONTROLO: 482 (L) x 88,8 (A) x 60 (P) mm

PESO:

UNIDADE PRINCIPAL: 5 Kgs

UNIDADE DE CONTROLO: 2 Kgs
