Tipo de producto	Reproductor de CD profesional con controlador separado
Marca	JBSYSTEMS LIGHT
Modelo	CD 410
Categoría	Equipo de audio profesional
Dimensiones del controlador	482 x 88,8 x 60 mm
Peso del cargador	5 kg
Peso del controlador	2 kg
Alimentación	Red eléctrica (no especificado)
Funciones principales	Reproducción/pausa, bucle (LOOP), pitch variable ±10%, CUE, programación de pistas (máx. 30), RELAY (alternancia entre dos reproductores), auto inicio vía mesa de mezclas, búsqueda acelerada, selección de pista
Pantalla	Pantalla digital con indicadores de tiempo (transcurrido, restante) y cambio de BPM
Conectividad	Conector Remote (DIN), salidas Line Out RCA (cinch), entrada AUTO START
Compatibilidad de discos	CD de audio estándar (evitar discos sucios, rayados o deformados)
Mantenimiento y limpieza	Limpiar los discos con un paño suave y productos específicos; evitar polvo, humedad, humo y fuentes de calor
Precauciones de seguridad	Evitar cambios bruscos de temperatura (condensación); no abrir la bandeja manualmente; desconectar antes de limpiar
Información general	Manual disponible en varios idiomas; descarga PDF gratuita

Preguntas frecuentes - CD 410 JBSYSTEMS LIGHT

¿Cómo usar la función de bucle (LOOP)?

Presione una vez el botón LOOP para establecer el punto de inicio del bucle, luego una segunda vez para establecer el punto final. El bucle se repite hasta desactivarlo.

¿Cómo ajustar el pitch (velocidad)?

Active el modo PITCH con el botón correspondiente (LED encendido), luego use el deslizador PITCH FADER para ajustar la velocidad en ±10%. Los botones PITCH +/- permiten un ajuste temporal de ±16%.

¿Qué hacer en caso de condensación en la lente láser?

Si el aparato pasa de un ambiente frío a caliente, puede formarse condensación. Deje el aparato enchufado sin usarlo durante aproximadamente una hora hasta que desaparezca la condensación.

¿Cómo programar el orden de reproducción de las pistas?

Presione PROGRAM, seleccione las pistas con los botones SKIP, luego presione PROGRAM nuevamente para agregarlas (máx. 30). Presione PLAY para iniciar. Mantenga presionado PROGRAM para borrar el programa.

¿Cómo usar la función CUE?

En modo PAUSE o SEARCH, presione CUE para marcar un punto. En modo PLAY, presionar CUE lleva el reproductor a ese punto en pausa. Mantenga presionado CUE para escuchar el punto de referencia.

¿Cómo conectar el aparato a una mesa de mezclas?

Use los cables RCA (cinch) para conectar las salidas Line Out 1 y 2 de la unidad CD a las entradas Line/Estéreo (CD/TAPE/VIDEO) de la mesa de mezclas o preamplificador.

¿Qué significan los diferentes indicadores del controlador?

Los indicadores incluyen: PLAY (reproducción), PAUSE II, CUE, ELAPSED (tiempo transcurrido), TOTAL (tiempo restante del disco), REMAIN (tiempo restante de pista), SINGLE (detención después de cada pista), PROGRAM, PITCH, LOOP, y una barra de posición láser.

¿Cómo usar la función RELAY?

Asegúrese de que ambos reproductores estén en modo SINGLE, luego presione RELAY. La reproducción alterna entre una pista del CD izquierdo y una del CD derecho. Presione nuevamente para desactivar.

¿Cómo limpiar los discos compactos?

Use un paño suave y productos específicos para discos. No toque la superficie con los dedos. Vuelva a colocar los discos en su estuche después de usarlos y evite la exposición al sol o al calor.

El aparato no lee algunos CD, ¿qué hacer?

Verifique que el disco no esté rayado, sucio o deformado. Asegúrese de que no haya condensación. Limpie el disco con un paño suave. Si el problema persiste, consulte el manual completo.

MANUAL DE USUARIO CD 410 JBSYSTEMS LIGHT

Manual de instrucciones

Manual de uso

JBSYSTEMS

Manual de operación

NOTA SOBRE EL USO

Instrucciones para el uso

Preliminar, CUIDADO

• Estudiar con ventilación suficiente para instalación en rack.
• Manejar con cuidado el cable de alimentación.

Al desenchufar, mantener el enchufe con la mano.

• Evitar la exposición al polvo, zonas de alta temperatura, humedad, etc.
• Desenchufar únicamente cuando el CD esté apagado.
• Dejar los agujeros de ventilación libres.
• No meter objetos extraños en el aparato.
• Evitar el contacto con insecticidas y otros productos abrasivos.
• No desmontar ni modificar el aparato de ninguna manera.

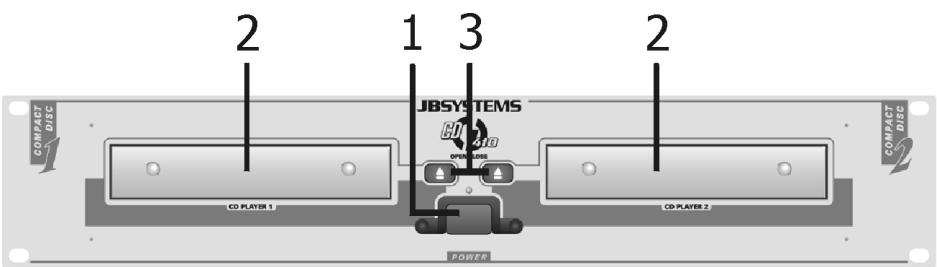

UNIDAD DE BASE

1. Puesta en marcha ON/OFF
2. Cargador, soporte de disco
3. Botón de apertura/cierre del cargador.

Tenga en cuenta que la apertura es imposible durante la reproducción. Se realiza en modo STOP o PAUSA.

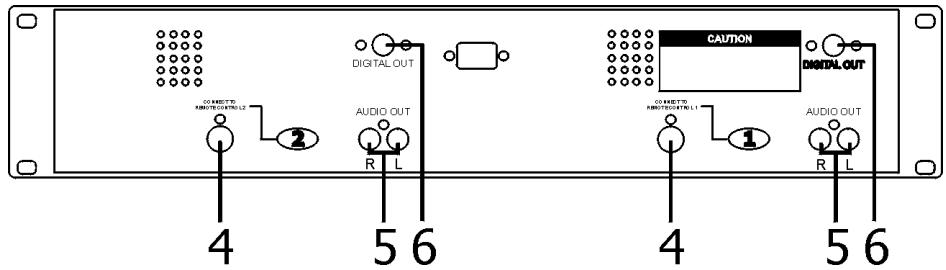

1. Conectar para efectuar la conexión al controlador.

Utilizar los cables mini-Din incluidos.

1. Salidas Línea 1 y 2

Utilizar los cables de audio Cinch, incluidos; para la conexión a una entrada CD/Línea de una mesa.

1. Salida digital

Posibilidad de conexión a un amplificador digital

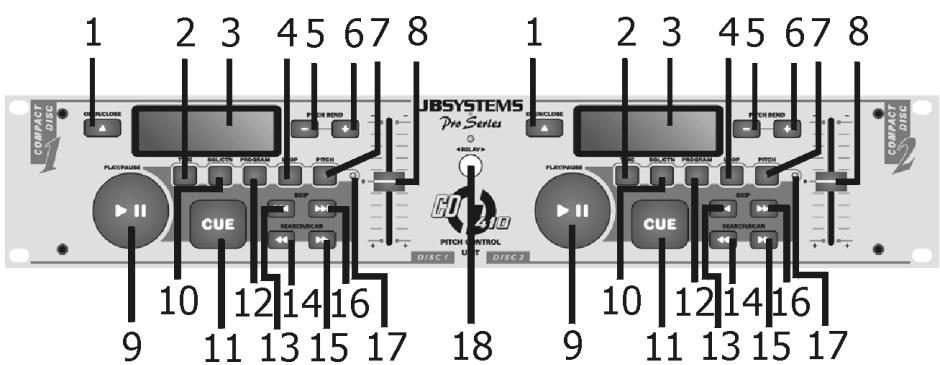

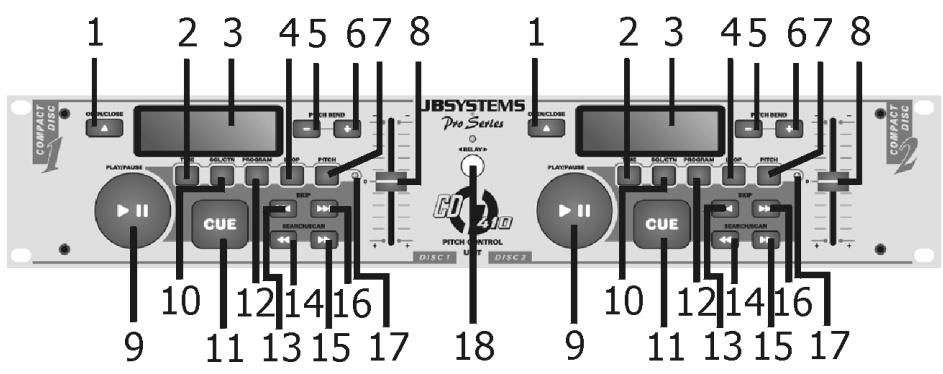

UNIDAD DE CONTROL

1. Botón de apertura/cierre del cargador

Tenga en cuenta que la apertura es imposible durante la reproducción.

Se hace en modo STOP o PAUSE.

2. Botón indicador de tiempo

Prioridad de tiempo:

• tiempo transcurrido por canción
• tiempo restante por canción
• tiempo restante por disco

3. Pantalla LCD

4. LOOP (bucle)

Pulsar una vez para determinar el punto de arranque del "bucle". Volver a pulsar otra vez para determinar el punto final del "bucle".

5. Botón PITCH –

Pulsando este botón, la velocidad del CD disminuye.

Al soltarlo, la velocidad vuelve al "BPM" original.

6. Botón PITCH +

Pulsando este botón, la velocidad del CD aumenta.

Al soltarlo, la velocidad vuelve al "BPM" original.

7. Botón PITCH ON/OFF

Activa o desactiva el deslizante PITCH (8):

Sobre OFF (LED apagado), el reproductor funciona siempre a la velocidad original. Sobre ON (LED encendido), se puede ajustar la velocidad con el deslizante PITCH.

8. Deslizante PITCH

El botón (7) activa este deslizante.

Usar el deslizante para ajustar la velocidad del CD. Subirlo para disminuir la velocidad y bajarlo para aumentarla.

9. Botón PLAY/PAUSE

Pulsar para empezar la reproducción del CD. Pulsar otra vez para poner el disco en PAUSA. Volver a pulsar para arrancar la reproducción de nuevo.

10. PRIORITY ÚNICA/Continua

Para escoger la reproducción de una canción (modo SINGLE) o del disco completo.

11. Botón CUE

Pulsando el botón durante la reproducción, regresamos al punto de inicio.

12. Botón programa

Este modo elige el orden de reproducción de las canciones.

13. Skip

Usar este botón para volver al comienzo de la canción o a la canción anterior.

14. y 15. Search/Scan << y >>

Pulsar este botón para ocular un « frame » de la canción de manera precisa en modo PAUSE o de manera rápida en modo PLAY.

16. Skip

Usar este botón para saltar a la canción siguiente.

17. PITCH LED

La velocidad puede ser cambiada con el deslizante (8) si este indicador está encendido.

18. Relay

Función FLIP-FLOP para una lectura alternativa de una canción de cada lector. Esto solo es posible en modo Single.

La función Fader-start no funciona en modo RELAY.

Pulsar de nuevo anula esta función y apaga el indicador correspondiente.

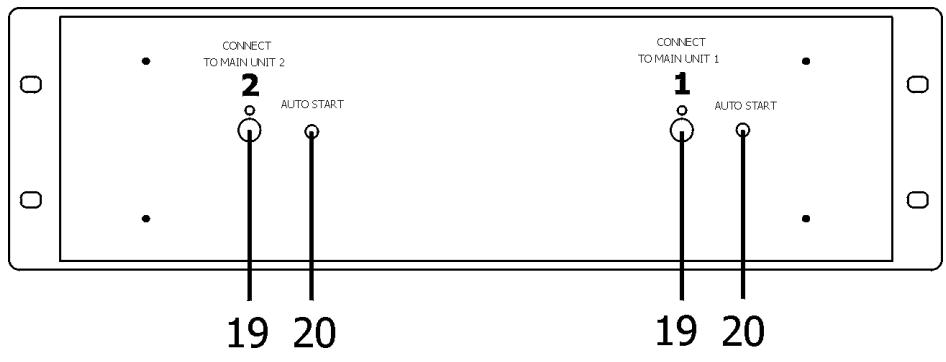

19. Conector de conexión lector y mando

Utilícese el cable incluido.

20. Auto-start

El CD puede ser controlado por una mesa mezcladora que tenga la función « Fader-start ». Conectar el CD y la mesa con la calidad CONTROL OUT. Esta calidad no debe nunca ser conectada con voltaje.

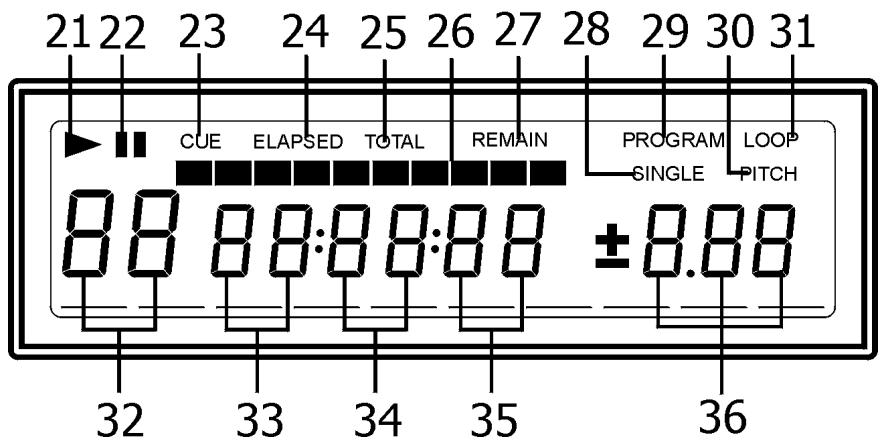

21. PLAY Indicador

Encendido en modo lectura.

22. PAUSE Indicador II

Encendido en pausa.

23. CUE Indicador

Encendido si el lector se posiciona en un punto Cue. Intermitente al cambiar el punto Cue.

24. ELAPSED Indicador

Indica el tiempo transcurrido.

25. TOTAL Indicador

Indica el tiempo total restante.

26. BAR Indicador

Estos 10 indicadores permiten visualizar aproximadamente la posición del láser en la canción.

27. Remain Indicador

Indica el tiempo restante de la canción.

28. Single Indicador

Si este indicador está encendido, la reproducción se detiene al comienzo de la próxima canción.

29. Indicador PROGRAM

Indicador encendido en el modo PROGRAM.

30. Indicador PITCH

Indicador encendido en el modo PITCH.

31. Indicador LOOP

Activado si el lector está en "bucle".

Información numérica de la posición y el tiempo del CD.

36. Display PITCH

Indica el nivel de BPM con un máximo de ± 10% .

ESPECIFICACIONES

Ej. Amplificador digital.

Unidad de Control

1. Open / Close (Abrir / Cerrar)

1. Indicador de tiempo transcurrido (ELAPSED)

28. Indicador de Modo Único (SINGLE)

29. Indicador de programa (PROGRAM)

31. Indicador de Loop (LOOP)
