MANUAL DE UTILIZADOR TRIO RACER FF GENIUS

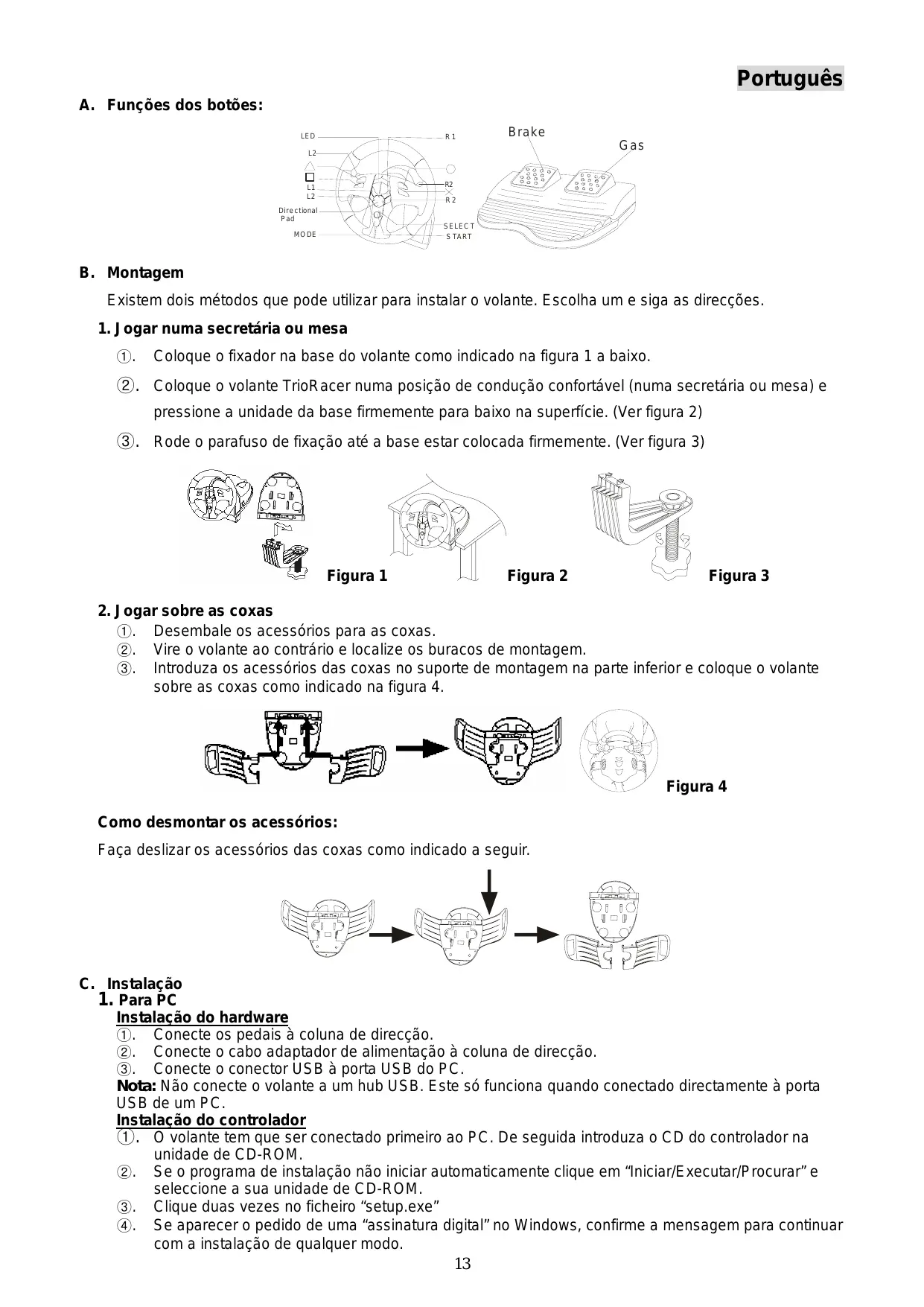

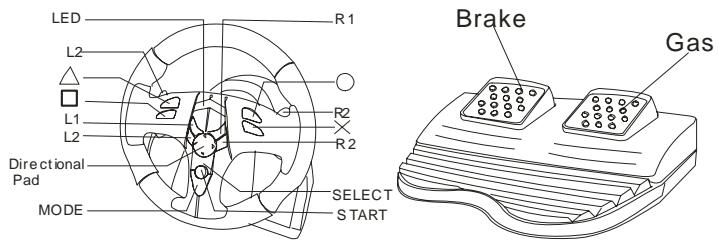

Português A. Funções dos botões: LED

Dire ct ional Pad SELEC T S TART MODE B. Montagem Existem dois métodos que pode utilizar para instalar o volante. Escolha um e siga as direcções.

1. Jogar numa secretária ou mesa

Coloque o fixador na base do volante como indicado na figura 1 a baixo. ②. Coloque o volante TrioRacer numa posição de condução confortável (numa secretária ou mesa) e pressione a unidade da base firmemente para baixo na superfície. (Ver figura 2) ③. Rode o parafuso de fixação até a base estar colocada firmemente. (Ver figura 3) Figura 1 Figura 2 Figura 3

2. Jogar sobre as coxas

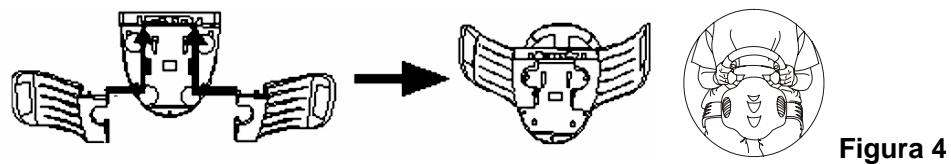

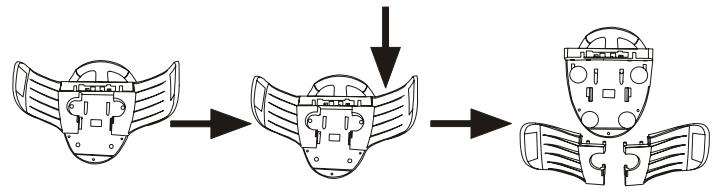

①. Desembale os acessórios para as coxas. ②. Vire o volante ao contrário e localize os buracos de montagem. ③. Introduza os acessórios das coxas no suporte de montagem na parte inferior e coloque o volante sobre as coxas como indicado na figura 4. Figura 4 Como desmontar os acessórios: Faça deslizar os acessórios das coxas como indicado a seguir. C. Instalação

Instalação do hardware ①. Conecte os pedais à coluna de direcção. ②. Conecte o cabo adaptador de alimentação à coluna de direcção. ③. Conecte o conector USB à porta USB do PC. Nota: Não conecte o volante a um hub USB. Este só funciona quando conectado directamente à porta USB de um PC. Instalação do controlador ①. O volante tem que ser conectado primeiro ao PC. De seguida introduza o CD do controlador na unidade de CD-ROM. ②. Se o programa de instalação não iniciar automaticamente clique em “Iniciar/Executar/Procurar” e seleccione a sua unidade de CD-ROM. ③. Clique duas vezes no ficheiro “setup.exe” ④. Se aparecer o pedido de uma “assinatura digital” no Windows, confirme a mensagem para continuar com a instalação de qualquer modo.

Português ⑤. Depois da instalação estar concluída, reinicie o PC. Depois da instalação - Depois da instalação estar concluída, seleccione “Iniciar/Definições/Painel de controlo”. Clique duas vezes em “Controladores de jogos” ou “Opções de jogo” (dependendo do sistema operativo). Na janela que abre, o seu volante deve estar listado com o estado “OK”. - Clique em “Propriedades” para testar o volante. - Não é necessário calibrar o volante. O volante suporta a calibração dinâmica que é executada automaticamente assim que o dispositivo é conectado.

2. Para sistemas de consola

①. Conecte primeiro o volante e o pedal. ②. Conecte o adaptador de alimentação a uma tomada de parede e coloque o conector de saída no conector DC da base da unidade do volante. ③. Coloque o conector do volante na porta da consola. ④. Ligue o conjunto de TV e a consola PS 2 ou XBOX. ⑤. O volante irá rodar para a esquerda e direita até ao fim para a detecção do ângulo de funcionamento máximo automático do volante e voltar para a posição central para a detecção automática do centro. Nota: - Não toque no volante ou pressione os pedais durante este processo. - Na plataforma XBOX e PC, depois da conexão estar estabelecida, o LED vermelho irá permanecer aceso. ⑥. Coloque o disco do jogo na consola. ⑦. Inicie o seu jogo e divirta-se. D. LEDs diferentes indicam modos diferentes Para escolher entre diferentes modos, prima o botão MODO, o LED vermelho irá acender para indicar que se encontra no modo analógico. Para alternar para o próximo modo prima novamente o botão MODO. Gree n LED Yello w LED Red LED Ilustração dos LEDs *Modo digital: todos os LEDs estão apagados se estiver desligado, este é o modo predefinido ao iniciar. *Modo analógico: LED vermelho, com controlo analógico. NOTA: Para alguns jogos como o GT3, o único modo bloqueado pelo jogo é o analógico, assim sendo, não pode ser comutado para o modo digital. E. Características

Centragem automática A centragem automática detecta o ponto central do volante quando a consola é desligada, em vez de se deslocar através de complexas definições do menu “OPÇÕES” do jogo.

Detecção do ângulo de funcionamento máximo automático do volante Esta função detecta automaticamente o ângulo de funcionamento do volante máximo dos jogadores em vez de ter de percorrer através de definições complexas no menu “OPÇÕES” do jogo.

Feedback negativo Irá sentir um feedback mais negativo quando o adaptador de alimentação estiver desconectado.

Seis níveis de ajuste de sensibilidade para o volante O nível 3 está predefinido, a sensibilidade da direcção é comum. Aplicação: Prima SELECCIONAR+DIREITA para ir para o nível 4, a sensibilidade é maior que no nível 3; prima SELECCIONAR+DIREITA novamente para o nível 5, a sensibilidade é maior que no nível 4; prima SELECCIONAR+DIREITA novamente para o nível 6, que é o nível de sensibilidade mais elevado. Prima SELECCIONAR+DIREITA pela quarta vez para voltar para o nível 1 que é a sensibilidade mais baixa; prima SELECCIONAR+DIREITA novamente para ir para o nível 2. Prima SELECCIONAR+DIREITA para voltar para o nível predefinido. Indicador LED: No nível 1, o LED verde brilha rapidamente durante cerca de 6 segundos. No nível 2, o LED amarelo brilha rapidamente durante 6 segundos. No nível 3, o LED vermelho brilha rapidamente durante cerca de 6 segundos. No nível 4, ambos os LEDs verde e amarelo brilham rapidamente durante 6 segundos. No nível 5, ambos os LEDs amarelo e vermelho brilham rapidamente durante 6 segundos. No nível 6, ambos os LEDs verde e vermelho brilham rapidamente durante 6 segundos. Objectivo: Isto permite-lhe encontrar um nível de sensibilidade conveniente enquanto joga diferentes jogos que requerem diferentes níveis de sensibilidade do volante. Nota: O nível 6 é a sensibilidade especial para jogar o GT4.

Brasil A. Atribuições dos Botões: LED

Dire ct ional Pad SELEC T S TART MODE B. Montagem Existem dois métodos de instalação do volante. Favor selecionar um e seguir as instruções.

1. Jogar numa mesa ou escrivaninha

①. Conecte o fixador na base do volante conforme mostrado como mostrado na Fig. 1 abaixo. ②. Coloque o TrioRacer Wheel numa posição confortável para dirigir (numa escrivaninha ou mesa) e pressione a unidade da base para baixo com firmeza na superfície. (Ver Fig. 2) ③. Gire o parafuso de fixação até a base estar firmemente conectada. (Ver Fig. 3) Figura 1 Figura 2 Figura 3

2. Jogando nas suas pernas (coxas)

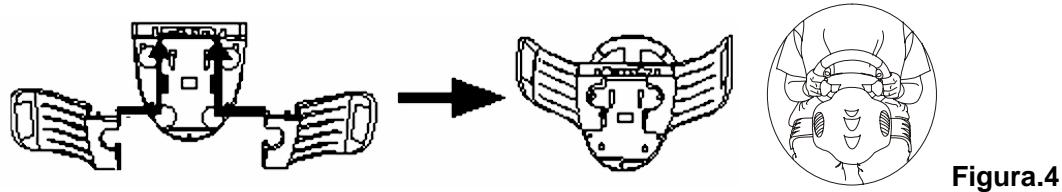

①. Desembrulhe os anexos para as pernas (coxas) ②. Gire o Volante de cabeça para baixo e localize os buracos dos pinos de montagem. ③. Coloque os anexos para as pernas no suporte de montagem no lado de baixo e ponha o volante em suas pernas como mostrado na figura 4. Figura.4 Como separar os anexos: Separe os anexos das pernas (coxas) como mostrado abaixo. C. Instalação

Instalação do Hardware ①. Conecte os pedais na coluna da direção. ②. Conecte o cabo adaptador de energia na coluna da direção. ③. Conecte o plugue USB na porta USB para o PC. Nota: Não conecte o volante num hub USB. Ele só funciona quando conectado diretamente à porta USB do PC. Instalação do Driver ①. O volante precisa estar primeiro conectado ao PC. Depois, coloque o CD driver no seu drive CD-ROM. ②. Se o programa de instalação não inciar automaticamente, clique em “Start/Run/Browse” e selecione seu drive de CD-ROM. ③. Clique duas vezes no arquivo “setup.exe” ④. Se uma solicitação do Windows para uma “assinatura digital” aparecer, reconheça a mensagem e

Brasil continue com a instalação da mesma forma. ⑤. Após concluir a instalação, reinicie seu PC. Após a Instalação - Após ter concluído a instalação, selecione “Start/Settings/Control Panel”. Clique duas vezes em “Game Controllers” ou “Gaming options” (depende do sistema operacional). Na janela que abrir, seu volante deve estar listado com status “OK”. - Clique em “Properties” para testar o volante. - Não é necessário calilbrar o volante. Ele suporta calibração dinâmica, a qual é feita automaticamente quando conectar o dispositivo.

Conecte primeiro o volante e o pedal. Conecte o adaptador de energia numa tomada de parede e coloque o plugue de saída na tomada DC da base da unidade do volante. Coloque o conector do volante no console da porta. Ligue a TV e PS 2 ou console XBOX. O volante irá girar para a direita e para a esquerda até o fim para Identificação do ângulo máximo de operação do Volante e depois, retorna à posição central para identificação do Auto Centro. Nota: - Não toque o volante ou pressione os pedais nesta hora. - Nas plataformas XBOX e PC, após concluir a conexão, o LED vermelho ficará sempre aceso. ⑥. Coloque o disco do game no console. ⑦. Inicio o seu game e divirta-se. D. Diferentes LEDs indicam modos diferentes Para escolher entre modos diferentes, pressione o botão MODE, a luz VERMELHA irá acender para indicar que você está no modo analógico. Para trocar para o próximo modo pressione novamente o botão MODE. Gree n LED Yello w LED Red LED Ilustrações dos LEDs *Modo Digital: todos os LEDs estão desligados se estiver desligado, este é o modo padrão no start-up. *Modo Analógico: LED vermelho, com controle analógico. NOTA: Para alguns games como o GT3, o único modo bloqueado pelo game é Analógico, portanto, não pode ser mudado para o modo Digital. E. Características

Auto Centro O Auto centro identifica o ponto central do volante quando o console for desligado e ligado ao invés de rolar entre ajustes complexos no menu “OPTION” do game.

Identificação do ângulo máximo de operação do Volante Esta função pode identificar automaticamente o ângulo máximo de operação do volante para o jogador quando estiver jogando games ao invés de rolar entre ajustes complexos no menu “OPTION” do game..

Feedback de Força Negativa Você irá sentir mais feedback de força negativa quando o adaptador de energia estiver desconectado.

Seis níveis de sensibilidade para ajustes do volante Nível 3 é padrão, a sensibilidade da direção é normal. Aplicação: Pressione SELECT+RIGHT para ir ao nível 4, a sensibilidade é maior do que o nível 3; pressione SELECT+RIGHT novamente para o nível 5, a sensibilidade é maior do que o nível 4; pressione SELECT+RIGHT novamente para o nível 6, que é o nível mais sensível. Pressione SELECT+RIGHT pela quarta vez para retornar ao nível 1, que é de menor sensibilidade; pressione novamente SELECT+RIGHT para ir ao nível 2. Pressione SELECT+RIGHT para retornar ao padrão. LED Indicador: No nível 1, O LED verde pisca rapidamente por cerca de 6 segundos. No nível 2, O LED amarelo pisca rapidamente por cerca de 6 segundos. No nível 3, o LED vermelho pisca rapidamente por cerca de 6 segundos. No nível 4, ambos os LEDs verde e amarelo piscam rapidamente por cerca de 6 segundos. Para o nível 5, ambos os LEDs amarelo e vermelho piscam rapidamente por cerca de 6 segundos. No nível 6, ambos os LEDs verde e vermelho piscam rapidamente por cerca de 6 segundos. Objetivo: Isto permite a você encontrar um nível de sensibilidade conveniente quando jogar diferentes games que exigem sensibilidades diferentes do volante. Nota: Nível 6 é de sensibilidade especial para Gaming GT4.
