HSC 100 OC - Fones de ouvido AKG - Manual de utilização gratuito

Tipo de produto	Headset universal ultraleve
Tipo de microfone	Eletrostático, diagrama direcional em oito
Tipo de fone de ouvido	Intra-auricular
Diâmetro do fone de ouvido	17 mm
Comprimento total	78 mm
Peso (sem cabo)	8 g
Material do invólucro	ABS
Impedância do microfone	2,2 kOhms
Impedância do fone de ouvido	1500 Ohms
Alimentação do microfone	1,1 a 10 V
Corrente absorvida (microfone)	< 0,5 mA
Relação sinal/ruído (microfone)	50 dB
Taxa de distorção total	< 2%
Resposta em frequência	Otimização da fala (300-3400 Hz)
Linearidade	+/- 1 dB
Temperatura de armazenamento e uso	-40 a +80 °C
Altura de queda garantida	150 cm
Nível de pressão acústica máximo	124 dB (com 1,5 Veff)
Campo magnético CC	< 400 A/cm
Acessórios fornecidos	Almofadas de espuma, clipe para cabo, bolha anti-vento
Manutenção e limpeza	Limpar com um pano macio e seco. Evitar qualquer líquido.
Segurança	Não expor à umidade, ao calor ou a choques. Não derramar líquidos.

Perguntas frequentes - HSC 100 OC AKG

Como usar corretamente o HSC 100 OC?

Insira o fone de ouvido no ouvido e gire o braço do microfone em direção ao canto da boca para uma captação ideal. Use as almofadas de espuma fornecidas para maior conforto.

Como fixar o cabo para evitar tensões?

Use o clipe fornecido para prender o cabo à sua gola. Isso alivia a tensão e reduz os ruídos do cabo.

Quando usar a bolha anti-vento?

Monte a bolha anti-vento no microfone ao ar livre para atenuar os ruídos de vento e respiração.

Quais são as conexões dos fios?

O cabo tem extremidades livres: fio vermelho do microfone = sinal + alimentação (1,5 a 10 V), blindagem = terra. Fios do fone de ouvido: não especificados, mas geralmente simétricos. Consulte o diagrama do manual.

O headset é compatível com todos os dispositivos?

O microfone requer alimentação fantasma (1,1 a 10 V). A impedância do fone de ouvido (1500 ohms) é alta; use um amplificador adequado para volume suficiente.

Como limpar o headset?

Limpe as superfícies externas com um pano macio e seco. Não use líquidos. As almofadas de espuma podem ser substituídas.

Quais são as precauções de segurança a serem seguidas?

Evite exposição à umidade, chuva, calor direto (radiador, sol) e choques. Não derrame líquidos. Respeite a temperatura de armazenamento: -40 a +80 °C.

O que fazer em caso de distorção sonora?

Verifique o nível de som: não ultrapasse 1,5 Veff para evitar distorção (>2%). Verifique também as conexões e a limpeza dos contatos.

O headset é reparável?

O invólucro é em ABS, não projetado para reparo pelo usuário. Em caso de falha, entre em contato com o serviço pós-venda da AKG. As almofadas são substituíveis.

Qual é a garantia do produto?

O manual menciona uma altura de queda garantida de 150 cm, mas a garantia padrão depende do revendedor. Consulte os termos e condições de venda.

MANUAL DE UTILIZADOR HSC 100 OC AKG

O HSC 100 SR/OC é um auscultador dinamico com microfone de condensador, universal e ultraligeiro. A diretrividade do microfone em figura de 8 e a resposa de frequência otimizada para aPALAVRA garantizam uma atenuação excelete de ruidos ambientais. O auscultador se coloca dentro da orelha para assegurar intoleragembilidade e comodidade olimas.

2. Indicações de segurança

1. Nao verte liquidos no aparelho.
2. Não posicionar o aparelho perto de quaisquer fontes de calor, como por exemplo radiadores ou tubos de acqueamento. Não colocar o equipoamento em lugaras onde se encontra exposto à luz solar direta, a muita poira, humidade, chuva, vibrações ou trepidações.

3. Aplicacao

O HSC 100 SR/OC foi Criado para orelhas "de tamano normal". Se as suas orelhas são mais grandes, fixar no auricular o revestamento em espuma de boracha fornecido com o aparelho. Ensaie o HSC 100 SR/OC com e sem o revestamento para determinar a posicao mais segura e comaoda.

Colocar o HSC 100 SR/OC na orelha de maneira que o microfone encontrar-se perto do canto da boa.

quando utilizes o aparelho ao ar livre colocar no microfone a pantalha antivento fornecida na caixa de embalagem. Este modo evita-se a producao de rui-dos de vento.

Para aliviar o aparelho do peso do cabo, fixar o cabo por exemple no colorinho com a pinça do cabo.

4. Cabo

O HSC 100 SR/OC tem um cabo com terminais livres. Os fios do microfone e do auscultador está ligados como segue:

Microfone

Vermelho:	sinal
Blindagem:	massa
Auscultador
Branco:	sinal
Blindagem:	massa

5. Especificações

Condições ambientais

ETS 300019 EC7,3

Temperatas de armazenagem e operacao: -40^ ... +80^

Altura de caía em superficie dura garantía: 150 cm

Dados mecânicos

Dimensoes

Comprimento total: 78 mm

Peso: 8 g sem cabo
Material da caixa: ABS

Dados acústicos do microfone

SLR 46 ±4 dB
Sensibilitadé -47 dBV/1 Pa
Característica de direitividade figura de 8
Impedência 2,2 kohms
Fator de distorção <2% a 16 dBPa, 300 ... 3400 Hz
Linearidade ±1 dB, -40 ... +17 dBPa
Tensão de alimentação 1,1 ... 10 V
Consumo de correrente <0,5 mA
Relação sinal/rúido >50 dB

Resposta de frequência do microfone

Dados acústicos do auscultador

RLR -12 ±4 dB
Impedência 150 ohms
Fator de distortion <3% a 17 dBPa, 300 ... 3400 Hz
Linearidade ±1 dB, -40 ... +16 dBPa
Campo magnétique estacionario <400 A/cm a una distancia de 2 mm do lado frontal
Indicação de segurar: Não exceeding 1,5 V rms = 124 dB SPL

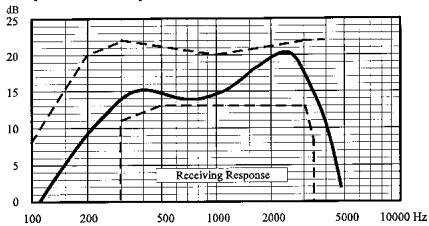

Resposta de frequência do auscultador
