HSC 100 OC - Kopfhörer AKG - Kostenlose Bedienungsanleitung

Produkttyp	Universelles ultraleichtes Headset
Mikrofontyp	Elektrostatisch, Achter-Richtcharakteristik
Hörertyp	In-Ear
Hörerdurchmesser	17 mm
Gesamtlänge	78 mm
Gewicht (ohne Kabel)	8 g
Gehäusematerial	ABS
Mikrofonimpedanz	2,2 kOhms
Hörerimpedanz	1500 Ohms
Mikrofonspeisung	1,1 bis 10 V
Stromaufnahme (Mikrofon)	< 0,5 mA
Signal-Rausch-Abstand (Mikrofon)	50 dB
Gesamtklirrfaktor	< 2%
Frequenzgang	Sprachoptimierung (300–3400 Hz)
Linearität	+/- 1 dB
Lager- und Betriebstemperatur	-40 bis +80 °C
Garantierte Fallhöhe	150 cm
Maximaler Schalldruckpegel	124 dB (mit 1,5 Veff)
Magnetfeld (DC)	< 400 A/cm
Mitgeliefertes Zubehör	Schaumstoffpolster, Kabelclip, Windschutz
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Flüssigkeiten vermeiden.
Sicherheit	Nicht Feuchtigkeit, Hitze oder Stößen aussetzen. Keine Flüssigkeiten verschütten.

Häufig gestellte Fragen - HSC 100 OC AKG

Wie trägt man das HSC 100 OC richtig?

Setzen Sie den Hörer ins Ohr und drehen Sie den Mikrofonarm zum Mundwinkel für eine optimale Aufnahme. Verwenden Sie die mitgelieferten Schaumstoffpolster für mehr Komfort.

Wie befestige ich das Kabel, um Spannungen zu vermeiden?

Verwenden Sie den mitgelieferten Kabelclip, um das Kabel an Ihrem Kragen zu befestigen. Das entlastet das Kabel und reduziert Kabelgeräusche.

Wann verwende ich den Windschutz?

Montieren Sie den Windschutz im Freien auf das Mikrofon, um Wind- und Atemgeräusche zu dämpfen.

Wie sind die Anschlüsse der Kabel?

Das Kabel hat freie Enden: rotes Mikrofonkabel = Signal + Speisung (1,5 bis 10 V), Schirm = Masse. Hörerkabel: nicht spezifiziert, aber normalerweise symmetrisch. Konsultieren Sie das Schema in der Anleitung.

Ist das Headset mit allen Geräten kompatibel?

Das Mikrofon benötigt eine Phantomspeisung (1,1 bis 10 V). Die Hörerimpedanz (1500 Ohm) ist hoch; verwenden Sie einen geeigneten Verstärker für ausreichende Lautstärke.

Wie reinige ich das Headset?

Reinigen Sie die Außenflächen mit einem weichen, trockenen Tuch. Keine Flüssigkeiten verwenden. Die Schaumstoffpolster können ausgetauscht werden.

Welche Sicherheitsvorkehrungen sind zu beachten?

Vermeiden Sie Feuchtigkeit, Regen, direkte Hitze (Heizung, Sonne) und Stöße. Keine Flüssigkeiten verschütten. Beachten Sie die Lagertemperatur: -40 bis +80 °C.

Was tun bei Klangverzerrungen?

Überprüfen Sie den Pegel: 1,5 Veff nicht überschreiten, um Verzerrungen (>2%) zu vermeiden. Überprüfen Sie auch die Anschlüsse und die Sauberkeit der Kontakte.

Ist das Headset reparierbar?

Das Gehäuse besteht aus ABS und ist nicht für Reparaturen durch den Benutzer ausgelegt. Bei einem Defekt kontaktieren Sie den AKG-Kundendienst. Die Polster sind austauschbar.

Wie ist die Garantie des Produkts?

Die Anleitung erwähnt eine garantierte Fallhöhe von 150 cm, aber die Standardgarantie hängt vom Händler ab. Konsultieren Sie die allgemeinen Geschäftsbedingungen.

BEDIENUNGSANLEITUNG HSC 100 OC AKG

Das HSC 100 SR/OC ist eine universelle, ultraleiche Kopfsprechgarnitur. Der Mikrofonteil ist in Kondensatortechnik mit achterförmiger Richtcharakteristik ausgeführt. In Verbindung mit dem sprachoptimierten Frequenzgang ergibt sich eine hervorragende Umgebungsgeräuschdämpfung. Der Hörerteil wird direkt im Ohr plaziert und bewirkt so optimale Verständlichkeit und Tragekomfort.

2. Sicherheitschinweise

1. Schütten Sie keine Flüssigkeiten auf das Gerät.
2. Stellen Sie das Gerät nicht in der Höhe von Wärmequellen wie z.B. Radiatoren oder Heizungsröhren auf, und setzen Sie es nicht direkter Sonneneinstrahlung, starker Staub- und Feuchtgieteinwirkung, Regen, Vibrationen oder Schlägen aus.

3. Anwendung

Das HSC 100 SR/OC wurde für „Standardohren" dimentioniert. Der mitgelieferte Schaumstoffüberzug für den Hörterteil erlaubt eine gewisse Anpassung an größere Ohren, und erhöht den Tragekomfort. Probleien Sie selbst wie der Halt und der Tragekomfort für Sie optimal ist.

Setzen Sie das HSC 100 SR/OC so in das Ohr ein, daß der Mikrofonarm zum Mundwinkel zeigt. Zur Verwendung im Freien montieren Sieitte den Windschutz auf das Mikrofon, um ungewolte Geräuschentwicklung zu vermeiden.

Um die Sprechgarnitur vom Gewicht des Kabels zu entlasten, klemmen Sie es mit dem Kabelclip am Kragen o. à. an.

4. Kabel

Das Kabel ist mit offenen Kabelenden ausgeführrt. Die Adern für Mikrofon und Hörsystem sind wie folgt farb-codiert:

Mikrofon:

Rot:	Signal und Stromversorgung (1,5-10 V)
Schirm:	Masse

Hörer:

Weiβ:	Signal
Schirm:	Masse

5. Spezifikationen

Umweltbedingungen

ETS 300019 EC7,3
Lager- und Betriebstempaturbereich: -40 bis +80°C
Garant. Fallhöhe auf harte Oberfläche: 150 cm

Mechanische Daten

Dimensionen: Hörer 17 mm Durchmesser 78 mm Länge Gewicht: 8 g ohne Kabel Gehäusematerial: ABS

Akustische Daten Mikrofon

SLR 46+/-4dB

Richtcharakteristik 8er

Impedanz 2,2kOhm

Klirrfaktor <2% bei 16dBPa,

300 bis 3.400Hz

Linearität +/-1dB-40 bis 17dBPa

Speisespannung 1,1 bis 10V

Stromaufnahme <0,5mA

Gerauschpegelabstand >50dB

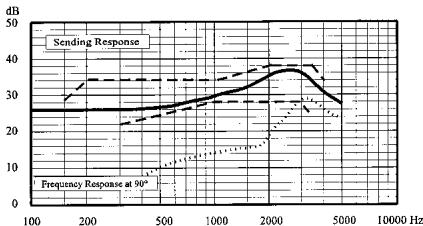

Frequenzgang Mikrofon

Akustische Daten Hörer

RLR -10+/-4dB

Impedanz 150Ohm

Klirrfactor <2% bei 17dBPa,

300 bis 3.400Hz

Linearität +/-1dB-40 bis 16dBPa

Magnetisches DC Feld <400A/cm bei 2mm Abstand

von der Vorderseite

Sicherheitshinweis: Überschreiben Sie nicht

1,5Veff = 124dBSPL

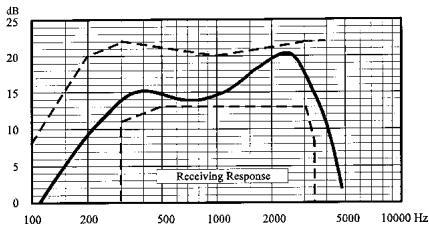

Frequenzgang Hörer

1.Description
