Tipo de produto	Bomba de piscina autoescorvante com pré-filtro
Utilização	Filtragem e reciclagem da água da piscina para águas limpas até 35°C
Altura máxima de aspiração	2 metros acima do nível da água
Posição de instalação	Horizontal, de preferência abaixo do nível da água
Conexões	Aspiração e recalque por conexões roscadas com juntas de vedação
Alimentação elétrica	Monofásico 230 V ou trifásico 230/400 V conforme modelo
Proteção do motor	Protetor térmico incorporado (monofásico) ou magnetotérmico (trifásico)
Dispositivo diferencial obrigatório	30 mA
Grau de proteção	IP-55
Pré-filtro	Cesto removível para reter partículas grandes
Escorvamento	Manual, enchendo o pré-filtro até a água chegar
Manutenção rotineira	Limpar o cesto regularmente, verificar o estado das juntas
Drenagem de inverno	Remover o bujão de purga para esvaziar a bomba
Componentes consumíveis	Juntas (1 ano), selo mecânico (1 ano), rolamentos (1 ano)
Segurança	Desconectar a alimentação antes de qualquer intervenção, aguardar a parada completa
Tipos de motor	Monofásico ou trifásico conforme modelo
Cabo de alimentação	H07 RN-F 3 condutores, seção adaptada à potência e comprimento
Garantia	Sujeita ao cumprimento das instruções de instalação e uso

Perguntas frequentes - POOL PUMPS ASTRALPOOL

A bomba não escorva, o que fazer?

Verifique a vedação do tubo de aspiração e da tampa do pré-filtro. Encha o pré-filtro com água até sair pelo conduto de aspiração. Certifique-se de que o sentido de rotação do motor está correto.

Como limpar o cesto do pré-filtro?

Desmonte a tampa do pré-filtro, retire o cesto e limpe-o sem bater para evitar quebrá-lo. Recoloque-o e feche a tampa com sua junta.

A bomba faz barulho, causas possíveis?

Causas possíveis: entrada de ar pelo tubo de aspiração, má vedação da tampa do filtro, rotação invertida do motor, pré-filtro obstruído ou fixação incorreta da bomba.

Posso programar a bomba para adaptar a vazão conforme os horários?

As bombas ASTRALPOOL padrão não possuem programação horária integrada. Você pode ajustar a vazão manualmente através das válvulas ou, em modelos de velocidade variável, ajustar a velocidade. Para automação, use um timer externo ou entre em contato com o atendimento ao cliente.

Como drenar a bomba antes do inverno?

Remova o bujão de purga localizado no corpo da bomba para esvaziar a água. Se a bomba ficar muito tempo sem uso, especialmente em áreas frias, esta operação evita danos causados pelo gelo.

Que tipo de cabo elétrico usar?

Use um cabo rígido ou flexível tipo H07 RN-F de 3 condutores, com seção adaptada à potência do motor e ao comprimento do cabo. Para trifásico, siga o esquema de conexão (Δ ou Y) conforme a tensão.

Qual é a manutenção periódica recomendada?

Limpe regularmente o cesto do pré-filtro. Verifique o estado das juntas e do selo mecânico anualmente. Monitore o consumo elétrico e a temperatura do motor. Em caso de anomalia, pare a bomba e contate o serviço técnico.

A bomba não liga, o que verificar?

Verifique a alimentação elétrica, a tensão da rede, o protetor térmico, as conexões na caixa de derivação e se o motor gira livremente. Se o problema persistir, consulte o serviço técnico.

Posso instalar a bomba acima do nível da água?

Sim, mas a altura não deve exceder 2 metros acima do nível da água. O tubo de aspiração deve ser o mais curto possível e inclinado a 2% em direção à bomba para evitar bolsas de ar.

Como inverter o sentido de rotação do motor?

Para inverter o sentido, troque duas fases de alimentação no caso de um motor trifásico. Para um monofásico, o sentido geralmente é fixo; consulte o manual do motor.

MANUAL DE UTILIZADOR POOL PUMPS ASTRALPOOL

ASPETTI PRELIMINARI ALL'AVVIAMENTO

O manual que é fornecido contente informação fundamental sobre as medidas de segurar a adoptar durante as fases de instalacao e colocacao em funcaoamento. Por isso, é imprescindivel que tanto o instalador como o Utilizador leiam as instruções antes de realizar as operacoes de montagem e colocacao em funcaoamento.

1. INDICAÇÖS GERAIS DE SEGURANÇA

Esta sintbologia ( 1 ！ ！ ) indica a possibidade de perigo em consequencia do desrespeito das indicacoes correspondentes.

PERIGO. Risco de electrocussao.

A não advertência para este perigo representa um risco de electrocussão.

PERIGO.

A não advertência para este perigo representa um risco de danos em pessoas ouagens.

ATENÇAO.

A não advertência para este perigo representa um risco de danos na bomba ou na instalação.

2. NORMAS GERAIS DE SEGURANÇA

GERAL

• As máquinas aparecidas neste Manual foram especialmente concebidas para obter a pré-filtragem e a recirculacao da agua nas piscinas.
• Foram concebidas para travailhar com águas limpas e com temperatasnas não superiores a 35^
• Effectuar a instalacao com base nas indicatores especialos de cada aplicacao.
• Devem ser respeitadas as normas vigentes para a prevenção de acidentes.
• Para qualquer alteracao na bomba e necessaria a autorizacao previa do fabricante. As peças de substituicao originais e os acessario autorizados pelo fabricante servem para garantir uma maior segurar. O fabricante da bomba fica isento de qualquer responsabilitadepelos danos que foramprovocados pelautilizaçãode peças oucessórios não autorizados.
• Ao efectuar o trabajo sobre cada boa ou sobre os equipamentos a esta ligados, é necessario desigar o equipamento da fonte de alimentacao e os dispositivos de arranque, uma vez que durante o funcimento as peças eletricas da bomba está sob tensao.
• Outilizadordevecertificar-sede queostrabalhosde montagem e manutencao sao realizados por pessoas autorizadase qualificadas,equeestas pessoasconhecem de formapormenorizadaasinstruçõesdeinstalacaoeservico.
• Cumprir todas as instruções de instalamento e manutenção para garantir a segurar do funciona da boaquina.
• Em caso de funciona defeituoso ou avaria, deve dirigir-se ao seu fornecedor ou ao representante oficial mais proxies.

ALERTAS NOS TRABALHOS DE INSTALAÇÃO E MONTAGEM

• Durante a ligation do cabos eletricos ao motor da maquina, é necessario ter em atençao a disposicao dos cabos no interior da caixa de ligacoes, vericar que nao existem pedacos de cabo no interior antes de fechar e que a ligation a terra está devidamente efectuada. Ligar o motor de acordo com o esquema eletrico enviado com a maquina.

• Garantir que as lagoas dos cabos eletricos na caixa de lagoas da maquina ficam bem encaixadas e apertadas nos terminais de lagoao.

• A instalação électrique da bomba pode usar um disjuntor diferencial com um valor máximo de 30mA .

• Utilizar correctamente a junta da caixa de terminais do motor eletrico para fazer a entrada de agua. Do mesmo modo, colocar e aperture a estopa no interior do passador de cabos da caixa de terminais.

• É necessário ter atenção para que, de formaomalga,entre agua no motor e nas partes electrolycas em tensão.

• Caso a utilizesçao prevista não sera indicada, poderá ser necessario aplicar medidas e normas tíncicas suplementares.

ALERTAS NA COLOÇÃO EM FUNCIONAMENTO

Antes de colocar a boaquina em funcaoamento e necessario vericar a calibracao dos dispositivos de protecao elcricos do motor e vericar se as proteccao contra contactos elticros e mecanicos estao corretamente positonadas e fixadas.

NOTA

Recomenda-se não utilizes as instalações sanitarias quando o equipamento de bombamento está ariasconor. A bomba nao deve serutilizada quando as pessoas estiverem emcontacto com a agua.

ALERTAS NOS TRABALHOS DE MONTAGEM E MANUTENÇÃO

• Para a montagem e instalação das bombas é necessário ter em atençao as normas de instalacao nationals.
• É necessário ter atenção para que, de formaomalga,entre agua no motor e nas partes electrolyicas em tensão.
• Evitar aMASTERmente ocontacto,ismoque accidental,comaspeças moveris daquina durante ofunacionamento da mesma e/ou antes da sua paragem total.
• Esperar que MQquina pare completeness ante de efectuar qualer intervencao.
• Desligar a boaquina da fonte de alimentacao e bloquear os dispositivos da colocacao em funcaoamento, antes de proceder a qualquer intervencao de manufencao eletrica ou mecanica.

• É aconsehlável adoptar as següntes medidas antes de efetuar qualquer intervenção na boaquina:

• Desligar a tensão da boaquina.

• Bloquear os dispositivos de colocacao em functiimento.
• Comprovar que no existe tensão nos circuitos, mesmo nos auxiliares, e nos serviços suplementares.
• Esperar ate que o rotor pare completeness.

A lista aparece deve ser considerada indicativa e não vinculativa aos efeitos de segurarca, uma vez que pode existir normas de segurarca especialicas para determinadas normas.

A correcta fixacao das peças mecancicas e o estado dos parafusos de suporte daquina.
- A correto posicao, a fixacao e o estado dos conductores de alimentacao e das peças isolantes.
- A temperatura da boa e do motor eletrico. Em caso de anomalia, parar imeditamente a boa e proceeda sua reparacao.
- As vibrações da boa. Em caso de anomália, parar imeditamente a boa e preceder à sua reparação.

As instruções de instalação, utilizesçao e manutenção incluidas neste manual, devo à complexidade dos casos tratados, não pretendem examinar todos os casos possíveis e imagináveis de service e manutenção. Caso sejam necessarias instruções suplementares ou caso surjam problemas espécíficos, recomenda-se Contactar com o distribuidor, ou directemente com o construtor da boaquina.

3. INSTALAÇÃO E MONTAGEM

GERAL

• A montagem e instalação das nosas bombas,sole permitida em pescinas ou tanques que cumpram a norma HD 384.7.702. Em caso de dúvida, consultar um perito.

Realizar a montagem da bomba na posicao horizontal devido ao pre-filto. - As bombas,utilizam um pre-filto com um cesto no seu interior pra recolher as particulas grossas, dato que estas particulas podem danificar a parte interior hidráulica da bomba.
- Todas as bombas estao equipadas com uma base com doit orificios para poder em instalados no solo atravess de uma fixacao (Fig. 1).

TUBAGENS

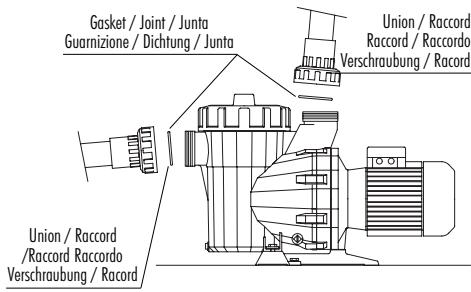

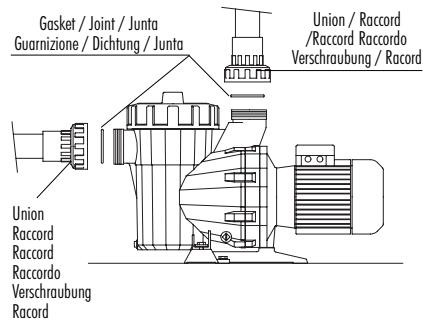

• Para realizar a ligation da tubagem, encaixar as tubagens nos rações, instalada em Concinto com a bomba; as unión dos raços às bocas de aspiração e impulsão da bomba são de rosca e utilizez juntas deVEDAGAO para evaporar a perda deágua (Fig. 2).
• Realizar a instalação das tubagens de impulsão de forma perpendicular e bem centrada em relaçao à entrada quando vai ser ligada para fazer que a bomba e a tubagem sejam submetidos a esforços externos que, para eles de dificultarem a montagem, poderiam acabar por romper (Fig. 2).
• Instalar a tubagem de aspiração com uma ligeira inclinação para a bomba, na ordem dos 2%, evitando acriação de bolas de ar (Fig. 2).
• Para o correto funçãoamento da bomba é necessário efectuar o enchimento do pré-filtra da bomba até que a报告显示 à conduira de aspiração (Fig.3).

COLOÇÃO

• Para melhorar o rendimento das bombas aconselho-se a sua montagem numa posicao abaixo do nivel de agua da piscina ou do tanque.

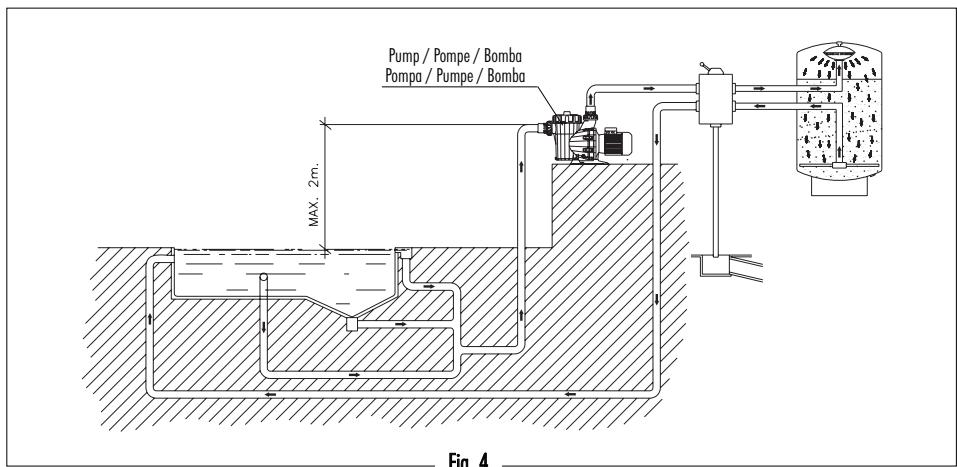

• Caso soit necessario instalar uma bomba de auto-aspiracao acima do nível da agua, esta devera ser instalada de modo que aDIFFERencia de altitude não sera superior a 2 metros (Fig. 4), para que a conduira de aspiracao sera o mais curta possivel ja que uma tubagem mais comprida aumenta o tempo de aspiracao e as perdas de cargo da instalacao.

• A bomba delve ser colocada num local ond e não estja sujeita a possiveis inundações e possa receber uma ventilacao de ar seco.

INSTALAÇÃO ELETRICA

• Realizar a instalação eletrica com umsystema de separacao multipla comuna abertura de contactos delo menos 3 mm.
• Utilizar um cabo rígido como ligação de rede. No caso de utilizes um cabo flexivel para a ligação de rede, este deve dispor de terminais para respectiva sua ligação aos terminais do motor da bomba.
• Seja qual for o tipo de bomba é necessário instalar um disjuntor diferencial de 0.03 A, para proteção contra as fugas electrolyicas (indicado nos esquemas).
• Ajustar conveniently o valor do relé tírmico de acordo com a intensidade da bomba.

Casoa bomba tenha um motor monofasico:

• Possui um protector termico. Para estas bombas é suficiente a instalacao com interruptor de acordo com o esquema da "Ligacoes a rede eletrica".
• Utilizar una proteção de motor com proteção magneto-térmica.
• Os dados de regulacao do relle temico sao meramente ilustrativos, ja que o motor utilize um disjuntor incorporedo.
• Para 230 V delve ser'utilizada uma manqueira de ligaçao do tipo H07 RN-F3 e adaptar a seccao de cabo à potência do motor e ao comprimento do cabo.

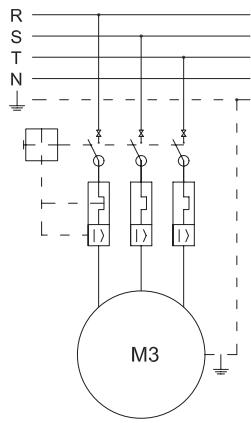

Casoa bomba utilize um motor trifasico:

• Utilizar una proteção de motor com proteção magneto-térmica.
• Proteger a bomba para eventuais sobrecargas com um interruptor de segurarca para o motor.
• Ajustar convenientemente o valor tírmico, seguido aanela de protectores tírmicos. Para a ligaçao (Rede de 3 x 230 V.) corresponde o protector do maior valor indicado. Para a ligaçao Y (Rede de 3 x 400 V.) corresponde o protector de menor valor.

Fazer a liação da tensão mais baixa em e a tensão mais alta em Y para intervalos de tensão发展目标 de 230/400V; 400/690V.

• Para a corrente alternada'utilizar uma mangueira de ligação do tipo H07 RN-F3 com uma��do cabo adaptado à potência do motor e ao comprimento do cabo.

• Para fazer a liação do cabo de alimentação, este está ser ligado por pessoal qualificado e autorizzato ( tipo de liação).

• Antes de ligar o motor, verificar o tipo de fusivel necessario.

• Verificar a correto disposicao e ligation do cabo de terra na instalacao do equipamento.
• Respeitar as condições de instalação e as ligações electrolyicas, caso contrário, o fabricante da bomba declina qualquer responsabilité é anula a garantia.
• Os motores estao abrangidos pelas normas CEE com protecao IP-55.
• Podem existir regulamentos especials para a instalacao.
• Existe perigo de morte, caso a ligaçao à rede eletrica não sera efectuada de forma adequada.

4. INSTRUÇÉS DE COLOÇÃO EM FUNCIONAMENTO OPERações PREVIAS À COLOÇÃO EM FUNCIONAMENTO

• Antes de colocar a bomba em funciona, é necessário realizar as següntes operações:

• Desmontar a tampa do pré-filtrado desenroscando a porca de fixacao (Fig. 5).

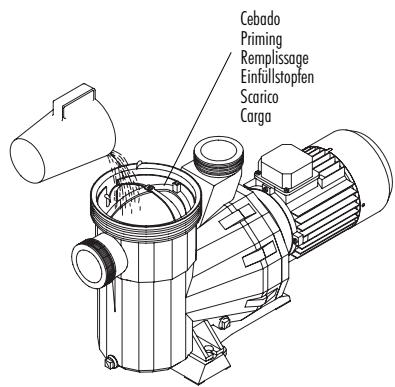

• Encher a bomba com agua pelo pré-filtro até chegar à conduita de aspiração.
• Caso o cesto tenha sido retirado durante estas operacoes, é necessario voltar a colocá- lo no inferior do pré-filto, para impedir a entrada de partículas grossas no interior da bomba que poderiamaabar por bloquear a bomba.

• Comprovar que a tensão e potência da rede electrolytica correspondem os values indicados na placá de CHARACTERISTICS da bomba.

• Colocar a tampa do pré-filtro e enroscar para fechar sem esquecer de colocar a junta na responsiva posicao (Fig.5).

• As bombas não poder ser colocadas em funcaoamento sem que o pré-filto tenha sido previamente enchido de agua, caso contrario, pode danificar a junta mecanica provocando fugas de agua.

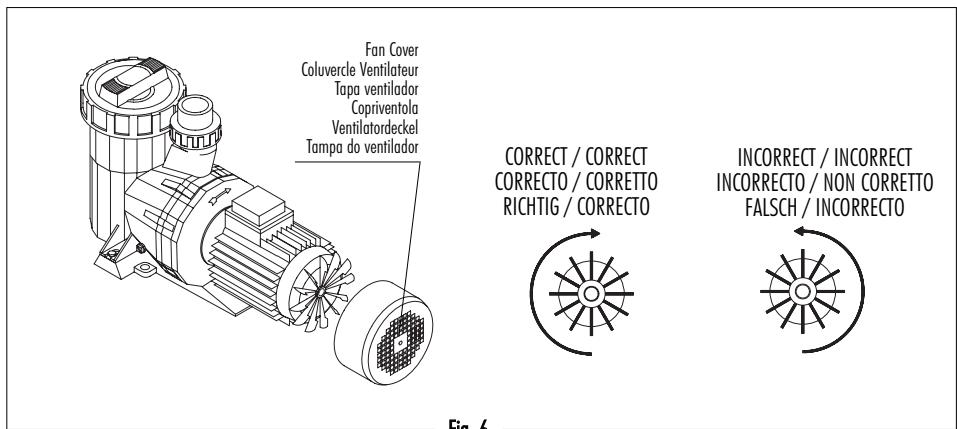

• Comprovar que o sentido de rotação do motor é o correto,utilizando o ventilador situado na parte traseira do motor, que pode ser observado atraves do oculo na tampa do ventilador (Fig. 6).
• Comprovar que o eixo da bomba roda livrente.

COLOCACAO EM FUNCIONAMENTO

• Abrir todas as valvulas e ligar o motor.
• Effectuar a autolubrificacao da tubagem e aguardar que sera efectuada.

5. MANUTENÇAO

• Limpar o cesto do pré-filtrato regularamente para fazer quebras de pressão. Para fazer uma possível ruptura do cesto, não é aconselhavel bater no cesto durante as operações de limpeza.
• Caso a bomba pare, verificar se o consumo de amperes do motor em funcaoamento é igual ou inferior ao indicado na placac de caracteristicdo fabricante, ou em caso de anomalia recorre ao Servico de Assistance Tecnica mais proximo.

Se a amperagem for mais elevada, consultar o fabricante.
- Esvaziar a bomba sempre que for neecessario deixar o equipamento algo tempo para de funcionar, principalmente em paises frios ond posso existir o perigo de congelacao.

• Para esvaziar a bomba extrair o tampão de purga 10.

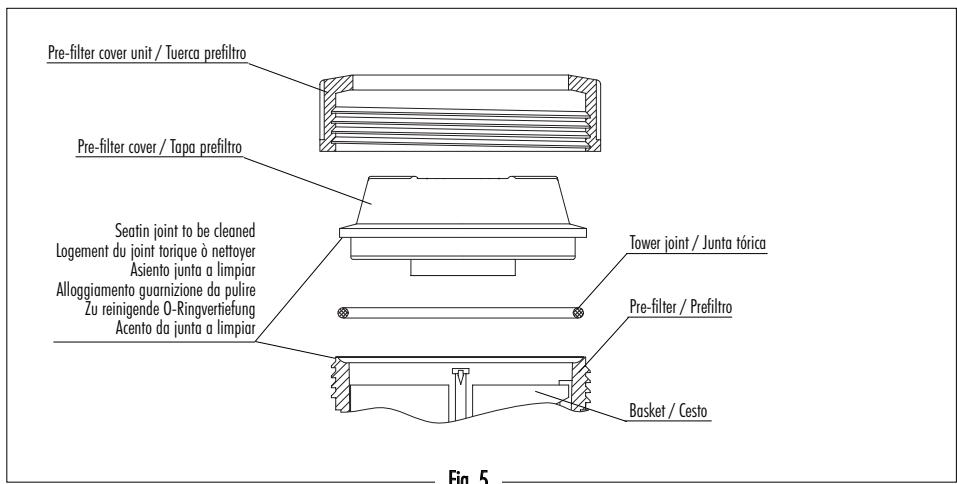

• Sempre que o pré-filto for aberto, limpar as impurezas do assento da junta e dapropria junta, para garantir a estanquecedade no fecho da tampa (Fig. 5).
• Os componentes da bomba que, devido à sua'utilização habitual,sofar desgaste e/ou deterioração devem ser repostos periodicamente para manter o bom rendimento da bomba. Na segunte tabela são aparecidos os componentes de desgaste e/ou consumíveis da bomba e o periodo de vidautil estimado para cada um deles.

DESCRÊNCÉ DO COMPONENTE	PERÍODO ESTIMADO DE VIDA
Juntas tíricas e elementos de estanquecidade em geral	1 ano
Campo meçâncico	1 ano
Rolamentos	1 ano

O periodo de vidautil estimado das peças anteriores foi estabelecido tendo em conta condiçõesnormais de utilização e instalacao do produits.

Seguir as instruções do manual de instalação para manter o periodo de vidautil da bomba.

6. DESMONTAGEM

• O Conjunto do motor pode ser desmontado do corpo da bomba, sem necessidade de desligar as tubagens de aspiração e impulsão da bomba.
• Para desmontar o Conjunto do motor do corpo da bomba, retirar os parafusos que os unem.

7. TABELA DE AVARIAS

1. A bomba não enche

2. A bomba não arrancar.

3. A bomba apresenta pouco caudal

5.0 motor faz barulho mas não roda

1. A bomba faz ruido

2. Paragem do motor

1	2	3	4	5	6	CAUSAS	SOLUTIONES
•	•					Entrada de arPGA tubagem de aspiracao	Confirmar o estado de rações e as juntas do tubo de aspiracao
•						Estanquecido deficiente da tampa do filtró	Limar a tampa do filtró e confirmar o estado da junta de borracha
•	•					Rotação do motor invertida	Inverter 2 fases da alimentação
•	•		•			Tensão Incorrecta	Comprovar as caractéricas da tensão dapla e da rede eletrica
	•					Pre-filtro obturado	Limar o filtró
	•					Perdas de cargo na aspiração	Evitar ao maior que os elementos produzem perdas de cargo
		•				Fixação Incorrecta da bomba	Fixar corretoamente a bomba
				•		Motor bloqueado	Desmontar o motor e consulutar o服务于专业技术
					•	Aumento da temperatura na caixa de terminais por acção do arco voltaico	Comprovar as ligações da caixa de terminais
					•	0 protector tímeico dispara	Realizar corretoamente a ligação dos cabos com os terminais das caixas de terminais
					•	Ligações da caixa de terminais mal efetuadas	Apertar corretoamente o cabo no terminal / Adaptar o tamanho da ligação do cabo aos terminais da caixa de terminais

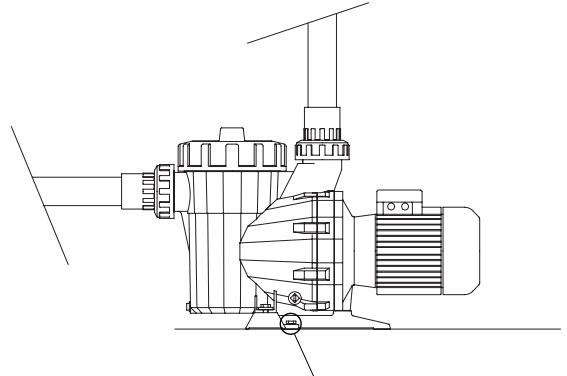

ANCHOR DETAIL / DETAIL DE L'ANCRAGE DETALLE ANCLAJE / DETTAGLIO ANCORAGGIOVERANKERUNG / DETALHE DE FIXAZAO

Anchor detail / Detail de l'ancrige
Delle anclaje / Dettaglio ancoraggio
Verankerung / Detalhe de fixacao

Fig. 1
CORRECT / CORRECT / CORRECTO CORRETO / RICHTIG / CORRECTO

INCORRECT / INCORRECT / INCORRECTON NON CORRETO / FALSCH / INCORRECTO

Fig. 2
Fig. 3

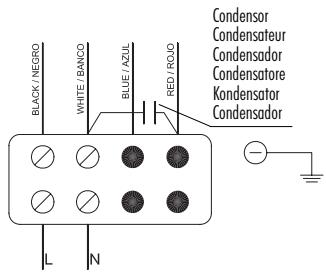

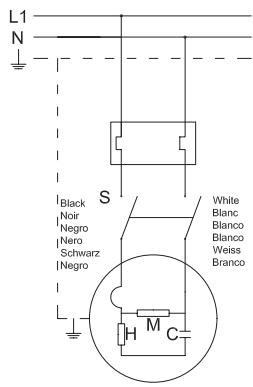

SINGLE PHASE MOTORS/MOTEURS MONOPHASES MOTORES MONOFASICOS/MOTORI MONOFASE EINPHASIGEMOTOREN/MOTORESMONOFASICOS

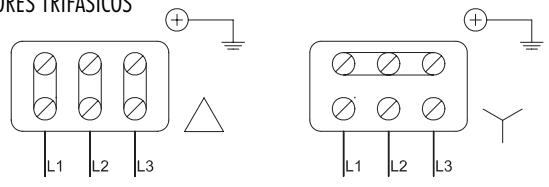

THREE PHASE MOTORS / MOTEURS TRIPHASES MOTORES TRIFASICOS / MOTORI TRIFASE DREINPHASE MOTOREN / MOTORES TRIFASICOS

SINGLE PHASE/MONOPHASES MONOFASICOS/MONOFASE EINPHASIG/MONOFASICOS

THREE PHASE/TRIPHASES TRIFASICOS/TRIFASE DREINPHASIG/TRIFASICOS
