MANUAL DE UTILIZADOR N68-GS ASROCK

12. O ASRock Instant Flash é um utilitário de flash do BIOS incorporado na

memória Flash ROM. Esta prática ferramenta de actualização do BIOS permite-lhe actualizar o BIOS do sistema sem necessitar de entrar nos sistemas operativos, como o MS-DOS ou o Windows®. Com este utilitário, poderá premir a tecla <F6> durante o teste de arranque POST ou premir a tecla <F2> para exibir o menu de configuração do BIOS para aceder ao ASRock Instant Flash. Execute esta ferramenta para guardar o novo ficheiro de BIOS numa unidade flash USB, numa disquete ou num disco rígido, em seguida, poderá actualizar o BIOS com apenas alguns cliques sem ter de utilizar outra disquete ou outro complicado utilitário de flash. Note que a unidade flash USB ou a unidade de disco rígido devem utilizar o sistema de ficheiros FAT32/16/

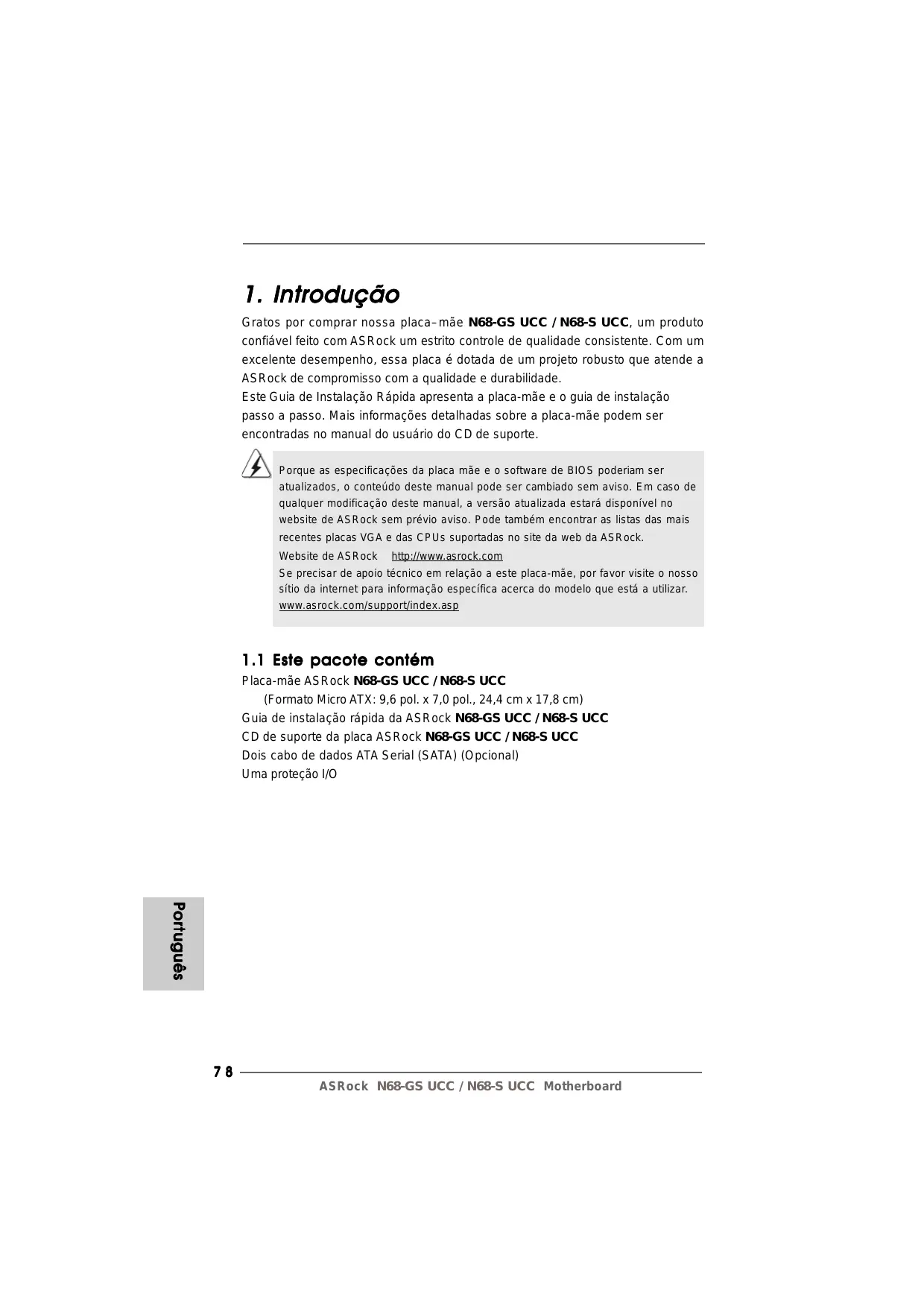

Gratos por comprar nossa placa–mãe N68-GS UCC / N68-S UCC, um produto confiável feito com ASRock um estrito controle de qualidade consistente. Com um excelente desempenho, essa placa é dotada de um projeto robusto que atende a ASRock de compromisso com a qualidade e durabilidade. Este Guia de Instalação Rápida apresenta a placa-mãe e o guia de instalação passo a passo. Mais informações detalhadas sobre a placa-mãe podem ser encontradas no manual do usuário do CD de suporte. Porque as especificações da placa mãe e o software de BIOS poderiam ser atualizados, o conteúdo deste manual pode ser cambiado sem aviso. Em caso de qualquer modificação deste manual, a versão atualizada estará disponível no website de ASRock sem prévio aviso. Pode também encontrar as listas das mais recentes placas VGA e das CPUs suportadas no site da web da ASRock. Website de ASRock http://www.asrock.com Se precisar de apoio técnico em relação a este placa-mãe, por favor visite o nosso sítio da internet para informação específica acerca do modelo que está a utilizar. www.asrock.com/support/index.asp

1.1 Este pacote contém

Placa-mãe ASRock N68-GS UCC / N68-S UCC (Formato Micro ATX: 9,6 pol. x 7,0 pol., 24,4 cm x 17,8 cm) Guia de instalação rápida da ASRock N68-GS UCC / N68-S UCC CD de suporte da placa ASRock N68-GS UCC / N68-S UCC Dois cabo de dados ATA Serial (SATA) (Opcional) Uma proteção I/O Português ASRock N68-GS UCC / N68-S UCC Motherboard Plataforma CPU Chipsets Memória Slots de Expansão VGA integrado Áudio LAN Entrada/Saída pelo painel traseiro - Formato Micro ATX: 9,6 pol. x 7,0 pol., 24,4 cm x 17,8 cm - Suporte para processadores Socket AM2+ / AM2: Processador AMD PhenomTM FX / Phenom / Athlon 64 FX / Athlon 64 X2 Dual-Core / Athlon X2 Dual-Core / Athlon 64 / Sempron (veja o AVISO 1) - Suporte para processadores AM3: Processador AMD PhenomTM II X4 / X3 / X2 / Athlon II X4 / X3 / X2 / Sempron - Suporta UCC (Unlock CPU Core) (veja o AVISO 2) - Suporta a tecnologia AMD Cool ‘n’ QuietTM - FSB de 1000 MHz (2,0 GT/s) - Suporta a tecnologia Untied Overclocking (veja o AVISO 3) - Suporta a tecnologia Hyper-Transport - NVIDIA® GeForce 7025 / nForce 630a - Suporte à tecnologia de memória de duplo canal (veja o AVISO 4) - 2 x slots de DDR2 DIMM - Suporte para memória não intermédia DDR2 1066/800/667/ 533, não ECC (veja o AVISO 5) - Capacidade máxima de memória do sistema: 8GB (veja o AVISO 6) - 1 x slot de PCI Express x16 - 1 x slot de PCI Express x1 - 2 x slots de PCI - Placa gráfica GeForce 7025 da NVIDIA® - VGA DX9.0, Pixel Shader 3.0 - Memória partilhada máxima 256MB (veja o AVISO 7) - Suporta D-Sub com resolução máxima até 1920x1440 @ 60Hz - Áudio de alta definição de canal 5.1 (Codec de áudio VIA® VT1708S / VT1705)

Conectores BIOS CD de suporte Português Funcionalidade Única - 1 x porta COM1 - 1 x porta VGA - 4 x portas USB 2.0 padrão - 1 x porta LAN RJ-45 com LED (LED ACT/LIG e LED VELOCIDADE) - HD Áudio Jack: Entrada de linha / Altifalante frontal / Microfone - 4 x conectores SATAII, suporte a taxa de transferência de dados de até 3,0 Gb/s, suporte RAID (RAID 0, RAID 1, RAID 0+1, RAID 5, JBOD), NCQ e “conexão a quente” (veja o AVISO 8) - 1 x conectores ATA133 IDE (suporta até 2 dispositivos IDE) - 1 x porta para disquete - 1 x Conector de Porta de Impressão - Conector do ventilador da CPU/chassis - Conector de força do ATX de 24 pinos - Conector ATX 12 V de 4 pinos - Conector Áudio do painel frontal - 2 x cabezal USB 2.0 (suportar 4 portas USB 2.0 adicionais) (veja o AVISO 9) - 4Mb BIOS AMI - BIOS AMI - Suporta dispositivos “Plug and Play” - ACPI 1.1 atendendo a eventos de “wake up” - Suporta dispositivos sem jumper - Suporte para SMBIOS 2.3.1 - Suporte para Smart BIOS - Controladores, utilitários, software antivírus (Experimentacao Versao), conjunto de programas da ASRock (CyberLink DVD Suite e Creative Sound Blaster X-Fi MB) (OEM e versão de demonstração) - Sintonizador ASRock OC (veja o AVISO 10) - Poupança de Energia Inteligente (veja o AVISO 11) - Instant Boot - ASRock Instant Flash (veja o AVISO 12) - ASRock OC DNA (veja o AVISO 13) - Booster híbrido - Frequência da CPU com controle contínuo (veja o AVISO 14) - ASRock U-COP (veja o AVISO 15) - B.F.G. (Boot Failure Guard)

ASRock N68-GS UCC / N68-S UCC Motherboard Monitor do HW Sistema Operacional Certificações - ASRock AM2 Boost: Tecnologia patenteada da ASRock para melhorar o desempenho da memória até 12,5% (veja o AVISO 16) - Sensores de temperature do procesador - Medição de temperatura da placa-mãe - Tacômetros de ventilador do Processador - Tacômetros de ventilador do chassis - Ventoinha silenciosa para a CPU - Monitoramento de voltagem : +12 V, +5 V, +3.3 V, Vcore - Microsoft® Windows® 7 / 7 64-bit / VistaTM / VistaTM 64-bit / XP / XP 64-bit - FCC, CE

• Para informações mais detalhadas por favor visite o nosso sítio Web: http://www.asrock.com AVISO Tenha em atenção que a operação de overclocking envolve alguns riscos, nomeadamente no que diz respeito ao ajuste das definições do BIOS, à aplicação da tecnologia Untied Overclocking ou à utilização de ferramentas de overclocking de terceiros. O overclocking pode afectar a estabilidade do seu sistema ou até mesmo causar danos ao nível dos componentes e dispositivos que integram o sistema. Esta operação é da total responsabilidade do utilizador. Não nos responsabilizamos pelos possíveis danos resultantes do overclocking. AVISO!

Esta placa-mãe suporta CPUs até 95W. Consulte por favor o nosso sítio Web para obter uma lista de CPUs suportados. Web site da ASRock http://www.asrock.com A função UCC (Unlock CPU Core, Desbloquear Core de CPU) simplifica a activação da CPU AMD. Basta activar a opção “Unlock CPU Core” (Desbloquear Núcleo de CPU) do BIOS para poder desbloquear o núcleo extra da CPU e conseguir um aumento instantâneo de desempenho. Quando a função UCC estiver activada, a CPU dual-core ou triple-core irá aumentar para CPU quad-core e, algumas CPU, incluindo CPU quad-core, podem também aumentar o tamanho da cache L3 até 6MB, o que significa que poderá conseguir um aumento de desempenho do CPU a um preço mais reduzido. Tenha em atenção que a função UCC é suportada apenas por CPU AM2+ / AM3 e nem todas as CPU AM2+ / AM3 suportam esta função, pois o núcleo Português

oculto de algumas CPU poderá não funcionar correctamente.

Esta placa principal suporta a tecnologia Untied Overclocking. Consulte a secção “Tecnologia Untied Overclocking” na página 17 para mais informações.

Português Esta placa-mãe suporta a tecnologia de memória de duplo canal. Antes de implementar a tecnologia de memória de duplo canal, certifique-se de ler o guia de instalação dos módulos de memória na página 11 para a instalação correta.

5. O suporte de uma memória com uma velocidade de 1066 MHz

depende da CPU AMd2+ que adoptar. Se quiser adoptar um módulo de memória DDR2 1066 para utilização com esta placa principal, consulte a lista de memória suportada no nosso web site para saber quais os módulos de memória compatíveis. Web site da ASRock http://www.asrock.com

6. Devido às limitações do sistema operativo, o tamanho real da memória

pode ser inferior a 4 GB uma vez que uma parte desta está reservada para utilização pelo sistema operativo no âmbito do Windows® 7 / VistaTM / XP. No caso da CPU de 64 bits do Windows® OS, esta limitação não existe.

7. O máximo tamanho de memória compartilhada é definido por vendedor

de chipset e é sujeito a mudar. Verifique o NVIDIA® website para a última informação.

8. Antes de instalar o disco duro SATAII no conector SATAII, por favor leia

o “Guia de Instalação do Disco duro SATAII” na página 22 do Manual do Usuário no CD de suporte, para definir a sua unidade de disco duro SATAII com o modo SATAII. Também pode ligar directamente o disco duro SATA ao conector SATAII.

9. Power Management para USB 2.0 funciona bem embaixo de Microsoft®

Windows® 7 de 64 bits / 7 / VistaTM de 64 bits / VistaTM / XP de 64 bits / XP SP1; SP2.

10. É uma ferramenta de overclocking da ASRock fácil de utilizar que lhe

permite vigiar i seu sistema via a função de monitorização de hardware e proceder ao overclock dos dispositivos de hardware para obter o melhor desempenho em ambiente Windows®. Por favor visite o nosso sítio Web para conhecer os procedimentos de funcionamento do Sintonizador ASRock OC. Sítio Web da ASRock: http://www.asrock.com

11. Com um hardware de propriedades e concepção de software

avançadas, a Intelligent Energy Saver é uma tecnologia revolucionária que proporciona poupanças de energia inéditas. O regulador de voltagem pode reduzir o número de fases de saída para melhorar a eficiência quando os núcleos do CPU estão inactivos. Por outras palavras, pode providenciar uma excepcional poupança de energia e melhorar a eficiência energética sem sacrificar o desempenho. Para utilizar a função Poupança de Energia, por favor active a opção Cool ‘n’ Quiet na configuração da BIOS primeiro. Por favor visite o nosso sítio Web para conhecer os procedimentos de funcionamento da Poupança de Energia Inteligente. Sítio Web da ASRock: http://www.asrock.com

dans la ROM Flash. Cet outil pratique de mise à jour du BIOS vous permet de mettre à jour le BIOS du système sans entrer d’abord dans un système d’exploitation tel que MS-DOS ou Windows®. Avec cet utilitaire, vous pouvez appuyer sur la touche <F6> pendant le POST ou sur la touche <F2> durant le menu de configuration du BIOS pour accéder à ASRock Instant Flash. Lancez simplement cet outil et enregistrez le nouveau fichier BIOS sur votre lecteur flash USB, sur une disquette ou un disque, avant de pouvoir mettre à jour votre BIOS en quelques clics seulement, sans préparer de disquette supplémentaire ni d’autre utilitaire flash compliqué. Veuillez noter que le lecteur flash USB ou le disque dur doit utiliser le système de fichiers FAT32/16/12.

13. O próprio nome do software – OC DNA diz-lhe literalmente aquilo de que

é capaz. OC DNA, um utilitário exclusivo desenvolvido pela ASRock, proporciona uma forma conveniente para o utilizador gravar as definições OC e partilhar com outros. Ajuda-o a guardar o seu registo de “overclocking” (aumento da frequência do processador) no sistema operativo e simplifica o complexo processo de gravação das definições de “overclocking”. Com OC DNA, pode guardar as suas definições OC como perfil e partilhá-las com os seus amigos! Depois, os seus amigos podem carregar o perfil OC no seu próprio sistema para obter as mesmas definições OC que você tem! Por favor, tenha em conta que o perfil OC só pode ser partilhado e trabalhado na mesma placa-mãe.

14. Apesar de esta placa-mãe oferecer controle continuamente variável,

não se recomenda efetuar over-clock. Freqüências de barramento diferentes das recomendadas para a CPU podem provocar instabilidade do sistema ou danos à CPU.

15. Assim que se detecta um superaquecimento na CPU, o sistema se

desliga automaticamente e o botão de energia do chassis fica inativo. Cheque o ventilador da CPU na placa–mãe, para verificar se está funcionando corretamente antes de religar o sistema. Para melhorar a dissipação de calor, lembre-se de aplicar o material de interface térmica entre o processador e o dissipador de calor.

16. Esta placa principal suporta a tecnologia de overclocking ASRock AM2

Boost. Se activar esta função na configuração do BIOS, o desempenho da memória sofrerá um melhoramento até 12,5%, no entanto tal dependerá da CPU AM2 que adoptar. A activação desta função irá fazer o overclocking do chipset/do relógio de referência da CPU. No entanto, não podemos garantir a estabilidade do sistema para todas as configurações CPU/DRAM. Se o seu sistema ficar instável após a activação da função AM2 Boost é porque esta tecnologia pode não se aplicar ao seu sistema. Para manter a estabilidade do sistema, pode desactivar esta função.

ASRock N68-GS UCC / N68-S UCC Motherboard

1.3 Configuração dos Jumpers

A ilustração mostra como os jumpers são configurados. Quando há uma capa de jumpers sobre os pinos, diz–se que o jumper está “curto”. Não havendo capa sobre os pinos, o jumper está “aberto”. A ilustração mostra um jumper de 3 pinos em que os pinos 1 e 2 están “curtos” quando a capa de jumper estiver colocada sobre esses 2 pinos. Jumper

Short Open Configuração Pin2, Pin3 curtos para habilitar +5VSB (stand by) para PS/2 ou eventos de wake up na USB. Nota: Para escolher +5VSB, é preciso uma corrente de stand by de 2 A ou mais. (veja a folha 2, No. 1) Restaurar CMOS (CLRCMOS1, jumper de 2 pinos) (veja a folha 2, No. 13) Configuração-padrão Limpar o CMOS Nota: CLRCMOS1 permite você limpar os dados em CMOS. Os dados em CMOS incluem informações da configuração do sistema como: por exemplo a senha do sistema, data, tempo, e os parámetros da configuração do sistema. Para limpar e reconfigurar os parámetros do sistema a configuração inicial da fábrica, por favor desligue o cabo de força, ponha em curto–circuito os pin 2 e pin 3 de CLRCMOS1 por mais de 5 segundos para limpar o CMOS usando um jumper. Por favor lembrese de remover o jumper depois de limpar o COMS. Se precisar limpar o CMOS ao concluir a atualização do BIOS, deverá reiniciar o sistema primeiro e, em seguida, desligá-lo antes de executar a ação de limpeza o CMOS. Português ASRock N68-GS UCC / N68-S UCC Motherboard

Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper sobre estes conectores. A colocação de pontos de jumper sobre os conectores causará danos irreversíveis à placa-mãe. Conector Conector FDD Figura Descrição (FLOPPY 1, 33 pinos) (veja a folha 2, No. 19) o lado com listras vermelhas para o Pino 1 Nota: Certifique-se de que o lado com listras vermelhas no cabo seja conectado ao lado Pino 1 do conector. Conector primário (Azul) (IDE1 de 39 pinos, veja a folha 2, No. 6) Ligue esta ponta (azul) à placa–mãe Ligue esta ponta (preta) aos dispositivos IDE Cabo ATA 66/100/133 de 80 condutores Nota: Para detalhes, consulte as instruções do fornecedor do seu dispositivo IDE. SATAII_2 (PORT 0.1) (SATAII_2 (PORT 0.1): SATAII_4 veja a folha 2, No. 9) (PORT 1.1) (SATAII_1 (PORT 0.0): SATAII_1 (PORT 0.0) Conectores ATAII Serial (SATAII_3 (PORT 1.0): veja a folha 2, No. 8) (SATAII_4 (PORT 1.1): SATAII_3 (PORT 1.0) veja a folha 2, No. 5) Estes quatro conectores Serial ATA (SATAII) suportam unidades de disco rígido SATA ou SATAII como dispositivos de armazenamento internos. A atual interface SATAII permite uma taxa de transferência de dados de até 3.0 Gb/s. Cabo de dados ATA (SATA) (opcional) P or tuguês veja a folha 2, No. 7) Tanto a saída do cabo de Serial dados SATA pode ser conectado ao disco rígido SATA / SATAII quanto o conector SATAII na placa mãe.

ASRock N68-GS UCC / N68-S UCC Motherboard Cabezal USB 2.0 (USB6_7 de 9 pinos) (veja a folha 2, No. 16) (USB4_5 de 9 pinos) Além das quatro portas USB

2.0 por defeito no painel de

entrada/saída, há duas ligações USB 2.0 nesta placamãe. Cada ligação USB 2.0 pode suportar duas portas USB

(veja a folha 2, No. 14) Conector de Porta de Impressão (LPT1 de 25 pinos) (veja a folha 2, No. 18) Conector Áudio do painel frontal (HD_AUDIO1 de 9 pinos) (veja a folha 2, No. 20) Esta é uma interface para um cabo de porta de impressão que permite uma ligação prática para dispositivos de impressão. Esta é uma interface para o cabo de áudio no painel frontal, que permite uma conexão e controle convenientes dos dispositivos de áudio. Português ASRock N68-GS UCC / N68-S UCC Motherboard

1. Áudio de elevada definição que suporta a sensibilidade da tomada, mas

o fio do painel existente no chassis tem de suportar HDA para funcionar correctamente. Siga s instruções que aparecem no manual e no manual do chassis para instalar o sistema.

2. Se utilizar o painel de áudio AC’97, instale-o no cabeçalho de áudio do

painel frontal, como a figura abaixo mostra: A. Ligue o Mic_IN (MIC) ao MIC2_L. B. Ligue o Audio_R (RIN) ao OUT2_R e o Audio_L (LIN) ao OUT2_L. C. Ligue o Ground (GND) ao Ground (GND). D. MIC_RET e OUT_RET são apenas para o painel de áudio HD. Não necessita de os ligar para o painel de áudio AC’97. E. Entre no utilitário de configuração do BIOS. Vá até à opção Definições avançadas e escolha Configuração do chipset. Defina a opção Controlo do painel frontal de [Automático] para [Activado]. Conector do sistema no painel Este conector acomoda diversas funções de sistema no painel frontal. (PANEL1 de 9 pinos) (veja a folha 2, No. 17) Conector do alto-falante chassi Ligue o alto-falante do chassi do neste conector. (SPEAKER1 de 4 pinos) (veja a folha 2, No. 15) Conector do ventilador do chassis Ligue o cabo do ventilador neste conector, coincidindo o fio preto com o pino de aterramento. (CHA_FAN1 de 3 pinos) (veja a folha 2, No. 12) Conector do ventilador da CPU (CPU_FAN1 de 4 pinos)

Ligue o cabo do ventilador da CPU, coincidindo o fio preto com o pino de aterramento. P or tuguês (veja a folha 2, No. 2) Apesar de esta placa-mãe possuir 4 apoios para uma ventoinha de CPU (Ventoinha silenciosa), uma ventoinha de 3 pinos para CPU poderá funcionar mesmo sem a função de controlo de velocidade da ventoinha. Se pretender ligar uma ventoinha de 3 pinos para CPU ao conector de ventoinha do CPU nesta placa-mãe, por favor, ligue-a aos pinos 1-3. Pinos 1-3 ligados Instalação de Ventoinha de 3 pinos

(ATXPWR1 de 24 pinos) Ligue a fonte de alimentação ATX neste conector. (veja a folha 2, No. 4) Embora esta placa-mãe providencie um conector de energia ATX de 24 pinos, pode apesar disso funcionar com a adapta-ção de uma fonte de energia tradicional de 20 pinos. Para usar a fonte de alimentação de 29 pinos, por favor ligue a sua fonte de alimentação com o Pino 1 e o Pino 13.

Instalação da Fonte de alimentação ATX de 20 Pinos Conector ATX 12 V (ATX12V1 de 4 pinos ) (veja a folha 2, No. 24) Note que é necessário ligar uma fonte de alimentação com conector ATX 12V neste conector para fornecer alimentação suficiente. Do contrário, haverá falhas de funcionamento. Português ASRock N68-GS UCC / N68-S UCC Motherboard

2. Informações da BIOS

A Memória Flash da placa–mãe armazena o utilitário de configuração da BIOS. Quando você ligar o computador, pressione < F2 > durante a inicialização (POST) para entrar nas configurações da BIOS; caso contrário o POST continua com suas rotinas de teste. Caso você queira entrar nas configurações da BIOS após o POST, reinicie o sistema pressionando <Ctrl> + <Alt> +<Del>, ou pressionando a tecla de reset no gabinete. Também se pode reinicializar desligando a máquina e ligando–a novamente. Para informações mais detalhadas sobre a configuração da BIOS, consulte o manual do usuário (em pdf) contido no CD de instalação.

3. Informações do CD de Suporte

P or tuguês Esta placa Mãe suporta vários sistemas operacionais: Microsoft® Windows®: 7 / 7 de 64 bits / VistaTM / VistaTM de 64 bits / XP / XP de 64 bits. O CD de instalação que acompanha a placa Mãe contem: drivers e utilitários necessários para um melhor desempenho da placa Mãe. Para começar a usar o CD de instalação, introduza o CD na leitora de CD-ROM do computador. Automaticamente iniciará o menu principal, casa o “AUTORUN” esteja ativado. Se o menu principal não aparecer automaticamente, explore o CD e execute o “ASSETUP.EXE” localizado na pasta “BIN”.
