MANUAL DE UTILIZADOR EA3500 LINKSYS

Static IP (IP estática)

Como configurar manualmente o router . . . . . . . . . . . . . . . 3 Configuração avançada Como abrir o utilitário baseado no browser . . . . . . . . . . . . . 4 Setup (Configuração) > Basic Setup (Configuração básica) . . . . 5 Language (Idioma) Internet Setup (Configuração da Internet)

Wireless (Sem fios) > Wireless Settings (Definições sem fios) . . . 6 Wireless Settings (Definições sem fios)

Wireless (Sem fios) > Wireless Security (Segurança sem fios) . . . 8 Opções pessoais Opções de escritório Definições de opções

Resolução de problemas Como executar o Cisco Connect após a configuração . . . . . . O router não foi configurado com êxito . . . . . . . . . . . . . . . Mensagem Get Windows XP Service Pack 3 (Obter Windows XP Service Pack 3) . . . . . . . . . . . . . . . . . Mensagem Your Internet cable is not plugged in (O cabo da Internet não está ligado) . . . . . . . . . . . . . . . . Mensagem Cannot access your router (Não é possível aceder ao router) . . . . . . . . . . . . . . . . . . . Mensagem Device not found (Dispositivo não encontrado) . . .

Série EA da Linksys Descrição geral do produto Descrição geral do produto

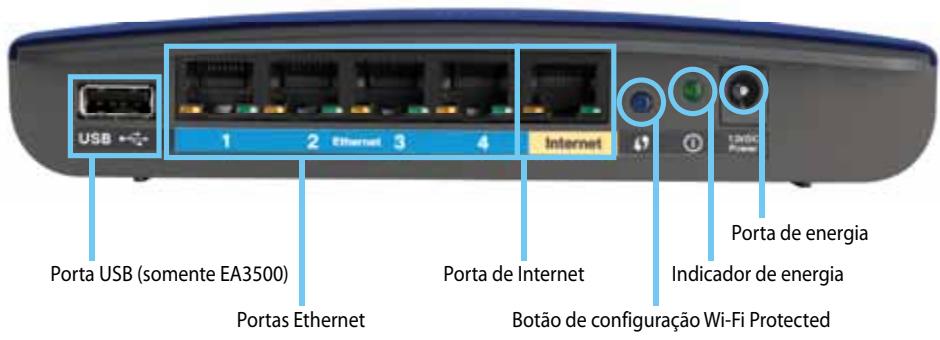

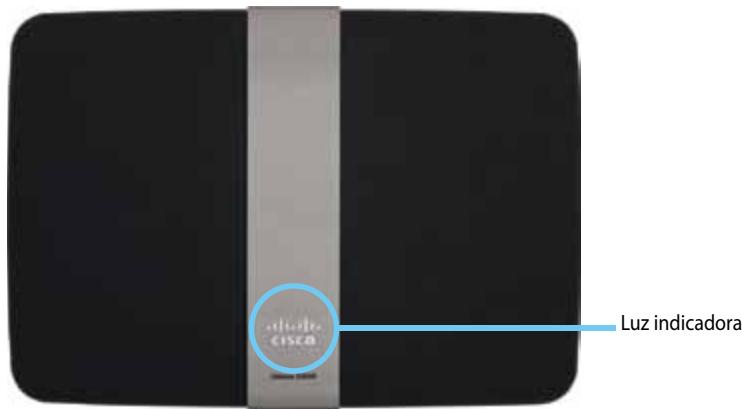

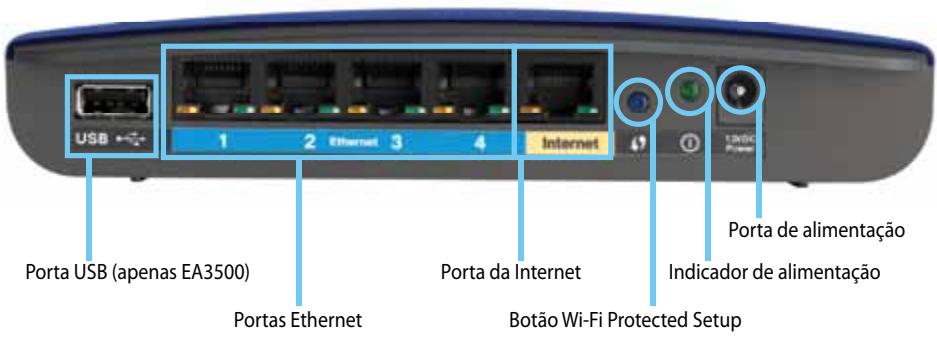

Indicador de alimentação—Permanece aceso enquanto a alimentação estiver ligada e depois de a ligação do Wi-Fi Protected Setup ter sido estabelecida com êxito. Pisca lentamente durante o arranque, durante as actualizações de firmware e durante uma ligação do Wi‑Fi Protected Setup. Pisca rapidamente quando existe um erro de Wi‑Fi Protected Setup. EA2700/EA3500

Alimentação—Ligue o transformador CA incluído a esta porta. Cuidado Utilize apenas o transformador fornecido com o router. Vista posterior

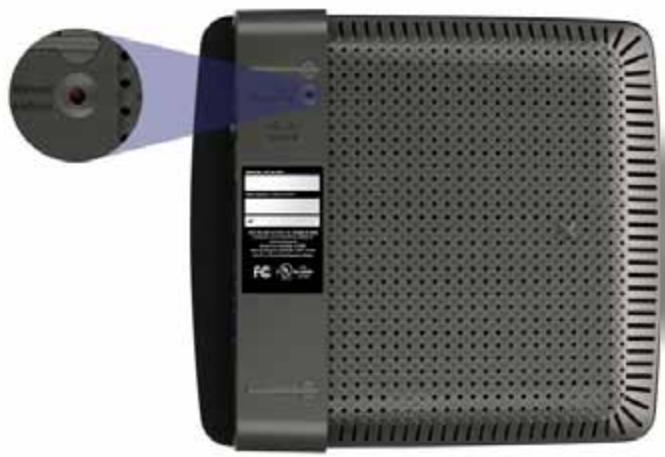

Botão de alimentação—Prima | (ligar) para ligar o router. Vista inferior Porta de alimentação Porta USB (apenas EA3500) Porta da Internet Portas Ethernet Indicador de alimentação Botão Wi-Fi Protected Setup O aspecto do router pode variar

Porta USB (apenas EA3500)—Para partilhar facilmente armazenamento em disco com outros utilizadores na rede ou na Internet, ligue uma unidade USB a esta porta.

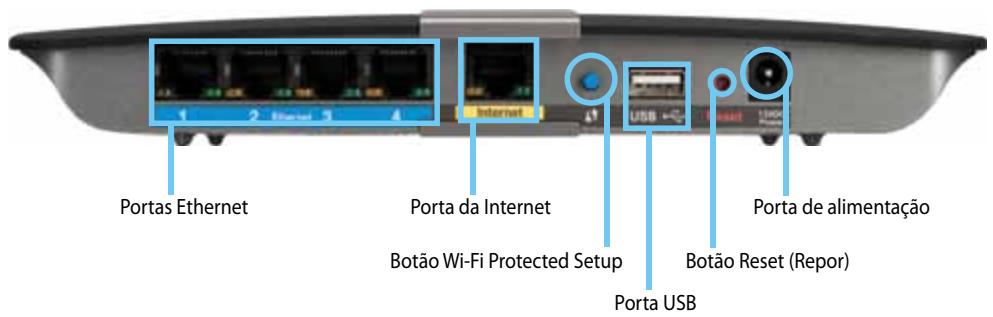

Portas Ethernet—Ligue os cabos Ethernet (também denominados cabos de rede) a estas portas Gigabit (10/100/1000), codificadas com a cor azul, e a outros dispositivos de rede Ethernet com fios na rede.

Porta da Internet—Ligue um cabo Ethernet (também denominado cabo de rede ou de Internet) a esta porta, codificada com a cor amarela, e ao modem. Botão Wi-Fi Protected Setup™—Prima este botão para configurar facilmente a segurança sem fios nos dispositivos de rede activados para Wi-Fi Protected Setup. Para obter mais informações, consulte “Segurança sem fios” na página 8. O aspecto do router pode variar

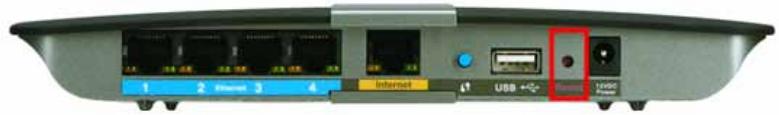

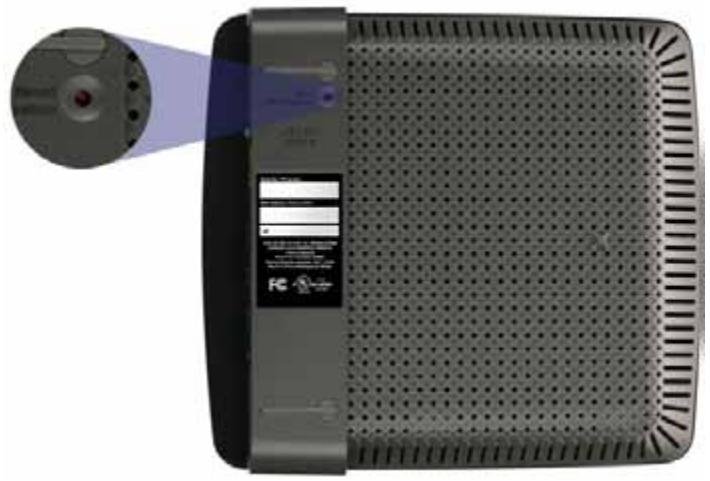

Botão Reset (Repor)—Prima e mantenha premido este botão durante 5-15 segundos (até que os indicadores luminosos da porta pisquem em simultâneo) para repor as predefinições de fábrica do router. Também é possível repor as predefinições através do utilitário baseado no browser.

Série EA da Linksys Descrição geral do produto EA4500 Vista posterior Vista superior Portas Ethernet Porta da Internet Porta de alimentação Botão Wi-Fi Protected Setup Botão Reset (Repor) Porta USB Indicador luminoso

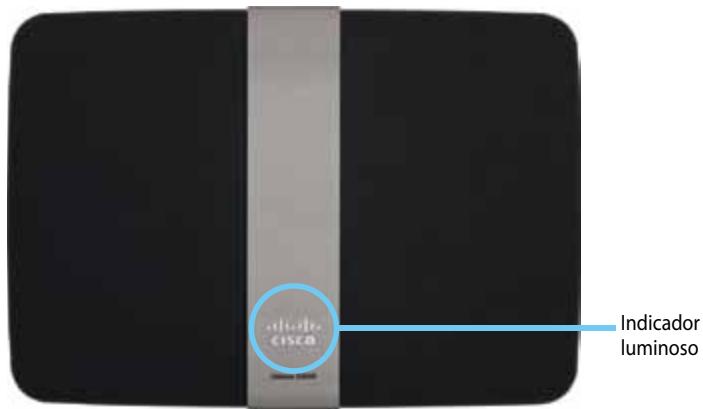

Indicador luminoso—Permanece aceso enquanto a alimentação estiver ligada e depois de a ligação do Wi-Fi Protected Setup ter sido estabelecida com êxito. Pisca lentamente durante o arranque, durante as actualizações de firmware e durante uma ligação do Wi‑Fi Protected Setup. Pisca rapidamente quando existe um erro de Wi‑Fi Protected Setup.

Portas Ethernet—Ligue os cabos Ethernet (também denominados cabos de rede) a estas portas Gigabit (10/100/1000), codificadas com a cor azul, e a outros dispositivos de rede Ethernet com fios na rede.

Porta da Internet—Ligue um cabo Ethernet (também denominado cabo de rede ou de Internet) a esta porta, codificada com a cor amarela, e ao modem.

Botão Wi-Fi Protected Setup™—Prima este botão para configurar facilmente a segurança sem fios nos dispositivos de rede activados para Wi-Fi Protected Setup. Para obter mais informações, consulte “Segurança sem fios” na página 8.

Porta USB—Para partilhar facilmente armazenamento em disco com outros utilizadores na rede ou na Internet, ligue uma unidade USB a esta porta.

Botão Reset (Repor)—Prima e mantenha premido este botão durante 5-15 segundos (até que os indicadores luminosos da porta pisquem em simultâneo) para repor as predefinições de fábrica do router. Também é possível repor as predefinições através do utilitário baseado no browser.

Alimentação—Ligue o transformador CA incluído a esta porta. Cuidado Utilize apenas o transformador fornecido com o router.

Botão de alimentação—Prima | (ligar) para ligar o router.

Série EA da Linksys Configurar o router de Série EA Configurar o router de Série EA Onde encontrar mais informações Para iniciar o Cisco Connect pela primeira vez: Além deste Manual do Utilizador, é possível encontrar mais informações nos seguintes locais:

Se não visualizar esta opção: Linksys.com/support (documentação, transferências, FAQ, suporte técnico, conversação em directo, fóruns)

• • Para o Windows, clique em Iniciar, Computador e, em seguida, faça Ajuda do Cisco Connect (execute o Cisco Connect e, em seguida, clique em Learn More (Obter mais informações), se disponível)

• • Para o Mac, faça duplo clique no ícone CD no ambiente de trabalho e, Ajuda sensível ao contexto do utilitário baseado no browser (abra o utilitário e, em seguida, clique em Help (Ajuda) na coluna do lado direito.) Como configurar o router A forma mais fácil e rápida de configurar o router é através da execução do software de configuração do Cisco Connect. Como iniciar o Cisco Connect Ao executar o CD de configuração, o Cisco Connect (software de configuração do router) é instalado automaticamente no computador. Pode utilizar o Cisco Connect para gerir facilmente o router. Nota: Se perder o CD de configuração, é possível transferir o software a partir de Linksys.com/support. duplo clique na unidade de CD e no ícone Configuração. em seguida, faça duplo clique no ícone Configuração.

3. Siga as instruções apresentadas no ecrã para concluir a configuração do

router. Utilizar o Cisco Connect para gerir o router Após a configuração do router e a instalação do Cisco Connect, pode utilizar o Cisco Connect para gerir facilmente muitas das definições do router, tais como:

Testar a velocidade da ligação à Internet

Configurar o acesso de convidados

Alterar o nome e a palavra-passe do router Como configurar manualmente o router Após configurar o router com o software de configuração (que se encontra no CD), o router estará pronto para ser utilizado. Se pretender alterar as definições avançadas ou se o software não funcionar, utilize o utilitário baseado no browser. É possível aceder ao utilitário através de um Web browser num computador ligado ao router. Para obter mais informações sobre a utilização do utilitário, consulte “Como abrir o utilitário baseado no browser” na página 4.

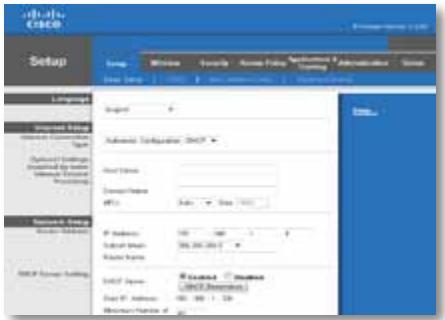

Série EA da Linksys Configuração avançada Configuração avançada Como abrir o utilitário baseado no browser Para aceder a algumas definições avançadas, é necessário abrir o utilitário baseado no browser. Para abrir o utilitário baseado no browser:

1. Execute o Cisco Connect, clique em Change (Alterar) sob Router settings

(Definições do router), clique em Advanced settings (Definições avançadas) e, em seguida, clique em OK. – ou –

2. Introduza o nome de utilizador e a palavra-passe e, em seguida, clique

em OK. É apresentado o menu principal do utilitário. Dicas Se configurar o seu router sem utilizar o Cisco Connect, o nome e palavra-passe predefinidos do seu router serão admin. Se tiver utilizado o Cisco Connect para configurar o router, é possível visualizar o nome de utilizador e a palavra-passe do router, executando o Cisco Connect e, em seguida, clicando em Router settings (Definições do router). Abra um Web browser num computador ligado à sua rede e, em seguida, vá a 192.168.1.1. O router solicita-lhe um nome de utilizador e uma palavra-passe.

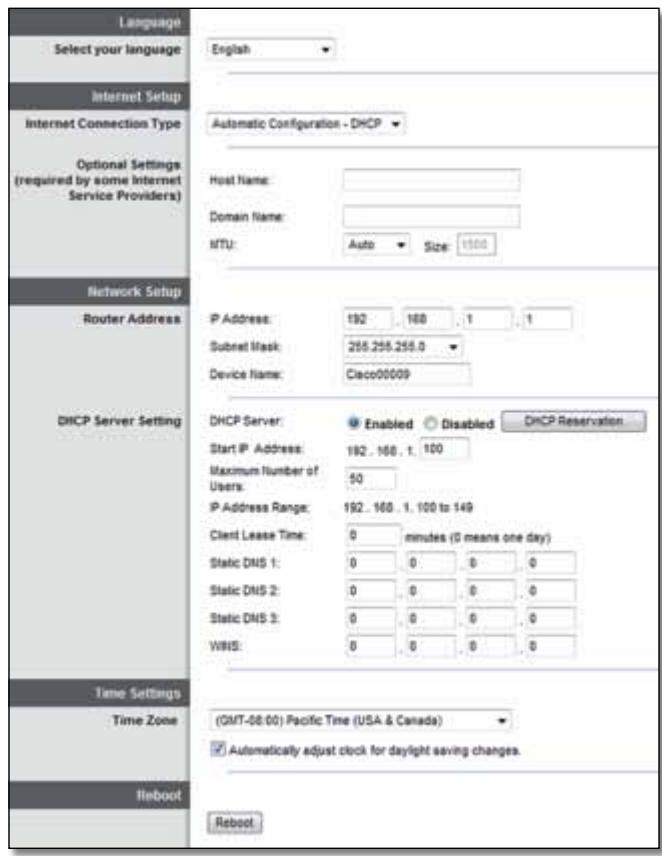

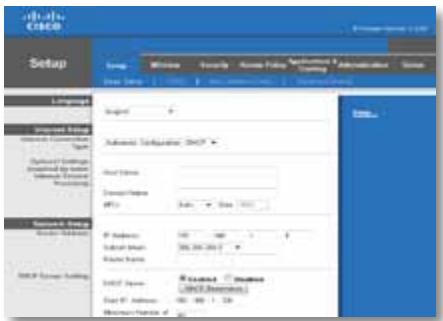

Série EA da Linksys Setup (Configuração) > Basic Setup (Configuração básica) O primeiro ecrã apresentado é o ecrã Basic Setup (Configuração básica). Este ecrã permite alterar as definições gerais do router. Configuração avançada Language (Idioma) Select your language (Seleccione o seu idioma) Para utilizar outro idioma, seleccione-o a partir do menu pendente. O idioma do utilitário baseado no browser será alterado cinco segundos depois de seleccionar outro idioma. Internet Setup (Configuração da Internet) A secção Internet Setup (Configuração da Internet) configura o router para a ligação à Internet. A maioria destas informações pode ser obtida através do Fornecedor de serviços Internet (ISP). Internet Connection Type (Tipo de ligação à Internet) Seleccione o tipo de ligação à Internet fornecida pelo ISP a partir do menu pendente. Os tipos disponíveis são:

Automatic Configuration - DHCP (Configuração automática - DHCP)

Static IP (IP estático)

Bridge Mode Automatic Configuration - DHCP (Configuração automática DHCP) Por predefinição, o tipo de ligação à Internet é Automatic Configuration - DHCP (Configuração automática - DHCP [Dynamic Host Configuration Protocol]). Mantenha a predefinição apenas se o seu ISP suportar DHCP ou se estiver a estabelecer ligação através de um endereço IP dinâmico. (Normalmente, esta opção aplica-se a ligações por cabo.)

Série EA da Linksys Static IP (IP estático) Se for necessário utilizar um endereço IP fixo para estabelecer ligação à Internet, seleccione Static IP (IP estático). PPPoE Configuração avançada Wireless (Sem fios) > Wireless Settings (Definições sem fios) As definições para as redes sem fios são definidas neste ecrã. Se tiver uma ligação DSL, verifique se o ISP utiliza PPPoE (Protocolo ponto a ponto sobre Ethernet). Se for o caso, seleccione PPPoE. Nota Após a configuração da(s) rede(s) sem fios, configure as definições de segurança sem fios. PPTP O protocolo de túnel ponto a ponto (PPTP) é um serviço geralmente aplicável a ligações na Europa. Se a ligação PPTP suportar DHCP ou um endereço IP dinâmico, seleccione Obtain an IP Address Automatically (Obter automaticamente um endereço IP). Se for necessário utilizar um endereço IP fixo para estabelecer a ligação à Internet, seleccione Specify an IP Address (Especificar um endereço IP) e configure as opções abaixo. Wireless Settings (Definições sem fios) L2TP O Protocolo de túnel de camada 2 (L2TP) é um serviço geralmente aplicável a ligações em Israel. Connect on Demand (Ligar mediante pedido) ou Keep Alive (Manter ligado) As opções Connect on Demand (Ligar mediante pedido) e Keep Alive (Manter ligado) permitem escolher se o router é ligado à Internet apenas quando é necessário (opção útil se o ISP cobrar o tempo de ligação) ou se o router deverá permanecer sempre ligado. Seleccione a opção adequada. Network Mode (Modo de rede) Seleccione as normas de rede sem fios que a rede irá suportar.

Mixed (Misto) Se tiver dispositivos sem fios N (2,4 GHz), sem fios G e sem fios B na rede, mantenha a predefinição Mixed (Misto).

Wireless-B/G Only (Só sem fios B/G) Se existirem dispositivos sem fios B e sem fios G (2,4 GHz) na rede, seleccione Wireless-B/G Only (Só sem fios B/G).

Wireless-B Only (Só sem fios B) Se existirem apenas dispositivos sem fios B, seleccione Wireless-B Only (Só sem fios B).

Wireless-G Only (Só sem fios G) Se existirem apenas dispositivos sem fios G, seleccione Wireless-G Only (Só sem fios G).

Disabled (Desactivado) Se não existirem quaisquer dispositivos Sem fios B, Sem fios G e Sem fios N (2,4 GHz) na rede, seleccione Disabled (Desactivado).

Série EA da Linksys Configuração avançada Nota Se tiver um router dual-band, é possível seleccionar Mixed (Misto), Wireless-A Only (Só sem fios A), Wireless-N Only (Só sem fios N) ou Disabled (Desactivado) para a banda de 5 GHz. Se não tiver a certeza quanto ao modo que deve utilizar, mantenha a predefinição Mixed (Misto). Network Name (SSID) (Nome da rede [SSID]) O Identificador do conjunto de serviços (SSID, Service Set Identifier) é o nome da rede partilhado por todos os dispositivos numa rede sem fios. É sensível a maiúsculas e minúsculas e não pode exceder 32 caracteres. A predefinição é Cisco seguida dos últimos 5 dígitos do número de série do router, que se encontra na parte inferior do router. Se tiver utilizado o software de configuração para a instalação, o nome da rede predefinido é alterado para um nome de fácil memorização. Nota Caso reponha as predefinições de fábrica do router (premindo o botão de reposição ou através do ecrã Administration > Factory Defaults [Administração > Predefinições de fábrica]), será reposto o nome da rede predefinido. Altere o nome da rede para o nome original ou terá de restabelecer a ligação de todos os dispositivos na rede sem fios ao novo nome da rede. Channel Width (Largura do canal) Para obter o melhor desempenho numa rede com dispositivos sem fios B, sem fios G e sem fios N (2,4 GHz), seleccione Auto (20 MHz or 40 MHz) (Automático [20 MHz ou 40 MHz]). Para obter uma largura do canal de 20 MHz, mantenha a 20 MHz only (Só 20 MHz). Channel (Canal) Seleccione o canal na lista pendente para as redes sem fios B, sem fios G e sem fios N (2,4 GHz). Se não tiver a certeza quanto ao canal que deve seleccionar, mantenha a predefinição Auto (Automático). SSID Broadcast (Difusão de SSID) Quando os clientes sem fios pesquisarem a área local para se associarem a redes sem fios, detectarão a difusão do SSID efectuada pelo router. Para difundir o SSID do router, mantenha a predefinição Enabled (Activado). Se não pretender difundir o SSID do router, seleccione Disabled (Desactivado).

Série EA da Linksys Segurança sem fios Segurança sem fios Wireless (Sem fios) > Wireless Security (Segurança sem fios) As definições de segurança sem fios configuram a segurança da(s) rede(s) sem fios. O router suporta as seguintes opções de segurança sem fios: Modo misto WPA2/WPA, WPA2 Personal, WPA Personal, WPA2/WPA Modo misto Enterprise, WPA2 Enterprise, WPA Enterprise, e WEP. (WPA significa Wi-Fi Protected Access [Acesso Wi-Fi protegido]. WEP significa Wireless Equivalent Privacy [Privacidade equivalente sem fios].) Opções pessoais Opção de segurança Força WPA2 Personal Mais forte WPA2: Mais forte WPA: Forte Forte Básica Modo misto WPA2/WPA WPA Personal WEP Opções de escritório As opções de escritório estão disponíveis para redes que utilizam um servidor RADIUS para autenticação. As opções de escritório são mais fortes do que as opções pessoais, visto que WPA2 ou WPA fornece encriptação enquanto RADIUS fornece autenticação. Opção de segurança Definições de opções Modo misto WPA2/WPA, WPA2 Personal, WPA Personal Notas Se seleccionar Modo misto WPA2/WPA como modo de segurança, cada dispositivo na rede sem fios DEVE utilizar WPA2/WPA e a mesma frase-passe. Se seleccionar WPA2 Personal como modo de segurança, cada dispositivo na rede sem fios TEM de utilizar WPA2 Personal e a mesma frase-passe. Se seleccionar WPA Personal como modo de segurança, cada dispositivo na rede sem fios TEM de utilizar WPA Personal e a mesma frase-passe. Passphrase (Frase-passe) Introduza uma frase-passe com 8 a 63 caracteres. A predefinição é password. Se tiver utilizado o software de configuração para a instalação, a predefinição é alterada para uma única frase-passe, que pode encontrar ao executar o Cisco Connect e, em seguida, clicar em Router settings (Definições do router). Força WPA2 Enterprise Mais forte WPA2: Mais forte Modo misto WPA2/WPA Enterprise WPA: Forte WPA Enterprise Forte RADIUS Básica

Série EA da Linksys Segurança sem fios Modo misto WPA2/WPA Enterprise, WPA2 Enterprise, WPA Enterprise Esta opção é utilizada em coordenação com um servidor RADIUS. (Só deverá ser utilizada quando estiver ligado um servidor RADIUS ao router.) NOTAS Se seleccionar Modo misto WPA2/WPA Enterprise como modo de segurança, cada dispositivo na rede sem fios TEM de utilizar WPA2/ WPA Enterprise e a mesma chave partilhada. Se seleccionar WPA2 Enterprise como modo de segurança, cada dispositivo na rede sem fios TEM de utilizar WPA2 Enterprise e a mesma chave partilhada. Se seleccionar WPA Enterprise como modo de segurança, cada dispositivo na rede sem fios TEM de utilizar WPA Enterprise e a mesma chave partilhada. RADIUS Server (Servidor RADIUS) Introduza o endereço IP do servidor RADIUS. RADIUS Port (Porta RADIUS) Introduza o número da porta do servidor RADIUS. A predefinição é 1812. Shared Key (Chave partilhada) Introduza a chave partilhada entre o router e o servidor. Disabled (Desactivado) Se pretender desactivar a segurança sem fios, será informado que a segurança sem fios foi desactivada quando tentar aceder à Internet pela primeira vez. Ser-lhe-á dada a opção de activar a segurança sem fios ou confirmar que compreende os riscos, mas, ainda assim, pretende prosseguir sem a segurança sem fios.

Série EA da Linksys Resolução de problemas Resolução de problemas Este capítulo pode ajudá-lo a resolver problemas de configuração comuns e de ligação à Internet. O CD do router inclui o Cisco Connect, o software de configuração do router que facilita a ligação de dispositivos de rede, alteração das definições do router, controlo de acesso de convidados, activação dos controlos parentais e ligação à Internet. O Cisco Connect também é instalado no computador durante a configuração. Se o Cisco Connect for impedido de concluir a configuração, este capítulo orientá-lo-á a encontrar soluções. Como executar o Cisco Connect após a configuração Ao executar o CD de configuração, o Cisco Connect é instalado automaticamente no computador. Pode utilizar o Cisco Connect para gerir facilmente a rede. Para iniciar o Cisco Connect num computador Windows:

1. Clique em Iniciar, Todos os Programas e, em seguida, clique em Cisco

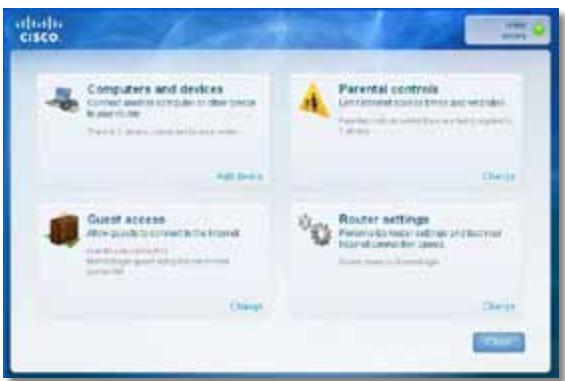

Connect. É apresentado o menu principal do Cisco Connect. Para iniciar o Cisco Connect num computador Mac OS X:

1. Abra o Localizador e clique em Aplicações no painel esquerdo.

Pode encontrar mais informações junto da nossa assistência a clientes premiada em linksys.com/support.

2. Faça duplo clique no ícone Cisco Connect.

É apresentado o menu principal do Cisco Connect.

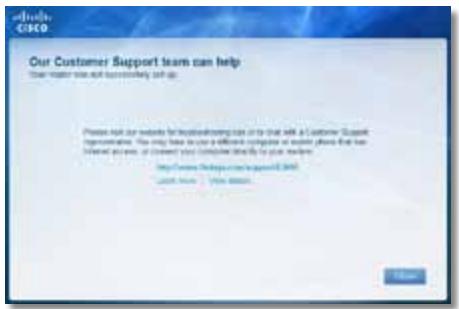

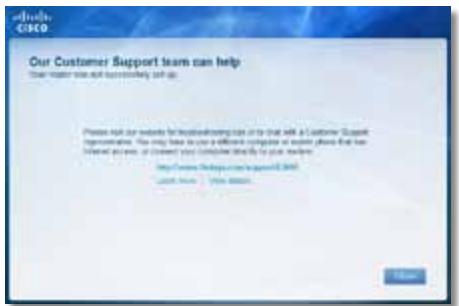

Série EA da Linksys O router não foi configurado com êxito Resolução de problemas

Desactive temporariamente a firewall do computador (consulte as instruções do software de segurança para obter ajuda) e, em seguida, execute novamente o programa de Configuração no CD do router.

Se tiver outro computador, utilize esse computador para executar novamente o programa de Configuração no CD do router. Mensagem Get Windows XP Service Pack 3 (Obter Windows XP Service Pack 3) Se o Cisco Connect não tiver concluído a configuração, pode experimentar o seguinte:

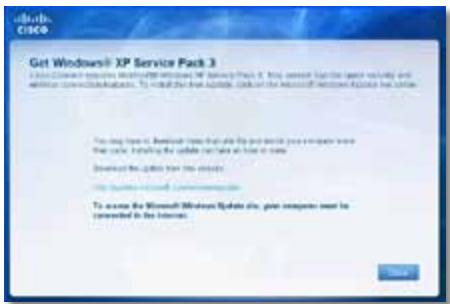

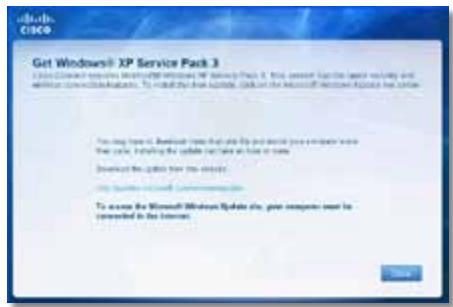

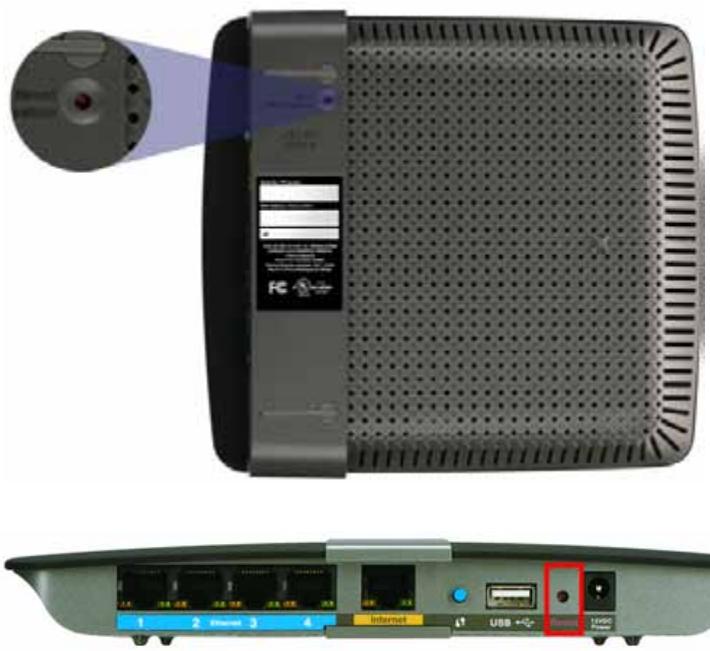

Em computadores Windows XP, o Cisco Connect necessita do Service Pack 3 para poder funcionar. Se for apresentada a mensagem "Get Windows Service Pack 3" (Obter Windows Service Pack 3) ao configurar o router pela primeira vez, siga os seguintes passos de resolução de problemas. Prima e mantenha premido o botão Reset (Repor) no router com um clipe ou pionés durante 5-15 segundos e, em seguida, execute novamente o programa de Configuração no CD do router. Se o Service Pack actualmente instalado for mais antigo do que a versão 3, necessita de transferir e instalar o Service Pack 3. DICA Para estabelecer uma ligação temporária à Internet e transferir o Service Pack solicitado, pode utilizar o cabo Ethernet incluído para ligar o computador directamente ao modem. Para instalar o Service Pack 3: O aspecto do router pode variar

1. Clique na ligação da mensagem de erro do Cisco Connect ou estabeleça ligação

ao Web site Microsoft Update (update.microsoft.com/windowsupdate).

2. Siga as instruções no Web site ou contacte a Microsoft, se necessitar de

3. Depois de transferir e instalar o Service Pack 3, execute o programa de

Configuração no CD do router.

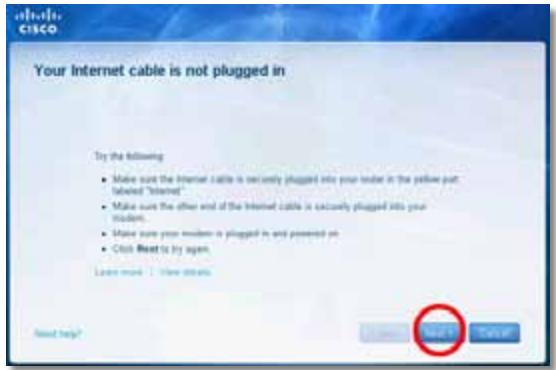

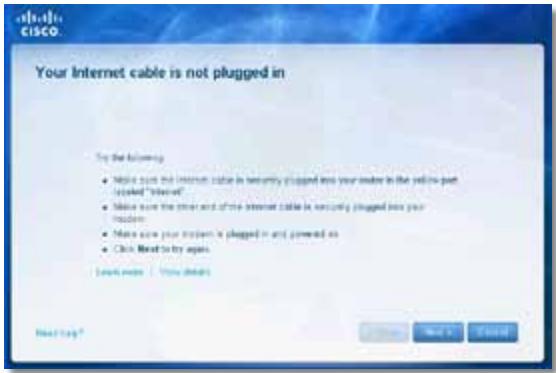

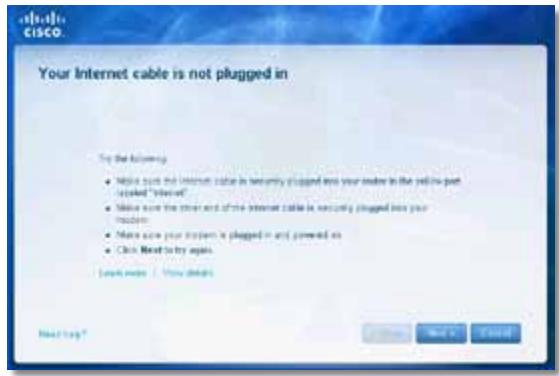

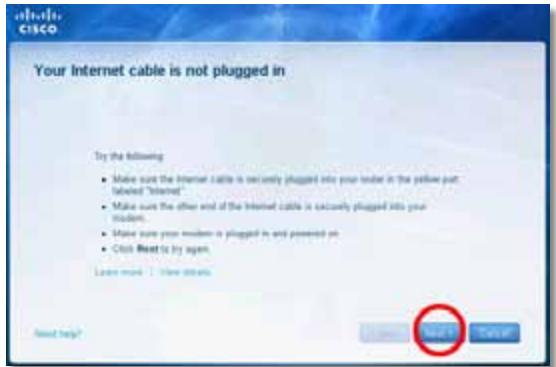

Série EA da Linksys Resolução de problemas Mensagem Your Internet cable is not plugged in (O cabo da Internet não está ligado) Se for apresentada a mensagem "Your Internet cable is not plugged in" (O cabo da Internet não está ligado) ao tentar configurar o router, siga os seguintes passos de resolução de problemas. Vista posterior do modem de cabo Vista posterior do modem de DSL

2. Certifique-se de que o modem está ligado à alimentação e está activado.

Se tiver um botão de alimentação, certifique-se de que se encontra na posição ON ou l (Ligar). Para resolver o problema:

1. Certifique-se de que um cabo Ethernet ou Internet (ou um cabo

semelhante ao cabo fornecido com o router) está ligado de forma segura à porta da Internet amarela na parte posterior do router e à porta adequada no modem. Esta porta do modem indica geralmente Ethernet; porém, pode ser denominada Internet ou WAN.

3. Se o serviço de Internet for por cabo, verifique se a porta CABLE (CABO)

do modem de cabo está ligada ao cabo coaxial fornecido pelo ISP. Ou, se o serviço de Internet for DSL, certifique-se de que a linha telefónica DSL está ligada à porta DSL do modem.

4. Se o computador tiver sido anteriormente ligado ao modem através de

um cabo USB, desligue o cabo USB.

5. Regresse à janela do Cisco Connect e clique em Next (Seguinte) para

tentar novamente. Se a janela já tiver sido fechada, execute novamente o programa de Configuração no CD do router. Vista posterior do router

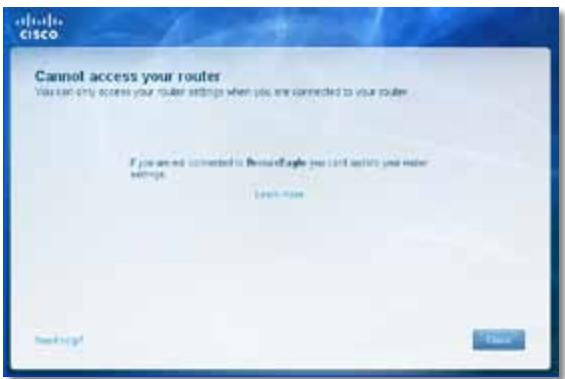

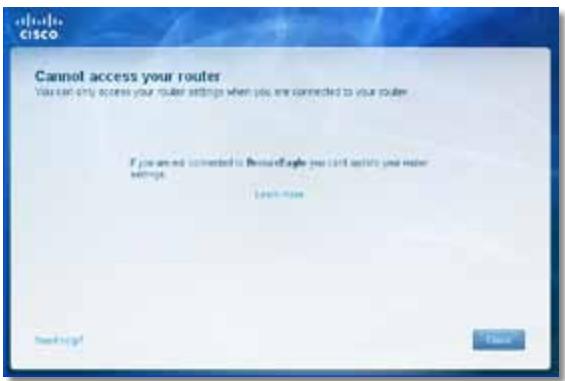

Série EA da Linksys Mensagem Cannot access your router (Não é possível aceder ao router) Se não for possível aceder ao router devido ao facto de o computador não estar ligado à rede, siga os seguintes passos de resolução de problemas. Para aceder ao router, deve estar ligado à sua própria rede. Se tiver actualmente acesso à Internet sem fios, o problema poderá estar relacionado com uma ligação acidental a uma rede sem fios diferente. Para resolver o problema em computadores Windows:

1. No ambiente de trabalho Windows, clique com o botão direito do rato no

ícone sem fios no tabuleiro do sistema. Resolução de problemas

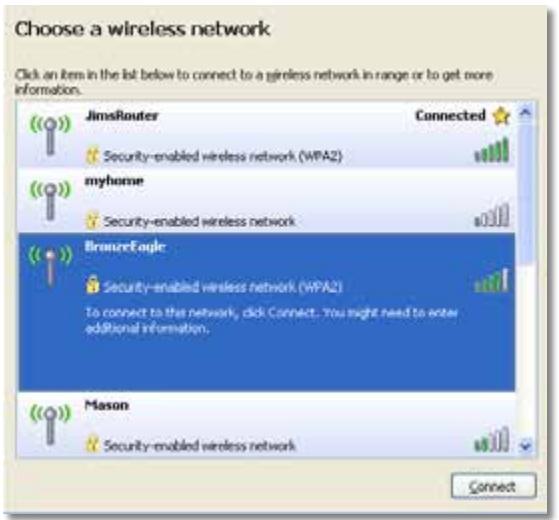

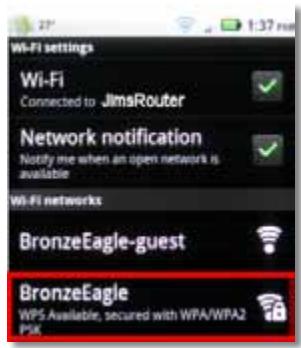

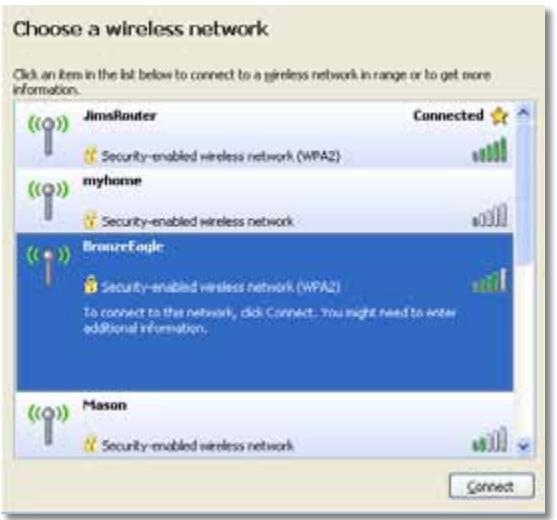

3. Clique no seu nome de rede e, em seguida, clique em Ligar. No exemplo

abaixo, o computador foi ligado a outra rede sem fios com o nome JimsRouter. O nome da rede da Série E da Linksys, BronzeEagle neste exemplo, encontra-se seleccionado.

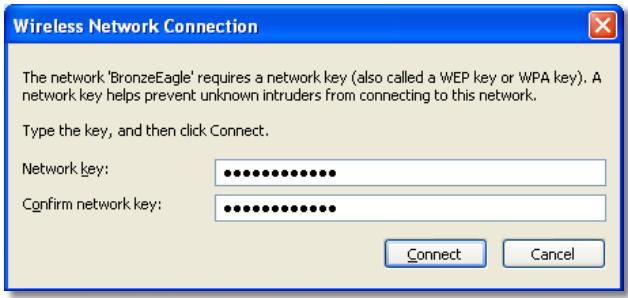

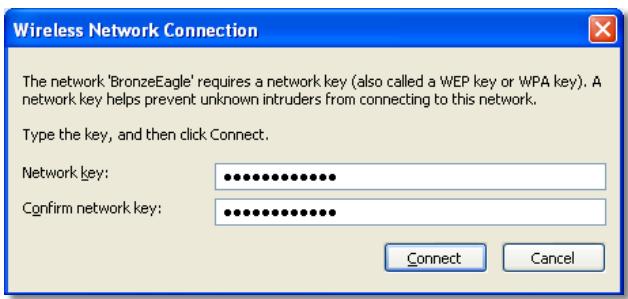

4. Se lhe for solicitada a introdução de uma chave de rede, digite a sua

palavra-passe (Chave de segurança) nos campos Network key (Chave de rede) e Confirm network key (Confirmar chave de rede) e, em seguida, clique em Connect (Ligar).

2. Clique em Ver redes sem fios disponíveis. É apresentada uma lista de

redes disponíveis. O computador estabelece ligação à rede e agora já deverá ser possível aceder ao router.

Série EA da Linksys Para resolver o problema em computadores Mac:

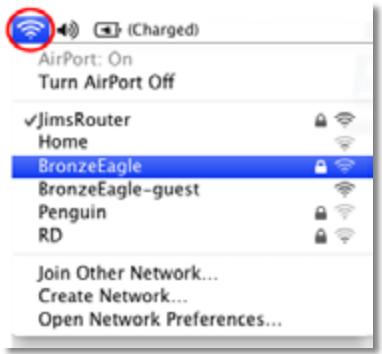

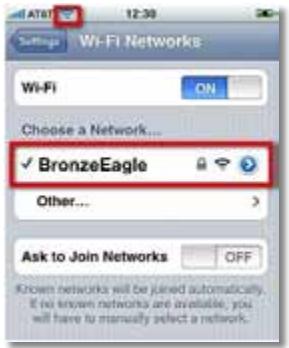

1. Na barra de menus da parte superior do ecrã, clique no ícone AirPort.

É apresentada uma lista de redes sem fios. O Cisco Connect atribuiu automaticamente um nome à rede. No exemplo abaixo, o computador foi ligado a outra rede sem fios com o nome JimsRouter. O nome da rede da Série E da Linksys, BronzeEagle neste exemplo, encontra-se seleccionado.

2. Clique no nome de rede sem fios do router da Série E da Linksys

(BronzeEagle no exemplo).

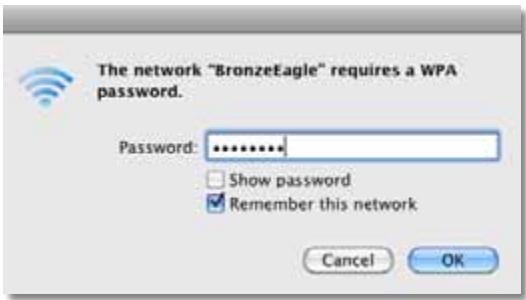

3. Digite a palavra-passe da rede sem fios (Chave de segurança) no campo

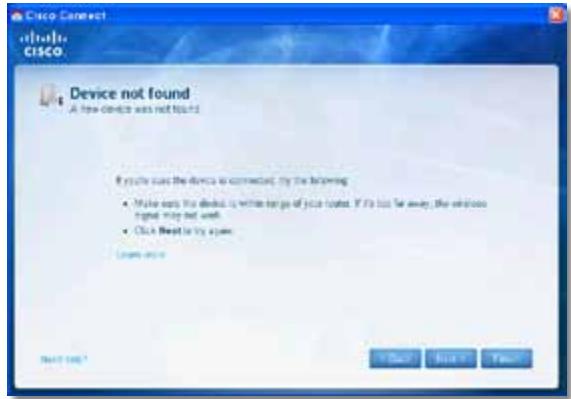

Password (Palavra-passe) e, em seguida, clique em OK. Resolução de problemas Mensagem Device not found (Dispositivo não encontrado) Se for apresentada a mensagem "Device not found" (Dispositivo não encontrado) ao tentar estabelecer ligação a um dispositivo de rede (como um iPhone, iPod ou smartphone), siga os seguintes passos de resolução de problemas. DICA Para obter um sinal mais forte durante a configuração inicial, coloque os dispositivos sem fios mais próximos do router. O router tem mais dificuldades em detectar os dispositivos se estes estiverem afastados do mesmo. Para resolver o problema:

1. Execute o Cisco Connect.

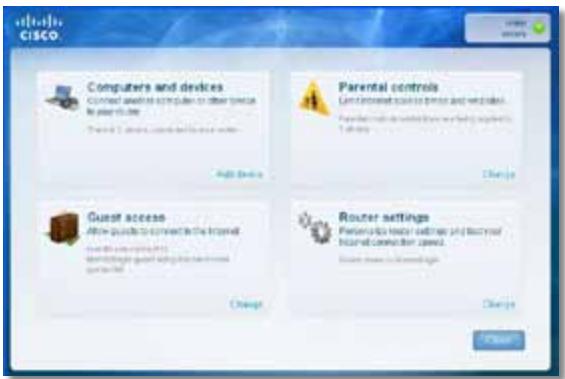

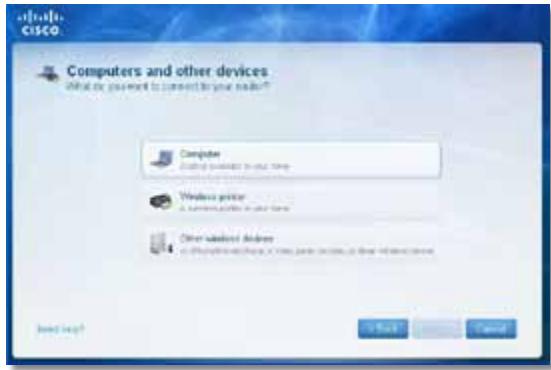

2. Clique em Computers and devices (Computadores e dispositivos).

É apresentada a janela Computers and other devices (Computadores e outros dispositivos).

3. Clique em Other Wireless devices (Outros dispositivos sem fios).

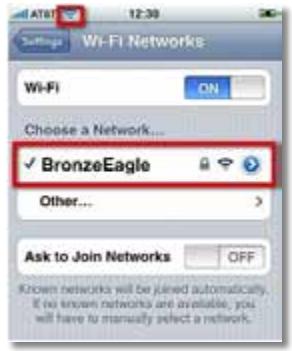

Resolução de problemas Exemplo: No seu Smartphone ou outro dispositivo sem fios, localize o menu Wi-Fi e procure as redes sem fios disponíveis. Neste exemplo, através das informações de rede fornecidas pelo Cisco Connect apresentadas no ecrã anterior, clique em BronzeEagle.

4. Active a ligação Wi-Fi do dispositivo de rede sem fios e, em seguida,

procure o nome da sua rede sem fios. Consulte a documentação do dispositivo para obter mais informações. Nota O dispositivo sem fios deve suportar WPA/WPA2.

5. No dispositivo de rede sem fios, seleccione o nome da rede do router e

introduza a palavra-passe (Chave de segurança).

6. Em Cisco Connect, clique em Next (Seguinte).

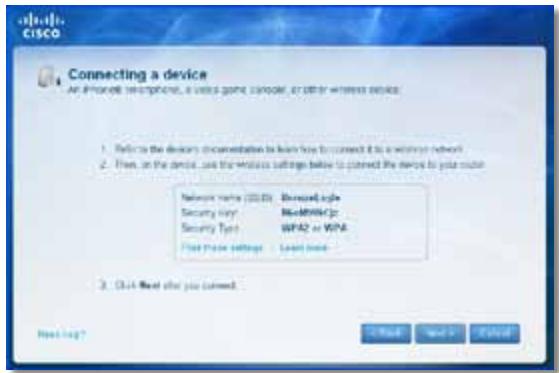

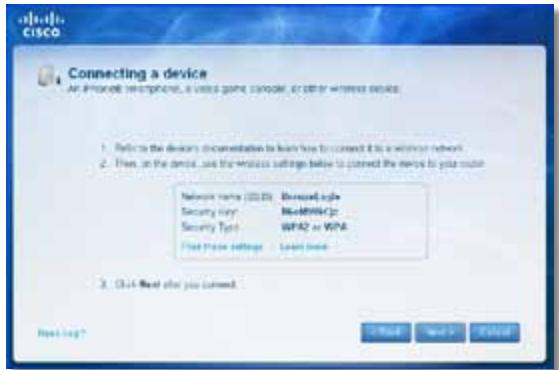

7. Introduza a palavra-passe (Chave de segurança) fornecida pelo Cisco

Connect. Neste exemplo, a chave de segurança é B6eM9UkCjz. Nota A palavra-passe é sensível a maiúsculas e minúsculas. Certifique-se de que utiliza as letras maiúsculas e minúsculas correctas.

8. Quando o dispositivo sem fios tiver sido ligado com êxito à sua rede

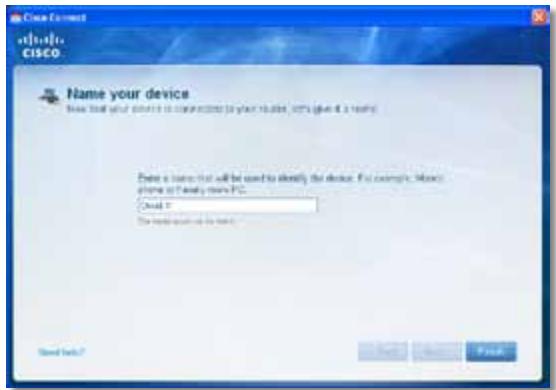

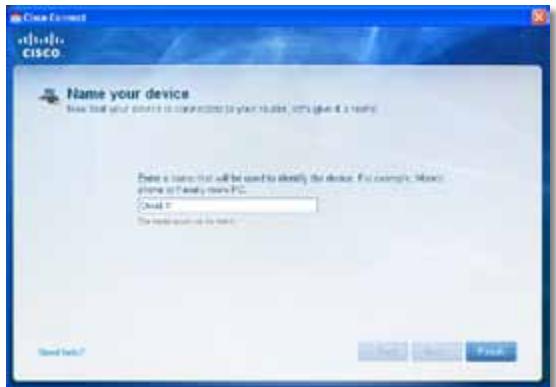

sem fios, introduza um nome para o dispositivo no Cisco Connect e, em seguida, clique em Finish (Concluir).

Linksys EA2700 Especificações Especificações Linksys EA2700 Funcionalidades de segurança WEP, WPA, WPA2 Bits da chave de segurança Encriptação até 128 bits Nome do modelo Linksys EA2700 Descrição Dual-Band N600 Router with Gigabit Ambiente Número do modelo EA2700 Dimensões Normas 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab 174 x 190 x 28 mm (6,85” x 7,48” x 1,10”) Peso do aparelho 297,7 g (10,5 onças) N.º de antenas 4 no total, 2 antenas internas por cada banda de rádio de 2,4 GHz e 5 GHz Alimentação 12 V, 1 A Certificações FCC, IC, CE, Wi-Fi A/B/G/N Amovível (s/n) Velocidade da porta de comutação Não Temp. de funcionamento 0 a 40°C (32 a 104°F) Temp. de armazenamento -20 a 60°C (-4 a 140°F) Modulação 802.11b: CCK, QPSK, BPSK 802.11g: OFDM 802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM, 64-QAM Humidade de funcionamento 10 a 80%, humidade relativa, sem condensação Sensibilidade de recepção (típica) 10/100/1000 Mbps (Ethernet Gigabit) 2,4 GHz 802.11b: -90 dBm @ 11 Mbps 802.11g: -75 dBm @ 54 Mbps 802.11n 20 MHz: -73 dBm @ MCS15 802.11n 40 MHz: -70 dBm @ MCS15 5 GHz 802.11a: -72 dBm @ 54 Mbps 802.11n 20 MHz: -70 dBm @ MCS15 802.11n 40 MHz: -67 dBm @ MCS15 Ganho da antena em dBi 2,4 GHz: Antena 1: ≤3,45 dBi Antena 2: ≤2,46 dBi 5 GHz: Antena 1: ≤4,41 dBi Antena 2: ≤5,15 dBi UPnP Humidade de armazenamento 5 a 90%, sem condensação NOTAS Para obter informações sobre regulamentação, garantia e segurança, consulte o CD fornecido com o router ou vá a Linksys.com/support. As especificações estão sujeitas a alterações sem aviso prévio. Desempenho máximo determinado a partir das especificações da norma IEEE 802.11. O desempenho real poderá variar dependendo de uma menor capacidade da rede sem fios, da velocidade do débito de dados, do alcance e da cobertura. O desempenho depende de muitos factores, condições e variáveis, incluindo a distância do ponto de acesso, o volume de tráfego da rede, o tipo de construção e os materiais do edifício, o sistema operativo utilizado, a mistura de produtos sem fios utilizada, interferências e outras condições adversas. Suportado

Bits da chave de segurança Encriptação até 128 bits Suporte do sistema de ficheiros de armazenamento FAT e NTFS e HFS+ Ambiente Dimensões 170 x 25 x 190 mm (6,69” x 0,98” x 7,48”) Peso do aparelho 326 g (11,5 onças) Alimentação 12 V, 2 A Certificações FCC, IC, CE, Wi-Fi A/B/G/N, Windows 7 Temp. de funcionamento 0 a 40°C (32 a 104°F) Temp. de armazenamento -20 a 60°C (-4 a 140°F) Humidade de funcionamento 10 a 80%, humidade relativa, sem condensação Humidade de armazenamento 5 a 90%, sem condensação NOTAS Para obter informações sobre regulamentação, garantia e segurança, consulte o CD fornecido com o router ou vá a Linksys.com/support. As especificações estão sujeitas a alterações sem aviso prévio. Desempenho máximo determinado a partir das especificações da norma IEEE 802.11. O desempenho real poderá variar dependendo de uma menor capacidade da rede sem fios, da velocidade do débito de dados, do alcance e da cobertura. O desempenho depende de muitos factores, condições e variáveis, incluindo a distância do ponto de acesso, o volume de tráfego da rede, o tipo de construção e os materiais do edifício, o sistema operativo utilizado, a mistura de produtos sem fios utilizada, interferências e outras condições adversas. Suportado

Linksys EA4500 Especificações Linksys EA4500 Nome do modelo Descrição Número do modelo Normas Frequência de rádio Velocidade da porta de comutação Portas Botões LEDs Número de antenas Amovível (s/n) Modulações Sensibilidade de recepção Ganho da antena em dBi Linksys EA4500 Dual-Band N900 Router with Gigabit and USB EA4500 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab 2,4 e 5 GHz 10/100/1000 Mbps (Ethernet Gigabit) Power (Alimentação), USB, Internet, Ethernet (1-4) Reset (Repor), Wi-Fi Protected Setup Painel superior: Power (Alimentação) Painel posterior: Internet, Ethernet (1-4) 6 no total, 3 antenas internas por cada banda de rádio de 2,4 GHz e 5 GHz Não 802.11b: CCK, QPSK, BPSK 802.11g: OFDM 802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM, 64‑QAM 2,4 GHz 802.11b: -87 dBm @ 11 Mbps (típica) 802.11g: -77 dBm @ 54 Mbps (típica) 802.11n: 20 MHz: -70 dBm @ MCS15 (típica) 802.11n: 40 MHz: -66 dBm @ MCS15 (típica) 5 GHz 802.11a: -74 dBm @ 54 Mbps (típica) 802.11n: 20 MHz: -67 dBm @ MCS23 (típica) 802.11n: 40 MHz: -64 dBm @ MCS23 (típica) 2,4 GHz (3 antenas PIFA internas) PIFA 1 ≤ 3,31 dBi (lado direito) PIFA 2 ≤ 3,45 dBi (parte anterior) PIFA 3 ≤ 1,96 dBi (lado esquerdo) 5 GHz (3 antenas PIFA internas) PIFA 1 ≤ 3,71 dBi (lado direito) PIFA 2 ≤ 3,60 dBi (parte anterior) PIFA 3 ≤ 4,27 dBi (lado esquerdo) Sistemas de ficheiros suportados para dispositivo de armazenamento FAT32, NTFS e HFS+ UPnP Suportado Funcionalidades de segurança

Bits da chave de segurança Encriptação até 128 bits Ambiente Dimensões 225 x 25 x 160 mm (8,86” x 0,98” x 6,30”) Peso do aparelho 360 g (12,7 onças) Alimentação 12 V, 2 A Certificações FCC, IC, CE, Wi-Fi a/b/g/n, Windows 7, DLNA Temp. de funcionamento 0 a 40°C (32 a 104°F) Temp. de armazenamento -20 a 60°C (-4 a 140°F) Humidade de funcionamento 10 a 80%, humidade relativa, sem condensação Humidade de armazenamento 5 a 90%, sem condensação NOTAS Para obter informações sobre regulamentação, garantia e segurança, consulte o CD fornecido com o router ou vá a Linksys.com/support. As especificações estão sujeitas a alterações sem aviso prévio. Desempenho máximo determinado a partir das especificações da norma IEEE 802.11. O desempenho real poderá variar dependendo de uma menor capacidade da rede sem fios, da velocidade do débito de dados, do alcance e da cobertura. O desempenho depende de muitos factores, condições e variáveis, incluindo a distância do ponto de acesso, o volume de tráfego da rede, o tipo de construção e os materiais do edifício, o sistema operativo utilizado, a mistura de produtos sem fios utilizada, interferências e outras condições adversas.

Visite linksys.com/support para obter suporte técnico premiado A Cisco, o logótipo da Cisco e a Linksys são marcas comerciais ou marcas registadas da Cisco e/ou das respectivas afiliadas nos Estados Unidos e noutros países. Pode encontrar uma lista das marcas comerciais da Cisco em www.cisco.com/go/trademarks. Todas as outras marcas comerciais mencionadas neste documento são propriedade dos respectivos proprietários. © 2012 Cisco e/ou as respectivas afiliadas. Todos os direitos reservados. 3425-01602 Manual do utilizador Linksys EA Series Linksys EA-Series Sumário Sumário Visão geral do produto Segurança sem fio EA2700/EA3500 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Vista traseira Vista inferior

Como configurar manualmente o roteador . . . . . . . . . . . . . .3 Configuração avançada Como abrir o utilitário baseado em navegador . . . . . . . . . . . 4 Setup (Configuração) > Basic Setup (Configuração básica) . . . . 5 Language (Idioma) Internet Setup (Configuração da Internet)

Wireless (Sem fio) > Wireless Settings (Configurações sem fio) . 6 Configurações sem fio

Wireless (Sem fio) > Wireless Security (Segurança sem fio) . . . . 8 Opções pessoais Opções para empresas Configurações opcionais

• Solução de problemas Como executar o Cisco Connect após a configuração p. 10
• O roteador não foi configurado com êxito p. 11
• Mensagem Get Windows Service Pack 3 (Obtenha o Windows Service Pack 3) p. 11
• Mensagem Your Internet cable is not plugged in (O cabo de Internet não está conectado) p. 12
• Mensagem Cannot access your router (Não é possível acessar o roteador) p. 13

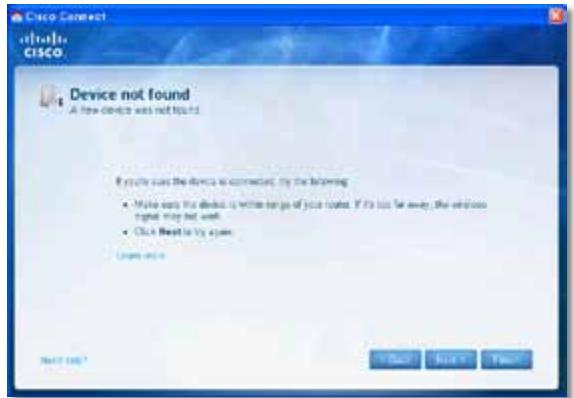

• Mensagem Device not found (Dispositivo não localizado) p. 14
• Especificações Linksys EA2700 p. 16
• Linksys EA3500 p. 17
• Linksys EA4500 p. 18

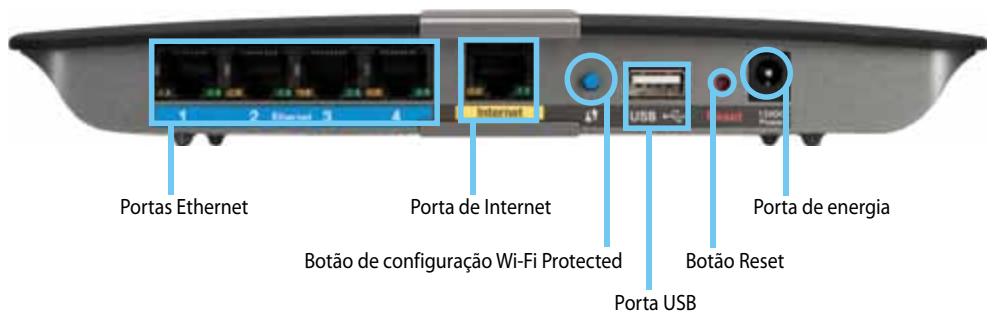

Linksys EA-Series Visão geral do produto Visão geral do produto EA2700/EA3500

Indicador de energia — permanece aceso enquanto a energia estiver conectada e após a conexão bem-sucedida do Wi-Fi Protected Setup. Pisca devagar durante a inicialização, durante as atualizações do firmware e durante a conexão Wi‑Fi Protected Setup. Pisca rapidamente quando há um erro no Wi‑Fi Protected Setup.

Energia — conecte o adaptador de energia CA que acompanha o produto a essa porta. Cuidado Utilize apenas o adaptador que acompanha o roteador. Vista traseira

Botão liga/desliga — pressione o lado | (on) para ligar o roteador. Vista inferior Porta de energia Porta USB (somente EA3500) Portas Ethernet Porta de Internet Indicador de energia Botão de configuração Wi-Fi Protected A aparência do roteador pode ser diferente.

Porta USB (somente EA3500) — para compartilhar facilmente o armazenamento em disco com outros usuários da sua rede ou pela Internet, conecte uma unidade USB a essa porta.

Portas Ethernet — conecte os cabos Ethernet (conhecidos também como cabos de rede) a essas portas Gigabit (10/100/1000), identificadas pela cor azul, e a outros dispositivos de rede Ethernet da sua rede.

Porta de Internet — conecte um cabo Ethernet (conhecido também como cabo de rede ou cabo de Internet) a essa porta, identificada pela cor amarela, e ao modem. Botão Wi-Fi Protected Setup™ — pressione esse botão para configurar facilmente a segurança da conexão sem fio dos dispositivos de rede com Wi-Fi Protected Setup. Para obter mais informações, consulte “Segurança sem fio” na página 8. A aparência do roteador pode ser diferente.

Botão Reset — mantenha esse botão pressionado por 5-15 segundos (até as luzes da porta piscarem ao mesmo tempo) para redefinir o roteador com os padrões de fábrica. Você também pode restaurar os padrões usando o utilitário baseado em navegador.

Linksys EA-Series Visão geral do produto EA4500 Vista traseira Vista superior Portas Ethernet Porta de Internet Porta de energia Botão de configuração Wi-Fi Protected Botão Reset Porta USB

Portas Ethernet — conecte os cabos Ethernet (conhecidos também como cabos de rede) a essas portas Gigabit (10/100/1000), identificadas pela cor azul, e a outros dispositivos de rede Ethernet da sua rede.

Porta de Internet — conecte um cabo Ethernet (conhecido também como cabo de rede ou cabo de Internet) a essa porta, identificada pela cor amarela, e ao modem.

Botão Wi-Fi Protected Setup™ — pressione esse botão para configurar facilmente a segurança da conexão sem fio dos dispositivos de rede com Wi-Fi Protected Setup. Para obter mais informações, consulte “Segurança sem fio” na página 8.

Porta USB — para compartilhar facilmente o armazenamento em disco com outros usuários da sua rede ou pela Internet, conecte uma unidade USB a essa porta.

Botão Reset — mantenha esse botão pressionado por 5-15 segundos (até as luzes da porta piscarem ao mesmo tempo) para redefinir o roteador com os padrões de fábrica. Você também pode restaurar os padrões usando o utilitário baseado em navegador.

Energia — conecte o adaptador de energia CA que acompanha o produto a essa porta. Luz indicadora

Luz indicadora — permanece acesa enquanto a energia estiver conectada e após a conexão bem-sucedida do Wi-Fi Protected Setup. Pisca devagar durante a inicialização, durante as atualizações do firmware e durante a conexão Wi‑Fi Protected Setup. Pisca rapidamente quando há um erro no Wi‑Fi Protected Setup. Cuidado Utilize apenas o adaptador que acompanha o roteador.

Botão liga/desliga — pressione o lado | (on) para ligar o roteador.

Linksys EA-Series Como configurar o roteador EA-Series Como configurar o roteador EA-Series Onde encontrar mais ajuda Além deste Guia do Usuário, você pode encontrar ajuda nestes locais:

Linksys.com/support (documentação, downloads, Perguntas frequentes, suporte técnico, Bate-papo ao vivo, fóruns)

Ajuda do Cisco Connect (execute o Cisco Connect e clique em Learn More [Saiba mais], se disponível.)

Ajuda contextual do utilitário para navegador (abra o utilitário e clique em Help (Ajuda) na coluna à direita.) Como configurar o roteador A maneira mais fácil e rápida de configurar o roteador é executar o software de configuração Cisco Connect. Como iniciar o Cisco Connect Quando você executar o CD de configuração, o Cisco Connect (o software de configuração do roteador) será instalado automaticamente no seu computador. É possível usar o Cisco Connect para gerenciar facilmente o roteador. Observação: Se você perdeu o CD de configuração, pode baixar o software em Linksys.com/support. Para iniciar o Cisco Connect pela primeira vez: 1 . Insira o CD na unidade de CD ou DVD. 2 . Clique em Set up your Linksys Router (Configurar o roteador Linksys). Se você não vir essa opção:

• • No Windows, clique em Iniciar, Computador, clique duas vezes na unidade de CD e no ícone Configuração.

• • No Mac, clique duas vezes no ícone CD na área de trabalho e clique duas vezes no ícone em Configuração. 3 . Siga as instruções exibidas na tela para concluir a configuração do roteador. Use o Cisco Connect para gerenciar o roteador Depois que o roteador estiver configurado e o Cisco Connect instalado, você pode usar o Cisco Connect para gerenciar facilmente as configurações do roteador, por exemplo:

Conectar dispositivos à sua rede

Testar a velocidade da sua conexão à Internet

Configurar controles de conteúdo inapropriado

Configurar acesso de convidado

Alterar o nome e a senha do roteador Como configurar manualmente o roteador Depois de configurar o roteador usando o software de configuração (localizado no CD), ele estará pronto para ser usado. Para fazer alterações nas configurações avançadas, ou se o software não funcionar, use o utilitário baseado em navegador do roteador. É possível acessá-lo usando o navegador de um computador que está conectado ao roteador. Para obter mais informações sobre como usar o utilitário, consulte “Como abrir o utilitário baseado em navegador” na página 4.

Linksys EA-Series Configuração avançada Configuração avançada Como abrir o utilitário baseado em navegador Para acessar algumas configurações avançadas, é necessário abrir o utilitário baseado em navegador. Para abrir o utilitário baseado em navegador: 1 . Execute o Cisco Connect, clique em Change (Alterar) em Router settings (Configurações do roteador), clique em Advanced settings (Configurações avançadas) e em OK. 2 . Digite o nome de usuário e a senha e clique em OK. O menu principal do utilitário será aberto. Dicas Para configurar o roteador sem usar o Cisco Connect, o nome de usuário e a senha padrão devem ser admin. Se você usou o Cisco Connect para configurar o roteador, para consultar o nome de usuário e a senha, execute o Cisco Connect e clique em Router settings (Configurações do roteador). – ou – Abra um navegador da Web em um computador conectado à rede e acesse 192.168.1.1. O roteador solicita nome de usuário e senha.

Linksys EA-Series Setup (Configuração) > Basic Setup (Configuração básica) A primeira tela exibida é a guia Basic Setup (Configuração básica). Ela permite que você altere as configurações gerais do roteador. Configuração avançada Language (Idioma) Select your language (Selecione o idioma) Para usar um idioma diferente, selecione-o no menu suspenso. O idioma do utilitário para navegador será alterado cinco segundos após a seleção de outro idioma. Internet Setup (Configuração da Internet) A seção Internet Setup (Configuração de Internet) configura o roteador para a sua conexão com a Internet. A maior parte dessas informações pode ser obtida com o seu ISP (Provedor de serviços de Internet). Internet Connection Type (Tipo de conexão com a Internet) Selecione no menu suspenso o tipo de conexão da Internet fornecida pelo seu provedor. Os tipos disponíveis são:

Automatic Configuration - DHCP (Configuração automática - DHCP)

Static IP (IP estático)

Bridge Mode Automatic Configuration - DHCP (Configuração automática DHCP) O campo Internet Connection Type (Tipo de conexão com a Internet) está definido como Automatic Configuration - DHCP (Configuração automática DHCP ou Dynamic Host Configuration Protocol). Mantenha o padrão apenas se o seu provedor suportar DHCP ou se você se conectar usando um endereço IP dinâmico. (Essa opção geralmente se aplica às conexões a cabo).

Linksys EA-Series Static IP (IP estático) Se você tiver de usar um endereço IP fixo para se conectar à Internet, selecione Static IP (IP estático). PPPoE Configuração avançada Wireless (Sem fio) > Wireless Settings (Configurações sem fio) As configurações da rede sem fio são definidas nesta tela. Observação Depois de configurada a rede sem fio, configure os parâmetros de segurança da conexão sem fio. Se você usa uma linha DSL, verifique com o provedor se ele usa Point-to-Point Protocol over Ethernet (PPPoE). Se sim, selecione PPPoE. PPTP O PPTP (Point-to-Point Tunneling Protocol), geralmente, é um serviço utilizado somente em conexões na Europa. Se a sua conexão PPTP aceita DHCP ou um endereço IP dinâmico, selecione Obtain an IP Address Automatically (Obter um endereço IP automaticamente). Se for necessário usar um endereço IP fixo para se conectar com a Internet, selecione Specify an IP Address (Especificar um endereço IP) e configure as opções abaixo. Configurações sem fio L2TP O Layer 2 Tunneling Protocol (L2TP), geralmente, é um serviço utilizado somente em conexões em Israel. Connect on Demand (Conexão sob demanda) ou Keep Alive (Continuar conectado) As opções Connect on Demand (Conexão sob demanda) e Keep Alive (Continuar conectado) permitem escolher se o roteador deve se conectar com a Internet somente quando necessário (útil se o provedor cobra por tempo de conexão) ou se deve permanecer conectado o tempo todo. Selecione a opção apropriada. Network Mode (Modo de rede) Selecione os padrões sem fio que a rede aceita.

Disabled (Desabilitado) Se não houver dispositivos Wireless-B, Wireless-G e Wireless-N (2,4 GHz) na rede, selecione Disabled (Desabilitado).

Linksys EA-Series Configuração avançada Observação Se você possui um roteador de banda dupla, pode selecionar Mixed (Misto), Wireless-A Only (Apenas Wireless-A), Wireless-N Only (Apenas Wireless-N) ou Disabled (Desabilitado) para a faixa de 5 GHz. Se você não souber ao certo o que selecionar, mantenha o valor padrão, Mixed (Misto). Network Name (SSID) (Nome da rede (SSID)) O SSID (Service Set Identifier) é o nome da rede compartilhada por todos os dispositivos de uma rede sem fio. Ele diferencia maiúsculas de minúsculas e não deve ter mais de 32 caracteres. O padrão é Cisco seguido pelos cinco últimos dígitos do número de série do roteador, encontrado na parte inferior do roteador. Se você usou o software de configuração para fazer a instalação, o nome da rede padrão foi alterado para um nome fácil de lembrar. Observação Se você restaurar as configurações padrão de fábrica do roteador (pressionando o botão Reset (Redefinir) ou usando a tela Administration > Factory Defaults [Administração > Padrões de fábrica]), o nome da rede voltará a ser o valor padrão. Volte o nome da rede para o nome original ou será necessário reconectar todos os dispositivos da sua rede sem fio ao novo nome de rede. Channel Width (Largura de banda do canal) Para obter um melhor desempenho na rede usando dispositivos Wireless-B, Wireless-G e Wireless-N (2,4 GHz), selecione Auto (20 MHz or 40 MHz) (Automático [20 MHz ou 40 MHz]). Para uma largura de banda do canal de 20 MHz, 20 MHz only (somente 20 MHz). Channel (Canal) Selecione o canal na lista suspensa para rede Wireless-B, Wireless-G e Wireless-N (2,4 GHz). Se não tiver certeza de qual canal deve ser selecionado, mantenha o padrão, Auto (Automático). SSID Broadcast (Transmissão de SSID) Quando os clientes sem fio pesquisam a área local em busca de redes sem fio às quais possam se associar, eles detectam o SSID transmitido pelo roteador. Para transmitir o SSID do roteador, mantenha o padrão Enabled (Habilitado). Se você não quiser transmitir o SSID do roteador, selecione Disabled (Desabilitado).

Linksys EA-Series Segurança sem fio Segurança sem fio Wireless (Sem fio) > Wireless Security (Segurança sem fio) As configurações de segurança sem fio definem a segurança da sua rede sem fio. O roteador suporta as seguintes opções de segurança sem fio: WPA2/WPA Mixed Mode, WPA2 Personal (WPA2 pessoal), WPA Personal (WPA pessoal), WPA2/WPA Enterprise Mixed Mode, WPA2 Enterprise, WPA Enterprise, e WEP. (WPA significa Wi-Fi Protected Access, Acesso protegido por Wi-Fi. WEP significa Wired Equivalent Privacy, Privacidade equivalente à da conexão por cabo.) Opções pessoais Opção de segurança Resistência WPA2 Personal (WPA2 pessoal) A mais resistente WPA2/WPA Mixed Mode (Modo misto WPA2/WPA) WPA2: A mais resistente WPA: Resistente WPA Personal (WPA pessoal) Resistente WEP Básica Opções para empresas As opções para empresas estão disponíveis para redes que utilizam um servidor RADIUS para autenticação. As opções para empresas são mais eficientes do que as opções pessoais, pois tanto o WPA2 quanto o WPA oferecem criptografia enquanto o RADIUS oferece autenticação. Opção de segurança Resistência WPA2 Enterprise A mais resistente WPA2/WPA Enterprise Mixed Mode WPA2: A mais resistente WPA: Resistente WPA Enterprise Resistente RADIUS Básica Configurações opcionais WPA2/WPA Mixed Mode (Modo misto WPA2/WPA), WPA2 Personal (WPA2 pessoal), WPA Personal (WPA pessoal) Observações Se você selecionar o WPA2/WPA Mixed Mode como modo de segurança, todos os dispositivos da rede sem fio DEVERÃO usar o WPA2/WPA e a mesma senha. Se você selecionar o WPA2 Personal como modo de segurança, todo dispositivo da rede sem fio DEVERÁ usar WPA2 Personal e a mesma senha. Se você selecionar o WPA Personal como modo de segurança, todo dispositivo da rede sem fio DEVERÁ usar WPA Personal e a mesma senha. Passphrase (Senha) Insira uma senha de 8 a 63 caracteres. O padrão é password (senha). Se você usou o Cisco Connect para configurar o roteador, para consultar o nome de usuário e a senha, execute o Cisco Connect e clique em Router settings (Configurações do roteador).

Linksys EA-Series Segurança sem fio WPA2/WPA Enterprise Mixed Mode, WPA2 Enterprise, WPA Enterprise Essas opções são usadas conjuntamente com um servidor RADIUS. (Elas só devem ser usadas quando um servidor RADIUS estiver conectado ao roteador). Observações Se você selecionar o WPA2/WPA Enterprise Mixed Mode como modo de segurança, todos os dispositivos da rede sem fio DEVERÃO usar o WPA2/WPA Enterprise e a mesma chave compartilhada. Se você selecionar o WPA2 Enterprise como modo de segurança, todos os dispositivos da rede sem fio DEVERÃO usar o WPA2 Enterprise e a mesma chave compartilhada. Se você selecionar o WPA Enterprise como modo de segurança, todos os dispositivos da rede sem fio DEVERÃO usar o WPA Enterprise e a mesma chave compartilhada. RADIUS Server (Servidor RADIUS) Insira o endereço IP do servidor RADIUS. RADIUS Port (Porta RADIUS) Insira o número da porta do servidor RADIUS. O padrão é 1812. Shared Key (Chave compartilhada) Insira a chave compartilhada entre o roteador e o servidor. Disabled (Desabilitado) Se você quiser desabilitar a segurança sem fio, você receberá uma notificação de que a segurança sem fio foi desabilitada na primeira tentativa de acesso à Internet. Você terá a opção de habilitar a segurança sem fio ou confirmar que sabe sobre os riscos, mas deseja continuar sem a segurança sem fio.

Linksys EA-Series Solução de problemas Solução de problemas Este capítulo pode ajudar você a resolver problemas comuns de configuração e a se conectar à Internet. O roteador vem com um CD que contém o Cisco Connect, o software de configuração do roteador que facilita tarefas como conectar dispositivos da rede, alterar as configurações do roteador, controlar o acesso de convidados, habilitar os controles parentais e conectar à Internet. O Cisco Connect também é instalado no seu computador durante a configuração. Se o Cisco Connect estiver impedindo a conclusão da configuração, este capítulo ajudará você a encontrar a solução. Como executar o Cisco Connect após a configuração Quando você executar o CD de configuração, o Cisco Connect será instalado automaticamente no seu computador. É possível usar o Cisco Connect para gerenciar facilmente sua rede. Para iniciar o Cisco Connect em um computador com Windows: 1 . Clique em Iniciar, Todos os programas e em Cisco Connect. O menu principal do Cisco Connect será aberto. Para iniciar o Cisco Connect em um computador com Mac OS X: 1 . Abra o Finder e clique em Aplicativos no painel esquerdo. 2 . Clique duas vezes no ícone Cisco Connect. Você pode obter mais ajuda com nosso excelente serviço de atendimento ao cliente linksys.com/support. O menu principal do Cisco Connect será aberto.

Linksys EA-Series O roteador não foi configurado com êxito Solução de problemas

Desative temporariamente o firewall do computador (consulte as instruções do software de segurança se precisar de ajuda) e, em seguida, execute novamente o programa Setup do CD do roteador.

Se houver um segundo computador, use-o para executar novamente o programa Setup do CD do roteador. Mensagem Get Windows Service Pack 3 (Obtenha o Windows Service Pack 3) Em computadores com Windows XP, o Cisco Connect precisa do Service Pack 3 para funcionar. Se aparecer a mensagem “Get Windows Service Pack 3” (Obtenha o Windows Service Pack 3) ao configurar o roteador pela primeira vez, siga as etapas para solução de problemas. Se o Cisco Connect não concluiu a configuração, tente o seguinte:

Use um clipe ou algo similar para pressionar o botão Reset do roteador por 5-15 segundos e, em seguida, execute novamente o programa Setup do CD do roteador. Se a versão instalada do Service Pack for anterior à versão 3, será necessário baixar e instalar o Service Pack 3. DICA Para conectar temporariamente à Internet e baixar o Service Pack necessário, é possível usar o cabo Ethernet que acompanha o produto para conectar o computador diretamente ao modem. Para instalar Service Pack 3: 1 . Clique no link na mensagem de erro do Cisco Connect ou acesse o site Microsoft Update (update.microsoft.com/windowsupdate). 2 . Siga as instruções do site ou entre em contato com a Microsoft se precisar de ajuda. A aparência do roteador pode ser diferente. 3 . Depois de baixar e instalar o Service Pack 3, execute o programa Setup do CD do roteador.

Linksys EA-Series Solução de problemas Mensagem Your Internet cable is not plugged in (O cabo de Internet não está conectado) Se aparecer a mensagem “Your Internet cable is not plugged in” (O cabo de Internet não está conectado) ao tentar configurar o roteador, siga as etapas para solução de problemas. Vista posterior do modem a cabo Vista posterior do modem DSL 2 . Verifique se o modem está conectado e ligado. Se ele tiver um botão liga/desliga, verifique se ele está na posição ON ou l. Para corrigir o problema: 1 . Verifique se há um cabo Ethernet ou de Internet (ou um cabo parecido com aquele fornecido com o roteador) conectado firmemente à porta Internet amarela localizada na parte traseira do roteador e na porta correta do modem. Essa porta do modem, geralmente, está identificada como Ethernet, mas pode ser Internet ou WAN. 3 . Se o serviço de Internet é disponibilizado via cabo, verifique se a porta CABLE do modem está conectada ao cabo coaxial fornecido pelo provedor. Ou, se o serviço de Internet é disponibilizado via DSL, verifique se a linha telefônica está conectada à porta DSL do modem. 4 . Se o computador já estava conectado ao modem com um cabo USB, desconecte o cabo USB. 5 . Volte para a janela do Cisco Connect e clique novamente em Next (Avançar). Se a janela estiver fechada, execute novamente o programa Setup do CD do roteador. Vista posterior do roteador

Linksys EA-Series Mensagem Cannot access your router (Não é possível acessar o roteador) Se aparecer a mensagem indicando que não é possível acessar o roteador, isso ocorre porque o computador não está conectado à rede. Siga as etapas para solução de problemas. Para acessar o roteador, você deve estar conectado à sua própria rede. Se você já tem acesso à Internet, pode ser que você tenha se conectado acidentalmente a outra rede sem fio, o que causou o problema. Para corrigir o problema em computadores Windows: 1 . Na área de trabalho do Windows, clique com o botão direito no ícone da rede sem fio na bandeja do sistema. Solução de problemas 3 . Clique no nome da sua rede e depois em Conectar. No exemplo abaixo, o computador foi conectado a outra rede sem fio chamada JimsRouter. O nome da rede do Linksys E-Series, BronzeEagle neste exemplo, está selecionado. 4 . Se for solicitada a chave da rede, digite sua senha (Security Key) nos campos Network Key (Chave de rede) e Confirm network key (Confirmar chave de rede) e clique em Connect (Conectar). 2 . Clique em Exibir redes sem fio disponíveis. É exibida uma lista de redes disponíveis. O computador conecta-se à Internet e você deve conseguir acessar o roteador.

Linksys EA-Series Para corrigir o problema em computadores Mac: 1 . Na barra de menu localizada na parte de cima da tela, clique no ícone AirPort. É exibida uma lista das redes sem fio disponíveis. O Cisco Connect atribuiu automaticamente um nome à sua rede. No exemplo abaixo, o computador foi conectado a outra rede sem fio chamada JimsRouter. O nome da rede do Linksys E-Series, BronzeEagle neste exemplo, está selecionado. 2 . Clique no nome da rede sem fio do roteador Linksys E-Series (BronzeEagle no exemplo). 3 . Digite a senha (Security Key) da rede sem fio no campo Password (Senha) e clique em OK. Solução de problemas Mensagem Device not found (Dispositivo não localizado) Se aparecer a mensagem “Device not found” (Dispositivo não localizado) quando você tentar conectar um dispositivo à rede (como um iPhone, iPod ou smartphone), siga as etapas para solução de problemas. DICA Para conseguir um sinal mais forte durante a configuração inicial, leve os dispositivos sem fio para mais perto do roteador. Quanto maior a distância, mais difícil fica para o roteador detectar dispositivos. Para corrigir o problema: 1 . Execute o Cisco Connect.

Linksys EA-Series 2 . Clique em Computers and devices (Computadores e dispositivos). A janela Computers and other devices (Computadores e outros dispositivos) será exibida. 3 . Clique em Other Wireless devices (Outros dispositivos sem fio). Solução de problemas Exemplo: No Smartphone ou em outro dispositivo sem fio, localize o menu Wi-Fi e procure as redes sem fio disponíveis. Neste exemplo, usando as informações da rede fornecidas pelo Cisco Connect e mostradas na tela anterior, clique em BronzeEagle.

4 . Habilite a conexão Wi-Fi do dispositivo de rede sem fio e procure o nome da rede sem fio. Consulte a documentação do dispositivo se precisar de ajuda. Observação Seu dispositivo sem fio deve aceitar WPA/WPA2. 5 . No dispositivo de rede sem fio, selecione o nome de rede do roteador e digite a senha (Security Key). Android iPhone 7 . Digite a senha (Security Key) fornecida pelo Cisco Connect. Neste exemplo, a senha é B6eM9UkCjz. Observação A senha diferencia maiúsculas/minúsculas. Confirme se você está digitando da forma correta. 8 . Quando você conseguir conectar o dispositivo sem fio à rede sem fio, digite um nome para ele no Cisco Connect e clique em Finish (Concluir). 6 . No Cisco Connect, clique em Next (Avançar).

Linksys EA2700 Especificações Especificações Linksys EA2700 Recursos de segurança

Bits de chave de segurança Criptografia de até 128 bits Nome do modelo Linksys EA2700 Descrição Dual-Band N600 Router with Gigabit Informações ambientais Número do modelo EA2700 Dimensões Padrões 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab 174 x 190 x 28 mm (6,85 pol. x 7,48 pol. x 1,10 pol.) Peso da unidade 297,7 g (10,5 oz) Nº de antenas 4 no total, 2 antenas internas para cada faixa de rádio de 2,4 GHz e 5 GHz Alimentação 12 V, 1 A Certificações FCC, IC, CE, Wi-Fi A/B/G/N Não Temp. operacional De 0°C a 40°C (de 32°F a 104°F) Velocidade de portas Switch 10/100/1000 Mbps (Gigabit Ethernet) Temp. de armazenamento De -20 °C a 60 °C (de -4 °F a 140 °F) Modulação Umidade operacional 10 a 80%, umidade relativa, sem condensação Umidade de armazenamento De 5 a 90%, sem condensação Desacoplável (s/n) Alcance de recepção (Típico) 802.11b: CCK, QPSK, BPSK 802.11g: OFDM 802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM, 64-QAM 2,4 GHz 802.11b: -90 dBm @ 11 Mbps 802.11g: -75 dBm @ 54 Mbps 802.11n 20 MHz: -73 dBm @ MCS15 802.11n 40 MHz: -70 dBm @ MCS15 5 GHz 802.11a: -72 dBm @ 54 Mbps 802.11n 20 MHz: -70 dBm @ MCS15 802.11n 40 MHz: -67 dBm @ MCS15 Ganho da antena em dBi 2,4 GHz: Antena 1: ≤3,45 dBi Antena 2: ≤2,46 dBi 5 GHz: Antena 1: ≤4,41 dBi Antena 2: ≤5.15 dBi UPnP Observações Para obter informações referentes à segurança, garantia e às regulamentações, consulte o CD que acompanha o roteador ou acesse Linksys.com/support. As especificações estão sujeitas a alterações sem prévio aviso. Desempenho máximo derivado das especificações do padrão IEEE 802.11. O desempenho real pode variar por vários motivos, incluindo capacidade de rede sem fio, taxa de transferência de dados, alcance e cobertura inferiores. O desempenho depende de diversos fatores, condições e variáveis, incluindo a distância do ponto de acesso, o volume de tráfego da rede, a construção e os materiais da estrutura, o sistema operacional usado, a combinação usada de produtos sem fio, interferência e outras condições adversas. Suportado

Linksys EA3500 Especificações Linksys EA3500 Nome do modelo Linksys EA3500 Descrição Dual-Band N750 Router with Gigabit and USB Número do modelo EA3500 Padrões 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab Nº de antenas Desacoplável (s/n) Recursos de segurança

Bits de chave de segurança Criptografia de até 128 bits Sistema de arquivos de armazenamento aceito FAT, NTFS e HFS+ Informações ambientais Dimensões 6 no total, 3 antenas internas para cada faixa de rádio de 2,4 GHz e 5 GHz 170 x 25 x 190 mm (6,69 pol. x 0,98 pol. x 7,48 pol.) Peso da unidade 326 g (11,5 oz) Não Alimentação 12 V, 2 A Velocidade de portas Switch 10/100/1000 Mbps (Gigabit Ethernet) Certificações FCC, IC, CE, Wi-Fi A/B/G/N, Windows 7 Portas Internet, Ethernet (1-4), USB, Energia Temp. operacional De 0 °C a 40 °C (de 32 °F a 104 °F) Botões Reset, Wi-Fi Protected Setup Temp. de armazenamento De -20 °C a 60 °C (de -4 °F a 140 °F) LEDs Energia, Internet, Ethernet (1-4) Umidade operacional 10 a 80%, umidade relativa, sem condensação Modulação 802.11b: CCK, QPSK, BPSK 802.11g: OFDM 802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM, 64-QAM Umidade de armazenamento De 5 a 90%, sem condensação Alcance de recepção 2,4 GHz 802.11b: -87 dBm @ 11 Mbps (Típico) 802.11g: -77 dBm @ 54 Mbps (Típico) 802.11n (20 MHz): -72 dBm @ MCS23 (Típico) 802.11n (40 MHz): -69 dBm @ MCS23 (Típico) 5 GHz 802.11a: -74 dBm @ 54 Mbps (Típico) 802.11n 20 MHz: -67 dBm @ MCS15 (Típico) 802.11n 40 MHz: -64 dBm @ MCS15 (Típico) Ganho da antena 2,4 GHz (Antenas bipolares) Antena 1 ≤ 2,70 dBi Antena 2 ≤ 3,70 dBi Antena 3 ≤ 4,95 dBi Observações Para obter informações referentes à segurança, garantia e às regulamentações, consulte o CD que acompanha o roteador ou acesse Linksys.com/support. As especificações estão sujeitas a alterações sem prévio aviso. Desempenho máximo derivado das especificações do padrão IEEE 802.11. O desempenho real pode variar por vários motivos, incluindo capacidade de rede sem fio, taxa de transferência de dados, alcance e cobertura inferiores. O desempenho depende de diversos fatores, condições e variáveis, incluindo a distância do ponto de acesso, o volume de tráfego da rede, a construção e os materiais da estrutura, o sistema operacional usado, a combinação usada de produtos sem fio, interferência e outras condições adversas. 5 GHz (Antenas bipolares) Antena 1 ≤ 4,46 dBi Antena 2 ≤ 3,23 dBi Antena 3 ≤ 3,88 dBi UPnP Suportado

Linksys EA4500 Especificações Linksys EA4500 Nome do modelo Linksys EA4500 Sistemas de arquivo aceitos para dispositivo de armazenamento Descrição Dual-Band N900 Router with Gigabit and USB UPnP Suportado Número do modelo EA4500 Recursos de segurança

Padrões 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab Bits de chave de segurança Criptografia de até 128 bits Frequência de rádio 2,4 e 5 GHz Velocidade de portas Switch 10/100/1000 Mbps (Gigabit Ethernet) Portas Power, USB, Internet, Ethernet (1-4) Botões Reset, Wi-Fi Protected Setup LEDs Painel superior: Energia Painel traseiro: Internet, Ethernet (1-4) Número de antenas 6 no total, 3 antenas internas para cada faixa de rádio de 2,4 GHz e 5 GHz Desacoplável (s/n) Não Modulações 802.11b: CCK, QPSK, BPSK 802.11g: OFDM 802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM, 64‑QAM Alcance de recepção 2,4 GHz 802.11b: -87 dBm @ 11 Mbps (Típico) 802.11g: -77 dBm @ 54 Mbps (Típico) 802.11n: 20 MHz: -70 dBm @ MCS15 (Típico) 802.11n: 40 MHz: -66 dBm @ MCS15 (Típico) 5 GHz 802.11a: -74 dBm @ 54 Mbps (Típico) 802.11n: 20 MHz: -67 dBm @ MCS23 (Típico) 802.11n: 40 MHz: -64 dBm @ MCS23 (Típico) Ganho de antena em dBi 2,4 GHz (3 antenas PIFA internas) PIFA 1 ≤ 3,31 dBi (Direita) PIFA 2 ≤ 3,45 dBi (Frente) PIFA 3 ≤ 1,96 dBi (Esquerda) 5 GHz (3 antenas PIFA internas) PIFA 1 ≤ 3,71 dBi (Direita) PIFA 2 ≤ 3,60 dBi (Frente) PIFA 3 ≤ 4,27 dBi (Esquerda) FAT32, NTFS e HFS+ Informações ambientais Dimensões 225 x 25 x 160 mm (8,86 pol. x 0,98 pol. x 6,30 pol.) Peso da unidade 360 g (12,7 oz) Alimentação 12 V, 2 A Certificações FCC, IC, CE, Wi-Fi a/b/g/n, Windows 7, DLNA Temp. operacional De 0°C a 40°C (de 32°F a 104°F) Temp. de armazenamento De -20 °C a 60 °C (de -4 °F a 140 °F) Umidade operacional 10 a 80%, umidade relativa, sem condensação Umidade de armazenamento De 5 a 90%, sem condensação Observações Para obter informações referentes à segurança, garantia e às regulamentações, consulte o CD que acompanha o roteador ou acesse Linksys.com/support. As especificações estão sujeitas a alterações sem prévio aviso. Desempenho máximo derivado das especificações do padrão IEEE 802.11. O desempenho real pode variar por vários motivos, incluindo capacidade de rede sem fio, taxa de transferência de dados, alcance e cobertura inferiores. O desempenho depende de diversos fatores, condições e variáveis, incluindo a distância do ponto de acesso, o volume de tráfego da rede, a construção e os materiais da estrutura, o sistema operacional usado, a combinação usada de produtos sem fio, interferência e outras condições adversas.

Visite linksys.com/support para ter acesso ao melhor suporte técnico. Cisco, o logotipo Cisco e Linksys são marcas registradas ou comerciais da Cisco Systems, Inc. e/ou de suas afiliadas nos Estados Unidos da América e em outros países. Uma lista de marcas comerciais da Cisco pode ser encontrada em www.cisco.com/go/trademarks. Todas as demais marcas comerciais mencionadas neste documento pertencem a seus respectivos proprietários. © 2012 Cisco e/ou suas afiliadas. Todos os direitos reservados. 3425-01602 Ghid de utilizare Linksys EA-Series Linksys seria EA Cuprins Cuprins Prezentare generală a produsului Securitate fără fir EA2700/EA3500 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Vedere din spate Vedere de jos
