STEP 420 - Serra tico-tico AEG - Manual de utilização gratuito

Tipo de produto	Serra tico-tico
Marca	AEG
Modelo	STEP 420
Potência absorvida	420 W
Peso	1,7 kg
Número de cursos em vazio	450 - 3000 min⁻¹
Altura de curso	19 mm
Profundidade de corte máx. (madeira macia)	65 mm
Profundidade de corte máx. (madeira)	55 mm
Profundidade de corte máx. (aço)	5 mm
Profundidade de corte máx. (alumínio)	10 mm
Corte em ângulo	Até 45°
Ajuste do número de cursos	Sim, contínuo (A a G)
Movimento pendular	Sim, ajustável (0 - III)
Alimentação	Monofásico, tensão de rede
Dupla isolação	Sim
Nível de ruído (LpA)	82 dB(A)
Vibração (ah)	3 m/s²
Sistema de aspiração de cavacos	Sim, canal integrado Ø 30 mm
Protetor contra estilhaços	Acessório disponível
Guia paralelo / guia circular	Acessório disponível
Patim de material sintético	Acessório disponível
Manutenção das escovas (carvões)	Verificação anual recomendada
Conformidade	CE, EN 50144, EN 55014

Perguntas frequentes - STEP 420 AEG

Como trocar a lâmina de serra na STEP 420?

Desconecte o aparelho. Empurre a tampa transparente para baixo, solte o parafuso de travamento cerca de 2 voltas com a chave sextavada, coloque a lâmina na ranhura do rolete de apoio e introduza-a no cursor até o batente. Aperte o parafuso e verifique o posicionamento com luvas de proteção.

Como ajustar o número de cursos?

Use o botão de ajuste localizado na máquina. As letras A a G correspondem à velocidade: A = mais baixa, G = mais alta. Adapte a velocidade ao material: madeira (G), aço (D-E), alumínio (D-E), borracha (A-C).

Como ajustar o movimento pendular?

Use o interruptor pendular. Para materiais macios, escolha um grande movimento (I-III); para materiais duros ou corte cuidadoso, escolha 0. Ajustes indicativos: madeira (I-III), plástico (I), alumínio (0-I), aço (0).

Como realizar um corte em ângulo?

Solte o parafuso de ajuste da base, deslize-a para fora do entalhe, incline-a no ângulo desejado (15°, 30°, 45° legível no mostrador) e depois aperte o parafuso. Para ângulos intermediários, ajuste livremente.

Como realizar um corte interno (mergulho)?

Coloque o movimento pendular em 0. Empurre a base para trás (posição deslocada). Coloque a borda dianteira da base no ponto de corte, conecte o aparelho e introduza a lâmina suavemente no material. Adequado para materiais macios (madeira, placas de gesso).

Como conectar um aspirador?

O canal de aspiração integrado tem um diâmetro interno de 30 mm. Use uma mangueira de aspiração adequada (ref. AEG 4932 3304 12). Insira a mangueira girando, depois empurre a tampa transparente para baixo para uma aspiração ideal.

Quais acessórios estão disponíveis para a STEP 420?

Acessórios opcionais: protetor contra estilhaços, guia paralelo com guia circular (cortes paralelos 0-200 mm, circulares 100-400 mm), patim de material sintético para superfícies sensíveis. Consulte o catálogo AEG.

Como fazer a manutenção da serra tico-tico?

Mande verificar as escovas (carvões) uma vez por ano em um serviço de assistência técnica AEG. Use apenas peças e acessórios AEG. Para qualquer reparo não descrito, entre em contato com uma estação de assistência técnica AEG. Limpe regularmente as aberturas de ventilação.

Quais instruções de segurança são essenciais?

Use óculos de proteção e máscara antipó. Sempre desconecte o aparelho antes de qualquer ajuste. Use o dispositivo de aspiração para poeiras nocivas. Não use roupas largas e mantenha o cabo longe da área de corte.

Quais materiais podem ser cortados com esta máquina?

Madeira (até 65 mm), metais (aço 5 mm, alumínio 10 mm), materiais sintéticos, borracha. Use a lâmina adequada e ajuste a velocidade e o movimento pendular conforme o material. Para metal, lubrifique a linha de corte.

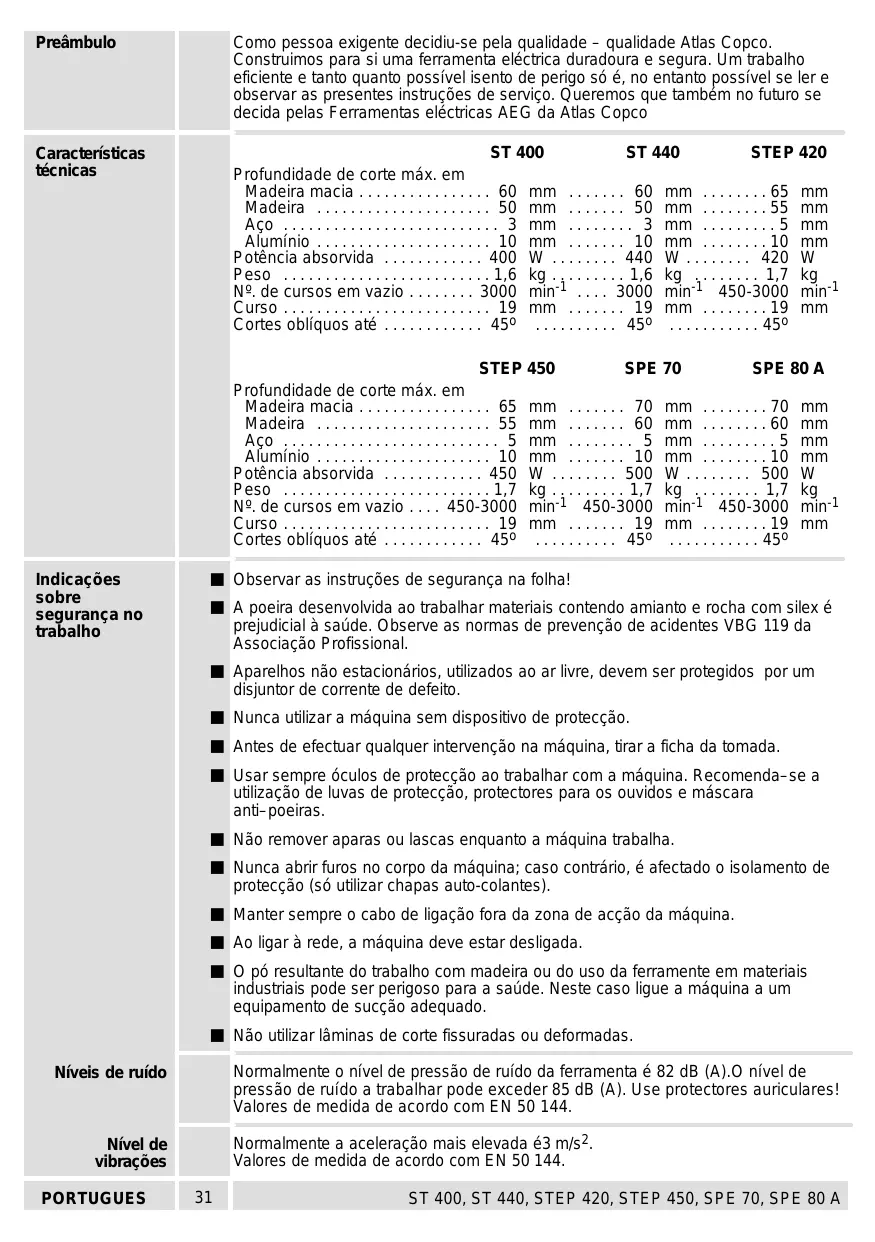

MANUAL DE UTILIZADOR STEP 420 AEG

DECLARação DE CONFORMIDADE CE

Declaramos, sob)nossa exclusiva responsabilitadede,que este produits cumpre as seguintes normas ou documents normativos:EN 50144,EN 55014-1, EN 55014-2,EN 61000-3-2,EN 61000-3-3,conforme as dispositions das directivas 98/37/CE,73/23/CEE, 89/336/CEE

C00

NEDERLANDS

EC-KONFORMITEITSVERKLARING
