MANUAL DE UTILIZADOR SCHO 103E P SCHOLTES

! Cuando introduzca la parrilla, controle que el tope esté dirigido hacia arriba y en la parte posterior de la cavidad. Advertências ATENÇÃO: Este aparelho e as suas partes acessíveis aquecem muito durante a utilização. É preciso ter atenção e evitar tocar os elementos que aquecem. Manter afastadas as crianças com menos de 8 anos, caso não estejam a ser vigiadas. O presente aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimentos, caso sejam adequadamente vigiadas ou caso tenham recebido instruções em relação ao uso do aparelho de forma segura e tenham conhecimento dos perigos associados. As crianças não devem brincar com o aparelho. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilância. Não utilizar produtos abrasivos nem espátulas de metal cortantes para limpar a porta em vidro do forno, uma vez que pode riscar a superfície, provocando a ruptura do vidro. Antes de activar a função de limpeza automática:

• limpe a porta do forno
• com uma esponja húmida retire do interior do forno os resíduos maiores. Não utilize detergentes;
• remova todos os acessórios e o kit de guias corrediças (se presentes);
• não deixe panos de prato nem pegas de tecido na maçaneta. Durante a limpeza automática, as superfícies podem ficar muito quentes: mantenha as crianças afastadas. Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar o aparelho.

• Si no es así, llame al Servicio de Asistencia Técnica Autorizado. Antes de contactar a Assistência:
• Verifique se a anomalia pode ser resolvida autonomamente;
• Reiniciar o programa para controlar se o inconveniente foi resolvido;
• Em caso negativo, contacte o Serviço de Assistência Técnica Autorizado. Atención: El aparato está dotado de un sistema de diagnóstico que permite detectar problemas de funcionamiento. Los mismos son comunicados en la pantalla mediante mensajes como: “F—” seguido por números. En esos casos es necesaria la intervención del servicio de asistencia técnica. ! Nunca solicite la asistencia de técnicos no autorizados. Comunique:

Atenção: Este aparelho é equipado com um sistema de diagnóstico que possibilita detectar eventuais mau funcionamentos. Estes são comunicados no visor mediante mensagens do seguinte tipo: “F—” seguido por números. Nestes casos será necessária uma intervenção da Assistência técnica. ! Nunca recorra a técnicos não autorizados. Comunique:

• a mensagem visível no display da TEMPERATURA
• o modelo da máquina (Mod.)
• o número de série (S/N). Estas últimas informações encontram-se na placa de identificação situada no aparelho. Descrizione dell’apparecchio Descripción del aparato Vista d’insieme Vista en conjunto

Descrição do aparelho Descripción del aparato Painel de comandos Panel de control

1. Ícone PROGRAMAS MANUAIS

2. Selecção FAST CLEAN

13. Ícone REGULAÇÃO TEMPOS /TEMPERATURA

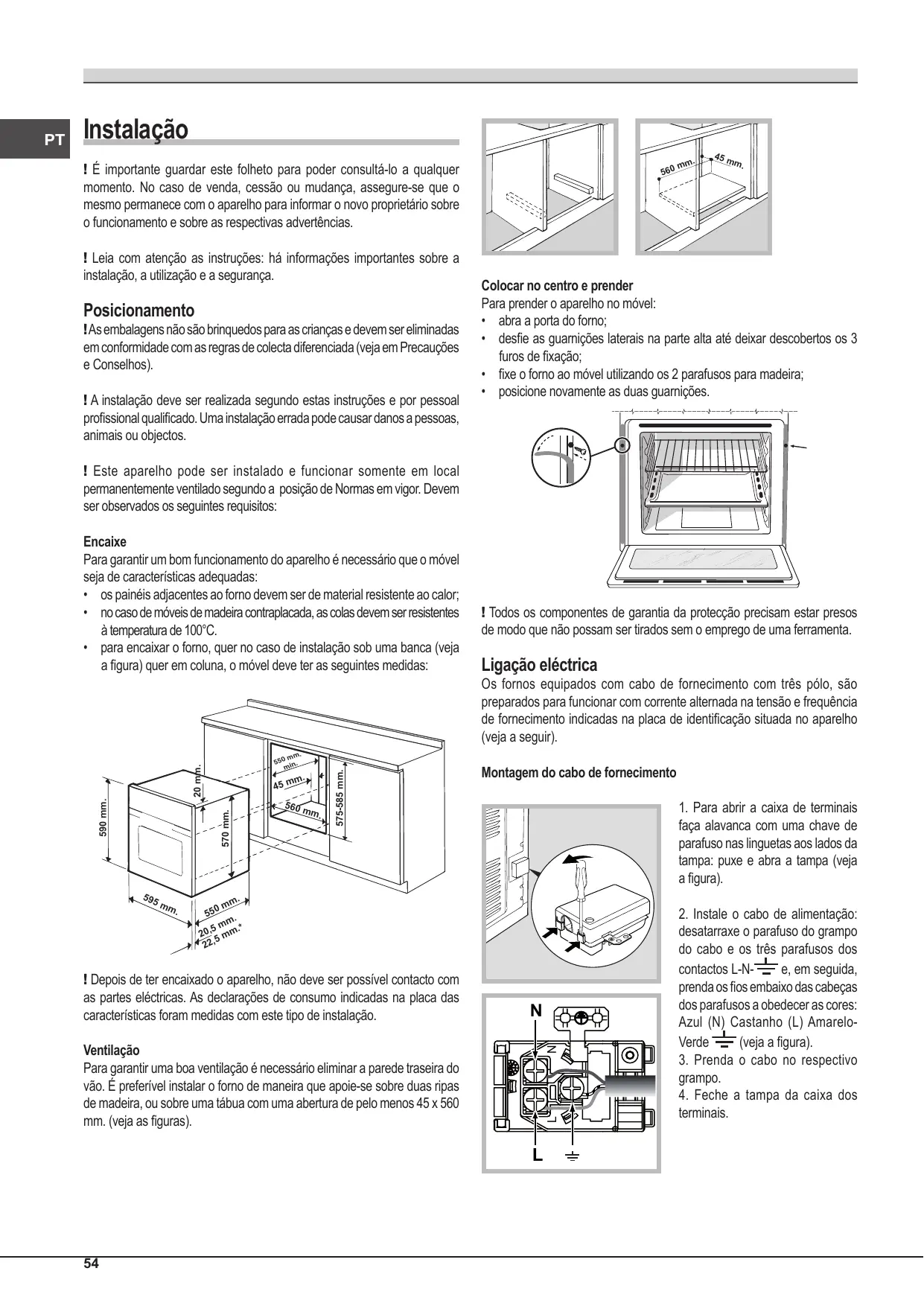

Instalação ! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências. ! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança. Posicionamento ! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos). ! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objectos.

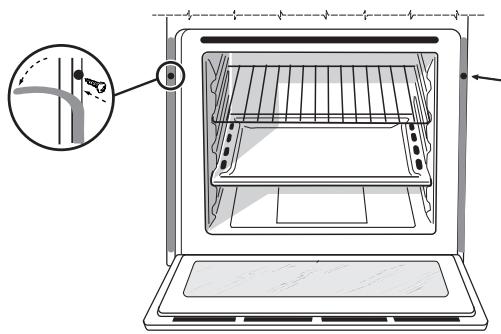

Colocar no centro e prender Para prender o aparelho no móvel:

• abra a porta do forno;
• desfie as guarnições laterais na parte alta até deixar descobertos os 3 furos de fixação;
• fixe o forno ao móvel utilizando os 2 parafusos para madeira;
• posicione novamente as duas guarnições. ! Este aparelho pode ser instalado e funcionar somente em local permanentemente ventilado segundo a posição de Normas em vigor. Devem ser observados os seguintes requisitos: 20 mm.

575-585 mm. Encaixe Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas:

• os painéis adjacentes ao forno devem ser de material resistente ao calor;
• no caso de móveis de madeira contraplacada, as colas devem ser resistentes à temperatura de 100°C.
• para encaixar o forno, quer no caso de instalação sob uma banca (veja a figura) quer em coluna, o móvel deve ter as seguintes medidas: 590 mm. ! Todos os componentes de garantia da protecção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta. Ligação eléctrica Os fornos equipados com cabo de fornecimento com três pólo, são preparados para funcionar com corrente alternada na tensão e frequência de fornecimento indicadas na placa de identificação situada no aparelho (veja a seguir). Montagem do cabo de fornecimento

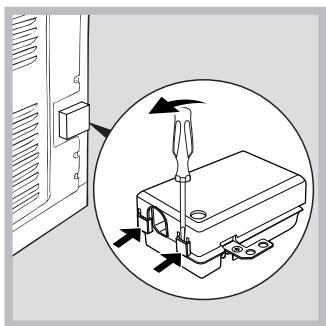

1. Para abrir a caixa de terminais

faça alavanca com uma chave de parafuso nas linguetas aos lados da tampa: puxe e abra a tampa (veja a figura).

5 m .* 20, mm 22, ! Depois de ter encaixado o aparelho, não deve ser possível contacto com as partes eléctricas. As declarações de consumo indicadas na placa das características foram medidas com este tipo de instalação.

Ventilação Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre duas ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm. (veja as figuras).

2. Instale o cabo de alimentação:

desatarraxe o parafuso do grampo do cabo e os três parafusos dos contactos L-Ne, em seguida, prenda os fios embaixo das cabeças dos parafusos a obedecer as cores: Azul (N) Castanho (L) AmareloVerde (veja a figura).

3. Prenda o cabo no respectivo

4. Feche a tampa da caixa dos

terminais. Ligação do cabo de fornecimento à rede eléctrica Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação (veja ao lado). No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente (por exemplo, a parte traseira do forno). ! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança. Antes de efectuar a ligação, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;
• a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identificação;
• a tensão de alimentação seja entre os valores da placa de identificação;
• a tomada seja compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas. ! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil. ! O cabo não deve ser dobrado nem comprimido. ! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência Técnica). ! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

Medidas* largura 43,5 cm altura 32,4 cm profundidade 41,5 cm Volume* Litros 59 Medidas** largura 45,5 cm altura 32,4 cm profundidade 41,5 cm Volume** Litros 62 Ligações eléctricas Tensão de 220/240 V~ 50/60 Hz ou 50 Hz (ver quadro das características) potência máxima absorvida 2800W Rótulo Energético e Concepção Ecológica Directiva EU no 65/2014 integrando a Directiva 2010/30/EU. Regulamento EU no 66/2014 integrando a Directiva 2009/125/EC. Regulamento EN 60350-1 Regulamento EN 50564 Consumo de energia da declaração de Classe com convecção Forçada - função de aquecimento: ECO. Este aparelho está em conformidade com as seguintes Directivas da Comunidade Europeia: 2006/95/CE de 12/12/06 (Baixa Tensão) e posteriores modificações 2004/108/CE de 15/12/04 (Compatibilidade Electromagnética) e posteriores modificações 93/68/CEE de 22/07/93 e posteriores modificações. 2012/19/UE e posteriores modificações. 1275/2008 standby/off mode.

• Apenas para modelos com guias integradas. ** Apenas para modelos com guias em fio.

Início e utilização Acertar o relógio ! O relógio pode ser acertado somente com o forno apagado. Se o forno estiver ATENÇÃO! O forno está equipado com um sistema de bloqueio das grelhas que permite retirá-las sem que estas ressaiam do forno (1). Para retirar completamente as grelhas, tal como indicado no desenho, basta levantá-las, segurando-as pela parte da frente, e puxá-las (2). ! Quando o acender pela primeira vez, aconselhamos de fazer funcionar o forno vazio pelo menos durante uma hora, com o termóstato posto à temperatura máxima e a porta fechada. Em seguida, pode apagar, abrir a porta do forno e ventilar a sala. O odor que se sente deve-se à evaporação das substâncias empregadas para proteger o forno. ! Para facilitar as configurações, mantenha pressionadas as teclas “ ” e “ ” : os números no display passarão mais rapidamente. ! Cada configuração é memorizada automaticamente após 10 segundos. ! Não é possível activar as teclas touch se estiver usando luvas. ! Para optimizar os resultados de cozedura, no momento da activação da função seleccionada é efectuada a configuração dos parâmetros do produto, que pode implicar um atraso da ligação da ventoinha e dos elementos de aquecimento. Alguns modelos dispõem de um sistema de dobradiças que consente o fechamento da porta lentamente, sem que seja necessário acompanhá-la com a mão até o final do percurso. Para uma correcta utilização, antes de fechar:

• abra inteiramente a porta;
• evite forçar o fechamento manualmente. Bloqueio porta/comandos ! É possível bloquear os comandos com o forno desligado, com cozedura iniciada ou terminada e em fase de programação. Para bloquear os comandos que regulam o forno, pressione a tecla por ao menos 2 segundos. Tocará um sinal acústico e no display da TEMPERATURA será visualizado o símbolo chave “O—n”. O ícone aceso indica que o bloqueio foi activado. Para desbloquear, pressione novamente por ao menos 2 segundos a tecla ! Ao limpar o aparelho pode acontecer de fechar inadvertidamente o bloqueio porta (é visível uma mola). Neste caso, coloque-o novamente na posição de aberto girando o bloqueio porta para cima (veja a figura).

na modalidade “stadn-by”, com a primeira pressão da tecla a hora actual. Pressione novamente para ajustar a hora. visualiza-se Após a ligação à rede eléctrica ou após um black-out, a tecla por 10 segundos. Para acertar o relógio: e os valores no display dos TEMPOS irão piscar

3. Uma vez alcançada a hora exacta, prima novamente a tecla

4. Repetir o procedimento descrito acima para regular os minutos.

Em caso de black-out, o relógio deverá ser configurado novamente. O ícone intermitente no display indica que o relógio não está configurado correctamente. Programe o contador de minutos ! É possível programar o contador de minutos tanto com o forno apagado quanto aceso. O contador de minutos não comanda o forno para acenderse ou apagar-se. Quando terminar o prazo, o contador de minutos tocará um sinal acústico, que pára depois de 30 segundos ou se carregar em qualquer tecla activa. Como regular o contador de minutos:

1. Carregue na tecla

2. Regule o tempo desejado com as teclas “ ” e “ ”.

3. Uma vez alcançada a configuração desejada, prima novamente a tecla

O ícone aceso indica que o contador de minutos está activado. Para cancelar o contador de minutos, prima a tecla e com as teclas “ ” e “ ” coloque o tempo em 00:00. Prima novamente a tecla Quando o ícone está desactivado.

estiver desligado, significará que o contador de minutos Início do forno

1. Para acender o painel de comandos prima a tecla

. O aparelho emitirá um tríplice sinal acústico ascendente e irão iluminar-se em sequência todas as teclas.

TEMPERATURA mostra: - no caso de programa manual, a temperatura associada ao programa; - “Auto”, no caso de programa automático. o display TEMPOS mostra: - no caso de programa manual, a hora actual; - a duração, no caso de programa automático.

3. Carregue na tecla

para iniciar a cozedura. 4. O forno entra na fase de pré-aquecimento, os indicadores de préaquecimento acendem-se à medida em que a temperatura sobe.

5. Toca um sinal e acendem-se todos os indicadores do pré-aquecimento,

a indicar que o pré-aquecimento terminou. É possível colocar os alimentos no forno.

6. Durante a cozedura é sempre possível:

- modificar a temperatura pressionando a tecla e depois as teclas “ ” e “ ” (somente para os programas manuais); - planear a duração de uma cozedura (veja Programas); - interromper a cozedura premindo a tecla . Neste caso, o aparelho lembra a temperatura eventualmente modificada anteriormente (somente para os programas manuais). - Desligue o forno mantendo premida a tecla por 3 segundos.

7. No caso de uma interrupção do fornecimento eléctrico, se a temperatura do

forno não baixar demais, o aparelho é equipado com um sistema que reactiva o programa desde o ponto em que tiver sido interrompido. Por outro lado, as programações para início posterior não serão reiniciadas quando a alimentação eléctrica for restabelecida, mas deverão ser programadas novamente (por exemplo: foi programado um início de cozedura para as 20:30. Às 19:30 verifica-se um black-out. Quando a corrente eléctrica voltar, será necessário reprogramar.) ! No programa BARBECUE não há pré-aquecimento. ! Nunca encoste objectos no fundo do forno, para evitar riscos de danos ao esmalte. ! Coloque sempre os recipientes de cozedura sobre a grelha fornecida. Ventilação de arrefecimento Para obter uma redução das temperaturas externas, uma ventoinha de arrefecimento gera um jacto de ar que sai entre o painel de comandos, a porta do forno e a parte inferior da porta do forno. No início do programa FAST CLEAN a ventoinha funciona com velocidade baixa. ! No final da cozedura, a ventoinha continua a funcionar até o forno arrefecer suficientemente. Luz do forno A luz acende-se quando se abre a porta do forno, ou no momento do início de um programa de cozedura. Nos modelos dotados de LED INSIDE no início da cozedura acendem-se os leds na porta para uma melhor iluminação de todos os níveis de cozedura. A tecla permite acender e desligar a luz em qualquer momento. Indicadores de calor resíduo. O aparelho possui também um indicador de calor resíduo. Com o forno desligado, o display mostra através do acendimento da barra do “calor resíduo” a presença de temperatura no interior da cavidade. Cada elemento da barra desliga-se a medida em que a temperatura no interior do forno irá arrefecendo-se. Alça embutida Alguns modelos dispõem de alça embutida integrada na porta do forno. É suficiente uma leve pressão e a abertura push/push facilita a pega para abrir e fechar o forno. No fim da utilização, é possível fechar exercitando apenas uma leve pressão. Modo de Demo Este forno pode funcionar no modo de DEMO: desactivam-se todos os elementos aquecedores, mas os comandos permanecem operativos.Para activar o modo DEMO é suficiente pressionar brevemente a tecla , em seguida as teclas “ ” e “ ” contemporaneamente por 6 segundos e depois pressionar brevemente a tecla . Tocará um sinal acústico e no display da TEMPERATURA será visualizado “dEon”.Para desactivar a modalidade DEMO, com o forno desligado pressionar contemporaneamente a tecla e a tecla - por 3 segundos. Tocará um sinal acústico e aparecerá a escrita “dEoF”. Restabelecimento configurações de fábrica O forno pode ser recolocado aos valores de fábrica, fazendo um reset de todas as configurações efectuadas pelo utilizador (relógio e durações personalizadas). Para efectuar o reset, desligue o forno, mantenha premidas por 6 segundos contemporaneamente a tecla da primeira cozedura manual no alto à esquerda e a tecla . Quando o restabelecimento tiver sido completado, será emitido um sinal acústico. No momento da primeira pressão da tecla se voltará ao primeiro acendimento. Standby Este produto satisfaz os requisitos impostos pela nova Directiva Europeia sobre a limitação dos consumos energéticos em stand-by. Se não forem efectuadas operações dentro de 30 minutos, e não foi programado nenhum bloqueio porta ou comandos, o aparelho irá colocar-se automaticamente na modalidade stand-by. A modalidade stand-by é indicada com a tecla “Relógio” em alta luminosidade. Assim que se efectuar novamente alguma operação no aparelho, o sistema voltará para a modalidade operativa. Programas ! Para garantir que os alimentos fiquem perfeitamente tenros e crocantes, o forno emite sob a forma de vapor de água a humidade que provém naturalmente dos alimentos. Desta forma, podem-se obter excelentes resultados de cozedura com todos os alimentos. ! A cada acendimento o forno irá propor o primeiro programa de cozedura manual. Programas de cozedura manuais ! Todos os programas têm uma temperatura de cozedura predefinida. Esta temperatura poderá ser regulada manualmente, defina como desejar entre 30°C e 250°C (300ºC para o programa BARBECUE). Eventuais modificações da temperatura serão memorizadas e propostas novamente na sucessiva utilização do programa. Se a temperatura escolhida for inferior à temperatura interna do forno, o display TEMPERATURA mostrará a escrita “Hot”. É de qualquer forma possível iniciar a cozedura. Programa de MULTINÍVEL Ligam-se todos os elementos aquecedores e entra em funcionamento a ventoinha. Como o calor é constante e uniforme em todo o forno, o ar coze e cora os alimentos de maneira uniforme. É possível utilizar até duas prateleiras no máximo contemporaneamente.

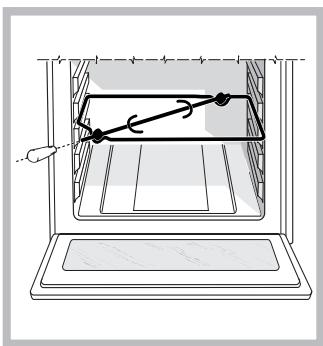

Programa de BARBECUE Activa-se o elemento aquecedor superior e o espeto rotativo (se houver). Uma temperatura alta e directa do grill é aconselhada para os alimentos que necessitarem de uma alta temperatura superficial. Efectuar as cozeduras com a porta do forno fechada (veja “Conselhos práticos de cozedura”). Programa de GRATIN Activa-se o elemento aquecedor superior e durante uma parte do ciclo também o elemento aquecedor circular, começam a funcionar a ventoinha e o espeto rotativo (se houver). Une a irradiação térmica unidireccional com a circulação forçada do ar no interior do forno. Deste modo, impede-se a queimadura da superfície dos alimentos ao aumentar-se o poder de penetração do calor. Efectuar as cozeduras com a porta do forno fechada (veja “Conselhos práticos de cozedura”). Programas BAIXA TEMPERATURA Este tipo de cozedura consente levedar, descongelar, preparar iogurte, aquecer mais ou menos rapidamente, cozer lentamente com baixa temperatura. As temperaturas seleccionáveis são: 40, 65, 90°C. Programa PIZZA Ligam-se os elementos aquecedores superior e circular e entra em funcionamento a ventoinha. Esta combinação consente um aquecimento rápido do forno. Se utilizar mais de uma prateleira de cada vez, será necessário trocar a posição das mesmas na metade da cozedura. Programa do FORNO PARA PASTÉIS Liga-se o elemento aquecedor traseiro e entra em funcionamento a ventoinha para garantir um calor suave e uniforme no interior do forno. Este programa é indicado para a cozedura dos alimentos delicados (por ex. doces que precisam de levedação). Programa ECO O elemento traseiro de aquecimento é ligado e o ventilador começa a funcionar garantindo assim um nível de aquecimento uniforme e suave no interior do forno.Este programa é indicado para cozedura lenta de qualquer tipo de alimento com temperaturas que podem ser definidas até um máximo de 200ºC; o programa é igualmente adequado para aquecer os alimentos e para completar o processo de cozedura. O programa é particularmente adequado para cozedura lenta de carne e peixe, uma vez que permite obter uma carne mais macia e ao mesmo tempo poupar energia. Para uma melhor eficiência energética, quando o produto é ligado, a luz mantém-se acesa apenas durante 30 segundos; de modo a que a luz acenda de novo basta premir o botão Espeto giratório* Para accionar o espeto rotativo (veja a figura) realize as seguintes operações:

rotativo na posição 3 e enfie o espeto no respectivo furo, situado na parede traseira do forno;

! Depois do programa pára. ter iniciado, se abrir a porta, o espeto rotatório Programas de cozedura automáticos ! A temperatura e a duração da cozedura podem ser predefinidas mediante o sistema C.O.P.® (Cozedura Óptima Programada) que automaticamente assegura um resultado perfeito. A cozedura interrompe-se automaticamente e o forno avisa quanto o alimento está cozido. A cozedura pode ser efectuada colocando o alimento no forno frio ou quente. É possível personalizar a duração da cozedura com base nas preferências pessoais, modificando, antes do acendimento, em ±5/20 minutos, de acordo com o programa escolhido. É igualmente possível modificar a duração depois de iniciada a cozedura. Se a modificação for efectuada antes do início do programa, é memorizada e proposta quando utilizar novamente o programa. Se a temperatura interna no forno for superior àquela proposta para o programa escolhido, o display TEMPERATURA irá mostrar a escrita “Hot” e não será possível iniciar a cozedura; aguarde até que o forno tenha se arrefecido. ! Quando alcançar a fase de cozedura, o forno emitirá um sinal acústico. ! Não abra a porta do forno para evitar de alterar os tempos e as temperaturas de execução das cozeduras. Programa de CARNE Utilizar esta função para assar carne de vitela, porco, borrego. Enfornar com o forno frio. É também possível colocar os alimentos no forno já quente. Programa FILÉ DE PEIXE Esta função é ideal para cozinhar filés de peixe de pequenas e médias dimensões. Enfornar a frio. Programa de PÃO Utilizar esta função para preparar o pão. Para obter os melhores resultados, aconselhamos seguir atentamente as indicações abaixo:

• respeitar a receita;
• o peso máximo por bandeja pingadeira;
• não esqueça de colocar 50 g (0,5 dl) de água fria na bandeja pingadeira na posição 5;
• a levedação da massa deve ser feira com a temperatura ambiente por 1 hora ou 1 hora e meia, em função da temperatura da cozinha, e em prática, até a massa dobrar o seu volume. Receita para o PÃO: 1 Bandeja pingadeira de 1.000 g. Máx., prateleira baixa 2 Bandejas pingadeiras de 1000g Máx, prateleiras baixa e média Receita para 1000 g. de massa: 600 g. Farinha, 360 g. Água, 11 g. Sal, 25 g. lêvedo fresco (ou 2 envelopes de pó) Procedimento:
• Misturar a farinha e o sal em um grande recipiente.
• Diluir o lêvedo na água levemente morna (aproximadamente 35 graus).
• Deite a mistura de água e lêvedo.
• Amasse até obter uma massa homogénea e pouco pegajosa, alisando-a com a palma da mão e dobrando-a sobre si mesma 10 minutos.
• Forme uma bola, coloque a massa numa tigela e cubra-a com uma película transparente para evitar que a superfície da massa se seque. Coloque a tigela no forno na função manual BAIXA TEMPERATURA a

• Há somente em alguns modelos.

40ºC e deixe fermentar por aproximadamente uma hora (o volume da massa deve dobrar). Divida a bola para obter vários pães. Coloque-os no tabuleiro de recolha sobre um papel de forno. Deite farinha sobre os pães. Faça alguns cortes nos pães. Enfornar com o forno frio.

• Iniciar a cozedura PÃO
• No fim da cozedura, deixe repousar os pães sobre uma grelha até que esfriem completamente. Programa de BOLOS Esta função é ideal para a cozedura de doces à base de lêvedo natural, químico e sem lêvedo. Enfornar a frio. É também possível colocar os alimentos no forno já quente. Programa TARTES Esta função é ideal para todas as receitas de tartes (que normalmente precisam de uma boa cozedura na parte inferior). Enfornar com o forno frio. É também possível colocar os alimentos no forno já quente. display TEMPOS visualiza alternadamente a duração e a hora de fim da cozedura.

5. Quando a cozedura tiver terminado, no display da TEMPERATURA

aparecerá escrito “END” e tocará um sinal acústico.

• Exemplo: São 9:00 horas e é programada uma duração de 1 hora e 15 minutos e as 12:30 como hora do final. O programa iniciará automaticamente às 11:15. Para anular uma programação, carregue na tecla

Conselhos práticos para cozedura ! Nas cozeduras ventiladas não utilize as posições 1 e 5: que recebem directamente ar quente porque poderão provocar queimaduras em alimentos delicados. ! Nas cozeduras de BARBECUE e GRATIN, principalmente se realizadas com o espeto rotatório, coloque a bandeja pingadeira na posição 1 para recolher os resíduos de cozedura (molhos e/ou gordura). Programação da cozedura MULTINÍVEL

• Utilize as posições 2 e 4, coloque na 2 os alimentos que necessitarem de mais calor.
• Coloque a bandeja pingadeira em baixo e a grade em cima. ! Ao seleccionar um programa de cozedura, activa-se a tecla e portanto é possível programar a duração. Somente após ter programado a duração, a tecla activa-se e é portanto possível programar uma cozedura posterior. BARBECUE
• Coloque a grade na posição 3 ou 4, disponha os alimentos no centro da grade.
• É aconselhável configurar a temperatura no máximo. Não se alarme se a resistência superior não permanecer constantemente acesa: o seu funcionamento é controlado por um termóstato. ! É possível programar somente depois de ter seleccionado um programa de cozedura. Programação da duração

; a tecla e os algarismos do display dos TEMPOS piscam.

2. Para programar a duração, premir as teclas + e -.

3. Uma vez alcançada a duração desejada, prima novamente a tecla

• Utilize uma forma de alumínio leve, apoie-a na grelha do forno. Se utilizar o tabuleiro de recolha aumentará os tempos de cozedura e dificilmente será obtida uma pizza crocante.
• No caso de pizzas com muita cobertura é aconselhável colocar o queijo mozzarella na metade da cozedura.

5. Quando a cozedura tiver terminado, no display da TEMPERATURA

aparecerá escrito “END” e tocará um sinal acústico.

• Exemplo: São 9:00 horas e é programada uma duração de cozedura de 1 hora e 15 minutos. O programa irá terminar automaticamente às 10:15. Programar uma cozedura posterior ! A programação do fim da cozedura é possível somente depois de ter definido uma duração para a cozedura. ! Para utilizar da melhor forma a programação posterior, é necessário que o relógio esteja regulado correctamente.

1. Carregue na tecla

e siga o procedimento de 1 a 3 descrito para a duração.

2. Em seguida prima a tecla

e, para regular a hora final prima as teclas + e -.

3. Uma vez alcançada a hora de fim da cozedura desejada, prima novamente

para activar a programação. As teclas piscam alternadamente para sinalizar que foi efectuada uma programação ; durante o período de espera do início da cozedura, o

Tabela de cozedura Programas Alimentos Peso (Kg) Manuais Multinível* Pizza em 2 prateleiras Tortas doces em duas prateleiras/bolos em duas prat. Pão-de-ló em 2 prateleiras (na bandeja pingadeira) Frango assado com batatas Cordeiro Cavala Lasanha Bignés em 3 prateleiras Biscoitos em 3 prateleiras Salgadinhos folhados com queijo em 2 prateleiras Tortas salgadas 1+1

Posição das prateleiras Pré-aquecimento Temperatura aconselhada (°C) Duração cozedura (minutos) guias padrão guias corrediças 2e4 2e4 2e4 1 e 2/3 1 ou 2 1e3e5 1e3e5 2e4 1e3 1e3 1e3 1e3 1e3

190-200 20-25 30-35 20-30 65-75 45-50 30-35 35-40 20-25 10-20 20-25 25-35 Barbecue* Cavala Linguado e chocas Espetinhos de calamares e camarão Filé de bacalhau Verduras na grelha Bife de vitela Chouriços Hambúrgueres Tostas (ou pão torrado) Frango no espeto giratório (se houver) Cordeiro no espeto giratório (se houver)

não não não não não não não não não não não

10-20 10-15 10-15 10-15 15-20 10-20 10-20 10-12 3-5 70-80 70-80 Gratin* Frango na grelha Chocas Frango no espeto giratório (se houver) Pato no espeto giratório (se houver) Carne de vitela ou vaca assada Carne de porco assada Cordeiro 1,5 1,5 1,5

não não não não não não não

não Filés de peixe Bacalhau Cherne Truta 0,4-0,5 0,4-0,5 0,4-0,5 2 ou 3 2 ou 3 2 ou 3

não não não Pão*** Pão (vide a receita)

não Tartes Tartes 0,5 2 ou 3

• Os tempos de cozedura são indicativos e podem ser modificados em função dos próprios gostos pessoais. Os tempos de pré-aquecimento do forno são pré-configurados e não podem ser modificados manualmente. ** Os tempos de duração das cozeduras automáticas são pré-configurados. Os valores são modificáveis pelo utilizador a partir da duração pré-configurada. *** Conforme a receita, acrescentar 50 g (0,5 dl) de água na bandeja pingadeira na posição 5. ! Programa ECO: Este programa pode ser usado para a cozedura lenta de qualquer tipo de alimento com temperaturas que podem ser definidas até um máximo de 200ºC; o programa é também adequado para aquecer alimentos e para completar a o processo de cozedura..

Precauções e conselhos ! Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção. Segurança geral

• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.
• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.
• Para deslocar o aparelho pegue-o sempre pelos específicos manípulos, situados aos lados do forno.
• Não toque no aparelho se estiver descalço, ou com as mãos ou os pés molhados ou húmidos.
• Este aparelho deve ser empregado para cozer alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto. Qualquer outro uso (como por exemplo, aquecedor de ambientes) deve ser considerado impróprio e portanto perigoso. O fabricante não poderá ser considerado responsável pelos danos que houver derivantes de usos impróprios, errados ou irracionais.
• Durante o uso deste aparelho, os elementos aquecedores e algumas das partes da porta do forno esquentam-se muito. Tome cuidado para não tocar nos mesmos e mantenha as crianças afastadas.
• Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do forno.
• Não tape as aberturas de ventilação e de eliminação de calor.
• Pegue pelo centro a maçaneta de abertura da porta: os lados podem estar quentes.
• Utilize luvas de forno para colocar e tirar recipientes.
• Não forre o fundo do forno com folhas de alumínio.
• Não guarde material inflamável no forno: se o aparelho for inadvertidamente colocado a funcionar, poderia incendiar-se.
• Não puxe pelo cabo para desligar a ficha da tomada eléctrica, pegue pela ficha.
• Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica.
• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Técnica (veja a Assistência técnica).
• Não coloque objectos sobre a porta do forno aberta.
• Evite que as crianças brinquem com o aparelho.
• Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.
• O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado. Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.
• A directiva Europeia 2012/19/UE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos não mais utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produtos para lembrar o dever de colecta selectiva. Para maiores informações sobre a correcta eliminação dos electrodomésticos, os proprietários poderão contactar o serviço de colecta público ou os revendedores. Economia e respeito do meio ambiente

• Sempre que possível, evitar pré-aquecer o forno e tentar sempre enchêlo. Abrir a porta do forno tão pouco quanto possível porque o calor perde-se de cada vez que é aberta. Para economizar uma quantidade significativa de energia, desligue simplesmente o forno 5 a 10 minutos antes do fim do seu tempo planeado de cozedura e use o calor que o forno continua a produzir.
• Os programas automáticos são baseados em produtos alimentares normais.
• Manter as vedações limpas e sem sujidade para prevenir perdas de energia da porta
• Se possuir um contrato de electricidade com tarifa horária, a opção de “cozedura retardada” tornará mais fácil poupar dinheiro programando a cozedura para períodos de tempo mais económicos. ! Este produto satisfaz os requisitos impostos pela nova Directiva Europeia sobre a limitação dos consumos energéticos em stand-by. Manutenção e cuidados Desligar a corrente eléctrica Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica. Limpeza do aparelho

• Ligeiras diferenças de cor no lado anterior do forno devem-se a diversos materiais, como vidro, plástico ou metal.
• Eventuais sombras no vidro da porta, parecidas a estrias, devem-se ao reflexo da luz da lâmpada do forno.
• Com temperaturas muito elevadas, o esmalte é marcado a fogo. Durante este processo, poderiam verificar-se variações cromáticas. Isto é normal e não influi de modo algum no funcionamento. As margens das chapas finas não podem ser esmaltadas integralmente e poderão portanto parecer brutas. Isto não prejudica a protecção contra a corrosão.
• As partes externas esmaltadas ou inoxidáveis e as guarnições de borracha podem ser limpas com uma esponja molhada com água morna e sabão neutro. Se for difícil remover as manchas, empregue produtos específicos. É aconselhado enxaguar com água abundante e enxugar depois da limpeza. Não empregue pós abrasivos nem substâncias corrosivas.
• O interior do forno deve ser sempre limpo de preferência depois de cada utilização, enquanto ainda estiver morno. Utilize água quente e detergente, enxagúe e enxugue com um pano macio. Evite abrasivos.
• Os acessórios podem ser facilmente lavados como quaisquer utensílios, inclusive numa máquina de lavar loiça.
• Aconselha-se não vaporizar detergentes directamente na zona dos comandos, mas utilizar uma esponja. ! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.

5. Rodar para cima os ganchos de extracção

até ao contacto com a frente do forno. ! Nos modelos com LED INSIDE não é possível desmontar a porta. Limpe o vidro da porta com esponjas e produtos não abrasivos e enxugue com um pano macio; não use materiais ásperos, abrasivos ou espátulas metálicas afiadas que podem arranhar a superfície e quebrar o vidro. Para uma limpeza mais cuidadosa, é possível retirar a porta do forno.

1. Abra a porta inteiramente (veja a figura);

2. Utilizando uma chave de fendas, levante e rode as alavancas F situadas

nas duas dobradiças (veja a figura);

6. Empurrar os ganchos de extracção para

baixo, assegurando-se de que estejam estáveis e não rodem para a frente.

e feche-a novamente devagar mas não inteiramente; Em seguida puxe a porta para a frente e retire-a do seu lugar (veja a figura). Para montar novamente a porta realize, na ordem contrária, as mesmas operações. Para retirar a porta do forno com as dobradiças soft closing*: Verificação das guarnições Verifique periodicamente o estado da guarnição ao redor da porta do forno. Se houver danos, contacte o Centro de Assistência Técnica mais próximo (veja a Assistência técnica). É aconselhável não usar o forno antes do mesmo ter sido reparado. Substituição da lâmpada Compartimento do forno

1. Abrir completamente a porta.

2. Levantar os ganchos de extracção nos

dois fechos. Se não conseguir levantar manualmente, utilizar uma ferramenta como alavanca. ! Não toque a lâmpada directamente com as mãos. ! Não utilizar a lâmpada do forno como iluminação de ambientes. Montagem do Kit Guias corrediças Para montar as guias corrediças:

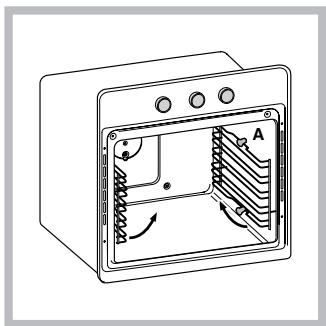

1. Remova os dois caixilhos tirandoos dos espaçadores A (veja a figura).

3. Rodar completamente para baixo os

ganchos de extração.

4. Segurar a porta nos dois lados

externos, fechando-a lentamente mas não completamente. Puxar a porta para si retirando-a da sede (ver figura). Voltar a montar a porta seguindo o procedimento no sentido contrário.

• Há somente em alguns modelos.

Para substituir a lâmpada de iluminação do forno:

1. Remova a tampa em vidro do

2. Retire a lâmpada e substitua-a por

outra análoga: lâmpada halógena de 230 V. de tensão, 25 W. de potência, engate G 9.

3. Monte novamente a tampa (veja

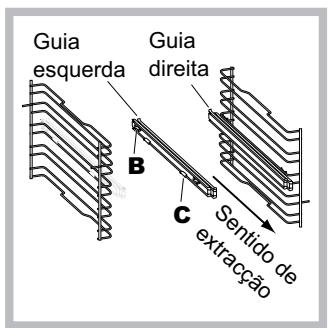

a figura). Guia direita Guia esquerda

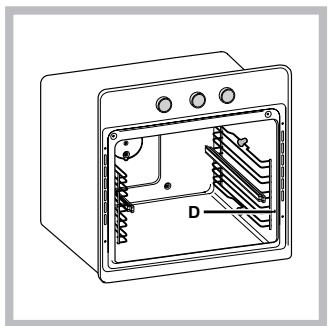

2. Escolher a prateleira na qual

inserir a guia. Prestando atenção ao sentido de extracção da guia, posicione no caixilho antes o encaixe B e depois o encaixe C. C Sen ex ti tra do cç de

3. Fixar os dois caixilhos com as

guia montadas nos específicos furos situados nas paredes do forno (veja a figura). Os furos para caixilho esquerdo estão posicionados no alto, os furos para o caixilho direito estão em baixo.

4. Finalmente, encaixe os caixilhos

nos espaçadores A. ! Não inserir as guias corrediças na posição 5. Limpeza automática FAST CLEAN Com o programa FAST CLEAN a temperatura interna do forno chega a 500°C e activa-se o processo de pirólise, ou seja, a carbonização dos resíduos. A sujidade é literalmente incinerada. Durante a limpeza automática, as superfícies podem ficar muito quentes: mantenha as crianças afastadas. Pelo vidro da porta forno é possível observar algumas partículas que se iluminam: trata-se de uma combustão instantânea, absolutamente normal, que não comporta algum perigo. Antes de activar FAST CLEAN:

• limpe a porta do forno
• com uma esponja húmida retire do interior do forno os resíduos maiores. Não utilize detergentes;
• remova todos os acessórios e o kit de guias corrediças (se houver);
• não deixe panos de prato nem pegas de tecido na maçaneta. Dispositivos de segurança
• a porta bloqueia-se automaticamente assim que a temperatura alcança valores elevados; acende-se o ícone no display;

• a pressão da tecla permite anular em qualquer momento o ciclo de limpeza;
• em caso de um evento anómalo, a alimentação dos elementos aquecedores será interrompida;
• depois da porta estar trancada, não será mais possível modificar as programações de duração e final. Programação de uma limpeza automática posterior ! É possível programar somente depois de ter seleccionado o programa FAST CLEAN.

e, para regular a hora final prima as teclas “ ” e “ ”.

2. Uma vez alcançada a hora de fim desejada, prima novamente a tecla

3. Carregue na tecla para activar a programação.

4. Depois que terminar o prazo, no display da TEMPERATURA aparecerá

escrito “END” e tocará um sinal.

• Exemplo: são 9:00 horas, é escolhida uma FAST CLEAN com nível Económico e, em seguida, uma duração predefinida de 1 hora. Planeiase as 12:30 como hora de final. O programa iniciará automaticamente às 11:30. Os ícones piscam para avisar que foi realizada uma programação. Após a programação, no período de espera do início do Fast Clean, o display dos TEMPOS visualiza alternadamente a duração e a hora do fim do FAST CLEAN. Para anular uma programação, carregue na tecla

No final da limpeza automática Para poder abrir a porta do forno será necessário aguardar que o ícone se apague: indica que a temperatura do forno desceu a um nível aceitável. Neste ponto será possível constatar a presença de alguns depósitos de poeira branca no fundo e nas paredes do forno: retire-a com uma esponja húmida, com o forno frio. Por outro lado, se desejar aproveitar o calor obtido para iniciar uma cozedura, a poeira também pode ser deixada: não implica qualquer perigo para os alimentos a serem cozidos. ! Se o forno estiver excessivamente quente, a pirólise poderia não se pôr em funcionamento. Aguarde arrefecer. ! Será possível activar este programa somente depois de ter fechado a porta do forno. Para activar o programa Fast Clean:

; o display TEMPOS mostrará a duração de default de 1:30h (ciclo normal) enquanto o display TEMPERATURA visualiza alternadamente as escritas “Piro” e “nor”;

3. É possível escolher o nível de limpeza desejado pressionando a tecla

e depois: - pressionar a tecla “ ” para passar ao ciclo intensivo: a duração é de 2h e o display TEMPERATURA visualiza alternadamente as escritas “Piro” e “int”; - pressionar a tecla “ ” para passar ao ciclo económico: a duração é de 1h e o display TEMPERATURA visualiza alternadamente as escritas “Piro” e “eco”;

Não usar a porta aberta como plano de apoio. Verificar que grades e bandejas pingadeiras estejam inseridas completamente antes de fechar aporta do forno. Para o ciclo de limpeza automática (pirólise) ler atentamente o manual. Anomalias e soluções Problema A “Tecla Relógio” e os valores no display piscam. A programação de uma cozedura não foi iniciada. Somente a “Tecla Relógio” está acesa com alta luminosidade. Possível causa O aparelho acaba de ser ligado à rede eléctrica ou verificou-se um black-out. Houve um black-out. O aparelho está na modalidade stand-by. Solução Regular o relógio. Reconfigurar as programações. Tocar qualquer tecla para sair da modalidade stand-by. Escolhi um programa automático. A temperatura interna do forno é O display visualiza “Hot” e a superior àquela proposta pelo cozedura não inicia. programa escolhido. Deixar arrefecer o forno. Escolhi a cozedura ventilada e os alimentos estão levemente queimados. Aconselhamos girar as bandejas pingadeiras na metade da cozedura.

As posições 1 e 5: recebem directamente o ar quente, que poderia queimar os alimentos mais delicados.
