MANUAL DE UTILIZADOR SCHO 89E P SCHOLTES

Instruções para a utilização

FORNO Instruções para a utilização,1 Advertências,4 Assistência,6 Descrição do aparelho,7 Descrição do aparelho,10 Instalação,55 Início e utilização,57 Programas,58 Precauções e conselhos,62 Manutenção e cuidados,63 Anomalias e soluções,65

! Cuando introduzca la parrilla, controle que el tope esté dirigido hacia arriba y en la parte posterior de la cavidad.

Advertências ATENÇÃO: Este aparelho e as suas partes acessíveis aquecem muito durante a utilização. É preciso ter atenção e evitar tocar os elementos que aquecem. Manter afastadas as crianças com menos de 8 anos, caso não estejam a ser vigiadas. O presente aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimentos, caso sejam adequadamente vigiadas ou caso tenham recebido instruções em relação ao uso do aparelho de forma segura e tenham conhecimento dos perigos associados. As crianças não devem brincar com o aparelho. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilância. Não utilizar produtos abrasivos nem espátulas de metal cortantes para limpar a porta em vidro do forno, uma vez que pode riscar a superfície, provocando a ruptura do vidro. Antes de activar a função de limpeza automática: • limpe a porta do forno • com uma esponja húmida retire do interior do forno os resíduos maiores. Não utilize detergentes; • remova todos os acessórios e o kit de guias corrediças (se presentes); • não deixe panos de prato nem pegas de tecido na maçaneta. Durante a limpeza automática, as superfícies podem ficar muito quentes: mantenha as crianças afastadas. Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar o aparelho. ATENÇÃO: Assegure-se de que o aparelho esteja desligado antes de substituir a lâmpada, para evitar 4

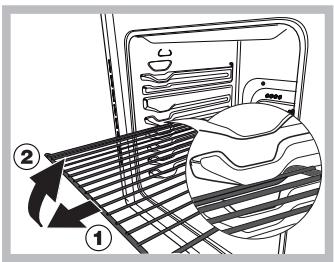

a possibilidade de choques eléctricos. ! Quando inserir a grelha, assegure-se de que o bloqueio esteja voltado para cima e na parte posterior da cavidade.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www. indesit.com.

Antes de contactar a Assistência: • Verifique se a anomalia pode ser resolvida autonomamente; • Reiniciar o programa para controlar se o inconveniente foi resolvido; • Em caso negativo, contacte o Serviço de Assistência Técnica Autorizado.

Atenção: Este aparelho é equipado com um sistema de diagnóstico que possibilita detectar eventuais mau funcionamentos. Estes são comunicados no visor mediante mensagens do seguinte tipo: “F—” seguido por números. Nestes casos será necessária uma intervenção da Assistência técnica.

! Nunca recorra a técnicos não autorizados. Comunique: • o tipo de avaria; • a mensagem visível no display da TEMPERATURA • o modelo da máquina (Mod.) • o número de série (S/N). Estas últimas informações encontram-se na placa de identificação situada no aparelho.

Descrizione dell’apparecchio

Descrição do aparelho

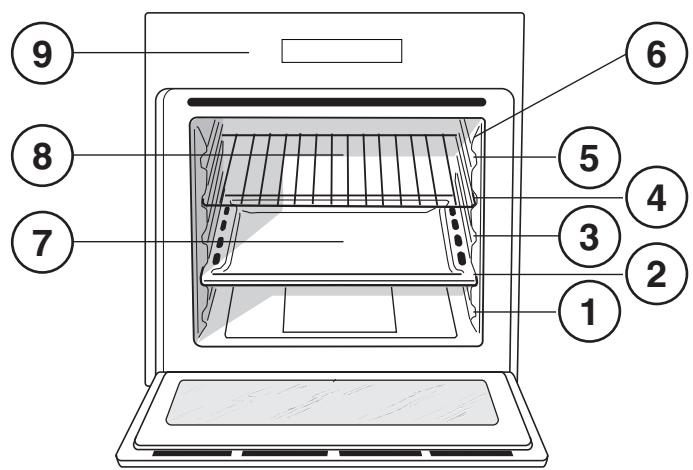

POSIÇÃO 1 POSIÇÃO 2 POSIÇÃO 3 POSIÇÃO 4 POSIÇÃO 5 GUIAS de escorrimento das prateleiras Prateleira BANDEJA PINGADEIRA Prateleira GRADE Painel de comandos

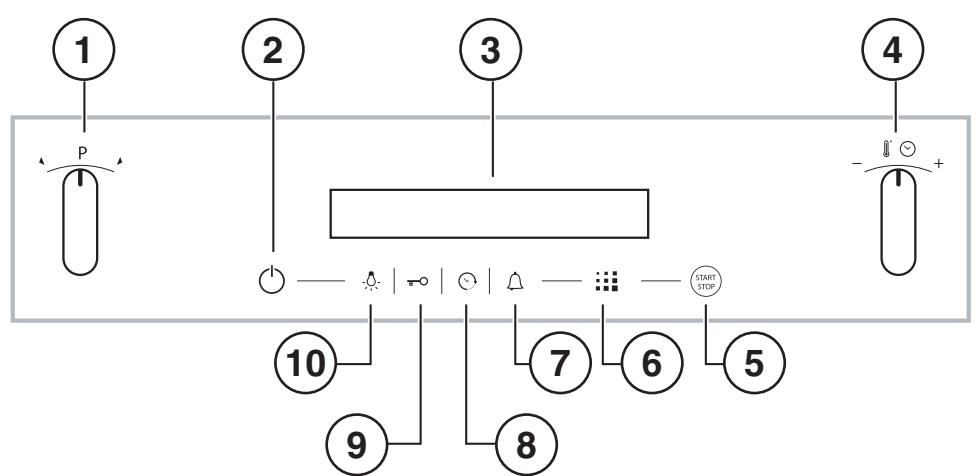

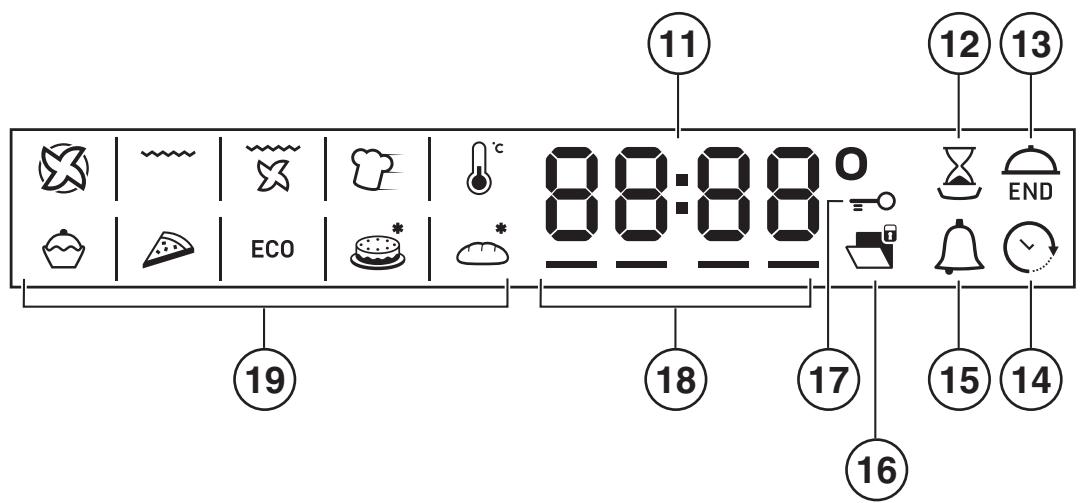

Descrição do aparelho Painel de comandos 1 Selector de PROGRAMAS 2 LIGAÇÃO PAINEL 3 DISPLAY 4 Selector de TERMOSTATO/PROGRAMAÇÃO dos TEMPOS 5 INÍCIO/PARAGEM 6 Ícone FAST CLEAN 7 Ícone do CONTADOR DE MINUTOS 8 Ícone CONFIGURAÇÃO DE TEMPOS 9 Ícone BLOQUEIO PORTA / COMANDOS

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências. ! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos). ! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objectos.

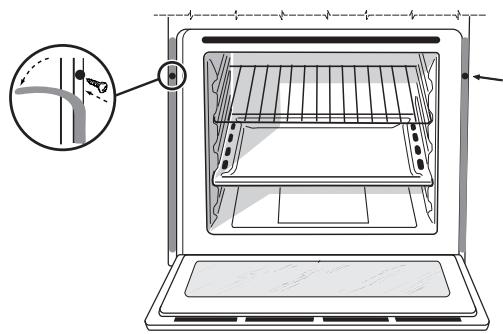

Colocar no centro e prender Para prender o aparelho no móvel: • abra a porta do forno; • desfie as guarnições laterais na parte alta até deixar descobertos os 3 furos de fixação; • fixe o forno ao móvel utilizando os 2 parafusos para madeira; • posicione novamente as duas guarnições.

! Este aparelho pode ser instalado e funcionar somente em local permanentemente ventilado segundo a posição de Normas em vigor. Devem ser observados os seguintes requisitos: Encaixe Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas: • os painéis adjacentes ao forno devem ser de material resistente ao calor; • no caso de móveis de madeira contraplacada, as colas devem ser resistentes à temperatura de 100°C. • para encaixar o forno, quer no caso de instalação sob uma banca (veja a figura) quer em coluna, o móvel deve ter as seguintes medidas:

Os fornos equipados com cabo de fornecimento com três pólo, são preparados para funcionar com corrente alternada na tensão e frequência de fornecimento indicadas na placa de identificação situada no aparelho (veja a seguir).

! Todos os componentes de garantia da protecção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta.

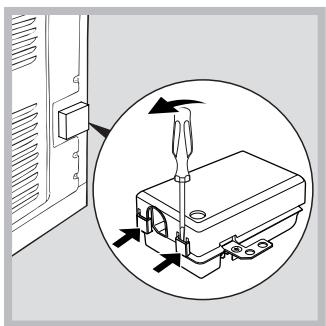

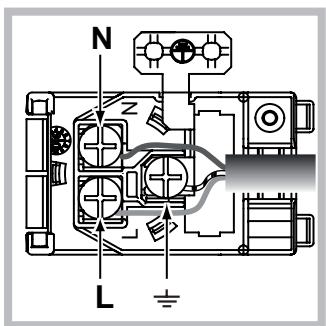

Montagem do cabo de fornecimento 1. Para abrir a caixa de terminais faça alavanca com uma chave de parafuso nas linguetas aos lados da tampa: puxe e abra a tampa (veja a figura).

. mm 550 . m 5 m .* 20, mm 5 22,

! Depois de ter encaixado o aparelho, não deve ser possível contacto com as partes eléctricas. As declarações de consumo indicadas na placa das características foram medidas com este tipo de instalação.

N L N Ventilação Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre duas ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm. (veja as figuras).

2. Instale o cabo de alimentação: desatarraxe o parafuso do grampo do cabo e os três parafusos dos contactos L-Ne, em seguida, prenda os fios embaixo das cabeças dos parafusos a obedecer as cores: Azul (N) Castanho (L) AmareloVerde (veja a figura). 3. Prenda o cabo no respectivo grampo. 4. Feche a tampa da caixa dos terminais.

PT Ligação do cabo de fornecimento à rede eléctrica Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação (veja ao lado). No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente (por exemplo, a parte traseira do forno). ! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança. Antes de efectuar a ligação, certifique-se que: • a tomada tenha uma ligação à terra e seja em conformidade com a legislação; • a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identificação; • a tensão de alimentação seja entre os valores da placa de identificação; • a tomada seja compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas. ! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil. ! O cabo não deve ser dobrado nem comprimido. ! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência Técnica). ! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

Tensão de 220/240 V~ 50/60 Hz ou 50 Hz (ver quadro das características)

potência máxima absorvida 2800W Rótulo Energético e Concepção Ecológica

Directiva EU no 65/2014 integrando a Directiva 2010/30/EU. Regulamento EU no 66/2014 integrando a Directiva 2009/125/EC. Regulamento EN 60350-1 Regulamento EN 50564 Consumo de energia da declaração de Classe com convecção Forçada - função de aquecimento: ECO. Este aparelho está em conformidade com as seguintes Directivas da Comunidade Europeia: 2006/95/CE de 12/12/06 (Baixa Tensão) e posteriores modificações 2004/108/CE de 15/12/04 (Compatibilidade Electromagnética) e posteriores modificações 93/68/CEE de 22/07/93 e posteriores modificações. 2012/19/UE e posteriores modificações. 1275/2008 standby/off mode.

* Apenas para modelos com guias integradas. ** Apenas para modelos com guias em fio.

Acertar o relógio ATENÇÃO! O forno está equipado com um sistema de bloqueio das grelhas que permite retirá-las sem que estas ressaiam do forno (1). Para retirar completamente as grelhas, tal como indicado no desenho, basta levantá-las, segurando-as pela parte da frente, e puxá-las (2).

! O relógio pode ser acertado somente com o forno apagado. Se o forno estiver na modalidade “stadn-by”, com a primeira pressão da tecla visualiza-se a hora actual. Pressione novamente para ajustar a hora. Após a ligação à rede eléctrica ou após um black-out, a tecla valores no display irão piscar por 10 segundos. Para acertar o relógio:

1. Carregue na tecla . 2. rode o selector de CONFIGURAÇÃO de TEMPOS para “ ” ou “ ” para regular a hora.

! Quando o acender pela primeira vez, aconselhamos de fazer funcionar o forno vazio pelo menos durante uma hora, com o termóstato posto à temperatura máxima e a porta fechada. Em seguida, pode apagar, abrir a porta do forno e ventilar a sala. O odor que se sente deve-se à evaporação das substâncias empregadas para proteger o forno.

3. Uma vez alcançada a hora exacta, prima novamente a tecla . 4. Repetir o procedimento descrito acima para regular os minutos. Em caso de black-out, o relógio deverá ser configurado novamente. O

! Para facilitar as configurações, mantenha em posição o selector: os números no display passarão mais rapidamente.

Programe o contador de minutos

! Cada configuração é memorizada automaticamente após 10 segundos. ! Não é possível activar as teclas touch se estiver usando luvas. Alguns modelos dispõem de um sistema de dobradiças que consente o fechamento da porta lentamente, sem que seja necessário acompanhá-la com a mão até o final do percurso. Para uma correcta utilização, antes de fechar: • abra inteiramente a porta; • evite forçar o fechamento manualmente. ! Para optimizar os resultados de cozedura, no momento da activação da função seleccionada é efectuada a configuração dos parâmetros do produto, que pode implicar um atraso da ligação da ventoinha e dos elementos de aquecimento.

Bloqueio porta/comandos

! É possível bloquear os comandos com o forno desligado, com cozedura iniciada ou terminada e em fase de programação. Para bloquear a porta e os comandos que regulam o forno, pressione a tecla por ao menos 2 segundos. Tocará um sinal acústico e no display será visualizado o símbolo chave “n—O”. Os ícones e acesos indicam o bloqueio activado. Para desbloquear, pressione novamente por ao menos 2 segundos a tecla . ! Ao limpar o aparelho pode acontecer de fechar inadvertidamente o bloqueio porta (é visível uma mola). Neste caso, coloque-o novamente na posição de aberto girando o bloqueio porta para cima (veja a figura).

ícone intermitente no display indica que o relógio não está configurado correctamente. ! É possível programar o contador de minutos tanto com o forno apagado quanto aceso. O contador de minutos não comanda o forno para acenderse ou apagar-se. Quando terminar o prazo, o contador de minutos tocará um sinal acústico, que pára depois de 30 segundos ou se carregar em qualquer tecla activa. Como regular o contador de minutos: 1. Carregue na tecla . 2. Regule o tempo desejado girando o selector PROGRAMAÇÃO DOS TEMPOS em “ ” ou “ ”. 3. Uma vez alcançada a configuração desejada, prima novamente a tecla

O ícone aceso indica que o contador de minutos está activado. O DISPLAY visualiza a contagem regressiva. Para cancelar o contador de minutos, prima a tecla coloque o tempo em 00:00. Prima novamente a tecla Quando o ícone está desactivado.

estiver desligado, significará que o contador de minutos

Início do forno 1. Para acender o painel de comandos prima a tecla . O aparelho emitirá um tríplice sinal acústico ascendente e irão iluminar-se em sequência todas as teclas. 2. Para seleccionar o programa de cozedura que desejar, rode o selector dos PROGRAMAS. O visor mostra: - no caso de programa manual, a temperatura associada ao programa; - “Auto”, alternado à duração, no caso de programa automático. 3. Carregue na tecla para iniciar a cozedura. 4. O forno entra na fase de pré-aquecimento, os indicadores de préaquecimento acendem-se à medida em que a temperatura sobe. 5. Toca um sinal e acendem-se todos os indicadores do pré-aquecimento, a indicar que o pré-aquecimento terminou. É possível colocar os alimentos no forno. 6. Durante a cozedura é sempre possível: - modificar a temperatura girando o selector TERMOSTATO (somente para programas manuais); - planear a duração de uma cozedura (veja Programas); - interromper a cozedura premindo a tecla

. Neste caso, o aparelho 57

lembra a temperatura eventualmente modificada anteriormente (somente para os programas manuais). - desligue o forno mantendo premida a tecla por 3 segundos. 7. No caso de uma interrupção do fornecimento eléctrico, se a temperatura do forno não baixar demais, o aparelho é equipado com um sistema que reactiva o programa desde o ponto em que tiver sido interrompido. Por outro lado, as programações para início posterior não serão reiniciadas quando a alimentação eléctrica for restabelecida, mas deverão ser programadas novamente (por exemplo: foi programado um início de cozedura para as 20:30. Às 19:30 verifica-se um black-out. Quando a corrente eléctrica voltar, será necessário reprogramar.)

em alta luminosidade. Assim que se efectuar novamente alguma operação no aparelho, o sistema voltará para a modalidade operativa.

Programas ! Para garantir que os alimentos fiquem perfeitamente tenros e crocantes, o forno emite sob a forma de vapor de água a humidade que provém naturalmente dos alimentos. Desta forma, podem-se obter excelentes resultados de cozedura com todos os alimentos.

! No programa BARBECUE não há pré-aquecimento.

! A cada acendimento o forno irá propor o primeiro programa de cozedura manual.

! Nunca encoste objectos no fundo do forno, para evitar riscos de danos ao esmalte.

Programas de cozedura manuais

! Coloque sempre os recipientes de cozedura sobre a grelha fornecida. ! O forno entra na fase de pré-aquecimento 2 segundos após a selecção do ciclo pretendido. Ventilação de arrefecimento Para obter uma redução das temperaturas externas, uma ventoinha de arrefecimento gera um jacto de ar que sai entre o painel de comandos, a porta do forno e a parte inferior da porta do forno.No programa FAST COOKING a ventoinha activa-se automaticamente. ! No final da cozedura, a ventoinha continua a funcionar até o forno arrefecer suficientemente. Luz do forno A luz acende-se quando se abre a porta do forno, ou no momento do início de um programa de cozedura. Nos modelos dotados de LED INSIDE no início da cozedura acendem-se os leds na porta para uma melhor iluminação de todos os níveis de cozedura. A tecla

permite acender e desligar a luz em qualquer momento.

Indicadores de calor resíduo. O aparelho possui também um indicador de calor resíduo. Com o forno desligado, o display mostra através do acendimento da barra do “calor resíduo” a presença de temperatura no interior da cavidade. Cada elemento da barra desliga-se a medida em que a temperatura no interior do forno irá arrefecendo-se.

! Todos os programas têm uma temperatura de cozedura predefinida. Esta temperatura poderá ser regulada manualmente, defina como desejar entre 30 e 250°C (300ºC para o programa BARBECUE). Eventuais modificações da temperatura serão memorizadas e propostas novamente na sucessiva utilização do programa. Se a temperatura escolhida for superior à temperatura interna do forno, o display mostrará a escrita “Hot”. É de qualquer forma possível iniciar a cozedura. Programa de MULTINÍVEL Como o calor é constante e uniforme em todo o forno, o ar coze e cora os alimentos de maneira uniforme. É possível utilizar até duas prateleiras no máximo contemporaneamente. Programa de BARBECUE Activa-se o elemento aquecedor superior e o espeto rotativo (se houver). Uma temperatura alta e directa do grill é aconselhada para os alimentos que necessitarem de uma alta temperatura superficial. Efectuar as cozeduras com a porta do forno fechada (veja “Conselhos práticos de cozedura”). Programa de GRATIN Activa-se o elemento aquecedor superior e durante uma parte do ciclo também o elemento aquecedor circular, começam a funcionar a ventoinha e o espeto rotativo (se houver). Une a irradiação térmica unidireccional com a circulação forçada do ar no interior do forno. Deste modo, impede-se a queimadura da superfície dos alimentos ao aumentar-se o poder de penetração do calor. Efectuar as cozeduras com a porta do forno fechada (veja “Conselhos práticos de cozedura”).

Restabelecimento configurações de fábrica

Programa de FAST COOKING Este programa é especificamente indicado para cozeduras rápidas de alimentos previamente preparados (congelados ou previamente cozidos). Os melhores resultados são obtidos se utilizar apenas uma prateleira.

a tecla por 6 segundos. Quando o restabelecimento tiver sido completado, será emitido um sinal acústico. No momento da primeira pressão

Programas BAIXA TEMPERATURA Este tipo de cozedura consente levedar, descongelar, preparar iogurte, aquecer mais ou menos rapidamente, cozer lentamente com baixa temperatura. As temperaturas seleccionáveis são: 40, 65, 90°C.

O forno pode ser recolocado aos valores de fábrica, fazendo um reset de todas as configurações efectuadas pelo utilizador (relógio e durações personalizadas). Para efectuar o reset, desligue o forno, mantenha girado o selector dos PROGRAMAS no sentido horário e prima contemporaneamente

se voltará ao primeiro acendimento.

Este produto satisfaz os requisitos impostos pela nova Directiva Europeia sobre a limitação dos consumos energéticos em stand-by. Se não forem efectuadas operações dentro de 30 minutos, e não foi programado nenhum bloqueio porta ou comandos, o aparelho irá colocar-se automaticamente na modalidade stand-by. A modalidade stand-by é indicada com o “Ícone Relógio” 58

Programa do FORNO PARA PASTÉIS Liga-se o elemento aquecedor traseiro e entra em funcionamento a ventoinha para garantir um calor suave e uniforme no interior do forno. Este programa é indicado para a cozedura dos alimentos delicados (por ex. doces que precisam de levedação).

Programa PIZZA Ligam-se os elementos aquecedores superior e circular e entra em funcionamento a ventoinha. Esta combinação consente um aquecimento rápido do forno. Se utilizar mais de uma prateleira de cada vez, será necessário trocar a posição das mesmas na metade da cozedura. Programa ECO O elemento traseiro de aquecimento é ligado e o ventilador começa a funcionar garantindo assim um nível de aquecimento uniforme e suave no interior do forno.Este programa é indicado para cozedura lenta de qualquer tipo de alimento com temperaturas que podem ser definidas até um máximo de 200ºC; o programa é igualmente adequado para aquecer os alimentos e para completar o processo de cozedura. O programa é particularmente adequado para cozedura lenta de carne e peixe, uma vez que permite obter uma carne mais macia e ao mesmo tempo poupar energia. Para uma melhor eficiência energética, quando o produto é ligado, a luz mantém-se acesa apenas durante 30 segundos; de modo a que a luz acenda de novo basta premir o botão

Programas de cozedura automáticos

! A temperatura e a duração da cozedura podem ser predefinidas mediante o sistema C.O.P.® (Cozedura Óptima Programada) que automaticamente assegura um resultado perfeito. A cozedura interrompe-se automaticamente e o forno avisa quanto o alimento está cozido. A cozedura pode ser efectuada colocando o alimento no forno frio ou quente. É possível personalizar a duração da cozedura com base nas preferências pessoais, modificando, antes do acendimento, em ±5/20 minutos, de acordo com o programa escolhido. É igualmente possível modificar a duração depois de iniciada a cozedura. Se a modificação for efectuada antes do início do programa, é memorizada e proposta quando utilizar novamente o programa. Se a temperatura interna no forno for superior àquela proposta para o programa escolhido, o display irá mostrar a escrita “Hot” e não será possível iniciar a cozedura; aguarde até que o forno tenha se arrefecido. ! Quando alcançar a fase de cozedura, o forno emitirá um sinal acústico. ! Não abra a porta do forno para evitar de alterar os tempos e as temperaturas de execução das cozeduras. Programa de BOLOS Esta função é ideal para a cozedura de doces à base de lêvedo natural, químico e sem lêvedo. Enfornar a frio. É também possível colocar os alimentos no forno já quente. Programa de PÃO Utilizar esta função para preparar o pão. Para obter os melhores resultados, aconselhamos seguir atentamente as indicações abaixo: • respeitar a receita; • o peso máximo por bandeja pingadeira; • não esqueça de colocar 50 g (0,5 dl) de água fria na bandeja pingadeira na posição 5; • a levedação da massa deve ser feira com a temperatura ambiente por 1 hora ou 1 hora e meia, em função da temperatura da cozinha, e em prática, até a massa dobrar o seu volume. Receita para o PÃO: 1 Bandeja pingadeira de 1.000 g. Máx., prateleira baixa 2 Bandejas pingadeiras de 1000g Máx, prateleiras baixa e média

g. lêvedo fresco (ou 2 envelopes de pó) Procedimento: • Misturar a farinha e o sal em um grande recipiente. • Diluir o lêvedo na água levemente morna (aproximadamente 35 graus). • Abra a farinha. • Deite a mistura de água e lêvedo. • Amasse até obter uma massa homogénea e pouco pegajosa, alisando-a com a palma da mão e dobrando-a sobre si mesma 10 minutos. • Forme uma bola, coloque a massa numa tigela e cubra-a com uma película transparente para evitar que a superfície da massa se seque. Coloque a tigela no forno na função manual BAIXA TEMPERATURA a 40ºC e deixe fermentar por aproximadamente uma hora (o volume da massa deve dobrar). • Divida a bola para obter vários pães. • Coloque-os no tabuleiro de recolha sobre um papel de forno. • Deite farinha sobre os pães. • Faça alguns cortes nos pães. • Enfornar com o forno frio. • Iniciar a cozedura PÃO • No fim da cozedura, deixe repousar os pães sobre uma grelha até que esfriem completamente. Programa TARTES Esta função é ideal para todas as receitas de tartes (que normalmente precisam de uma boa cozedura na parte inferior). Enfornar com o forno frio. É também possível colocar os alimentos no forno já quente.

Programação da cozedura

! É possível programar somente depois de ter seleccionado um programa de cozedura. Programação da duração da cozedura 1. Premir a tecla até o ícone e os algarismos começarem a piscar no display; 2. Gire o selector CONFIGURAÇÃO DE TEMPOS para “ ” e “ ” para regular o tempo desejado; se manter em posição o selector, os números passarão mais rapidamente para falicitar a configuração. 3. Uma vez alcançada a duração desejada, prima novamente a tecla . O display mostrará alternadamente a duração e a temperatura configuradas. 4. Carregue na tecla

para iniciar a cozedura.

5. Quando a cozedura tiver terminado, no display aparecerá escrito “END” e tocará um sinal acústico. • Exemplo: São 9:00 horas e é programada uma duração de cozedura de 1 hora e 15 minutos. O programa irá terminar automaticamente às 10:15. Programar o fim de uma cozedura ! A programação do fim da cozedura é possível somente depois de ter definido uma duração para a cozedura. ! Para utilizar da melhor forma a programação posterior, é necessário que o relógio esteja regulado correctamente. 1. Realize as operações de 1 a 3 descritas para a duração; 2. Carregue 2 vezes na tecla : piscam o ícone e algarismos no display; 3. Rode o selector de CONFIGURAÇÃO de TEMPOS para “ ” e “ ” para regular a hora de fim da cozedura.

Receita para 1000 g. de massa: 600 g. Farinha, 360 g. Água, 11 g. Sal, 25 59

4. Uma vez alcançada a hora de fim desejada, prima novamente a tecla . O display mostra alternadamente a duração, a hora de fim da cozedura e a temperatura configurada. 5. Carregue na tecla

para activar a programação.

Os ícones e acesos avisam que foi realizada uma programação. No VISOR são mostradas a hora de final de cozedura e a duração alternadas. 6. Quando a cozedura tiver terminado, no display aparecerá escrito “END” e tocará um sinal acústico. • Exemplo: São 9:00 horas e é programada uma duração de 1 hora e 15 minutos e as 12:30 como hora do final. O programa iniciará automaticamente às 11:15. Para anular uma programação, carregue na tecla

Conselhos práticos para cozedura

! Nas cozeduras ventiladas não utilize as posições 1 e 5: que recebem directamente ar quente porque poderão provocar queimaduras em alimentos delicados. ! Nas cozeduras de BARBECUE e GRATIN, principalmente se realizadas com o espeto rotatório, coloque a bandeja pingadeira na posição 1 para recolher os resíduos de cozedura (molhos e/ou gordura). MULTINÍVEL • Utilize as posições 2 e 4, coloque na 2 os alimentos que necessitarem de mais calor. • Coloque a bandeja pingadeira em baixo e a grade em cima. BARBECUE • Coloque a grade na posição 3 ou 4, disponha os alimentos no centro da grade. • É aconselhável configurar a temperatura no máximo. Não se alarme se a resistência superior não permanecer constantemente acesa: o seu funcionamento é controlado por um termóstato. FORNO PARA PIZZA • Utilize uma forma de alumínio leve, apoie-a na grelha do forno. Se utilizar o tabuleiro de recolha aumentará os tempos de cozedura e dificilmente será obtida uma pizza crocante. • No caso de pizzas com muita cobertura é aconselhável colocar o queijo mozzarella na metade da cozedura.

Pizza em 2 prateleiras Tortas doces em duas prateleiras/bolos em duas prateleiras Pão-de-ló em 2 prateleiras (na bandeja pingadeira) Frango assado com batatas Cordeiro Cavala Lasanha Bignés em 3 prateleiras Biscoitos em 3 prateleiras Salgadinhos folhados com queijo em 2 prateleiras Tortas salgadas Cavala Linguado e chocas Espetinhos de calamares e camarão Filé de bacalhau Verduras na grelha Bife de vitela Chouriços Hambúrgueres Tostas (ou pão torrado) Frango no espeto giratório (se houver) Cordeiro no espeto giratório (se houver)

Duração da cozedura (minutos)

Guias corrediças 1 1 1 1

não não não não não não não não não não não

não não não não não não não

210 200 210 210 210 210 210

55-60 30-35 70-80 60-70 60-75 70-80 40-45

Pizza Misto abobrinha e camarão panados Torta rústica de espinafre Panzerotte Lasanha Pãezinhos doirados Bolinhos de frango

Levedação/Descongelamento Merengues brancos Carne/Peixe

Frango na grelha Chocas Frango no espeto giratório (se houver) Pato no espeto giratório (se houver) Carne de vitela ou vaca assada Carne de porco assada Cordeiro

Fast cooking* Congelados

Posição das prateleiras

Tartes Torta de fruta Plum cake Queques pequenos em 2 prateleiras Pão-de-ló Bignés em 3 prateleiras Biscoitos em 3 prateleiras Crêpes recheadas Merengues em 3 prateleiras Salgadinhos folhados de queijo

Pão (vide a receita)

* Os tempos de cozedura são indicativos e podem ser modificados em função dos próprios gostos pessoais. Os tempos de pré-aquecimento do forno são pré-configurados e não podem ser modificados manualmente. ** Os tempos de duração das cozeduras automáticas são pré-configurados. Os valores são modificáveis pelo utilizador a partir da duração pré-configurada. *** Conforme a receita, acrescentar 50 g (0,5 dl) de água na bandeja pingadeira na posição 5. ! Programa ECO: Este programa pode ser usado para a cozedura lenta de qualquer tipo de alimento com temperaturas que podem ser definidas até um máximo de 200ºC; o programa é também adequado para aquecer alimentos e para completar a o processo de cozedura.

PT Precauções e conselhos ! Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas. • Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais. • Para deslocar o aparelho pegue-o sempre pelos específicos manípulos, situados aos lados do forno. • Não toque no aparelho se estiver descalço, ou com as mãos ou os pés molhados ou húmidos. • Este aparelho deve ser empregado para cozer alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto. Qualquer outro uso (como por exemplo, aquecedor de ambientes) deve ser considerado impróprio e portanto perigoso. O fabricante não poderá ser considerado responsável pelos danos que houver derivantes de usos impróprios, errados ou irracionais. • Durante o uso deste aparelho, os elementos aquecedores e algumas das partes da porta do forno esquentam-se muito. Tome cuidado para não tocar nos mesmos e mantenha as crianças afastadas. • Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do forno. • Não tape as aberturas de ventilação e de eliminação de calor. • Pegue pelo centro a maçaneta de abertura da porta: os lados podem estar quentes. • Utilize luvas de forno para colocar e tirar recipientes. • Não forre o fundo do forno com folhas de alumínio. • Não guarde material inflamável no forno: se o aparelho for inadvertidamente colocado a funcionar, poderia incendiar-se. • Não puxe pelo cabo para desligar a ficha da tomada eléctrica, pegue pela ficha. • Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica. • Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Técnica (veja a Assistência técnica). • Não coloque objectos sobre a porta do forno aberta. • Evite que as crianças brinquem com o aparelho. • Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho. • O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado.

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas. • A directiva Europeia 2012/19/UE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos não mais utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produtos para 62

lembrar o dever de colecta selectiva. Para maiores informações sobre a correcta eliminação dos electrodomésticos, os proprietários poderão contactar o serviço de colecta público ou os revendedores.

Economia e respeito do meio ambiente

• Sempre que possível, evitar pré-aquecer o forno e tentar sempre enchêlo. Abrir a porta do forno tão pouco quanto possível porque o calor perde-se de cada vez que é aberta. Para economizar uma quantidade significativa de energia, desligue simplesmente o forno 5 a 10 minutos antes do fim do seu tempo planeado de cozedura e use o calor que o forno continua a produzir. • Os programas automáticos são baseados em produtos alimentares normais. • Manter as vedações limpas e sem sujidade para prevenir perdas de energia da porta • Se possuir um contrato de electricidade com tarifa horária, a opção de “cozedura retardada” tornará mais fácil poupar dinheiro programando a cozedura para períodos de tempo mais económicos. ! Este produto satisfaz os requisitos impostos pela nova Directiva Europeia sobre a limitação dos consumos energéticos em stand-by.

Manutenção e cuidados Desligar a corrente eléctrica

Para retirar a porta do forno com as dobradiças soft closing*:

1. Abrir completamente a porta.

Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica.

• Ligeiras diferenças de cor no lado anterior do forno devem-se a diversos materiais, como vidro, plástico ou metal. • Eventuais sombras no vidro da porta, parecidas a estrias, devem-se ao reflexo da luz da lâmpada do forno. • Com temperaturas muito elevadas, o esmalte é marcado a fogo. Durante este processo, poderiam verificar-se variações cromáticas. Isto é normal e não influi de modo algum no funcionamento. As margens das chapas finas não podem ser esmaltadas integralmente e poderão portanto parecer brutas. Isto não prejudica a protecção contra a corrosão. • As partes externas esmaltadas ou inoxidáveis e as guarnições de borracha podem ser limpas com uma esponja molhada com água morna e sabão neutro. Se for difícil remover as manchas, empregue produtos específicos. É aconselhado enxaguar com água abundante e enxugar depois da limpeza. Não empregue pós abrasivos nem substâncias corrosivas. • O interior do forno deve ser sempre limpo de preferência depois de cada utilização, enquanto ainda estiver morno. Utilize água quente e detergente, enxagúe e enxugue com um pano macio. Evite abrasivos. • Os acessórios podem ser lavados como quaisquer utensílios, inclusive numa máquina de lavar loiça, excepto as guias corrediças. • Aconselha-se não vaporizar detergentes directamente na zona dos comandos, mas utilizar uma esponja. ! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.

2. Levantar os ganchos de extracção nos dois fechos. Se não conseguir levantar manualmente, utilizar uma ferramenta como alavanca.

3. Rodar completamente para baixo os ganchos de extração.

4. Segurar a porta nos dois lados externos, fechando-a lentamente mas não completamente. Puxar a porta para si retirando-a da sede (ver figura). Voltar a montar a porta seguindo o procedimento no sentido contrário.

! Nos modelos com LED INSIDE não é possível desmontar a porta. Limpe o vidro da porta com esponjas e produtos não abrasivos e enxugue com um pano macio; não use materiais ásperos, abrasivos ou espátulas metálicas afiadas que podem arranhar a superfície e quebrar o vidro. Para uma limpeza mais cuidadosa, é possível retirar a porta do forno. 1. Abra a porta inteiramente (veja a figura); 2. Utilizando uma chave de fendas, levante e rode as alavancas F situadas nas duas dobradiças (veja a figura);

5. Rodar para cima os ganchos de extracção até ao contacto com a frente do forno.

6. Empurrar os ganchos de extracção para baixo, assegurando-se de que estejam estáveis e não rodem para a frente. F

3. Segure a porta dos dois lados exteriores e feche-a novamente devagar mas não inteiramente; Em seguida puxe a porta para a frente e retire-a do seu lugar (veja a figura). Para montar novamente a porta realize, na ordem contrária, as mesmas operações.

Verificação das guarnições Verifique periodicamente o estado da guarnição ao redor da porta do forno. Se houver danos, contacte o Centro de Assistência Técnica mais próximo (veja a Assistência técnica). É aconselhável não usar o forno antes do mesmo ter sido reparado.

* Há somente em alguns modelos. 63

PT Substituição da lâmpada Compartimento do forno

Dispositivos de segurança • a porta bloqueia-se automaticamente assim que a temperatura alcança Para substituir a lâmpada de iluminação do forno: 1. Remova a tampa em vidro do bocal da lâmpada. 2. Retire a lâmpada e substitua-a por outra análoga: lâmpada halógena de 230 V. de tensão, 25 W. de potência, engate G 9. 3. Monte novamente a tampa (veja a figura).

! Não toque a lâmpada directamente com as mãos. ! Não utilizar a lâmpada do forno como iluminação de ambientes.

Limpeza automática FAST CLEAN Com o programa FAST CLEAN a temperatura interna do forno chega a 500°C e activa-se o processo de pirólise, ou seja, a carbonização dos resíduos. A sujidade é literalmente incinerada. Durante a limpeza automática, as superfícies podem ficar muito quentes: mantenha as crianças afastadas. Pelo vidro da porta forno é possível observar algumas partículas que se iluminam: trata-se de uma combustão instantânea, absolutamente normal, que não comporta algum perigo. Antes de activar FAST CLEAN: • limpe a porta do forno • com uma esponja húmida retire do interior do forno os resíduos maiores. Não utilize detergentes; • remova todos os acessórios e o kit de guias corrediças (se houver); • não deixe panos de prato nem pegas de tecido na maçaneta. ! Se o forno estiver excessivamente quente, a pirólise poderia não se pôr em funcionamento. Aguarde arrefecer. ! Será possível activar este programa somente depois de ter fechado a porta do forno. ! O programa Fast Clean pretendido é confirmado e ligado automaticamente se não for pressionada a tecla do ícone RELÓGIO até 10 segundos após a selecção da duração. Para activar o programa Fast Clean: 1. Para acender o painel de comandos prima a tecla

2. Prima a tecla , o display mostra alternadamente as escritas “Piro”, “nor” e a duração de default de 1:30h (ciclo normal). 3. Prima a tecla e em seguida gire o selector CONFIGURAÇÃO DE TEMPOS para modificar o nível de limpeza configurado. É possível escolher entre 3 diferentes níveis com duração pré-configurada e não modificável: 1. Económico (ECO): rodar o selector para “ “. Duração 1 hora; 2. Normal (NOR): nível inicial. Duração 1 hora e 30 minutos; 3. Intensivo (INT): rodar o selector para “ “. Duração 2 horas. 4. Premir a tecla 5. Carregue na tecla

para confirmar. para iniciar a limpeza.

Também no ciclo FAST CLEAN, como para um ciclo normal de cozedura, é possível programar quando o ciclo de limpeza terminará (vide Programar o fim da limpeza automática).

valores elevados; acende-se o ícone

• a pressão da tecla permite anular em qualquer momento o ciclo de limpeza; • em caso de um evento anómalo, a alimentação dos elementos aquecedores será interrompida; • depois da porta estar trancada, não será mais possível modificar as programações de duração e final. Programação de uma limpeza automática posterior 1. Carregue 2 vezes na tecla : piscam o ícone e os algarismos no display; 2. rode o selector de CONFIGURAÇÃO de TEMPOS para “ ” e “ ” para regular a hora de fim da limpeza. 3. Uma vez alcançada a hora de fim desejada, prima novamente a tecla . O display mostra alternadamente a duração, a hora de fim e o nível de limpeza configurados. 4. Carregue na tecla

para activar a programação.

Os ícones e acesos avisam que foi realizada uma programação. 5. Quando a limpeza tiver terminado, no display aparecerá escrito “END” e tocará um sinal acústico. • Exemplo: são 9:00 horas, é escolhida uma FAST CLEAN com nível Económico e, em seguida, uma duração predefinida de 1 hora. Planeiase as 12:30 como hora de final. O programa iniciará automaticamente às 11:30. Para anular uma programação, carregue na tecla

No final da limpeza automática Para poder abrir a porta do forno será necessário aguardar que o ícone se apague: indica que a temperatura do forno desceu a um nível aceitável. Neste ponto será possível constatar a presença de alguns depósitos de poeira branca no fundo e nas paredes do forno: retire-a com uma esponja húmida, com o forno frio. Por outro lado, se desejar aproveitar o calor obtido para iniciar uma cozedura, a poeira também pode ser deixada: não implica qualquer perigo para os alimentos a serem cozidos.

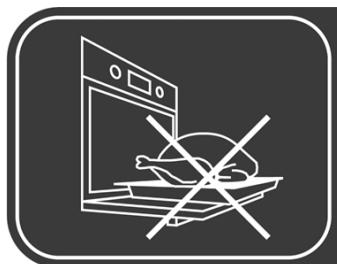

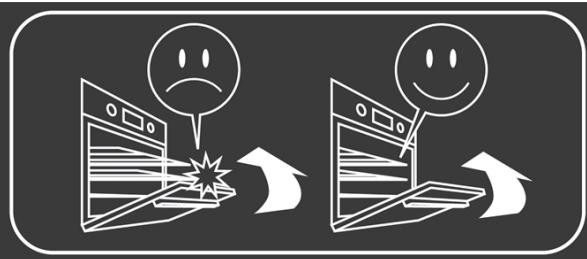

PT ATENÇÃO PT Não usar a porta aberta como plano de apoio.

Verificar que grades e bandejas pingadeiras estejam inseridas completamente antes de fechar aporta do forno.

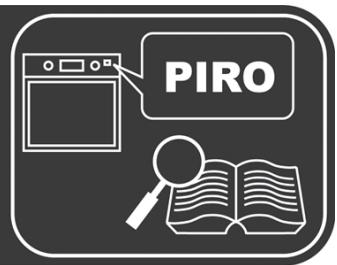

Para o ciclo de limpeza automática (pirólise) ler atentamente o manual.

Anomalias e soluções Problema

A “Tecla Relógio” e os valores no display piscam. A programação de uma cozedura não foi iniciada. Somente a “Tecla Relógio” está acesa com alta luminosidade.

O aparelho acaba de ser ligado à rede eléctrica ou verificou-se um black-out. Houve um black-out. O aparelho está na modalidade stand-by.

Regular o relógio. Reconfigurar as programações.

Tocar qualquer tecla para sair da modalidade stand-by.

Escolhi um programa automático. A temperatura interna do forno é O display visualiza “Hot” e a superior àquela proposta pelo cozedura não inicia. programa escolhido.

Deixar arrefecer o forno.

Escolhi a cozedura ventilada e os alimentos estão levemente queimados.

Aconselhamos girar as bandejas pingadeiras na metade da cozedura.

As posições 1 e 5: recebem directamente o ar quente, que poderia queimar os alimentos mais delicados.
