Tipo de produto	Aspirador de pó de arrasto
Marca	Siemens
Modelo	VS04G2301
Potência máxima	700 W
Capacidade do reservatório	4 L (saco de pó)
Tipo de aspiração	Com saco
Filtro	HEPA lavável
Comprimento do cabo de alimentação	6 m
Raio de ação	9 m
Peso líquido	5 kg
Dimensões (L x P x A)	400 x 300 x 200 mm
Nível de ruído	76 dB(A)
Cor	Vermelho e preto
Acessórios incluídos	Bocal para pisos, bocal para frestas, escova para móveis
Manutenção e limpeza	Substituir o saco quando estiver cheio, limpar o filtro regularmente
Segurança	Proteção contra superaquecimento
Peças de reposição e reparabilidade	Sacos filtrantes e filtros disponíveis em loja ou online

Perguntas frequentes - VS04G2301 SIEMENS

Como usar o aspirador VS04G2301 com segurança?

Antes de qualquer uso, verifique se o cabo e a ficha estão em bom estado. Não passe o aspirador sobre objetos duros ou pontiagudos que possam danificar o sistema. Evite aspirar líquidos ou substâncias quentes. Desconecte sempre o aparelho antes de limpá-lo ou substituir o saco.

Como substituir o saco de pó?

Abra o compartimento do saco usando o botão de liberação. Retire o saco cheio segurando-o pela aba para evitar contato. Insira um novo saco adequado (modelo Siemens compatível) empurrando-o até que encaixe. Feche a tampa e verifique se está bem fixada.

Como limpar o filtro HEPA?

O filtro HEPA é lavável. Retire-o do aparelho e bata levemente para remover a poeira. Enxágue em água morna (não mais que 40°C) sem detergente. Deixe secar completamente ao ar livre por pelo menos 24 horas antes de recolocá-lo.

O que fazer se o aspirador perder a aspiração?

Verifique primeiro o saco de pó: se estiver cheio, substitua-o. Em seguida, verifique o filtro HEPA: se estiver sujo, limpe-o. Inspecione o bocal e a mangueira para ver se há obstruções. Se o problema persistir, consulte o serviço pós-venda Siemens.

Quais acessórios são fornecidos com o VS04G2301?

O aspirador é fornecido com um bocal para pisos, um bocal para frestas e uma escova para móveis. Esses acessórios permitem limpar eficazmente todas as superfícies.

Como enrolar corretamente o cabo de alimentação?

Segure a ficha e guie o cabo para que ele se enrole automaticamente no gancho localizado na parte traseira do aparelho. Evite puxar bruscamente e não prenda o cabo em obstáculos.

Como armazenar o aspirador quando não estiver em uso?

Guarde o aspirador em um local seco e protegido da umidade. Enrole o cabo de alimentação e coloque o bocal para pisos no suporte previsto. Certifique-se de que o aparelho esteja desligado e desconectado.

Como limpar as escovas e os bocais?

Desconecte os bocais e as escovas. Use uma escova ou pano para remover a poeira e os cabelos emaranhados. Se necessário, enxágue em água limpa e seque completamente antes de recolocar.

Onde comprar sacos e filtros de reposição para o VS04G2301?

Os sacos e filtros de reposição estão disponíveis em lojas de eletrodomésticos, supermercados e lojas online. Procure as referências compatíveis Siemens (série VS04). Use peças originais para garantir o desempenho.

O que significa o indicador de controle no aspirador?

O indicador de controle mostra o estado do filtro. Se acender em vermelho, significa que o filtro precisa ser limpo ou substituído. Consulte o manual para saber o significado de possíveis piscadas.

MANUAL DE UTILIZADOR VS04G2301 SIEMENS

Instruções de utilização

Οδηγίες χρήσης

Kullanım kılavuzu

Instrukcja obsługi

Használati utasítás

Descrição do aparelho

1 Bocal do chão comutável*
2 Tubo aspirador*
3 Bocal combinado*
4 Porta- acessórios para bocal combinado*
5 Tubo telescópico*
6 Botão de travamento / Luva corrediça*
7 Regulador de ar auxiliar*
8 Punho da mangueira*
9 Mangueira aspiradora
10 Pinsel de móveis*
11 Bocal de almofadas*
12 Bocal de juntas*
13 Bocal de colchões*
14 Bocal de pisos duros*

15 Cabo de ligação à rede
16 Tecla de ligar/desligar com regula dor electrónico de força de aspiração*
17 Filtro de saída do ar*
18 Recurso de estacionamento
19 Filtro de protecção do motor
20 Recurso de depósito
21 Filtro de papel de reposição
22 Tampa
23 Punho portador
24 Grade de purga
25 Indicador de troca de filtro*

*Em função do equipamento

Peças de reposição e acessórios

A Pacote de filtros de substituição

■ Filtro tipo G (VZ41AFG)
■ Para o melhor desempenho: Gplus (VZ41GPLUS)
Conteúdo:
4 sacos de filtro com fecho
1 microfiltro higiénico
http://www.siemens.com/dust-bag

B Filtro têxtil (filtro duradouro) VZ10TFG

Filtro reutilizável, com fecho de fita.

C Filtro HEPA VZ54000

Filtro adicional para ar evacuado mais puro. Recomendado para pessoas com alergias. Trocar de seis em seis meses

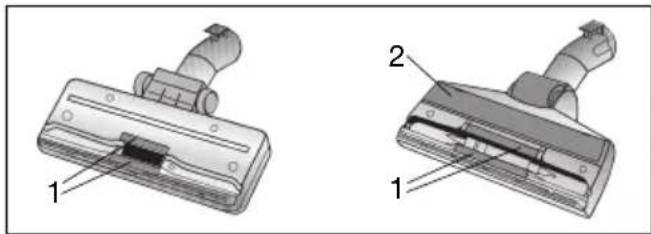

O eleva-fio (1) e a tira de polir (2) vendem-se na assistência técnica e serão substituidos lá

D TURBO-UNIVERSAL®-escova para almofadas

VZ46001

Escovar e aspirar simultaneamente móveis estofados, colchões, assentos de automóvel, etc. Especialmente indicado para aspirar pelos de animais. O rolo de esco vas é impulsionado pelo ar de aspiração do aspirador de pó.

Conexão eléctrica desnecessária.

E TURBO-UNIVERSAL®-escova para pisos VZ102TBB

Escovar e aspirar simultaneamente tapetes e carpetes de pêlo curto ou todos os revesti mentos.

Especialmente indicado para aspirar pelos de animais. O rolo de escovas é impulsionado pelo ar de aspiração do aspirador de pó. Conexão eléctrica desnecessária.

Muito obrigado por ter escolhido um aspirador Siemens da linha VS5.

Neste manual de instruções são apresentados diferentes modelos VS5. Por isso, é possível que nem todas as características e funções aqui descritas se encontrem no seu modelo.

Deverá utilizar apenas acessórios originais da Siemens, desenvolvidos especialmente para o seu aspirador, com vista a obter os melhores resultados possíveis.

Guarde as instruções de utilização. Se entregar o aspirador a outra pessoa, forneça-lhe também as instruções de utilização.

Utilização adequada

Este aspirador destina-se exclusivamente a uso doméstico, não devendo ser utilizado para fins industriais.

Use o aspirador exclusivamente de acordo com as indicações constantes nestas instruções de utilização. O fabricante não se responsabiliza por danos resultantes de uma utilização não conforme ou de uma operação errada.

Por isso, respeite as seguintes indicações!

O aspirador só pode ser utilizado com:

■ Sacos de filtro originais
■ Peças sobresselentes, acessórios ou acessórios especiais de origem

Indicações de segurança

Este aspirador está em conformidade com as regras técnicas reconhecidas e cumpre as instruções de segurança aplicáveis.

■ Ligue o aspirador e coloque-o em funcionamento de acordo com as indicações que figuram na placa de características.
■ Nunca aspire sem saco de filtro. => O aparelho pode ser danificado!
■ As crianças não devem utilizar o aspirador sem a devida vigilância.
Este aparelho não deve ser usado por pessoas com capacidades físicas, sensoriais ou psíquicas diminuídas nem por pessoas com pouca experiência/conhecimento reduzido (incluindo crianças), excepto quando foram instruídas por uma pessoa responsável sobre o manuseamento do aparelho.

Não é permitida a utilização do aspirador para:

■ aplicar em pessoas e animais
■ aspirar:

- substâncias nocivas para a saúde, objectos pontiagudos, substâncias quentes ou incandescentes;

- substâncias húmidas ou líquidas;

• substâncias e gases facilmente inflamáveis ou explosivos
  – cinza, fuligem de lareiras e sistemas de aquecimento central
• pó de toner de impressão e cópia.

■ Evite aspirar com a pega, os bocais e o tubo próximo da cabeça.

=> Existe perigo de ferimentos!

■ Ao aspirar, coloque o aparelho numa base segura e resistente.
■ Ao aspirar uma escada, o aparelho deve estar sempre abaixo do utilizador.
■ Nos seguintes casos, deve desligar-se imediatamente o aparelho e contactar-se o serviço de assistência técnica:

• se o cabo de ligação à rede estiver danificado.
• se, inadvertamente, tiver aspirado líquidos ou se tiver penetrado líquido no interior do aparelho

• se o aparelho tiver caído.

• Não use o cabo de alimentação para pegar no aspirador ou para transportá-lo.
  ■ Em caso de funcionamento permanente durante várias horas, o cabo de alimentação deve ser totalmente desenrolado.

• Para desligar o aparelho da tomada, não puxe pelo cabo de alimentação mas sim pela ficha.
• Não passe o cabo de alimentação por arestas pontiagudas e não o entale.
  ■ Antes de proceder a qualquer intervenção no aspirador ou nos acessórios, desligue a ficha da tomada.
  ■ Um aspirador danificado não deve ser colocado em funcionamento. Em caso de avaria, desligue a ficha da tomada.
  Para evitar riscos, as reparações ou a substituição de peças do aspirador só devem ser realizadas pelo Serviço de Assistência Técnico autorizado.
  ■ Proteja o aspirador de influências atmosféricas, humidade e fontes de calor.
• O aspirador não é apropriado para a utilização em obras de construção.

=> A aspiração de entulho pode danificar o aparelho.

■ Desligue o aparelho se não estiver a aspirar.
No final da vida útil dos aparelhos, estes devem ser imediatamente inutilizados e, a seguir, entregues num ecoponto para eliminação correcta.
- Os sacos de plástico e películas devem ser mantidos fora do alcance das crianças e removidos (perigo de asfixia).
não aplicar substâncias inflamáveis ou com álcool nos filtros (sacos de filtro, filtros de protecção do motor, filtros de saída do ar, etc.).

Recomendações de eliminação

■ Embalagem

A embalagem protege o aspirador contra eventuais danos durante o transporte. Ela é feita de materiais amigos do ambiente, sendo, por isso, reciclável. Separe e coloque as embalagens usadas no ecoponto.

■ Aparelho antigo

Os aparelhos antigos contêm frequentemente materiais com valor. Por essa razão, entregue o aparelho que deixou de usar ao seu agente ou num centro de reciclagem. Informe-se sobre os métodos actuais de reciclagem junto de um agente ou nos serviços municipalizados.

■ Eliminação dos filtros e sacos de filtro

Os filtros e os sacos de filtro são fabricados a partir de materiais ecológicos. Desde que não contenham substâncias cuja eliminação através do lixo doméstico seja proibida, podem ser eliminados juntamente com o lixo doméstico normal.

Atenção

- A tomada de alimentação deve ser protegida por um fusível de pelo menos 16 A.

Se o fusível disparar uma vez ao ligar o aparelho, é possível que estejam ligados simultaneamente outros aparelhos eléctricos com potências elevadas ao mesmo circuito eléctrico.

É possível evitar que o fusível dispare se antes de ligar o aparelho ajustar a potência mais baixa e só depois seleccionar uma potência mais elevada.

É favor abrir as páginas das figuras

Antes da primeira utilização

Figura 1\*

Encaixe e prenda a pega na mangueira de aspiração.

Colocação em serviço

Figura 2

a) Engatar o bocal da mangueira aspiradora na abertura de aspiração.
b) Ao retirar a mangueira aspiradora, apertar os dois narizes de engate e puxar a mangueira para fora.

*Em função do equipamento

Figura 3\*

Juntar o punho e o tubo aspirador.

Figura 4\*

a) Juntar o bocal do chão com o tubo aspirador.
b) Inserir o tubo telescópico na tubuladura do bocal do chão e fixá-lo, girando-o.

Figura 5\*

a) Juntar os tubos aspiradores.
b) Destravar o tubo telescópico, deslocando o botão de ajuste/a luva corrediça no sentido do vector e ajustar o comprimento desejado.

Figura 6\*

Deslizar o porta- acessórios no bocal combinado e fixá-lo no tubo aspirador /telescópico

Figura 7

Pegar o cabo de ligação à rede na ficha, puxá-lo para fora até o comprimento desejado e colocar a ficha de rede na tomada.

Figura 8

Ligar/desligar o aspirador de pó, accionando o botão de ligar/desligar no sentido do vector.

Figura 9\*

a) Ajustar a força de aspiração, girando o botão de ligar/desligar no sentido do vector.
b) Accionando o regulador de ar auxiliar no sentido do vector, a potência de aspiração poderá ser regulada adicionalmente.
■ Abertura de ar auxiliar aberta
=> reduzir a potência de aspiração
■ Abertura de ar auxiliar fechada
=> Potência máxima de aspiração

Aspirar

Figura 10

Ajustar o bocal do chão:

■ tapetes e carpetes =>

■ pisos planos =>

Figura 11\*

Aspirar com acessórios

(colocá-los no punho ou no tubo aspirador, quando necessário).

a) Bocal combinado
para aspirar juntas e cantos ou móveis estofados, cortinas, etc.

b) Bocal de juntas

para aspirar juntas e cantos.

para aspirar móveis estofados, cortinas, etc.

d) Bocal de colchões

para aspirar colchões, almofadas, etc.

pt

e) Bocal de pisos duros para aspirar pisos duros (azulejos, parquetes, etc.)
f) Pinsel de móveis para aspirar caixilhos de janela, armários, perfis, etc.

Figura 12

Durante pausas de aspiração curtas, poderá ser usado o recurso de estacionamento no lado traseiro do aparelho. Inserir o gancho do bocal do chão no entalhe no lado traseiro do aparelho.

Figura 13

Ao aspirar, p.ex. em escadas, o aparelho também poderá ser transportado com os dois punhos.

Após o trabalho

Figura 14

Puxar rapidamente no cabo de ligação à rede e soltá-lo (o cabo se enrolará automaticamente).

Figura 15

Para depositar/transportar o aparelho, poderá ser usado o recurso de depósito no lado inferior do aparelho. Colocar o aparelho erecto. Inserir o gancho do bocal do chão no entalhe do lado inferior do aparelho.

Troca do filtro

Trocar o saco de pó

Figura 16\*

O indicador de troca do filtro na tampa fica amarelo.

Figura 17

Abrir a tampa, accionando a alavanca de fechamento em sentido do vector.

Figura 18

a) Fechar o saco de pó, puxando na tala de fechamento, e retirá-lo.
b) Inserir o saco de pó novo até o encosto do suporte. Atenção: A tampa só se fechará com um filtro de papel inserido.
Depois de aspirar partículas finas de pó (como p.ex.
■ gesso, cimento, etc.), limpar o filtro do motor, eventualmente trocar o microfiltro.

Limpe o filtro de protecção do motor

O filtro de protecção do motor deve ser limpo, em intervalos regulares, por meio de lavagem ou sacundindo-o!

Figura 19\*

■ Abrir a tampa do compartimento do saco de pó (ver Figura 17).

■ Extrair o filtro de protecção do motor no sentido da seta.
■ Limpar o filtro de protecção do motor sacundindo-o.
■ Se estiver muito sujo, o filtro de protecção do motor deve ser lavado.
Deixar o filtro secar durante pelo menos 24 horas.
■ Após a limpeza, inserir o filtro de protecção do motor no aparelho e fechar a tampa do compartimento do saco de pó.

Trocar o micro-filtro

(Este filtro não é utilizado em aparelhos equipados com um filtro HEPA).

Quando deverá ser trocado: com cada pacote de filtros de reposição novo.

Figura 20\*

■ Abrir a tampa.
■ Retirar e abrir o suporte do filtro.
■ Retirar e eliminar o micro-filtro higiénico velho e inserir o micro-filtro higiénico novo.
■ Inserir o suporte do filtro no aparelho e fechar a tampa.

Limpar o filtro de saída do ar

O filtro de saída do ar deverá ser sacudido ou lavado com regularidade!

Figura 21\*

■ Abra a tampa do compartimento do saco do pó (ver fig. 17).
■ Retire a armação do filtro no sentido da seta.
■ Sacuda o filtro de saída do ar.
■ Se estiver muito sujo, o filtro de saída do ar deve ser lavado.
Deixe o filtro secar durante, pelo menos, 24 horas.
■ Insira a armação do filtro por baixo das duas patilhas de retenção e incline-a no sentido da seta até encaixar.
■ Feche a tampa do compartimento do saco de pó.

Cuidados

■ Desligar o aparelho antes de cada limpeza e puxar a ficha de rede.
- O aspirador de pó e acessórios de material plástico podem ser limpados com um detergente de plástico usual.
Não usar nem agentes abrasivos, nem detergentes de
- vidro ou universais. Nunca submergir o aspirador de pó na água.
- O compartimento de pó poderá ser aspirado com um segundo aspirador ou limpado com um pano/pinsel de pó seco, quando for necessário.

Reservamo-nos alterações técnicas.

Rua Alto do Montijo, nº 15

2790-012 Carnaxide

Tel.: [phone]

Fax: [phone]

mailto:

siemens.electrodomesticos.pt@

bshg.com

www.siemens-home.com

RO România, Romania

BSH Electrocasnice srl.

Sos. Bucuresti-Ploiesti,

nr.17-21, sect.1

13682 Bucuresti

Tel.: [phone]

Fax: [phone]

mailto:[e-mail]

www.siemens-home.com

RU Russia, Россия

SZR "SPECIJALELEKTRO"

Bulevar Milutina Milankovića 34

11070 Novi Beograd

Tel.: [phone]

Fax: [phone]

mailto:[e-mail]

ZA South Africa

BSH Home Appliances (Pty) Ltd.

PT Condições de Garantia

Para este aparelho são válidas as condições de garantia emitidas pela nossa representação no país da aquisição. Mais detalhes poderão ser facultados pelo revendedor onde foi adquirido o aparelho.

Para recorrer aos serviços de garantia é imprescindível a apresentação da Factura de Compra e bem assim, do documento de Garantia.

"Este aparelho está identificado em conformidade com a Directiva 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (waste electrical and electronic equipment – WEEE).

A directiva estabelece o quadro para um sistema de recolha e valorização dos equipamentos usados, válido em toda União Europeia."

el
