Tipo de produto	Coifa exaustora
Marca	HOTPOINT
Modelo	HLC 9.8 LT X/HA
Altura (mín-máx)	61-82 cm
Largura	89,9 cm
Profundidade	50 cm
Diâmetro do duto de exaustão	150 mm ou 120 mm conforme versão
Alimentação elétrica	230 V - 50 Hz
Tipo de comando	Touch control vidro (básico)
Número de velocidades	3 velocidades + função Booster
Cronômetro	Sim, ajustável por velocidade (10 a 30 min)
Filtro de gordura	Metálico, lavável na máquina de lavar louça
Filtro de carvão ativado (versão reciclagem)	Substituição a cada 20 meses, não lavável
Iluminação	2 x halogênio 25 W (soquete G9)
Distância mínima acima de um fogão	65 cm (gás) / 55 cm (elétrico)
Versão de instalação	Exaustão externa ou reciclagem (kit opcional)
Desligamento automático de segurança	Sim
Indicador de saturação dos filtros	Sim (LED para filtro de gordura e carvão)
Conformidade	Diretivas UE 2006/95/CE, 2004/108/CE, 2009/125/EC

Perguntas frequentes - HLC 9.8 LT X/HA HOTPOINT

Qual é a distância mínima entre a coifa e o fogão?

Para um fogão a gás, a distância mínima é de 65 cm; para um fogão elétrico, é de 55 cm. Sempre respeite a distância indicada no manual do fogão se for maior.

Como limpar o filtro de gordura?

O filtro de gordura metálico deve ser limpo pelo menos uma vez por mês. Use um detergente não agressivo à mão ou na máquina de lavar louça em temperatura baixa em ciclo curto. Puxe a alça de mola para desmontá-lo.

Quando devo substituir o filtro de carvão?

O filtro de carvão (para versão reciclagem) deve ser substituído a cada 20 meses no máximo. Não se limpa. O indicador vermelho na coifa sinaliza sua saturação. Para desmontá-lo, pressione as duas alavancas frontais.

Como substituir uma lâmpada halógena?

Desconecte a coifa, remova os filtros de gordura, e faça alavanca com uma pequena chave de fenda na tampa da lâmpada. Substitua por uma lâmpada G9 de 25 W máx e feche a tampa. Use luvas para evitar marcas de gordura.

O que fazer se a coifa não funcionar?

Verifique primeiro se não há corte de energia e se uma velocidade foi selecionada. Se o disjuntor desarmou, religue-o. Se o problema persistir, desconecte a coifa por 5 segundos e reconecte-a.

Por que minha coifa aspira mal?

Isso pode ser devido a uma velocidade muito baixa, a uma cozinha mal ventilada (falta de entrada de ar), a um filtro de carvão saturado (no modo reciclagem) ou a um duto de exaustão obstruído ou muito longo. Verifique esses pontos.

Como ajustar o cronômetro?

Nos modelos Touch control básico, pressione a tecla T6 para associar uma duração pré-definida à velocidade atual: 30 min em V1, 20 min em V2, 10 min em V3. O cronômetro não está disponível no modo Booster.

Como passar da versão exaustão para a versão reciclagem?

É necessário instalar um kit de reciclagem (filtro de carvão e defletor). Em seguida, acesse o menu de configuração pressionando por 6 segundos as teclas T5 e T6 (coifa desligada). Use T7 para alternar entre modo exaustão (LED branco) e reciclagem (LED vermelho). Confirme com T1.

O que significam os indicadores luminosos na coifa?

Um LED branco piscando indica que o filtro de gordura precisa ser limpo. Um LED vermelho piscando sinaliza que o filtro de carvão precisa ser substituído (apenas na versão reciclagem). Pressione T7 para apagar o indicador após a manutenção.

Posso usar minha coifa sem filtro de gordura?

Não, é proibido usar a coifa sem o filtro de gordura corretamente montado. O filtro retém as partículas de gordura e protege o motor. Sua ausência pode causar riscos de incêndio e danificar o aparelho.

MANUAL DE UTILIZADOR HLC 9.8 LT X/HA HOTPOINT

Instruções para a utilização

EXAUSTOR

Índice

Instruções para a utilização,1

Montagem,3

Advertencias,15

Assistencia,22

Instalação,40

Comandos CHIMNEY-LUCE,41

Manutenção e cuidado,42

Anomalias e soluções,43

NL

Nederlands

Gebruiksaanwijzing

AFZUIGKAP

Inhoud

! É importante guardar este manual para poder consultá-lo a qualquer momento. Em caso de venda, cessão ou transferência, assegure-se de que este permanece junto com o produto.

! Leia atentamente as instruções: contêm informações importantes sobre a instalação, o uso e a segurança.

! Não efectue alterações eléctricas ou mecânicas no produto ou nas condutas de descarga.

Segurança geral

- A distância mínima entre a superfície de suporte dos recipientes no dispositivo de cozedura e a parte mais baixa do exaustor de cozinha não deve ser inferior a:

65 cm se o exaustor for instalado sobre uma placa de cozedura a gás

55 cm se o exaustor for instalado sobre uma placa de cozedura eléctrica.

Se as instruções de instalação do dispositivo de cozedura a gás especificam um distância maior, é necessário considerá-la.

- O exaustor dispõe de buchas de fixação adequadas à maioria das paredes/ tectos.

Ainda assim, é necessário contactar um técnico qualificado para assegurar a idoneidade dos materiais consoante o tipo de parede/tecto, que deve ser suficientemente robusto para suportar o peso do exaustor.

- Atenção! Não ligue o aparelho à rede eléctrica até que a instalação esteja totalmente concluída.

- Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede eléctrica retirando a ficha da tomada ou desligando o interruptor geral da casa.

- Para todas as operações de instalação e manutenção, utilizar luvas de protecção.

- O aparelho não se destina ao uso por parte de crianças ou pessoas com capacidades físicas sensoriais e/ou mentais reduzidas ou sem experiência e conhecimentos, a menos que se encontrem sob a supervisão ou tenham recebido instruções sobre o uso do aparelho por parte de uma pessoa responsável pela sua segurança.

- As crianças devem ser supervisionadas para que não brinquem com o aparelho.

- Nunca utilizar o produto sem filtro de gordura correctamente instalado!

- O exaustor NUNCA deve ser utilizado como plano de apoio, salvo indicação expressa em contrário.

- O local deve dispor de ventilação suficiente quando o exaustor é utilizado em simultâneo com outros aparelhos que utilizem gás ou outros combustíveis.

- O ar aspirado não deve ser dirigido para uma conduta usada para a descarga de fumos produzidos por aparelhos de combustão a gás ou outros combustíveis.

- Respeite todas as normativas referentes à descarga do ar.

- É severamente proibido cozinhar alimentos em chama livre sob o exaustor; a utilização de chamas livres danifica os filtros e pode provocar incêndios, como tal, deve ser evitada.

- É aconselhável manter sob controlo constante a fritura de alimentos, para evitar que o óleo aquecido entre em combustão.

- Em relação às medidas técnicas e de segurança a adoptar para a descarga dos fumos, siga escrupulosamente os regulamentos das autoridades locais competentes.

- É aconselhável limpar frequentemente o produto, quer interna quer externamente (PELO MENOS UMA VEZ POR MÊS; de qualquer forma, respeite as instruções de manutenção indicadas neste manual).

- O incumprimento das normas de limpeza do exaustor e da substituição e limpeza dos filtros implica risco de incêndio.

- Não utilizar ou deixar o exaustor sem lâmpadas correctamente montadas, por possível risco de choque eléctrico.

- Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados pelo aparelho derivados do incumprimento das instruções presentes neste manual.

- Atenção! As partes acessíveis podem ficar muito quentes se utilizadas com aparelhos de cozedura.

- O presente aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimentos, caso sejam adequadamente vigiadas ou caso tenham recebido instruções em relação ao uso do aparelho de forma segura e tenham conhecimento dos perigos associados. As crianças não devem brincar com o aparelho. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilância.

NL

Attentie

! Nunca recorra a técnicos não autorizados.

Comunique:

Estas últimas informações encontram-se na placa de identificação situada no aparelho.

IT

Assistenza

Para a instalação correcta do produto, ver as figuras disponíveis nas primeiras páginas deste manual.

A instalação deve ser efectuada por pessoal qualificado.

Ligação eléctrica

A tensão de rede deve corresponder à tensão indicada na etiqueta de características situada dentro do exaustor. Se tiver uma ficha, ligue o exaustor a uma tomada com conformidade com as normas em vigor, situada numa zona acessível. Se não tiver uma ficha (ligação directa à rede), ou se a ficha não puder ser colocada numa zona acessível, aplique um interruptor bipolar de acordo com as normas que assegure a desconexão total da rede nas condições da categoria de sobretensão III, em conformidade com as regras de instalação.

Atenção! Verifique sempre se o cabo de rede está montado correctamente antes de voltar a ligar o circuito do exaustor à alimentação de rede e de verificar o seu correcto funcionamento.

Descarga do ar (para as versões aspirantes)

Ligue o exaustor a tubos e orifícios de descarga de parede com diâmetro equivalente à saída do ar (flange de união). A utilização de tubos e orifícios de descarga de parede com diâmetro inferior implica uma diminuição das performances de aspiração e um sensível aumento do ruído.

Declina-se qualquer responsabilidade neste caso.

! Use uma conduta com o comprimento mínimo indispensável.
! Use uma conduta com o menor número de curvas possível.
! Evite alterações drásticas de secção da conduta.
! Use uma conduta com o interior o mais liso possível.
! O material da conduta deve ser aprovado pelas normas,
! Não ligue o exaustor a condutas de descarga de fumos produzidos por combustão (caldeiras, lareiras, aquecedores, etc.).
! Para a descarga do ar a evacuar, respeite as indicações das autoridades competentes. Além disso, o ar a descarregar não deve ser eliminado através de uma cavidade na parede a menos que esta cavidade não se destine a este fim.
! Equipe o local com condutas de admissão para evitar que o exaustor crie uma pressão negativa na divisão (que não deve superar os 0,04 mbar).
! A empresa declina qualquer responsabilidade caso estas normas não sejam respeitadas.

Filtrante ou aspirante?

! O exaustor está pronto para ser utilizado na versão aspirante.

Para utilizar o exaustor na versão filtrante, deve instalar o KIT ACESSÓRIO correspondente.

Nota: Se fornecido, em alguns casos, o sistema de filtragem adicional à base de carvões activos pode já estar instalado no exaustor.

As informações para a transformação do exaustor em versão aspirante para a versão filtrante estão presentes neste manual (ver "Versão filtrante").

Versão aspirante

O exaustor depura o ar e expele-o para o exterior através de uma conduta de descarga (diâmetro 150 mm) fixada na flange de união. O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de ligação.

Atenção! O tubo de evacuação não é fornecido e deve ser adquirido.

Na parte horizontal, o tubo deve ter uma ligeira inclinação para cima (cerca de 10°) de forma a poder transportar o ar para o exterior mais facilmente. Se o exaustor dispuser de filtros de carvão, estes devem ser retirados.

Versão filtrante

O exaustor depura o ar e emite ar limpo na divisão. Para utilizar o exaustor nesta versão, é necessário instalar um sistema de filtração adicional, à base de carvões activos. Para esta versão, é necessário um deflector de ar, redução e filtro(s) de carvão. O tubo superior deve ter abas de evacuação de ar posicionadas na parte alta.

Dados técnicos

Modelo	Altura (cm)	Largura (cm)	Profundidade (cm)	do tubo de descarga (cm)
CHIMNEY-LUCE 60 cm	61-82	59.8	50	15/12
CHIMNEY-LUCE 90 cm	61-82	89.9	50	15/12

Verificar a placa de modo a verificar a absorção total e a absorção de luz.

	Potência	Tensão	Engate	Medidas
Halogénea 25 W	2 x 25 W	230 V	G9	L40x∅14
Halogénea 20 W	2 x 20 W	12 V	G4	L30x∅10

LED ^*

Grupo de risco 1 de acordo com a norma EN 62471

O modelo está em conformidade com as seguintes directivas :

• Directiva "Baixa tensão" 2006/95/EC (12-12-2006)
• Directiva "EMC" 2004/108/EC (15-12-2004)
  •Referência RU no. 66/2014 integrando a Directiva no. 2009/125/CE.

Normas de referência:

• EN 60704-2-13:2011; EN 60704-3:2006
• EN 61591:1997; EN 61591:1997/A1:2006; EN 61591:1997/A2:2011; EN 61591:1997/A11:2014
• EN 50564:2011

* Há somente em alguns modelos

Comandos CHIMNEY-LUCE

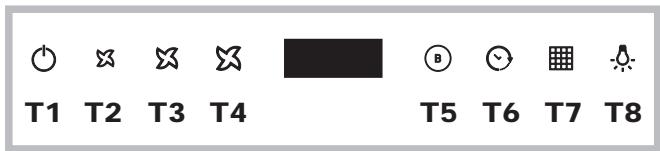

Modelos com Touch Control Glass (básico)

HLC6.8ATX/HA - HLC6.8LTX/HA - HLC9.8LTX/HA

1 ON/OFF motor

Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 Booster

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva. A duração da configuração é limitada; terminado o tempo, o exaustor regressa à velocidade configurada anteriormente; ao pressionar uma tecla de velocidade (T2, T3 ou T4), sai da função booster, configurando a velocidade seleccionada.

T6 Temporizador

Ao pressionar T6 uma vez, associa-se uma duração préconfigurada do temporizador a cada velocidade (V) [V1 – 30 min, V2 – 20 min, V3 – 10 min]

no final da qual o exaustor fica automaticamente em OFF: O temporizador pode ser configurado apenas para as velocidades manuais, não para o booster.

T7 Aviso filtro anti-gordura e cheiros

Após um certo número de horas de utilização, é necessário proceder à limpeza/substituição dos filtros anti-gorduras (A) e de cheiros (B) - este último apenas para os exaustores filtrantes. Este prazo é indicado pelo piscar do LED da cor associada ao filtro (branco para os filtros anti-gorduras, vermelho para o filtro de cheiros).

Depois da limpeza/substituição dos filtros, a pressão da tecla T7 determina o desligamento do LED de aviso.

T8 ON/OFF Iuzes

Permite acender e desligar as luzes de trabalho do exaustor Configuração do exaustor

Com o produto desligado, é possível aceder ao menu de configuração pressionando as teclas T5 e T6 por 6 segundos. Neste momento, acende-se T7 para indicar o tipo de instalação através de duas cores dos LEDs: branco para instalação aspirante (predefinição), vermelho para instalação

filtrante. É possível alterar o tipo de instalação pressionando ciclicamente a tecla T7, alternando as cores dos LEDs.

Desligamento do exaustor

O exaustor pode ser desligado manualmente pressionando a tecla T1 (ON/OFF). No caso da configuração do temporizador, o exaustor desliga-se automaticamente no final da contagem.

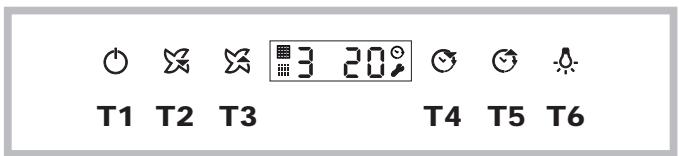

Modelos com Touch Control Glass + ecrã (médio)

HLC9.BLAIX/HA

1 ON/OFF motor

Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.

T2 Velocidade -

Ao pressionar o botão, o exaustor passa para a velocidade anterior.

T3 Velocidade +

Caso o exaustor esteja na velocidade 3, ao pressionar este botão configura a velocidade intensiva

A duração da configuração é limitada; terminado o tempo, o exaustor regressa à velocidade anteriormente configurada.

T4 Timer “-”

O temporizador permite inserir um limite de tempo terminado o qual o exaustor fica em OFF; caso seja configurado um temporizador e depois se altere a velocidade pressionando T2, T3 ou T4, o temporizador é desactivado.

Pressionando a tecla T4, o temporizador diminui 5 minutos.

T5 Timer “+”

Pressionando uma primeira vez o botão, configura o temporizador para 5 minutos; cada vez que voltar a pressionar, aumenta mais 5 minutos.

T6 ON/OFF Iuzes

Permite acender e desligar as luzes de trabalho do exaustor

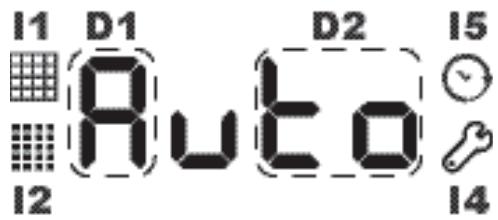

D1: DGT Velocidade

Aviso filtro anti-gordura e cheiros

Após um certo número de horas de utilização, é necessário proceder à limpeza/substituição dos filtros anti-gorduras (A) e de cheiros (B) - este último apenas para os exaustores filtrantes.

Quando o indicador I1 se acende, indica que o filtro antigordura está saturado; quando o indicador I2 se acende, indica que o filtro de cheiros está saturado (apenas para exaustores em modalidade filtrante).

Para repor o contador, prima T5 + T4 durante 3 segundos, com o exaustor ligado.

Configuração do tipo de exaustor

É impossível configurar a modalidade de funcionamento do exaustor como aspirante (predefinição) ou filtrante. Para modificar a configuração, proceda da seguinte forma:

• com o exaustor em OFF, pressionando durante algum tempo as teclas T4 e T5, acede ao menu; irá notar que o exaustor emite um som e acende-se no ecrã o ícone l4 e surge a mensagem C1-0;
• pode percorrer o menu através das teclas T4 e T5. Com T4, percorre os vários elementos do menu (C1, C2, C3, C4, etc), enquanto com T5 selecciona os vários elementos do menu (0, 1 ou 0, 1, 2);
• para configurar o tipo de exaustor, aceda ao menu, seleccione com T4 o elemento C6 e, com T5, configure o valor 0 se pretende o exaustor na modalidade aspirante, ou 1 para a modalidade filtrante. No final, prima a tecla T1.

Desligamento do exaustor

O exaustor pode ser desligado manualmente pressionando a tecla T1 (ON/OFF). Caso o exaustor permaneça aceso na modalidade manual, esta desliga-se automaticamente após um certo tempo de “segurança”. No caso da configuração do temporizador, o exaustor desliga-se automaticamente no final da contagem.

Manutenção e cuidado

Atenção! Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede eléctrica retirando a ficha da tomada ou desligando o interruptor geral da casa.

Primeira limpeza

• Retire as películas de protecção
• Elimine as impurezas com uma esponja húmida e pouco detergente neutro
• Enxagúe com um pan húmido
• Seque com um pano suave; se o exaustor for em inox, siga as linhas do metal

Limpeza periódica

O exaustor deve ser limpo frequentemente (pelo menos com a mesma frequência com que executa a manutenção dos filtros de gorduras), quer interna quer externamente. Para a limpeza, utilize um pano humedecido com detergentes líquidos neutros e água morna.

Evite o uso de produtos abrasivos ou corrosivos.

Atenção: O incumprimento das normas de limpeza do aparelho e da substituição dos filtros implica risco de incêndio. Recomendamos que siga as instruções sugeridas. Declina-se qualquer responsabilidade por eventuais danos ao motor ou incêndios provocados por uma manutenção incorrecta ou pelo incumprimento das advertências acima.

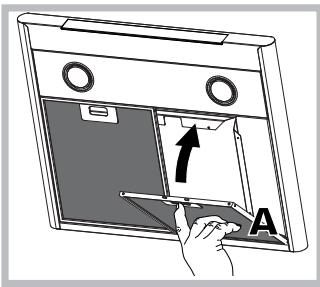

Manutenção dos filtros de gorduras (A)

O filtro de gorduras retém as partículas de gordura derivantes da cozedura; deve ser limpo pelo menos uma vez por mês com detergentes não agressivos, manualmente ou na máquina de lavar louça, a baixa temperatura e com ciclo breve.

Para desmontar o filtro de gorduras, puxe a maçaneta de desencaixe de mola. Com a lavagem na máquina de lavar louça, o filtro de gorduras metálico pode perder a cor, mas o desempenho de filtragem não sofre alterações.

Substituição do filtro de carvão (B)

O filtro de carvão retém os cheiros desagradáveis derivados da cozedura. A saturação do filtro de carvão verifica-se após um uso mais ou menos prolongado, consoante o tipo de cozinha e a regularidade da limpeza do filtro de gorduras. Em qualquer dos casos, é necessário substituir o cartucho no máximo a cada vinte meses.

Este filtro NÃO pode ser lavado ou regenerado.

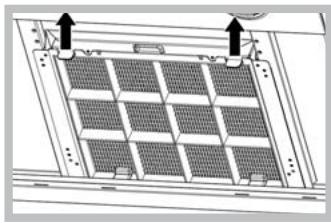

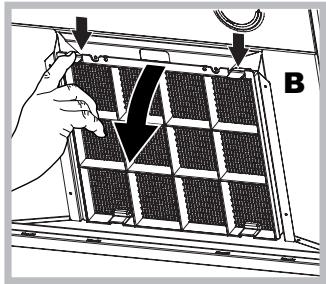

Desmontagem: Remover o filtro de carvões activos pressionando as duas alavancas dianteiras que o fixam ao exaustor.

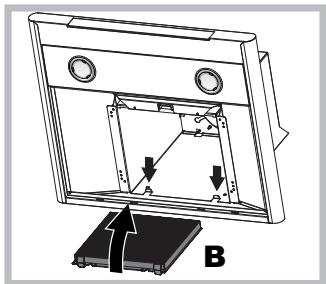

Montagem: Encaixar o filtro de carvões activos em primeiro lugar na parte de trás das linguetas metálicas do exaustor e depois à frente, pressionando as duas alavancas.

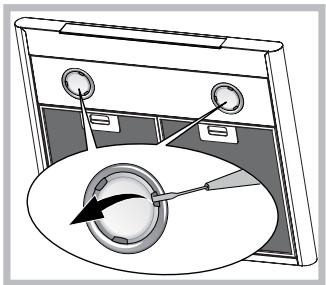

Substituição das lâmpadas

Desligue o aparelho da rede eléctrica e retire os filtros de gorduras.

Atenção! Antes de tocar nas lâmpadas, assegure-se de que estejam frias.

1. Retire a protecção utilizando como alavanca uma chave de parafusos de corte pequena ou uma ferramenta semelhante.
2. Substitua a lâmpada danificada. Utilize apenas lâmpadas com as mesmas características das lâmpadas danificadas

(para mais informações, consulte os dados técnicos presentes no manual seguinte).

1. Volte a fechar a protecção (fixação por encaixe).

Substituição das lâmpadas LED \*

O exaustor dispõe de um sistema de iluminação com base em tecnologia LED. Os LEDs garantem uma iluminação ideal, uma maior duração e um consumo menor em relação às lâmpadas tradicionais. Para proceder à substituição, contacte o serviço de assistência.

Cabo eléctrico

Se o cabo de alimentação estiver danificado, pode ser substituído pelo fabricante ou pelo seu serviço de assistência técnica, de forma a evitar todos os riscos.

ELIMINAÇÃO

Este aparelho está em conformidade com a Directiva Europeia 2012/19/EC, Resíduos de Equipamentos Eléctricos e Electrónicos (REEE). Ao assegurar que este produto é eliminado correctamente, o utilizador contribui para prevenir as potenciais consequências negativas para o ambiente e a saúde.

O símbolo ■ presente no produto ou na documentação de acompanhamento significa que este produto não deve ser tratado como lixo doméstico e deve ser entregue junto do ponto de recolha para reciclagem de aparelhos eléctricos e electrónicos adequado. Elimine-o seguindo as normas locais para a eliminação de resíduos. Para mais informações sobre o tratamento, recuperação e reciclagem deste produto, contacte o departamento local adequado, o serviço de recolha de lixo doméstico ou a loja onde adquiriu o produto.

Poupar energia e respeitar o ambiente

• Usar o extractor definindo a velocidade de acordo com a necessidade de extracção real; limitar o uso da função “velocidade intensiva”, se presente. Usar o extractor de uma forma racional permite-lhe limitar o consumo de energia e evitar um desperdício inútil de ar limpo e ar condicionado.
• Não acender a luz do exaustor a menos que seja necessário para iluminar a área de confecção.

Anomalias e soluções

Se algo parecer não funcionar, antes de contactar o serviço de Assistência, efectue os seguintes controlos simples:

Se o exaustor não funciona:

Verifique se:

• não existe uma quebra de corrente.
• foi seleccionada uma velocidade.

Se o exaustor tem um desempenho fraco:

Verifique se:

• a velocidade do motor seleccionada é suficiente para a quantidade de fumo e de vapores libertada.
• a cozinha é suficientemente arejada para permitir a circulação de ar.
• o filtro de carvão não está gasto (exaustor na versão filtrante).

Se o exaustor se tiver desligado durante o funcionamento normal:

Verifique se:

• não existe uma quebra de corrente.
• o dispositivo de interrupção omnipolar não foi activado.

Em caso de eventuais anomalias de funcionamento, antes de ser dirigir ao serviço de Assistência, desligue o aparelho da alimentação eléctrica durante pelo menos 5 segundos, retirando a ficha da tomada, e volte a ligá-lo. Caso a anomalia ainda se verifique, contacte o serviço de assistência.

* Há somente em alguns modelos

Installatie
