Typ produktu	Okap kuchenny
Marka	HOTPOINT
Model	HLC 9.8 LT X/HA
Wysokość (min-maks)	61-82 cm
Szerokość	89,9 cm
Głębokość	50 cm
Średnica przewodu wylotowego	150 mm lub 120 mm w zależności od wersji
Zasilanie elektryczne	230 V - 50 Hz
Typ sterowania	Sterowanie dotykowe szklane (podstawowe)
Liczba prędkości	3 prędkości + funkcja Booster
Timer	Tak, regulowany w zależności od prędkości (10 do 30 min)
Filtr tłuszczowy	Metalowy, zmywalny w zmywarce
Filtr węglowy (wersja z recyrkulacją)	Wymiana co 20 miesięcy, nie nadaje się do mycia
Oświetlenie	2 x halogen 25 W (trzonek G9)
Minimalna odległość nad płytą grzewczą	65 cm (gaz) / 55 cm (elektryczna)
Wersja instalacyjna	Wyciąg na zewnątrz lub recyrkulacja (zestaw opcjonalny)
Automatyczne wyłączenie bezpieczeństwa	Tak
Wskaźnik nasycenia filtrów	Tak (LED dla filtra tłuszczowego i węglowego)
Zgodność	Dyrektywy UE 2006/95/WE, 2004/108/WE, 2009/125/WE

Często zadawane pytania - HLC 9.8 LT X/HA HOTPOINT

Jaka jest minimalna odległość między okapem a płytą grzewczą?

W przypadku kuchenki gazowej minimalna odległość wynosi 65 cm; w przypadku kuchenki elektrycznej wynosi 55 cm. Zawsze przestrzegaj odległości podanej w instrukcji płyty grzewczej, jeśli jest większa.

Jak wyczyścić filtr tłuszczowy?

Metalowy filtr tłuszczowy należy czyścić co najmniej raz w miesiącu. Użyj nieagresywnego detergentu ręcznie lub w zmywarce w niskiej temperaturze w krótkim cyklu. Pociągnij za sprężynowy uchwyt, aby go zdemontować.

Kiedy należy wymienić filtr węglowy?

Filtr węglowy (do wersji z recyrkulacją) należy wymieniać co 20 miesięcy maksymalnie. Nie nadaje się do czyszczenia. Czerwony wskaźnik na okapie sygnalizuje jego nasycenie. Aby go zdemontować, naciśnij oba przednie dźwignie.

Jak wymienić żarówkę halogenową?

Odłącz okap, wyjmij filtry tłuszczowe, a następnie podważ małym śrubokrętem osłonę żarówki. Wymień na żarówkę G9 o maksymalnej mocy 25 W i zamknij osłonę. Używaj rękawiczek, aby uniknąć śladów tłuszczu.

Co zrobić, jeśli okap w ogóle nie działa?

Najpierw sprawdź, czy nie ma przerwy w zasilaniu i czy wybrano prędkość. Jeśli wyłącznik automatyczny zadziałał, włącz go ponownie. Jeśli problem nadal występuje, odłącz okap na 5 sekund, a następnie podłącz go ponownie.

Dlaczego mój okap słabo zasysa?

Może to wynikać ze zbyt niskiej prędkości, słabej wentylacji kuchni (brak dopływu powietrza), nasyconego filtra węglowego (w trybie recyrkulacji) lub zatkanego lub zbyt długiego przewodu wylotowego. Sprawdź te punkty.

Jak ustawić timer?

W modelach Touch control basic naciśnij przycisk T6, aby przypisać wstępnie ustawiony czas do bieżącej prędkości: 30 min na V1, 20 min na V2, 10 min na V3. Timer nie jest dostępny w trybie Booster.

Jak przejść z wersji wyciągowej na wersję z recyrkulacją?

Należy zainstalować zestaw recyrkulacyjny (filtr węglowy i deflektor). Następnie wejdź do menu konfiguracji, naciskając przez 6 sekund przyciski T5 i T6 (okap wyłączony). Użyj T7, aby przełączać między trybem wyciągowym (biała dioda LED) a recyrkulacją (czerwona dioda LED). Potwierdź przyciskiem T1.

Co oznaczają wskaźniki świetlne na okapie?

Migająca biała dioda LED wskazuje, że filtr tłuszczowy wymaga czyszczenia. Migająca czerwona dioda LED sygnalizuje, że filtr węglowy wymaga wymiany (tylko w wersji z recyrkulacją). Naciśnij T7, aby wyłączyć wskaźnik po konserwacji.

Czy mogę używać okapu bez filtra tłuszczowego?

Nie, zabronione jest używanie okapu bez prawidłowo zamontowanego filtra tłuszczowego. Filtr zatrzymuje cząsteczki tłuszczu i chroni silnik. Jego brak może prowadzić do ryzyka pożaru i uszkodzenia urządzenia.

INSTRUKCJA OBSŁUGI HLC 9.8 LT X/HA HOTPOINT

Instrukcja obsługi,2

Montaż,3

Ostrzeżenia,18

Serwis Techniczny,23

Instalacja,48

Elementy sterownicze CHIMNEY-LUCE,49

Konserwacja i pielęgnacja,50

Usterki i środki zaradcze,51

TR

Türkçe

! Instrukcję należy zachować w celu późniejszego korzystania. W przypadku sprzedaży, odstąpienia lub przeniesienia urządzenia, należy upewnić się, że jest ona do niego dołączona.
! Instrukcję należy uważnie przeczytać: zawiera ona ważne informacje na temat instalacji, użytkowania i bezpieczeństwa.

! Nie wolno wprowadzać zmian o charakterze elektrycznym lub mechanicznym do urządzenia lub przewodów odprowadzających.

Bezpieczeństwo ogólne

- Minimalna odległość między powierzchnią płyty grzejnej, na której stawiane są naczynia, a najniższą częścią okapu nie może wynosić mniej niż:

65 cm, jeśli okap jest zainstalowany nad gazową płytą grzejną
55 cm, jeśli okap jest zainstalowany nad elektryczną płytą grzejną.

Jeśli w instrukcji instalacji gazowej płyty grzejnej wskazana jest większa minimalna odległość od okapu, należy ją zachować.

• Okap wyposażony jest w rozporowe kołki mocujące, które są odpowiednie do większości ścian/sufitów. Należy jednak skonsultować się z wykwalifikowanym technikiem, w celu potwierdzenia, czy materiały są odpowiednie do danego rodzaju ściany/sufitu, które muszą utrzymać ciężar okapu.
• Uwaga! Nie podłączać urządzenia do sieci elektrycznej, dopóki instalacja nie zostanie w pełni zakończona.
• Przed przystąpieniem do jakichkolwiek czynności związanych z czyszczeniem lub konserwacją, należy odłączyć okap od zasilania elektrycznego, wyjmując wtyczkę z kontaktu lub wyłączając wyłącznik główny lokalu mieszkalnego.
• Do wykonywania wszystkich prac instalacyjnych i konserwacyjnych, należy korzystać z rękawic roboczych.
• Urządzenie nie powinno być użytkowane przez dzieci lub osoby o ograniczonej sprawności fizycznej, zmysłowej lub umysłowej oraz nieposiadające odpowiedniego doświadczenia lub

wiedzy, o ile nie znajdują się one pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo bądź nie zostały przez tę osobę przeszkolone w zakresie obsługi urządzenia.

- Należy pilnować, aby dzieci nie bawiły się urządzeniem.

- Nie należy nigdy korzystać z urządzenia bez prawidłowo zamontowanego filtra przeciwtłuszczowego!

- Na okapie NIGDY nie należy stawiać żadnych przedmiotów, chyba że taka możliwość zostanie wyraźnie wskazana.

- W pomieszczeniu należy zapewnić odpowiednią wentylację, jeśli okap kuchenny jest używany równocześnie z innymi urządzeniami na gaz lub inne paliwa.

- Powietrze zasysane przez okap nie może być odprowadzane do przewodu wylotowego spalin wytworzonych przez urządzenia gazowe lub pracujące na innych paliwach.

- Należy przestrzegać wszystkich przepisów dotyczących odprowadzania powietrza.

- Surowo zabrania się gotowania potraw na otwartym ogniu pod okapem; stosowanie otwartego ognia szkodzi filtrom i może być źródłem pożarów, dlatego też należy go bezwzględnie unikać.

- Zaleca się stałe nadzorowanie potraw podczas ich smażenia, aby zapobiec zapaleniu się rozgrzanego oleju.

- Jeśli chodzi o środki techniczne oraz środki bezpieczeństwa, jakie muszą zostać zastosowane przy

odprowadzaniu dymów, należy ściśle przestrzegać przepisów lokalnych władz.

- Urządzenie powinno być często myte, zarówno wewnątrz, jak i na zewnątrz (CO NAJMNIEJ RAZ W MIESIĄCU, przy czym należy przestrzegać konkretnych wskazówek konserwacyjnych zawartych w niniejszej instrukcji).

- Nieprzestrzeganie zasad związanych z czyszczeniem okapu oraz z wymianą i czyszczeniem filtrów stwarza niebezpieczeństwo pożaru.

- Nie korzystać z okapu bez prawidłowo zamontowanych lamp, ani też nie pozostawiać go w takim stanie w związku z możliwym niebezpieczeństwem porażenia prądem elektrycznym.

- Producent nie ponosi żadnej odpowiedzialności za problemy z urządzeniem oraz za jego uszkodzenia lub pożary wynikłe z nieprzestrzegania wskazówek zawartych w niniejszej instrukcji.

- Uwaga! Dostępne części mogą się bardzo mocno rozgrzać, jeśli korzysta się z nich wraz z urządzeniami do gotowania.

- Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach fizycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie powinny bawić się urządzeniem. Prace związane z czyszczeniem i konserwacją

nie mogą być wykonywane przez dzieci, jeśli nie są one nadzorowane.

TR

Uyarılar

! Nigdy nie korzystać z usług nieautoryzowanych techników.

Podać:

• Rodzaj usterki;
  • Model urządzenia (Mod.)
• Numer seryjny (S/N)

Te ostatnie informacje można znaleźć na tabliczce znamionowej umieszczonej na urządzeniu.

TR

Teknik Servis

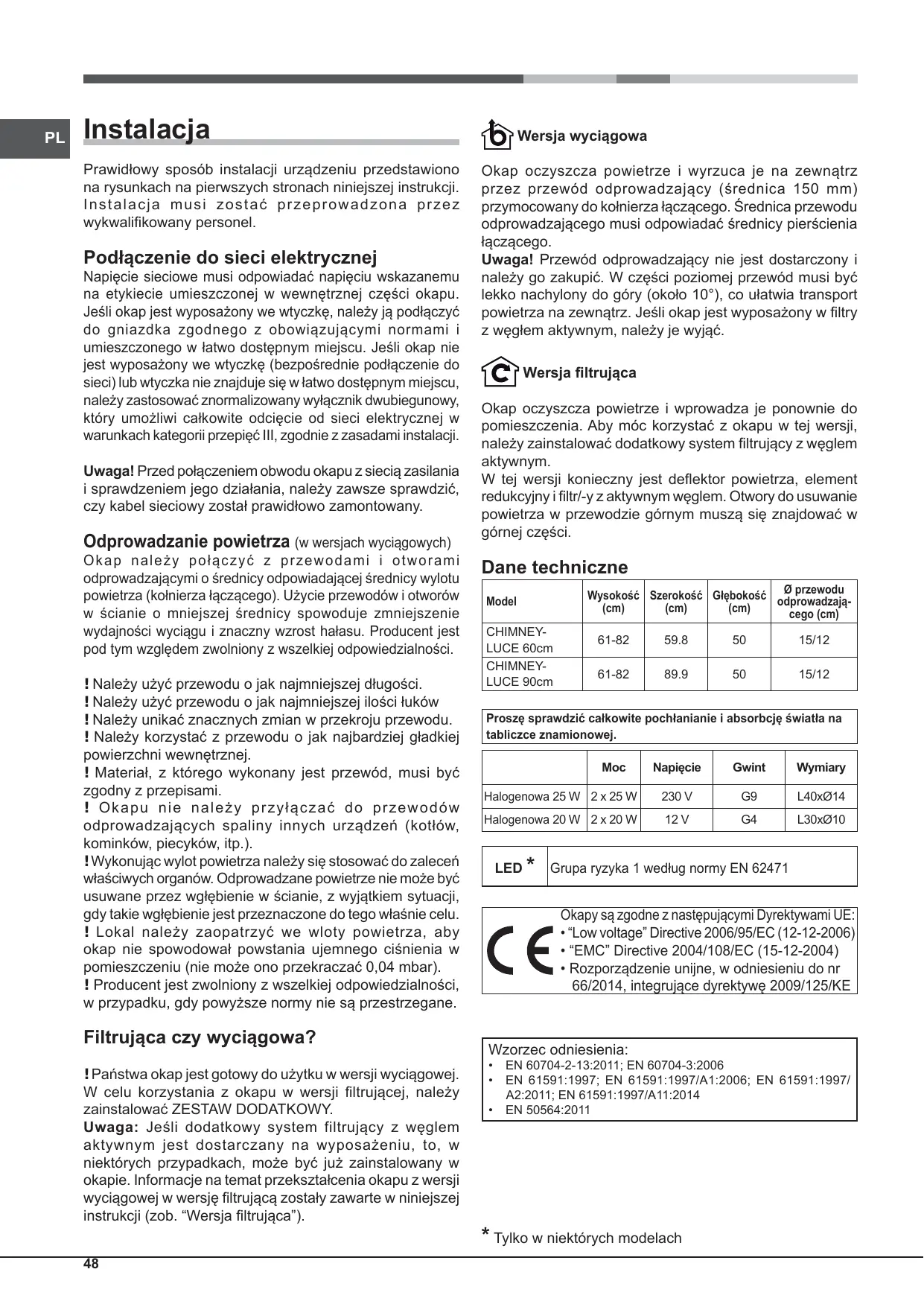

Prawidłowy sposób instalacji urządzeniu przedstawiono na rysunkach na pierwszych stronach niniejszej instrukcji. Instalacja musi zostać przeprowadzona przez wykwalifikowany personel.

Podłączenie do sieci elektrycznej

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na etykiecie umieszczonej w wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu. Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwia całkowite odcięcie od sieci elektrycznej w warunkach kategorii przepięć III, zgodnie z zasadami instalacji.

Uwaga! Przed połączeniem obwodu okapu z siecią zasilania i sprawdzeniem jego działania, należy zawsze sprawdzić, czy kabel sieciowy został prawidłowo zamontowany.

Odprowadzanie powietrza (w wersjach wyciągowych)

Okap należy połączyć z przewodami i otworami odprowadzającymi o średnicy odpowiadającej średnicy wylotu powietrza (kołnierza łączącego). Użycie przewodów i otworów w ścianie o mniejszej średnicy spowoduje zmniejszenie wydajności wyciągu i znaczny wzrost hałasu. Producent jest pod tym względem zwolniony z wszelkiej odpowiedzialności.

! Należy użyć przewodu o jak najmniejszej długości.
! Należy użyć przewodu o jak najmniejszej ilości łuków
! Należy unikać znacznych zmian w przekroju przewodu.
! Należy korzystać z przewodu o jak najbardziej gładkiej powierzchni wewnętrznej.
! Materiał, z którego wykonany jest przewód, musi być zgodny z przepisami.
! Okapu nie należy przyłączać do przewodów odprowadzających spaliny innych urządzeń (kotłów, kominków, piecyków, itp.).
! Wykonując wylot powietrza należy się stosować do zaleceń właściwych organów. Odprowadzane powietrze nie może być usuwane przez gwłębienie w ścianie, z wyjątkiem sytuacji, gdy takie gwłębienie jest przeznaczone do tego właśnie celu.
! Lokal należy zaopatrzyć we wloty powietrza, aby okap nie spowodował powstania ujemnego ciśnienia w pomieszczeniu (nie może ono przekraczać 0,04 mbar).
! Producent jest zwolniony z wszelkiej odpowiedzialności, w przypadku, gdy powyższe normy nie są przestrzegane.

Filtrująca czy wyciągowa?

! Państwa okap jest gotowy do użytku w wersji wyciągowej. W celu korzystania z okapu w wersji filtrującej, należy zainstalować ZESTAW DODATKOWY.

Uwaga: Jeśli dodatkowy system filtrujący z węglem aktywnym jest dostarczany na wyposażeniu, to, w niektórych przypadkach, może być już zainstalowany w okapie. Informacje na temat przekształcenia okapu z wersji wyciągowej w wersję filtrującą zostały zawarte w niniejszej instrukcji (zob. "Wersja filtrująca").

Wersja wyciągowa

Okap oczyszcza powietrze i wyrzuca je na zewnątrz przez przewód odprowadzający (średnica 150 mm) przymocowany do kołnierza łączącego. Średnica przewodu odprowadzającego musi odpowiadać średnicy pierścienia łączącego.

Uwaga! Przewód odprowadzający nie jest dostarczony i należy go zakupić. W części poziomej przewód musi być lekko nachylony do góry (około 10°), co ułatwia transport powietrza na zewnątrz. Jeśli okap jest wyposażony w filtry z węgłem aktywnym, należy je wyjąć.

Wersja filtrująca

Okap oczyszcza powietrze i wprowadza je ponownie do pomieszczenia. Aby móc korzystać z okapu w tej wersji, należy zainstalować dodatkowy system filtrujący z węglem aktywnym.

W tej wersji konieczny jest deflektor powietrza, element redukcyjny i filtr/-y z aktywnym węglem. Otwory do usuwanie powietrza w przewodzie górnym muszą się znajdować w górnej części.

Dane techniczne

Model	Wysokość (cm)	Szerokość (cm)	Głębokość (cm)	∅ przewodu odprowadzającego (cm)
CHIMNEY-LUCE 60cm	61-82	59.8	50	15/12
CHIMNEY-LUCE 90cm	61-82	89.9	50	15/12

Proszę sprawdzić całkowite pochłanianie i absorbcję światła na tabliczce znamionowej.

	Moc	Napięcie	Gwint	Wymiary
Halogenowa 25 W	2 x 25 W	230 V	G9	L40x∅14
Halogenowa 20 W	2 x 20 W	12 V	G4	L30x∅10

LED ^*

Grupa ryzyka 1 według normy EN 62471

Okapy są zgodne z następującymi Dyrektywami UE:

• "Low voltage" Directive 2006/95/EC (12-12-2006)
• “EMC” Directive 2004/108/EC (15-12-2004)
• Rozporządzenie unijne, w odniesieniu do nr 66/2014, integrujące dyrektywę 2009/125/KE

Wzorzec odniesienia:

• EN 60704-2-13:2011; EN 60704-3:2006
• EN 61591:1997; EN 61591:1997/A1:2006; EN 61591:1997/A2:2011; EN 61591:1997/A11:2014
• EN 50564:2011

Tylko w niektórych modelach

Elementy sterownicze CHIMNEY-LUCE

Naciśnięcie przycisku przy wyłączonym okapie, powoduje ustawienie pierwszej prędkości. Naciśnięcie przycisku podczas pracy okapu powoduje jego przejście w stan OFF.

T2 Prędkość 1

Naciśnięcie przycisku powoduje przejście okapu z poprzedniego stanu do prędkości 1.

T3 Prędkość 2

Naciśnięcie przycisku powoduje przejście okapu z poprzedniego stanu do prędkości 2.

T4 Prędkość 3

Naciśnięcie przycisku powoduje przejście okapu z poprzedniego stanu do prędkości 3.

T5 Booster

Naciśnięcie przycisku powoduje przejście okapu z poprzedniego stanu do prędkości intensywnej. Ustawienie jest ograniczone w czasie; po upływie określonego czasu okap powraca do poprzednio ustawionej prędkości; naciśnięcie przycisku prędkości (T2, T3 lub T4) spowoduje wyjście z funkcji booster i ustawienie wybranej prędkości.

T6 Timer

Pojedyncze naciśnięcie T6 pozwala na przypisanie ustawionego wcześniej okresu czasu timera każdej prędkości. (V) [V1 – 30 min, V2 – 20 min, V3 – 10 min]

Po jego upływie, okap przechodzi automatycznie w stan OFF. Timer można ustawiać jedynie dla prędkości ręcznych, a nie dla funkcji booster.

T7 Sygnalizacja filtra przeciwtłuszczowego i przeciwzapachowego

Po upływie pewnej ilości godzin użytkowania, konieczne jest wyczyszczenie/wymiana filtra przeciwtłuszczowego (A) i filtra przeciwzapachowego (B) - drugi z filtrów jedynie w przypadku okapów filtrujących.

Moment przeprowadzenia tych czynności jest sygnalizowany miganiem diody o kolorze przypisanym do danego filtra (biały do filtrów przeciwtłuszczowych, czerwony dla filtra przeciwzapachowego).

Po wyczyszczeniu/wymianie filtrów należy nacisnąć przycisk T7 w celu wyłączania diody sygnalizacyjnej.

T8 ON/OFF oświetlenia

Umożliwia włączenie i wyłączenie oświetlenia roboczego okapu.

Konfiguracja okapu

Przy wyłączonym urządzeniu, można uzyskać dostęp do menu konfiguracji naciskając przyciski T5 i T6 przez 6 sekund. Włącza się wówczas T7, która informuje o rodzaju instalacji przy użyciu dwóch kolorów diody LED: biały dla instalacji wyciągowej (ustawienie domyślne), czerwony dla instalacji filtrującej. Rodzaj instalacji można zmienić naciskając cyklicznie przycisk T7, co spowoduje zmienianie się kolorów diod LED.

Wyłączanie okapu

Okap można wyłączyć ręcznie naciskając przycisk T1 (ON/OFF). W przypadku ustawienia timera, okap wyłączy się automatycznie po upływie ustawionego czasu.

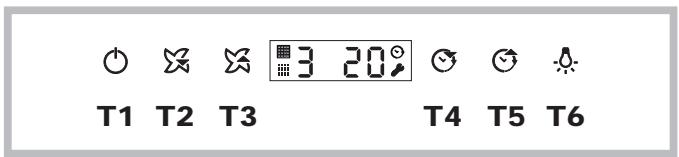

Modele z Touch control glass + wyświetlacz (medium)

HLC9.BLAIX/HA

T1 ON/OFF silnika

Naciśnięcie przycisku przy wyłączonym okapie, powoduje ustawienie pierwszej prędkości. Naciśnięcie przycisku podczas pracy okapu powoduje jego przejście w stan OFF.

T2 Prędkość -

Naciśnięcie przycisku powoduje przejście okapu do poprzedniej prędkości.

T3 Prędkość +

Przy okapie pracującym z prędkością 3, naciśnięcie tego przycisku powoduje włączenie prędkości intensywnej

Okres pracy z prędkością intensywną jest ograniczony; po jego upływie, okap powraca do ustawionej wcześniej prędkości.

T4 Timer “-”

Timer umożliwia ustawienie czasu, po upływie którego okap przechodzi w stan OFF; jeśli dokona się ustawienia timera, a następnie zmieni prędkość naciskając T2, T3 lub T4, timer wyłączy się.

Naciskając przycisk T4 skraca się czas ustawiony na timerze o 5 minut.

T5 Timer “+”

Naciskając jeden raz przycisk, ustawia się timer na 5 minut; każde następne naciśnięcie przycisku powoduje zwiększenie tej wartości o kolejne 5 minut.

T6 ON/OFF oświetlenia

Umożliwia włączenie i wyłączenie oświetlenia roboczego okapu.

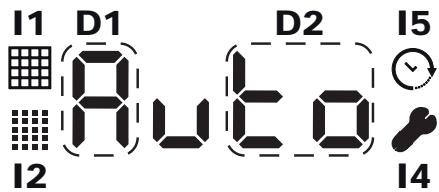

D1: Poz. prędkości
D2: Zespół 2 pozycji czasu
I1: Wskaźnik filtra przeciwtłuszczowego
I2: Wskaźnik filtra węglowego
14: Wskaźnik menu
15: Wskaźnik timera

Sygnalizacja filtra przeciwtłuszczowego i przeciwzapachowego

Po upływie pewnej ilości godzin użytkowania, konieczne jest wyczyszczenie/wymiana filtra przeciwtłuszczowego (A) i/lub filtra przeciwzapachowego (B) - drugi z filtrów jedynie w przypadku okapów filtrujących.

Zapalenie się kontrolki I1 informuje o nasyceniu filtra przeciwtłuszczowego, zaś zapalenie się kontrolki I2 informuje o nasyceniu filtra przeciwzapachowego (jedynie w przypadku okapów w trybie filtrującym).

W celu zresetowania licznika, należy nacisnąć na 3 sekundy T5 + T4 przy włączonym okapie.

Ustawienie rodzaju okapu

Możliwe jest ustawienie jednego z dwóch trybów roboczych okapu: wyciągowego (ustawienie domyślne) lub filtrującego. W celu zmiany ustawienia, należy:

• przy okapie w stanie OFF naciskając przez dłuższą chwilę T4 i T5 uzyskuje się dostęp do menu, co jest sygnalizowane sygnałem dźwiękowym i włączeniem się na wyświetlaczu ikony I4 oraz napisu C1-0;
• menu można przeglądać przy użyciu przycisków T4 i T5. Przy użyciu T4 przegląda się poszczególne hasła menu (C1, C2, C3, C4, itd.), zaś przy użyciu T5 wybiera się hasła z menu (0, 1 lub 0, 1, 2);
• w celu ustawienia rodzaju okapu, należy wejść do menu, wybrać przy użyciu T4 hasło C6, a następnie przy użyciu T5 ustawić wartość 0, w celu włączenia trybu wyciągowego, lub wartość 1, w celu włączenia trybu filtrującego. Na koniec należy nacisnąć przycisk T1.

Wyłączanie okapu

Okap można wyłączyć ręcznie naciskając przycisk T1 (ON/OFF). Jeśli okap pozostaje włączony w trybie ręcznym, jego wyłączenie nastąpi automatycznie po upływie pewnego okresu “bezpieczeństwa”. W przypadku ustawienia timera, okap wyłączy się automatycznie po upływie ustawionego czasu.

Konserwacja i pielęgnacja

Uwaga! Przed przystąpieniem do jakichkolwiek czynności związanych z czyszczeniem lub konserwacją, należy odłączyć okap od zasilania elektrycznego, wyjmując wtyczkę z kontaktu lub wyłączając wyłącznik główny lokalu mieszkalnego.

Pierwsze czyszczenie

• Zdjąć folie ochronne
• Usnąć zanieczyszczenia wilgotną gąbką z małą ilością neutralnego mydła
• Spłukać wilgotną szmatką
• Wytrzeć miękką szmatką; jeśli okap jest ze stali nierdzewnej, należy wycierać zgodnie z kierunkiem satynowania metalu

Czyszczenie okresowe

Okap należy często czyścić (przynajmniej z tą samą częstotliwością, z jaką przeprowadza się konserwację filtrów tłuszczowych), zarówno w środku, jak i z zewnątrz. Do czyszczenia należy użyć wilgotnej szmatki, neutralnego detergentu w płynie i letniej wody.

Należy unikać stosowania produktów o właściwościach ściernych lub korozyjnych.

Uwaga: Nieprzestrzeganie zasad związanych z czyszczeniem okapu i wymianą filtrów stwarza niebezpieczeństwo pożaru. W związku z tym zaleca się ściśle przestrzegać podanych instrukcji. Producent nie ponosi żadnej odpowiedzialności za ewentualne uszkodzenia silnika lub pożary spowodowane niewłaściwą konserwacją bądź nieprzestrzeganiem wyżej wskazanych zaleceń.

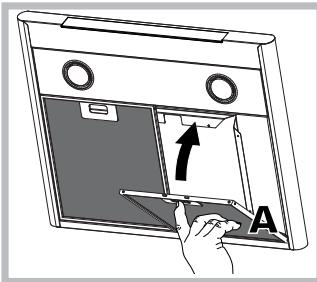

Konserwacja filtrów przeciwtłuszczowych (A)

Filtr przeciwtłuszczowy zatrzymuje cząsteczki tłuszczu powstające podczas gotowania; należy go czyścić co najmniej raz na miesiąc przy użyciu łagodnych detergentów, ręcznie lub w zmywarce w niskich temperaturach i w krótkim cyklu mycia.

Aby rozmontować filtr tłuszczów, należy pociągnąć sprężynowy uchwyt zwalniający. Po myciu w zmywarce metalowy filtr przeciwtłuszczowy może stracić kolor, ale jego zdolność filtrowania nie zmienia się.

Konserwacja filtra węglowego (B)

Filtr węglowy zatrzymuje nieprzyjemne zapachy powstające podczas gotowania. Nasycenie filtra węglowego następuje po jego dłuższym lub krótszym użytkowaniu w zależności od rodzaju kuchni i regularności czyszczenia filtra tłuszczowego. Wkład należy w każdym razie wymieniać przynajmniej co dwadzieścia miesiące.

Ten filtr NIE może być myty ani regenerowany

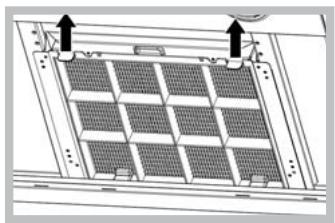

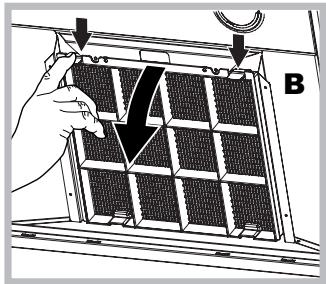

Demontaż: Wyjąć filtr z aktywnym węglem naciskając dwie umieszczone z przodu dźwignie, które mocują go do okapu.

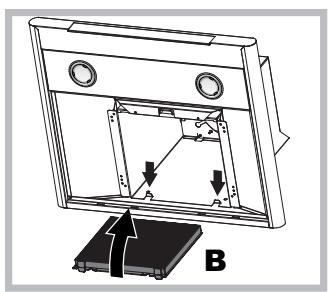

Montaż: Zaczepić filtr z aktywnym węglem najpierw z tyłu na metalowych wypustkach okapu, a następnie z przodu naciskając dwie dźwignie.

Odłączyć urządzenie od sieci zasilania elektrycznego i wyjąć filtry przeciwtłuszczowe.

Uwaga! Przed dotknięciem żarówek, należy upewnić się, że są zimne.

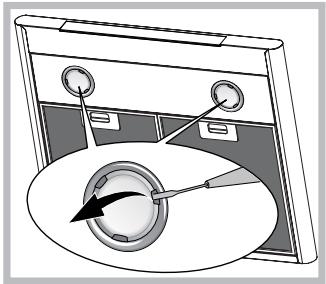

1. Zdjąć osłone podważając ją małym, płaskim śrubokrętem lub podobnym narzędziem.
2. Wymienić uszkodzoną żarówkę. Stosować wyłącznie żarówki o takich samych parametrach technicznych jak uszkodzone żarówki

(szczegółowe informacje w danych technicznych podanych w instrukcji).

1. Zamknąć osłonę (mocowanie zatrzaskowe).

Wymiana żarówek LED \*

Okap jest wyposażony w system oświetlenia oparty na technologii LED. Diody Led gwarantują optymalne oświetlenie, dłuższą żywotność i mniejsze zużycie energii w porównaniu z tradycyjnymi żarówkami. W celu wymiany, należy się zwrócić do serwisu.

Kabel elektryczny

Jeśli kabel zasilania jest uszkodzony, może zostać wymieniony przez producenta lub jego serwis obsługi technicznej, tak aby uniknąć jakiegokolwiek ryzyka.

USUWANIE

To urządzenie posiada znak zgodności z Dyrektywą Europejską 2012/19/WE, Waste Electrical and Electronic Equipment (WEEE). Upewniając się, że ten produkt zostanie usunięty w prawidłowy sposób, użytkownik przyczynia się do zapobiegania potencjalnemu negatywnemu wpływowi na środowisko i zdrowie.

* Tylko w niektórych modelach

Symbol na produkcie lub na dołączonej do niego dokumentacji informuje, że to urządzenie nie powinno być traktowane jak zwykłe odpady domowe, lecz musi zostać przekazane do odpowiedniego punktu zbiórki urządzeń elektrycznych i elektronicznych w celu recyklingu. Należy je zezłomować, stosując się do lokalnych przepisów w zakresie usuwania odpadów. W celu uzyskania dodatkowych informacji dotyczących unieszkodliwiania, odzyskiwania i recyklingu tego produktu, należy się skontaktować z właściwym miejscowym urzędem, z punktem zbiórki odpadów pochodzących z gospodarstw domowych lub ze sklepem, w którym produkt został zakupiony

Oszczędzaj energię i respektuj środowisko

• Proszę używać okapu kuchennego z ustawieniem szybkości odpowiadającym rzeczywistym potrzebom; proszę ograniczyć korzystanie z funkcji „intensywnej prędkości“, jeśli obecna. Korzystanie z okapu kuchennego w racjonalny sposób pozwoli na ograniczenie zużycia energii i uniknięcie niepotrzebnego marnowania czystego i klimatyzowanego powietrza.
• Proszę nie włączać oświetlenia okapu kuchennego, chyba że konieczne jest oświetlenie powierzchni gotowania.

Usterki i środki zaradcze

Jeśli w działaniu urządzenia dojdzie do usterek, przed skontaktowaniem się z Serwisem Technicznym, należy przeprowadzić następujące proste kontrole:

Jeśli okap nie działa:

Sprawdzić czy:

• dopływ prądu nie został przerwany.
• wybrano jedną z prędkości.

Jeśli skuteczność działania okapu jest niska:

Sprawdzić czy:

• Wybrana prędkość silnika jest odpowiednia do ilości uwalnianych spalin i oparów.
• Kuchnia jest wystarczająco wietrzona, umożliwiając prawidłowy dopływ powietrza.
• Filtr węglowy nie jest zużyty (okap w wersji filtrującej).

Jeśli okap wyłączyć się podczas zwykłej pracy:

Sprawdzić czy:

• dopływ prądu nie został przerwany.
• nie doszło do interwencji urządzenia wielobiegunowego.

W przypadku usterek w działaniu urządzenia, przed skontaktowaniem się z Serwisem Technicznym, należy odłączyć urządzenie od zasilania na co najmniej 5 sekund, wyjmując wtyczkę z gniazdka, i ponownie przyłączyć. Jeśli usterka nie znika, należy skontaktować się z serwisem technicznym.

Kurulum
