HGF 6.8 AB X/HA - Exaustor de cozinha HOTPOINT - Manual de utilização gratuito

Tipo de produto	Exaustor de cozinha
Marca	HOTPOINT
Modelo	HGF 6.8 AB X/HA
Altura (min-máx)	61-82 cm
Largura	59,8 cm
Profundidade	50 cm
Diâmetro do duto de exaustão	150/120 mm
Iluminação	LED (grupo de risco 1 conforme EN 62471)
Alimentação elétrica	230 V ~ 50 Hz
Potência de iluminação	2 x 25 W (halogênio) ou LED conforme modelo
Número de velocidades	4 (incluindo 1 booster)
Comando	Tátil
Função temporizador	Sim (em modelos com tela)
Tipo de instalação	Exaustão externa ou recirculação (kit opcional)
Filtro de gordura	Metálico, lavável na máquina de lavar louça
Filtro de carvão	Substituir a cada 20 meses (conforme uso)
Distância mínima de segurança	65 cm (fogão a gás), 55 cm (fogão elétrico)
Normas	CE, diretivas 2006/95/CE, 2004/108/CE

Perguntas frequentes - HGF 6.8 AB X/HA HOTPOINT

Qual é a distância mínima entre o exaustor e o fogão?

A distância mínima é de 65 cm para fogão a gás e de 55 cm para fogão elétrico. Respeite também as recomendações do manual do fogão.

Como limpar o filtro de gordura?

O filtro de gordura metálico deve ser limpo pelo menos uma vez por mês à mão com um detergente não agressivo ou na máquina de lavar louça a baixa temperatura em ciclo curto. Puxe a alavanca de mola para removê-lo.

Quando é necessário substituir o filtro de carvão?

O filtro de carvão deve ser substituído a cada 20 meses aproximadamente, conforme o uso. Este filtro não se lava nem se regenera.

Como substituir uma lâmpada defeituosa?

Desconecte o exaustor da rede elétrica, retire os filtros de gordura e, em seguida, faça alavanca na proteção com uma pequena chave de fenda plana. Substitua a lâmpada por uma de mesmas características (ver dados técnicos). Para lâmpadas LED, contacte o serviço de assistência.

Para que serve a função booster?

A função booster ativa uma velocidade intensiva durante 5 minutos, após os quais o exaustor retorna automaticamente à velocidade anterior. Pressione o botão T4 ou T5 conforme o modelo.

Como ajustar o temporizador de desligamento automático?

Nos modelos com tela, pressione a tecla T5 para atrasar o desligamento em 5 minutos a cada pressão. A contagem regressiva é exibida na tela. O temporizador só funciona em velocidade manual.

Como configurar o exaustor em modo exaustão ou recirculação?

Pressione a tecla T4 (ou T5 conforme modelo) por cerca de 6 segundos, com o aparelho desligado. O símbolo piscante indica o modo atual: quadrado no canto inferior esquerdo para exaustão, à direita para recirculação. Pressione T4 para alterar e T1 para confirmar.

O que fazer se o exaustor não funcionar?

Verifique primeiro se não há corte de energia e se uma velocidade está selecionada. Se o problema persistir, desconecte o exaustor por 5 segundos e reconecte. Consulte o serviço de assistência se a anomalia continuar.

Por que o ícone de velocidade está piscando?

A intermitência indica a saturação dos filtros: T2 para o filtro de gordura, T3 para o filtro de carvão. Limpe ou substitua os filtros e, em seguida, reinicie o contador pressionando T5 (ou T4) por 3 segundos.

O exaustor faz barulho, é normal?

Um certo nível sonoro é normal, especialmente em velocidade intensiva. Certifique-se de que o duto de exaustão está bem fixado e que não há obstrução. Se o ruído for excessivo, verifique a montagem ou contacte a assistência.

MANUAL DE UTILIZADOR HGF 6.8 AB X/HA HOTPOINT

Instruções para a utilização

EXAUSTOR

Índice

Instruções para a utilização, 1

Advertências, 14

Assistência, 28

Instalação, 47

Comandos GLASS, 48

Manutenção e cuidado, 49

Anomalias e soluções, 50

NL

Nederlands

! É importante guardar este manual para poder consultá-lo a qualquer momento. Em caso de venda, cessão ou transferência, assegure-se de que este permanece junto com o produto.

! Leia atentamente as instruções: contêm informações importantes sobre a instalação, o uso e a segurança.

! Não efetue alterações elétricas ou mecânicas no produto ou nas condutas de descarga.

Segurança geral

• A distância mínima entre a superfície de suporte dos recipientes no dispositivo de cozedura e a parte mais baixa do exaustor de cozinha não deve ser inferior a:

65 cm se o exaustor for instalado sobre uma placa de cozedura a gás

55 cm se o exaustor for instalado sobre uma placa de cozedura elétrica.

Se as instruções de instalação do dispositivo de cozedura a gás especificarem uma distância maior, é necessário considerá-la.

• O exaustor dispõe de buchas de fixação adequadas à maioria das paredes/tetos. Ainda assim, é necessário contactar um técnico qualificado para assegurar a idoneidade dos materiais consoante o tipo de parede/teto, que deve ser suficientemente robusto para suportar o peso do exaustor.
• Atenção! Não ligue o aparelho à rede elétrica até que a instalação esteja totalmente concluída.
• Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede elétrica retirando a ficha da tomada ou desligando o interruptor geral da casa.
• Para todas as operações de instalação e manutenção, utilizar luvas de proteção.
• O aparelho não se destina ao uso por parte de crianças ou pessoas com capacidades físicas, sensoriais e/ou mentais reduzidas ou sem experiência e conhecimentos, a menos que se encontrem sob supervisão ou tenham recebido instruções sobre o uso do aparelho por parte de uma pessoa responsável pela sua segurança.
• As crianças devem ser supervisionadas para que não brinquem com o aparelho.
• Nunca utilizar o produto sem filtro de gordura corretamente instalado!
• O exaustor NUNCA deve ser utilizado como plano de apoio, salvo indicação expressa em contrário.
• O local deve dispor de ventilação suficiente quando o exaustor é utilizado em simultâneo com outros aparelhos que utilizem gás ou outros combustíveis.
• O ar aspirado não deve ser dirigido para uma conduta usada para a descarga de fumos produzidos por aparelhos de combustão a gás ou outros combustíveis.
• Respeite todas as normativas referentes à descarga do ar.
• É severamente proibido cozinhar alimentos em chama livre sob o exaustor; a utilização de chamas livres danifica os filtros e pode provocar incêndios, como tal, deve ser evitada.
• É aconselhável manter sob controlo constante a fritura de alimentos, para evitar que o óleo aquecido entre em combustão.
• Em relação às medidas técnicas e de segurança a adotar para a descarga dos fumos, siga escrupulosamente os regulamentos das autoridades locais competentes.
• É aconselhável limpar frequentemente o produto, quer interna quer externamente (PELO MENOS UMA VEZ POR MÊS; de qualquer forma, respeite as instruções de manutenção indicadas neste manual).
• O incumprimento das normas de limpeza do exaustor e da substituição e limpeza dos filtros implica risco de incêndio.
• Não utilize ou deixe o exaustor sem lâmpadas corretamente montadas, por possível risco de choque elétrico.
• Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados pelo aparelho, derivados do incumprimento das instruções presentes neste manual.
• Atenção! As partes acessíveis podem ficar muito quentes se utilizadas com aparelhos de cozedura.
• O presente aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimentos,

caso sejam adequadamente vigiadas ou caso tenham recebido instruções relativas ao uso do aparelho de forma segura e tenham conhecimento dos perigos associados. As crianças não devem brincar com o aparelho. As operações de limpeza e manutenção não devem ser efetuadas por crianças sem vigilância.

! Nunca recorra a técnicas não autorizadas.

Comunique:

• o tipo de avaria;
• o modelo da boa (Mod.);
• o número de série (S/N);

Estas últimas informações encontram-se na placa de identificação situada no aparelho.

NL

Service

! Não recorra nunca a técnicos não autorizados.

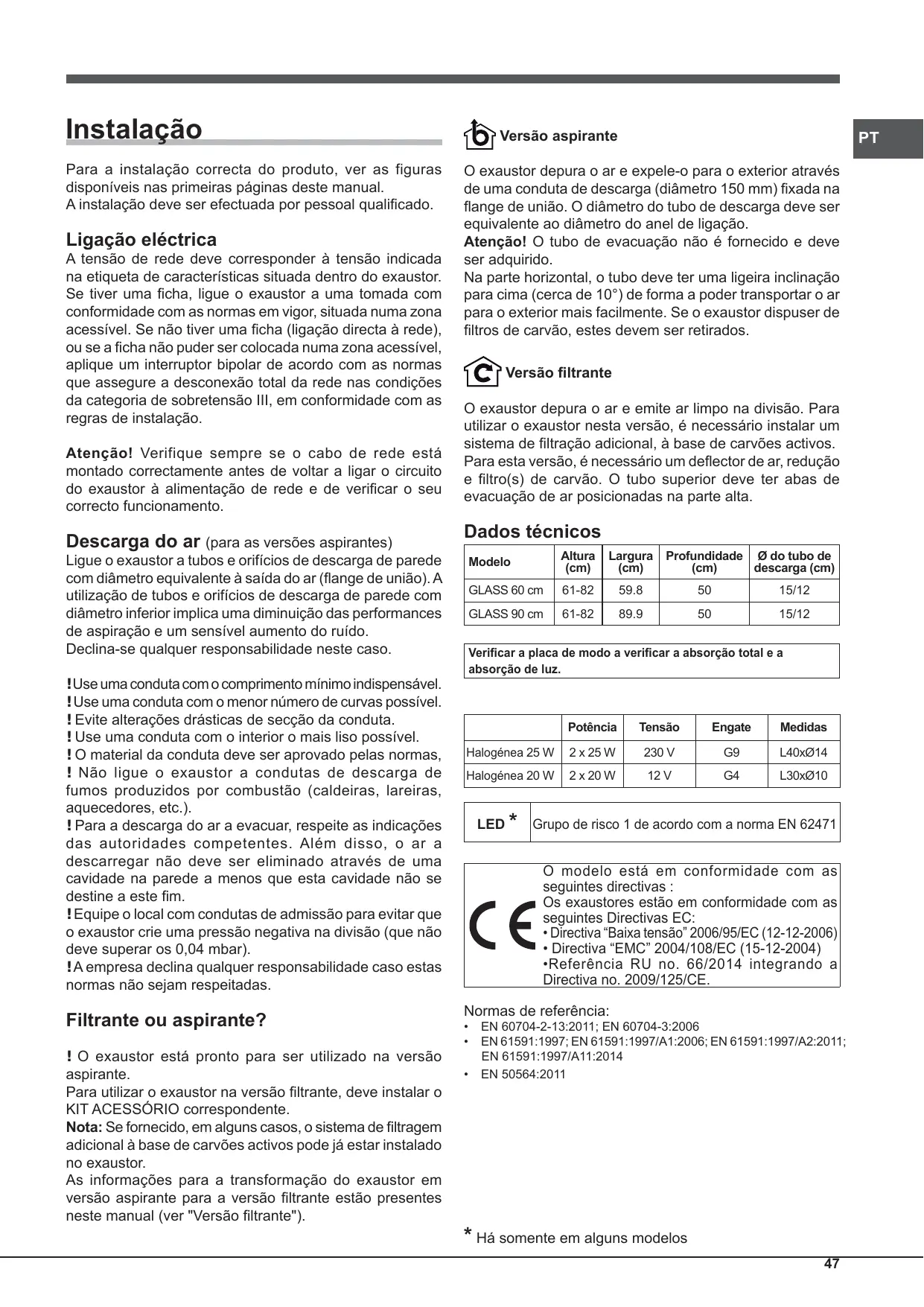

Para a instalação correta do produto, ver as figuras disponíveis nas primeiras páginas deste manual.

A instalação deve ser efetuada por pessoal qualificado.

Ligação elétrica

A tensão de rede deve corresponder à tensão indicada na etiqueta de características situada dentro do exaustor. Se tiver uma ficha, ligue o exaustor a uma tomada em conformidade com as normas em vigor, situada numa zona acessível. Se não tiver uma ficha (ligação direta à rede), ou se a ficha não puder ser colocada numa zona acessível, aplique um interruptor bipolar de acordo com as normas que assegurem a desconexão total da rede nas condições da categoria de sobretensão III, em conformidade com as regras de instalação.

Atenção! Verifique sempre se o cabo de rede está montado corretamente antes de voltar a ligar o circuito do exaustor à alimentação de rede e de verificar o seu correto funcionamento.

Descarga do ar (para as versões aspirantes)

Ligue o exaustor a tubos e orifícios de descarga de parede com diâmetro equivalente à saída do ar (flange de união). A utilização de tubos e orifícios de descarga de parede com diâmetro inferior implicará uma diminuição das performances de aspiração e um sensível aumento do ruído.

Declina-se qualquer responsabilidade neste caso.

! Use uma conduta com o comprimento mínimo indispensável. ! Use uma conduta com o menor número de curvas possível. ! Evite alterações drásticas de secção da conduta. ! Use uma conduta com o interior o mais liso possível. ! O material da conduta deve ser aprovado pelas normas. ! Não ligue o exaustor a condutas de descarga de fumos produzidos por combustão (caldeiras, lareiras, aquecedores, etc.). ! Para a descarga do ar a evacuar, respeite as indicações das autoridades competentes. Além disso, o ar a descarregar não deve ser eliminado através de uma cavidade na parede a menos que esta cavidade não se destine a este fim. ! Equipe o local com condutas de admissão para fazer que o exaustor crie uma pressão negativa na divisão (que não deve superar os 0,04 mbar). ! A Empresa declina qualquer responsabilidade caso estas normas não sejam respeitadas.

Filtrante ou aspirante?

! O exaustor está pronto para ser utilizado na versão aspirante.

Para usar o exaustor na versão filtrante, deve instalar o KIT ACESSÓRIO correspondente.

Nota: Se fornecido, em alguns casos, o sistema de filtragem adicional à base de carvões ativos pode já estar instalado no exaustor.

As informações para a transformação do exaustor em versão aspirante para a versão filtrante estão presentes neste manual (ver "Versão filtrante").

Versão aspirante

O exaustor depura o ar e expele-o para o exterior através de uma conduta de descarga (diâmetro 150 mm) fixada na flange de união. O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de ligação.

Atenção! O tubo de evacuação não é fornecido e deve ser adquirido.

Na parte horizontal, o tubo deve ter uma ligeira inclinação para cima (cerca de 10°) de forma a poder transportar o ar para o exterior mais facilmente. Se o exaustor dispuser de filtros de carvão, estes devem ser retirados.

Versão filtrante

O exaustor depura o ar e emite ar limpo na divisão. Para utilizar o exaustor nesta versão, é necessário instalar um sistema de filtração adicional, à base de carvões ativos.

Para esta versão, é necessário um deflector de ar, redução e filtro(s) de carvão. O tubo superior deve ter abas de evacuação de ar posicionadas na parte alta.

Modelo	Altura (cm)	Largura (cm)	Profundidade (cm)	Ø do tubo de descarga (cm)
GLASS 60 cm	61-82	59.8	50	15/12
GLASS 90 cm	61-82	89.9	50	15/12

Verificar a placa de modo a confirmar a absorção total e a absorção de luz.

	Potência	Tensão	Engate	Medidas
Halogênea 25 W	2 x 25 W	230 V	G9	L40xØ14
Halogênea 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*	Grupo de risco 1 de acordo com a norma EN 62471

CE	O Modelo está em conformidade com as seguides direitasias :Os exhaustores está em conformidade com as seguides Direitivas EC:·Direiva “Baixa tensão” 2006/95/EC (12-12-2006)·Direiva “EMC” 2004/108/EC (15-12-2004)·Referência RU no. 66/2014 integrando a Directa no. 2009/125/CE.

• Há somente em alguns modelos

Comandos GLASS

Modelos com painel de botões mecânico

HGF9.5AMX/HA

HGF6.5AMX/HA

HGF9.5SAMX/HA

T1

T2

T3

T4

T5

T1 Reset motor

Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 ON/OFF luzes

Modelos com painel Soft Button

HGA6.5SABX/HA

HGA6.8ABX/HA

HGF9.8ABX/HA

HGA9.8ABX/HA

HGF6.8ABX/HA

HHDF9.7CBX/HA

T1

T2

T3

T4

T5

T6

T1 Reset motor

Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 Booster

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva. Após 5 minutos, o exaustor regressa à velocidade configurada anteriormente; ao pressionar uma tecla de velocidade (T2, T3 ou T4), sai da função booster, configurando a velocidade selecionada.

T6 ON/OFF luzes

Aviso filtro de gorduras e cheiros

Se o ícone relativo à primeira velocidade T2 ficar intermitente, isso significa que o filtro de gorduras está saturado; se o ícone relativo à segunda velocidade T3 ficar intermitente, significa que o filtro de cheiros está saturado e se os ícones T2 e T3 ficarem intermitentes, significa que ambos os filtros estão saturados. Será necessário proceder à limpeza/substituição dos filtros de gorduras "A" e/ou cheiros "B" (ver "Manutenção e cuidado").

Para efetuar o reset do controle do filtro:

Enquanto o exaustor está ligado, pressione T5 durante três segundos.

O led que assinala o aviso pisca três vezes e depois regressa à visualização normal.

No caso de aviso simultâneo de ambos os filtros, é necessário repetir a operação de reset.

A primeira sequência faz o reset do filtro de gorduras e a segunda do filtro de cheiros.

Configuração do exaustor:

Para configurar a modalidade de funcionamento do exaustor pretendida, com o aparelho desligado, pressione T5 durante cerca de 6 segundos. O ícone T2 ou T3 acende-se, indicando o tipo de instalação: T2 aspirante, T3 filtrante. É possível alterar o tipo de instalação pressionando ciclicamente a tecla T5.

Para guardar a nova configuração, é necessário pressionar a tecla T1.

1 para a velocidade intensiva; no visor fica intermitente lentamente a letra "b". Após 5 minutos, o exaustor regressa à velocidade configurada anteriormente, efeito que se pode obter também durante o funcionamento do booster, pressionando uma tecla de velocidade (T2 ou T3).

T5 Timer

Ao pressionar este botão, o desligamento automático do exaustor é atrasado 5 minutos. A contagem decrescente da duração do timer é visualizada no visor. O timer pode ser configurado apenas para as velocidades manuais, não para o booster.

T6 ON/OFF luzes

Modelos com painel Soft Button + Visor

HGF 6.8 AD X/HA

T1

T2

T3

T4

T5

T6

1 ON/OFF motor

Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.

T2 Velocidade -

Ao pressionar o botão, o exaustor passa para a velocidade anterior.

T3 Velocidade +

Ao pressionar o botão, o exaustor passa para a velocidade seguinte.

T4 Booster

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva; no visor fica intermitente lentamente a letra "b". Após 5 minutos, o exaustor regressa à velocidade configurada anteriormente, efeito que se pode obter também durante o funcionamento do booster, pressionando uma tecla de velocidade (T2 ou T3).

T5 Timer

Ao pressionar este botão, o desligamento automático do exaustor é atrasado 5 minutos. A contagem decrescente da duração do timer é visualizada no visor. O timer pode ser configurado apenas para as velocidades manuais, não para o booster.

T6 ON/OFF luzes

Aviso filtro de gorduras e cheiros

Se a barra em cima, à esquerda, ficar intermitente, significa que o FILTRO de gorduras está saturado.

Se a barra em cima, à direita, ficar intermitente, significa que o FILTRO de cheiros está saturado.

Se ambas as barras ficarem intermitentes, significa que ambos os filtros estão saturados.

Será necessário proceder à limpeza/substituição dos filtros de gorduras "A" e/ou cheiros "B" (ver "Manutenção e cuidado"); este último, apenas para os exaustores filtrantes.

Para efetuar o reset do controle do filtro:

Enquanto o exaustor está ligado, pressione T4 durante alguns segundos. No caso de aviso simultâneo de ambos os filtros, é necessário repetir a operação de reset.

A primeira sequência faz o reset do FILTRO de gorduras e a segunda do FILTRO de cheiros.

Configuração do exaustor

Para configurar a modalidade de funcionamento do exaustor pretendida, com o aparelho desligado, pressione T4 durante cerca de 6 segundos. Depois de um bip longo, o tipo de instalação é visualizado no visor.

Aspirante

(quadrado em baixo à esquerda intermitente).

Filtrante

(quadrado em baixo à direita intermitente).

É possível alterar o tipo de instalação pressionando a tecla T4. Para sair da modalidade de configuração, é necessário pressionar T1, que faz com que o produto desligue, guardando a última configuração visualizada.

Manutenção e cuidado

Atenção! Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede elétrica retirando a ficha da tomada ou desligando o interruptor geral da casa.

Primeira limpeza

• Retire as películas de proteção
• Elimine as impurezas com uma esponja úmida e pouco detergente neutro
• Enxágue com um pano úmido
• Seque com um pano suave; se o exaustor for em inox, siga as linhas do metal

Limpeza periódica

O exaustor deve ser limpo frequentemente (pelo menos com a mesma frequência com que executa a manutenção dos filtros de gorduras), quer interna quer externamente. Para a limpeza, utilize um pano umedecido com detergentes líquidos neutros e água morna.

Evite o uso de produtos abrasivos ou corrosivos.

Atenção: O incumprimento das normas de limpeza do aparelho e da substituição dos filtros implica risco de incêndio. Recomendamos que siga as instruções sugeridas. Declina-se qualquer responsabilidade por eventuais danos ao motor ou incêndios provocados por uma manutenção incorreta ou pelo incumprimento das advertências acima.

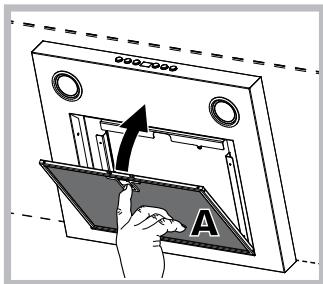

Manutenção dos filtros de gorduras (A)

O filtro de gorduras retém as partículas de gordura derivadas da cozedura; deve ser limpo pelo menos uma vez por mês com detergentes não agressivos, manualmente ou na máquina de lavar louça, a baixa temperatura e com ciclo breve.

Para desmontar o filtro de

gorduras, puxe a maçaneta de desencaixe de mola. Com a lavagem na máquina de lavar louça, o filtro de gorduras metálico pode perder a cor, mas o desempenho de filtragem não sofre alterações.

Substituição do filtro de carvão (B)

O filtro de carvão retém os cheiros desagradáveis derivados da cozedura. A saturação do filtro de carvão verifica-se antes

de um uso mais ou menos prolongado, consoante o tipo de cozinha e a regularidade da limpeza do filtro de gorduras. Em qualquer dos casos, é necessário substituir o cartucho no máximo a cada vinte meses.

Este filtro não pode ser lavado ou regenerado.

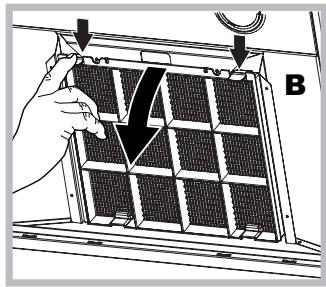

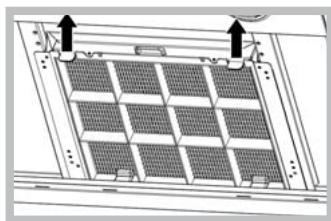

Desmontagem: Remover o filtro de carvões ativos pressionando as duas alavancas dianteiras que o fixam ao exaustor.

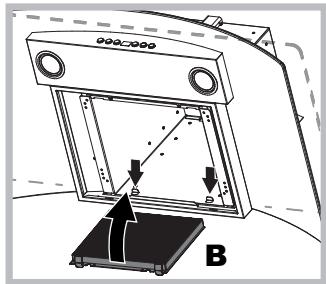

Montagem: Encaixar o filtro de carvões ativos em primeiro lugar na parte de trás das linguetas metálicas do exaustor e, em seguida, pressionando as duas alavancas.

Substituição das lâmpadas

Desligue o aparelho da rede elétrica e retire os filtros de gorduras.

Atenção! Antes de tocar nas lâmpadas, assegure-se de que estejam frias.

1. Retire a proteção utilizando como alavanca uma chave de parafusos de corte pequena ou uma ferramenta semelhante.
2. Substitua a lâmpada danificada. Utilize apenas lâmpadas com as mesmas características das lâmpadas danificadas (para mais informações, consulte os dados técnicos presentes no manual seguinte).
3. Volte a fechar a proteção (fixação por encaixe).

Substituição das lâmpadas LED *

O exaustor dispõe de um sistema de iluminação com base em Tecnologia LED. Os LEDs garantem uma iluminação ideal, uma maior duração e um consumo menor em relação às lâmpadas tradicionais. Para fazer a substituição, contacte o serviço de assistência.

Cabo elétrico

Se o cabo de alimentação estiver danificado, pode ser substituído pelo fabricante ou pelo seu serviço de assistência técnica, de forma a evitar todos os riscos.

• Somente em alguns modelos

ELIMINAÇÃO

Este aparelho está em conformidade com a Diretiva Europeia 2012/19/EC, Resíduos de Equipamentos Elétricos e Eletrónicos (REEE). Ao assegurar que este produto é eliminado corretamente, o utilizador contribui para prevenir as potenciais consequências negativas para o ambiente e a saúde.

O símbolo presente no produto ou na documentação de acompanhamento significa que este produto não deve ser tratado como lixo doméstico e deve ser entregue num ponto de recolha para reciclagem de aparelhos elétricos e eletrónicos adequado. Elimine-o seguindo as normas locais para a eliminação de resíduos. Para mais informações sobre o tratamento, recuperação e reciclagem deste produto, contacte o departamento local adequado, o serviço de recolha de lixo doméstico ou a loja onde adquiriu o produto.

Anomalias e soluções

Se algo parecer não funcionar, antes de contactar o serviço de Assistência, efetue os seguintes controlos simples:

Se o exaustor não funciona:

Verifique se:

• não existe uma quebra de corrente.
• foi selecionada uma velocidade.

Se o exaustor tem um desempenho fraco:

Verifique se:

• a velocidade do motor selecionada é suficiente para a quantidade de fumo e de vapores libertada.
• a cozinha é suficientemente arejada para permitir a circulação de ar.
• o filtro de carvão não está gasto (exaustor na versão filtrante).

Se o exaustor se tiver desligado durante o funcionamento normal:

Verifique se:

• não existe uma quebra de corrente.
• o dispositivo de interrupção omnipolar não foi ativado.

Em caso de eventuais anomalias de estrutura, antes de se dirigir ao serviço de Assistência, desligue o aparelho da alimentação elétrica durante pelo menos 5 segundos, retirando a ficha da tomada, e volte a ligá-lo. Caso a anomalia ainda se verifique, contacte o serviço de assistência.

Poupar energia e respeitar o ambiente

• Usar o extrator definindo a velocidade de acordo com a necessidade de extração real; limitar o uso da função "velocidade intensiva", se presente. Usar o extrator de uma forma racional permite-lhe limitar o consumo de energia e evitar um desperdício inútil de ar limpo e ar condicionado.
• Não acender a luz do exaustor a menos que seja necessário para iluminar a área de confeção.

Sinalização de filtro de poeira e contra odores
