MODE D'EMPLOI HGF 6.8 AB X/HA HOTPOINT
Entretien et soin,41
Anomalies et remèdes,42
IT
Italiano

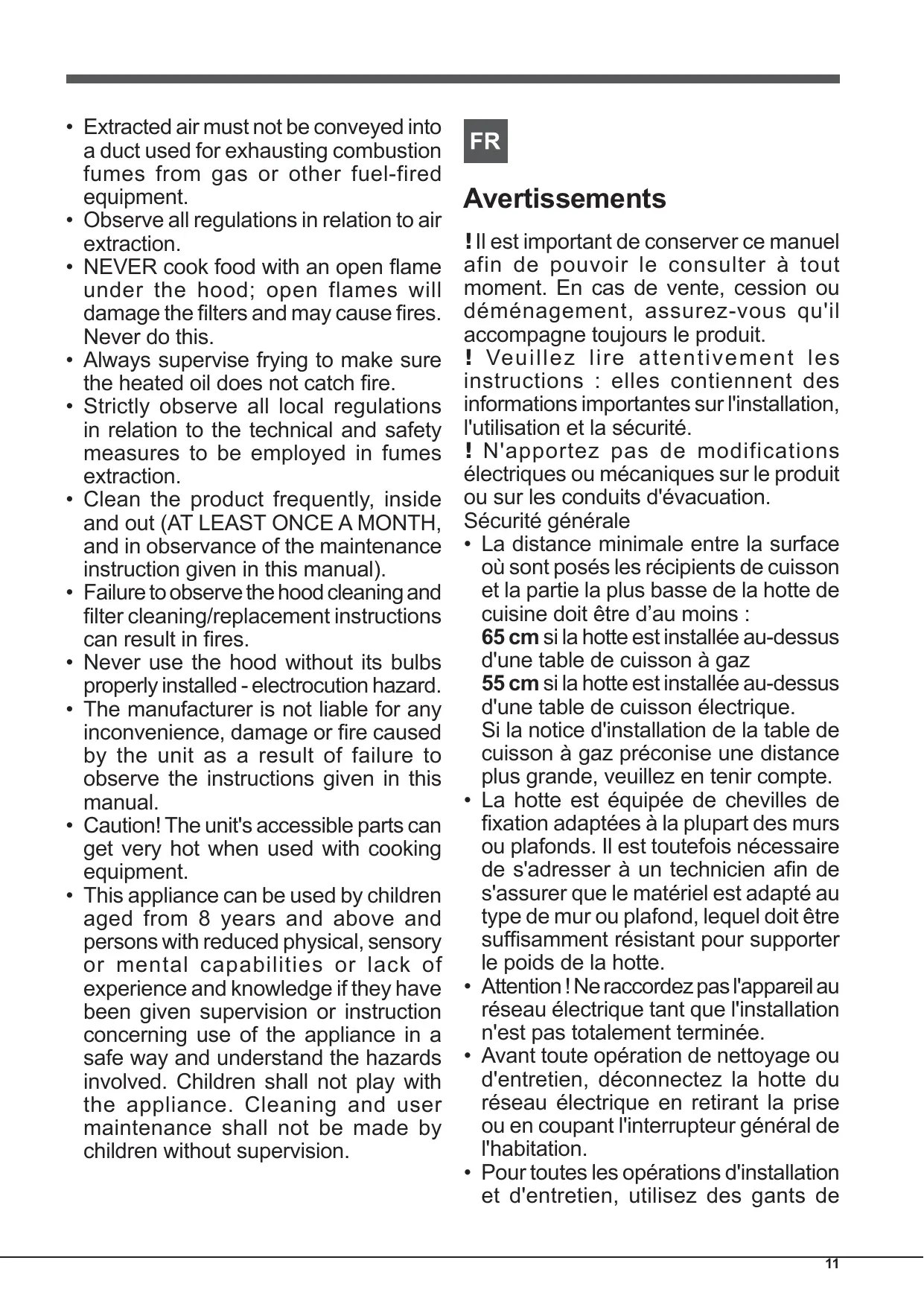

! Il est important de conserver ce manuel afin de pouvoir le consulter à tout moment. En cas de vente, cession ou déménagement, assurez-vous qu'il accompagne toujours le produit.
! Veuillez dire attentivement les instructions : elles contiennent des informations importantes sur l'installation, l'utilisation et la sécurité.
! N'apportez pas de modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation.
Sécurité générale
- La distance minimale entre la surface où sont posés les recipients de cuisson et la partie la plus basse de la hotte de cuisine doit être d'au moins :
65 cm si la hotte est installee au-dessus d'une table de cuisson à gaz
55 cm si la hotte est installee au-dessus d'une table de cuisson electrique.
Si la notice d'installation de la table de cuisson à gaz préconise une distance plus grande, veuillez en tener compte. - La hotte est équipée de chevilles de fixation adaptées à la plupart des murs ou plafonds. Il est toute fois nécessaire de s'adresser à un technicien afin de s'assurer que le matériel est ajusté au type de mur ou plafond, lequel doit être suffisamment résistant pour supporter le poids de la hotte.
- Attention! Ne raccordez pas l'appareil au réseau électrique tant que l'installation n'est pas totalement terminée.
- Avant toute opération de nettoyage ou d'entretien, déconnectez la hotte du réseau électrique en retardant la prise ou en coupant l'interrupteur général de l'habitation.
- Pour toutes les opérations d'installation et d'entretien, utilisez des gants de
travail.
- L'appareil n'est pas destiné à être utilisé par des enfants ou des personnes aux capacités physiques, sensorielles ou mentales limitées et qui ne possèdent pas l'expérience et les connaissances nécessaires, à moins qu'ils ne soient sous la surveillance d'une personne responsable de leur sécurité ou que cette personne leur ait appris comment utiliser l'appareil.
- Les enfants doivent être surveillés afin d'éviter qu'ils ne jouent avec l'appareil.
- N'utilisez jamais l'appareil sans filtré anti-graisse correctement monté!
- La hotte ne doit JAMAIS être utilisée en guise de plan d'appui, à moins que cela ait eté expressément indiqué.
- La pierce où elle est installée doit dispose d'une ventilation suffisante lorsque la hotte est utilisée en même temps que d'autres apparciels à combustion utilisant du gaz ou d'autres combustibles.
- L'air aspiré ne doit pas être acheminé dans un conduit utilisé pour l'évacuation des fumées produites par d'autres apparèils de combustion utilisant du gaz ou d'autres combustibles.
- Veuillez respecter toutes les normes relatives à l'évacuation de l'air.
- Il est strictement interdit de cuisiner des aliments flambés sous la hotte ; l'utilisation de flammes libres pourrait endommager les filtrres et provoquer des incendies, c'est pourquoi cela est interdit dans tous les cas.
- Il est conseillé de surveiller la cuisson des alimentés lorsque l'on a recours à la friture, afin d'éviter que l'huile chauffée à trop haute température ne prenne feu.
- En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tener étroitement aux dispositions des autorités locales compétentes.
- Il est conseillé de nettoyer fréquement
l'appareil, aussi bien à l'intérieur qu'à l'intérieur (AU MOINS UNE FOIS PAR MOIS, en respectant dans tous les cas ce qui est expressément indiqué dans les instructions d'entretien générées dans ce manuel).
- Le non-respect des règles de nettoyage de la hotte et de remplacement et nettoyage des filtres peut être à l'origine de risques d'accendie.
- N'utilisez et ne laissez pas la hotte sans ampoules correctement installées, sous peine de vous exposer à un risque de secousse électrique.
- Nous déclinons toute responsabilité en cas d'eventuels inconveniens, dommages ou incendies subis par l'appareil et dérivant du non-respect des instructions générées dans ce mode d'emploi.
- Attention! Les parties accessibles peuvent devenir très chaudes en cas d'utilisation avec des appareils de cuisson.
- Leprésent appareliel peut être utilisé par des enfants de plus de 8 ans et par des personnes représentant des capacité physiques, sensorielles ou mentales réduites ou n'ayant pas l'expérience ou les connaissances nécessaires, à condition qu'ils soient sous bonne surveillance ou qu'ils aient reçu les instructions nécessaires pour une'utilisation de l'articile en toute sécurité et à condition qu'ils se rendent compte des dangers encourus. Les enfants ne doivent pas jouer avec l'articile. Les opérations de nettoyage et d'entretien ne doivent pas été effectuees par des enfants non surveillés.
ES
Advertencias
! Ne jamais faire appel à des techniciens non agrêés.
Lui indiquer :
le type d'anomalie;
- le modele de l'appareil (Mod.)
- son numéro de série (S/N)
Ces informations figurent sur la plaque signalétique apposée sur l'appareil
ES
Asistencia
Pour bien installer le produit, consultez les figures situées sur les premières pages de ce mode d'emploi.
L'installation doit être effectuee par du personnel qualifié.
Raccordement électrique
La tension du réseau doit correspondre à la tension indiquée sur l'étiquette signalétique située à l'intérieur de la hotte. Si elle est dotée d'une prise, branchez la hotte sur une prise électrique conforme aux normes en vigueur et située dans un endroit accessible. Si elle ne possède pas de prise (raccordement direct au réseau), ou si la prise ne se trouve pas à un endroit accessible, installez un interrupteur bipolaire conforme aux normes permettant d'assurer la déconnexion totale du réseau dans les conditions de la catégorie de surtension III, conformément aux règles d'installation.
Attention! Contrôlez toujours que le cable d'alimentation est monté correctement, avant de reconnectcer le circuit de la hotte à l'alimentation réseau et d'en vérifier le bon fonctionnement.
Évacuation de l'air (pour les versions aspirantes)
Raccordez la hotte à des tubes et orifices d'évacuation muraux ayant un diamètre équivalent à la sortie d'air (bride de raccord). L'utilisation de tubes et d'orifices d'évacuation muraux de diamètre inférieur entraînera une diminution des performances d'aspiration et une augmentation sensible du niveau de bruit. Nous déclinons dont toute responsabilité à cet égard.
! Respectez la longueur de conduit minimale indispensable.
! Utilisez un conduit représentant le moins de courbes possible.
! Évitez les changements importants de section du conduit.
! Utilisez un conduit le plus lisse possible à l'intérieur.
! Le matériel du conduit doit être deapprové par la législation.
! Ne raccordez pas la hotte à des conduits d'évacuation des fumées produites par d'autres apparéils de combustion (chaudières, cheminées, poèles à bois, etc.).
! Pour l'évacuation de l'air vicié, respectez les prescriptions des autorités compétentes. En outre, l'air à evacuer ne doit pas être envoyées dans une cavité du mur, à moins que cette cavité ne soit spécialement destinée à cela.
! Équipez la pierce de prises d'air afin d'éviter que la hotter ne cree une pression négative dans la pierce (la pression ne doit pas dépasser les 0,04 mbar).
! L'entreprise décline toute responsabilité en cas de non-respect de ces normes.
Recyclage ou évacuation extérieure ?
! Notre hotte est prête à être installée en version à évacuation extérieure.
Pour utiliser la hotter en version recyclage, il faut installer le KIT ACCESSOIRE prévu à cet effet.
Remarque : Dans certains cas, le système de filtrage supplémentaire à base de charbons actifs peut déjà être installé sur la hotte. Les informations concernant la transformation de la hotte de la version à évacuation extérieure en version recyclage sont contenues dans ce manuel (voir la section « Version filtrante »).
b Version à évacuation extérieure
FR
La hotte purifie l'air et l'expulse à l'extérieur à travers un conduit d'évacuation (de 150 mm de diamètre) fixé à la bride de raccord. Le diamètre du tube d'évacuation doit être équivalent au diamètre de la bague de raccordement.
Attention! Le tube d'évacuation n'est pas fourni et doit être acheté séparément. Dans la partie horizontale, le tube doitprésenter une légère inclinaison vers le haut (d'environ 10^ ) de manière à pouvoir acheminer plus facilement l'air vers l'extérieur. Si le hotte est doté de filtres à charbon, ces derniers doivent être retirés.
C Version recyclage
La hotte purifie l'air et le reinjecte propre dans la pièce. Pour utiliser la hotte dans cette version, il faut installer un système de filtrage supplémentaire à base de charbons actifs.
Pour cette version, il faut un déflecteur d'air, une réduction et un ou des filtres à charbon. Le tube supérieur doit avoir ses orifices d'évacuation de l'air orientés vers le haut.
Données techniques
| Modèle | Hauteur (cm) | Largeur (cm) | Profondeur (cm) | Ø du tube d'évacuation (cm) |
| GLASS 60cm | 61-82 | 59,8 | 50 | 15/12 |
| GLASS 90cm | 61-82 | 89,9 | 50 | 15/12 |
Veuillez contrôle la plaque afin de vérifier l'absorption totale et l'absorption de lumière.
| Puisance | Tension | Culot | Dimensions | |
| Halogène 25 W | 2 x 25 W | 230 V | G9 | L40xØ14 |
| Halogène 20 W | 2 x 20 W | 12 V | G4 | L30xØ10 |
| LED* | Groupe de risque 1 (faible) selon la norme EN 62471 |
| CE | Ce modèle est conforme aux directives suivantes de l'UE : Les hottes sont conformes aux Directives CE suivantes : • Directive « Basse tension » 2006/95/CE (12-12-2006) • Directive « Compatibility électromagnétique » 2004/108/CE (15-12-2004) • Référence UR N° 66/2014 incluant la directive n° 2009/125/EC. |
Normes de Référence :
EN 60704-2-13:2011; EN 60704-3:2006
EN 61591:1997; EN 61591:1997/A1:2006; EN 61591:1997/A2:2011; EN 61591:1997/A11:2014
EN 50564:2011
- N'existe que sur certains modèles
Commandes GLASS
Modèles avec clavier mécanique
HGF9.5AMX/HA
HGF6.5AMX/HA
HGF9.5SAMX/HA
T1 Réinitialisation du moteur
Lorsque l'on appuie sur ce bouton pendant le fonctionnement, la hotte s'eteint.
T2 Vitesse 1
Lorsque l'on appuie sur ce bouton, la hotte passse de l'etat precedent à la vitesse 1.
T3 Vitesse 2
Lorsque l'on appuie sur ce bouton, la hotte passe de l'etat precedent à la vitesse 2.
T4 Vitesse 3
Lorsque l'on appuie sur ce bouton, la hotte passse de l'etat precedent à la vitesse 3.
T5 Allumage/extinction des lampes
Modèles avec clavier tactile
HGA6.5SABX/HA
HGA6.8ABX/HA
HGF9.8ABX/HA
HGA9.8ABX/HA
HGF6.8ABX/HA
HHDF9.7CBX/HA
T1 Réinitialisation du moteur
Lorsque l'on appuie sur ce bouton alors que la hotte est eteinte, on active la première vitesse. Lorsque l'on appuie sur ce bouton pendant le fonctionnement, la hotte s'eteint.
T2 Vitesse 1
Lorsque l'on appuie sur ce bouton, la hotte passe de l'etat precedent à la vitesse 1.
T3 Vitesse 2
Lorsque l'on appuie sur ce bouton, la hotte passse de l'etat precedent à la vitesse 2.
T4 Vitesse 3
Lorsque l'on appuie sur ce bouton, la hotte passe de l'etat precedent à la vitesse 3.
T5 Booster
Lorsque l'on appuie sur ce bouton, la hotte passée de l'état précédent à la vitesse intensive. Au bout 5 minutes, la hotte revient à la vitesse précédent réglée ; si, en revanche, on appuie sur l'un des boutons de vitesse (T2, T3 ou T4), la hotte quitte la fonction booster et passée à la vitesse sélectionnée.
T6 Allumage/extinction des lampes
Avertissements relatifs aux filtres à graisses et à odeurs
Lorsque l'icone relative à la première vitesse T2 clignote, cela indique la saturation du filtré àGRAisses. Lorsque l'icone relative à la deuxieme vitesse T3 clignote, cela indique la saturation du filtré à Odeurs. Lorsque les icones T2 et T3 clignotent toutes les deux, cela indique la saturation des filtres. Il faut donc proceder au nettoyage ou au remplacement des filtres àGRAisses « A » et/ou à odeurs « B » (voir « Entretien et soin »).
Pour réinitialiser le compteur du filtré, procédé comme suit :
Alors que la hotte est allumée, appuyez pendant trois secondes sur le bouton T5.
Levoyant d'advertisement clignote trois fois puis reconnce à indiquer le fonctionnement normal.
En cas d'advertisement relatif aux deux filtres en même temps, il faut repeter l'opération de réinitialisation.
La première sequence réinitialise le filtré à graisses et la seconde le filtré à odeurs.
Configuration de la hotte :
Pour configurer le mode de fonctionnement de la hotte, appuyer sur T5 pendant environ 6 secondes, apparéil étèint. Les iconônes T2 ou T3 s'allument pour indiquer le type d'installation : T2 évacuation, T3 recyclage.
Il est possible de changer le type d'installation en appuyantcycliquement sur la touche T5.
Pour sauvegarder la nouvelle configuration, il faut appuyer individuellement sur la touche T1.

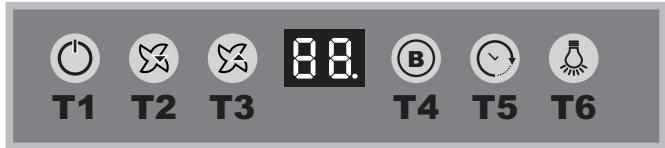

Modèles avec clavier tactile + écran
HGF 6.8 AD X/HA
T1 Marche/Arrêt moteur
Lorsque l'on appuie sur ce bouton alors que la hotte est eteinte, on active la première vitesse. Lorsque l'on appuie sur ce bouton pendant le fonctionnement, la hotte s'eteint.
T2 Vitesse -
Lorsque l'on appuie sur ce bouton, la hotte passe à la vitesse inférieure.
T3 Vitesse +
Lorsque l'on appuie sur ce bouton, la hotte passe à la vitesse supérieure.
T4 Booster
Lorsque l'on appuie sur ce bouton, la hotte passé de l'état précédent à la vitesse intensive ; la dette « b » clignote lentement sur l'écran. Au bout de 5 minutes, la hotte revient à la vitesse précédent réglée, effet que l'on peut également obtenir pendant la fonction booster en appuyant sur l'une des touches de vitesse (T2 ou T3).
T5 Minuterie
À chaque fois que l'on appuie sur ce bouton, l'extinction automatique de la hotte est retardé de 5 minutes. Le compte à rebours de la minuterie est affiché en minutes sur l'écran. La minuterie ne peut être utilisée que pour les vitesses manuelles et pas pour la fonction booster.
T6 Allumage/extinction des lampes
Avertissements relatifs aux filtres à graisses et à odeurs
Lorsque la barre située en haut à gauche clignote, cela indique la saturation du filtre àGRAisses.
Lorsque la barre située en haut à droite clignote, cela indique la saturation du filtré à odeurs.
Lorsque les deux barres clignotent, cela indique la saturation des deux filtres.
Il faut donc procéder au nettoyage ou au remplacement des filtres àGRAISSES « A » et/ou à odeurs « B » (voir « Entretien et soin »), ce dernier uniquement pour les hêtes à recyclage.
Pour réinitialiser le compteur du filtré, procéder comme suit :
Alors que la hotte est allumée, appuyez pendant trois secondes sur le bouton T4.
En cas d'advertisement relatif aux deux filtres en même temps, il faut repeter l'opération de réinitialisation.
La première sequence réinitialise le filtré à graisses et la seconde le filtré à odeurs.
Configuration de la hotte
Pour configurer le mode de fonctionnement de la hotte, appuyer sur T4 pendant environ 6 secondes, appeareil eteint. ÀpRES un bip long, le type d'installation est affiché à l'écran :
Évacuation extérieure
(carre en bas à gauche clignotant).
Recyclage
(carre en bas à droite clignotant).
Il est possible de changer le type d'installation en appuyant sur le bouton T4. Pour quitter le mode configuration, il faut
appuyer une fois sur T1. L'appareil se trouve alors et la dernière configuration affichée est sauvegardée.
Entretien et soin
Attention! Avant toute opération de nettoyage ou d'entretien, déconnectez la hotte du réseau électrique en retardant la prise ou en coupant l'interrupteur général de l'habitation.
Premier nettoyage
- Retirez les films de protection
- Éliminez les impuretés avec une éponge humide et un peu de savon neutre
Rincez avec un chiffon humide - Séchez avec un chiffon doux en suivant le sens de satinage du métal si la hotte est en inox
Nettoyage périodique
La hotte doit être nettoyée féquèment (au moins aussi souvent que l'on procède à l'entretien des filtres àGRAisses), à la fois à l'intérieur et à l'extérieur. Pour le nettoyage, utiliser un chiffon imbibé de détergent liquide neutre et d'eau tiède. Évitez l'utilisation de produits abrasifs ou corrosifs.
Attention: Le non-respect des règles de nettoyage de l'appareil et de remplacement des filtres peut être à l'origine de risques d'incendie. Il est donc recommandé de s'en tener aux instructions sugérées. Nous déclinons toute responsabilité en cas d'eventuels dommages subis par le moteur ou d'incendies provoqués par un mauvais entretien ou le non-respect des averissements ci-dessus.

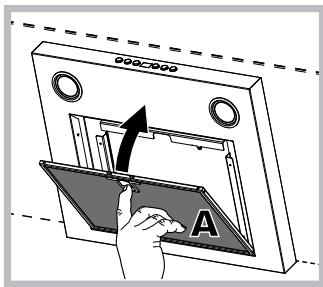

Entretien des filtrés anti-graisse (A)
Le cadre anti-graisse retient les particules de graisse provenant de la cuisson ; il doit être nettoyé au moins une fois par mois avec des déterments non agressifs, à la main ou bien au lave-vaiselle à BASSE TEMPERATURE et en cycle court.
Pour démonter le filtré àGRAISSES, tirez sur la poignée de décrochage à ressort. Si on le lava au lave-vaisselle, le filtré anti-graisse métallique pourrait se décolorer, mais cela n'altère en rien ses performances de filtrage.
Entretien du filtré à charbon (B)
Le filtrtre à charbon retient les odeurs désagréables provenant de la cuisson. La saturation du filtrtre à charbon est atteinte au bout d'une durée d'utilisation plus ou moins longue, selon le type de cuisine et la régularité avec laquelle le filtrtre anti-graisse est nettoyé. Dans tous les cas, il faut replacer la cartouche au moins tous les vingt mois.
Ce filtrne NE peut PAS etre lavé ou regénéré

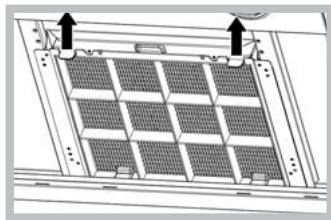

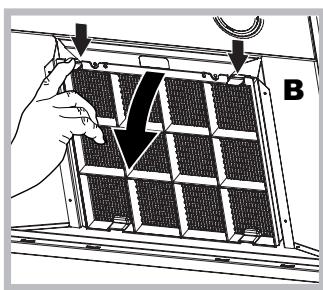

Demontage: Enlevez le filtre aux charbons actifs en appuyant sur les deux leviers à l'avant qui le fixent à la hotte.

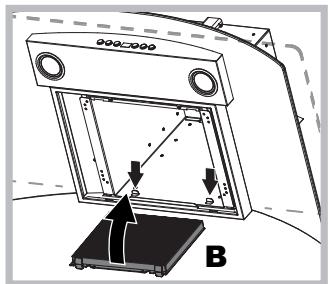

Montage: Accrochez le filtré aux charbons actifs en le plaçant d'abord à l'arrière sur les languettes métalliques de la hotte puis à l'avant en appuyant sur les deux leviers.

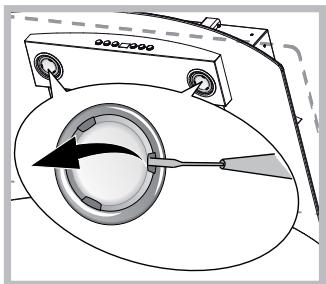

Remplacement des ampoules
Déconnectez l'appareil du réseau électrique et retirez les filtres anti-graisse.
Attention! Avant de toucher aux ampoules, assurez-vous qu'elles sont froides.
-
Retirez la protection en faisant levier avec un petit tournevis plat ou un outil similaire.
-
Remplacez l'ampoule usagée. Utilisez uniquement des ampoules ayant les mêmes caractéristiques que celles usagées (pour plus de détails, consultez
les données techniques prsentes dans le livre suivant).
- Refermez la protection (fixation à déclic).
Remplacement des ampoules LED\*
La hotte est équipée d'un système d'éclairage à technologie LED. Les Led assurent un éclairage optimal, une plus longue durée de vie et une consommation d'énergie réduite par rapport aux lampes traditionnelles. Pour leur remplacement, s'adresser au service d'assistance technique.
Cableélectrique
Si le cable d'alimentation est endommagé, il peut être remplace par le fabricant ou par son service d'assistance technique afin d'éviter tout danger.
MISE AU REBUT
Cet apparéil est conforme à la Directive Européenne 2012/19/CE relative aux déchets d'équipements électriques et électroniques (DEEE). En veillant àmettre au rebut correctement ce produit, l'utilisateur contribue à prévenir les éventuelles conséquences négatives pour l'environnement et la santé.
Il s'est present sur le produit ou sur la d'accompagne indique que ce produit ne se comme un déchet menager mais qu'il nars un point de collecte spécialise dans appareils électriques et electroniques. Les normes locales en vigueur en matière de déchets. Pour plus d'informations sur le gestion et le recyclage de ce produit, les autorités locales, le service de collecte égères ou le magasin dans lequel vous s'estduit.
Économisez l'énergie et respectez l'environnement
- Veuillez utiliser la hotte aspirante en réglient sa vitesse en fonction des besoin d'extraction réels ; veillez réduire l'utilisation de la fonction « Vitesse intensive » si elle existe. L'utilisation rationnelle de la hotte aspirante vous permet de réduire votre consommation d'énergie et d'éviter une perte inutilé d'air pur et conditionné.
- N'allumez pas la lampe de la hotte si ce n'est pour éclairer la surface de cuisson.
Anomalies et/remèdes
Siquelquechoseshemblenepasfonctionner,avant d'appelerleServiced'assistance,veuillezverifierlespoints suivants：
Si la hotte ne fonctionne pas :
Vérifiez que :
- il n'y a pas de coupure de courant.
- une vitesse a bien eté sélectionnée.
Si la hotte affiche un mauvais rendement :
Vérifiez que :
- La vitesse sélectionnée est suffisante pour la quantité de fumée et de vapeurs dégagée.
- La cuisine est suffisamment aérée pour permettre une prise d'air.
- Le filtré à charbon n'est pas usage (hotte en version recyclage).
Si la hotte s'est eteint en cours de fonctionnement normal :
Vérifiez que :
- il n'y a pas de coupure de courant.
- le disjoncteur omnipolaire ne s'est pas déclenché.
En cas d'anomalies de fonctionnement eventuelles, avant de vous adresser au service d'assistance, débranchez l'appareil de l'alimentation électrique pendant au moins 5 secondes puis rebranchez-le. Si l'anomalie persiste, consultez le service d'assistance.
Instalación
Modèle c Khonkoboi ngaheJIIO Soft Button
HGA6.5SABX/HA
HGA6.8ABX/HA
HGF9.8ABX/HA
HGA9.8ABX/HA
HGF6.8ABX/HA
HHDF9.7CBX/HA
T1
T2
T3
T4
T5
T6
T1 Ipe3anyck dBnyHa
HaTnCKaHnHa uKoKHy Ha BmKHeHIn BITJxu np3BeDe Do 3aBdAnHn nepsoi WbNdkOcti. HATnCKaHn Ha u KOnKy Ni d vac pO60tN np3BeDe DO BmKHeHH BITJxKn.
