HGF 6.8 AB X/HA - Campana de cocina HOTPOINT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	HOTPOINT
Modelo	HGF 6.8 AB X/HA
Altura (mín-máx)	61-82 cm
Ancho	59,8 cm
Profundidad	50 cm
Diámetro del conducto de evacuación	150/120 mm
Iluminación	LED (grupo de riesgo 1 según EN 62471)
Alimentación eléctrica	230 V ~ 50 Hz
Potencia de iluminación	2 x 25 W (halógeno) o LED según modelo
Número de velocidades	4 (incluye 1 booster)
Control	Táctil
Función temporizador	Sí (en modelos con pantalla)
Tipo de instalación	Evacuación exterior o recirculación (kit opcional)
Filtro de grasas	Metálico, lavable en lavavajillas
Filtro de carbón	Reemplazar cada 20 meses (según uso)
Distancia mínima de seguridad	65 cm (cocina a gas), 55 cm (cocina eléctrica)
Normas	CE, directivas 2006/95/CE, 2004/108/CE

Preguntas frecuentes - HGF 6.8 AB X/HA HOTPOINT

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia mínima es de 65 cm para cocina a gas y de 55 cm para cocina eléctrica. Respete también las recomendaciones del manual de la placa de cocción.

¿Cómo limpiar el filtro de grasas?

El filtro de grasas metálico se limpia al menos una vez al mes a mano con un detergente no agresivo o en lavavajillas a baja temperatura en ciclo corto. Tire de la manija con resorte para desmontarlo.

¿Cuándo hay que reemplazar el filtro de carbón?

El filtro de carbón debe reemplazarse cada 20 meses aproximadamente, según el uso. Este filtro no se lava ni se regenera.

¿Cómo reemplazar una bombilla defectuosa?

Desconecte la campana de la red eléctrica, retire los filtros de grasas, luego haga palanca en la protección con un pequeño destornillador plano. Reemplace la bombilla por una de las mismas características (ver datos técnicos). Para bombillas LED, contacte al servicio de asistencia.

¿Para qué sirve la función booster?

La función booster activa una velocidad intensiva durante 5 minutos, después de lo cual la campana vuelve automáticamente a la velocidad anterior. Presione el botón T4 o T5 según el modelo.

¿Cómo ajustar el temporizador de apagado automático?

En los modelos con pantalla, presione la tecla T5 para retrasar el apagado 5 minutos con cada pulsación. La cuenta regresiva se muestra en la pantalla. El temporizador solo funciona en velocidad manual.

¿Cómo configurar la campana en modo evacuación o recirculación?

Presione la tecla T4 (o T5 según modelo) durante aproximadamente 6 segundos, con el aparato apagado. El símbolo parpadeante indica el modo actual: cuadrado abajo a la izquierda para evacuación, a la derecha para recirculación. Presione T4 para cambiar y T1 para confirmar.

¿Qué hacer si la campana no funciona?

Primero verifique que no haya un corte de corriente y que esté seleccionada una velocidad. Si el problema persiste, desconecte la campana durante 5 segundos y luego vuelva a conectarla. Consulte al servicio de asistencia si la anomalía continúa.

¿Por qué parpadea el icono de velocidad?

El parpadeo indica la saturación de los filtros: T2 para el filtro de grasas, T3 para el filtro de carbón. Limpie o reemplace los filtros, luego reinicie el contador presionando T5 (o T4) durante 3 segundos.

La campana hace ruido, ¿es normal?

Cierto nivel de ruido es normal, especialmente en velocidad intensiva. Asegúrese de que el conducto de evacuación esté bien fijado y que no haya obstrucciones. Si el ruido es excesivo, verifique el montaje o contacte a la asistencia.

MANUAL DE USUARIO HGF 6.8 AB X/HA HOTPOINT

Manual de instrucciones

CAMPANA

Sumario

Manual de instrucciones, 1

Advertencias, 12

Asistencia, 28

Instalación, 43

Mandos GLASS, 44

Mantenimiento y cuidados, 45

Anomalías y soluciones, 46

GB

English

¡Es importante conservar este manual para poder consultarlo en cualquier momento. En caso de venta, cesión o traslado, el manual debe permanecer junto al aparato.

momento. En caso de venta, cesión o traslado, el manual debe permanecer junto al aparato.

Lea atentamente las instrucciones: contienen información importante sobre la instalación, el uso y la seguridad.

No realizar variaciones eléctricas o mecánicas en el aparato ni en los conductos de evacuación.

Seguridad general

• La distancia mínima entre la superficie de apoyo de los recipientes en la placa de cocción y la parte inferior de la campana debe ser de al menos: 65 cm si la campana se instala sobre una placa de gas; 55 cm si la campana se instala sobre una placa eléctrica. Si las instrucciones de instalación de la placa de gas especifican una distancia mayor, es necesario respetarla.
• La campana está dotada de tacos de fijación adecuados para la mayoría de las paredes y los techos. No obstante, es necesario consultar a un técnico especializado para comprobar la idoneidad de los materiales de acuerdo con el tipo de pared o techo, que debe ser suficientemente sólido para sostener el peso de la campana.
• ¡Atención! No conectar el aparato a la red eléctrica hasta no terminar totalmente la instalación.
• Antes de realizar cualquier operación de limpieza o mantenimiento, desconectar la campana de la red eléctrica mediante la clavija o el interruptor general de la vivienda.
• Todas las operaciones de instalación y mantenimiento se deben realizar utilizando guantes de trabajo.
• El aparato no ha sido diseñado para el uso por parte de niños ni de personas con capacidades físicas, sensoriales o mentales reducidas, o carentes de la experiencia y los conocimientos necesarios para utilizarlo, salvo que lo hagan bajo la vigilancia o las instrucciones de una persona

responsable de su seguridad.

• No dejar que los niños jueguen con el aparato.
• No utilizar el aparato sin el filtro de grasas instalado correctamente.
• La campana nunca se debe utilizar como plano de apoyo, a no ser que esto sea expresamente indicado.
• El local debe disponer de suficiente ventilación cuando la campana se utilice simultáneamente con otros aparatos que empleen gas u otros combustibles.
• El aire extraído no debe salir por un conductor utilizado para los humos generados por algunos aparatos que empleen gas u otros combustibles.
• Respetar todas las normas relativas a la evacuación del aire.
• Está estrictamente prohibido cocinar alimentos con llama libre debajo de la campana; el empleo de llamas libres es perjudicial para los filtros y puede originar incendios; por lo tanto, se debe evitar en cualquier circunstancia.
• Se recomienda mantener constantemente bajo control la cocción de alimentos por fritura, para evitar que el aceite recalentado arda.
• En cuanto a las medidas sociales y de seguridad que se deben adoptar para la evacuación de los humos, atenerse estrictamente a los reglamentos establecidos por las autoridades competentes.
• Se recomienda limpiar el aparato con frecuencia, tanto por dentro como por fuera (AL MENOS UNA VEZ AL MES, respetando las instrucciones de mantenimiento contenidas en este manual).
• El incumplimiento de las instrucciones de limpieza de la campana y de sustitución y limpieza de los filtros implica riesgos de incendio.
• Asegurar de que las bombillas estén correctamente montadas. De lo contrario, no usar la campana,

ya que podrían producirse descargas eléctricas.

• El fabricante declina toda responsabilidad en caso de inconvenientes, daños o incendios derivados del incumplimiento de las instrucciones contenidas en este manual.
• ¡Atención! Las partes accesibles pueden recalentarse considerablemente durante el uso de la placa de cocción.
• El presente aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia ni conocimientos, si se encuentran bajo una adecuada vigilancia o si han sido instruidos sobre el uso del aparato de modo seguro y comprenden los peligros relacionados con el mismo. Los niños no deben jugar con el aparato. Las operaciones de limpieza y de mantenimiento no deben ser realizadas por niños sin vigilancia.

¡No llame nunca a técnicos no autorizados.

Comunique:

El tipo de anomalía; - El modelo de la máquina (Mod.) - El número de serie (S/N)

Esta información se incluye en la placa de características colocada en el aparato.

La siguiente información es válida solo para España. Para otros países de habla hispana, consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.

Consiga una cobertura total adicional de

• Piezas y componentes
• Mano de obra
• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERÍAS NUNCA MÁS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento.

En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

PT

Assistência

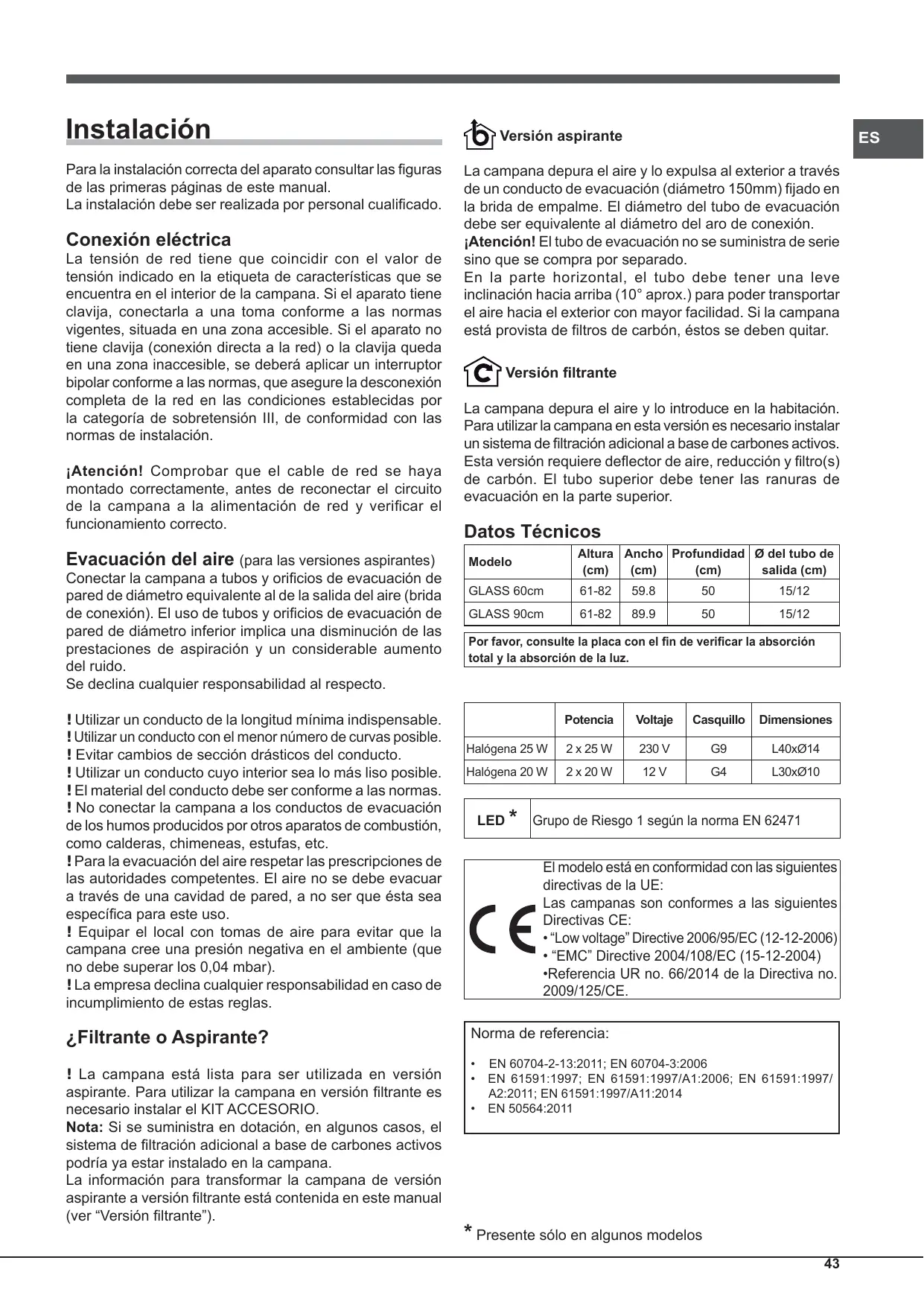

Para la instalación correcta del aparato consultar las figuras de las primeras páginas de este manual.

La instalación debe ser realizada por personal calificado.

Conexión eléctrica

La tensión de red tiene que coincidir con el valor de tensión indicado en la etiqueta de características que se encuentra en el interior de la campana. Si el aparato tiene clavija, conectarla a una toma conforme a las normas vigentes, situada en una zona accesible. Si el aparato no tiene clavija (conexión directa a la red) o la clavija queda en una zona inaccesible, se debe aplicar un interruptor bipolar conforme a las normas, que asegure la desconexión completa de la red en las condiciones establecidas por la categoría de sobretensión III, de conformidad con las normas de instalación.

¡Atención! Comprobar que el cable de red se haya montado correctamente, antes de reconectar el circuito de la campana a la alimentación de red y verificar el funcionamiento correcto.

Evacuación del aire (para las versiones aspirantes)

Conectar la campana a tubos y orificios de evacuación de pared de diámetro equivalente al de la salida de aire (brida de conexión). El uso de tubos y orificios de evacuación de pared de diámetro inferior implica una disminución de las prestaciones de aspiración y un considerable aumento del ruido.

Se declina cualquier responsabilidad al respecto.

¡Utilizar un conductor de la longitud mínima indispensable! ¡Utilizar un conductor con el menor número de curvas posible! ¡Evitar cambios de sección drásticos del conducto! ¡Utilizar un conductor interior lo más liso posible! ¡El material del conductor debe ser conforme a las normas! ¡No conectar la campana a los conductos de evacuación de los humos producidos por otros aparatos de combustión, como calderas, chimeneas, estufas, etc.! ¡Para la evacuación del aire respetar las prescripciones de las autoridades competentes! El aire no se debe evacuar a través de una cavidad de pared, a no ser que esté preparada para este uso. ¡Equipar el local con tomas de aire para evitar que la campana cree una presión negativa en el ambiente (que no debe superar los 0,04 mbar)! ¡La empresa declina cualquier responsabilidad en caso de incumplimiento de estas reglas.

¿Filtrante o Aspirante?

¡La campana está lista para ser utilizada en versión aspirante. Para usar la campana en versión filtrante es necesario instalar el KIT ACCESORIO.

Nota: Si se suministra en dotación, en algunos casos, el sistema de filtración adicional a base de carbones activos podrá ya estar instalado en la campana.

La información para transformar la campana de versión aspirante a versión filtrante está contenida en este manual (ver "Versión filtrante").

Versión aspirante

La campana depura el aire y lo expulsa al exterior a través de un conductor de evacuación (diámetro 150 mm) fijado en la brida de empalme. El diámetro del tubo de evacuación debe ser equivalente al diámetro del aro de conexión.

¡Atención! El tubo de evacuación no se suministra de serie, sino que se compra por separado.

En la parte horizontal, el tubo debe tener una leve inclinación hacia arriba (10° aprox.) para poder transportar el aire hacia el exterior con mayor eficacia. Si la campana está provista de filtros de carbón, se deben quitar.

Versión filtrante

La campana depura el aire y lo introduce en la habitación. Para usar la campana en esta versión es necesario instalar un sistema de filtración adicional a base de carbón activo. Esta versión requiere deflector de aire, reducción y filtros de carbón. El tubo superior debe tener las ranuras de evacuación en la parte superior.

Datos técnicos

Modelo	Altura (cm)	Ancho (cm)	Profundidad (cm)	Ø del tubo de salute (cm)
GLASS 60cm	61-82	59.8	50	15/12
GLASS 90cm	61-82	89.9	50	15/12

Por favor, consulte la placa con el fin de verificar la absorción total y la absorción de la luz.

	Potencia	Voltaje	Casquillo	Dimensiones
Halógena 25 W	2 x 25 W	230 V	G9	L40xØ14
Halógena 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*

Grupo de Riesgo 1 según la norma EN 62471

El modelo está en conformidad con las siguientes directivas de la UE:

Las campanas son conformes a las siguientes Directivas CE:

Directiva de Baja Tensión 2006/95/CE (12-12-2006) Directiva EMC 2004/108/CE (15-12-2004) - Referencia UR no. 66/2014 de la Directiva no. 2009/125/CE.

Norma de referencia:

EN 60704-2-13:2011; EN 60704-3:2006 EN 61591:1997; EN 61591:1997/A1:2006; EN 61591:1997/A2:2011; EN 61591:1997/A11:2014 EN 50564:2011

• Presente sólo en algunos modelos

Modelos con botonera mecánica

HGF9.5AMX/HA

HGF6.5AMX/HA

HGF9.5SAMX/HA

T1 Reset motor

Al pulsar esta tecla durante el funcionamiento, la campana se pone en estado OFF.

T2 Velocidad 1

Al pulsar esta tecla, la campana pasa del estado anterior a la velocidad 1.

T3 Velocidad 2

Al pulsar esta tecla, la campana pasa del estado anterior a la velocidad 2.

T4 Velocidad 3

Al pulsar esta tecla, la campana pasa del estado anterior a la velocidad 3.

T5 ON/OFF luces

Modelos con botonera Soft Button

HGA6.5SABX/HA

HGA6.8ABX/HA

HGF9.8ABX/HA

HGA9.8ABX/HA

HGF6.8ABX/HA

HHDF9.7CBX/HA

T1 Reset motor

Al pulsar esta tecla con la campana apagada, se selecciona la primera velocidad. Al pulsar esta tecla durante el funcionamiento, la campana se pone en estado OFF.

T2 Velocidad 1

Al pulsar esta tecla, la campana pasa del estado anterior a la velocidad 1.

T3 Velocidad 2

Al pulsar esta tecla, la campana pasa del estado anterior a la velocidad 2.

T4 Velocidad 3

Al pulsar esta tecla, la campana pasa del estado anterior a la velocidad 3.

T5 Booster

Al pulsar esta tecla, la campana pasa del estado anterior a la velocidad intensiva. A los 5 minutos la campana vuelve a la velocidad programada anteriormente; pulsando una tecla de velocidad (T2, T3 o T4) se sale de la función booster y se ajusta la velocidad seleccionada.

T6 ON/OFF luces

Señal de filtro de grasas y olores

El parpadeo del icono correspondiente a la primera velocidad T2 indica la saturación del filtro de grasas. El parpadeo del icono correspondiente a la segunda velocidad T3 indica la saturación del filtro de olores. El parpadeo de ambos iconos, T2 y T3, indica la saturación de ambos filtros. Será necesario limpiar/cambiar los filtros de grasas “A” y olores “B” (ver “Mantenimiento y cuidado”).

Para restablecer el contador del bajo:

Con la campana encendida, pulsar tres segundos la tecla T5. El led de advertencia parpadea tres veces y el bajo se vuelve a la visualización de funcionamiento normal.

En caso de señal simultánea de ambos, repetir la operación de restablecimiento.

La primera secuencia restablece la señal del filtro de grasas; la segunda, la del filtro de olores.

Configuración de la campana:

Para configurar el modo de funcionamiento de la campana, a partir del producto apagado, pulse T5 aproximadamente 6 segundos. Los iconos T2 o T3 se iluminarán para indicar el tipo de instalación: T2 aspirante, T3 filtrante.

Es posible alternar el tipo de instalación pulsando clicamente la tecla T5.

Para guardar la nueva configuración, es necesario pulsar una vez la tecla T1.

Modelos con botonera Soft Button + Display

HGF 6.8 AD X/HA

T1 ON/OFF motor

Al pulsar esta tecla con la campana apagada, se selecciona la primera velocidad. Al pulsar esta tecla durante el funcionamiento, la campana se pone en estado OFF.

T2 Velocidad -

Al pulsar esta tecla, la campana pasa a la velocidad anterior.

T3 Velocidad +

Al pulsar esta tecla, la campana pasa a la velocidad siguiente.

T4 Booster

Al pulsar esta tecla, la campana pasa del estado anterior a la velocidad intensiva. En el display parpadea lentamente la letra “b”. A los 5 minutos la campana vuelve a la velocidad programada anteriormente; durante el funcionamiento del

booster, es posible obtener el mismo efecto pulsando una tecla de velocidad (T2, T3 o T4).

T5 Timer

Cada vez que se pulsa esta tecla, el apagado automático de la campana se posterga 5 horas. La cuenta regresiva de la duración del timer se visualiza en horas en el display. El timer se puede programar sólo para las velocidades manuales, no para el booster.

T6 ON/OFF luces

Señal de filtro de grasas y olores

El parpadeo de la barra superior izquierda indica la saturación del filtro de grasas.

El parpadeo de la barra superior derecha indica la saturación del filtro de olores.

El parpadeo de ambas barras indica la saturación de ambos filtros.

Será necesario limpiar/cambiar los filtros de grasas “A” y olores “B” (ver “Mantenimiento y cuidado”); este último solo en las campanas filtrantes.

Para restablecer el contador del filtro:

Con la campana encendida, pulsar tres segundos la tecla T4. En caso de señal simultánea de los filtros, repetir la operación de restablecimiento.

La primera secuencia restablece la señal del filtro de grasas; la segunda, la del filtro de olores.

Configuración de la campana

Para configurar el modo de funcionamiento de la campana, a partir del producto apagado, pulsar T4 aproximadamente 6 segundos. Después de una señal acústica larga, en el display aparece el tipo de instalación:

Aspirante

(parpadeo del cuadrado abajo a la izquierda)

Filtrante

(parpadeo del cuadrado abajo a la derecha)

Es posible cambiar el tipo de instalación pulsando la tecla T4. Para salir del modo configuración es necesario pulsar una vez T1; el aparato se apaga y el último ajuste visualizado se guarda.

Mantenimiento y cuidados

¡Atención! Antes de realizar cualquier operación de limpieza o mantenimiento, desconectar la campana de la red eléctrica mediante la clavija o el interruptor general de la vivienda.

Primera limpieza

• Sacar las películas de protección
• Eliminar las impurezas con una esponja húmeda y poco jabón neutro
• Enjuagar con un paño húmedo
• Secar con un paño suave; si la campana es de acero inoxidable, seguir la dirección del satinado del metal

Limpieza periódica

La campana se debe limpiar con frecuencia (al menos con la misma frecuencia con que se realiza el mantenimiento de los filtros de grasas), tanto por dentro como por fuera. Para la limpieza hay que utilizar un paño humedecido con detergentes líquidos neutros y agua tibia.

Evitar el uso de productos abrasivos o corrosivos.

Atención: El incumplimiento de las instrucciones de limpieza del aparato y de sustitución de los filtros implica riesgos de incendio. Se recomienda atenerse a las instrucciones. El fabricante se exime de cualquier responsabilidad en caso de daños del motor o de incendios provocados por un mantenimiento no adecuado o por el incumplimiento de las advertencias.

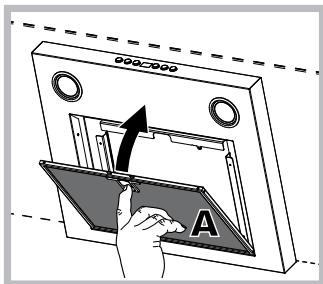

Mantenimiento de los filtros de grasas (A)

El filtro de grasas retiene las partículas de grasa originadas por la cocción. El filtro de grasas se debe limpiar al menos una vez al mes, a mano o en el lavavajillas a baja temperatura y con ciclo corto, utilizando detergentes no agresivos.

Desmontar el filtro de grasas

tirando de la manilla de desenganche con muelle. Al lavarlo en el lavavajillas, el filtro de grasas metálico podrá perder brillo, pero su poder de filtración no varía.

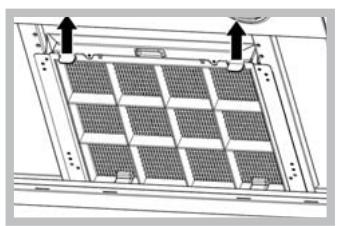

Mantenimiento del filtro de carbón (B)

El filtro de carbón retiene los olores desagradables derivados de la cocción. La frecuencia de saturación del filtro de carbón depende del tipo de cocina y de la regularidad con que se limpie el filtro de grasas. En cualquier caso, es necesario sustituir el cartucho al menos cada veinte meses.

Este filtro NO se puede lavar ni regenerar.

Desmontaje: Quitar el filtro de carbones activos presionando las dos palancas delanteras que lo fijan en la campana.

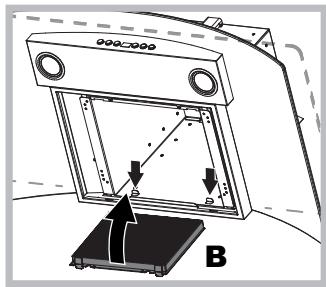

Montaje: Enganchar el filtro de carbones activos primero por detrás en las pestañas metálicas de la campana; luego por delante presionando las dos palancas.

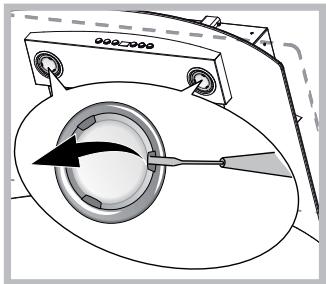

Sustitución de las lámparas

Desconectar el aparato de la red eléctrica y sacar los filtros de grasas.

¡Atención! Antes de tocar las lámparas, comprobar que estén frías.

1. Extraer la protección haciendo palanca con un destornillador de punta plana o una herramienta similar.
2. Sustituir la lámpara averiada. Utilizar solo lámparas de las mismas características (para más detalles ver los datos técnicos en el manual).
3. Cerrar la protección (se fija a presión).

Sustitución de las lámparas LED*

La campana cuenta con un sistema de iluminación con Tecnología LED. Los LED garantizan una iluminación óptima, mayor duración y menor consumo que las bombillas tradicionales. Para la sustitución llamar al servicio de asistencia.

Cable eléctrico

Si el cable de alimentación está dañado, deben ser sustituidos por el fabricante o por su Servicio de Asistencia Técnica a fin de prevenir riesgos.

ELIMINACIÓN

Este aparato lleva la marca CE de conformidad con la Directiva Europea 2012/19/EC sobre desechos de aparatos eléctricos y electrónicos (RAEE). Su eliminación correcta evita consecuencias negativas para el medio ambiente y la salud.

• Presente sólo en algunos modelos

El símbolo en el aparato o en los documentos que se suministran con el aparato indica que no se puede tratar como desecho doméstico. Es necesario entregarlo en un punto de recogida para el reciclado de aparatos eléctricos y electrónicos. Elimínelo de conformidad con las normas locales sobre eliminación de desechos. Para obtener información más detallada sobre el tratamiento, la recuperación y el reciclado de este producto, póngase en contacto con el ayuntamiento, el servicio de eliminación de desechos urbanos o la tienda donde adquirió el producto.

Anomalías y soluciones

En caso de defectos de funcionamiento, antes de llamar al Servicio de Asistencia realizar los siguientes controles:

Si la campana no funciona:

Comprobar que:

• no se haya producido un corte de corriente.
• se haya seleccionado una velocidad.

Si el rendimiento de la campana es escaso:

Comprobar que:

• La velocidad seleccionada sea suficiente para la cantidad de humos y vapores producidos.
• La cocina esté aireada lo suficiente para permitir el recambio de aire.
• El filtro de carbón no esté consumido (campana filtrante).

Si la campana se para durante el funcionamiento normal:

Comprobar que:

• no se haya producido un corte de corriente.
• el interruptor omnipolar no se haya disparado.

En caso de anomalías de funcionamiento, antes de recurrir al Servicio de Asistencia, desconectar la clavija, dejar el aparato desconectado de la alimentación eléctrica al menos 5 segundos y volver a conectar la clavija. Si vuelve a presentarse la anomalía, contactar con el Servicio de Asistencia.

Ahorrar energía y respetar el medio ambiente

• Utilice la campana mediante el establecimiento de la velocidad de acuerdo con las necesidades de la extracción real, por favor limite el uso de la función "velocidad intensiva", si está presente. El uso de la campana en forma racional le permite limitar el consumo de energía y evitar una inútil pérdida de aire limpio y aire acondicionado.
• Por favor, no encienda la luz de la campana a menos que sea necesario para iluminar el área de la cocina.

Instalación

Normas de referencia:

EN 60704-2-13:2011; EN 60704-3:2006 EN 61591:1997; EN 61591:1997/A1:2006; EN 61591:1997/A2:2011; EN 61591:1997/A11:2014 EN 50564:2011

Configuración del extractor:

Para configurar el modo de funcionamiento deseado del extractor, mantenga presionado el botón T5 durante aproximadamente 6 segundos con el producto apagado. El encendido de los iconos T2 o T3 indicará el tipo de instalación: T2 extracción, T3 filtrado. El tipo de instalación se puede cambiar presionando el botón T5.

Para guardar la nueva configuración, es necesario presionar el botón T1.

Configuración del extractor
