MANUAL DE UTILIZADOR FB 52 AC.1 HOTPOINT

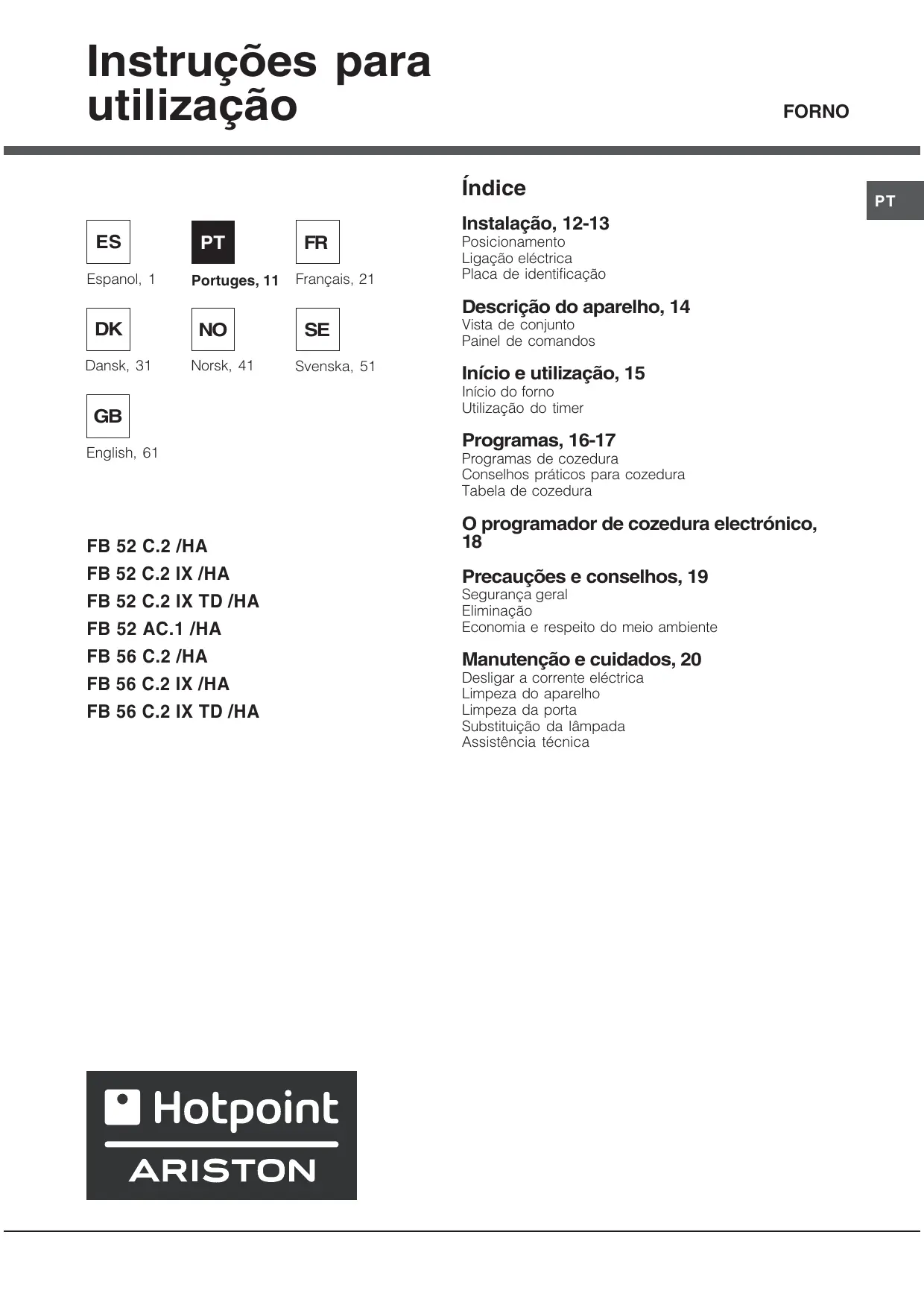

FB 52 C.2 /HA FB 52 C.2IX/HA Precauçôes e conselhos, 19 FB 52 C.2 IX TD /HA Segurança geral Eliminaçäo FB 52 AC.i /HA Economia e respeito do meio ambiente FB 56 C.2 /HA Manutençäo e cuidados, 20 FB 56 C.2 IX /HA Desligar a corrente eléctrica " Limpeza do aparelho FB 56 C.2 IX TD /HA Limpeza da porta Substituiçäo da lâmpada Assistência técnica B Hotpoint ARISTON

Instalaçäo LÉ importante guardar este folheto para poder consulté-lo a qualquer momento. No caso de venda, cessäo où mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietärio sobre o funcionamento e sobre as respectivas advertências. ! Leia com atençäo as instruçôes: nas quais h4 informaçôes importantes sobre a instalaçäo, a utilizaçäo e a segurança. Po: jonamento l'As embalagens näo säo brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauçôes e Conselhos). ! A instalaçäo deve ser realizada segundo estas instruçôes e por pessoal profissional qualificado. Uma instalaçäo errada pode causar danos pessoais, materiais e a animais Encaixe Para garantir um bom funcionamento do aparelho é necessärio que o môvel seja de caracteristicas adequadas. + _os painéis adjacentes ao forno devem ser de material resistente ao calor; + _no caso de môveis de madeira contraplacada, as colas devem ser resistentes à temperatura de 100°C. + _ para encaixar o forno, quer no caso de instalaçäo sob uma banca (ve/a a figura) quer em coluna, o môvel deve ter as seguintes medidas: 595 mm. ! Depois de ter encaixado o aparelho, näo deve ser possivel contacto com as partes eléctricas. As declaraçôes de consumo, indicadas na placa de identificaçäo, foram medidas para este tipo de instalaçäo. Ventilaçäo Para garantir uma boa ventilaçäo é necessärio eliminar a parede traseira do väo. E preferivel instalar o forno de maneira que apoie-se sobre duas ripas de madeira, ou sobre uma tébua com uma abertura de pelo menos 45 x 560 mm. (veja as figuras). Colocar no centro e prender Regule os 4 calços situados aos lados do forno, em correspondéncia aos 4 furos na moldura ao redor, em funçäo da espessura da lateral do mével: Para prender o aparelho no mével: abra a porta do forno e atarraxe 4 parafusos na madeira, nos 4 furos situados na moldura ao redor. 20 mm. de espessura: retire a parte môvel do calço (veja a figura); 18 mm. de espessura: utilize a primeira cavidade, da maneira jé preparada pelo fabricante (veja a figura), 16 mm. de espessura: utilize a segunda cavidade (veja a figure) ! Todos os componentes de garantia da protecçäo precisam estar presos de modo que näo possam ser tirados sem o emprego de uma ferramenta.

Ligaçäo eléctrica ! Os fornos equipados com cabo de fornecimento com três polo, säo preparados para funcionar com corrente alternada na tensäo e frequência de fornecimento indicadas na placa de identificaçäo (veja a seguir). Montagem do cabo de fornecimento

1. Para abrir a caixa de

terminais faça alavanca com uma chave de parafuso nas linguetas aos lados da tampa: puxe e abra a tampa ( veja a figura).

parafuso da braçadeira e tire-o utilizando uma chave de fendas (veja a figura).

8. Tire os parafusos dos

contactos L-N- e, em seguida, prendä os fios embaixo das cabeças dos parafusos a obedecer as cores: Azul (N) Castanho (L) Amarelo-Verde (==) Ligaçäo à rede do cabo de fornecimento eléctrica Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificaçäo (veja a0 lab). No caso de uma ligaçäo directa à rede, ser4 necessärio interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura minima entre os contactos de 3 mm. na dimensäo certa para a carga e em conformidade com as normas em vigor (a ligaçäo à terra näo deve ser interrompida pelo interruptor). O cabo de alimentaçäo deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente 1 O técnico instalador é responsävel pela realizaçäo certa da ligaçäo eléctrica e da obediência das regras de segurança. Antes de efectuar a ligaçäo, certifique-se que: + _a tomada tenha uma ligaçäo à terra e seja em conformidade com a legislaçäo; B Hotpoint ARISTON + _a tomada tenha a capacidade de suportar a carga mäxima de potência da méquina, indicada na placa de identificaçäo (ve/a a seguir); + _a tensäo de alimentaçäo seja entre os valores da placa de identificaçäo (veja a seguir); + _a tomada seja compativel com a tomada do aparelho. Em caso conträrio, substitua a tomada ou a ficha; näo empregue extensôes nem tomadas mültiplas ! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fäcil ! O cabo näo deve ser dobrado nem comprimido. ! O cabo deve ser verificado periodicamente e substituido somente por técnicos autorizados (veja a Assisténcia Técnica) ! À empresa exime-se de qualquer responsabilidade se estas regras näo forem obedecidas.

Descriçäo do aparelho

• Hé somente em alguns modelos.

Inicio e utilizaçäo ! Quando o acender pela primeira vez, aconselhamos de fazer funcionar o forno vazio pelo menos durante uma hora, com o terméstato posto à temperatura mäxima e a porta fechada. Em seguida, pode apagar, abrir a porta do forno e ventilar a sala. O odor que se sente é por causa da evaporaçäo das substâncias empregadas para proteger o forno ? Nos aparelhos dotados de programador electrénico, para utilizar o forno eléctricq,carregue a tecla (no visor apareceré o simbolo LJ) antes de seleccionar a funçäo de cozedura desejada. Inicio do forno

2. Para escolher a temperatura rode o selector do

TERMOSTATO. Uma lista com as cozeduras e as respectivas temperaturas aconselhadas pode ser consultada na Tabela de cozedura (veja os Programas)

8. O indicador luminosos do TERMOSTATO aceso fixo

no painel dos comandos avisa que o pré aquecimento foi completado:coloque dentro os alimentos a serem cozidos

4. Durante a cozedura é sempre possivel:

- modificar o programa de cozedura mediante o selector de PROGRAMAS; - modificar a temperatura mediante o selector do TERMOSTATO: - interromper a cozedura se recolocar o selector dos PROGRAMAS na posiçäo “O" ! Nunca encoste objectos no fundo do forno, para evitar riscos de danos ao esmalte. ! Coloque sempre os recipientes de cozedura sobre a grade fornecida. Ventilaçäo de arrefecimento Para obter uma reduçäo das temperaturas externas, alguns modelos säo equipados com uma ventoinha de arrefecimento. Esta gera um jacto de ar que sai entre o painel de comandos e a porta do forno. No final da cozedura, a ventoinha continua a funcionar até o forno arrefecer suficientemente ! No final da cozedura, a ventoinha continua a funcionar até o forno arrefecer suficientemente. B Hotpoint ARISTON Luz do forno Acende-se se for seleccionado mediante o selector dos PROGRAMAS. Permanece acesa quando se seleccionar um programa de cozedura. Utilizar o timer de fim de cozedura*

1. Antes de mais nada, para dar corda na campainha

é necessärio rodar o selector do TIMER DE FIM DE COZEDURA de uma volta quase inteira na direcçäo dos ponteiros do relégio.

3. Depois que tiver passado o tempo tocar4 um sinal

acüstico e o forno desliga-se.

4. Quando o forno estiver desligado, o timer de fim

cozedura poderé ser utilizado como um normal contador de minutos ! Para utilizar o forno com funcionamento manual, ou seja com o timer de fim de cozedura desactivado, é necessärio rodar o botäo TIMER DE FIM DE COZEDURA até o simbolo‘ D.

• Hé somente em alguns modelos.

Programas Programas de cozedura ! Para todos os programas pode ser regulada uma temperatura entre 60°C e MAX., excepto: + GRILL (é aconselhävel configurar somente em MAX.): + GRATIN (é aconselhävel näo ultrapassar a temperatura de 200°C). (el Programa de FORNO TRADIÇAO Activam-se os dois elementos aquecedores inferior e superior. Com esta cozedura tradicional é melhor utilizar uma ünica prateleira: com mais de uma prateleira haver4 mé distribuiçäo da temperatura. x] Programa de COZEDURA MÜLTIPLA Activam-se todos os elementos aquecedores (superior e inferior) e entra em funcionamento a ventoinha. Como o calor é constante e uniforme em todo o forno, o ar coze e cora os alimentos de maneira uniforme. Ë possivel utilizar até duas prateleiras no m4ximo contemporaneamente (= Programa FORNO DE CIMA Acende-se o elemento aquecedor superior. Esta funçäo pode ser utilizada para retoques na cozedura. [ Programade GRILL Acende-se o elemento aquecedor superior. A temperatura muito alta e directa do grill possibilita corar imediatamente a superficie dos alimentos que, como obstruem a saida dos liquidos, mantém o interior mais macio. À cozedura no grill é especialmente aconselhada para os pratos que necessitarem de alta temperatura na superficie: bifes de vitela ou vaca, entrecôte, filés, hambürgueres et, … Alguns exemplos de utilizaçäo estäo apresentados na parägrafo “Conselhos prâticos para a cozedura”. Coza com a porta do forno fechada. EI Programa de GRATIN Activa-se o elemento aquecedor superior e começa a funcionar a ventoinha. Une a irradiaçäo térmica unidirecional com a circulaçäo forçada do ar no interior do forno. Deste modo impede-se a queimadura da superficie dos alimentos ao aumentar-se o poder de penetraçäo do calor. Coza com a porta do forno fechada Conselhos prâticos para cozedura ! Nas cozeduras ventiladas näo utilize as posiçôes das prateleiras 1 e 5: que recebem directamente ar quente porque poderäo provocar queimaduras em alimentos delicados. ! Nas cozeduras de GRILL e GRATIN, coloque a bandeja pingadeira na posiçäo 1 para recolher os residuos de cozedura (molhos e/ou gordura) COZEDURA MULTIPLA + Utilize as posiçôes 2 e 4 das prateleiras, coloque na 2 os alimentos que necessitarem de mais calor. + Coloque a bandeja pingadeira embaixo e a grade em cima. GRILL + Coloque a grade na posiçäo 3 ou 4, disponha os alimentos no centro da grade. + É aconselhävel configurar o nivel de energia no méximo. Näo se alarme se a resisténcia superior näo permanecer constantemente acesa: o seu funcionamento é controlado por um terméstato; PIZZA + Para cozer bem uma pizza utilize o programa de COZEDURA MULTIPLA. + _Utilize uma forma de aluminio leve, apoie-a na grelha do forno. Se utilizar a bandeja pingadeira aumentaré os tempos de cozedura e dificilmente ser4 obtida uma pizza crocante. + No caso de pizzas com muita cobertura é aconselhävel colocar o queïjo mozzarella na metade da cozedura.

1. Repetir todas as fases acima descritas.

2. Carregue na tecla El e em seguida, mediante as teclas

El e E acerte a hora. Funcionamento manual do forno Depois de ter regulado a hora, o programador passa auto- maticamente para a posiçäo manual. Observaçäo: Prima a tecla El para restabelecer o funcio- namento manual depois de cada vez que cozer em “Auto- mético” Regulaçäo volume sinal sonoro Depois de ter escolhido e confirmado as regulaçôes do relégio mediante a tecla El é possivel regular o volume do sinal sonoro de alarme. Inicio da cozedura posterior com duraçäo estabelecida É preciso programar a duraçäo da cozedura e a hora de final da cozedura. Suponhamos que o ecrä indique 10:00 horas.

2. Carregue na tecla El solte e sucessivamente (dentro

de 4 segundos) mediante as teclas El e E programe a duraçäo desejada. Suponhamos programar uma coze- dura de 30 minutos; aparece: : 530 Ao fim da programaçäo, depois de 4 segundos, ser4 no- vamente visualizada a hora actual com o simbolo 5 e a escrita “auto”

3. Carregue na tecla El, solte e sucessivamente prima as

teclas A e Haté programar a hora do final da cozedura desejada, suponhamos às 13:00. 43-00

4. A0 fim da programaçäo, no display, depois de 4 se-

iTUUU A escrita “auto” acesa recorda-nos que foi realizada a programaçäo da duraçäo e do final da cozedura com funcionamento automätico. Nesta altura, o forno acende- se automaticamente às 12:30 de modo que termine depois de 30 minutos. Quando o forno estiver aceso, aparece a panelinha acesa &5 durante toda a duraçäo da cozedura. À qualquer momento, se for premida a tecla , 6 possivel visualizar a duraçäo programada; se for premida a tecla El visualiza-se a hora de final de cozedu- ra. No final da cozedura, tocarä o sinal acüstico; para interrompé-lo prima uma tecla qualquer excepto as teclas Bet. Inicio imediato com duraçäo estabelecida Se for programada somente a duraçäo (pontos 1 e 2 do parägrafo “Inicio cozedura posterior com duraçäo estabelecida”) a cozedura iniciar4 imediatamente. Para anular uma cozedura jâ programada Carregue na tecla El solte e mediante tecla El coloque o tempo novamente em:

U'UuUu e, em seguida, prima a tecla de funcionamento manual Funçäo contador de minutos No funcionamento contador de minutos é programado o momento a partir do qual começa uma contagem regressi- va. Esta funçäo näo comanda para acender nem apagar o forno, somente emite um alarme acüstico quando o tempo esgotar-se. Carregue e solte a tecla [6] aparece: VU LU Em seguida, mediante as teclas El e El programe o tempo desejado Ao fim da programaçäo, o tempo partira no segundo exac- to, no display aparece a hora actual innn lUSUU No final do tempo tocaré um sinal acüstico que pode ser parado se for premida uma tecla qualquer (excepto as te- clas El e E) e o simbolo [8] apaga-se. Correcçäo e cancelamento dos dados + _É possivel mudar os dados programados a qualquer momento, se for premida a tecla correspondente e pre- mida a tecla Æ] ou El + Ao cancelar a duraçäo de cozedura, cancela-se automati- camente também o final do funcionamento e vice-versa. + No caso de funcionamento programado, o aparelho näo aceita tempos de final de cozedura anteriores ao de inicio de cozedura propostos pelo préprio aparelho.

Precauçôes e conselhos ! Este aparelho foi projectado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências säo fornecidas por razôes de segurança e devem ser lidas com atençäo. Segurança geral + Este aparelho foi concebido para utilizaçäo de tipo näo profissional no âmbito de moradas. + Este aparelho näo deve ser instalado ao ar livre, mesmo num sitio protegido, porque 6 muito perigoso deixé-lo exposto a chuva e temporais. + Para deslocar o aparelho pegue-0 sempre pelos cabos para este fim, situados aos lados do forno. + Näo toque na méquina se estiver descalço, ou se as suas mäos ou pés estiverem molhados ou hümidos. + Este aparelho deve ser empregado para cozer alimentos, somente por pessoas adultas e segundo as instruçôes apresentadas neste folheto. + Durante o uso do aparelho os elementos de aquecimento e algumas partes da porta do forno ficam muito quentes. Tome cuidado para näo tocar nos mesmos e mantenha as crianças afastadas. + Evite que o cabo de alimentaçäo de outros electrodomésticos encoste-se em partes quentes do forno. + Näo tape as aberturas de ventilaçäo e de eliminaçäo de calor. + Pegue pelo centro a maçaneta de abertura da porta: os lados podem estar quentes. + _Utilize luvas de forno para colocar e tirar recipientes; + Näo forre o fundo do forno com folhas de aluminio. + Näo guarde material inflamävel no forno: se o aparelho for inadvertidamente colocado a funcionar, poderäo arder. + Assegure-se sempre que os selectores estejam na posiçäo “e”/"0” quando nâo estiver a utilizar o aparelho. + Näo puxe pelo cabo para deslizar a ficha da tomada eléctrica, pegue pela ficha. + Näo realize limpeza nem manutençäo sem antes ter desligado a ficha da rede eléctrica. B Hotpoint ARISTON + Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repar4-las. Contacte a Assistência Técnica (veia a Assisténcia técnica). + Näo coloque objectos pesados sobre a porta do forno aberta. Eliminaçäo + Eliminaçäo do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas. + A directiva Europeia 2002/96/CE referente à gestäo de residuos de aparelhos eléctricos e electrénicos (RAËE), prevê que os electrodomésticos näo devem ser escoados no fluxo normal dos residuos sélidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperaçäo e reciclagem dos materiais que os compôem e impedir potenciais danos para a saüde humana e para o ambiente. O simbolo constituido por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informaçäo referente ao local apropriado onde devem depositar os electrodomésticos velhos. Economia e respeito do meio ambiente + Se utilizar o forno nos horärios a partir do fim da tarde, até as primeiras horas da manhä, colabora-se para reduzir a carga de absorçäo do fornecimento de electricidade. + _É recomendävel realizar as cozeduras ao GRILL e GRATIN sempre com a porta fechada: quer para obter melhores resultados, quer para uma sensivel economia de energia (aproximadamente 10%). + Mantenha as guarniçôes eficientes e limpas, para poderem aderir bem na porta e näo causar dispersäo de calor.

Manutençäo e cuidados Desligar a corrente eléctrica Antes de realizar qualquer operaçäo, desligue o aparelho da alimentaçäo eléctrica. Limpeza do aparelho + As partes externas esmaltadas ou inoxidäveis e as guamiçôes de borracha podem ser limpas com uma esponja molhada com ägua moma e sabäo neutro. Se for dificil remover as manchas, empregue produtos especficos. Ë aconselhado enxaguar com égua abundante e enxugar depois da limpeza. Näo empregue p6s abrasivos nem substâncias corrosivas. + Ointerior do forno deve ser sempre limpo de preferência depois de cada utilizaçäo, enquanto ainda estiver morno. Utilize 4gua quente e detergente, enxagüe e enxugue com um pano macio. Evite abrasivos. + Os acessérios podem ser lavados como quaisquer utensilios, inclusive numa méquina de lavar loiça, excepto as guias corrediças.: + Nunca utilize equipamento de limpeza a vapor ou de alta pressäo para limpar a aparelhagem. Limpeza da porta Limpe o vidro da porta com esponjas e produtos näo abrasivos e enxugue com um pano macio; näo use materiais 4speros, abrasivos ou espätulas metélicas afiadas que podem arranhar a superficie e quebrar o vidro. Para uma limpeza mais cuidadosa, é possivel retirar a porta do forno.

1. abra a porta inteiramente

situadas nas duas dobradiças;

3. segure a porta dos dois

lados exteriores e feche-a novamente devagar mas näo inteiramente; Em seguida puxe a porta para a frente e retire-a das dobradiças (ve/a à figura) Para montar novamente a porta realize, na ordem contréria, as mesmas operaçôes. Verificaçäo das guarniçôes Verifique periodicamente o estado da guarniçäo ao redor da porta do forno. Se houver danos, contacte o Centro de Assisténcia Técnica mais préximo (veja a Assistência técnica).. Ë aconselhävel näo usar o forno antes do mesmo ter sido reparado. Substituiçäo da lâmpada Para substituir a lâmpada de iluminaçäo do forno:

1. Desatarraxe a tampa em vidro do bocal da

2. Desenrosque a lâmpada e troque-a por outra

anéloga: potência 25 W, engate E 14.

3. Retire a tampa (veja a figura)

Assistência técnica Comunique: + _o modelo da mäquina (Mod) + _o nümero de série (S/N) Estas ültimas informaçôes encontram-se na placa de identificaçäo situada no aparelho e/ou na embalagem.
