MANUAL DE UTILIZADOR ZS5300 MARANTZ
Vista geral das funções ....4
Painel da frente ....4
Painel de trás ....5
Controlo remoto (RC5300ZS) 6
Definição do código ID ....8
Preparação e ligação....9
Ligação de altifalantes ....9
Exemplo de ligação....10
Exemplos de operação ....15
Lista de códigos remotos ....16
Solução de Problemas....17
Cuidado e manutenção....17
Especificações ....18
CaracterísticasIntrodução
Os nossos agradecimentos por ter adquirido o Amplificador Selector de Zona Múltipla Marantz ZS5300.
Este notável componente foi concebido para lhe proporcionar muitos anos de total satisfação de audição doméstica.
Queira disponder alguns minutos a ler cuidadosamente este manual antes de ligar e operar o ZS5300.
Dado que existe um grande número de opções de ligações e configurações, recomendamos que discuta a sua configuração específica com o especialista do seu revendedor Marantz A/V.
O ZS5300 é um amplificador 2 ch x 3 zonas com selector Zona Múltipla/Fonte.
- Todos os canais com idêntica designação, completam a discreta construção do amplificador de potência de classe D.
Para maximizar o desempenho sonoro, foi utilizado um amplo transformador de potência de núcleo R. O amplificador de potência foi concebido utilizando construção discreta do amplificador de classe D para todos os 6 canais. Desta forma assegura-se que todos os canais têm a mesma qualidade e potência.
- Função de controlo de 3 zonas
Combinando esta unidade com um teclado, poderá construir um sistema de zonas múltiplas, capaz de controlar até 3 zonas.
- Interruptor selector ID permitindo expansão de zonas
Esta unidade pode ser ligada em cascata alterando o interruptor ID do painel posterior. Podem ser ligadas até 3 unidades de forma a que o sistema de zonas pode ser expandido até a 9 zonas.
- Função de economia de corrente por controlo de corrente independente
Esta unidade pode controlar a ligação/desligação da corrente para cada zona. A corrente para a zona não utilizada pode ser desligada permitindo economia de corrente.
- Modo festa
Poderá dirigir a mesma fonte simultaneamente para todas as zonas. Isto é óptimo para ocasiões festivas. Poderá para além disso controlar o volume e a função de silenciamento.
- Terminal do altifalante compatível com ficha de banana
Os terminais do altifalante podem ser ligados com fichas de banana directamente bem como com cabos de altifalantes tradicionais.
Sobre o teclado
Poderá ligar a maior parte dos teclados e receptores de infravermelhos assim como alguns produtos relacionados com o controlo, disponíveis no mercado.
Estes são exemplos de sistemas que foram testados pela Marantz America:
NILES
Principal de Infravermelhos : IRP6+
Sensor de infravermelhos:MS2
Flash de infravermelhos : IRC-2

NILES®
As siglas Niles e IntelliPad são marcas registadas da Niles Audio Corporation.
XANTECH
Teclado : SMARTPAD3
Bloco de ligação : 789-44
Sensor de infravermelhos : Série 480-30
Emissor de infravermelhos : 282M
xantech.
As siglas Xantech e SMARTPAD3 são marcas registadas da Xantech Corporation.
Nota :
Caso deseje usar produtos que não estejam listados acima, queira contactar o seu revendedor autorizado Marantz para questões de possível compatibilidade.

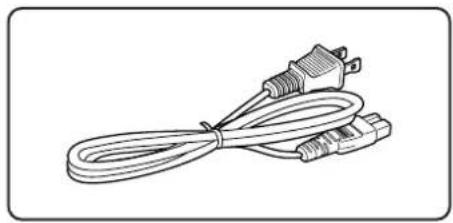

Acessórios
• Cabo de alimentação CA x 1

- Unidade de controlo remoto x 1

- Pilhas de tamanho AA x 2

Vista geral das funções

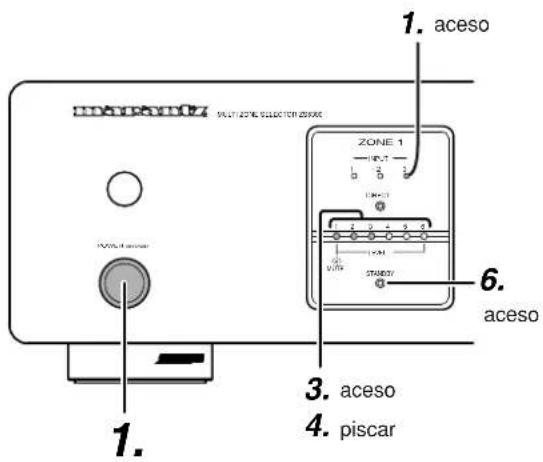

Painel da frente
Prima este botão para ligar a alimentação principal. Prima novamente para desligar. Quando a alimentação principal está ligada, Zona1, Zona2 e Zona3 passam a modo espera e a alimentação para cada zona pode ser comutada com o controlo remoto RC5300ZS (fornecido) ou um teclado (opção). Para uma utilização normal, deixe o unidade ligada.
② Indicador de nível de volume (LEVEL)
Estes indicadores mostram o nível do volume. Quando todos os indicadores acenderem, o volume esta ao nível máximo. Quando todos os indicadores estiverem apagados, o volume está no nível mínimo. O volume pode ser ajustado individualmente para cada Zona1, Zona2 e Zona3. O ajuste do volume pode ser efectuado com o controlo remoto ou um teclado.
Estes indicadores piscam quando o som é silenciado. Quando o volume está no máximo, todos os indicadores piscam. Quando o volume está no mínimo, pisca apenas o primeiro indicador. O silenciamento pode ser controlado individualmente para cada Zona1, Zona2 e Zona3. O silenciamento pode ser efectuado com o controlo remoto ou um teclado. Se o volume for ajustado enquanto silenciado, o silenciador e cancelado.
Atenção
Quando estes indicadores piscam, não é debitado qualquer som. Ao cancelar o silenciador, queira verificar a posição do volume. Se o volume estiver regulado muito alto, os altifalantes podem ser danificados.
Este indicador acende quando qualquer das zonas estiver em espera. Zona1, Zona2 e Zona3 podem estar em modo espera independentemente. A alimentação para cada zona pode ser controlada com o controlo remoto ou um teclado.
Quando é escolhida para fonte a entrada " ZONA DIRECT ", este indicador acende. A fonte ligada ao terminal "ZONA DIRECT" para Zona1 pode ser seleccionada apenas para a Zona1. O mesmo se aplica para Zona2 e Zona3. A seleção de fonte pode ser efectuada com o controlo remoto ou um teclado.
Dependendo de qual entrada está seleccionada em cada zona, será iluminado o indicador INPUT respectivo. As Entradas podem ser seleccionadas por um controlo remoto ou um teclado.
⑥ Sensor de infravermelhos (Controlo remoto)
Esta janela recebe sinais de infravermelhos do controlo remoto.

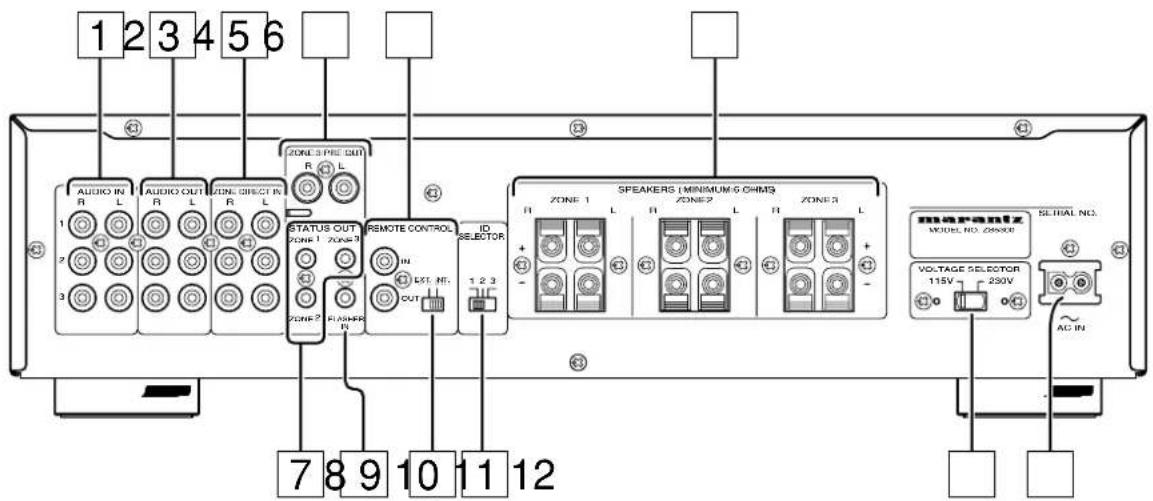

Painel de trás
Ligue a saída áudio analógica do dispositivo áudio (leitor CD, TV, leitor DVD, etc.). Podem ser ligados até 3 dispositivos áudio.
2 Terminal de saída áudio (AUDIO OUT)
Estes terminais são concebidos como uma passagem áudio. Podem ser usados quando ligar em cascata um ou dois outros ZS5300s. Outro exemplo poderá ser partilhar componentes de fonte com um sistema de cinema doméstico dedicado, etc.
Estes terminais são apenas para as zonas correspondentes. Ligue os terminais de saída áudio analógicos do seu dispositivo áudio (leitor CD, TV, leitor DVD, etc.). Ainda que os 3 dispositivos possam ser ligados cada um a uma zona diferente, o dispositivo liado a "ZONE DIRECT 1" pode ser reproduzido apenas na ZONE 1. O mesmo se aplica a ZONE DIRECT 2 e ZONE DIRECT 3.

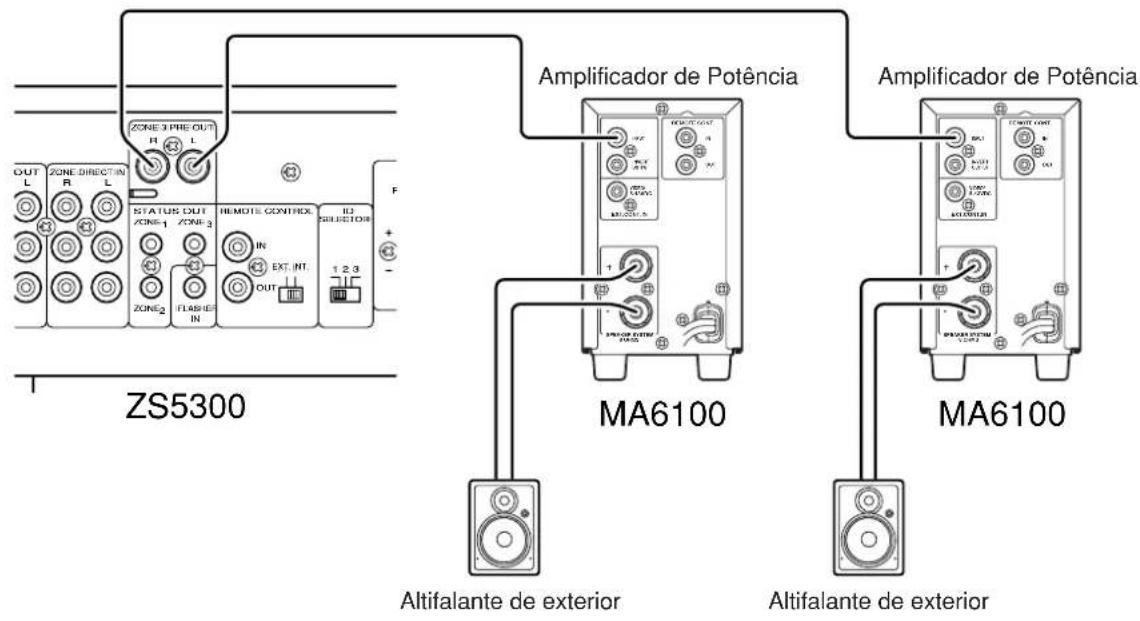

Estes terminais são terminais de saída pré amplificada para a Zona 3. Podem ser ligados com outros dispositivos áudio tais como um amplificador externo.
5 Terminal de entrada / saída do controlo remoto (REMOTE CONTROL)
Se ligar esta unidade a outro componente áudio Marantz utilizando um cabo de controlo de sistema, poderá operar remotamente os componentes como um sistema único.
6 Terminal de saída do altifalante (SPEAKERS)
- Valor da impedância do altifalante: 6 Ω
Estes terminais são terminais de saída activados por CC para determinar se a alimentação de uma zona está ligada ou desligada.
Ligue estes terminais a teclados, etc.
- Valor da saída de estado: 12 V, 100 mA.
8 Terminal de entrada do flash (FLASHER IN)
Este terminal é para controlar a unidade de cada zona. Ligue o sinal de controlo a um teclado, etc.
9 Interruptor interno / externo do controlo remoto (INT. / EXT.)
Este interruptor é para seleccionar se o sensor remoto do painel frontal funciona ou não. Se usar dois ou mais ZS5300s em ligação em cascata, regule este interruptor em INT. para o ZS5300 que funciona como principal.
Regule o interruptor em EXT. para o ZS5300s secundário. INT. : Activa o sensor remoto.
1 Interruptor de selecção ID (ID SELECTOR)
Quando são usados dois ou três ZS5300s, defina números ID independentes para cada um. Podem ser ligados até 3 ZS5300s. Deverão ser definidos números ID diferentes para cada unidade.
1 Selector de voltagem (VOLTAGE SELECTOR)
Seleccione a voltagem da sua área. Poderá seleccionar 115 V ou 230 V.
- Assegure-se que desliga o cabo de alimentação quando alterar este interruptor.
1 Entrada de alimentação (AC IN)
Ligue o cabo de alimentação a esta tomada.
ATENÇÃO:
Assegure-se de que usa um cabo de alimentação especificado para mais de 2,5 A, 250 V e 18 AWG quando operar com tensão de CA 230 V.

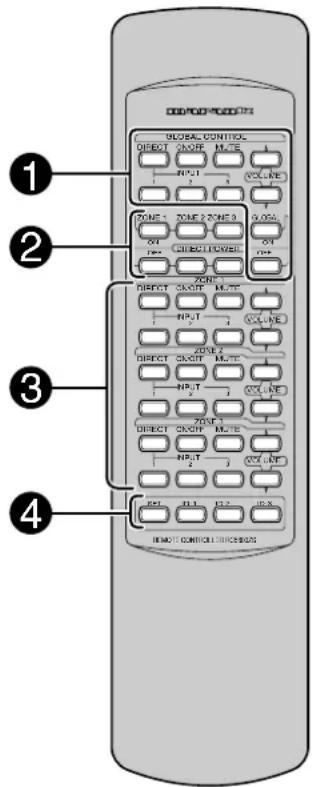

Controlo remoto (RC5300ZS)
Com estes botões poderá controlar o volume, seleccionar a fonte, etc. para todas as zonas ao mesmo tempo. Se duas ou três unidades estiverem ligadas em cascata, todas as zonas podem ser controladas também ao mesmo tempo.
- Botão directo global (GLOBAL DIRECT)
Este permite-lhe seleccionar a entrada Zona Directa (dedicada a essa zona) a ser reproduzida em todas as zonas 1, 2, & 3 de todos ZS5300s ligados.
- Botão entrada global 1, 2, 3 (GLOBAL INPUT 1, 2, 3)
Este permite-lhe seleccionar a Entrada 1, 2 ou 3 a ser reproduzida globalmente com todos ZS5300s ligados.
- Botão global ligado/desligado (GLOBAL ON / OFF)
Este permite-lhe ligar/desligar a alimentação de todas as zonas de todos os ZS5300s ligados. Prima uma vez para ligar, prima novamente para desligar.
- Botão silencioso global (GLOBAL MUTE)
Este permite-lhe ligar/desligar o silenciador de todos os ZS5300s ligados. Prima uma vez para ligar o silenciador, prima novamente para desligar o silenciador.
- Botão volume global (GLOBAL VOLUME)
Este permite-lhe levantar/baixar o volume para todos os ZS5300s ligados.
- Botão global ligado (GLOBAL ON)
Este permite-lhe ligar a alimentação de todas as zonas de todos ZS5300s ligados.
- Botão global desligado (GLOBAL OFF)
Este permite-lhe desligar a alimentação de todas as zonas de todos ZS5300s ligados.
② Botão zona 1 directa ligada (DIRECT POWER)
Com estes botões poderá controlar a alimentação para cada zona independentemente.
- Botão zona 1 directa ligada (ZONE 1 DIRECT ON)
Ligue a alimentação para a Zona 1 independentemente.
- Botão zona 1 directa desligada (ZONE 1 DIRECT OFF)
Desliga a alimentação para a Zona 1 independentemente.
- Botão zona 2 directa ligada (ZONE 2 DIRECT ON)
Liga a alimentação para a Zona 2 independentemente.
- Botão zona 2 directa desligada (ZONE 2 DIRECT OFF)
Desliga a alimentação para a Zona 2 independentemente.
- Botão zona 3 directa ligada (ZONE 3 DIRECT ON)
Liga a alimentação para a Zona 3 independentemente.
- Botão zona 3 directa desligada (ZONE 3 DIRECT OFF)
Desliga a alimentação para a Zona 3 independentemente.
③ Botões para zona 1, 2, 3 (ZONE 1, 2, 3)
As descrições seguintes são comuns. As funções dos botões são as mesmas para a Zona 2 e 3; portanto são descritos apenas os botões para a Zona 1.
- Botão zona 1 directa (ZONE 1 DIRECT)
Selecciona "Entrada 1" ou "Entrada 2" ou "Entrada 3" para Zona 1.
- Botão zona 1 ligada/desligada (ZONE 1 ON / OFF)
Liga/desliga a alimentação para a Zona 1. Prima uma vez para ligar, prima novamente para desligar.
- Botão zona 1 silenciada (ZONE 1 MUTE)
Liga/desliga o silenciador para a Zona 1. Prima uma vez para ligar, prima novamente para desligar.
Se o volume for ajustado quando silenciado, o silenciador é desligado.
- Botão zona 1 volume (ZONE 1 VOLUME)
Levanta/baixa o volume para a Zona 1.
4 Botão de definição ID
Quando dois ou três ZS5300s estiverem ligados ao mesmo cabo remoto ou forem usados na mesma área, será possível definir números ID diferentes.
Consulte a "Definição do código ID" para definir o código ID para o controlo remoto. (pág.8)
A definição da unidade por defeito é ID-1.
◆Operação da unidade de controlo remoto
1. Controlo remoto
Opere a unidade de controlo remoto (RC5300ZS) dentro de uma distância de aproximadamente 5 m da janela de infravermelhos (controlo remoto) na parte da frente da unidade.
Se o transmissor estiver apontado numa direcção diferente do sensor de infravermelhos ou se existir um obstáculo entre eles, pode não ser possível fazer o controlo remoto.

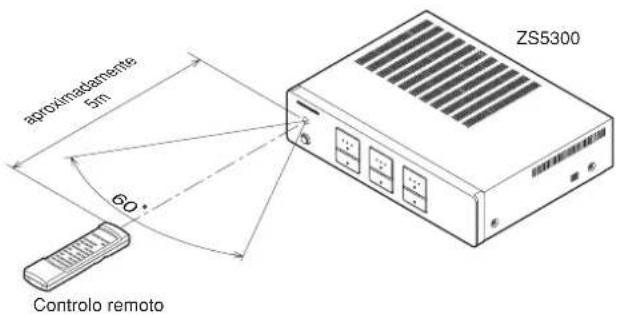

- Raio de acção do controlo remoto
As pilhas deste controlo remoto tem uma vida de aproximadamente 1 ano em condições normais de operação. Quando a unidade de controlo remoto não for utilizada durante um longo período de tempo, remova as pilhas. Além disso, quando notar que as pilhas estiverem a ficar fracas, substitua-as logo que possível.
- Remova a tampa das pilhas.

- Não use pilhas recarregáveis (tipo Ni-Cd).
- Introduza as pilhas de tamanho AA com a polaridade (+) e (−) correcta.

- Feche a tampa das pilhas até fazer um clique.

Definição do código ID

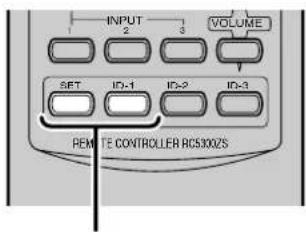

◆Definição do código ID
Ex.) Definição como ID-1
Controlo remoto
Painel de trás da unidade
O sistema ZS5300 pode ser expandido a até 3 unidades.
Quando usar 1 unidade isolada, regule o interruptor ID na parte de trás do painel em "1".
Para definir o controlo remoto no número ID da unidade, use o seguinte procedimento.
- Prima o botão SET e mantenha-o premido e depois prima o botão ID-1, depois liberte ambos os botões.
- Este controlo remoto foi definido como ID-1. Para definir o ID em 2 e 3, siga o mesmo procedimento.
- Quando as pilhas são substituídas, a unidade volta às definições de fábrica de ID-1.
Nota:
Isto é importante, pois se tiver alterado os números ID, terá de redefinir o número ID quando as pilhas forem substituídas.
*A definição por defeito tanto para o controlo remoto como para a unidade é ID-1
Preparação e ligação
◆ Antes de efectuar ligações
Assegure-se de que desliga a alimentação para o ZS5300 e outros aparelhos a serem ligados ao ZS5300 antes de fazer ligações.
Consulte o manual de instruções dos outros aparelhos para se certificar das ligações e terminais correctos.
Teclado
Os teclados que podem ser ligados à unidade são os teclados e caixas de ligação fabricados por NILES e XANTECH apresentados abaixo. Se quiser usar produtos que não estejam na lista abaixo ou de outros fabricantes, queira contactar o seu revendedor autorizado Marantz.
• NILES
Principal de Infravermelhos : IRP6+
Sensor de infravermelhos : MS 2
Flash de infravermelhos : IRC-2
• XANTECH
Teclado : SMARTPAD3
Bloco de ligação : 789-44
Sensor de infravermelhos : Série 480-30
Emissor de infravermelhos : 282M
Nota:
Quando ligar um teclado, consulte o manual de instruções do teclado bem como o desta unidade.
Ligação de altifalantes
Existem duas formas de ligar os altifalantes. Veja as figuras seguintes.
◆Ligação com fio de altifalante
- Retire aproximadamente 6/8 inch (20 mm) da insulação do fio.

aproximadamente
6/8 inch (20 mm)
- Enrole muito bem as pontas desencapadas do fio para evitar curto circuitos.

- Introduza a parte descarnada do fio no orifício de cada terminal como se segue.

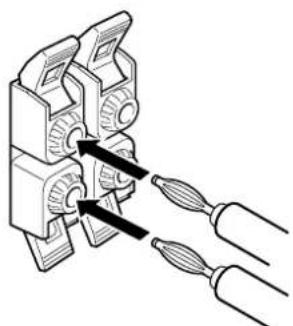

◆Ligação de ficha de banana
É possível também fazer ligações com ficha banana.
Ligação em cascata
Nota:
Para alterar as posições do interruptor EXT./INT. e do interruptor ID, desligue o interruptor principal do ZS5300.
Quando o interruptor de alimentação principal estiver ligado, a mudança de posição daqueles interruptores não tem qualquer efeito.
AW["ControlLO remoto"]
Ligação do amplificador de potência externo
Quando usar altifalantes que possam necessitar de alta potência (p.ex. alguns altifalantes para exteriores), poderá necessitar de mais potência que a debitada pelo ZS5300. Se necesitar de mais potência, poderá ligar "ZONE 3 PRE OUT" a um amplificador de potência externo.
O nível sonoro pode ser ajustado com Levantar/Baixar Volume no ZS5300.
Quando estiverem efetuadas todas as ligações, ligue o cabo de alimentação à tomada de corrente.
Regulação
Este é um exemplo para construir um sistema de 3 zonas com um teclado NILES.
Veja a figura Exemplo de ligação "Sistema NILES" (pág.10).
Quando estiverem feitas todas as ligações, ensine ao teclado os comandos remotos.
Para ensinar os comandos ao teclado ou mais informação, queira consultar o manual de instruções dos seus teclados.
Exemplos de operação
Consulte o exemplo de ligação "Sistema NILES" ( Pág.10)
Sala principal
Zona 1

- Prima o botão CD no teclado. A alimentação da Zona 1 do ZS5300 é ligada e a fonte de entrada é comutada para Entrada 3. Se premir o botão POWER no teclado também liga a alimentação.
- Prima o botão PLAY no teclado. O leitor de CD inicia a reprodução.
- Prima VOLUME ▲ no teclado. O nível do volume da Zona 1 do ZS5300 é aumentado. Também premindo o botão VOLUME ▼ diminui o nível de volume.
- Prima o botão MUTE do teclado para silenciar o som. Os indicadores nível de volume da Zona 1 do ZS5300 piscam. Para cancelar o silenciamento, prima novamente o botão MUTE ou prima VOLUME ▲ or ▼.
- Prima o botão STOP no teclado. O leitor de CD pára.
- Prima o botão POWER no teclado. A alimentação da Zona 1 do ZS5300 é desligada e o indicador STANDBY acende.
- Lista de códigos remotos (Extensão RC-5)
| FUNÇÃO ID-1 ID-2 ID-3 Observação | |||||
| Global | Alimentação ligada/desligada | 161210 | 161210 | 161210 | Código de controlo global |
| Global | Alimentação ligada | 161211 | 161211 | 161211 | Código de controlo global |
| Global | Alimentação desligada | 161212 | 161212 | 161212 | Código de controlo global |
| Global Volume para cima 161600 161600 161600 Códigos de controlo global | |||||
| Global Volume para baixo 161700 161700 161700 Códigos de controlo global | |||||
| Global Silenciador 161319 161319 161319 Códigos de controlo global | |||||
| Global ENTRADA 1 160039 160039 160039 Códigos de controlo global | |||||
| Global ENTRADA 2 160049 160049 160049 Códigos de controlo global | |||||
| Global ENTRADA 3 160059 160059 160059 Códigos de controlo global | |||||
| Global Entrada directa 160060 160060 160060 Códigos de controlo global | |||||
| Zona 1 Alimentação ligada/desligada 161220 161223 161226 | |||||
| Zona 1 Alimentação ligada 161221 161224 161227 | |||||
| Zona 1 Alimentação desligada 161222 161225 161228 | |||||
| Zona 1 ENTRADA 1 160030 160033 160036 | |||||
| Zona 1 ENTRADA 2 160031 160034 160037 | |||||
| Zona 1 ENTRADA 3 160032 160035 160038 | |||||
| Zona 1 Entrada directa 160017 160018 160019 | |||||
| Zona 1 Silenciador ligado/desligado 161310 161313 161316 | |||||
| Zona 1 Volume para cima 161610 161613 161616 | |||||
| Zona 1 Volume para baixo 161710 161713 161716 | |||||
| Zona 2 Alimentação ligada/desligada 161230 161233 161236 | |||||
| Zona 2 Alimentação ligada 161231 161234 161237 | |||||
| Zona 2 Alimentação desligada 161232 161235 161238 | |||||
| Zona 2 ENTRADA 1 160040 160043 160046 | |||||
| Zona 2 ENTRADA 2 160041 160044 160047 | |||||
| Zona 2 ENTRADA 3 160042 160045 160048 | |||||
| Zona 2 Entrada directa 160024 160025 160026 | |||||
| Zona 2 Silenciador ligado/desligado 161311 161314 161317 | |||||
| Zona 2 Volume para cima 161611 161614 161617 | |||||
| Zona 2 Volume para baixo 161711 161714 161717 | |||||
| Zona 3 Alimentação ligada/desligada 161240 161243 161246 | |||||
| Zona 3 Alimentação ligada 161241 161244 161247 | |||||
| Zona 3 Alimentação desligada 161242 161245 161248 | |||||
| Zona 3 ENTRADA 1 160050 160053 160056 | |||||
| Zona 3 ENTRADA 2 160051 160054 160057 | |||||
| Zona 3 ENTRADA 3 160052 160055 160058 | |||||
| Zona 3 Entrada directa 160027 160028 160029 | |||||
| Zona 3 Silenciador ligado/desligado 161312 161315 161318 | |||||
| Zona 3 Volume para cima 161612 161615 161618 | |||||
| Zona 3 Volume para baixo 161712 161715 161718 | |||||
| Regulação | Definir | ---- | ---- | ---- | |
| Regulação | ID-1 | ---- | ---- | ---- | |
| Regulação | ID-2 | ---- | ---- | ---- | |
| Regulação | ID-3 | ---- | ---- | ---- | |
ID inicial: ID-1
Definição de ID: Prima e mantenha premidos os botões SET primeiro e ID-* a seguir, simultaneamente. (*=1 ou 2 ou 3)
Solução de Problemas
Em caso de problemas com a unidade, antes de pedir assistência verifique primeiro o seguinte.
- Estão todas as ligações correctamente efetuadas?
- Estará a operar a unidade correctamente de acordo com o guia do utilizador?
- Estarão os outros produtos a funcionar correctamente?
Se a unidade ainda não funciona correctamente, verifique os pontos indicados na tabela seguinte.
Se o seu problema não puder ser resolvido com as acções curativas listadas na tabela seguinte, supeita-se de mau funcionamento do circuito interno; desligue imediatamente o cabo de alimentação CA e contacte um revendedor autorizado ou centro de assistência Marantz.
| Problema | Solução |
| O amplificador não trabalha e o indicador não acende. | Verifique se o cabo de alimentação está correctamente ligado a uma tomada de corrente CA. |
| O indicador acende mas o amplificador não funciona. | Verifique as regulações do INPUT SELECTOR, controlo de VOLUME.Verifique se a função MUTE está desactivada.(O indicador MUTE está desligado.) |
| O som é produzido apenas a partir de um dos sistemas de altifalantes. | Desligue a alimentação e nude as ligações dos sistemas de altifalantes esquerdo e direito. Se o som ainda não sair do mesmo sistema de altifalantes, verifique os cabos de ligação do próprio sistema de altifalantes. |
| O som não é produzido de todo. | Verifique as regulações do INPUT SELECTOR.Verifique se os cabos do altifalante estão correctamente ligados.Verifique se os cabos de ligação com fichas RCA estão correctamente ligados. |
| Não funciona correctamente quando está ligado a Cascata. | Verifique se o interruptor ID do painel traseiro está correctamente regulado.Verifique se a regulação ID do controlo remoto está correcta. |
Cuidado e manutenção
Esta secção descreve as operações de cuidado e manutenção que devem ser executadas para optimizar a operação do seu equipamento Marantz.
Limpeza das superfícies externas da unidade
O acabamento exterior da sua unidade durará indefinidamente com o cuidado e limpeza convenientes.
Nunca use esponjas abrasivas, lã de aço, pós abrasivos ou agentes químicos agressivos, alcóol, diluentes, benzina, inseticida ou outras substâncias voláteis, pois estas danificarão o acabamento do equipamento.
Da mesma forma, nunca use panos contendo substâncias químicas. Se a unidade se sujar, limpe as superfícies exteriores com um pano macio e sem fiapos.
Especificações
Potência de saída nominal
Zona1 E/D (40 Hz -20 kHz) 60 W 6 ohms / canal
Zona2 E/D (40 Hz -20 kHz) 60 W 6 ohms / canal
Zona3 E/D (40 Hz -20 kHz) 60 W 6 ohms / canal
DHT (40 Hz - 20 kHz) 0,05% 6 ohms
Sensibilidade de entrada 300 mV / 60 W saída
Impedância de entrada 20 kohms
Resposta de frequência (-1 dB) 10 Hz a 30 kHz
Relação sinal / ruído 85 dB
Requisitos de potência 115 V / 230 V CA, 50/60 Hz
Consumo de corrente 100W
Dimensões (Máximo)
Largura 17,32 polegadas (440 mm)
Cabo de alimentação CA 1
Unidade de controlo remoto (RC5300ZS) 1
Pilhas de tamanho AA 2
Design e especificações sujeitos a alteração sem aviso prévio.
