MODE D'EMPLOI ZS5300 MARANTZ

NEC - NATIONAL ELECTRICAL CODE
This Class B digital apparatus complies with Canadian ICES-003.
Cet appareil numérique de la Classe B est conforme à la norme NMB-003 du Canada.

Caractéristiques ......2

Le clavier....3

Accessoires ....3

Vue d'ensemble des fonctions......4

Panneau avant 4

Panneau arrière ....5

Télécommande (RC5300ZS) 6

Réglage du code d'identification ....8

Préparation et connexion ......9

Connexion des enceintes....9

Exemple de connexion....10

Exemples de fonctionnement ....15

Liste des codes de la télécommande .....16

En cas de difficult....17

Soins et entretien ......17

Spécifications ......18

CaractéristiquesIntroduc

Merci d'avoir porté votre choix sur l'amplificateur avec sélecteur multi-zone ZS5300 de Marantz.

Cet appareil remarquable a été conçu pour répandre le son dans toute la maison et pour vous fournir de nombreuses années de service.

Veillez prendre quelques minutes pour lire attentivement ce mode d'emploi avant de brancher et d'utiliser le ZS5300.

Comme il existe plusieurs options de connexion et de configuration, nous vous conseillons de consulter votre revendeur Marantz A/V en ce qui concerne votre réglage multi-zone spécifique.

Le ZS5300 est un amplificateur 2 canaux x 3 zones avec un sélecteur multi-zone/de source.

- Tous les canaux sont conçus de façon identique, amplificateur de puissance de catégorie D avec construction discrète.

Afin de maximaliser les performances sonores, un gros transformateur R-core est utilisé.

L'amplificateur de puissance a été fabriqué en utilisant un amplificateur de catégorie D discret pour les 6 canaux. Cela permet de garantir que les canaux sont de qualité et de puissance identique.

- Fonction de commande 3 zones

En associant cet appareil et un clavier, vous pouvez créer un système multi-zone capable de contrôler 3 zones maximum.

- Commutateur de sélecteur d'identification permettant une extension de zone

Cet appareil peut être connecté en chaîne en changeant le commutateur d'identification sur le panneau arrière. 3 appareils maximum peuvent être connectés, ainsi le système de zone peut être étendu jusqu'à 9 zones.

- Fonction d'économie d'électricité par une commande indépendante

Cet appareil peut commander la mise sous tension/hors tension pour chaque zone. Ainsi, une zone non-utilisée peut être inactivée afin d'économiser de l'électricité.

- Mode Party

Il est possible de diriger simultanément la même source vers toutes les zones. Cette fonction convient parfaitement lors de soirées. De plus, il est possible, de commander le volume et la fonction de mise en sourdine.

- Borne d'enceinte compatible avec une fiche banane

Les bornes d'enceintes peuvent être connectées directement avec des fiches bananes ainsi qu'avec un câble d'enceinte traditionnel.

Le clavier

La majorité des claviers, récepteurs IR ainsi que certains appareils de commande disponibles sur le marché peuvent être connectés.

Ce sont des exemples de systèmes testés par Marantz Amérique :

NILES

Clavier : IntelliPad

Système IR principal : IRP6+

Capteur IR : MS 2

Clignotant IR : IRC-2

NILES®

Les logos Niles et IntelliPad sont des marques déposées de Niles Audio Corporation.

XANTECH

Clavier : SMARTPAD3

Bloc de connexion : 789-44

Capteur IR : Série 480-30

Emetteur IR : 282M

xantech.

Les logos Xantech et SMARTPAD3 sont des marques déposées de Xantech Corporation.

Remarques :

Si vous souhaitez utiliser des appareils non répertoriés ci-dessus, contactez votre revendeur agréé Marantz pour les questions de compatibilité.

Accessoires

• Cordon d'alimentation CA x 1

Vue d'ensemble des fonctions

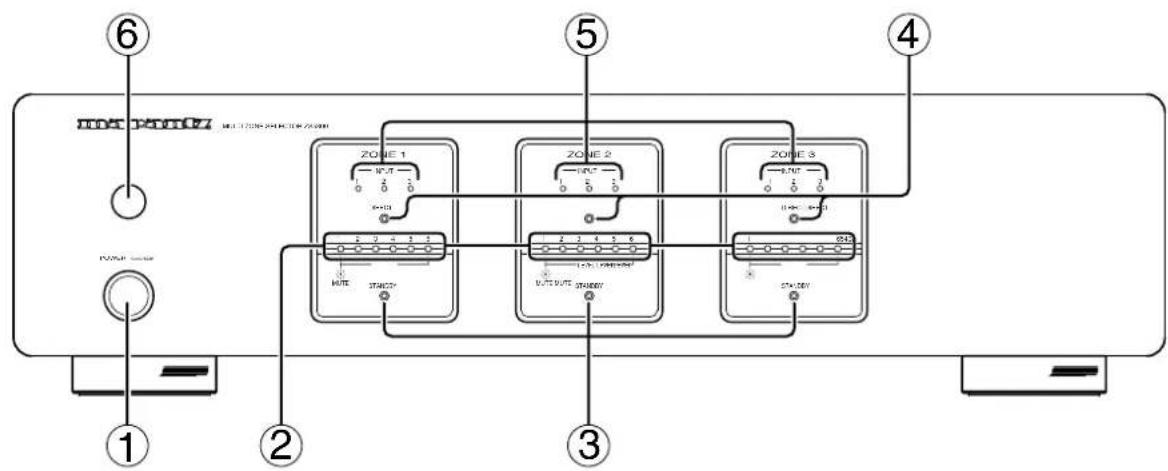

Panneau avant

⑥ ① ② ③ ④ ⑤ ⑥ ZONE 1 ZONE 2 ZONE 3 HUTE START7 HUTE VUTE START8 ST#201

① Touche d'alimentation principale (POWER ON/STANDBY)

Appuyer sur cette touche pour mettre l'appareil sous tension. Appuyer de nouveau sur cette touche pour le mettre hors tension. Lorsque l'alimentation principale est activée, Zone1, Zone2 et Zone3 passent en mode veille et l'alimentation de chaque zone peut être commutée avec la télécommande RC5300ZS (fournie) ou avec un clavier (option). Pour une utilisation régulière, laisser l'appareil sous tension.

②Témoin du niveau de volume (LEVEL)

Ces témoins indiquent le niveau du volume. Lorsque tous les témoins sont allumés, le niveau de volume est au maximum. Lorsque tous les témoins sont éteints, le niveau de volume est au minimum. Le volume peut être réglé individuellement pour les Zone1, Zone2 et Zone3. Le volume peut être réglé avec la télécommande ou avec un clavier.

Témoin de sourdine (MUTE)

Ces témoins clignotent lorsque le son est mis en sourdine. Lorsque le volume est au maximum, tous les témoins clignotent. Lorsque le volume est au minimum, seulement le premier témoin clignote. La mise en sourdine peut être utilisée individuellement pour les Zone1, Zone2 et Zone3. La mise en sourdine peut être effectuée avec la télécommande ou un clavier. Si le volume est réglé pendant la mise en sourdine, cette fonction sera annulée.

Attention

Lorsque ces indicateurs clignotent, aucun son n'est émis. Lors de l'annulation de la mise en sourdine, vérifier la position du volume. Si le volume est trop fort, cela pourrait endommager les enceintes.

③Témoin de veille (STANDBY)

Ce témoin s'allume lorsque l'une des zones est en veille. Les Zone1, Zone2 et Zone3 peuvent être mises en mode veille indépendamment. L'alimentation de chaque zone peut être commandée avec la télécommande ou un clavier.

④Témoin direct DIRECT

Lorsque l'entrée "ZONE DIRECT" a été sélectionnée pour la source, ce témoin s'allume. La source connectée à la borne "ZONE DIRECT" pour la Zone1 peut être sélectionnée uniquement pour la Zone1. Cela est également valable pour la Zone2 et la Zone3. La source peut être sélectionnée avec la télécommande ou avec un clavier.

⑤ Témoin d'entrée (INPUT)

En fonction de l'entrée sélectionnée pour chaque zone, le témoin INPUT correspondant sera allumé. Les entrées peuvent être sélectionnées en utilisant une télécommande ou un clavier.

⑥Capteur IR (Télécommande)

Cette fenêtre reçoit les signaux infrarouges de la télécommande.

Panneau arrière

1 2 3 4 5 6 AUDIO IN AUDIO OUT ZONE DIRECT IN ZONE ZONE OUT R L STATUS OUT ZONE 1 ZONE 3 HUMPHN ZONE 2 REMOTE CONTROL ID SELECTOR EXT. NT. OUT 1 2 3 SPEAKERS (MINIMUM & CHINE) ZONE 1 ZONE 2 ZONE 3 MARANTZ MODEL NO. 200000 SERIAL NO. VOLTAGE SELECTOR 115V 200V AC IN

1 Bornes d'entrée audio (AUDIO IN)

Connector la sortie audio analogique de l'appareil audio (lecteur de CD, TV, lecteur de DVD, etc.). Jusqu'à 3 appareils audio peuvent être connectés.

2 Bornes de sortie audio (AUDIO OUT)

Ces bornes sont conçues comme une liaison audio. Elles peuvent être utilisés lors d'une connexion en chaîne avec un ou deux autres ZS5300. Elles peuvent également servir à partager des composants de sources avec un système cinéma à domicile, etc.

3 Bornes d'entrée directe de zone (ZONE DIRECT IN)

Ces bornes sont uniquement pour leur zone correspondante. Connecter les bornes de sortie audio analogiques de l'appareil audio (lecteur de CD, TV, lecteur de DVD, etc.). Bien que 3 appareils puissent être connectés à une zone différente, l'appareil connecté sur "ZONE DIRECT 1" peut être utilisé uniquement dans la ZONE 1. La même chose est valable pour ZONE DIRECT 2 et ZONE DIRECT 3.

- Vous pouvez créer un système multi-zone unique et puissant en connectant le serveur musical Marantz (DH9300). (p. 13)

4 Bornes de pré-sortie Zone 3 (ZONE 3 PRE OUT)

Ces bornes sont les bornes de sortie du pré-amplificateur pour la Zone 3. Ces bornes peuvent être connectées avec d'autres appareils audio comme un amplificateur externe.

5 Bornes d'entrée / sortie de la télécommande (REMOTE CONTROL)

En connectant cet appareil avec un autre composant audio Marantz en utilisant un câble de contrôle de système, il est possible d'utiliser les composants à distance comme pour un système unique.

6 Bornes de sortie des enceintes (SPEAKERS)

Connector les enceintes pour chaque zone.

• Impédance de l'enceinte: 6 Ω

7 Bornes de sortie de l'état (STATUS OUT)

Ces bornes sont des bornes de sorties activées par le CC pour déterminer si l'alimentation d'une zone est activée ou non.

Brancher ces bornes aux claviers, etc.

- Puissance de la sortie d'état: 12 V, 100 mA.

8 Bornes d'entrée du clignotant (FLASHER IN)

Cette borne sert à commander l'appareil dans chaque zone. Connecter le signal de commande d'un clavier, etc.

9 Commutateur interne / externe de la télécommande (INT./EXT.)

Ce commutateur sert à sélectionner si le capteur à distance de la face avant fonctionne ou non. Si vous utilisez deux ZS5300 ou plus connectés en chaîne, régler le commutateur sur INT. Le ZS5300 fonctionnera comme le maître. Régler le commutateur sur EXT. pour que le ZS5300 soit asservi.

INT. : Active le capteur à distance.

EXT. : Inactive le capteur à distance.

1 Commutateur de sélection d'identification (ID SELECTOR)

Lorsque deux ou trois ZS5300 sont utilisés, sélectionner une identification indépendante pour chacun d'entre eux. Jusqu'à 3 ZS5300 peuvent être connectés. Différentes identifications doivent être sélectionnées pour chaque appareil.

1 Sélecteur de tension (VOLTAGE SELECTOR)

Sélectionner la tension correspondant à la région. Il est possible de sélectionner 115 V ou 230 V.

- S'assurer de débrancher le cordon d'alimentation lors du changement du commutateur.

1 Alimentation (AC IN)

Brancher le cordon d'alimentation dans cette prise.

ATTENTION:

S'assurer de bien utiliser le cordon d'alimentation de puissance 2,5A, 250V et 18RSP (réseau sélectif planaire) lors de l'utilisation de la tension 230V CA.

Télécommande (RC5300ZS)

GLOBAL CONTROL DIRECT GOUR MUTE INPUT VOLT-RE ZONE 1 ZONE 2 ZONE 3 ON OUTPUT ZONE 1 DIRECT GOUR MUTE INPUT VOLT-RE ZONE 2 DIRECT GOUR MUTE INPUT VOLT-RE ZONE 3 DIRECT GOUR MUTE INPUT VOLT-RE ON OUTPUT ZONE 4 OUTPUT ZONE 5 OUTPUT ZONE 6 OUTPUT ZONE 7 OUTPUT ZONE 8 OUTPUT ZONE 9 OUTPUT ZONE 10 OUTPUT ZONE 11 OUTPUT ZONE 12 OUTPUT ZONE 13 OUTPUT ZONE 14 OUTPUT ZONE 15 OUTPUT ZONE 16 OUTPUT ZONE 17 OUTPUT ZONE 18 OUTPUT ZONE 19 OUTPUT ZONE 20 OUTPUT ZONE 21 OUTPUT ZONE 22 OUTPUT ZONE 23 OUTPUT ZONE 24 OUTPUT ZONE 25 OUTPUT ZONE 26 OUTPUT ZONE 27 OUTPUT ZONE 28 OUTPUT ZONE 29 OUTPUT ZONE 30 OUTPUT ZONE 31 OUTPUT ZONE 32 OUTPUT ZONE 33 OUTPUT ZONE 34 OUTPUT ZONE 35 OUTPUT ZONE 36 OUTPUT ZONE 37 OUTPUT ZONE 38 OUTPUT ZONE 39 OUTPUT ZONE 40

① Touches de contrôle global (GLOBAL CONTROL)

Ces touches permettent de commander simultanément le volume, la sélection de source, etc. pour toutes les zones. Si deux ou trois appareils sont connectés en chaîne, toutes les zones peuvent également être commandées simultanément.

• Touche de sélection globale (GLOBAL DIRECT) Cette touche permet de sélectionner l'entrée Zone Direct (dédiée à cette zone) qui sera lue dans toutes les zones 1, 2, & 3 de tous les ZS5300 connectés.
• Touche d'entrée globale (GLOBAL INPUT 1, 2, 3) Cette touche permet de sélectionner l'entrée 1, 2, ou 3 qui sera lue globalement pour tous les ZS5300 connectés.
• Touche de mise sous tension/hors tension globale (GLOBAL ON / OFF)

Cette touche permet d'activer/inactiver l'alimentation pour toutes les zones de tous les ZS5300 connectés. Appuyer une fois sur la touche pour l'activer et appuyer à nouveau pour l'éteindre.

• Touche de sourdine globale (GLOBAL MUTE) Cette touche permet d'activer/inactiver la mise en sourdine de tous les ZS5300 connectés. Appuyer une fois sur la touche pour activer la mise en sourdine et appuyer à nouveau pour inactiver la fonction.
• Touche de volume globale (GLOBAL VOLUME) Cette touche permet de commander l'augmentation/la réduction de volume pour tous les ZS5300 connectés.
• Touche GLOBAL ON Cette touche permet d'activer toutes les zones de tous les ZS5300 connectés.

- Touche GLOBAL OFF

Cette touche permet d'inactiver toutes les zones de tous les ZS5300 connectés.

② Touche d'alimentation directe (DIRECT POWER)

Ces touches permettent de commander indépendamment l'alimentation de chaque zone.

• Touche de mise sous tension directe de la zone 1 (ZONE 1 DIRECT ON) Active l'alimentation indépendamment pour la zone 1.
• Touche de mise hors tension directe de la zone 1 (ZONE 1 DIRECT OFF) Inactive l'alimentation indépendamment pour la zone 1.
• Touche de mise sous tension directe de la zone 2 (ZONE 2 DIRECT ON) Active l'alimentation indépendamment pour la zone 2.
• Touche de mise hors tension directe de la zone 2 (ZONE 2 DIRECT OFF) Inactive l'alimentation indépendamment pour la zone 2.
• Touche de mise sous tension directe de la zone 3 (ZONE 3 DIRECT ON) Active l'alimentation indépendamment pour la zone 3.
• Touche de mise hors tension directe de la zone 3 (ZONE 3 DIRECT OFF) Inactive l'alimentation indépendamment pour la zone 3.

③ Touches pour ZONE 1, 2, 3

Les descriptions ci-dessous sont communes. Les fonctions des touches sont identiques pour Zone 2 et 3; par conséquent, uniquement les touches pour la Zone 1 sont décrites.

• Touche directe pour la zone 1 (ZONE 1 DIRECT) Sélectionne l'entrée "Zone Direct" pour la Zone 1.
• Touches d'entrée 1, 2, 3 de la zone 1 (ZONE 1 INPUT 1, 2, 3) Sélectionne l'entrée "Input 1" ou "Input 2" ou "Input 3" pour la Zone 1.
• Touche de mise sous tension-hors tension de la zone 1 (ZONE 1 ON / OFF) Active / inactive la Zone 1. Appuyer une fois pour activer la zone et appuyer à nouveau pour l'inactiver.
• Touche de sourdine de la zone 1 (ZONE 1 MUTE) Active / inactive la mise en sourdine pour la Zone 1. Appuyer une fois pour activer la fonction et appuyer à nouveau pour l'inactiver. Si le volume est réglé lors de la mise en sourdine, cette fonction est annulée.
• Touche de volume de la zone 1 (ZONE 1 VOLUME) Commande l'augmentation / la réduction de volume pour la Zone 1.

④ Touche de réglage de l'identification

Lorsque deux ou trois ZS5300 sont connectés ensemble à l'aide d'un câble à distance ou sont utilisés dans la même zone, cette touche permet de sélectionner les différentes identifications.

Voir les "Réglage du code d'identification" pour régler le code d'identification de la télécommande. (p. 8) Le réglage par défaut de l'appareil est ID-1.

◆Utilisation de la télécommande

1. Télécommande

Utiliser la télécommande (RC5300ZS) dans une distance d'environ 16 pieds (5 m) de la fenêtre IR (télécommande) située sur la face avant de l'appareil. Si l'émetteur est pointé dans une direction autre que le capteur IR ou s'il y a un obstacle entre eux, la télécommande peut ne pas fonctionner.

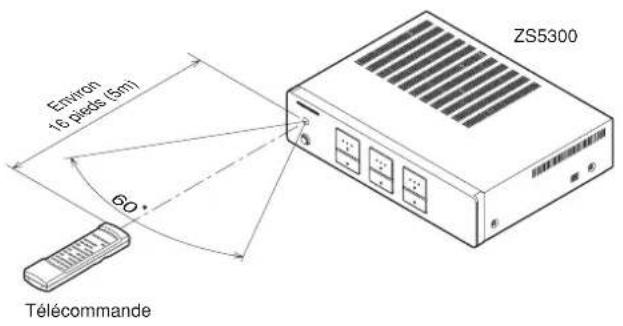

• Plage de fonctionnement de la télécommande


Environ 16 pieds (5m) 60° ZS5300 Télécommande

2. Chargement des piles

Les piles de cette télécommande durent environ un an dans des conditions d'utilisation normale. Lorsque la télécommande n'est pas utilisée pendant une période prolongée, retirer les piles. De même, lorsque les piles commencent à décliner, les changer dès que possible.

1. Retirer le couvercle des piles.

- N'utilisez pas les piles rechargeables (Type Ni-Cd).

1. Insérer les piles de type AA en respectant la polarité (+) et (−).

1. Refermer le couvercle des piles jusqu'à ce qu'il s'enclenche.

Réglage du code d'identification

◆Régler le code d'identification

Ex.) Régler sur ID-1

Télécommande

INPUT 1 2 3 VOLUME SET ID-1 ID-2 ID-3 REMOTE CONTROLLER RC5300ZS

Maintenir enfoncée la touche SET, puis appuyer sur ID-1 et relâcher les deux touches.

Panneau arrière de l'appareil

REMOTE CONTROL SELECTOR 1 2 3 R ZONE 1 L + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + -

Régler sur "1".

Le système ZS5300 peut contenir un maximum de 3 appareils.

Lors de l'utilisation d'un seul appareil, régler le commutateur d'identification situé sur le panneau arrière sur "1".

Pour régler la télécommande sur le numéro d'identification de l'appareil, suivre la procédure ci-dessous.

1. Maintenir enfoncée la touche SET puis appuyer ID-1 et relâcher les deux touches.
2. Cette télécommande a été réglée sur ID-1. Pour régler l'identification sur 2 et 3, suivre la même procédure.
3. Lors du changement des piles, le réglage d'origine par défaut ID-1 est restitué.

Remarque :

Cela est important car si les identifications ont été changées, il faudra les régler de nouveau lors du changement des piles.

*Le réglage par défaut pour la télécommande et pour l'appareil est ID-1

Préparation et connexion

◆Avant d'effectuer les connexions

S'assurer que le ZS5300 et les autres appareils à connecter au ZS5300 sont bien inactivés avant d'effectuer les connexions.

Consulter les modes d'emploi des autres appareils pour s'assurer d'effectuer les bonnes connexions avec les bornes appropriées.

Clavier

Les claviers pouvant être connectés à l'appareil sont des claviers et des boîtes de connexion fabriqués par NILES et XANTECH comme indiqué ci-dessous. Si vous souhaitez utiliser des appareils non-répertoriés ci-dessous ou d'une autre marque, contactez votre revendeur agréé Marantz.

• NILES

Clavier : IntelliPad

Système IR principal : IRP6+

Capteur IR : MS 2

Clignotant IR : IRC-2

• XANTECH

Clavier : SMARTPAD3

Bloc de connexion : 789-44

Capteur IR : Série 480-30

Emetteur IR : 282M

Remarque :

Lors de la connexion d'un clavier, consulter le mode d'emploi du clavier et celui de l'appareil.

Connexion des enceintes

Il existe deux manières de connecter les enceintes. Voir les illustrations ci-dessous.

◆Connexion du câble d'enceinte

1. Dénudez environ 6/8 inch (20 mm) de l'isolement du fil.

Environ 6/8 inch (20 mm)

1. Torsadez l'extrémité du fil dénudé de manière bien serrée afin d'éviter un court circuit.

1. Insérer la partie dénudée du câble dans l'orifice de chaque borne comme ce qui suit.

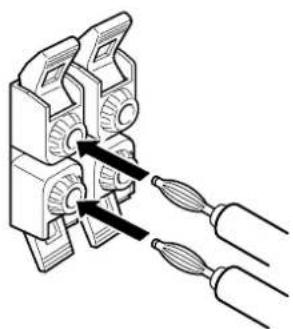

◆Connexion de la fiche banane

Des connexions par fiche banane sont également possibles.

Exemple de connexion

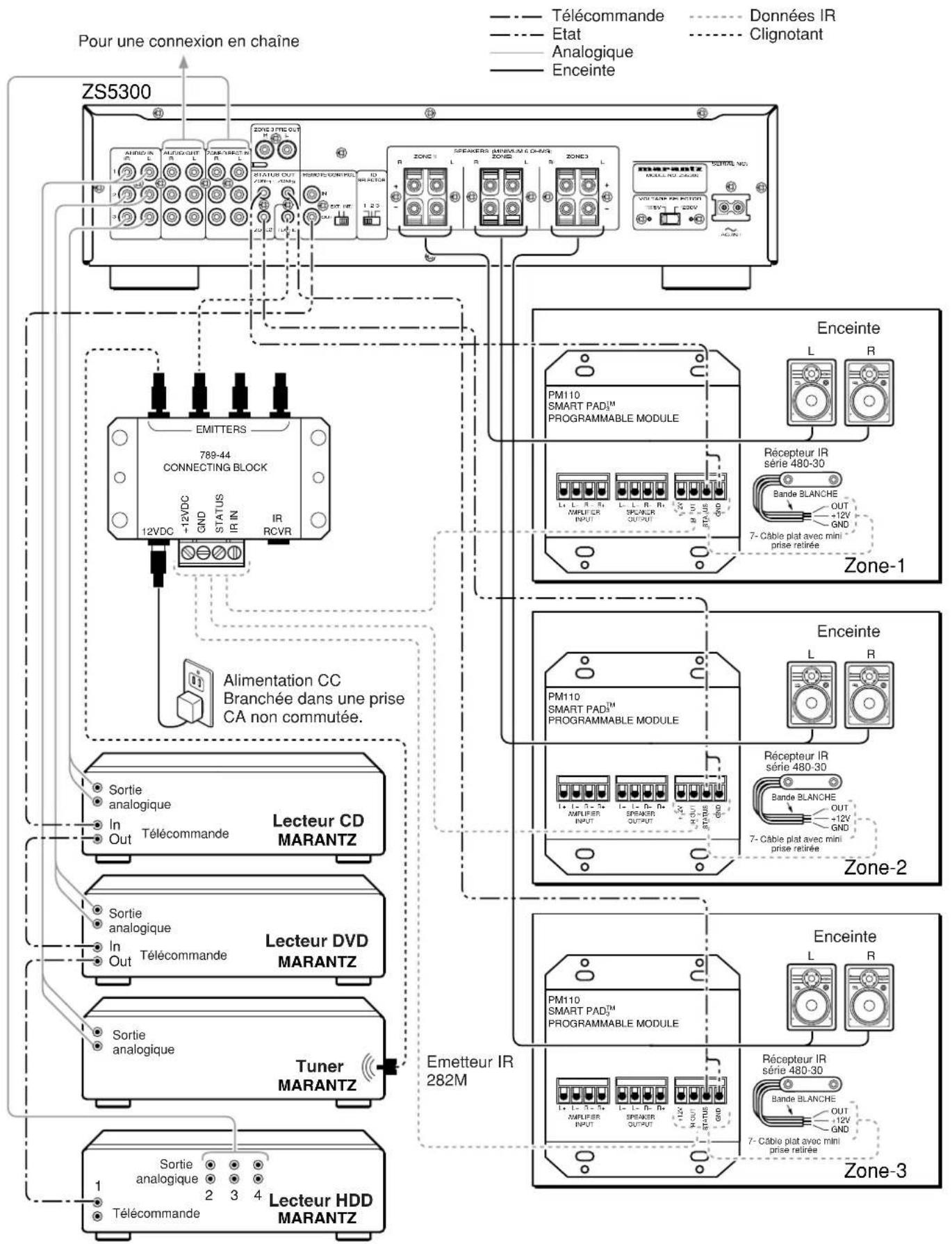

Système NILES
    subgraph_Zone-1["Zone-1"]
        A["NILES"] --> B["Alimentation CC Branchée dans une prise CA non commutée."]
        C["Tuner MARANTZ"] --> D["Sortie analogique In Télécommande"]
        E["Tuner MARANTZ"] --> F["Sortie analogique In Télécommande"]
        G["Tuner MARANTZ"] --> H["Sortie analogique In Télécommande"]
        I["CLIGNOTANT IR IRC-2"] --> J["Sortie analogique 2 3 4"]
    end
    subgraph_Zone-2["Zone-2"]
        K["Capteur IR MS-2 dans un endroit éloigné."] --> L["Enceinte L R"]
        M["Capteur IR MS-2 dans un endroit éloigné."] --> N["Enceinte L R"]
        O["Capteur IR MS-2 dans un endroit éloigné."] --> P["Enceinte L R"]
    end
    subgraph_Zone-3["Zone-3"]
        Q["ENCEinte"] --> R["ENCEinte"]
    end
    ZS5300["ZS5300"] --> A
    ZS5300 --> B
    ZS5300 --> C
    ZS5300 --> D
    ZS5300 --> E
    ZS5300 --> F
    ZS5300 --> G
    ZS5300 --> H
    ZS5300 --> I
    ZS5300 --> J
    ZS5300 --> K
    ZS5300 --> L
    ZS5300 --> M
    ZS5300 --> N
    ZS5300 --> O
    ZS5300 --> P
    ZS5300 --> Q
    ZS5300 --> R
    ZS5300 --> S
    ZS5300 --> T
    ZS5300 --> U
    ZS5300 --> V
    ZS5300 --> W
    ZS5300 --> X
    ZS5300 --> Y
    ZS5300 --> ZS5300
    ZS5300 --> AA
    ZS5300 --> AB
    ZS5300 --> AC
    ZS5300 --> AD
    ZS5300 --> AE
    ZS5300 --> AF
    ZS5300 --> AG
    ZS5300 --> AH
    ZS5300 --> AI
    ZS5300 --> AJ
    ZS5300 --> AK
    ZS5300 --> AL
    ZS5300 --> AM
    ZS5300 --> AN
    ZS5300 --> AO
    ZS5300 --> AP
    ZS5300 --> AQ
    ZS5300 --> AR
    ZS5300 --> AS
    ZS5300 --> AT
    ZS5300 --> AU
    ZS5300 --> AV
    ZS5300 --> AW
    ZS5300 --> AX
    ZS5300 --> AY
    ZS5300 --> AZ
    ZS5300 --> BA
    ZS5300 --> BB
    ZS5300 --> BC
    ZS5300 --> BD
    ZS5300 --> BE
    ZS5300 --> BF
    ZS5300 --> BG
    ZS5300 --> BH
    ZS5300 --> BI
    ZS5300 --> BJ
    ZS5300 --> BK
    ZS5300 --> BL
    ZS5300 --> BM
    ZS5300 --> BN
    ZS5300 --> BO
    ZS5300 --> BP
    ZS5300 --> BP1
    ZS5300 --> BP2
    ZS5300 --> BP3
    ZS5300 --> BP4
    ZS5300 --> BP6
    ZS5300 --> BP7
    ZS5300 --> BP8
    ZS5300 --> BP9
    ZS5300 --> BP11
    ZS5300 --> BP12
    ZS5300 --> BP14
    ZS5300 --> BP16
    ZS5300 --> BP18
    ZS5300 --> BP21
    ZS5300 --> BP22
    ZS5300 --> BP24
    ZS5300 --> BP26
    ZS5300 --> BP28
    ZS5300 --> BP31
    ZS5300 --> BP32
    ZS5300 --> BP34
    ZS5300 --> BP36
    ZS5300 --> BP38
    ZS5300 --> BP41
    ZS5300 --> BP42
    ZS5300 --> BP44
    ZS5300 --> BP46
    ZS5300 --> BP48
    ZS5300 --> BP51
    ZS5300 --> BP52
    ZS5300 --> BP54
    ZS5300 --> BP56
    ZS5300 --> BP58
    ZS5300 --> BP61

    K["Enceinte"] --> L["PM110 SMART PAD™ PROGRAMMABLE MODULE"]
    L --> M["Récepteur IR série 480-30"]
    M --> N["Bande BLANCHE OUT +12V GND"]
    N --> O["7- Câble plat avec mini prise retirée"]

    P["Enceinte"] --> Q["PM110 SMART PAD™ PROGRAMMABLE MODULE"]
    Q --> R["Récepteur IR série 480-30"]
    R --> S["Bande BLANCHE OUT +12V GND"]
    S --> T["7- Câble plat avec mini prise retirée"]

    U["Enceinte"] --> V["PM110 SMART PAD™ PROGRAMMABLE MODULE"]
    V --> W["Récepteur IR série 480-30"]
    W --> X["Bande BLANCHE OUT +12V GND"]
    X --> Y["7- Câble plat avec mini prise retirée"]

    AB["Chignotant"] --> AC["Données IR"]
    AC --> AD["Télécommande"]
    AD --> AE["Etat"]
    AE --> AF["Analogique"]
    AF --> AG["Enceinte"]

    AH["Clignotant"] --> AI["Données IR"]
    AI --> AJ["Télécommande"]
    AJ --> AK["Etat"]
    AK --> AL["Analogique"]
    AL --> AM["Enceinte"]

    AN["Chignotant"] --> AO["Télécommande"]
    AO --> AP["Etat"]
    AP --> AQ["Analogique"]
    AQ --> AR["Enceinte"]

    AS["Chignotant"] --> AT["Télécommande"]
    AT --> AU["Etat"]
    AU --> AV["Analogique"]
    AV --> AW["Enceinte"]

    AX["Chignotant"] --> AY["Télécommande"]
    AY --> AZ["Etat"]
    AZ --> BA["Analogique"]
    BA --> BB["Enceinte"]

    BC["Chignotant"] --> BD["Télécommande"]
    BD --> BE["Télécommande"]
    BE --> BF["Etat"]
    BF --> BG["Analogique"]
    BG --> BH["Enceinte"]

    BI["Chignotant"] --> BJ["Télécommande"]
    BJ --> BK["Télécommande"]
    BK --> BL["Etat"]
    BL --> BM["Analogique"]
    BM --> BN["Enceinte"]

    BO["Chignotant"] --> BP["Télécommande"]
    BP --> BQ["Télécommande"]
    BQ --> BR["Etat"]
    BR --> BS["Analogique"]
    BS --> BT["Enceinte"]

    BU["Chignotant"] --> BV["Télécommande"]
    BV --> BW["Télécommande"]
    BW --> BX["Etat"]
    BX --> BY["Analogique"]
    BY --> BZ["Enceinte"]

    CA["Chignotant"] --> CB["Télécommande"]
    CB --> CC["Télécommande"]
    CC --> CD["Télécommande"]

    DE["Télécommande"] --> DF["Télécommande"]
    DF --> DG["Télécommande"]

◆ Connexion en chaîne

Remarque :

Pour changer les positions du commutateur EXT./INT. et du commutateur d'identification, inactiver le commutateur d'alimentation principale du ZS5300.

Lorsque le commutateur d'alimentation principale est activé, le changement de position n'est pas effectif.

ZS5300 (maître) AUXO IN 1 2 3 AUDIO OUT H DONE DIRECTOR H ZONE 3 FREE OUT N RUMES STATUS OUT ZONE 1 ZONE 2 REMOTE CONTROL SELECTORS ZONE 1 ZONE 2 SPREADERS (MINIMUM 8 CHMS) ZONE 1 ZONE 2 VOLTAGE SELECTOR 115V P 238V SERIAL NO. AC IN EXT. INT. 1 2 3 Réglé sur INT. Réglé sur 1 ZS5300 (asservi) AUDIO IN 1 2 3 AUDIO OUT L ZONE DIRECTOR H STATION OUT ZONE 1 ZONE 2 RENEUR CENTRA OUT DC INT. 1 2 3 SPREADERS (MINIMUM 8 CHMS) ZONE 1 ZONE 2 VOLTAGE SELECTOR 115V P 238V SERIAL NO. AC IN EXT. INT. 1 2 3 Réglé sur EXT. Réglé sur 2 Sortie analogique In Télécommande Lecteur CD MARANTZ Sortie analogique In Télécommande Lecteur DVD MARANTZ Sortie analogique Tuner MARANTZ Sortie analogique Lecteur HDD MARANTZ 1 Télécommande Sortie analogique 2 3 4

◆ Connexion d'un amplificateur de puissance externe

Lors de l'utilisation d'enceintes ayant besoin d'une forte puissance (ex. certaines enceintes d'extérieur), il est possible que le ZS5300 ne fournisse pas une puissance suffisante. En cas de besoin de puissance supplémentaire, il est possible de connecter la sortie "ZONE 3 PRE OUT" à un amplificateur de puissance externe. Le niveau sonore peut être réglé avec les touches d'augmentation/diminution du volume du ZS5300.

OUT L ZONE DIRECTIN R L ZONE 3 PRE OUT H L STATUS OUT ZONE 1 ZONE 3 REMOTE CONTROL IN EXT INT OUT ID SELECTOR 1 2 3 F ZONE2 FLASHIE IN Amplificateur de puissance MA6100 Amplificateur de puissance MA6100 Enceinte extérieure Enceinte extérieure

◆Connexion du cordon d'alimentation

Lorsque toutes les connexions sont effectuées, brancher le cordon d'alimentation dans la prise.

Réglage

C'est un exemple pour créer un système à 3 zones avec un clavier NILES. Voir l'illustration Exemple de connexion "Système NILES" (p. 10).

Lorsque toutes les connexions sont effectuées, enseigner les commandes à distance au clavier. Pour enseigner les commandes au clavier ou pour plus d'informations, consulter le mode d'emploi du clavier.

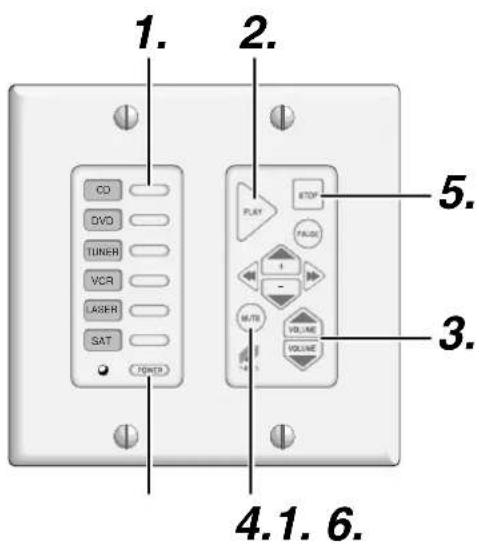

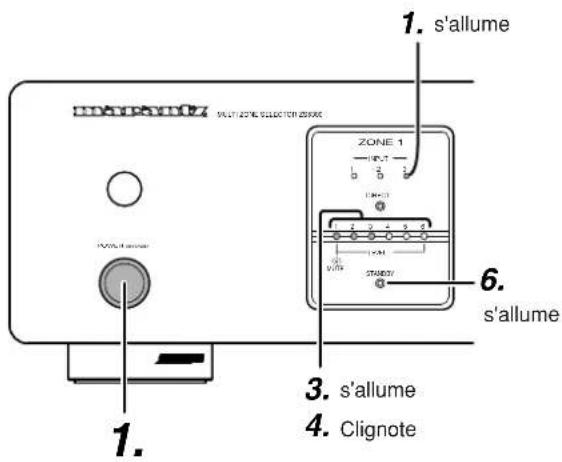

Exemples de fonctionnement

Se reporter à l'exemple de connexion "Système NILES" (p. 10)

Pièce principale

ZONE 1

1. s'allume ZONE 1 s'allume 3. s'allume 4. Clignote

1. 2. CO DVD TUNER VCR Laser SAT POWER 5. 3. 4.1. 6.

1. Appuyer sur la touche CD du clavier. La Zone 1 du ZS5300 est activée et la source d'entrée bascule sur l'entrée 3. Le fait d'appuyer sur la touche POWER du clavier active également l'appareil.
2. Appuyer sur la touche PLAY du clavier. Le lecteur de CD débute la lecture.
3. Appuyer sur la touche VOLUME ▲ du clavier. Le niveau de volume de la Zone 1 du ZS5300 augmente. Le fait d'appuyer sur la touche VOLUME ▼ diminue le niveau de volume.
4. Appuyer sur la touche MUTE du clavier pour une mise en sourdine. Le témoin du niveau de volume de la Zone 1 du ZS5300 clignote. Pour annuler la mise en sourdine, appuyer à nouveau sur la touche MUTE ou sur la touche VOLUME ▲ ou ▼.
5. Appuyer sur la touche STOP du clavier. Le lecteur de CD s'arrête.
6. Appuyer sur la touche POWER du clavier. L'alimentation de la Zone 1 du ZS5300 est inactivée et le témoin STANDBY s'allume.

Liste des codes de la télécommande

✿ Liste des codes de la télécommande (extension RC-5)

	FONCTION ID-1 ID-2 ID-3	Remarque
Global Marche/arrêt 161210 161210		161210			Code de commande global
Global Marche 161211 161211 1612		11			Code de commande global
Global Arrêt 161212 161212 161212					Code de commande global
Global Augmentation du volume		161600 161600 161600			Code de commande global
Global Diminution du volume 161700		161700 161700			Code de commande global
Global Mise en sourdine 161319 161319		1319 161319			Code de commande global
Global ENTREE 1 160039 160039 160039					Code de commande global
Global ENTREE 2 160049 160049 160049					Code de commande global
Global ENTREE 3 160059 160059 160059					Code de commande global
Global Entrée directe 160060 160060		160060			Code de commande global
Zone 1 Marche/arrêt 161220 161223		161226
Zone 1 Marche 161221 161224 161227
Zone 1 Arrêt 161222 161225 161228
Zone 1 ENTREE 1 160030 160033 160036
Zone 1 ENTREE 2 160031 160034 160037
Zone 1 ENTREE 3 160032 160035 160038
Zone 1 Entrée directe 160017 160018		160019
Zone 1 Mise en sourdine marche/arrêt		161310 161313 161316
Zone 1 Augmentation du volume		161610 161613 161616
Zone 1 Diminution du volume 161710		161713 161716
Zone 2 Marche/arrêt 161230 161233		161236
Zone 2 Marche 161231 161234 161237
Zone 2 Arrêt 161232 161235 161238
Zone 2 ENTREE 1 160040 160043 160046
Zone 2 ENTREE 2 160041 160044 160047
Zone 2 ENTREE 3 160042 160045 160048
Zone 2 Entrée directe 160024 160025		160026
Zone 2 Mise en sourdine marche/arrêt		161311 161314 161317
Zone 2 Augmentation du volume		161611 161614 161617
Zone 2 Diminution du volume 161711		161714 161717
Zone 3 Marche/arrêt 161240 161243		161246
Zone 3 Marche 161241 161244 161247
Zone 3 Arrêt 161242 161245 161248
Zone 3 ENTREE 1 160050 160053 160056
Zone 3 ENTREE 2 160051 160054 160057
Zone 3 ENTREE 3 160052 160055 160058
Zone 3 Entrée directe 160027 160028		160029
Zone 3 Mise en sourdine marche/arrêt		161312 161315 161318
Zone 3 Augmentation du volume		161612 161615 161618
Zone 3 Diminution du volume 161712		161715 161718
Réglage Réglage		----	----	----
Réglage ID-1		----	----	----
Réglage ID-2		----	----	----
Réglage ID-3		----	----	----

Identification initiale : ID-1
Réglage de l'identification : Appuyer sur la touche SET, et, tout en la maintenant enfoncée, appuyer sur la touche ID-*. (*=1 ou 2 ou 3)

En cas de difficult

En cas de problème avec l'appareil, vérifier d'abord les points suivants avant de faire appel au service après-vente.

1. Les connexions sont-elles effectuées correctement ?
2. L'appareil est-il utilisé correctement en suivant le mode d'emploi ?
3. Les autres appareils fonctionnent-ils correctement ?

Si l'appareil ne fonctionne toujours pas correctement, vérifier les points indiqués dans le tableau suivant. Si les problèmes ne sont pas résolus en suivant les actions indiquées dans le tableau suivant, un dysfonctionnement du circuit interne est probable; débrancher immédiatement le cordon d'alimentation CA et contacter un service après-vente ou un revendeur agréé Marantz.

Problème	Solution
L'amplificateur ne fonctionne pas et le témoin ne s'allume pas.	Vérifier si le cordon d'alimentation est branché correctement dans une prise CA.
Le témoin s'allume mais l'amplificateur ne fonctionne pas.	Vérifier les réglages des commandes INPUT SELECTOR et VOLUME.Vérifier si la fonction MUTE est désactivée.(Le témoin MUTE est éteint.)
Le son ne provient que d'un système d'enceinte.	Mettre l'appareil hors tension et modifier les connexions des systèmes d'enceintes gauche et droit. Si aucun son n'est émis du même système d'enceinte, vérifier les cordons de connexion ou le système d'enceinte.
Aucun son n'est produit.	Vérifier les réglages de la commande INPUT SELECTOR.Vérifier que les cordons des enceintes sont connectés correctement.Vérifier que les cordons de connexion avec les fiches RCA sont connectés correctement.
Ne fonctionne pas correctement lors d'une connexion en chaîne.	Vérifier que le commutateur d'identification sur le panneau arrière est réglé correctement.Vérifier que le réglage d'identification de la commande est correct.

Soins et entretien

Cette section décrit les procédures de soins et de maintenance à effectuer pour optimaliser le fonctionnement de l'appareil Marantz.

◆Nettoyage des surfaces extérieures

L'extérieur de l'appareil a une durée de vie illimitée s'il est correctement entretenu et nettoyé.

Ne jamais utiliser de tampon à récurer, de paille de fer, de poudre à récurer ni de produits chimiques décapants, d'alcool, de dissolvant, d'essence, d'insecticide ni d'autres substances volatiles car ces produits ternissent l'appareil.

Ne pas non plus utiliser de chiffons imbibés de produits chimiques. Si l'appareil est sale, essuyer l'extérieur avec un chiffon doux et sans peluche.

Spécifications

Puissance de sortie

Zone1 G/D (40 Hz -20 kHz) 60 W 6 ohms / canal

Zone2 G/D (40 Hz -20 kHz) 60 W 6 ohms / canal

Zone3 G/D (40 Hz -20 kHz) 60 W 6 ohms / canal

DHT (40 Hz - 20 kHz) 0,05% 6 ohms

Sensibilité d'entrée 300 mV / 60 W sortie

Impédance d'entrée 20 kohms

Réponse en fréquence (-1dB) 10 Hz à 30 kHz

Rapport signal/bruit 85 dB

Alimentation requise 115 V / 230 V CA, 50/60 Hz

Consommation électrique 100W

Dimensions (Maximum)

Largeur 17,32 pieds (440 mm)

Hauteur 4,53 pieds (115 mm)

Profondeur 13,31 pieds (338 mm)

Poids 18,74 livres (8,5 Kg)

Accessoires

Cordon d'alimentation CA 1

Télécommande (RC5300ZS) 1

Piles de type AA 2

Les caractéristiques et équipements peuvent être modifiés sans préavis.

Índice

Introducción......2

Bloque de terminales : 789-44

Sensor IR : Serie 480-30

Emisor IR : 282M

xantech.

Bloque de terminales : 789-44

Sensor IR : Serie 480-30

Emisor IR : 282M

Nota:
