Powerline 3600 E - Corta-relva AL-KO - Manual de utilização gratuito

Tipo de produto	Cortador de relva elétrico
Marca	AL-KO
Modelo	Powerline 3600 E
Largura de corte	36 cm
Alturas de corte	7 posições (1,6 cm a 7 cm)
Motor	Elétrico com travão, 1000 W
Tensão / Frequência	230 V / 50 Hz
Proteção	IPX4
Nível sonoro (LpA)	90,4 dB(A)
Nível de potência sonora garantido	91 dB(A)
Peso (estimado)	Aproximadamente 12 kg
Capacidade do saco de recolha	Aproximadamente 30 L
Alimentação	Rede, extensão máx 15 m (H05 VV-F ou H05 RN-F)
Funcionalidades principais	Sistema pneumático Duo-Air-Management, indicador de enchimento do saco, 7 alturas de corte
Segurança	Disjuntor de arranque, paragem de segurança por soltar das pegas, travão da lâmina em menos de 3 segundos
Manutenção	Limpeza após uso com escova, arrumação vertical dobrado
Garantia	24 meses para uso privado
Peças sobressalentes	Lâmina de substituição original ref. 61605 (para 36 cm)
Reparabilidade	Reparações apenas por SAV autorizado, utilização de peças originais

Perguntas frequentes - Powerline 3600 E AL-KO

Como ajustar a altura de corte na Powerline 3600 E?

Utilize a alavanca de paragem (Fig. G Pos. 6) para selecionar uma das 7 alturas, de 1,6 cm (posição 1) a 7 cm (posição 7). O ajuste deve ser feito com o motor desligado. Para facilitar a passagem para uma altura mais elevada, levante ligeiramente o aparelho pela pega do cárter.

O que fazer se o cortador de relva não arrancar?

Verifique primeiro a alimentação elétrica e o estado da extensão. Se o cabo estiver danificado, substitua-o. Certifique-se de que o botão de arranque e as pegas de comando estão corretamente acionados. Se o motor estiver bloqueado por um corpo estranho, desligue a ficha, retire o obstáculo e tente novamente.

Como fazer a manutenção da lâmina do cortador de relva?

A lâmina deve ser substituída se estiver cega ou danificada, e não afiada. Utilize exclusivamente a lâmina de substituição original (ref. 61605 para 36 cm). Desligue sempre a ficha antes de qualquer intervenção. A substituição deve ser confiada a um SAV autorizado se não tiver a certeza.

Como esvaziar o saco de recolha?

Pare o motor e aguarde a paragem completa da lâmina. Abra a caixa multifunções (Fig. H Pos. 5), levante o cesto de recolha pelas pegas e esvazie-o. Para montar de novo, coloque primeiro a parte de trás do saco entre as guias, depois baixe a frente até a caixa multifunções tocar no cárter.

Quais são as precauções de segurança essenciais?

Use sempre calçado robusto e calças compridas. Nunca corte a relva descalço. Mantenha crianças e animais afastados. Antes de utilizar, inspecione a zona para retirar pedras e ramos. Desligue a ficha antes de qualquer manutenção. A lâmina continua a rodar após a paragem do motor (travão em 3 segundos).

Como arrumar o cortador de relva após a utilização?

Desligue a ficha e deixe arrefecer o motor. Para ganhar espaço, dobre o guiador: desaperte as pegas de aperto, destrave o guiador e dobre-o para a frente, depois trave-o. Guarde o aparelho num local seco e ao abrigo do gelo, fora do alcance das crianças.

O que fazer em caso de vibrações anormais?

Vibrações fortes indicam frequentemente uma lâmina danificada ou desequilibrada. Desligue a ficha imediatamente. Inspecione a lâmina e o seu suporte. Se a lâmina estiver danificada, substitua-a por uma peça original. Se o problema persistir, contacte um SAV autorizado.

Que tipo de extensão posso utilizar?

Utilize uma extensão em PVC H05 VV-F ou em borracha H05 RN-F com um comprimento máximo de 15 m. A tomada deve ser protegida por um fusível de pelo menos 16 A e um interruptor diferencial (FI) ≤ 30 mA. Pendure a extensão no suporte de cabo para evitar um desligamento acidental.

Como substituir a lâmina do cortador de relva?

Desligue a ficha. Desaperte os dois parafusos da barra porta-lâmina (Fig. K Pos. 2). Substitua-a por uma lâmina original (ref. 61605). Na montagem, certifique-se de que as asas da barra estão orientadas para o cárter. Aperte com um binário de 8 Nm. Recorra a um SAV se necessário.

Posso cortar a relva com tempo húmido ou quando a relva está molhada?

É desaconselhado cortar a relva húmida, pois pode deixar marcas e sujar o aparelho. Além disso, o risco de escorregar é maior. Espere que a relva esteja seca. Nunca corte a relva à chuva ou num ambiente húmido por razões de segurança elétrica.

MANUAL DE UTILIZADOR Powerline 3600 E AL-KO

Por favor, leia atentamente as presentes instruções de utilização antes da montagem e colocação em serviço do seu aparelho.

1. Componentes do funcionamento 5

2. Dados técnicos (ver Supplemento às Instruções de utilização)

3. Indicações de segurança 7

4. Instruções de utilização

5. avisos gerais 65

6. Utilização prevista 65

7. Montagem 65

8. Colocação em funcionamento 65

9. Cortar correctamente a relva 67

10. Manutenção, conservação e armazenamento 68

11. Solução de avarias 68

12. Conselhos para um uso correcto/Instruções de segurança 69

Garantia 70

Certificado de Conformidade da UE

(ver Supplemento às Instruções de utilização)

(Imagem Modelo 3300 E)

1 Punho tensor articulado
2 Longarina de guia
3 Interruptor de segurança à duas mãos
4 Manípulo da carcaça
5 Caixa polivalente
6 Alavanca de retenção
7 Redução da tracção do cabo
8 Cabo
9 Ranhuras de ventilação
10 Botão de arranque
11 Arco de ligação
12 Tomada
13 Guia do cabo
14 Cesto de recolha
15 Disco com entalhes
16 Tranca de fixação
17 Indicador de nível

Tenha em atenção às indicações de segurança do aparelho:

Esteja atento e seja especialmente cuidadoso!

Atenção! Leia as instruções de utilização antes da colocação em ser viço!

Não deve haver outras pessoas dentro da zona de perigo!

Cuidado – Lâminas de corte afiadas – Puxar a ficha de rede antes de trabalhos de manutenção ou em caso de danificação do cabo eléctrico.

Mantenha o cabo de ligação afastado das ferramentas de cor te!

Atenção! O mecanismo de corte continua em narcha por inércia!

Para evitar danos no aparelho: não limpe aparelhos eléctricos com água corrente, em especial com alta pressão.

4. Instruções de utilização – avisos gerais

Leia atentamente as instruções e respeite as indicações de utilização e de segurança incluídas. Mediante o presente manual de instruções, procure familiarizar-se com o aparelho, os controlos, a utilização correcta e as indicações de segurança.

Atenção! Nunca permita que crianças ou outras pessoas que não conheçam este manual de instruções utilizem este aparelho.

Pode existir legislação local a impor uma idade mínima do utilizador.

Não proceda ao corte da relva quando houver pessoas, sobretudo crianças ou animais nas proximidades. Tenha em conta que o utilizador é responsável pelos acidentes que afectem a integridade física ou a propriedade de outras pessoas.

Guarde estas instruções de utilização em local seguro.

5. Utilização prevista

O corta-relva Brill destina-se para o corte da relva, ou relevado de jardins em casas particulares ou de lazer e não deve ser utilizado para fins comercias, em instalações públicas, parques, recintos desportivos, nas ruas, ou em explorações agrícolas ou florestais.

Para o uso correcto do aparelho é obrigatório seguir o manual de instruções fornecido pela Brill.

O manual de instruções também contém informações sobre as condições de funcionamento, manutenção e conservação.

Atenção ! O aparelho não pode ser utilizado, devido ao perigo de ocasionar lesões, para acertar arbustos, sebes e ramos, para cortar ou esmiuçar trepadeiras ou a relva plantada sobre telhados ou em

varandas. Para além disso não pode utilizar o aparelho como triturador para partir árvores e cortar sebes, assim como para nivelar irregularidades do terreno.

Utilize apenas extensões em PVC com a designação H05 VV-F ou extensões em borracha H05 RN-F com um comprimento máximo de 15 m.

6. Montagem

Verificação do conteúdo da embalagem:

A embalagem deve conter as seguintes peças:

• Corta-relva completo
• Cesto de recolha
• Manual de instruções
• Lista dos centros de assistência

Montagem das hastes guia

Tire o aparelho da embalagem, retire o dispositivo de segurança da coluna de guia com a tranca de fixação (ilustr. A1 pos. 16)

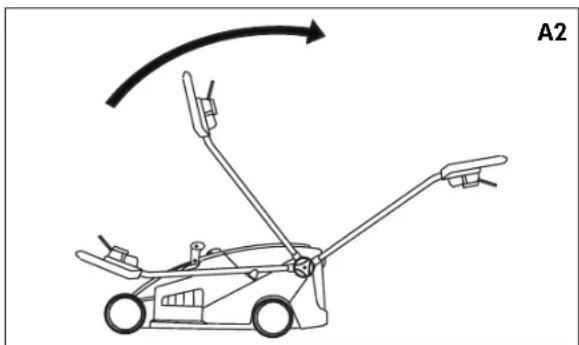

dobre a coluna de guia para trás (ilustr. A2), a coluna de guia pela altura desejada (seis níveis diferentes são possíveis, ilustr. B) engate e aperte bem com o manípulo tensoro articulado (ilustr. A pos. 1) a direita e a esquerda.

Atenção! Repare, que não aperte o cabo (ilustr. A pos. 8).

Defesa do meio ambiente, eliminação (consoante RL 2002 /96 EG)

O material de embalagem foi produzido a partir de material reciclável. Reciclar o material de embalagem de acordo com a legislação em vigor. Aparelhos eléctricos não podem ser juntados ao lixo doméstico, mas tem de ser eliminados profissionalmente.

Importante para Alemanha: Elinime aparelhos eléctricos nos sítios de eliminação municipal.

7. Colocação em funcionamento

Antes da utilização é sempre necessário proceder a um controlo visual para verificar se as ferramentas de corte, as cavilhas de fixação e toda a unidade de cor te apresentam desgaste ou danos.

Para evitar qualquer desequilíbrio é necessário substituir todas as ferramentas de corte desgastadas ou danificadas (ver manutenção, conservação e armazenamento).

Corte a relva somente com luz natural ou com luz artificial suficiente. Se possível, deve ser evitada a utilização do aparelho com a relva molhada. Procure adoptar uma posição firme e segura nos declives.

Trabalhe com a máquina numa velocidade reduzida. Tenha especialmente cuidado quando virar o corta-relva ou se aproximar do mesmo. Pare a ferramenta de cor te quando precisar de inclinar o corta-relva para transportá-lo sobre outras superfícies que não sejam relva e quando deslocar o cor ta-relva de e para a área a cor tar.

Nunca utilize um corta-relva com dispositivos de segurança ou grelhas de protecção danificados ou com os dispositivos de segurança por montar, por ex., chapas de impacto e / ou colectores de relva.

Atenção! Os dispositivos de segurança instalados

no aparelho pelo fabricante não podem ser retirados ou modificados, caso contrário, existe perigo de ferimento e o aparelho deixa de desligar automaticamente.

Com o motor ligado, afaste as mãos e os pés da caixa interior do ejector de relva.

Durante o corte utilize sempre sapatos resistentes e calças compridas. Nunca corte descalço ou de sandálias.

Ajuste da altura de corte

A altura de corte é ajustável com a alavanca de retenção (ilustr. G pos. 6) por sete graus. Para ajustar a altura de corte, tire a alavanca de retenção do engate, mova a alavanca de retenção na posição desejada e engate novamente.

Altura de corte

nível 1 = 1,6 cm

esta posição serve só para relvas decorativas e planos muito liso.

nível 2 = 2,5 cm

nível 3 = 3 cm

nível 4 = 4 cm

nível 5 = 5 cm

nível 6 = 6 cm

nível 7 = 7 cm

Aviso:

Para mover a alavanca de ren- tenção mais fácil para um nível major, levante levemente

o aparelho no manípulo da caixa (ilustr. G pos. 4).

Atenção! Só deverá regular a altura de corte com

o motor desligado. Ajuste a altura de corte de maneira que, em caso de irregularidades do terreno, as lâminas do dispositivo de corte não toquem no chão.

Ligação do cabo de extensão

Primeiro coloque o acoplamento do cabo de extensão na ficha (ilustr. C /D/E pos. 12) do interruptor de arranque e, de seguida, encaixe-o no redutor da tracção do cabo (ilustr. F pos. 7) de modo a deixar o cabo de extensão até à ficha ligeiramente folgado.

O redutor de tracção do cabo evita que, involuntariamente, se desliguem os conectores eléctricos da ficha.

Desenrole sempre por completo toda a reserva do cabo e estenda-o de em grandes voltas.

Introduza a ficha do cabo de extensão na respectiva tomada.

A tomada de ligação à rede deverá estar protegida por um fusível de pelo menos 16 A.

Utilize, para a sua segurança, disjuntores FI com corrente de avaria nominal de ≤ 30 mA.

Durante o corte da relva, mantenha o cabo de extensão sempre do lado da relva que já foi cor tada.

Atenção! Não entale o cabo de extensão nas portas ou ! Desligue o cabo de exten-tomada, sempre pela ficha a caixa de acoplamento.

Arranque

Arranque ou active o interruptor accionador com cuidado, de acordo com as indicações do fabricante. Mantenha os pés suficientemente afastados da ferramenta de corte. Coloque o corta-relva sobre uma superfície plana.

Inspeccione a área em que preten- de utilizar o corta-relva e retire todos os objectos ao alcance da máquina e que possam ser pro- jectados.

Se a ferramenta de corte for bloqueada por um corpo estranho ou o motor sobre carregado, liberte ambos arcos de ligação (ilustr. C pos. 11) o arco de ligação (ilustr. D/E pos. 11); o motor desliga automaticamente. Se for necessário, retire o corpo estranho.

Atenção! Quando ligar o motor não incline o corta-a não ser que este deva antado durante o processo. Neste caso, deve incliná-lo com alguma pressão sobre as hastes de guia e levante-o só pelo lado oposto ao que estiver posicionado.

Para ligar carregue o botão de arranque (ilustr. C /D/E pos. 10), com a outra mão presse um dos dois arcos de ligação (ilustr. C pos. 11) o arco de ligação (ilustr. D /E pos. 11). Após da ligação do motor, liberte o botão de arranque (ilustr. C /D/E pos. 10).

Atenção! Sobrecarga regular do motor (o número de es cai audivelmente durante balho) resulta na danificação o plamento do motor.

Desligar

Para desligar o motor liberte ambos arcos de ligação (ilustr. C pos. 11) o arco de ligação (ilustr. D /E pos. 11). Por um travão integrado a ferramenta de corte para dentro de 3 segundos.

Atenção! A ferramenta de corte continua a funcionar!

8. Cortar correctamente a relva

Observações gerais acerca do tratamento da relva

Para ter uma relva bem cuidada, recomendamos que seja cortada uma vez por semana sempre que possível. Os cortes frequentes fortalecem os caules aparados tornando-os mais resistentes.

Os caules aparados (até cerca de 1 cm de comprimento) podem ficar após o corte. Os caules mais longos devem ser eliminados, para que a relva não fique amarelada e com manchas.

Na Primavera, comece a cortar a relva logo que comece a crescer e possa ser pisada. Corte primeiro a relva num sentido com uma altura de corte maior, e em seguida com a altura pretendida num sentido oblíquo.

O corte da relva

Verifique que as lâminas estão afiadas para que as fibras não desfiem e a relva fique amarela.

A altura de corte deve ser, sempre que possível, de pelo menos 3 – 4 cm, de modo a não cor tar demasiado a zona verde da relva e atingir a zona inferior descolorida. Os caules secam mais rapidamente, sobretudo no Verão.

Se cortar com nível 1 (este nível é só apropriado para relvas decorativas e planos muitos lisos) deve regar bem a relva depois do corte, se não a relva enxuga e fica amarelo.

O sistema de dois canais com técnica de corte efectiva recolhe a relva e aspira a relva no fluxo de ar mesmo se cortar no nível mais baixo.

Para obter uma imagem de cor te regular, o aparelho deve seguir a uma velocidade adaptada segundo pistas rectas bem definidas. As pistas formadas devem sobrepor-se alguns centímetros a fim de evitar que fiquem tiras de relva por cortar.

Nunca levante nem transporte o corta-relva com o motor a trabalhar.

Se tocar com o aparelho em corpos estranhos, desligue o motor e tire a ficha da rede. Verifique se o corta-relva apresenta danos e proceda às reparações necessárias, antes de ligá-lo novamente e começar a trabalhar. Se o corta-relva começar a fazer uma for te vibração é necessário inspeccionar de imediato o aparelho.

Aviso:

Nos declives, a pista de cor te deve ser obliqua ao declive. Colocando o aparelho numa posição ligeiramente inclinada para cima, evita-se que resvale pelo declive. Não cor te a relva em declives muito acentuados e tenha precauções especiais quando mudar a direcção de avanço no declive.

Limpe regularmente a parte inferior da carcaça do corta-relva. Deve eliminar as acumulações de relva. Estas acumulações dificultam o arranque e afectam a qualidade do corte e a expulsão da relva.

Desligue o motor quando se afastar do corta-relva.

Corte da relva com cesto de recolha

Se durante o trabalho mantêm restos do cortado na relva ou o indicador de nível monstra (ilustr. I pos. 17) FULL, o cesto de recolha está cheio e tem de ser esvaziado.

Aviso ao indicador de nível: Se utilizar a altura de cor te mais baixa pode acontecer um prejuizo do indicador de nível nas cer tas circunstâncias.

Se tiver ajuste de corte alto a caixa multi função pode-se levantar por causa da melhor admissão do ar (Duo-Air-Management) do corta-relva. Este efeito não influencia a função e segurança do corta-relva. A caixa multi função pode ser bloqueada mecanicamente com a alavanca de bloqueio (ilustr. L pos.18).

Manejo do cesto de recolha

Para retirar o cesto de recolha abra a caixa de multi-função (ilustr. H pos. 5), levante o cesto de recolha (ilustr. H pos. 14) de cima em frente na área do manipulo, para que a relva cor tada mantenha no cesto de recolha.

Depois de esvaziar o cesto de recolha, introduza o cesto de recolha primeiro no fundo entre o encoste a direita e esquerda, depois em frente na área do manípulo. Se o cesto de recolha for instalado correctamente, a caixa multi-função está bem ajustada na caixa.

Atenção! Antes de retirar o cesto de recolha, desligue o motor e aguarde que o mecanismo de corte se detenha.

Aviso:

Para garantir um bom resultado, limpe o cesto de recolha e sobretudo a grelha de ventilação após cada utilização. Mantenha as fendas de ventilação (ilustr. A pos. 9) e os superfícies de apoio livre de sedimentos.

Atenção! Não retire os restos de relva cortada que fiquem na carcaça do corta-relva com a mão nem com o pé, mas com ferramentas adequadas, como pincéis ou escovas.

Corte de relva sem cesto de recolha

Pela expulsão alta na traseira durante do corte sem cesto, a relva cortada será distribuída uniformmente na relva.

Se cortar sem cesto de captura o nível não pode ser indicado.

9. Manutenção, conservação e armazenamento

Manutenção

A manutenção envolve trabalhos que conservam o aparelho em bom estado de funcionamento. A verificação regular (ligações roscadas bem apertadas, fissuras, danos) e a substituição das peças desgastadas ou danificadas permite evitar acidentes e avarias do aparelho.

As reparações só devem ser efectuadas pelos centros de assistência autorizados pelo fabricante ou por técnicos autorizados.

Com o aparelho é fornecida uma lista dos centros de assistência.

Atenção! Antes de começar qualquer trabalho

de manutenção, tirar a ficha! Perigo de lesões!

Verifique regularmente o dispositivo de recolha de relva em busca de desgaste ou perda de funcionalidade. Por motivos de segurança, substitua as peças desgastadas ou danificadas.

Devido ao perigo de lesões físicas e danos materiais: Não lave o aparelho com água corrente, sobretudo com água sob pressão!

Guarde o aparelho em local seco e protegido do frio intenso. O local de armazenamento deve estar fora do alcance das crianças.

Substituição das lâminas

Utilize apenas lâminas originais ou autorizadas pelo fabricante.

Pode obter as lâminas de substituição junto do seu representante.

Largura de corte 33 cm (Original-Brill-Peça sobressalente artigo n.° 61604). Largura de corte 36 cm (Original-Brill-Peça sobressalente artigo n.° 61605). Largura de corte 41 cm (Original-Brill-Peça sobressalente artigo n.° 61606).

Nunca utilize peças sobresselentes nem acessórios não previstos pelo fabricante.

Se a haste porta-lâminas estiver danificada, deve ser substituída, já que implica desequilíbrios. Por motivos de segurança, a operação deve ser realizada num centro de assistência ou num distribuidor oficial autorizado.

Não afie a barra porta-lâminas (desequilíbrio).

Para mudar a barra porta lâminas desaperte duas parafusos (ilustr. K pos. 2). Na montagem observe, que as asas da barra por ta-lâmina pontam por dentro da caixa (ilustr. K pos. 1). Coloque ambos parafusos (ilustr. K Pos. 2) e aper te bem. (Torque de aperto: 8 Nm).

Conservação

A melhor maneira de eliminar a sujidade e os restos de relva é proceder à limpeza logo após o corte da relva. Limpe com pincéis e trapo.

Sempre mantenha as fendas de ventilação livre de sujeira (ilustr. A pos. 9). Se for necessário remova a relva cortada das fendas de ventilação.

Armazenamento

Atenção! Antes de guardar, sempre tire a ficha da rede!

Guarde o aparelho dentro de uma construção fechada.

Deixe arrefecer o motor antes de colocar a máquina num lugar fechado.

Para poupar espaço e pela limpeza pode guardar o aparelho como na ilustr. J, para isto desaperta um pouco os manipulos tensoros articulados (ilustr. A pos. 1) até for possível de desengatar a coluna de guia, dobre a coluna de guia para frente e segure a coluna de guia com a trança de fixação (ilustr. J pos. 16)

Atenção ! Ao virar, com- prove que o cabo não fique lo nem entalado.

Pela guarda pode, como se vê em (ilustr. J ), enrolar curtos fios de extensão no painel de comando ao dispositivo de fixação.

Atenção! Antes de trabalhar com este aparelho, o cabo ser desenrolado completa-

10. Solução de avarias

Generalidades

É corrente surgirem avarias quando a aparelho não è tratado, cuidado e mantido correctamente. No quadro seguinte são indicadas as avarias mais frequentes e respectiva solução. Para outras avarias, recorra ao fabricante,

a um centro de ser viço ou a um técnico autorizado.

Atenção! As reparações que exigem conhecimentos s devem ser efectuadas por nico autorizado.

Atenção! Por motivos de segurança, utilize apenas

peças sobresselentes do fabricante ou autorizadas pelo mesmo.

Declaramos expressamente que, segundo a lei alemã sobre responsabilidade por produtos, não nos responsabilizamos pelos danos causados nos equipamentos por reparações indevidas, por substituições parciais das peças originais

ou das peças autorizadas pelo fabricante, bem como os ocasiona-

dos por reparações feitas por serviços técnicos não autorizados pelo

fabricante. O mesmo se aplica aos acessórios e complementos.

Avaria	Causa	provável	Solução
Ruídos estranhos, batimentos no aparelho.	caixa do corta-relva estão frouxos.	Aperte os parafusos.Os parafusos do motor ou da
Ruído durante o funcionamento, forte vibração do aparelho.	As lâminas estão danificadas (desequilíbrio), ou soltou-se a fixação da haste porta-lâminas ao eixo do motor.	Aperte os parafusos da lâmina. Leve a um centro de assistência para serem substituídas as peças danificadas.
A relva fica amarelada, o corte não é limpo.	A lâmina não está afiada, a altura de corte está demasiado baixa.	Substitua a lâmina. Suba um pouco a altura de cor te.
O corta-relva deixa rastos profundos.	O terreno está muito humedecido, a relva está demasiado molhada.	Deixe secar a relva, não cor te com a relva molhada.
Motor não trabalha.	Ausência de corrente de alimentação. Extensão defeituosa.	Verifique a existência de corrente eléctrica. Tire a ficha da rede! Verifique a extensão.
Motor desliga.	Bloqueio provocado por corpo estranho ou o aparelho está entupido.	Desactivar motor. Tire a ficha da rede! Remover corpo estranho ou eliminar entupimento.

11. Conselhos para um uso correcto /Instruções de segurança

A Controlo antes e após cada utilização

Antes de cada utilização efectue um controlo visual do aparelho. Não utilize o aparelho, se os dispositivos de segurança (alavanca de comando, as coberturas de segurança) e /ou o dispositivo de corte se encontrarem danificados ou gastos. Nunca desactive os dispositivos de segurança.

Antes de iniciar o corte verifique a área que pretende cortar. Retire os corpos estranhos existentes (p.e. pedras, ramos ou ossos). Durante o corte procure detectar os corpos estranhos.

Durante o corte utilize sempre sapatos resistentes e calças compridas. Nunca corte descalço ou de sandálias.

Comprove regularmente o estado dos mecanismos de corte e, se for necessário, repare-os de maneira adequada.

A ferramenta de corte só pode ser substituída pela assistência Brill ou pelo representante especializado devidamente autorizado.

A Utilização/ Responsabilidade

Certifique-se que não se situam outras pessoas (particularmente crianças) ou animais perto da área de trabalho.

O aparelho pode provocar ferimentos graves ! Você é o responsável pela segurança na área onde está a trabalhar. Não coloque o aparelho em funcionamento, estando o mesmo virado. Perigo de ferimento!

Utilize o aparelho exclusivamente para o uso previsto, conforme descrito no manual de instruções.

Corte a relva somente com luz natural ou com luz ar tificial suficiente.

Durante o trabalho, procure adotar sempre uma posição firme e segura, inclusive nos declives.

Corte a relva em sentido perpendicular ao declive, nunca para cima ou para baixo.

Não corte a relva em declives muito íngremes.

Tenha cuidado quando mudar de direcção nos declives, quando virar o aparelho ou aproximar-se do mesmo.

Tenha cuidado quando andar para trás. Perigo de tropeçar!

Trabalhe com o aparelho numa velocidade reduzida.

Desligue o motor quando transportar o aparelho e incliná-lo sobre outras superfícies que não sejam de relva, assim como quando levar e retirar o aparelho da área de corte.

Nunca utilize o aparelho com os dispositivos de segurança danificados ou sem os mesmos.

Inicie ou accione o interruptor de arranque com cuidado, de acordo com as indicações do fabricante. Mantenha os pés afastados da ferramenta de corte.

Aquando a activação ou accionamento do motor não pode inclinar o aparelho, a não ser que tal actuação seja um requisito para o respectivo processo. Neste caso, deverá inclinar o aparelho o estritamente necessário, e levantá-lo apenas pelo lado aposto ao que estiver posicionado.

P

Não coloque o motor em funcionamento se estiver posicionado em frente do canal ejector.

Mantenha os dedos e os pés afastados da ferramenta de corte!

Nunca levante ou carregue o aparelho com o motor ligado.

Desligue o motor antes de efectuar qualquer trabalho no aparelho, quando abandonar o mesmo ou quando encher o depósito.

Se durante o trabalho surgir algum obstáculo, desligue o aparelho. Tire a ficha de rede. Retire o obstáculo, verifique se o aparelho ficou danificado e, se necessário, leve-o para reparar.

Tire a ficha da rede se o aparelho começar a vibrar fortemente e verifique o motivo.

Interrupção do trabalho

Nunca deixe o aparelho sem vigilância. Se tiver de interromper o trabalho, tire a ficha da rede e guarde o aparelho num local seguro.

Se tiver de interromper o trabalho para se dirigir a outra área, desligue o aparelho e tire a ficha da rede.

Tenha em conta as condições ambientais

Nunca utilize o aparelho com chuva ou numa área húmida e molhada.

Não trabalhe com aparelhos eléctricos junto de piscinas ou lagos de jardim.

Respeite o horário de descanso / silêncio da sua comunidade!

Segurança eléctrica

O cabo de conexão deve ser controlado regularmente quanto a danos e sinais de envelhecimento.

Utilize apenas extensões autorizadas.

Retire imediatamente a ficha da rede se detectar danos ou cortes na extensão ou no cabo de conexão.

Garantia

O fabricante concede 24 meses de garantia (a partir da data da compra) aos seus produtos de uso exclusivamente privado, sem prejuízo das disposições da lei em matéria de direitos de reclamação no âmbitos das garantias. A prestação da garantia diz respeito a todas as falhas importantes dos produtos, comprovadamente atribuíveis a defeitos de material ou de fabrico. Depois da nossa avaliação, receberá um produto sem defeito ou será efectuada a reparação gratuita do produto, se forem cumpridas as seguintes condições:

• Em caso de transferência de risco, o produto foi entregue isento de vício jurídico.
• Apresentação de um recibo original com endereço do vendedor, data da compra, designação do modelo e do produto a título de comprovativo de compra. O local de compra se situa dentro do espaço da EU.
• O produto foi tratado convenientemente e de acordo com as recomendações do manual do

utilizador. A manutenção e a limpeza do produto de acordo com as indicações do manual do utilizador é indispensável. O produto não foi alvo de tentativa de desmontagem nem de reparação por parte do vendedor nem de terceira pessoa não autorizada.

• É preciso garantir a utilização exclusiva de peças sobressalentes e acessórios originais ou autorizados pelo fabricante.
  A utilização de peças e acessórios não originais poderá causar prejuízos indirectos e acidentes. Tais prejuízos indirectos estão excluídos da garantia.

- O produto tem de ser enviado directamente ou devidamente franquiado a um ponto de assistência técnica autorizado. O produto deve vir acompanhado do respectivo recibo original.

- Não são cobertos pela garantia danos devidos a erros de utilização, uso diferente daquele a que se destina, utilização de peças de substituição ou sobressalentes e acessórios não originais ou

não autorizados, bem como trabalhos de manutenção ou de limpeza impróprios.

Os produtos são compostos por diferentes componentes sujeitos a desgaste decorrente do uso ou a um desgaste considerado normal. Estas peças também não são abrangidas pela garantia.

Por se tratar de peças de desgaste, excluem-se os seguintes componentes individuais, em função do produto: Lâmina/ barra de lâminas / correia de transmissão / rolo de tratamento / rolo das lâminas /lâmina inferior / placa de corte/fio cortante/ tampa da cabeça porta-lâmina / lâmina de serra /níquel-célula em cádmio (bateria).

Esta garantia do fabricante não afecta os direitos de reclamação perante o agente autorizado / vendedor ao abrigo da garantia.

2. Technische Daten– Technical Data – Caractéristiques techniques – Technische gegevens – Technické údaje – Dane techniczne – Tekniska data – Dati tecnici – Datos técnicos – Dados Técnicos

Modell - Model - Modèle - Model - Model - Model - Model - Modello - Modelo - Modelo

36□□E

Motor – Motor – Moteur – Motor – Motor – Silnik – Motor – Motore – Motor – Motor

Elektro-Bremsmotor - Electric self-braking - Moteur électrique à frein - Elektro-remmotor - elektro-brzdící motor - Silnik elektryczny z hamulcem - Elektrisk bromsmotor - Freno motore elettrico - Motor de frenado eléctrico - Motor eléctrico de travagem

Leistung – Capacity – Puissance – Vermogen – Výkon – Moc – Effekt – Potenza – Potencia – Potência

1300 W

Netzspannung - Supply voltage - Tension - Netspanning - Jmenovité napětí - Napięcie sieciowe - Nätspänning - Tensione di rete - Tensión de alimentación - Tensão de alimentação da rede

230 V

Frequenz – Cycles – Fréquence – Frequentie – Frekvence – Częstotliwość – Frekvens – Frequenza - Frecuencia - Frequência

50 Hz

Absicherung – Fuse – Protection par fusibles – Beveiliging – Jištění – Bezpiecznik – Säkring – Fusibili – Fusible – Protecção por fusível

16 A

Schutzklasse - Protection class - Classe de protection – Beschermklasse - Třída ochrany - Klasa ochronna – Skyddsklass - Classe di protezione - Clase de protección - Classe de protecção

||

Feuchteschutz- Moisture resistance - Protection contre l'humidité- Bescherming tegen vocht- Ochrana proti vlhkosti – Ochrona przed wilgocią – Fuktighetsskydd - Protezione umidità- Protección contra la humedad- Protecção contra humidade

IPX 4

Prüfdrehzahl – Rotational speed – Vitesse de rotation – Testtoerental – Zkušební otáčky – Liczba –Provningsvartal – Velocità di rotazione (in prova) – Velocidad - N° de rotações testados

Declaração de conformidade CE

Declaramos que o modelo deste produto por nós comercializado corresponde aos requisitos das directivas harmonizadas da UE, às normas de segurança da UE e às normas específico cas do produto.

Produto

cortar relva elétricos

N.º de série

G1071075

Fabricante

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Representante

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Tipo

3300 E (33cm)

3600 E (36cm)

4100 E (41cm)

Directivas UE

2006/42/EG

2006/95/EG

2004/108/EG

2000/14/EG

Normas harmonizadas

EN 60335-1

EN 60335-2-77

Nível de ruído

medido / garantido

3300 E (33cm) 87 / 88 dB(A)

3600 E (36cm) 90 / 91 dB(A)

4100 E (41cm) 93 / 94 dB(A)

Avaliação da conformidade

2000 /14/EG

Anexo VIII

Organismo notifi cado

Garantimos a reparação ou substituição do produto em caso de eventuais falhas de material ou erros de fabrico durante o prazo de validade legal aplicável a prestação de garantia. O prazo da garantia varia em função da legislação do país de compra do aparelho.

Aceitamos a garantia apenas se: Não podemos aceitar a garantia:

Se o aparelho for usado correctamente ■

Se o manual de instruções for respeitado ■

Se forem usadas peças sobressalentes originais ■

Se se tentar reparar o aparelho ■

Se forem feitas alterações técnicas no aparelho ■

Se o aparelho não for usado correctamente ■ (por exemplo, utilização industrial ou comunitária)

Situações não abrangidas pela garantia:

Danos na pintura, provocados pelo desgaste normal ■

■ Peças de desgaste que estejam identificadas com XXXXXX (X) no cartão de peças sobressalentes
■ Motores de combustão - neste caso aplica-se a garantia separada do fabricante do motor em questão

Para fazer uso da garantia, dirija-se ao seu vendedor ou ao serviço de apoio a clientes autorizado mais próximo e apresente esta declaração de garantia e o recibo de compra. Esta aceitação da garantia não afecta o direito a reivindicações de garantia legais do comprador em relação ao vendedor.
