MANUAL DE UTILIZADOR Cardio 35 Bryton

Imposta allenamento .....13

Imposta allenamento GIRO .....17

Collega sensori ....18

Scorrimento automatico .....23

Cancella memoria ....23

Icone....24

Specifiche 25

Terminologie a schermo ..... 26

Introduzione

Utiliza este elemento para mostrar u ocultar la Hora 2.

Começar a utilizar .... 4

Botões 6

Vista de relógio ....7

Definições do relógio ....8

Exercício/Treino .....10

Iniciar/Pausar/Parar o

exercício ....10

Marcar etapa ....11

Visualizar informação do

exercício/treino .....12

Definições de treino .....13

Definir treino....13

Definir treino de Etapa ......17

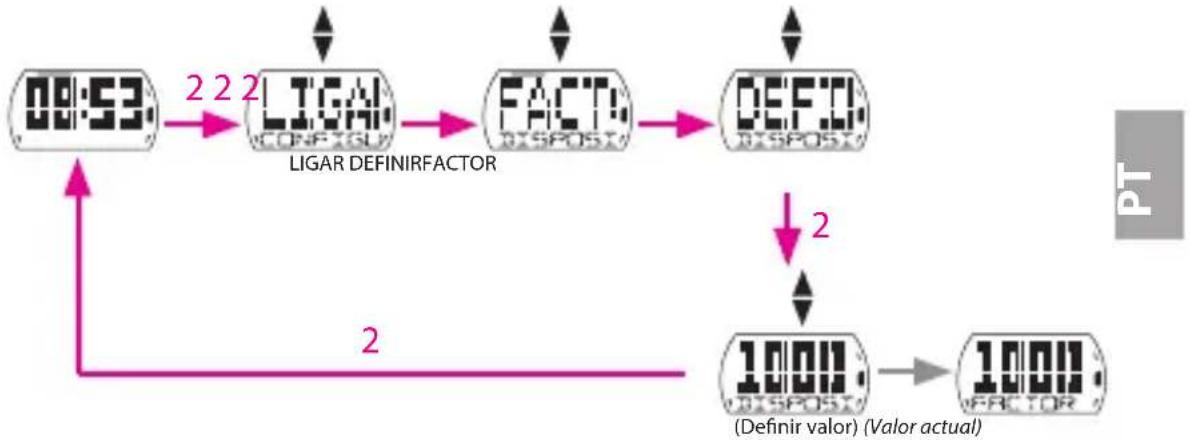

Ligar sensores ....18

Visualizar o registo do

exercício/treino .....21

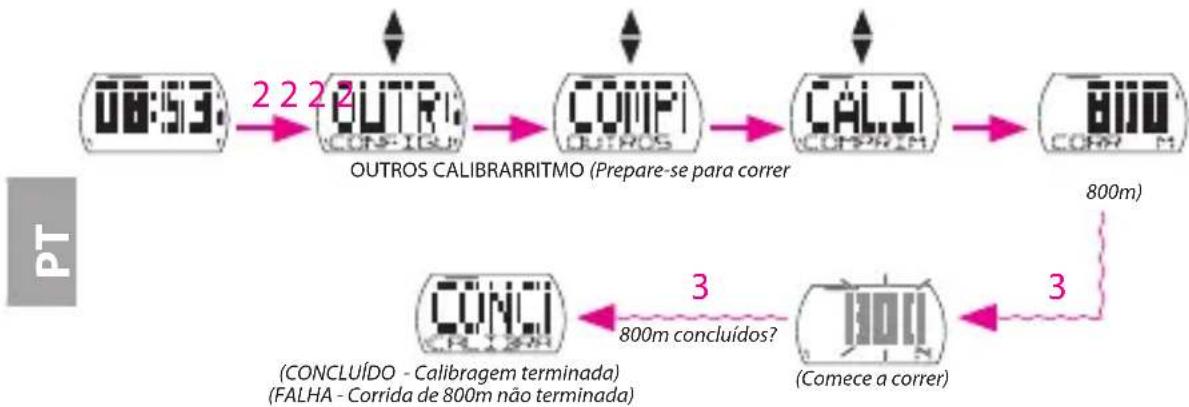

Distância da caminhada .....22

Deslocamento automático .....23

Limpar armazenamento .....23

Ícones 24

Especificações 25

Terminologia do ecrã ...... 26

Apresentação

O relógio desportivo Cardio 35 com GPS foi concebido para actividades casuais e treino profissional. O Cardio 35 consegue calcular e registar com precisão a sua localização, velocidade, distância, ritmo, ritmo de caminha, cadência*, frequência cardíaca*, entre outros. Os seus resultados de treino podem ser partilhados e analisados em brytonsport.com. Com o sensor incorporado, não é necessária a utilização de um pedómetro para exercícios em locais interiores. O Cardio 35 destina-se a actividades de corrida e ciclismo.

Conteúdo da embalagem

Certifique-se de que os seguintes itens estão incluídos na embalagem:

Cardio 35•

Cabo USB•

Guia do utilizador•

Acessórios opcionais:

Monitor de frequência cardíaca•

Sensor de velocidade / cadência•

* Monitor de FC ou sensor de Velocidade/CAD necessário.

Começar a utilizar

Passo 1. Ligar, sincronizar e carregar

1. Ligue o Cardio 35 ao PC através do cabo USB fornecido.
2. Transfira a aplicação Bryton Bridge 2 a partir de bb.brytonsport.com e efectue a sincronização com o Cardio 35.

bb.brytonsport.com

Mantenha o Cardio 35 ligado ao PC para carregar a bateria.

Nota: Carregue a bateria durante pelo menos 2,5 horas aquando da primeira utilização.

Passo 2. Ligar

Pressione o botão 1 para ligar o Cardio 35.

Nota: Para desligar, mantenha o botão 1 premido durante 5 segundos.

PT

Passo 3. Configuração inicial

Na primeira utilização, faça o seguinte:

1. Seleccione o seu idioma preferido.
2. Seleccione a unidade de medição.
3. Introduza o seu perfil de utilizador (recomendado).
   Nota: A precisão dos dados irá afectar grandemente a análise do seu treino.
4. Seleccione o formato de data preferido.

5. Introduza a sua frequência cardíaca máxima.

6. Vá até ao exterior para adquirir um sinal de GPS. Quando o sinal de GPS for adquirido, o Cardio 35 irá definir a data e hora automaticamente. Para definir a data e hora manualmente, consulte as definições de Hora (consultar página 8).

7. Pressione o botão 2 para concluir a configuração.

Nota: Se deseja alterar o seu perfil, ligue o seu dispositivo a Brytonsport.com e altere a configuração através de Meu dispositivo -> Gerir dados do dispositivo. Ou, aceda a Definições > Outros > Perfil e altere as suas definições.

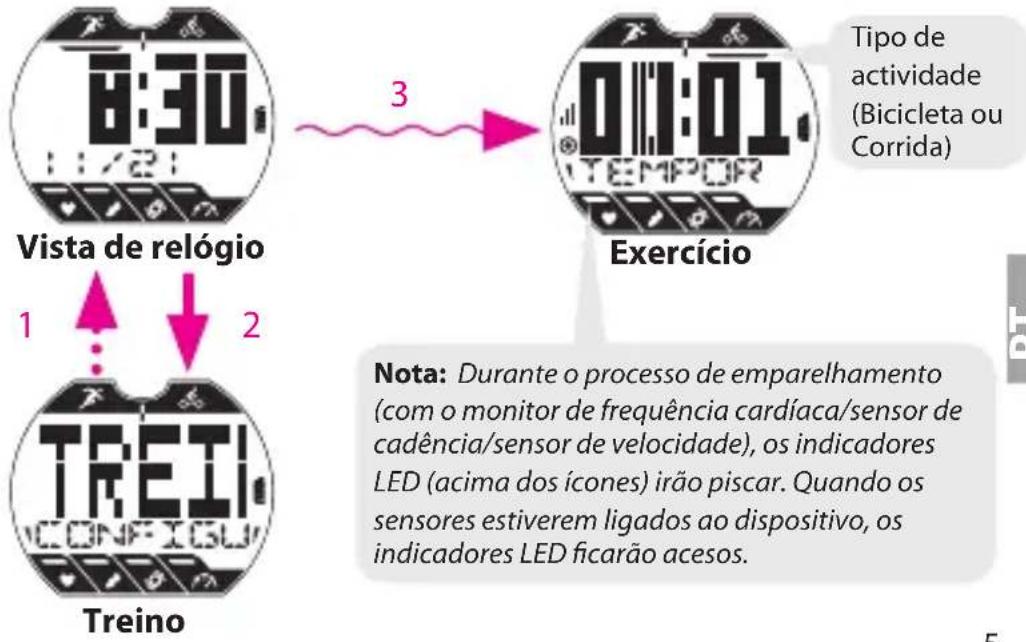

Passo 4. Iniciar um treino ou exercício

O Cardio 35 funciona em três modos principais:


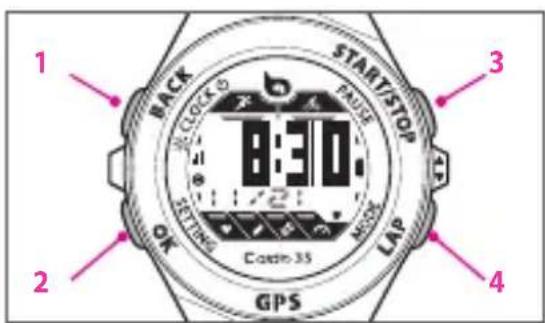

Botões

O Cardio 35 inclui quatro botões que são utilizados para múltiplas funções.

Alimentação/VOLTAR (1)

Pressione para ligar o Cardio 35.

Mantenha pressionado para desligar.

Depois de concluir o treino/exercício, • pressione para mudar para a vista de relógio.

Nos modos Configuração e Cronómetro, pressione para voltar à vista de relógio.

OK (2)

Na vista de Relógio, pressione para aceder • ao modo Configuração.

Em Exercício/Treino, pressione para • visualizar os dados do seu exercício.

No modo Configuração, pressione para • aceder ou confirmar uma selecção.

No modo Cronómetro, pressione para ver o ficheiro dos dados de etapa.

INICIAR/PARAR (3)

Na vista de Relógio, pressione para iniciar/- pausar/parar o exercício e para iniciar/ pausar/parar o registo em simultâneo.

No modo Configuração, pressione para •

1 BACK START/STOP PULSE 2 OK SETTING 8:30 COSTIN 35 LAP 4 3

mover para cima e deslocar-se entre as opções do menu.

Na vista de Relógio, pressione para mudar • para o modo de Bicicleta ou Corrida.

Nos modos de Exercício ou Cronómetro, • pressione para marcar a etapa.

No modo Configuração, pressione para • mover para baixo e deslocar-se entre as opções do menu.

Depois de parar o cronómetro, pressione para o reiniciar.

A tabela abaixo oferece uma indicação gráfica acerca da utilização dos botões que será utilizada nas secções seguintes.

Botões Indicação
Alimentação/VOLTAR	1 ......→
OK	2 →
INICIAR/PARAR	3 ▲ ~~~→
ETAPA	4 ▼ -- →

Vista de relógio

Existem dois tipos de vista de relógio:

Tipo 1: Exibição de hora (HH:MM) e data (MM-DD) actuais.

Modo de Exercício Modo de Corrida/Bicicleta Data MM/DD 8:30 Hora Actual ícone de estado da bateria

Tipo 2: Exibição de hora actual (HH:MM) e hora secundária (formato de 24 horas).

Hora 2 Hora secundária

Nota: Por predefinição, a "Data" é exibida no local da "Hora 2". Se deseja exibir a hora secundária, consulte "Mostrar/Ocultar Hora 2" na página 9.

08:30 16:30 Ícone de Alarme

Definições do relógio

Calibragem automática através de GPS

Utilize esta definição para repor a data e hora com base na sua localização GPS.
    note["Definir Alarme\n* indica mudança no ecrã, sem premir qualquer botão."]

Definir Alarme

Utilize esta definição para definir o alarme do Cardio 35.


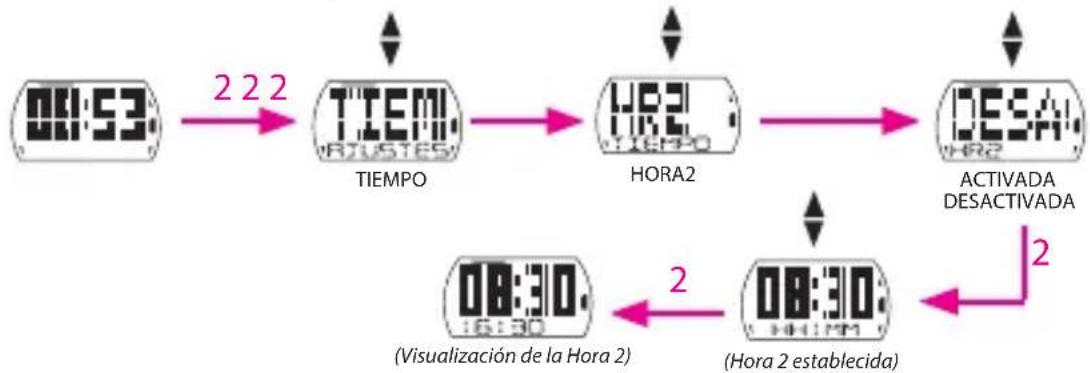

Mostrar/Ocultar Hora 2

Utilize esta definição para mostrar/ocultar a Hora 2.

Nota: Depois de ocultar a Hora 2, o Relógio exibirá a Data abaixo da hora actual.

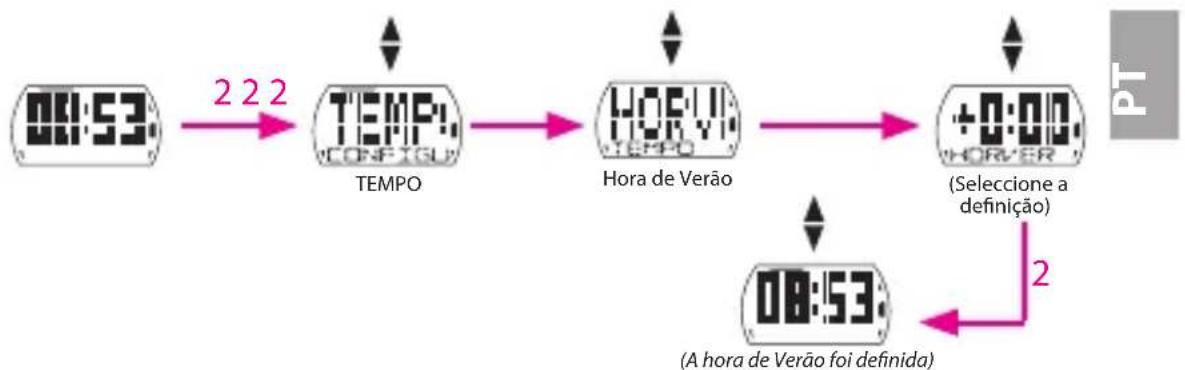

Definir a hora de Verão

Utilize esta defi9nição para definir a hora de Verão.

Exercício/Treino

Durante o exercício ou treino, o Cardio 35 permite-lhe medir e registar as suas actividades de corrida e exibe o seu desempenho actual.

Pode escolher os seguintes tipos de actividade:

Modo de Bicicleta •

Modo de Corrida•

Nota:

As informações exibidas variam de acordo com o modo de exercício e as preferências do utilizador.

Pode mudar para o modo de Bicicleta ou Corrida na vista de relógio pressionando o botão 4.

Antes de começar

Iniciar/Pausar/Parar o exercício

Pressione o botão 3 para iniciar, colocar em pausa ou terminar uma actividade.

Tipo de exercício

Nota: Dirija-se ao exterior para adquirir um sinal de GPS quando for exibido "PROC GPS" no ecrã.


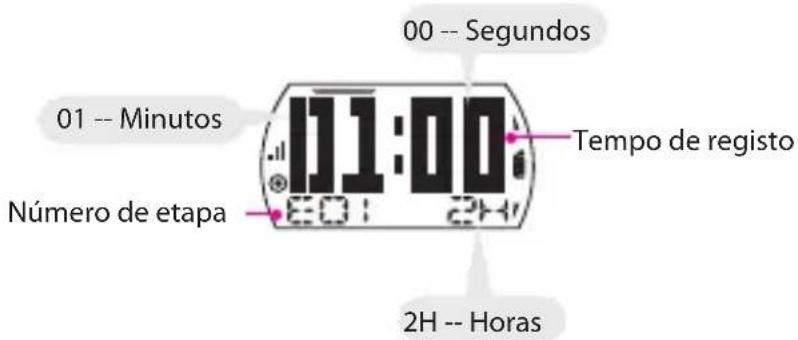

Marcar etapa

1. Inicie primeiro uma actividade pressionando o botão 3.
2. Pressione o botão 4 para marcar uma etapa.

Visualizar informação do exercício/treino

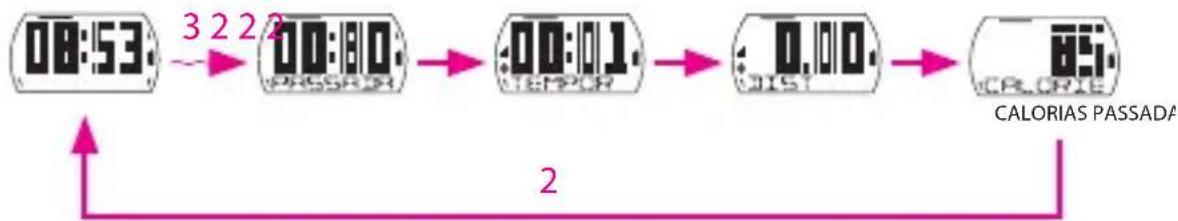

Modo de Corrida

Nota: Se for detectado um sensor de frequência cardíaca e um pedómetro, as informações do exercício serão exibidas na seguinte ordem:

FREQUÊNCIA CARDÍACA > PEDÓMETRO > PASSADA > TEMPORIZADOR > DISTÂNCIA > CALORIAS > RELÓGIO.

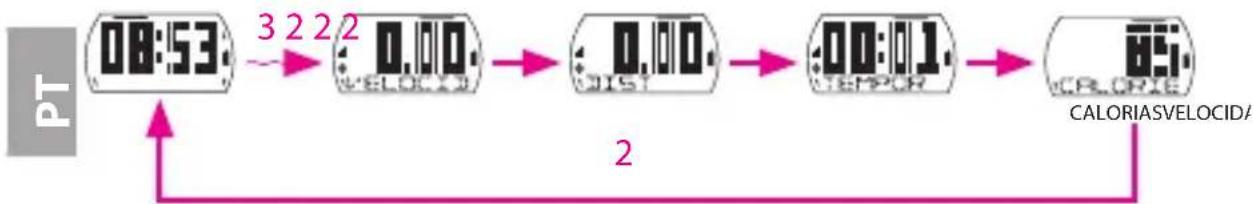

Modo de Bicicleta

Nota: Se for detectado um sensor de frequência cardíaca, cadência ou combinado, as informações do exercício serão exibidas na seguinte ordem:

FREQUÊNCIA CARDÍACA > CADÊNCIA > COMBO > VELOCIDADE > DISTÂNCIA > TEMPORIZADOR > CALORIAS.

Nota: O tipo de dados exibidos depende do modo actual:

- Se tiver etapas marcadas, pressione o botão 4 para ver as informações de Etapas.

O tempo de intervalo apenas é exibido quando o treino estiver definido para modo de treino.

ETA (Hora estimada de chegada) apenas é exibido quando o treino estiver • definido para distância.

Se o ecrã abaixo for apresentado, significa que o dispositivo não consegue detectar o sensor. Ajuste o sensor e ligue novamente.

Nenhum sensor detectado

Definições de treino

Pode personalizar as definições de treino, ligar os sensores, ver o histórico e outras definições.

Definir treino

Utilize a configuração de Treino para seleccionar o tipo de treino que pretende. O Treino pode ser baseado em tempo, distância, calorias, frequência cardíaca, ritmo, velocidade ou intervalo.

Nota:

Durante a configuração do treino, o ecrã exibido varia de acordo com o treino • seleccionado.

Depois de configurar o modo de Treino, pressione o para registar os resultados do seu treino botão 3.

- Se desejar cancelar, pressione o botão 1 para voltar à vista de relógio.

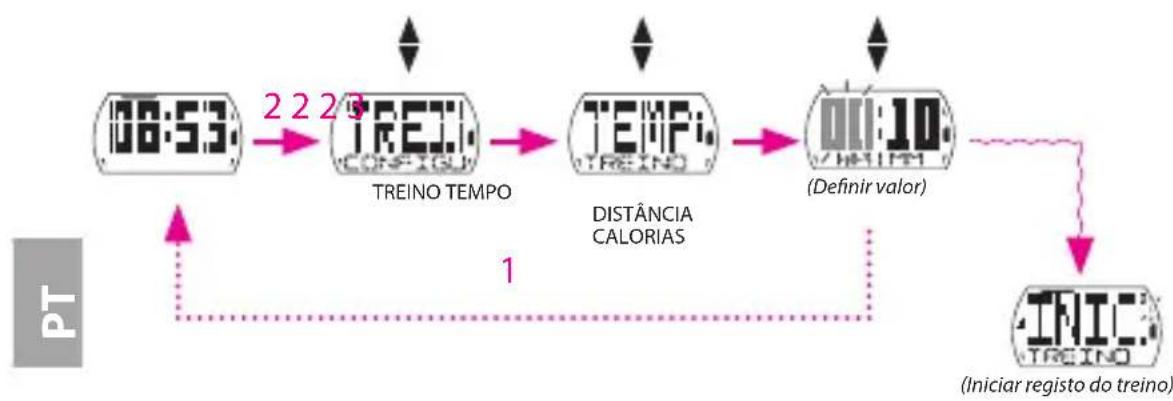

Por Tempo/Distância/Calorias

O treino pode ser definido por tempo, distância ou calorias queimadas.


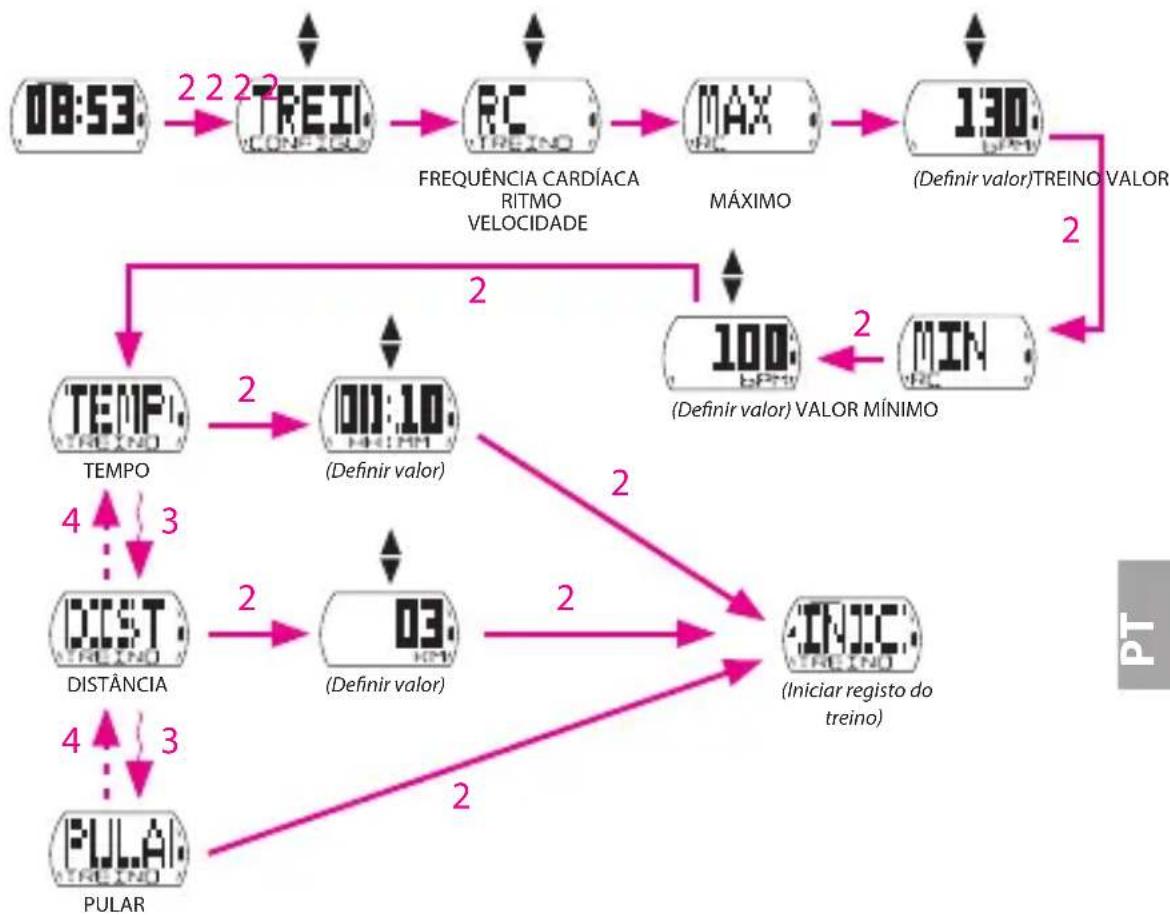

Por Frequência cardíaca/Ritmo/Velocidade

O treino pode ser definido por frequência cardíaca, ritmo ou velocidade.


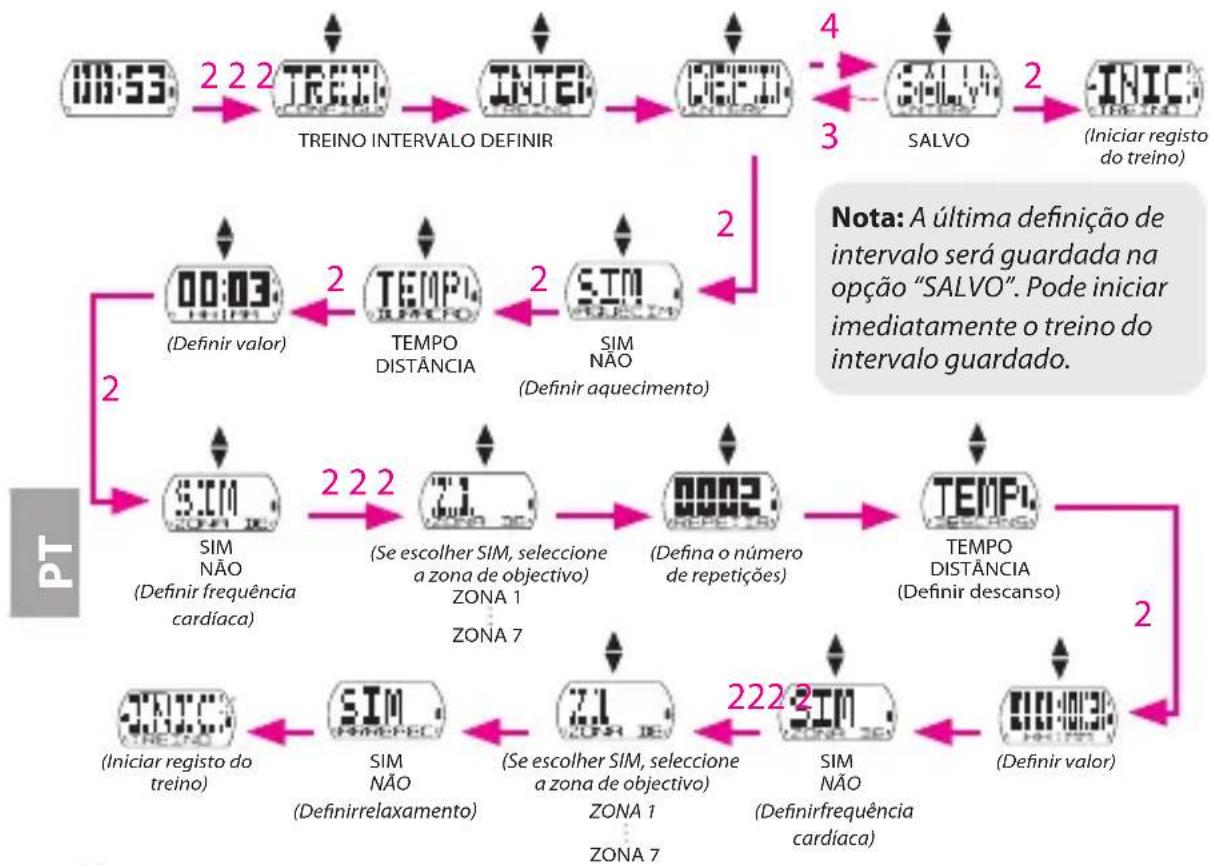

Por intervalo

Utilize a configuração por intervalo para especificar o intervalo entre o tempo de treino, aquecimento e relaxamento. Por predefinição, os tempos de aquecimento e relaxamento estão definidos para 5 minutos.

    G["00:03 (Definir valor)"] --> H["2 TEMPO DISTÂNCIA"]
    H --> I["2 SIM NÃO (Definir aquecimento)"]

    J["SIM NÃO (Definir frequência cardíaca)"] --> K["2 2 2 (Se escolher SIM, seleccione a zona de objectivo) ZONA 1 ZONA 7"]
    K --> L["0002 (Defina o número de repetições)"]
    L --> M["TEMP. DISTÂNCIA (Definir descanso)"]

    N["INICI (Iniciar registo do treino)"] --> O["2 SIM NÃO (Definirrelaxamento)"]
    O --> P["2 2 2 (Se escolher SIM, seleccione a zona de objectivo) ZONA 1 ZONA 7"]
    P --> Q["2222 SIM NÃO (Definirfrequência cardíaca)"]
    Q --> R["TEMP. DISTÂNCIA (Definir descanso)"]

    style A fill:#f9f,stroke:#333
    style B fill:#f9f,stroke:#333
    style C fill:#f9f,stroke:#333
    style D fill:#f9f,stroke:#333
    style E fill:#f9f,stroke:#333
    style F fill:#f9f,stroke:#333
    style G fill:#f9f,stroke:#333
    style H fill:#f9f,stroke:#333
    style I fill:#f9f,stroke:#333
    style J fill:#f9f,stroke:#333
    style K fill:#f9f,stroke:#333
    style L fill:#f9f,stroke:#333
    style M fill:#f9f,stroke:#333
    style O fill:#f9f,stroke:#333
    style P fill:#f9f,stroke:#333
    style Q fill:#f9f,stroke:#333
    style R fill:#f9f,stroke:#333

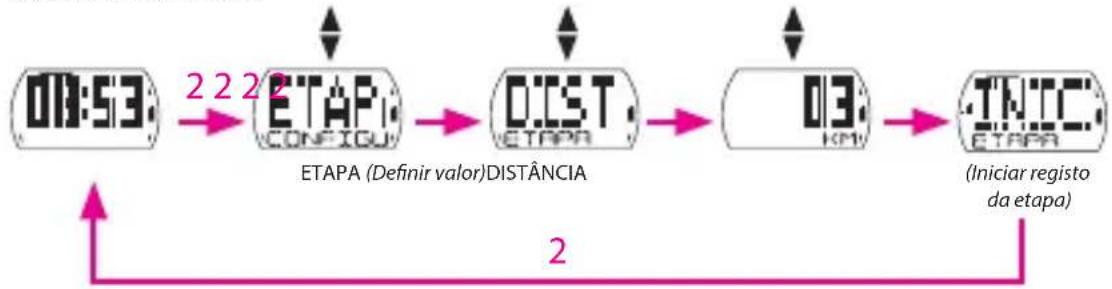

Definir treino de Etapa

Utilize Etapa por distância para especificar a distância de cada etapa. Depois de correr uma distância especificada, o Cardio 35 irá marcar a etapa automaticamente.

Utilize a configuração de Etapa por localização para definir a sua localização actual como ponto de etapa. Quando atingir o ponto de etapa, o Cardio 35 irá marcar a etapa automaticamente.


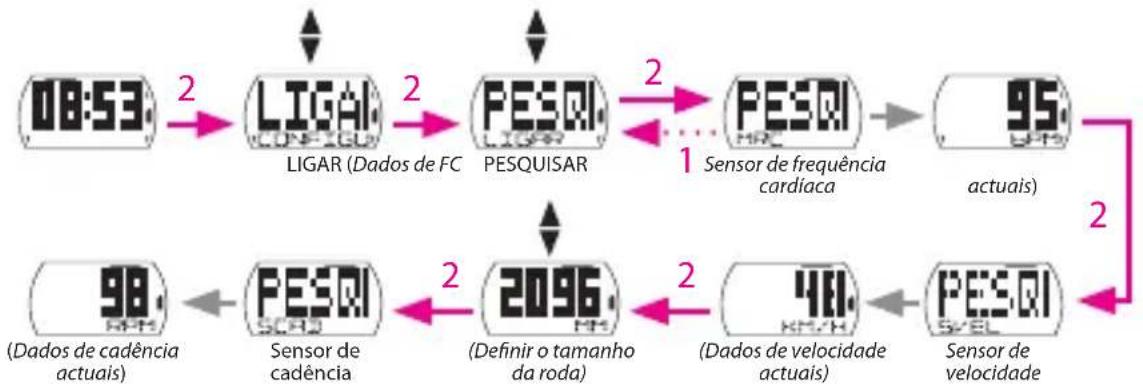

Ligar sensores

Utilize a configuração Ligar para emparelhar sensores e outros acessórios opcionais com o Cardio 35.

Modo de Bicicleta

Nota: Para ver e verificar os dados dos sensores ligados, seleccione "LIGAR > INFO".

Calibrar o Pedómetro

Definir manualmente o comprimento do passo do pedómetro

Nota:

- Quando os sensores estiverem ligados, o Cardio 35 emitirá um breve aviso sonoro e os indicadores LED (acima dois ícones) irão piscar durante 5 segundos. Uma vez ligado o sensor, a ID do mesmo será exibida no ecrã. Por exemplo:

Sensor de frequência cardíaca 95 bPM Dados actuais ID do sensor (Exibição da frequência cardíaca actual e da ID do sensor)

Pressione o botão 2 para confirmar e avançar para o item seguinte. Se não desejar ligar o sensor detectado, pressione o botão 1 para abortar.

Mantenha uma distância de aproximadamente 30 metros entre sensores • similares.

Se a ilustração abaixo for apresentada no ecrã, significará que foram detectados • mais de 2 sensores. Pressione o botão 1 para procurar novamente o sensor.

Visualizar o registo do exercício/treino

Utilize a opção Ficheiro para visualizar o seu histórico de treinos.


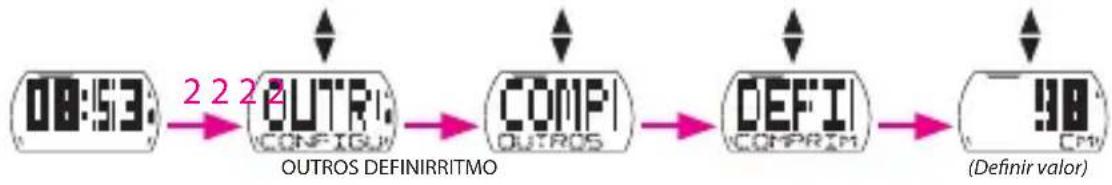

Distância da caminhada

Pode calibrar a distância da caminhada utilizando o valor predefinido de 800m ou introduzir a sua própria distância de caminhada manualmente.

Definir manualmente o comprimento do passo

Calibrar o comprimento do passo

Nota: Apenas poderá calibrar o comprimento do passo se estiver no interior.

Utilize a definição de Deslocamento automático para activar ou desactivar a função de deslocamento automático. Se esta função estiver activada, todas as informações do exercício serão exibidas em sequência sem pressionar qualquer botão durante o exercício ou treino.

Limpar armazenamento

Utilize a opção Limpar armazenamento para eliminar todos os registos de treino e etapa no Cardio 35.

Nota: Certifique-se de que efectuou uma cópia de segurança de todos os seus dados através da aplicação Bryton Bridge 2 antes de utilizar esta função.

Ícones

Ícone Item	Ícone estático	Ícone intermitente
	Ícone da bateria	Nível da bateria Bateria a carregar
		- Bateria fraca
	Ícone do GPS Nível do sinal de GPS À procura de sinal de GPS
	Ícone do registo	Memória cheia, é necessário libertar espaço	Registo em curso
	Ícone da frequência cardíaca	-	-
	Ícone de pedómetro	-	-
	Ícone do sensor de cadência	-	-
	Ícone do sensor de velocidade	-	-
	Ícone do alarme	O alarme encontra-se definido	-

Especificações

Cardio 35

Item Descrição
Ecrã LCD de segmento	FSTN positivo com 23,18 x 14mm
Tamanho físico 4,2 x 6,9 x 1,25 cm
Peso 47 g
Temperatura de funcionamento	-10°C ~ 50°C
Temperatura de carregamento da bateria	0°C ~ 40°C
Duração da bateria Até	35 dias em modo de relógioAté 7,5 horas em modo de treino com o GPS ligado
GPS Receptor de GPS Si	RFstarIV integrado de alta sensibilidade,com antena interna
Transmissor-receptor RF	2,4 GHz ANT+ transceptor com antena interna
Armazenamento Memória flash de série com 1 MB incorporada
Acelerómetro Sensor de aceleração de 3 eixos

PT

Terminologia do ecrã

Terminologia Exibição no ecrã
Alerta ALER
Cronómetro CRON
Hora2 HR 2
Limpar memória LIMP MEM
Sensor combinado SCOM
Velocidade VEL
Calorias CAL
Zona 1 do ritmo cardíaco Z1RC
Cadência CAD
Ajustar AJUST
Hora de Verão HORVER
Informação INFO
Intervalo INTR
Distância DIST
Localização LOC
Múltiplos sensores	MULTSENS
Calibrar CALIB
Tom dos botões	TOM

P
