MANUAL DE UTILIZADOR ScanJet Enterprise 9000 HP

Direitos autorais e licença

É proibida a reprodução, a adaptação ou a tradução sem permissão prévia por escrito, exceto sob as formas permitidas pelas leis de direitos autorais.

As informações contidas neste documento estão sujeitas a alterações sem aviso prévio.

As únicas garantias para produtos e serviços HP estão estabelecidas nas declarações de garantia expressa que acompanham esses produtos e serviços. Nenhuma informação neste documento deve ser interpretada como garantia adicional. A HP não será responsável por omissões ou erros técnicos ou editoriais contidos neste documento.

ENERGY STAR é uma marca de serviço registrada nos EUA da Environmental Protection Agency. Microsoft e Windows são marcas registradas da Microsoft Corporation.

Conteúdo

1 Configuração do scanner

Verificar o conteúdo da caixa....89

Instalar o software....89

Instalar o hardware....90

Testar a instalação....92

2 Usar o scanner

Visão geral do scanner....95

Carregar originais....97

Digitalizar e copiar....102

3 Onde obter mais informações

Guia do usuário....105

Ajuda do HP Smart Document Scan Software (Software de digitalização de documentos HP Smart)....105

HP Scanner Tools Utility Help (Ajuda do Utilitário de ferramentas do scanner HP)......105

Recursos técnicos....106

4 Assistência e suporte ao equipamento

Erros do scanner....107

Manutenção, solução de problemas e suporte....108

Solução de problemas de instalação....108

Obter assistência....110

5 Especificações e garantia

Especificações do scanner....112

Especificações ambientais....113

Informações de regulamentação....113

Informações de alimentação....113

Descarte de materiais....114

Descarte de equipamento residual pelos usuários em lixos domésticos particulares na União Européia....114

Declaração de garantia limitada Hewlett-Packard....114

1 Configuração do scanner

Siga estas instruções para instalar o scanner.

Verificar o conteúdo da caixa

Desembale o hardware do scanner. Remova todas as fitas de embalagem.

Nota O conteúdo da caixa, inclusive o número de CDs do software de digitalização, pode variar entre países/regiões.

1 HP Scanjet Enterprise Scanner 9000
2 Bandeja	de saída
3 Fonte e	cabo de alimentação
4 Cabo USB
5 Guia de	introdução (este manual)
6 Pano para a limpeza do caminho do papel
7 CDs do	software de digitalização

Instalar o software

△ Cuidado Não conecte o cabo USB até que seja solicitado durante a instalação do software.

1. Escolha qual software será instalado.

- Se você for usar o scanner com um software de digitalização e gerenciamento de documentos que já tenha, só é preciso instalar o HP Scanjet Drivers and Tools (Ferramentas e drivers do HP Scanjet). - Caso não disponha de um software de digitalização e gerenciamento de documentos, pode usar o que acompanha o scanner. Leia as descrições na tela do software durante a instalação para decidir qual software instalará. (O software e o número de CDs que acompanham o scanner podem variar conforme o país ou a região.)

1. Insira o HP Scanning Software CD (CD do software HP Scanning) na unidade de CD-ROM do computador. Aguarde até que a caixa de diálogo da instalação apareça.

2. Clique em Instalar software e siga as instruções na tela.

Instalar o hardware

Execute estas tarefas, nesta ordem, para instalar o hardware do scanner e prepará-lo para o uso.

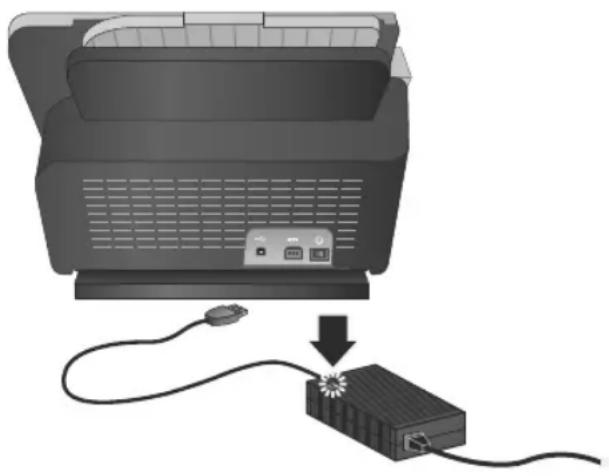

Conectar a fonte de alimentação

O LED verde na fonte de alimentação fica acesso quando a fonte está funcionando corretamente.

1. Conecte a fonte de alimentação ao cabo correspondente e conecte esse cabo a uma tomada elétrica ou estabilizador.

2. Verifique se o LED verde na fonte de alimentação está aceso.

3. Se o LED não estiver aceso, verifique se há energia na tomada ou estabilizador a que o cabo da fonte de alimentação está conectado.

4. Se houver energia na tomada ou filtro de linha, mas o LED verde ainda estiver aceso, a fonte de alimentação poderá estar com defeito. Entre em contato com o Suporte HP para obter assistência.

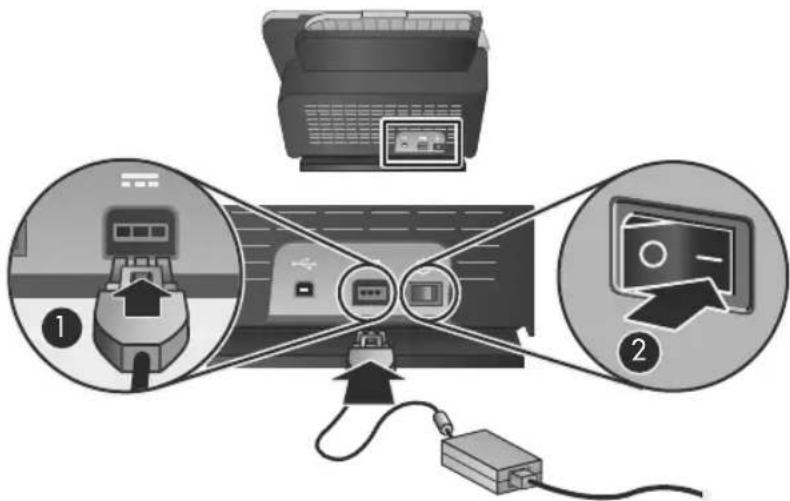

1. Se o LED verde estiver aceso, conecte a fonte de alimentação à parte de trás do scanner (1) e pressione o botão Liga/Desliga, também na parte de trás do scanner, para a posição de Ligado (2).


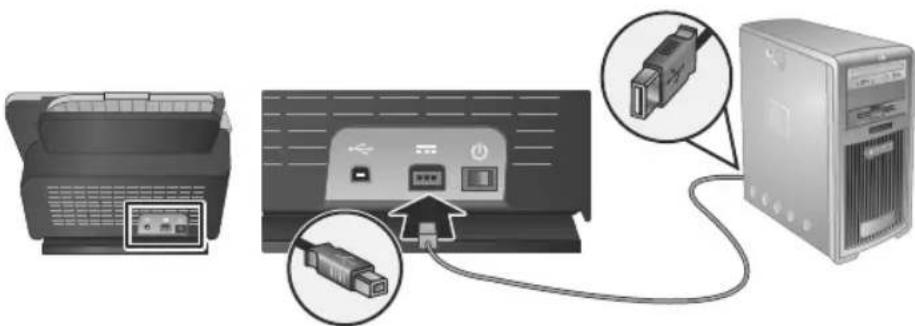

Conectar o cabo USB

△ Cuidado Instale o software para digitalização HP antes de conectar o scanner ao computador com o cabo USB. Consulte "Instalar o software" na página 89.

Use o cabo USB fornecido com o scanner para conectá-lo ao computador. Conecte a extremidade quadrada do cabo ao scanner e a extremidade retangular ao computador.

Nota A HP recomenda usar uma porta USB na parte de trás do computador para que a conexão ao scanner seja mais confiável.

Preparar o scanner para uso

1. Instale a bandeja de saída inserindo a parte de trás da bandeja no orifício inferior na frente do scanner.

Assegure-se de que a bandeja de saída não se estenda além da superfície em que o scanner está.

△ Cuidado Antes de colocar um item no alimentador de documentos, certifique-se de que o item não possua cola fresca, líquidos corretivos ou outras substâncias que possam ser transferidas para o interior do scanner.

Certifique-se de que não haja dobras, grampos, clipes de papel ou qualquer outro material anexado. As folhas não devem estar presas juntas.

Para testar uma instalação-padrão, siga estas instruções.

1. Coloque uma única página com a face para baixo, no alimentador de documentos.

Dica Coloque folhas A3 (ou Tablóide de 28 x 43 cm) com a borda curta para baixo, conforme mostrado. Você pode colocar folhas A4 (ou carta 22 x 28 cm) ou menores com a borda longa (paisagem) ou a curta (retrato) para baixo.

1. Ajuste as guias de papel no alimentador de documentos de modo que elas toquem os dois lados da página. Certifique-se de que a página esteja alinhada e de que as guias estejam contra as bordas da página.

2. Ajuste a extensão da bandeja de saída de acordo com o tamanho e a orientação da página que você está carregando e levante a aba.

3. Abra as guias de papel na bandeja de saída.

4. Carregue os perfis de digitalização pré-definidos.

a. Para abrir o HP Scanner Tools Utility (Utilitário de ferramentas do scanner HP), siga uma destas instruções:

- Pressione o botão Ferramentas ( ) no painel frontal do scanner.

- Clique em Iniciar, aponte para Programas ou Todos os programas, HP, 9000 e clique em Scanner Tools Utility (Utilitário Ferramentas do Scanner).

b. Clique na guia Profiles (Perfis).

c. Destaque um perfil na lista HP scan software profiles (Perfis do software de digitalização HP), HP copy profiles (Perfis de cópia HP) ou Other application profiles (Outros perfis de aplicativo) e clique em Add (Adicionar).

Dica Quando você destacar um perfil, a descrição dele aparece na lista Profile details (Detalhes do perfil), de modo que você pode verificar se o perfil é o que você quer.

d. Adicione mais perfis, conforme o necessário.

e. Quando terminar, clique em Apply (Aplicar) para atualizar a lista no painel frontal do scanner. Para fechar o HP Scanner Tools Utility (Utilitário de ferramentas do scanner HP), clique em OK.

6. Inicie a digitalização.

• Se você tiver instalado o HP Smart Document Scan Software (Software de digitalização de documentos HP Smart), pressione o botão Digitalização simples (☐) ou Digitalização dúplex (☐). A página será alimentada no scanner. Uma digitalização da página irá aparecer na tela do computador. Se a digitalização não aparecer na tela do computador, consulte “Solução de problemas de instalação” na página 108.
• Se o HP Smart Document Scan Software (software de digitalização de documentos HP Smart) não estiver instalado, utilize o software que deseja usar para digitalização. Se a digitalização for processada normalmente nesse aplicativo, é porque a instalação do software funcionou. Se ela não for processada normalmente, consulte a ajuda do software do aplicativo.

7. Instale o software adicional desejado.

Dica Para testar uma instalação de drivers, pressione o botão Ferramentas (✗) para abrir o Scanner Tools Utility (Utilitário de ferramentas do scanner). Isso indica que o driver ISIS foi instalado com êxito.

2 Usar o scanner

Visão geral do scanner

Este capítulo trata do que você precisa saber para digitalizar e copiar usando o scanner.

1 Painel frontal
2 Botão Economia de energia
3 Alimentador de documentos
4 Trava para abrir scanner
5 Entrada USB
6 Entrada da fonte de alimentação
7 Botão Liga/Desliga

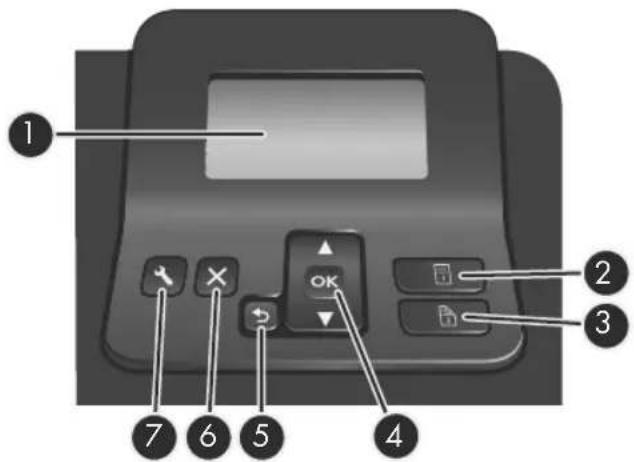

Botões do painel frontal do scanner

Use os botões do painel frontal do scanner para iniciar uma digitalização e definir algumas configurações do scanner.

Ícone Nome do botão		Descrição
1 L0			Exibe os perfis de digitalização disponíveis e mensagens de status e erro.Exibe o número de cópias que você especificou.
2		Digitalização simples	Inicia uma cópia ou digitalização de uma face.
3		Digitalização dúplex	Inicia uma cópia ou digitalização frente e verso.
4 OK/Sele	r Permite percorrer a lista de perfis de digitalização, exibir os detalhes deles e especificar o número de cópias		digitalização, exibir os detalhes deles e especificar o número de cópiasPressione o ▲o , para navegar pelos perfis ou especificar o número de cópias.Pressione OK para ver detalhes do perfil de digitalização, voltar para a lista de perfis ao exibir os detalhes do perfil de digitalização e para especificar o número de cópias para um perfil de cópia.
5 Voltar	Voka para a lista de perfis, quando você estiver Vendo detalhes de perfis ou especificando o número de cópias de um perfil de cópia. Pressionar o ↻ ao especificar o número de cópias cancela a seleção.
6 Cancela	cela uma digitalização ou uma cópia em andamento.
7 Ferrame	Abre o HP Scanner Tools Utility	(Utilitário de ferramentas do scanner HP), no qual é possível realizar as seguintes tarefas:Configurar a lista de perfis no painel frontal do scannerCriar perfis de digitalização que usem software de digitalização de terceirosVer informações sobre configurações, status e manutenção do scanner

Nota Para informações sobre mensagens de status e erro, consulte as soluções de problemas no Guia do Usuário do scanner.

Software do scanner

O scanner vem com os seguintes softwares para você digitalizar e para criar e gerenciar perfis.

O HP Smart Document Scan Software (software de digitalização de documentos HP Smart) permite criar perfis de digitalização e guia você pelo processo de digitalização. Para abrir o software, clique duas vezes

(continuação)

no ícone do HP Smart Document Scan Software (software de digitalização de documentos HP Smart), na área de trabalho.

O HP Scanner Tools Utility (Utilitário de ferramentas do scanner HP) permite configurar a lista de perfis de digitalização no painel frontal do scanner, para criar perfis de digitalização que usam softwares de digitalização de terceiros e para encontrar informações sobre configurações, status e manutenção do scanner. Para abrir o software, clique duas vezes no ícone do HP Scanner Tools Utility (Utilitário de ferramentas do scanner HP), na área de trabalho.

Para mais informações sobre como instalar esses aplicativos, consulte a Ajuda on-line.

Carregar originais

Para informações úteis sobre colocar os documentos adequadamente, consulte estes tópicos.

Dicas para colocar documentos

- A capacidade máxima do alimentador de documentos e da bandeja de saída varia de acordo com o papel e a gramatura do papel. Para papel de 75 g/m² (20 lb) (a gramatura-padrão para a maioria dos papéis para impressoras e fotocopiadoras), a capacidade máxima é de 150 folhas. Para papéis de gramatura maior, a capacidade máxima é menor. Para papel de cartão, a capacidade do alimentador de documentos é de 10 cartões.

- Muitos documentos são digitalizados mais rapidamente se a borda mais longa for inserida primeiro no alimentador de documentos. Entretanto, evite alimentar um documento com a primeira de entrada dobrada ou amassada. A seleção de carregamento da página para o perfil que você selecionar deve combinar com a primeira borda que você estiver alimentando.

- Certifique-se de que seus documentos estejam de acordo com estas diretrizes:

Largura Comprimento Peso (ou			gramatura)
Papel comum (uma página) 52-300 mm(2,0-11,8 pol.)	74-864 mm(2,9-34 pol.)	60-120 g/m2(16-32 lbs)
Papel comum (várias páginas) 52-300 mm(2,0-11,8 pol.)	74-432 mm(2,9-17 pol.)	42-120 g/m2(11-32 lbs)
Papel de cartão 52-74 mm(2,0-2,9 pol.)	74-105 mm(2,9-4,1 pol.)	253-326 g/m2(12-15 pts)
Cloreto de polivinila ou Acetato de cloreto de polivinila (para cartões de identidade	52-88 mm(2,0-3,5 pol.)	86-125 mm(3,4-4,9 pol.)	1,2 mm (0,047 pol.) ou menos

- No software de digitalização, sempre especifique estes itens:

- Configure o tamanho da página para corresponder à largura e ao comprimento do papel que será digitalizado.

- Seleccione um perfil cuja seleção de colocação da página combine com a borda que está entrando primeiro.

- Digitalizar os tipos de documentos a seguir pode resultar em congestionamentos de papel ou danos aos documentos.

	Documentos enrugados ou vincados		Documentos enrolados
	Documentos rasgados Documentos com clines		ou grampos
	Papel-carbono Papel com
	Papel extremamente fino, translúcido		Papel com notas adesivas ou pedaços de papel anexados
	Fotos Transparências
	Papéis grudados Papel cor		decorrente de cola ou corretivo líquido, por exemplo

- Suavize quaisquer dobras ou curvaturas nos documentos, antes de colocá-los no documento. Se a borda de um documento estiver curvada ou dobrada, poderá haver um congestionamento de papel.

- Ao carregar papel menor que 74 mm (2,9 in) em uma dimensão (como cartões de visita), coloque as páginas com o lado comprido paralelo às guias de papel.

- Para digitalizar documentos frágeis (como fotos ou documentos em papel amassado ou muito leve), coloque o documento em um envelope transparente, com gramatura maior, que não seja mais largo que 300 mm (11,8 pol.), antes de colocá-los no alimentador de documentos.

Dica Se você não tiver um envelope no tamanho apropriado, considere usar um envelope para uso em um fichário. Corte a borda no lado dos orifícios, de modo que o envelope não tenha mais que 300 mm (11,8 pol.) de largura.

- Certifique-se de que o acesso ao alimentador de documentos esteja bem fechado. Para fechar adequadamente o acesso, pressione até você ouvir um clique.

- Ajuste as guias de papel de acordo com a largura dos documentos. Certifique-se de que as guias do papel toquem as bordas do original. Se houver algum espaço entre as guias de papel e as bordas dos documentos, a imagem digitalizada pode sair torta.

- Ao colocar uma pilha de documentos no alimentador, coloque-a com cuidado. Não jogue a pilha no alimentador e não bata na borda superior da pilha, após colocar a pilha no alimentador de documentos.

- Para evitar que a digitalização fique torta, sempre coloque pilhas de documentos de tamanho igual. Entretanto, se você precisar colocar pilhas de documentos de tamanhos diferentes, centralize todos os documentos da pilha de acordo com a largura, antes de inseri-los no alimentador de documentos.

- Limpe os roletes de digitalização, se eles estiverem visivelmente sujos ou após se digitalizar um documento escrito a lápis.

Carregar documentos

1. Puxe a extensão do alimentador de documentos e ajuste a bandeja de saída de acordo com o tamanho e a orientação da borda de entrada (ou). Assegure-se de que a bandeja de saída não se estenda além da superfície em que o scanner está.

1. Ajuste as guias de papel de acordo com a largura dos documentos, baseado na orientação em que você está colocando o documento (☐ ou ☐) Para ajustar as guias

de papel para fora, puxe para baixo a peça deslizante cinza da guia de papel. Cuidado para não apertar demais as guias, o que pode prejudicar a alimentação de papel.

Ao se digitalizarem originais pequenos, como cheques, é muito importante que as guias do papel ajustem-se bem às margens do original.

1. Sacuda a pilha de documentos, para garantir que as folhas não fiquem grudadas. Sacuda a borda que entrará no alimentador em uma direção e, depois, na direção oposta.

1. Alinhe as bordas dos documentos, batendo a base da pilha em uma mesa. Vire a pilha em 90 graus e repita.

1. Cuidadosamente, coloque a pilha no alimentador de documentos. Coloque as folhas voltadas para baixo, com a parte de cima apontando para o alimentador.

Nota Para melhores resultados, não jogue a pilha no alimentador e não bata na borda superior da pilha, após colocar a pilha no alimentador de documentos.

1 Se a borda mais longa do documento for maior que 300 mm (11,8 pol.), coloque a borda curta primeiro.

2 e 3 Se a borda mais longa do documento for menor que 300 mm (11,8 pol.), coloque a borda longa (2) ou a curta (3) primeiro.

Dica Muitos documentos são digitalizados mais rapidamente se a borda mais longa for inserida primeiro no alimentador de documentos. Entretanto, evite alimentar um documento com a primeira de entrada dobrada ou amassada. Quando você começar a digitalizar, selecione um perfil cuja seleção de colocação combine com a borda que você está alimentando primeiro, para garantir que a digitalização reflita a orientação do documento original.

1. Verifique se as guias de papel estão alinhadas com as bordas da pilha.

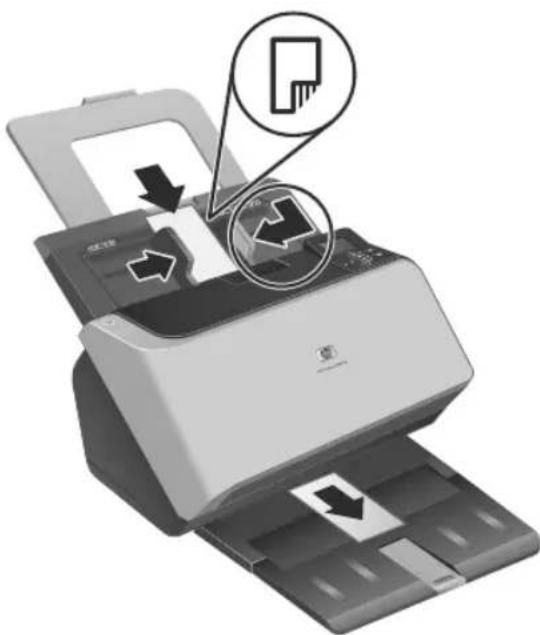

Colocar cartões

Para colocar cartões no alimentador de documentos, siga estas instruções:

1. Coloque a pilha de cartões voltada para baixo com o lado comprido paralelo às guias do papel.

1. Ajuste as guias do papel para centralizar o original. Certifique-se de que as guias do papel toquem as bordas do original.

Digitalizar e copiar

Esta seção contém métodos e dicas para digitalizações e cópias.

Dicas de digitalização e cópia

• Se o LCD do scanner não exibir perfis de digitalização ou cópia, abra o HP Scanner Tools Utility (Utilitário de ferramentas do scanner HP) para carregar os perfis no scanner.
• Para reduzir congestionamentos de papel, use as configurações de digitalização que definem as dimensões atuais das páginas que estão sendo digitalizadas.
• Você pode criar perfis de digitalização que usem software de digitalização de terceiros. Para mais informações, consulte a HP Scanning Tools Utility help (Ajuda do utilitário de ferramentas de digitalização HP).

Digitalizar a partir dos botões do scanner

Para digitalizar usando os botões do scanner, siga estas instruções:

1. Coloque os originais.
2. Utilize os botões ▲ e ▼ para selecionar o perfil de digitalização ou cópia desejado.
3. Se você selecionar um perfil de cópia, pressione OK, use ▲ e ▼ para especificar o número de cópias desejado e pressione OK.

Dica Se você tiver selecionado um perfil de digitalização, pressionar OK exibe o tipo de arquivo, modo de cores e resolução do perfil de digitalização. Para voltar à lista de perfis, pressione o ↗.

1. Pressione Digitalização Simples (☐) para digitalizações de um só lado ou Digitalização Dúplex (☐) para digitalizações de frente e verso.

Digitalizar no HP Smart Document Scan Software (Software de digitalização de documentos HP Smart)

1. Clique em Iniciar, aponte para Programas ou Todos os programas, aponte para HP, aponte para HP Smart Document Scan e clique em HP Smart Document Scan Software (Software de digitalização de documentos HP Smart).
2. Seleccione um perfil e clique em Digitalizar.

Dica Uma descrição do perfil selecionado aparecerá após a lista.

1. Siga as instruções exibidas na tela para concluir a digitalização.

Para obter mais informações, consulte a HP Smart Document Scan Software Help (Ajuda do software de digitalização de documentos HP Smart).

Digitalizar a partir de software de digitalização compatível com ISIS ou TWAIN

É possível digitalizar uma imagem ou documento diretamente em um programa de software se o programa for compatível com ISIS ou TWAIN. Geralmente, o programa será compatível se tiver uma opção de menu como Obter, Digitalizar, Importar novo objeto ou Inserir. Se você não tiver certeza de que o aplicativo é compatível ou de qual opção usar, consulte a documentação do programa.

1. Abra o software de digitalização e selecione a fonte de dados ISIS ou TWAIN.
2. Seleccione as configurações corretas para os documentos que estão sendo digitalizados.
3. Realize as ações apropriadas para concluir a digitalização.

Capítulo 2

Para mais informações, consulte a ajuda on-line do software de digitalização.

3 Onde obter mais informações

Há várias fontes de informação com descrições sobre o uso do scanner e do software de digitalização.

Guia do usuário

O Guia do usuário é a principal fonte de informações sobre o scanner. Ele fornece informações sobre como usar, cuidar e solucionar problemas do scanner.

Para abrir o Guia do Usuário, clique em Iniciar, aponte para Programas ou Todos os Programas, HP, Scanjet, 9000 e clique em Guia do Usuário.

Para abrir o Guia do usuário em outro idioma, siga estas etapas:

1. Insira na unidade de CD do computador o CD do software HP fornecido com o scanner.

Aguarde até que a caixa de diálogo da instalação apareça.

1. Clique em Exibir ou imprimir guias.

Uma lista de idiomas aparecerá.

Ajuda do HP Smart Document Scan Software (Software de digitalização de documentos HP Smart)

A HP Smart Document Scan Software Help (Ajuda do software de digitalização de documentos HP Smart) explica como usar os recursos do software, por exemplo, como criar e editar perfis.

Para abrir a HP Smart Document Scan Software Help (Ajuda do software de digitalização de documentos HP Smart), clique duas vezes no ícone HP Smart Document Scan

Software (Software de digitalização de documentos HP Smart) na área de trabalho do computador e clique em Help (Ajuda) no menu da barra de ferramentas.

HP Scanner Tools Utility Help (Ajuda do Utilitário de ferramentas do scanner HP)

A HP Scanner Tools Utility Help (Ajuda do Utilitário de ferramentas do scanner HP) explica as configurações do scanner, as informações sobre o status e a manutenção do equipamento e como atribuir funcionalidade à lista de perfis do painel de controle.

Para abrir a HP Scanner Tools Utility help (Ajuda do utilitário de ferramentas do scanner HP), pressione o botão Ferramentas (✗), no painel frontal do scanner, e clique em Help (Ajuda) na caixa de diálogo do HP Scanner Tools Utility (Utilitário de ferramentas do scanner HP).

Recursos técnicos

Acesse www.hp.com/support para informações atualizadas sobre o scanner.

4 Assistência e suporte ao equipamento

Esta seção descreve as opções de suporte do produto.

Erros do scanner

Para ajuda na resposta a um código de erro, consulte os tópicos apropriados abaixo.

Erro Descrição
USB Erro (Erro de USB)	1. Verifique a conexão do cabo USB entre o scanner e o computador.2. Use o Gerenciador de dispositivos do Windows para verificar se o computador reconhece o scanner.Windows 2000/XP/XP 64 bits: O Gerenciador de dispositivos do Windows está disponível na guia Hardwaree da ferramenta Sistema no Painel de controle.Vista/Vista 64 bits: Se você tiver o modo de exibição por categorias do Painel de Controle, selecione Painel de Controle, Hardware e Sons e Gerenciador de Dispositivos. Se você tiver o modo de exibição Clássico, selecione Painel de Controle e Gerenciador de Dispositivos.3. Se o computador não reconhecer o scanner, desinstale e reinstale o software.4. Se o problema persistir, consulte www.hp.com/support.
Paper Jam (Congestionamento de papel)	Um congestionamento de papel do alimentador de documentos foi detectado. Abra o acesso e limpe o congestionamento.
Hatch Open (Tampa aberta)	O acesso no alimentador de documentos está aberto e não travado firmemente. Feche o acesso, pressionando até ouvir um clique, e digitalize novamente.
Motor Failure (Falha no motor)	Mova o botão Liga/Desliga para a posição de desligado. Aguarde 30 segundos e pressione o botão Liga/Desliga para a posição Ligado. Se a mensagem persistir, consulte www.hp.com/support.
Lamp Error (Erro na lâmpada)	Pressione o botão Liga/Desliga para a posição de desligado. Aguarde 30 segundos e pressione o botão Liga/Desliga para a posição Ligado. Se a mensagem persistir, consulte www.hp.com/support.
Paper Error (Erro de papel)	O alimentador de documentos não pode pegar a folha ou o papel está congestionado. Siga estas etapas para solucionar o erro:Remova o papel do alimentador de documentos.Folheie a pilha para certificar-se de que as folhas não estejam presas juntas.

(continuação)

Erro Descrição
	3. Certifique-se de que o papel atenda às especificações de tamanho e peso, conforme especificado no Guia do usuário do scanner.4. Substitua a pilha de originais e tente novamente.
Hardware Error (Erro de hardware)	Duas condições podem gerar esse erro.Ocorreu uma falha de hardware. Pressione o botãoLiga/Desligapara a posição de desligado. Aguarde 30 segundos e pressione o botãoLiga/Desligapara a posição Ligado. Se a mensagem persistir, consultewww.hp.com/support.O scanner precisa de manutenção de rotina. Consulte a mensagem de manutenção na tela do computador.

Manutenção, solução de problemas e suporte

A limpeza regular do scanner ajuda a assegurar digitalizações de alta qualidade. A quantidade de cuidado necessária depende de vários fatores, incluindo a quantidade de uso e o ambiente. A limpeza de rotina deve ser feita de acordo com a necessidade.

A limpeza e a manutenção de rotina devem incluir a limpeza do vidro do scanner e dos roletes de alimentação. Você pode usar o HP Scanner Tools Utility (Utilitário de ferramentas do scanner HP) para manter um controle sobre as tarefas de manutenção rotineiras.

Para instruções mais detalhadas sobre a manutenção do scanner, consulte o Guia do Usuário.

△ Cuidado Evite colocar no scanner itens com pontas vivas, clipes de papel, grampos, cola fresca, corretor líquido, ou substâncias similares. As páginas do documento não devem estar enroladas, amassadas, nem grudadas.

Veja também

"Software do scanner" na página 96

Solução de problemas de instalação

Se o scanner não funcionar após a instalação, poderá aparecer uma mensagem na tela do computador similar a esta:

• O scanner não pôde ser inicializado.
• O scanner não pôde ser localizado.
• Ocorreu um erro interno.
• O computador não pode se comunicar com o scanner.

Para corrigir o problema, verifique os cabos do scanner e o software, conforme descrito acima.

Nota Para informações sobre como resolver problemas com o uso do scanner, consulte a solução de problemas no Guia do Usuário do scanner.

Verificar se o scanner está recebendo energia

Um LED verde na fonte de alimentação fica acesso quando a fonte está funcionando corretamente.

O cabo de alimentação está conectado entre o scanner e uma tomada elétrica.

1. Verifique se o LED verde na fonte de alimentação está aceso.

2. Se o LED não estiver aceso, verifique se há energia na tomada ou estabilizador a que o cabo da fonte de alimentação está conectado.

3. Verifique se o interruptor Liga/Desliga está na posição de Ligado.

4. Se houver energia na tomada ou filtro de linha, mas o LED verde ainda estiver aceso, a fonte de alimentação poderá estar com defeito. Consulte www.hp.com/support para assistência.

Se o problema persistir após a verificação dos itens acima, tente o procedimento a seguir:

1. Pressione o botão Liga/Desliga para a posição Desligado e desconecte o cabo de alimentação do scanner.
2. Aguarde 30 segundos.
3. Conecte novamente o cabo de alimentação ao scanner, depois pressione o botão Liga/Desliga para a posição Ligado.

A fonte de alimentação também tem um cabo AC conectado à fonte em uma extremidade e conectada a uma tomada ou protetor de pico em outra extremidade.

Verificar a conexão USB

Verifique a conexão física com o scanner.

• Use o cabo que acompanha o scanner. Outro cabo USB pode não ser compatível com o scanner.
• Certifique-se de que o cabo USB esteja firmemente conectado entre o scanner e o computador. O ícone de tridente no cabo USB fica voltado para cima quando o cabo está conectado corretamente ao scanner.

Se o problema persistir após a verificação dos itens acima, tente o procedimento a seguir:

1. Execute uma das etapas a seguir dependendo do modo como o scanner está conectado ao computador:

2. Se o cabo USB estiver conectado a um hub USB ou a uma docking station para um laptop, desconecte o cabo USB do hub USB ou da docking station e, em seguida, conecte o cabo USB a uma porta USB na parte traseira do computador.

3. Se o cabo USB estiver conectado diretamente ao computador, conecte-o a outra porta USB na parte traseira do computador.

4. Remova todos os dispositivos USB do computador, com exceção do teclado e do mouse.

5. Coloque o botão Liga/Desliga na posição Desligado, aguarde 30 segundos, depois coloque o botão Liga/Desliga na posição Ligado.

6. Reinicie o computador.

7. Depois de reiniciar o computador, tente usar o scanner.

- Se o scanner funcionar, reconecte os dispositivos USB adicionais, um por vez; teste o scanner após conectar cada dispositivo adicional. Desconecte quaisquer dispositivos USB que impeçam o funcionamento do scanner.

- Se o scanner não funcionar, desinstale e reinstale os drivers e utilitários HP Scanjet.

Desinstalar e reinstalar os drivers e utilitários do HP Scanjet

Se a verificação das conexões do cabo do scanner não tiver solucionado o problema, este pode ter ocorrido em decorrência de uma instalação incompleta. Experimente desinstalar e reinstalar os drivers e utilitários de digitalização HP.

1. Mude o botão Liga/Desliga para a posição Desligado, depois desconecte o cabo USB e a fonte de alimentação do scanner.

2. Use a ferramenta Adicionar/remover (no Windows Vista, a ferramenta Programas e recursos) no Painel de controle para desinstalar estes itens:

3. Software ISIS/TWAIN
   • HP Scanjet Enterprise 9000 Utilitários

4. Reinicie o computador.

5. Use o HP Scanning Software CD (CD do software HP Scanning) que acompanha o scanner para reinstalar o HP Scanjet Drivers and Tools (Ferramentas e drivers do HP Scanjet).
6. Conecte novamente os cabos USB e de alimentação ao scanner, depois pressione o botão Liga/Desliga para a posição Ligado.

Obter assistência

Para aproveitar ao máximo o seu produto HP, consulte as seguintes opções de suporte HP padrão:

1. Veja as informações de solução de problemas no Guia de Introdução e consulte o Guia do Usuário do scanner
2. Acesse o suporte on-line HP em www.hp.com/support ou entre em contato com seu representante.

O suporte on-line HP está disponível a todos os clientes HP. É a fonte mais rápida de informações atualizadas do produto e assistência de especialistas, incluindo os seguintes recursos:

• Chat on-line e acesso ao e-mail de especialistas de suporte qualificados
• Atualizações de software, firmware e drivers para o produto
• Informações importantes sobre o produto e solução para problemas técnicos
• Atualizações proativas do produto, alertas de suporte e boletins HP (disponíveis quando você registra o produto)

• As opções e taxas de suporte variam de acordo com o produto, país/região e idioma.
• As taxas e as políticas estão sujeitas a alteração sem aviso prévio. Visite www.hp.com/support para obter informações atualizadas.

Após o período da garantia limitada, há ajuda disponível on-line em www.hp.com/support.

5. Prolongar ou atualizar a garantia

Se você desejar estender ou atualizar a garantia do produto, entre em contato com seu ponto de compra ou verifique as opções do Pacote de assistência HP em www.hp.com/support.

1. Se você já tiver adquirido um Pacote de assistência HP, verifique as condições de suporte no seu contrato.

5 Especificações e garantia

Esta seção contém as informações regulamentares e as especificações de produto do scanner.

Especificações do scanner

Nome Descrição
Tipo do scanner Scanner de alimentação de folhas duplex
Tamanho Largura: 470 mm (18,5 pol.), Profundidade: 365 mm (14 pol.), Altura: 298 mm (11,75 polegadas)
Peso 16,6 kg (36,6 lbs)
Elemento digitalizador	Dispositivo de carga acoplada (CCD)
Interface USB 2.0 de alta velocidade (compatível com USB 1.1)
Resolução óptica Hardware de 600 x 600 dpi
Alimentação AC	Entrada AC para fonte de alimentação: 100V–240V~, 50/60Hz, 2.600mASaída DC para fonte de alimentação: 32 Vdc, 5.625mA, 180W
Consumo de energia	Para informações sobre o consumo de energia, consulte o arquivo regulatory_supplement.htm no HP Scanning Software CD (CD do software de digitalização HP).
Requisitos do sistema	Para ver os requisitos de sistema mínimos e os recomendados, acesse www.hp.com, selecione seu país/região, procure o modelo do seu scanner e pesquise folha de dados.

Especificações do alimentador de documentos

Nome Descrição
Capacidade da bandeja de papel	150 folhas de papel de 75 g/m2 (20 lb)
Tamanho mínimo do papel	74 x 52 mm (2,9 x 2,0 pol.)
Tamanho máximo do papel	300 x 864 mm (11,8 x 34 pol.)
Peso mínimo do papel	42 g/m2 (11 lb)
Peso máximo do papel	120 g/m2 (32 lb)

Especificações ambientais

Nome Descrição
Temperatura Scanner	em funcionamento: 10°C a 35°C (50°F a 95°F)
	Armazenamento: -40°C a 65°C (-40°F a 149°F)
Umidade relativa Scanner	em funcionamento: 10% a 80% sem condensação a uma temperatura de 10°C a 35°C (50°F a 95°F)
	Armazenamento: até 90% a uma temperatura de 0°C a 65°C (32°F a 149°F)

Nota Na presença de campos eletromagnéticos de alta intensidade, é possível que a digitalização do scanner HP fique levemente distorcida.

Nota A HP tem o compromisso de oferecer, a seus clientes, informações sobre as substâncias químicas em nossos dispositivos, conforme o necessário para cumprir os requisitos legais, com o REACH (Regulation EC No 1907/2006 of the European Parliament and the Council). O relatório de informações químicas deste produto pode ser encontrada em www.hp.com/go/reach (em inglês).

Informações de regulamentação

Número de identificação regulamentar do modelo: Com propósitos de identificação regulamentar, seu produto possui um Número regulamentar de modelo. O Número regulamentar de modelo do seu produto é FCLSD-0801. Este número de regulamentação não deverá ser confundido com o nome de marketing (HP Scanjet Enterprise 9000) ou número do produto (L2712A). Outras informações regulamentares do scanner podem ser encontradas no arquivo regulatory_supplement.pdf, no HP Scanning Software CD (CD do software de digitalização HP).

Informações de alimentação

Os equipamentos de impressão e imagem da Hewlett-Packard marcados com o logotipo ENERGY STAR® estão de acordo com as especificações ENERGY STAR da U.S. Environmental Protection Agency para equipamentos de processamento de imagem. Esta marca aparece nos produtos de imagens qualificados para o ENERGY STAR:

Mais informações sobre modelos de produto de imagem qualificados para o ENERGY STAR estão listados em: http://www.hp.com/go/energystar

Descarte de materiais

Este produto HP contém os materiais indicados a seguir que podem exigir tratamento especial no final da vida útil:

Mercúrio na lâmpada fluorescente do scanner e/ou do adaptador de materiais transparentes.

O descarte desse material pode ser regulamentado por conta de considerações ambientais. Para obter informações sobre descarte ou reciclagem, entre em contato com as autoridades locais ou com a Electronic Industries Alliance (EIA) www.eiae.org.

Descarte de equipamento residual pelos usuários em lixos domésticos particulares na União Européia

Esse símbolo no produto ou na embalagem indica que este produto não deverá ser descartado junto com o lixo doméstico. Em vez disso, é sua responsabilidade descartar o equipamento residual, levando-o a um ponto de coleta designado para reciclagem de equipamento residual eletroeletrônico. A coleta separada e a reciclagem do equipamento residual no momento do descarte ajudará a conservar os recursos naturais e garante que ele seja reciclado de forma a proteger a saúde humana e o meio ambiente. Para obter mais informações sobre o local onde você poderá deixar o equipamento residual para reciclagem, entre em contato com o escritório local da cidade, com o serviço de descarte de lixo residencial ou com a loja onde o produto foi adquirido.

Declaração de garantia limitada Hewlett-Packard

HP Scanjet Enterprise 9000 scanner

Modelo	Ásia/Pacífico	Américas	Europa/Oriente Médio/África
9000 1 ano 1 ano 1 ano

1. A HP garante a você, o cliente usuário final, que o hardware HP, os acessórios e os suprimentos não apresentarão defeitos de materiais e de fabricação após a data da compra, pelo período especificado acima. Se receber uma notificação de defeitos durante o período de garantia, a HP tem a opção de substituir ou convertar os produtos que comprovadamente estejam com defeito. Os produtos para substituição podem ser novos ou com desempenho equivalente aos novos.
2. A HP garante que o software HP não falhará ao executar as instruções de programação após a data da compra, pelo período especificado acima, devido a defeitos

de materiais e fabricação, quando instalado e utilizado de forma correta. Se receber uma notificação de defeitos durante o período de garantia, a HP substituirá o software que não executar as instruções de programação relacionadas a esses defeitos.

1. A HP não garante que a operação dos produtos HP será ininterrupta ou sem erros. Se a HP não puder convertar ou substituir, em um período razoável, qualquer produto conforme a condição especificada na garantia, o cliente terá direito ao reembolso do preço de compra assim que o produto for devolvido.
2. Os produtos HP podem conter peças recondicionadas com desempenho equivalente ao de peças novas ou que tenham sido eventualmente usadas.
3. Essa garantia não se aplica aos defeitos resultantes de (a) manutenção ou calibração impróprias ou inadequadas, (b) software, interface, peças ou suprimentos não fornecidos pela HP, (c) modificação não autorizada ou uso incorreto, (d) operação fora das especificações ambientais publicadas para o produto ou (e) manutenção ou preparação inadequada do local.
4. DE ACORDO COM OS LIMITES PERMITIDOS PELA LEGISLAÇÃO LOCAL, AS GARANTIAS ACIMA SÃO EXCLUSIVAS E NENHUMA OUTRA GARANTIA OU CONDIÇÃO, ESCRITA OU ORAL, ESTÁ EXPRESSA OU IMPLÍCITA E A HP ESPECIFICAMENTE RECUSA QUALQUER CONDIÇÃO OU GARANTIA IMPLÍCITA DE COMERCIALIZAÇÃO, QUALIDADE SATISFATÓRIA E ADEQUAÇÃO A DETERMINADA FINALIDADE. Alguns países/regiões, estados ou municípios não permitem limitações na duração de uma garantia implícita, portanto a limitação ou exclusão acima poderá não se aplicar a você. Esta garantia concede direitos legais específicos e você também pode ter outros direitos que variam de acordo com o país/região, estado ou município.
5. A garantia limitada da HP é válida em todos os países/regiões ou locais nos quais a HP ofereça suporte para este produto e nos quais ele tenha sido comercializado. O nível do serviço de garantia que você recebe pode variar de acordo com padrões locais. A HP não alterará formas, objetivos ou funções do produto para fazê-lo operar em um país/região ao qual nunca foi destinado a funcionar por razões legais ou regulamentares.
6. DE ACORDO COM OS LIMITES PERMITIDOS PELA LEGISLAÇÃO LOCAL, AS SOLUÇÕES FORNECIDAS NESTA DECLARAÇÃO DE GARANTIA SÃO SOLUÇÕES EXCLUSIVAS E ÚNICAS DO CLIENTE. EXCETO CONFORME ACIMA ESPECIFICADO, EM HIPÓTESE ALGUMA A HP OU SEUS FORNECEDORES SERÃO RESPONSÁVEIS PELA PERDA DE DADOS OU POR DANOS DIRETOS, ESPECIAIS, INCIDENTAIS, CONSEQUENTES (INCLUSIVE POR PERDA DE LUCROS OU DADOS) NEM POR QUAISQUER OUTROS DANOS, QUER SEJAM BASEADOS EM CONTRATO, OBRIGAÇÕES EXTRACONTRATUAIS OU EM QUALQUER OUTRO ASPECTO. Alguns países/regiões, estados ou municípios não permitem a exclusão ou limitação de danos incidentais ou consequentes, portanto a limitação ou exclusão acima pode não se aplicar a você.
7. OS TERMOS DE GARANTIA CONTIDOS NESTA DECLARAÇÃO, EXCETO PARA OS LIMITES LEGALMENTE PERMITIDOS, NÃO EXCLUEM, RESTRINGEM OU SE MODIFICAM E ESTÃO DE ACORDO COM OS DIREITOS LEGAIS APLICÁVEIS À VENDA DESTE PRODUTO AO CONSUMIDOR.
