MANUAL DE UTILIZADOR GO + Play Wireless HARMAN KARDON

516.255.4545 (solamento Estados Unidos)

www.harmankardon.com

Alto-falante hi-fi sem fio portátil para iPad, iPhone e iPod

Manual do proprietário

Obrigado por adquirir o alto-falante hi-fi portátil para iPhone/iPod e iPad Go + Play Wireless da Harman Kardon. Este sistema foi projetado para cumprir os mais altos padrões de desempenho de áudio e oferece o HARMAN TrueStream, que garante o máximo em som sem fio e nitidez. O sistema Go + Play Wireless da Harman Kardon atende a todas as suas necessidades de áudio e destocamento, permitindo mergulhar em suas músicas favoritas onde quer que você estoja.

Introdução

O sistema de alto-falante sem fio portátil e de alta fidelidade Go + Play Wireless da Harman Kardon para iPhone/iPod e iPad tem a mesmo desempenho que um sistema de home theater. Com um design Inovador projetado para o conforto, desempenho e liberdade, a unidade Harman Kardon Go + Play Wireless o cerca com o luxuoso som Harman Kardon ^2 quando você transmito áudio sem fio via Bluetooth. Love a unidade pela alça em arco de aço inoxidável para desfrutar o mais completo palco de som portátil. O sistema proporcionará um som limpo e potente para qualquer fonte de música conectada à Entrada auxiliar e também carregará seu iPhone/iPod e iPad enquanto ele estiver conectado à porta USB traseira. Desfrute de augo do desempenho do áudio sem fio com o sistema Go + Play Wireless da Harman Kardon – ele levará sua experiência de audição para o futuro.

Recursos especiais

IEQ – A tecnologia de equalização inteligente adapta o desempenho do microprocessador do Go + Play Wireless da Harman Kardon e o processamento do sinal digital (DSP) para otimizar a saída do sistema, seja alimentado por bateria ou por uma lonte de onergia.

Biamplificação – A unidade Go + Play Wireless da Harman Kardon utiliza dois amplificadores para permitir uma saída de som limpa e potente.

Bem-vindo

Conteúdo da embalagem

Desembale cuidadosamente o seu sistema Go + Play Wireless da Harman Kardon e identifique todos os componentes.

Fonte de alimentação (O cabo de CA varia conforme a região)

harman/kardon

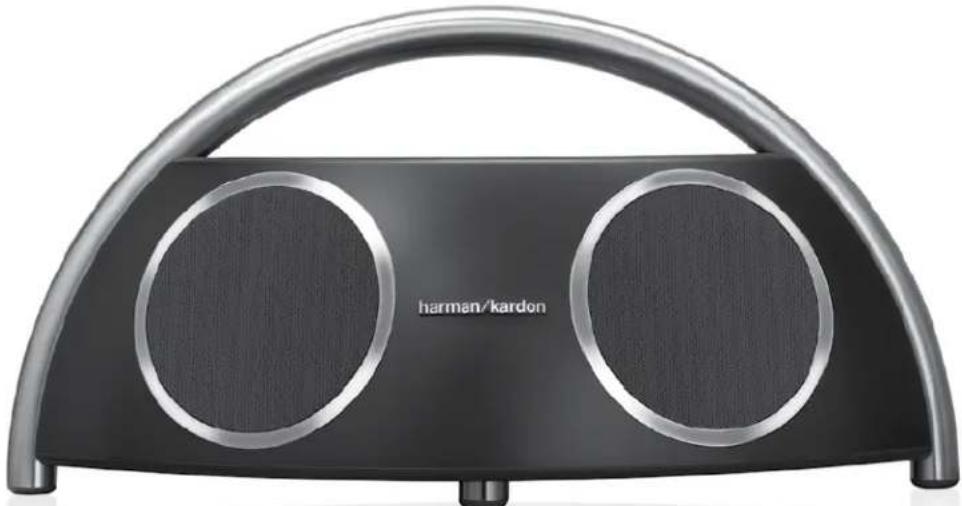

Unidade sem fio Go + Play Wireless da Harman Kardon

HARMAN KARDON

GO + PLAY WIRELESS

Configuração geral

1. Encaixe a fonte de energia no conector "Entrada de CC".
2. Conecte o adaptador à tomada da parede.
3. Se você preferir usar pilhas, instale 8 (pito) pilhas do tipo D na parte inferior da unidade.
4. Presslone o botão Power (Ligar). O LED de status ficará branco.
5. Quando o Go+Play Wireless estiver ligado, pressione o botão Power (Ligar) para deixá-lo em modo de espera; e, quando em modo de espera, pressione o botão Power (Ligar) para ligá-lo.

- Quando o Go+Play Wireless estiver em modo de espera, ele se ligará automaticamente ao detectar algum som sendo executado em um dispositivo sem fio correlacionado via Bluetooth.

- Quando o Go+Play Wireless estiver ligado, ele entrará automaticamente em modo de espera após 10 minutos de Inatividade (nenhuma entrada de áudio ou operação controlada por usuário). O consumo de energia no modo de espera não ultrapassa 0,5W.

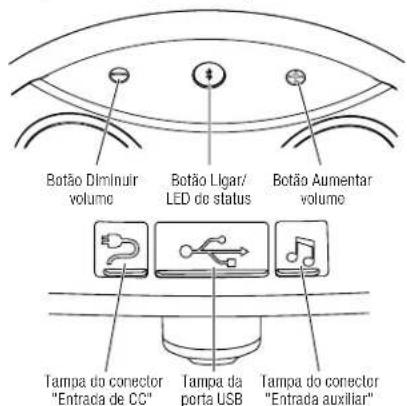

Botão Diminuir volume Botão Ligar/ LED de status Botão Aumentar volume Tampa do conector "Entrada de CC" Tampa da porta USB Tampa do conector "Entrada auxiliar"

Configuração geral

Instalação da pilha

1. Desparafuse os dois parafusos da tampa do compartimento de pilhas no sentido anti-horário, até a posição destravada; remova a tampa.
2. Coloque 8 (oito) pilhas do tipo D novas, conforme mostrado.
3. Recoloque a tampa do compartimento de pilhas.

Observação: O sistema não utiliza a energia das pilhas quando usar a energia CA. Quando as pilhas estliverem fracas, o LED de status ficará amarelo.

NÃO MISTURE TIPOS DE PILHAS.

NÃO MISTURE PILHAS CARREGADAS COM OUTRAS PARCIALMENTE CARREGADAS. AS PILHAS NÃO RECARREGAM ENQUANTO ESTIVEREM NA UNIDADE.

Descarte das pilhas

As pilhas alcalinas são consideradas pilhas sem risco. As pilhas recarregáveis (como as de níquel cádmio, níquel-metal-hídrico, lítio e fón de lítio) são consideradas materiais domésticos de risco, podendo apresentar risco desnecessário à saúde e à segurança.

Na União Europeia e em outros locais, é contra a lei descartar quaisquer tipos de pilhas junto com o lixo doméstico. Todas as pilhas devem ser descartadas de forma ecologicamente correta. Entre em contato com as autoridades de gestão de dejetos para obter informações referentes à coleta de materiais de risco ambiental, reciclagom e descarte de pilhas usadas.

HARMAN KARDON

GO + PLAY WIRELESS

Ouvindo o áudio em um dispositivo com Bluetooth

1. Pressione o botão Power (Ligar) do Go + Play Wireless da Harman Kardon. O LED de status ficará branco.
2. A unidade Go + Play Wireless da Harman Kardon entrará automaticamente no modo de emparelhamento do Bluetooth.
3. Faça uma nova busca por dispositivo no seu dispositivo com Bluetooth.
4. Seleção "GO+PLAY WIRELESS" na lista de emparelhamento do dispositivo. Se o dispositivo solicitar um código, digite 0000.
5. Quando o emparelhamento for bem-sucedido, o LED de status do Go + Play Wireless da Harman Kardon ficará azul.
6. Controle a reprodução no seu dispositivo com Bluetooth.

Para emparelhar com um dispositivo diferente, pressione e segure o botão Power (Ligar) até que

o LED fique branco, depois repita as etapas de 3 a 5 já mencionadas.

Ouvindo música de um dispositivo auxiliar

1. Conecte a saída do dispositivo auxiliar ao conector "Entrada auxiliar", usando um cabo auxiliar estéreo de 3,5 mm (não fornecido).
2. Pressione o botão Power (Ligar) localizado na parte superior do sistema Go + Play Wireless da Harman Kardon para ligar a unidade.
3. Controle a reprodução da música através do dispositivo auxiliar.
4. Ajuste o volume usando os botões para aumentar (+") e diminuir (-") o volume, localizados na parte superior da unidade.

Carregando o iPhone/iPod

1. Use o cabo que vem com seu iPad, iPhone ou iPod para conectá-lo à porta USB traseira do Go+Play Wireless (A área emborrachada na parte de cima do seu Go+Play Wireless é o local perfeito para repousar seus iPhone ou iPod durante a carga).
2. Verifique se a unidade Go + Play Wireless da Harman Kardon está conectada a uma saída elétrica ativa. Observação: O sistema Go + Play Wireless da Harman Kardon não carrega outros dispositivos.
3. A unidade Go + Play Wireless da Harman Kardon não carrega o iPhone/iPod quando alimentada por pilhas.

Emparelhamento de Bluetooth e

Especificações técnicas

Especificações técnicas

Modelo: Go + Play	^TM Wireless
Pilhas opcionais para a unidade: 8 pilhas alcalinas do tipo D
Drivers: Dois transdutores Ridge e dois Atlas
Potência: Tweeters: 2 x 15 watts @ 1% THD
	Woofers: 2 x 30 watts @ 1% THD

Resposta de frequência: 40 Hz – 20 kHz

Sensibilidade de entrada (entrada auxiliar): 250 mV

Faixa de frequência do transmissor com Bluetooth: 2,4 GHz - 2,4835 GHz

Potência do transmissor com Bluetooth: ≤20 dBm (EIRP)

Modulação do transmissor com Bluetooth: GFSK/14-DQPSK/8-DPSK

Dimensões: Comprimento: 20" (500 mm)

Largura: 9" (230 mm) Altura: 9-1/2" (240 mm)

Peso:

Impedância de entrada: >10 k ohms Relação sinal/ruído: >85 dB

Fonte de energia externa: Tensão de entrada: 100 - 240 V AC Tensa de saída: 18 VDC @ 3,6 A

Consumo de energía:

65 W (máximo); 0,5 W (modo de espera)

A HARMAN International declara que este equipamento está em conformidade com os requisitos essenciais e outras disposições relevantes das Diretivas 1999/5/EC, ErP 2008/125/EC e RoHS 2011/65/EU. A declaração de conformidade pode ser consultada na seção de suporte em nosso website, acessível em www.harmankardon.com

Sintoma Possível problema Solução			Observação
Resolução dos problemas na qualidade do som
Nentrum som sai da unidade Go + Play Wireless da Harman Kardon.	A unidade não liga. Verifique se a tomada da parede ou a extensão possuem alimentação de energia. Verifique se todos os Interruptores da tomada/extensão estão ligados, e também se todos os interruptores da unidade estão ligados.So você não estiver usando um adaptador do CA, verifique se pilhas novas estão instaladas corretamente.		O LED branco esta ligado? Se o LED verde não estiver acesso, a energia não está chegando à sua unidade Go + Play Wireless da Harman Kardon. Tente as soluções apresentadas.
O som sai apenas de um lado/canal.	O cabo não está encaixado adequadamente.	Verifique se o cabo auxiliar está totalmente encaixado no conector.
Distorção (sons estáticos, estalícios ou assobios).	O dispositivo da fonte apresenta distorção.	Testa a unidade Go + Play Wireless da Harman Kardon com outra fonte.	A distorção ocorre em músicas específicas? Nesse caso, verifique a gravação ou grave a fonte novamente.
	O volume da salda do dispositivo auxiliar pode estar muito alto.	Verifique o volume da fonte e abaike-o, se necessário.	Alguns dispositivos distoncem o sinal se o volume estivar muito alto.
	A configuração do EQ pode estar muito alta.	Verifique a configuração do EQ no iPhone/iPod ou no dispositivo de fonte.	É recomondável configurar o EQ do dispositivo de fonte como Fiat (Plano) ou GTI (Desligado).
A unidade Go + Play Wireless da Harman Kardon envite um zumbido alto ou uma buzina.	O cabo de Entrada auxiliar não esta conectado corretamente.	Verifique a conexão do cabo de Entrada auxiliar.
	O cabo pode estar danificado.	Troque o cabo.
	Atrarramento acidental (uma conexão inadequada).	Desligue a unidade Go + Play Wireless da Harman Kardon e conecta a outra tomada de parede.
O sistema do ato-falante apresenta interferência de radiofrequência ou captura uma transmissão de estação de rádio.	O cabo de entrada pode estar capturando a interferência.	Compre um núcleo de femite e enrole ele o excesso de cabo. O núcleo de femite pode ser comprado em uma loja de eletrônicos.
O som não parece salir das grelhas na parte traseira da unidade.	Uma grelha cobre a porta do reflexo do grave, e a outra serve para dar uma aparência simática à unidade.	Verifique se a parte frontal da unidade está voltada para a frente, quando você está ouvindo.
Resolução dos problemas de carregamento
O dispositivo iPhone/iPod não carregará através da porta US$3.	A unidade não liga.	Verifique se a tomada da parede ou a extensão possuem alimentação de energia. Verifique se todos os interruptores da tomada/extensão estão ligados, e também se todos os interruptores da unidade estão ligados.	A unidade Go + Play Wireless da Harman Kardon não carrega o iPhone/iPod quando alimentada palas pilhas.
	O iPhone/iPod não está obiendo contato total usando o cabo que vem junto com seu iPod, iPhone ou iPod.	Verifique se o iPhone/iPod está firmemente encaixado no dockstation.

HARMAN

Harman Kardon é uma marca registrada da HARMAN International Industries, Incorporated, nos EUA e/ou em outros países Harman Kardon Go + Pay é uma marca comercial da Harman International Industries, Incorporado.

Bluetooth® são marcas registradas de propriedade da Bluetooth SIG, inc., e qualquer uso de tais marcas pela HARMAN International Industries, Incorporated, é feito sob licença.

iPhone, Pod e Pad são marcas registradas ao Apple Inc., registradas nos UIA e em outros países. "Made for Pod." "Made for Phone" e "Made for iPad" significam que determinar equipamento entra o foi projetado para se conectar específicamente ao iPod. "iPhone ou iPod, respectivamente, e possui certificado emitido po seu desenvolvido provando que atende aos podões de desempenho exigidos para Apple. A Apple não é responsável pela oparação deste dispositivo ou pela conformidade com as normes de segurança a regulamentares. Oserve que o uso deste acessório com o Pod ou Phone pode atender a desempenho sem fio.

As características, as especificações e o aspecto do produto estão sujelos a alterações sem avso prévio.

de aperelhos eltricos junto com o lxo municipal não separado; utilis as instalações da coleta separada, entato com o governo local para obter informações sobre os sistemas de coleta disponíveis.

Parten°950-0467-001,Rev.B
