BEDIENUNGSANLEITUNG GO + Play Wireless HARMAN KARDON

Drahtloses HiFi-Lautsprechersystem für iPad, iPhone und iPod für unterwegs

Bedienungsanleitung

Vielen Dank, dass Sie sich für den Kauf des drahllosen HiFi-Lautsprechersystems Harman Kardon Go + Play™ Wireless für iPhone/iPod und iPad entschieden haben. Dieses System erfüllt die höchsten Audio-Leistungsstandards und verfügt über die HARMAN TrueStream-Technologie, die den besten und reinsten, drahllos übertragenen Klang garantieren. Das drahllose Harman Kardon Go + Play Wireless-System erfüllt all ihre Wünsche hinsichtlich Klangqualität und Mobilität. So können Sie überall vollständig in ihre Lieblingsmusik eintauchen.

Einführung

Das tragbare HIFI-Lautsprechersystem Harman Kardon Go + Play Wireless für iPhone/iPod ist so leistungsstark wie ein Hermiknosystem. Das innovative Design ist ganz auf Komfort, Leistung und Mobilität ausgelegt. Sobald Sie Musik drahtlos per Bluetooth streamen, werden Sie mit dem atemberaubenden Harman Kardon®-Klang verwöhnt. Das Gerät ist bequern an seinem bogenförmigen Griff aus Edelstahl zu transportieren, damit Sie die beste tragbare Muskbühne genießen können. Das System Iiefert klaren, kraftvollen Klang von jeder Audioquelle, die über den Aux-Eingang verbunden wird, und lädt Ihr iPhone/iPad oder Ihren iPod dabei über den USB-Anschluss an der Rückseite auf. Erleben Sie mit dem Harman Kardon Go + Play Wireless eine Sternstunde der drahtlosen Musikwiedergabe – es katapultiert Ihr Hörerleonis in die Zukunft.

Besondere Funktionen

IEQ – Die Intelligente Equalizertechnologie zur Anpassung des drahtlosen Harman Kardon Go + Play Wireless-Mikroprozessors und die Digitale Signalverarbeitung (DSP – Digital Sound Processing) optimieren die Klangausgabe des Systems, je nachdem, ob das System mit Batterien oder über Netzetti mit Strom versorgt wird.

BI-amping – Das drahtlose Harman Kardon Go + Play Wireless-System besitzt zwei Verstärker, die für die reine und kräftige Klangausgabe sorgen.

Willkommen

Packungsinhalt

Packen Sie das drahtlose Harman Kardon Go + Play Wireless-System vorsichtig aus und vergewissern Sie sich, dass alle Komponenten vorhanden sind.

Netzteil (Netzkabel - variiert nach Region)

harman / kardon

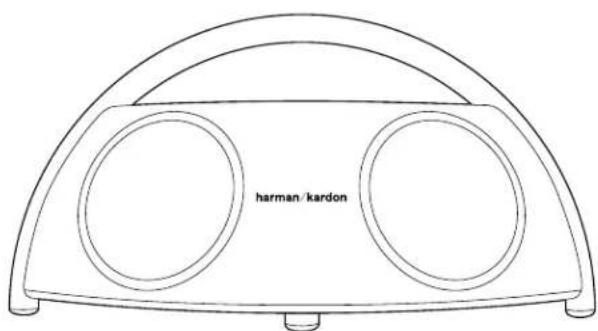

Harman Kardon Go + Play Wireless-System

HARMAN KARDON

GO + PLAY WIRELESS

Allgemeine Einrichtung

1. Schließen Sie das Netzteil an die „DC In“-Buchse (DC-Eingang) an.
2. Stecken Sie das Netzkabel des Netzteils in die Steckdose.
3. Wenn Sie lieber Batterien verwenden möchten, setzen Sie acht (8) Mono-Batterien (D-Cell) in der Unterseite des Geräls ein.
4. Drücken Sie die Ein-/Aus-Taste. Die Status-LED leuchtet weiß.
5. Wenn der Go-Play Wireless eingeschaltet ist, drücken Sie die Ein-/Aus-Taste, um den Standby-Modus zu aktivieren. Wenn sich das Gerät im Standby-Modus befindet, drücken Sie die Ein-/Aus-Taste,
   um das Gerät einzuschalten.
6. Wenn sich der Go-Play Wireless im Standby-Modus befindet, schaltet sich das Gerät automatisch ein, wenn es ein Audiosignal von einem über Bluetooth verbundenen Gerät erkennt.
7. Wenn der Go+Play Wireless eingeschaltet ist, wechselt das Gerät nach 10 Minuten Inaktivität (keine Audlowledergabe und keine Bedlenung durch den Benutzer) automatisch in den Standby-Modus. Die Leistungsaufnahme im Standby-Modus beträgt unter 0,5 W.

Taste Lautstärke - Ein-/Aus-Taste/ Status-LED Taste Lautstärke + Abdeckung DC In-Buchse Abdeckung USB-Anschluss Abdeckung Aux In-Buchse

Allgemeine Einrichtung

Einlegen der Batterien

1. Lösen Sie die beiden Schrauben der Batteriefachabdeckung gegen den Uhrzeigersinn auf die Entriegelt-Position und entfernen Sie die Batteriefachabdeckung.
2. Setzen Sie acht (8) neue Mono-Batterien (D-Cell) wie dargestellt ein.
3. Setzen Sie die Abdeckung des Batteriefachs wieder auf.

Hinweis: Wenn das System an das Stromnetz angeschlossen ist, verbraucht es keine Batteriespannung. Wenn die Batterlen schwach sind, leuchtet die Status-LED gelb.

BATTERIETYPEN NICHT MISCHEN.

KEINE VOLLEN UND HALBVOLLEN BATTERIEN MISCHEN. AKKUS WERDEN IN DEM GERÄT NICHT AUFGELADEN.

Entsorgung der Batterien

Alkali-Batterien gelten als ungefährlich. Wiederaufladbare Akkus (d. h. Nickel-Cadmium, Nickel-Metallhydrid, Lithium und Lithium-Ionen) gelten als gefährliches Material im Haushalt und können ein unnötiges Risiko für Gesundheit und Sicherheit darstellen.

In der Europäischen Union und in anderen Ländern ist es verboten, jegliche Batterien mit dem Haushaltsmüll zu entsorgen. Alle Batterien müssen umweltgerecht entsorgt werden. Wenden Sie sich an ihre örtliche Abfallentsorgungsbehörde, die Ihnen zum umweltgerechten Sammeln, Recyclen und Entsorgen gebrauchter Batterien Auskunft orteilen kann.

HARMAN KARDON

GO + PLAY WIRELESS

Musik abspielen von einem Bluetooth-fähigen Gerät

1. Drücken Sie die Ein-/Aus-Taste des Harman Kardon Go + Play Wireless. Die Status-LED leuchtet weiß.
2. Das Harman Kardon Go + Play Wireless-System geht automatisch in den Bluetooth-Kopplungsmodus.
3. Führen Sie eine neue Gerätesuche an Ihrem Bluetooth-fähigen Gerät durch.
4. Wählen Sie „GO+PLAY WIRELESS“ auf der Kopplungsliste des Geräts. Wenn das Gerät einen Code anfordert, geben Sie „0000“ ein.
5. Nach erfolgreicher Kopplung leuchtet die Status-LED des Harman Kardon Go + Play Wireless Systems blau.
6. Steuern Sie die Wiedergabe über Ihr Bluetooth-fähiges Gerät.

Um das System mit einem anderen Gerät zu koppeln, halten Sie die Ein-/Aus-Taste gedrückt, bis die LED weiß leuchtet, und wiederholen Sie dann die oben angegebenen Schritte 3 bis 5.

Wiedergeben von Musik von einem externen Gerät (Aux-Anschluss)

1. Schleßen Sie den Ausgang des externen Geräts mit einem 3,5-mm-Stereokabel (nicht im Lieferumfang enthalten) an die Aux in-Buchse an.
2. Drücken Sie die Ein-/Aus-Taste oben auf dem Harman Kardon Go + Play Wireless-System, um das Gerät einzuschalten.
3. Steuern Sie die Musikwiedergabe über das externe Gerät.
4. Die Lautstärke können Sie mithilfe der Tasten für lauter („+“) und leiser („−“) regeln, die sich oben auf dem System befinden.

Aufladen Ihres iPhone/iPod

1. Verwenden Sie das Kabel, das Sie zusammen mit Ihrem iPad, iPhone oder iPod erhalten haben, um das Gerät an den USB-Anschluss an der Rücksseite dos Go+Play Wireless anzuschließen. (Die Gummiablage oben auf Ihrem Go+Play Wireless ist der ideale Ort, um Ihr iPhone oder Ihren iPod während des Ladevorgangs abzulegen.)
2. Stellen Sie sicher, dass das Harman Kardon Go + Play Wireless-System an eine stromführende Steckdose angeschlossen ist. Hinweis: Das Harman Kardon Go + Play Wireless-System lädt keine anderen Geräte auf.
3. Wenn das Harman Kardon Go + Play Wireless-System mit Batteriestrom betrieben wird, lädt es das iPhone/iPod-Gerät nicht auf.

Bluetooth-Kopplung und Technische Daten

Technische Daten

Modell: Harman Kardon Go + Play	"Wireless
Optionale Batterien für das Gerät: 8 Alkali-Mono-Batterien (D-Cell)
Lautsprecher: Zwei Ridge- und zwei Atlas-Lautsprecher
Leistung: Hochtöner: 2 x 15 Watt bei 1 % THD
	Tieftöner: 2 x 30 Watt bei 1 % THD

Frequenzgang: 40 Hz – 20 kHz

Eingangsempfindlichkeit (Aux-Eingang): 250 mV

Bluetooth-Sendefrequenzberelch: 2,4 GHz – 2,4835 GHz

Bluetooth-Sendeleistung: ≤ 20 dBm (EIRP)

Bluetooth-Sendemodulation: GFSK/ /4-DQPSK/8-DPSK

Abmessungen:	Länge: 500 mm
	Breite: 230 mm
	Höhe: 240 mm

Gewicht: 4,3 kg

Nennimpedanz: > 10 kOhm

Signal/Rauschabstand: > 85 dB

Externes Netzteil: Eingangsspannung: 100 – 240 V AC

Ausgangsspannung: 18 V DC bel 3,6 A

Leistungsaufnahme: 65 W (maximal), 0,5 W (im Standby-Modus)

Hiermit erklärt HARMAN International, dass dieses Gerät den wesentlichen Voraussetzungen und anderen relevanten Bestimmungen der Richlünien 1999/5/EG, ErP 2009/125/EG und RohS 2011/05/EU entspricht. Die Konformitätserklärung kann im Support-Bereich unserer Website unter www.harmankardon.com eingesehen werden.

HARMAN KARDON

GO + PLAY WIRELESS

Fehlerbehebung

Problem Mögliche Ursache Lösung			Hinweis
Fehlerbehebung – Klangqualität
Aus dem Harman Kardon Go – Play Wireless-System kommt kein Ton.	Das Gerät hat keinen Strom. Stellen Sie sicher, dass die Stecklose oder der Stromkreis auch Strom führt. Stellen Sie sicher, dass alle Sicherungen und Schalter für den Stromkreis eingeschaltet sind und dass alle Schalter des Geräts eingeschaltet sind.Wonn Sie kein Netztall verwenden, stellen Sie sicher, dass Sie neue Batterien korrekt eingesetzt haben.		Leuchelt die weiße LED-Anzeige? Wenn die LED nicht leuchtet, wird das Harman Kardon Go + Play Wireless-System nicht mit Strom versorgt. Versuchen Sie die angegebenen Lösungen.
Ton kommt nur von einer Seite/einem Kanal.	Das Kabel sitzt nicht richtig.	Stellen Sie sicher, dass das Aux-Kabel richtig in die Buchse eingostockt ist.
Verzerrung (knackende, knisternde oder zischende Garäusche).	Die Vorzerrung kommt vom Quellgerät.	Überprüfen Sie das Harman Kardon Go + Play Wireless System mit einer anderen Quelle.	Treten die Verzerrungen nur bei bestimmten Liedern auf?Wenn dies der Fall ist, überprüfen Sie die Aufnahme und nehmen Sie die Quelle nochmals auf.
	Möglicherweise ist der Lautstärkoregler des externen Geräts zu hoch eingestellt.	Überprüfen Sie die Lautstärke des Quellgeräts und regoin Sie sie falls notwendig herunter.	Einige Geräte vorzernon das Signal, wenn die Lautstärke zu hoch eingestellt ist.
	Möglicherweise ist der Equalizer zu hoch eingestellt. Überprüfen Sie die Equalizereinstellungen an Ihrem iPhone/iPod oder Quellgerät.		Wir empfehlen, den Equalizer des Quellgeräts auf „Flat“ linear, oder „Off“ (Aus) einzustellen.
Laufes brummendes oder summandes Garäusch vom Harman Kardon Go + Play Wireless-System.	Das Aux-Eingangskabel ist nicht richtig eingestockt. Überprüfen Sie die Anschlüsse das Aux-Eingangskabels.
	Möglicherweise ist das Kabel defekt. Tauschen Sie das Kabel aus.
	Erdungsschleite (ungeigneter Anschluss).	Schalten Sie das Harman Kardon Go + Play Wireless-System aus und schlichten Sie es an eine andere Stockclose an.
System wird durch Funkfrequenzen gestört oder gibt tollwelse die Übertragung eines Radioschoors wieder.	Möglicherweise nimmt das Eingangskabel die Interferenzen auf.	Kaufern Sie einen Ferrilkern und wicken Sie überschüssiges Kabel darum. Einon Forntkorn können Sie in Ihrem örtlichen Elektrageschäft kaufen.
Aus den Laufsprecherabdeckungen auf der Rückseite des Geräts kommt anschöhnend kein Ton.	Eine der hintieren Abdeckungen liegt über dem Bassreflex-Port, die andere dient der symmetrischen Optik.	Stellen Sie sicher, dass die Vorderseite des Geräts nach vorne gerichtet ist, wenn Sie die Musik wieopargaben.
Fehlerbehebung – Aufladen
iPhone/iPod wird über den USB-Anschluss nicht geladen.	Das Gerät hat keinen Strom.	Stellen Sie sicher, dass die Stecklose oder der Stromkreis auch Strom führt. Stollen Sie sicher, dass alle Sicherungen und Schalter für den Stromkreis eingeschaltet sind und dass alle Schalter des Geräts eingeschaltet sind.	Wenn das Harman Kardon Go + Play Wireless-System mit Battersstrom betrieben wird, ladt es das iPhone/iPod Gerät nicht auf.
	Das iPhone/oder iPod hat mit dem Kabel, das im Lieferumfang Ihres iPad, iPhone oder iPod enthalten war, keinen vollständiger Kontakt.	Stollen Sie sicher, dass das iPhone/iPod-Gerät sicher in die Dockingstation eingesetzt ist.

HARMAN

Hergestellt in China

© 2012 Harman International Industries, Incorporated. Alle Rechte vorbehalten. Tous droits réservés.

Harman Kardon Ist eine Handelsmarka von Harman International Industries, Incorporated, eingetragen in den Vereinigten Staaten und oder anderen Ländern. Harman Kardon Go + Play ist eine Handelsmarka von Harman International Industries, Incorporated.

Die Bluetooth®-Wortmarka und -Logas sind ergetragene Marken von Bluetooth SG, Inc. und jegliche Nutzung dieser Marken durch HARMAN International Industries, Incorporated erfolgt in Lizenz.

iPhone, iPod and iPad sind Markter der Apple Inc., ein getagen in den Vereinigten Staaten und anderen Lärern. Die Loges: "Made for iPad" und "Made for iPad" und "Made for Past" kannrechnet Zubehörer, das speziell für den Einsatz mit einem Apple iPod / iPhone / iPad vor stuart wurde und den hoher Leistungsstandards von Apple entspricht, Apple übernimmt keine Haftung für die korrechte Arbe istweisen dieser Produkte und die Erfällung je jeweiligen und geltenderer Rechniken. Bitte beachten Sin, dass die Verwendung dieses Zubehres mit einem iPod, Phone oder Past die Lastung zur drittenen Übertragung bezeichnigen kann.

Änderungen und Irrämer vorbehalten.

Sia elektrische Garée nicht mit dem unsorientan Hausmüll, nutzen Sie besondera Sammelstellen. Le sich an Ihre örtliche Behörde, um mehr über verfügbare Sammelsysteme zu erfahren.

Telerr. 350-0467-001 Rev. B
