Tipo de produto	Campana de cozinha de ângulo
Marca	Mepamsa
Modelo	Solaris ângulo - 100x100
Dimensões (largura x profundidade x altura)	1000 mm x 1000 mm x 500 mm
Peso líquido	15 kg
Alimentação elétrica	230 V / 50 Hz
Potência máxima	250 W
Número de velocidades	3
Diâmetro de saída de ar	150 mm
Iluminação	LED, 2 lâmpadas de 3 W cada uma
Filtros	Filtro metálico lavável e filtro de carvão ativo substituível
Classe energética	A
Nível de ruído máximo	65 dB
Modos de funcionamento	Extração e recirculação
Controle	Painel tátil
Segurança	Desconexão automática por superaquecimento
Manutenção	Lavar filtros metálicos a cada mês; trocar filtro de carvão a cada 3-6 meses
Peças de reposição	Filtros, lâmpadas LED, painel de controle
Reparabilidade	Serviço técnico oficial Mepamsa

Perguntas frequentes - Campana Solaris ángulo - 100x100 MEPAMSA

Como instalar a campana Solaris ângulo?

A instalação deve ser realizada por um profissional autorizado. Certifique-se de que a campana esteja a uma distância de pelo menos 65 cm da placa de cozimento. Siga as instruções do manual para fixar a campana na parede e conectar a saída de ar. Não se esqueça de verificar a alimentação elétrica antes da instalação.

Qual é a distância mínima entre a campana e a placa de cozimento?

A distância mínima recomendada para uma placa elétrica é de 65 cm, e para uma placa a gás de 75 cm. Consulte o manual para medidas exatas de acordo com o modelo.

Como limpar os filtros metálicos?

Os filtros metálicos são laváveis. Você pode limpá-los à mão com água morna e detergente suave ou na máquina de lavar louça. Deixe-os secar completamente antes de recolocá-los. Recomenda-se limpá-los a cada mês.

A cada quanto tempo devo trocar o filtro de carvão?

O filtro de carvão ativo deve ser trocado a cada 3 a 6 meses, dependendo do uso. É importante para manter a eficiência no modo recirculação. Use apenas filtros originais Mepamsa.

O que fazer se a campana não ligar?

Primeiro, verifique se o cabo de alimentação está conectado e se o interruptor da parede está ligado. Verifique o fusível do quadro elétrico. Se o problema persistir, entre em contato com o serviço técnico.

Como ajustar a velocidade?

Utilize o painel tátil para selecionar entre as 3 velocidades disponíveis. Pressione o botão correspondente para aumentar ou diminuir a velocidade. A velocidade alta é usada para odores intensos.

As lâmpadas LED são substituíveis?

Sim, as lâmpadas LED são substituíveis. Desligue a campana e desconecte-a da corrente. Retire a lâmpada velha e insira uma nova do mesmo tipo (3 W, cápsula G4).

A campana tem função de recirculação?

Sim, pode funcionar em modo recirculação. Para isso, deve instalar um filtro de carvão ativo (não incluído). O ar é purificado e devolvido à cozinha. É ideal quando não há saída de ar exterior.

Qual nível de ruído é normal?

O nível de ruído máximo é de 65 dB na velocidade alta. Nas velocidades baixas é mais silencioso. Um ruído anormal pode indicar obstrução nos filtros ou instalação defeituosa.

Onde posso encontrar o manual do usuário?

Você pode baixar o manual do usuário em formato PDF do nosso site notice-facile.com procurando o modelo 'Solaris ângulo - 100x100' da Mepamsa.

MANUAL DE UTILIZADOR Campana Solaris ángulo - 100x100 MEPAMSA

Manual de Instruções ÍNDICE

CONSELHOS E SUGESTÕES 12
CARACTERÍSTICAS....13
INSTALAÇÃO 14
USO 17
MANUTENÇÃO ....18

• O fabricante declina toda e qualquer responsabilidade pelos danos decorrentes de uma instalação não correcta ou feita não em conformidade com as normas da boa técnica.

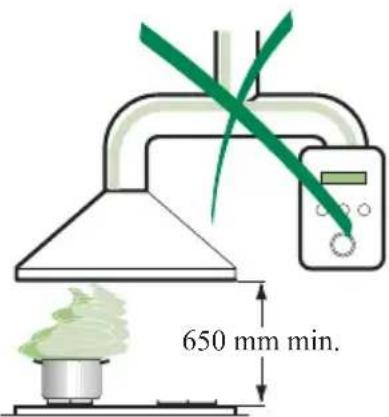

• A distância mínima de segurança entre a placa de cozedura e o exaustor deve ser de 650 mm.

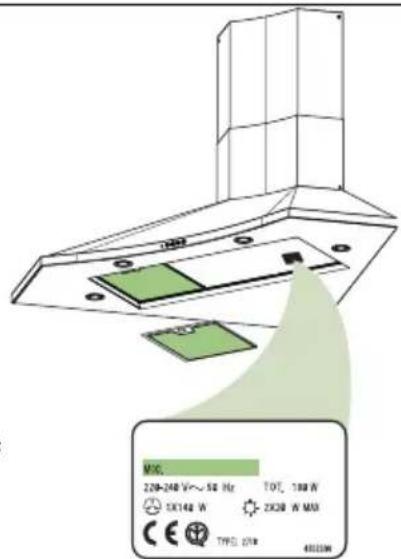

• Verifique se a tensão da rede coincide com a indicada na placa de características aplicada no interior do exaustor.
• Para os aparelhos de Classe I, certifique-se de que a instalacao doméstica garanta uma descarga correcta à terra.
• Ligue o exaustor à saída do ar aspirado utilizando um tubo de diâmetro igual ou superior a 120 mm. O percurso do tubo deve ser o mais breve possível.
• Não ligue o exaustor a tubos de descarga de fumaça produzida porcombustão (caldeiras, lareiras, etc...).
• Caso no mesmo local sejam utilizados quer o exaustor, quer aparelhos não accionados pela corrente eléctrica (por exemplo, aparelhos alimentados a gás), será preciso providenciar uma ventilação suficiente do aposento. Se a cozinha não possuir uma abertura que comunique com o exterior, providencie a sua realização para garantir a entrada de ar limpo.

USO

• O exaustor foi projectado para ser utilizado exclusivamente em ambientes domésticos, sendo a sua finalidade a de reduzir os odores de cozedura. Não utilize o aparelho de maneira imprópria.
• As chamas de forte intensidade não devem ficar descobertas enquanto o exaustor estiver a funcionar.
• Regule sempre as chamas de maneira que não sobressaiam do fundo das panelas.
• Mantenha as frigideiras sob controlo durante o uso: o óleo excessivamente aquecido pode inflamar-se.
• O exaustor não deve ser utilizado por crianças ou por pessoas não devidamente habilitadas à sua utilização correcta.

MANUTENÇÃO

• Antes de efectuar qualquer operação de manutenção, desligue o exaustor tirando a ficha da tomada de corrente ou desligando o interruptor geral.
• Faça uma manutenção atenta e rápida dos filtros, respeitando os intervalos aconselhados.
• Para limpar as superfícies do exaustor, é suficiente utilizar um pano húmido e detergente líquido neutro.

MASC 220-248 V~50 Hz TOT, 160 W 3X148 W 290W MAX TYPD: 27W MULUM

650 mm min.

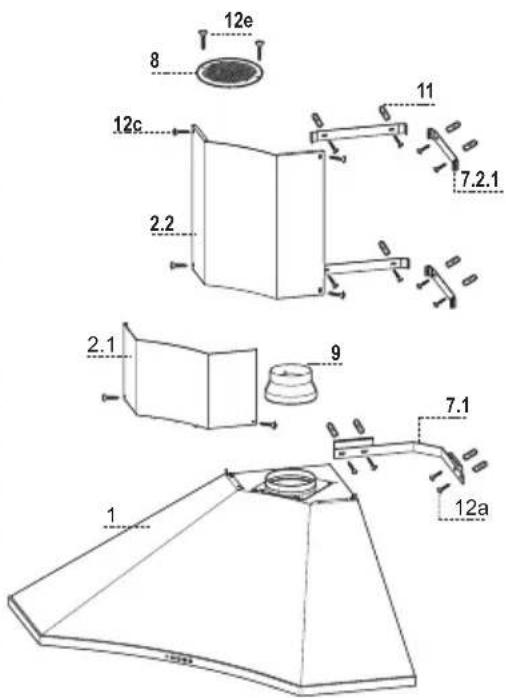

Ref. Qtd. Componentes do produto

1

1

Corpo do exaustor equipado com: Comandos, iluminação, grupo do ventilador e filtros

2 1 Chaminé telescópica formada por:
2.1 1 Chaminé inferior
2.2 1 Chaminé superior
8 1 Grade direccionada de saída de ar
9 1 Flange de redução ø 150-120 mm

Ref. Qtd Componentes de instalação

7.1 1 Suportes de fixação da estrutura do exaustor

7.2.1 2 Suportes de fixação da chaminé superior

11 12 Buchas

12a 12 Parafusos 4,2 x 44,4

12c 6 Parafusos 2,9 x 6,5

12e 2 Parafusos 2,9 x 9,5

Qtd. Documentação

1 Manual de Instruções

12e 8 11 12c 7.2.1 2.2 2.1 9 7.1 12a 1

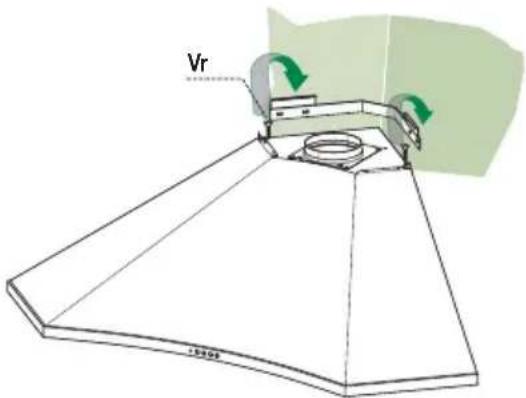

Montagem do corpo do exaustor e fixação da chaminé

• Antes de fixar o corpo do exaustor, ajuste os parafusos Vr que estão situados nos pontos de fixação do corpo do exaustor, atarraxando-os até metade da respectiva excursão.
• Fixe o corpo do exaustor no suporte previamente preparado.
• É agora possível nivelar o corpo do exaustor, operando com os parafusos Vr.
• Se o instalador achar conveniente reforçar a fixação do exaustor à parede, poderá fixar mais dois parafusos com buchas respectivas, posicionáveis pela parte de dentro do corpo do exaustor.

Vr

Ligações

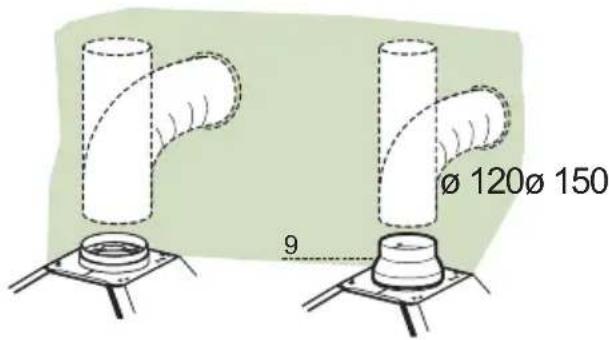

SAÍDA DO AR PARA A VERSÃO ASPIRANTE

Para a instalação na Versão Aspirante, ligue o exaustor ao tubo de saída utilizando um tubo rígido ou flexível de ∅150 ou 120 mm; esta escolha deve ser feita pelo instalador.

• Para a ligação com um tubo de 120 mm, instale a flange de redução 9 na saída do corpo do exaustor.
• Fixe o tubo com braçadeiras de aperto adequadas. O material necessário não é fornecido com o aparelho.
• Tire os filtros anti-odor de carvão activo, se presentes..

Ø 120Ø 150 9

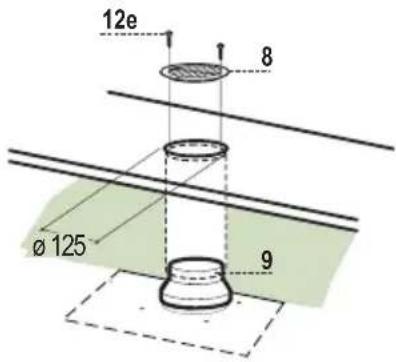

SAÍDA DO AR PARA A VERSÃO FILTRANTE

• Faça um furo de 125 mm na prateleira presente acima do e-xaustor.
• Instale a flange de redução 9 na saída do corpo do exaustor.
• Ligue a saída do corpo do exaustor com a parte superior do móvel suspenso utilizando um tubo rígido ou flexível de 120 mm; esta escolha deve ser feita pelo instalador.
• Fixe a grade direcionada 8 na saída do ar reciclado com 2 para-fusos (2,9 x 9,5) fornecidos com o aparelho.
• Certifique-se da presença dos filtros anti-odor de carvão activo.

12e 8 Ø 125 9

LIGAÇÃO ELÉCTRICA

• Ligue o exaustor à rede de alimentação eléctrica intercalando um interruptor bipolar com abertura mínima entre os contactos de 3 mm.
• Remova o filtro de gordura e assegure que o conector de alimentação esta corretamente inserido no suporte lateral do ventilador.

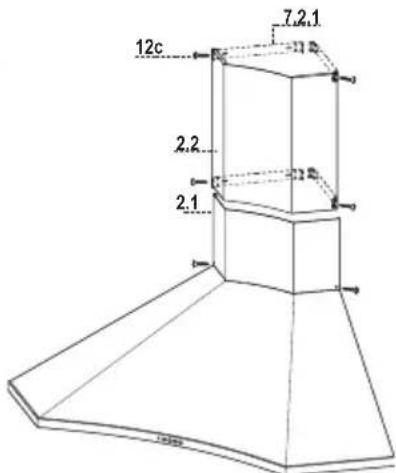

- Alargue ligeiramente as duas folhas laterais, prenda-as atrás dos suportes 7.2.1 e volte a fechá-las completamente.

- Fixe lateralmente aos suportes com os 4 parafusos 12c (2,9 x 9,5) fornecidos com o aparelho.

12c 7.2.1 2.2 2.1

Chaminé inferior

• Alargue ligeiramente as duas folhas laterais da chaminé, prenda-as entre a chaminé superior e a parede e feche-as de novo completamente.
• Fixe lateralmente a parte inferior do corpo do exaustor com os 2 parafusos 12c (2,9 x 9,5) fornecidos com o aparelho.

USO

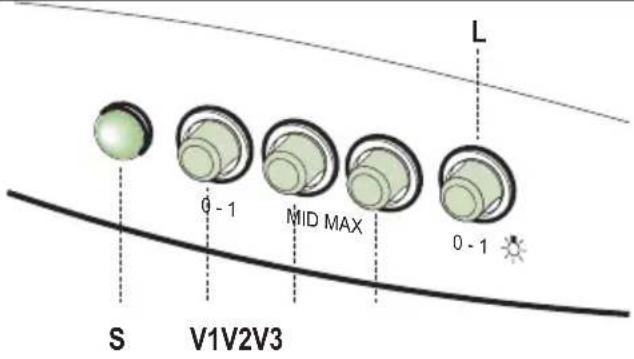

S 0 - 1 MID MAX 0 - 1 L V1V2V3

L Luzes Liga e desliga a Iluminação

S Led Led de ligação do motor.

V1 Motor Liga e desliga o motor de aspiração à velocidade mínima. É a velocidade indicada para troca de ar contínua, muito silenciosa, em caso de produção de pouca quantidade de vapor de cozedura.
V2 Velocidade Velocidade média, indicada para a maior parte das condições de uso vista a excelente relação entre o débito do ar tratado e o nível de ruído.
V3 Velocidade Velocidade máxima, indicada para enfrentar as máximas emissões de vapores de cozedura, mesmo durante períodos prolongados.

Filtros antigordura

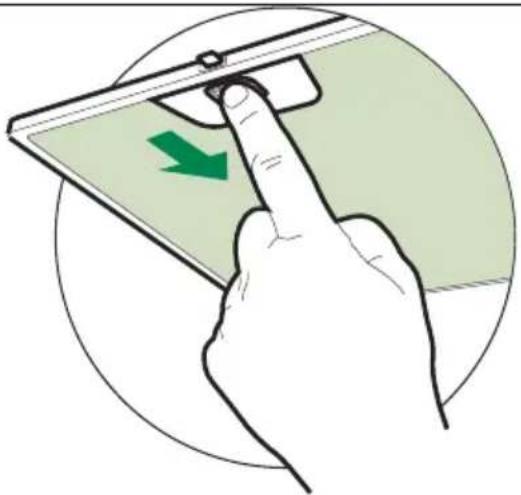

LIMPEZA DOS FILTROS ANTIGORDURA

Os filtros podem ser lavados a mão, com agua e sabão, ou então, utilizar a máquina lava-louça. Para lavar os filtros na máquina lava-louças, pedimo-lhes que sigam as recomendações do fabricante de máquina lava-louças assim como do detergente. Em todo caso, seleccione o programa mais curto ou ecológico (50-60°C), sem secar nem abrilhantar. Um tratamento incorrecto dos filtros pode deteriorar o aspecto estético dos filtros, mas não a sua eficácia de filtrado.

• Tire os filtros um por vez abrindo os respectivos engates.
• Lave os filtros evitando dobrá-los e deixe-os secar antes de os reinstalar.
• Reinstale-os lembrando-se de manter a pega virada para a parte visível exterior.

Filtro anti-odor (Versão Filtrante)

Não pode ser lavado e não é regenerável, devendo ser substituído de 4 em 4 meses de utilização ou com maior frequência, se o aparelho for utilizado com muita intensidade.

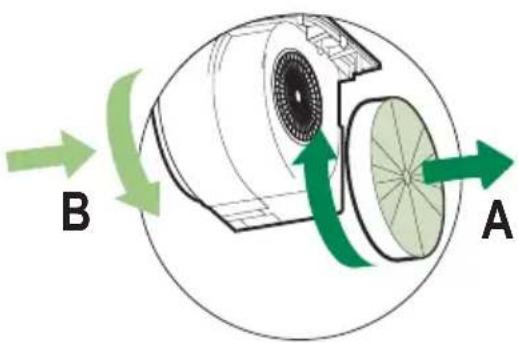

SUBSTITUIÇÃO DO FILTRO DE CARVÃO ACTIVO

• Tire os filtros metálicos antigordura.
• Remova o filtro anti-odor de carvão activo saturado, conforme indicado.(A)
• Monte o filtro novo prendendo-o na sua sede.(B)
• Reinstale os filtros metálicos antigordura.

B A

Iluminação

SUBSTITUIÇÃO DAS LÂMPADAS

Lâmpadas de halogénio de 20 W

• Tire os 2 parafusos que fixam o suporte de iluminação e extraia-o do exaustor.
• Extraia a lâmpada do suporte.
• Substitua-a por uma nova de características iguais lembrando-se de introduzir correctamente os dois pinos na sede do suporte.
• Reinstale o suporte fixando-o com os dois parafusos tirados na operação anterior.

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.
