Tipo de produto	Coifa extratora de parede
Marca	Mepamsa
Modelo	Coifa Slim jet deco - 70
Largura	70 cm
Profundidade	50 cm
Altura	15 cm (perfil fino)
Peso líquido	12 kg
Alimentação elétrica	220-240 V, 50/60 Hz
Potência do motor	200 W
Iluminação	LED integrado, 2x3 W
Nível de ruído máximo	56 dB (A)
Capacidade de extração	620 m³/h
Número de velocidades	3 velocidades + intensiva
Tipo de controle	Painel tátil
Filtro antigordura	Filtro metálico lavável na máquina de lavar louça
Filtro de carvão	Incluído, substituível a cada 3-6 meses
Diâmetro de saída de ar	150 mm
Modo de funcionamento	Extração ou recirculação
Material da coifa	Aço inoxidável e vidro temperado
Limpeza de filtros	Lavar a cada 2-3 semanas com água e detergente
Segurança	Desligamento automático após 24 horas de uso contínuo
Reparabilidade	Peças de reposição disponíveis: motor, filtros, LEDs, placa tátil
Conteúdo da embalagem	Coifa, filtro de carvão, manual do usuário, kit de montagem
Garantia	2 anos

Perguntas frequentes - Campana Slim jet deco - 70 MEPAMSA

Como se instala a coifa extratora Mepamsa Slim jet deco - 70?

A instalação deve ser realizada por um profissional qualificado. Certifique-se de que a coifa esteja a uma distância mínima de 65 cm sobre uma placa de gás e 50 cm sobre uma elétrica. Fixe o suporte na parede e pendure a coifa, em seguida conecte a saída de ar ao duto.

De quanto em quanto tempo devo limpar os filtros antigordura?

Recomenda-se limpar os filtros metálicos a cada 2-3 semanas ou quando o indicador de saturação acender. Podem ser lavados à mão ou na máquina de lavar louça a baixa temperatura.

Como se troca o filtro de carvão ativo?

O filtro de carvão deve ser substituído a cada 3-6 meses conforme o uso. Para trocá-lo, retire o filtro antigordura, deslize o filtro de carvão velho e insira um novo, certificando-se de que encaixe corretamente.

A coifa funciona em modo recirculação?

Sim, a coifa pode funcionar em modo recirculação se for instalado o filtro de carvão incluído. Neste modo, o ar é purificado e devolvido à cozinha.

O que faço se a coifa não ligar?

Verifique a conexão elétrica, certifique-se de que a tomada esteja bem conectada e que não haja um corte de luz. Se o problema persistir, verifique o fusível do circuito ou entre em contato com o serviço técnico.

Como se ativa a função intensiva?

A função intensiva é ativada pressionando o botão correspondente no painel tátil. Funciona durante 10 minutos na potência máxima e depois volta automaticamente à velocidade anterior.

Posso instalar a coifa sobre uma ilha?

Não, este modelo é de parede e foi projetado para ser instalado contra uma parede. Para ilhas, seria necessária uma coifa de teto ou ilha específica.

O que significa o indicador de saturação do filtro?

O indicador luminoso acende quando o filtro antigordura está saturado. Limpe o filtro e depois reinicie o indicador mantendo pressionado o botão de luz por 3 segundos.

Como se substitui a lâmpada LED?

As lâmpadas LED são integradas e não substituíveis pelo usuário. Se falharem, entre em contato com o serviço técnico autorizado para a substituição.

A coifa tem desligamento automático?

Sim, a coifa desliga automaticamente após 24 horas de funcionamento contínuo como medida de segurança. Para desativar esta função, consulte o manual.

MANUAL DE UTILIZADOR Campana Slim jet deco - 70 MEPAMSA

GARANTIA E INSTRUÇÕES DE UTILIZAÇÃO

MODELO SLIM JET DECO

Manual de Instruções ÍNDICE

CONSELHOS E SUGESTÕES....13
CARACTERÍSTICAS 14
INSTALAÇÃO....15
UTILIZAÇÃO 18
MANTENIMIENTO....19

INSTALACIÓN

• O fabricante declina toda e qualquer responsabilidade pelos danos decorrentes de uma instalação não correcta ou feita não em conformidade com as normas da boa técnica.

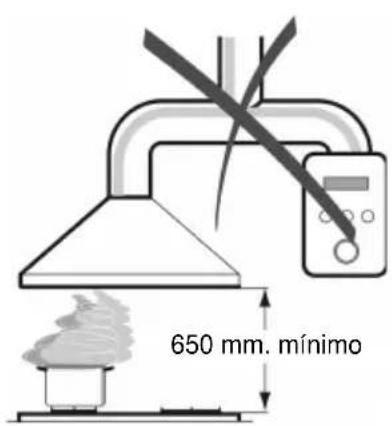

• A distância mínima de segurança entre a placa de cozedura e o exaustor deve ser de 650 mm.
• Verifique se a tensão da rede coincide com a indicada na placa de características aplicada no interior do exaustor.
• Para os aparelhos de Classe I ^a , certifique-se de que a instalação doméstica garanta uma descarga correcta à terra.
• Ligue o exaustor à saída do ar aspirado utilizando um tubo de diâmetro igual ou superior a 120 mm. O percurso do tubo deve ser o mais breve possível.
• Não ligue o exaustor a tubos de descarga de fumaça produzida porcombustão (caldeiras, lareiras, etc...).
• Caso no mesmo local sejam utilizados quer o exaustor, quer aparelhos não accionados pela corrente eléctrica (por exemplo, aparelhos alimentados a gás), será preciso providenciar uma ventilação suficiente do aposento. Se a cozinha não possuir uma abertura que comunique com o exterior, providencie a sua realização para garantir a entrada de ar limpo.

USO

• O exaustor foi projectado para ser utilizado exclusivamente em ambientes domésticos, sendo a sua finalidade a de reduzir os odores de cozedura. Não utilize o aparelho de maneira imprópria.
• As chamas de forte intensidade não devem ficar descobertas enquanto o exaustor estiver a funcionar.
• Regule sempre as chamas de maneira que não sobressaiam do fundo das panelas.
• Mantenha as frigideiras sob controlo durante o uso: o óleo excessivamente aquecido pode inflamar-se.
• O exaustor não deve ser utilizado por crianças ou por pessoas não devidamente habilitadas à sua utilização correcta.

MANUTENÇÃO

• Antes de efectuar qualquer operação de manutenção, desligue o exaustor tirando a ficha da tomada de corrente ou desligando o interruptor geral.
• Faça uma manutenção atenta e rápida dos filtros, respeitando os intervalos aconselhados.
• Para limpar as superfícies do exaustor, é suficiente utilizar um pano húmido e detergente líquido neutro.

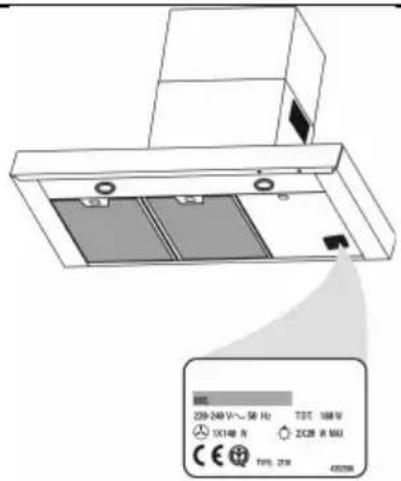

Z39-240 V～58 Hz T010 168 W 1X148 N ZC28 R MAX T010 21W 4800W

650 mm. mínimo

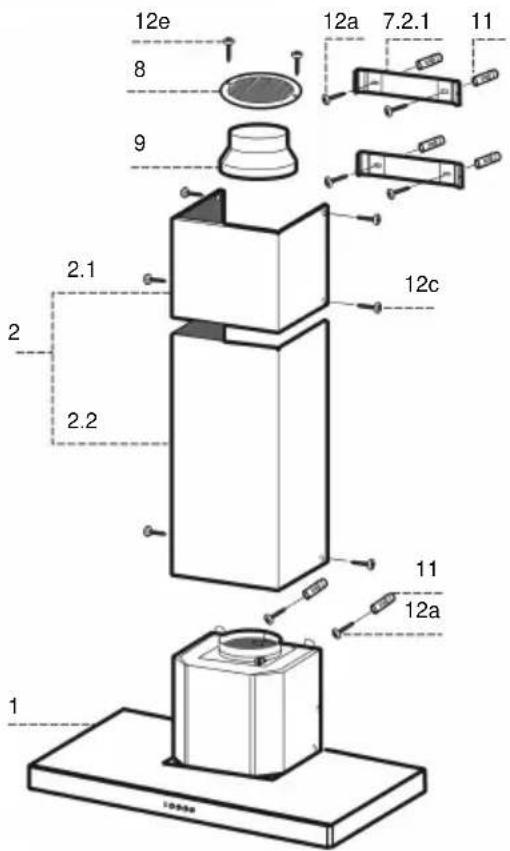

Ref. Qtd Componentes do produto

1 1 Corpo do exaustor equipado com: Comandos, iluminação, grupo do ventilador e filtros
2 1 Chaminé telescópica formada por:
2.1 1 Chaminé Superior
2.2 1 Chaminé Inferior
8 1 Grade direccionada de saída de ar ø 125 mm
9 1 Flange de redução ø 150-120 mm

Réf. Qtd Componentes de instalação

7.2.1 2 Suportes de fixação da chaminé superior

11 6 Buchas
12a 6 Parafusos 4,2 x 44,4
12c 6 Parafusos 2,9 x 9,5
12e 2 Parafusos 2,9 x 12,7

Qtd Documentação

1 Manual de Instruções

12e 8 9 12a 7.2.1 11 2.1 2 2.2 12c 11 12a 1

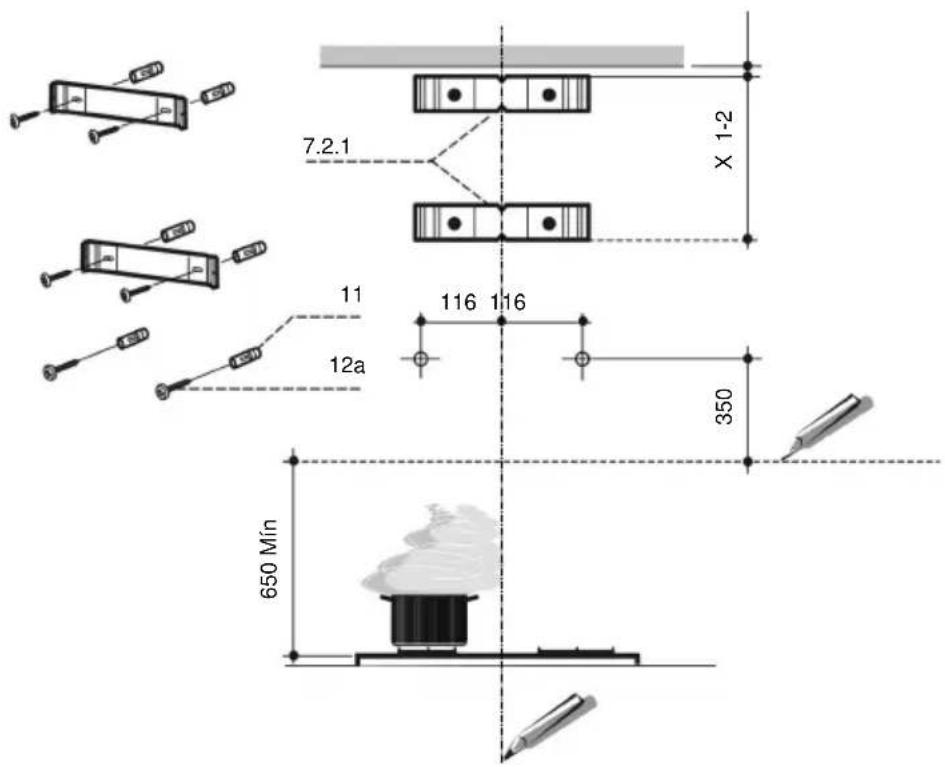

Perfuração da parede e fixação dos suportes

7.2.1 X 1-2 11 116 116 12a 350 650 Mín

Marque na parede:

• uma linha vertical que vá até ao tecto ou ao limite superior, ao centro da zona destinada à montagem do exaustor;
• uma linha horizontal a, pelo menos, 650 mm de distância acima da placa do fogão.
• Apoie o suporte 7.2.1 como indicado, a 1-2 mm de distância do tecto ou do limite superior, alinhando o centro deste (entalhes) sobre a linha de referência vertical.
• Marque os centros dos furos do suporte.
• Apoie o suporte 7.2.1 como indicado, X mm abaixo do primeiro suporte (X = altura da chaminé superior fornecida de série), alinhando o seu centro (entalhes) sobre a linha de referência vertical.
• Marque os centros dos furos do suporte.
• Marque, com indicado, um ponto de referência a 116 mm de distância da linha de referência vertical e 350 mm acima da linha de referência horizontal.
• Repita esta operação do lado oposto.
• Fure os pontos marcados com 8 mm.
• Introduza as buchas 11 nos furos.
• Fixe os suportes, utilizando os parafusos 12a (4,2 x 44,4) fornecidos com o aparelho.
• Aperte os 2 parafusos 12a (4,2 x 44,4), fornecidos com o aparelho, nos furos para fixação do corpo do exaustor, deixando uma fissura de 5-6 mm entre a parede e a cabeça do parafuso.

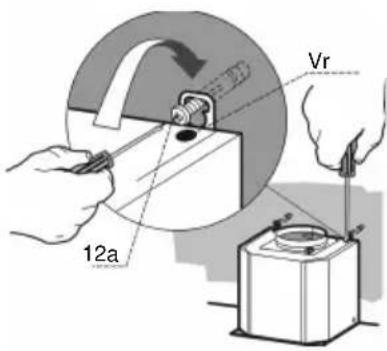

Montagem do corpo do extractor

• Antes de fixar o corpo do extractor, aperte os dois parafusos Vr situados nos pontos de montagem do corpo do extractor.
• Pendure o corpo do extractor nos dois parafusos 12a.
• Aperte totalmente os parafusos do suporte 12a.
• Ajuste os parafusos Vr para nivelar o corpo do extractor.

12a Vr

Ligações

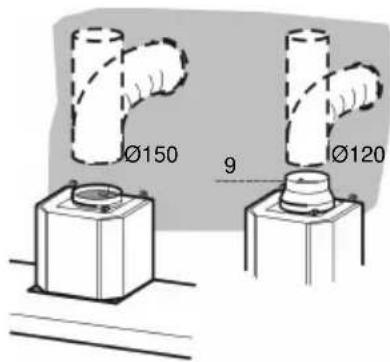

SAÍDA DO AR PARA A VERSÃO ASPIRANTE

Para a instalação na Versão Aspirante, ligue o exaustor ao tubo de saída utilizando um tubo rígido ou flexível de ∅150 ou 120 mm; esta escolha deve ser feita pelo instalador.

• Para a ligação com um tubo de 120 mm, instale a flange de redução 9 na saída do corpo do exaustor.
• Fixe o tubo com braçadeiras de aperto adequadas. O material necessário não é fornecido com o aparelho.
• Tire os filtros anti-odor de carvão activo, se presentes (não fornecidos com o aparelho).

Ø150 9 Ø120

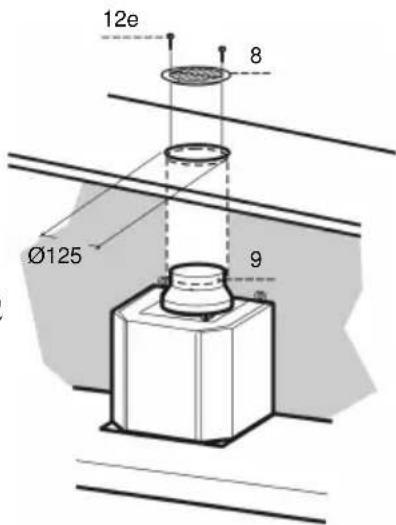

SAÍDA DO AR PARA A VERSÃO FILTRANTE

• Faça um furo de ø 125 mm na prateleira presente acima do exaustor.
• Instale a flange de redução 9 na saída do corpo do exaustor.
• Ligue a saída do corpo do exaustor com a parte superior do móvel suspenso utilizando um tubo rígido ou flexível de 120 mm; esta escolha deve ser feita pelo instalador.
• Fixe a grade direcionada 8 na saída do ar reciclado com 2 parafusos 12e (2,9 x 12,7) fornecidos com o aparelho.
• Certifique-se da presença dos filtros anti-odor de carvão activo (não fornecidos com o aparelho).

12e 8 Ø125 9

LIGAÇÃO ELÉCTRICA

• Ligue o extractor à alimentação utilizando um interruptor de dois pólos com uma folga de contacto de pelo menos 3 mm.
• Retire os filtros contra gordura (ver parágrafo da Manutenção) certificando-se de que o conector do cabo de alimentação está correctamente instalado na tomada existente do lado do ventilador.

• Alargue ligeiramente as duas folhas laterais, prenda-as atrás dos suportes 7.2.1 e volte a fechá-las completamente.
• Fixe lateralmente aos suportes com os 4 parafusos 12c (2,9 x 9,5) fornecidos com o aparelho.

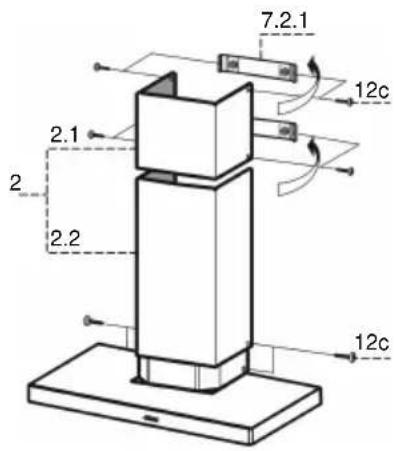

Chaminé inferior

• Alargue ligeiramente as duas folhas laterais da chaminé, prenda-as entre a chaminé superior e a parede e feche-as de novo completamente.
• Fixe lateralmente a parte inferior do corpo do exaustor com os 2 parafusos 12c (2,9 x 9,5) fornecidos com o aparelho.

7.2.1 2.1 2 2.2 12c 12c

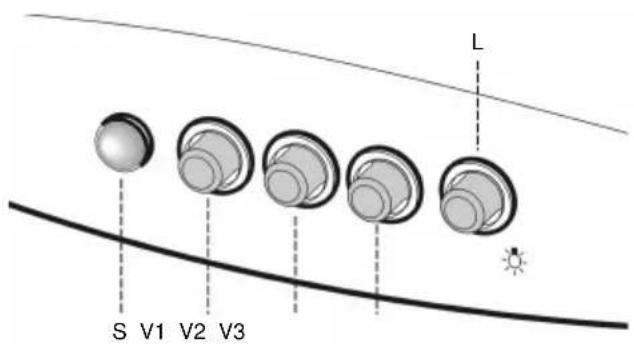

L	Acende e apaga a luz.
V1	Liga e desliga o motor principal na 1a velocidade. Simultaneamente, entra em funcionamento o Sistema Jet. Esta posição é adequada para uma renovação contínua de ar, particularmente silenciosa, na presença de reduzidos vapores de cocção.
V2	Segunda velocidade do motor principal, permanecendo em funcionamento o Sistema Jet. Esta posição é adequada para a maioria das condições de uso, dada a óptima relação entre a quantidade de ar tratado e o nível de rumorosidade.
V3	Terceira velocidade do motor principal, interrompendo-se o funcionamento do Sistema Jet. Esta posição é especialmente adequada para fazer face às emissões máximas de vapor, inclusive durante períodos de tempo prolongados.

Sistema Jet

CARACTERÍSTICAS DO SISTEMA JET

O modelo de exaustor que acaba de adquirir produz uma cortina de ar na parte frontal que transporta os fumos para a zona de aspiração. Com a incorporação deste sistema aumenta-se a eficácia de extracção em velocidades baixas do motor, diminuindo o nível de ruído e o consumo de energia.

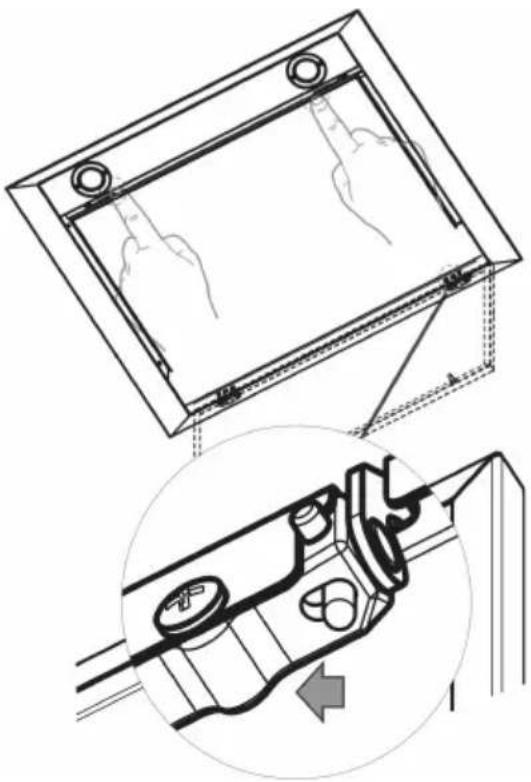

• Abra o painel Comfort puxando pelo mesmo..
• Abra o grupo de iluminação, puxando-o pelo entalhe próprio. Desprenda-o do corpo do exaustor, deslizando como perno de fixação próprio.
• O painel comfort não pode, de modo nenhum, ser lavado na máquina de lavar louça.
• Limpe-o exteriormente com um pano húmido e detergente líquido neutro.
• Limpe-o também por dentro com um pano húmido e detergente neutro; não utilize panos ou esponjas molhadas, nem jactos de agua. Não use substâncias abrasivas.
• Uma vez concluída a operação, voltar a prender o painel ao corpo do exaustor nos pernos de fixação e levantá-lo fechando firmemente. Certifique-se que o painel está bem seguro.

NOTA: O Comfort Panel tem incorporado um sistema para a recolha correcta da gordura depositada pelos vapores de cozedura. Deve ter isso em conta ao proceder à desmontagem do mesmo.

- Os filtros de alumínio podem lavar-se à mão, com agua e sabão, ou então na máquina de lavar louça. Se se optar pela lavagem na máquina de lavar louça, é conveniente ter em conta as recomendações do fabricante da máquina e do detergente. Em qualquer caso, optar-se-á pelo programa curto ou ecológico (50-60°C), sem secagem nem brilho. O tratamento incorrecto dos filtros pode perjudicar a sua aparência estética, embora não prejudique a sua eficacia de filtragem.

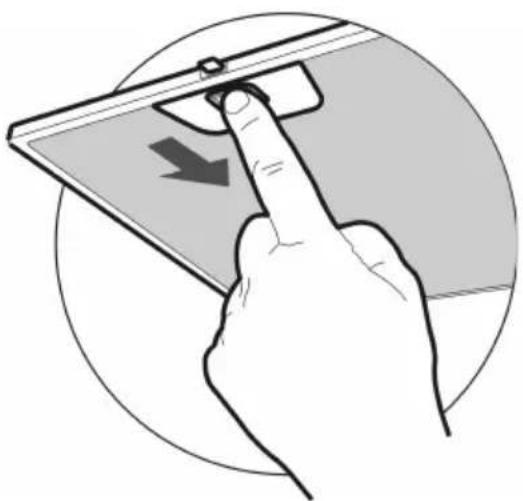

LIMPEZA DOS FILTROS METÁLICOS ANTIGORDURA AUTOPORTANTES

• Abra o Painel Confort puxando-o.
• Tire os filtros abrindo os respectivos engates.
• Lave os filtros evitando dobrá-los e deixe-os secar antes de os reinstalar.
• Reinstale-os lembrando-se de manter a pega virada para a parte visible exterior.
• Feche de novo o painel confort.

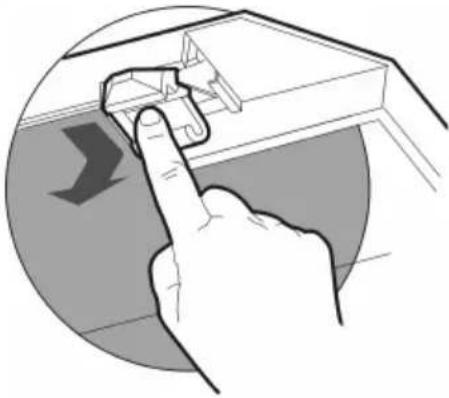

Filtro de carvão activado (Versão com recirculação) SUBSTITUIR O FILTRO DE CARVÃO ACTIVADO

• O filtro não é lavável e não pode ser regenerado e deverá ser substituído aproximadamente de 4 em 4 meses, ou mais frequentemente em casos de grande utilização.
• Retire os filtros metálicos contra gordura.
• Retire o filtro de carvão activado que está saturado soltando os ganchos de fixação.
• Instale o novo filtro encaixando-o no respectivo lugar.
• Instale novamente os filtros metálicos contra gordura.

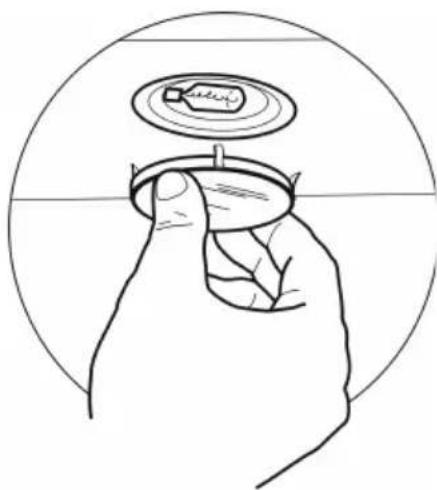

SUBSTITUIÇÃO DAS LÂMPADAS

• Tire o fixador metálico do vidro, encaixado à pressão, provocando um efeito tipo alavanca por baixo do anel, segurando-o com uma mão.
• Extraia a lâmpada do suporte.
• Substitua-a por uma nova de características iguais lembrando-se de introduzir correctamente os dois pinos na sede do suporte.
• Monte de novo o fixador do vidro encaixando-o à pressão.

Mepamsa, S.A., compromete-se a reparar ou repôr de modo gratuito, por un período de DOIS ANOS, a partir da data de compra, por intermédio dos seus Serviços Técnicos autorizados, as peças cujo defeito provenha de causas de fabrico, assim como todos os encargos que origine a reparação.

Esta garantia não inclui: lâmpadas, cristais, plásticos nem peças estéticas reclamadas depois do seu uso inicial, nem avarias produzidas por causas alheias à fabricação, ou por usos não domésticos. O manuseamento do aparelho por pessoas alheias ao Serviço Técnico autorizado pela Mepamsa S.A., resulta a perda da garantia.

A intervenção nos aparelhos por causa não imputáveis ao produto (má instalação, falta de energia, deficiente limpeza dos filtros, etc.) resultará num encargo pela visita realizada pelo Técnico.

Antes de chamar o Serviço Técnico realize as comprovações básicas de instalação e uso que para cada aparelho tenham sido incluídas no livro de instruções.

Para ter direito a esta garantia é imprescindível acreditar por parte do cliente e perante o Serviço Técnico autorizado pela Mepamsa, S.A. a data de aquisição do produto mediante a FACTURA DE COMPRA o CEDULA DE HABITABILIDADE da vivenda no caso de electrodomésticos fornecidos em vivendas novas.

Perante a eventualidade de uma avaria, avise ao Serviço Técnico mais próximo autorizado pela Mepamsa S.A., entre os que figuram no directório adjunto e indique na sua chamada os dados de identificação do seu aparelho que figuram no presente documento. Todos os nossos Técnicos levam a correspondente identificação que os acredita como Serviço Técnico autorizado pela Mepamsa S.A. Exija a identificação.

ESTA GARANTIA É VALIDA UNICAMENTE PARA PORTUGAL

APARELHO: NUMERO DE SERIE:

MODELO: COR:

DATOS COMPRADOR

NOME: DATA DE COMPRA: / 20...

Selo do Estabelecimento

Dir. 89/33 6/CEE

72/23 /CEE

CONDICIONES DE GARANTIA

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.
