MANUAL DE UTILIZADOR Campana Slim jet bm - 60 MEPAMSA

GARANTIA E INSTRUÇÕES DE UTILIZAÇÃO

MODELO SLIM JET

Manual de Instruções ÍNDICE

CONSELHOS E SUGESTÕES....11
CARACTERÍSTICAS 12
INSTALAÇÃO....13
UTILIZAÇÃO 15
MANTENIMIENTO....16

INSTALACIÓN

• O fabricante declina toda e qualquer responsabilidade pelos danos decorrentes de uma instalação não correcta ou feita não em conformidade com as normas da boa técnica.

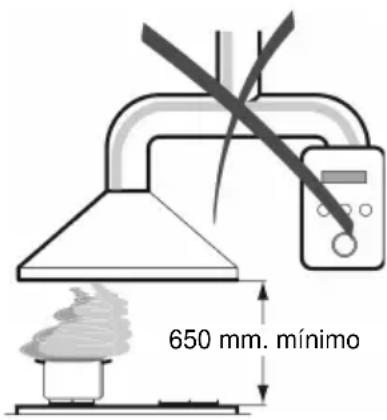

• A distância mínima de segurança entre a placa de cozedura e o exaustor deve ser de 650 mm.

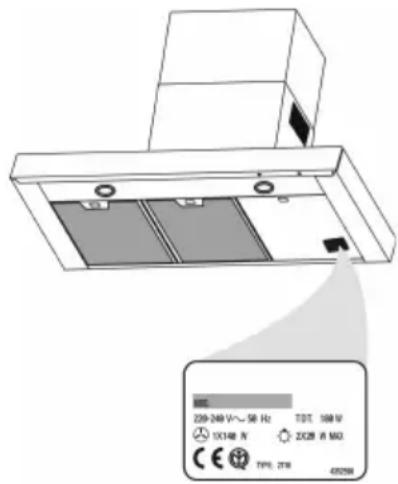

• Verifique se a tensão da rede coincide com a indicada na placa de características aplicada no interior do exaustor.
• Para os aparelhos de Classe I ^a , certifique-se de que a instalação doméstica garanta uma descarga correcta à terra.
• Ligue o exaustor à saída do ar aspirado utilizando um tubo de diâmetro igual ou superior a 120 mm. O percurso do tubo deve ser o mais breve possível.
• Não ligue o exaustor a tubos de descarga de fumaça produzida porcombustão (caldeiras, lareiras, etc...).
• Caso no mesmo local sejam utilizados quer o exaustor, quer aparelhos não accionados pela corrente eléctrica (por exemplo, aparelhos alimentados a gás), será preciso providenciar uma ventilação suficiente do aposento. Se a cozinha não possuir uma abertura que comunique com o exterior, providencie a sua realização para garantir a entrada de ar limpo.

USO

• O exaustor foi projectado para ser utilizado exclusivamente em ambientes domésticos, sendo a sua finalidade a de reduzir os odores de cozedura. Não utilize o aparelho de maneira imprópria.
• As chamas de forte intensidade não devem ficar descobertas enquanto o exaustor estiver a funcionar.
• Regule sempre as chamas de maneira que não sobressaiam do fundo das panelas.
• Mantenha as frigideiras sob controlo durante o uso: o óleo excessivamente aquecido pode inflamar-se.
• O exaustor não deve ser utilizado por crianças ou por pessoas não devidamente habilitadas à sua utilização correcta.

MANUTENÇÃO

• Antes de efectuar qualquer operação de manutenção, desligue o exaustor tirando a ficha da tomada de corrente ou desligando o interruptor geral.
• Faça uma manutenção atenta e rápida dos filtros, respeitando os intervalos aconselhados.
• Para limpar as superfícies do exaustor, é suficiente utilizar um pano húmido e detergente líquido neutro.

239-240 V~58 Hz TST: 168 V 1X148 N 2X28 R MΩ C E TYP: ZTR 482000

650 mm. mínimo

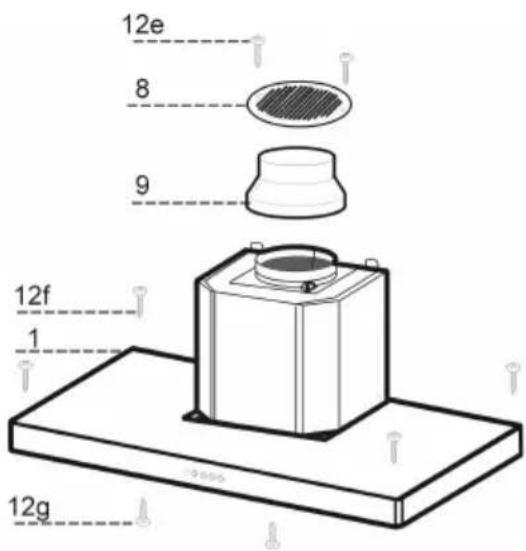

Ref. Qtd Componentes do produto

1 1 Corpo do exaustor equipado com: Comandos, iluminação, grupo do ventilador e filtros
8 1 Grade direccionada de saída de ar ø 125 mm
9 1 Flange de redução ø 150-120 mm

Réf. Qtd Componentes de instalação

12e 2 Parafusos 2,9 x 12,7
12f 4 Parafusos M4 x 35
12g 2 Parafusos 4 x 20

Qtd Documentação

1 Manual de Instruções

12e 8 9 12f 1 12g

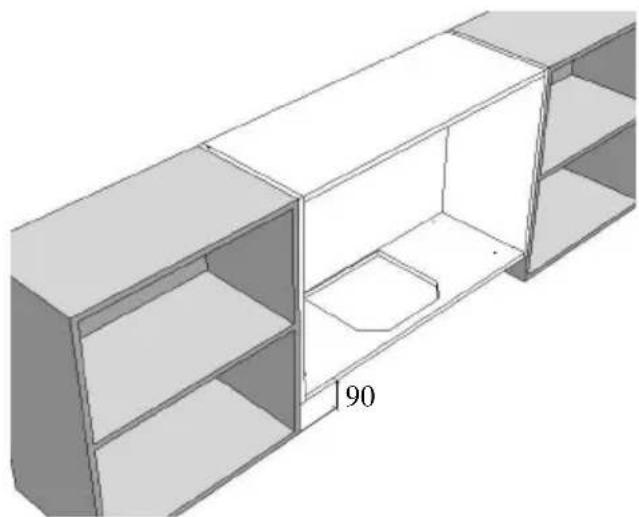

Perfuração e fixação

• O fundo do armário deve ser colocado a 90 mm. da borda inferior (Fig. 1).
• A parte superior do exaustor mostra 4 orifícios roscados destinados à fixação do mesmo (Fig. 2).
• Colocar o molde de montagem na parte inferior da estante, de forma que a borda traseira do mesmo fique nivelada com a parede. De seguida, com uma broca de 5 mm. de diâmetro, fazer 4 buracos de acordo com o que se mostra no referido molde. Cortar ainda o espaço correspondente à caixa do motor.
• MUITO IMPORTANTE! Antes de proceder à fixação do exaustor, certifique-se que a parte traseira inferior do mesmo fica integralmente unida à parede.
• Fixar o exaustor com 4 parafusos de M5 x 35, incluídos nos acessórios do mesmo.
• Fixar o exaustor na parte frontal com 2 parafusos de 4 x 20 directamente sobre a estante, aproveitando os 2 buracos existentes nas esquinas da caixa do motor (Fig. 4).

Ligações

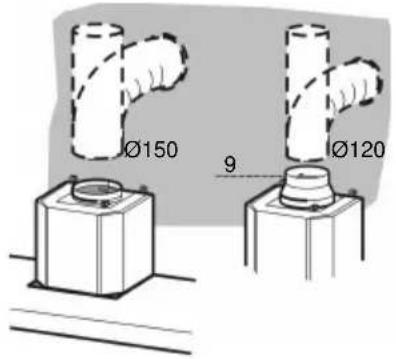

SAÍDA DO AR PARA A VERSÃO ASPIRANTE

Para a instalação na Versão Aspirante, ligue o exaustor ao tubo de saída utilizando um tubo rígido ou flexível de ø150 ou 120 mm; esta escolha deve ser feita pelo instalador.

• Para a ligação com um tubo de 120 mm, instale a flange de redução 9 na saída do corpo do exaustor.
• Fixe o tubo com braçadeiras de aperto adequadas. O material necessário não é fornecido com o aparelho.
• Tire os filtros anti-odor de carvão activo, se presentes.

Ø150 9 Ø120

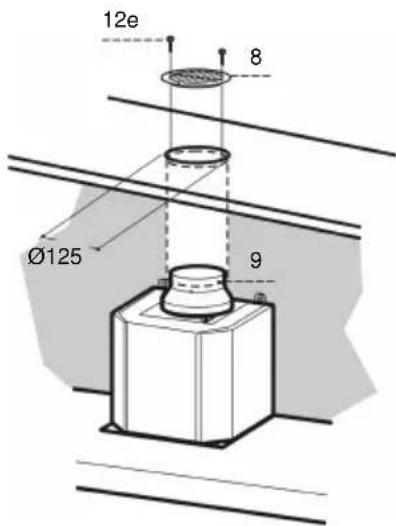

SAÍDA DO AR PARA A VERSÃO FILTRANTE

• Faça um furo de 125 mm na prateleira presente acima do exaustor.
• Instale a flange de redução 9 na saída do corpo do exaustor.
• Ligue a saída do corpo do exaustor com a parte superior do móvel suspenso utilizando um tubo rígido ou flexível de 120 mm; esta escolha deve ser feita pelo instalador.
• Fixe a grade direcionada 8 na saída do ar reciclado com 2 parafusos 12e (2,9 x 12,7) fornecidos com o aparelho.
• Certifique-se da presença dos filtros anti-odor de carvão activo (não fornecidos com o aparelho).

12e 8 Ø125 9

LIGAÇÃO ELÉCTRICA

• Ligue o extractor à alimentação utilizando um interruptor de dois pólos com uma folga de contacto de pelo menos 3 mm.
• Retire os filtros contra gordura (ver parágrafo da Manutenção) certificando-se de que o conector do cabo de alimentação está correctamente instalado na tomada existente do lado do ventilador.

L	Acende e apaga a luz.
V1	Liga e desliga o motor principal na 1a velocidade. Simultaneamente, entra em funcionamento o Sistema Jet. Esta posição é adequada para uma renovação contínua de ar, particularmente silenciosa, na presença de reduzidos vapores de cocção.
V2	Segunda velocidade do motor principal, permanecendo em funcionamento o Sistema Jet. Esta posição é adequada para a maioria das condições de uso, dada a óptima relação entre a quantidade de ar tratado e o nível de rumorosidade.
V3	Terceira velocidade do motor principal, interrompendo-se o funcionamento do Sistema Jet. Esta posição é especialmente adequada para fazer face às emissões máximas de vapor, inclusive durante períodos de tempo prolongados.

Sistema Jet

CARACTERÍSTICAS DO SISTEMA JET

O modelo de exaustor que acaba de adquirir produz uma cortina de ar na parte frontal que transporta os fumos para a zona de aspiração. Com a incorporação deste sistema aumenta-se a eficácia de extracção em velocidades baixas do motor, diminuindo o nível de ruído e o consumo de energia.

Filtros antigordura

- Os filtros de alumínio podem lavar-se à mão, com agua e sabão, ou então na máquina de lavar louça. Se se optar pela lavagem na máquina de lavar louça, é conveniente ter em conta as recomendações do fabricante da máquina e do detergente. Em qualquer caso, optar-se-á pelo programa curto ou ecológico (50-60°C), sem secagem nem brilho. O tratamento incorrecto dos filtros pode perjudicar a sua aparência estética, embora não prejudique a sua eficacia de filtragem.

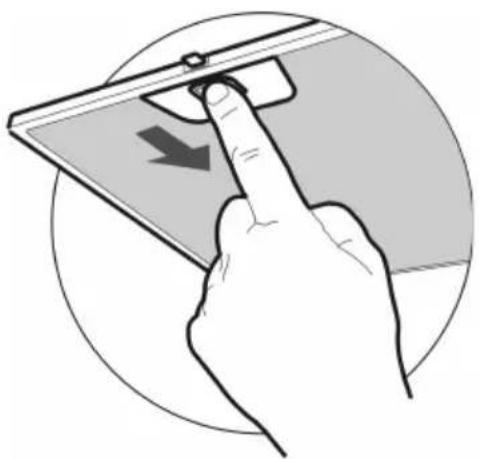

LIMPEZA DOS FILTROS METÁLICOS ANTIGORDURA AUTOPORTANTES

• Tire os filtros abrindo os respectivos engates.
• Lave os filtros evitando dobrá-los e deixe-os secar antes de os reinstalar.
• Reinstale-os lembrando-se de manter a pega virada para a parte visible exterior.

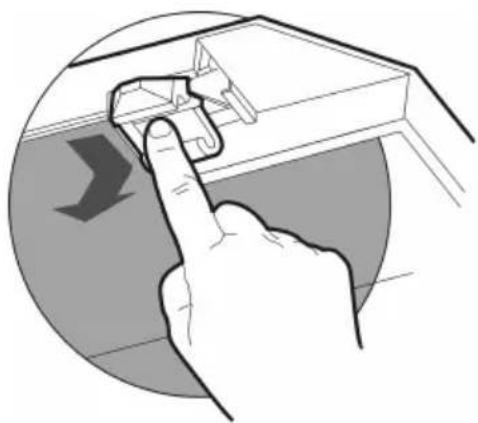

Filtro de carvão activado (Versão com recirculação) SUBSTITUIR O FILTRO DE CARVÃO ACTIVADO

• O filtro não é lavável e não pode ser regenerado e deverá ser substituído aproximadamente de 4 em 4 meses, ou mais frequentemente em casos de grande utilização.
• Retire os filtros metálicos contra gordura.
• Retire o filtro de carvão activado que está saturado soltando os ganchos de fixação.
• Instale o novo filtro encaixando-o no respectivo lugar.
• Instale novamente os filtros metálicos contra gordura.

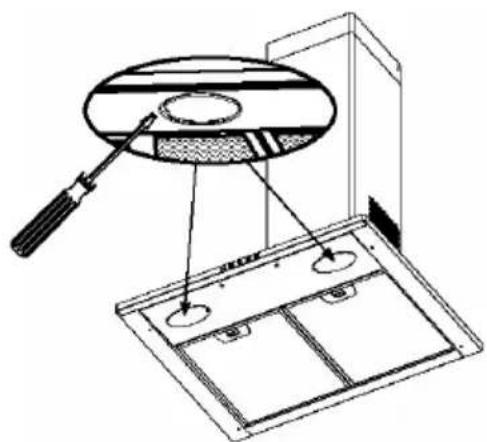

SUBSTITUIÇÃO DAS LÂMPADAS

Lâmpadas incandescentes de 40 W.

• Retirar o parafuso de fixação e extrair a placa do exaustor.
• Desenroscar a lâmpada.
• Substitui-la por uma nova, tendo especial cuidado para que as características desta sejam as mesmas que as da lâmpada original.
• Montar novamente a placa, fixando-a com o parafuso que foi retirado anteriormente.

Mepamsa, S.A., compromete-se a reparar ou repôr de modo gratuito, por un período de DOIS ANOS, a partir da data de compra, por intermédio dos seus Serviços Técnicos autorizados, as peças cujo defeito provenha de causas de fabrico, assim como todos os encargos que origine a reparação.

Esta garantia não inclui: lâmpadas, cristais, plásticos nem peças estéticas reclamadas depois do seu uso inicial, nem avarias produzidas por causas alheias à fabricação, ou por usos não domésticos. O manuseamento do aparelho por pessoas alheias ao Serviço Técnico autorizado pela Mepamsa S.A., resulta a perda da garantia.

A intervenção nos aparelhos por causa não imputáveis ao produto (má instalação, falta de energia, deficiente limpeza dos filtros, etc.) resultará num encargo pela visita realizada pelo Técnico.

Antes de chamar o Serviço Técnico realize as comprovações básicas de instalação e uso que para cada aparelho tenham sido incluídas no livro de instruções.

Para ter direito a esta garantia é imprescindível acreditar por parte do cliente e perante o Serviço Técnico autorizado pela Mepamsa, S.A. a data de aquisição do produto mediante a FACTURA DE COMPRA o CEDULA DE HABITABILIDADE da vivenda no caso de electrodomésticos fornecidos em vivendas novas.

Perante a eventualidade de uma avaria, avise ao Serviço Técnico mais próximo autorizado pela Mepamsa S.A., entre os que figuram no directório adjunto e indique na sua chamada os dados de identificação do seu aparelho que figuram no presente documento. Todos os nossos Técnicos levam a correspondente identificação que os acredita como Serviço Técnico autorizado pela Mepamsa S.A. Exija a identificação.

ESTA GARANTIA É VALIDA UNICAMENTE PARA PORTUGAL

APARELHO: NUMERO DE SERIE:

MODELO: COR:

DATOS COMPRADOR

NOME: DATA DE COMPRA: / 20...

Selo do Estabelecimento

Dir. 89/33 6/CEE

72/23 /CEE

CONDICIONES DE GARANTIA

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.
